Наблюдателен кладенец за канализация: устройство на кладенеца в дъждовни и отточни системи

Разклонена канализационна мрежа, състояща се от тръбопроводи, е разположена под земята. Искате ли нейните важни възли да бъдат достъпни за обслужване, нали? За тези цели сте решили да изградите такъв елемент на системата, като контролен кладенец за канализация, но не знаете откъде да започнете?

Ще се постараем да помогнем – в този материал е разгледано подробно устройството на този тип съоръжение, важните нюанси, които трябва да се вземат предвид при самостоятелно сглобяване. Също така е представена инструкция за изграждане със собствени ръце, в която за по-голяма яснота са подбрани поетапни снимки на работния процес.

За да бъде по-лесно на начинаещия в тази материя да се ориентира в темата за изграждане на кладенец за контрол на канализационната мрежа, сме добавили видеоклипове за монтаж на контролни кладенци от различни материали.

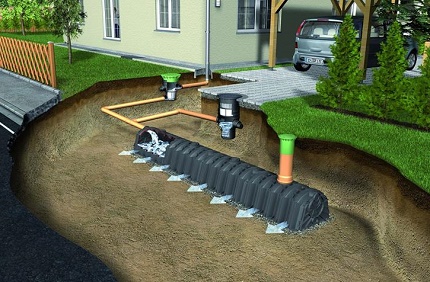

Предназначение на подземните контролни камери

Канализационният контур е предназначен за оперативно отвеждане на битови отпадъчни води, дъждовни и снежни води в специално определени утаители, канализационни кладенци или колектори. Контролните кладенци се инсталират на най-отговорните участъци от канализационната мрежа.

За оборудване на права линия с дължина 10 m изграждането на допълнителна камера е нерационално, докато на 100-метров участък с възли на кръстовища, принудителни завои и нивелни разлики точките за контрол са просто необходими.

Те дават възможност безпрепятствено да се проверяват функциите на тръбопровода, намиращ се на дълбочина до 2 m и повече, а в случай на повреда – бързо да се ремонтира. В специално обустроената камера цялата спирателно-регулираща арматура е на видно място, поради което замяната на износените части с нови не представлява трудност.

Функционалното предназначение на контролния кладенец се състои в осигуряване на достъп за оглед на техническото състояние и почистване на транспортиращата отпадъчни води система

Авария на участък от подземната мрежа, не оборудван с контролен кладенец, се отстранява чрез изкопаване на почва (включително и с прилагане на тежка строителна техника). Това е по-сложно, по-продължително и по-скъпо.

Точно да се определи мястото на изтичане помагат също контролните камери.

С устройството на подземни ревизионни камери човечеството се занимава от стотици години – от времето, когато се появиха първите комуникационни системи за придвижване на вода.

През този период се появиха правила за изграждане на специални обекти, които в момента са изложени в документи като СНиП и ГОСТ.

Устройството на съоръжението зависи от специфичните особености на почвата. Има конструктивни разлики при изграждане на шахти в наситени с вода, слабовлажни и льосови пропадъчни почви. Последната категория се укрепва с допълнително трамбоване на дъното и изграждане на удебелена пясъчно-чакълена подложка в основата.

Например, пункт 2.04.03-85 (СНиП) под заглавие «Канализация. Външни мрежи и съоръжения», разкрива правилата за изграждане на ревизионни шахти. В статията се съдържа информация за това къде е необходимо да се разполагат тези обекти, как правилно да се подбират размерите.

Приетите стандарти помагат да се обединят различни мрежи в една неразривна конструкция и улесняват монтажа.

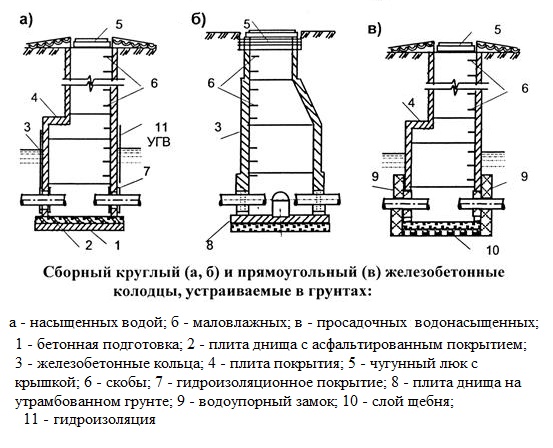

На схемата на шахтата в разрез се виждат основните части: долно корито за свързване на тръби, основна работна камера, оборудвана със стъпала за слизане, и люк с капак, излизащ на повърхността.

Видове канализационни кладенци

Разновидностите на ревизионните шахти се отделят, въз основа на два фактора:

• основна функция и място на монтаж;
• материал на изработка.

Съгласно първия фактор съществуват линейни, възлови, завъртащи и преливни видове. Те се прилагат еднакво както за битови, така и за промишлени комуникационни системи.

Това означава, че всеки от назованите видове при необходимост, например, поради голямата дължина на канализационния тръбопровод, може да се монтира на собствения си парцел.

Линейните се монтират на прав тръбопровод. Те са снабдени с една двойка патрубки или отвори за изход, които са разположени един срещу друг.

Такива кладенци са необходими, дори и да няма предпоставки за възникване на аварийна ситуация, но участъкът е признат за достатъчно дълъг (по СНиП – от 35 m до 300 m).

Поворотните типове, както се вижда от името, се монтират на тръбопроводи, които се завъртат настрани. Действа общото правило: ъгълът на завъртане не трябва да надвишава 90º, тоест не трябва да бъде остър.

Патрубките (отворите) се намират не на една линия, а на места, зависещи от ъгъла на завъртане, но на едно ниво по височина.

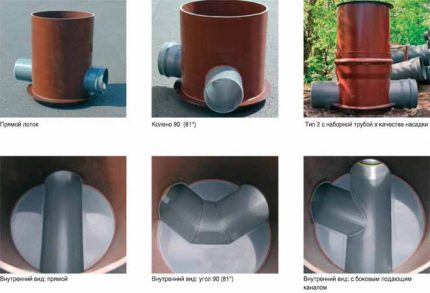

На схемата са показани три вида смотрови кладенци, отличаващи се с конструкцията си. Врязването на тръбите се осъществява в патрубките, разположени от различни страни, в зависимост от изпълняваната функция (линеен, поворотен и възлов тип)

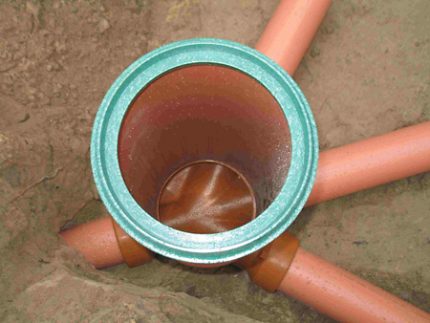

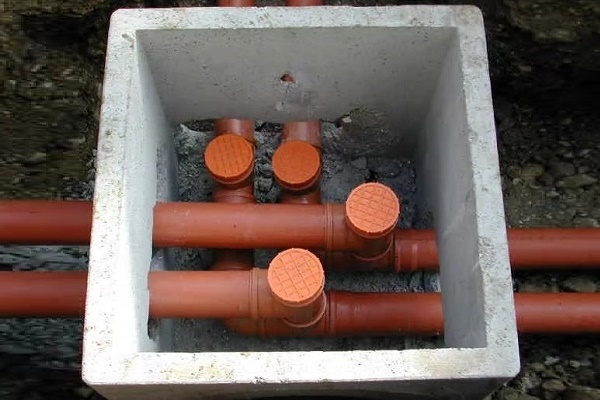

Възловите модели се монтират на местата на пресичане на два и повече тръбопровода, както и там, където централната линия има отклонения.

Кладенците се отличават конструкционно с наличието на допълнителни патрубки (отвори). По принцип всички входове/изходи са на едно ниво.

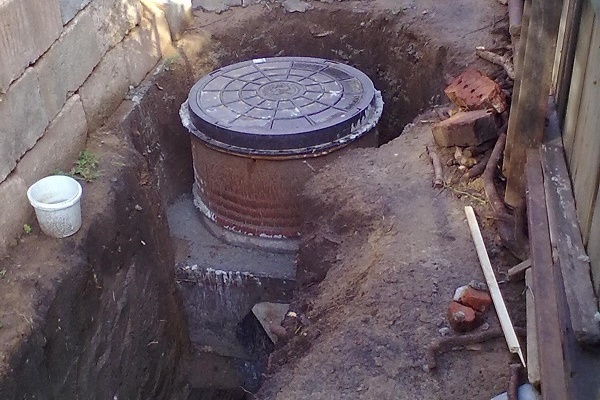

Смотрово дренажно съоръжение от сглобяем тип от бетонни пръстени. Важно условие за експлоатация е щателното уплътняване на съединенията и шевовете за предотвратяване на проникване на паводъчни води

Препадните служат за повишаване или понижаване на потока, затова патрубките са разположени на различни нива: подвеждащият обикновено е по-високо, по-близо до гърловината, отвеждащият – долу. Към устройството на препадни кладенци се прибягва също при необходимост да се намали скоростта на транспортиране на отпадъчните води.

Въпреки функционалните и конструкционни различия, всички типове кладенци са много сходни. Те се изработват от различни материали.

Първоначално за най-добри се смятаха камъкът и тухлата, но сега каменни съоръжения почти не са останали. На тяхно място дойдоха практични и по-лесни за монтаж бетонни аналози.

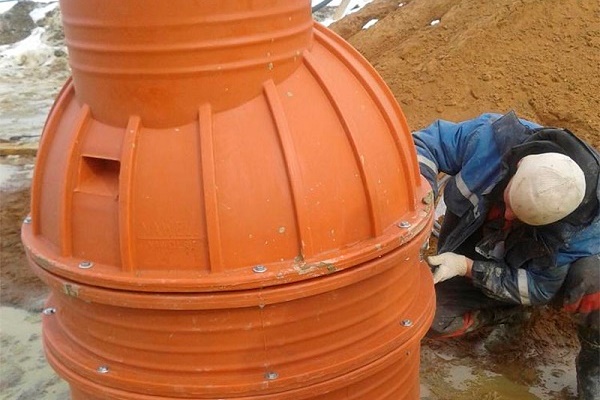

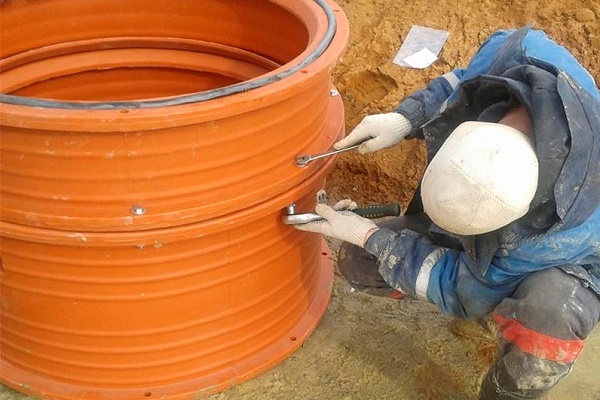

Полимерните сглобяеми конструкции се сглобяват по същия принцип като бетонните: изчислява се броят на пръстените, подбират се по диаметър основата и гърловината

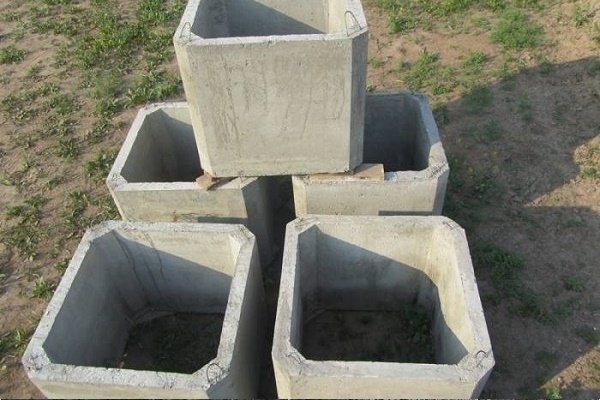

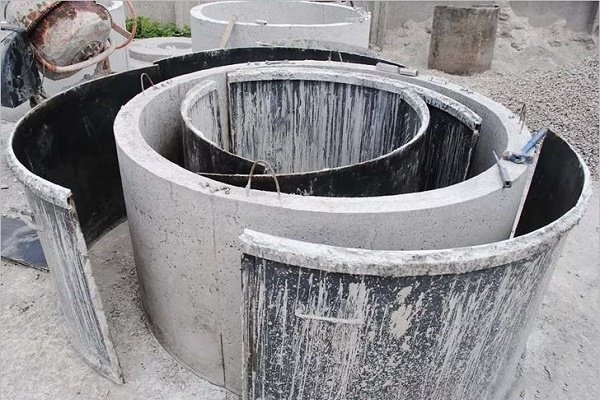

В заводите за стоманобетонни изделия се произвеждат стандартни части, от които при монтажа се сглобяват отделни камери: просто се монтират отделните елементи един върху друг, след което се уплътняват фугите.

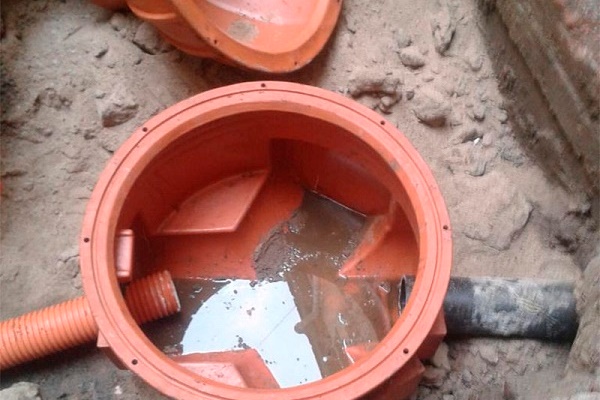

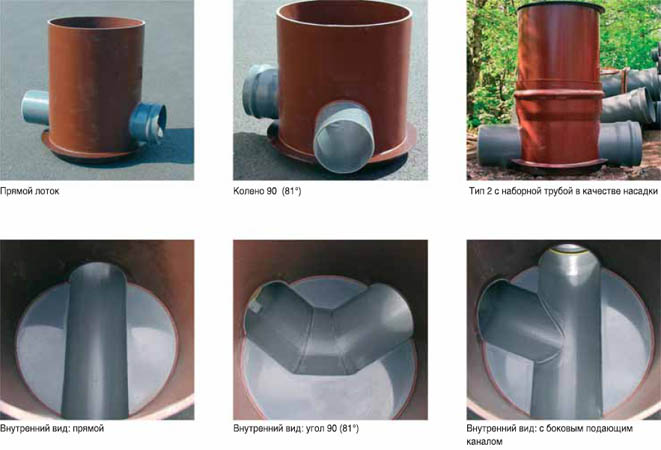

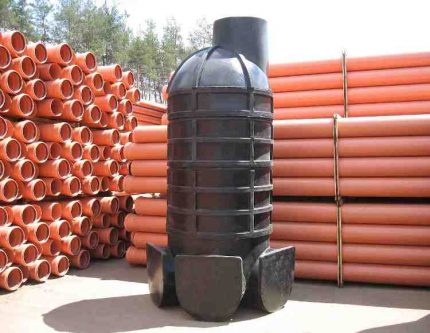

Съвременният аналог на бетонните кладенци са полимерните модели, които представляват гофрирани резервоари и се отличават с особена здравина и херметичност.

Място на разположение в зависимост от предназначението

Съгласно нормативите на СНиП, съществуват точки на задължително монтиране на ревизионни камери:

• на местата на завои и наклони, при промяна на посоката на линейния тръбопровод;
• на местата на присъединяване на допълнителни отклонения към централната линия;
• на участъците на смяна на диаметъра на тръбите.

Входовете на частни канализационни мрежи в централната система (или колектора) също се оборудват с ревизионни камери.

Диаметърът на тръбите зависи пряко от дължината на линейния участък. Например, тръбопровод с дължина до 35 m се състои от елементи с диаметър 150 mm, стометров участък – от тръби с диаметър от 700 до 900 mm, максимално възможната 300-метрова линия – от тръби, чийто диаметър може да бъде над 2 m.

Зависимостта е обратна, тоест ако диаметърът на тръбопровода е 150 mm, то след 35 метра задължително е необходима инсталация на шахта.

Основното място на разположение на ревизионните съоръжения на частен крайградски парцел е линията, свързваща дъждовните водоприемници с утаителя, колектора или полето за филтрация

Избира се най-сложният участък и се монтира ревизионна камера. Най-често това е мястото на врязване на допълнителен ръкав, например идващ от банята.

Ревизионните шахти за частно ползване могат да се различават от промишлените аналози по размери или брой на патрубките, но принципна разлика нямат.

Особености на конструкциите от различни типове

Изискванията към стоманобетонните сглобяеми конструкции са изложени в нормативните документи ГОСТ 2080-90, където подробно са разписани техническите изисквания към изделията, дадени са техните характеристики, маркировка и са посочени препратки към свързани статии на ГОСТ.

Предимствата на сглобяемите съоръжения пред монолитните се състоят във възможностите за монтаж. Стоманобетонните части имат голямо тегло, поради което трябва да се транспортират и монтират с помощта на специална техника. Много по-удобно е да се осигури доставката на отделни части, отколкото на цялото съоръжение в готов вид.

При монтажа понякога са необходими допълнителни мерки – например монтиране на водоустойчив затвор. Сглобяването на конструкцията на части прави извършването на специфични земни работи много по-лесно.

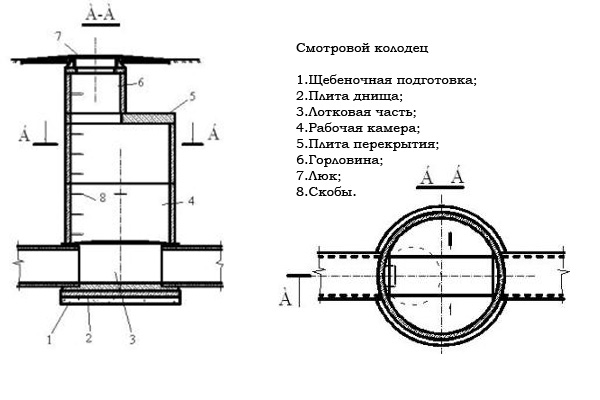

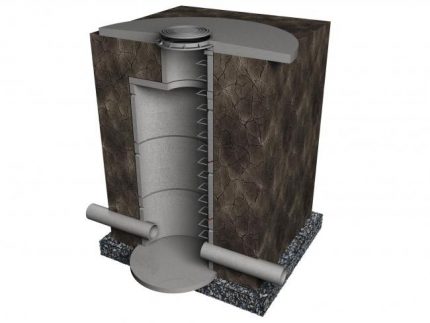

Схема на устройството на линеен ревизионен кладенец, който се оборудва като ревизионна или дренажна точка на прави участъци от канализационния тръбопровод

И така, долната част на съоръжението е здрава бетонна плоча, която се полага върху предварително подготвена основа. За да се придаде стабилност на конструкцията и едновременно да се осигури оттичане на подземните води, преди монтажа в изкопа се засипва чакъл. Дънната плоча се поставя върху чакълената основа строго хоризонтално.

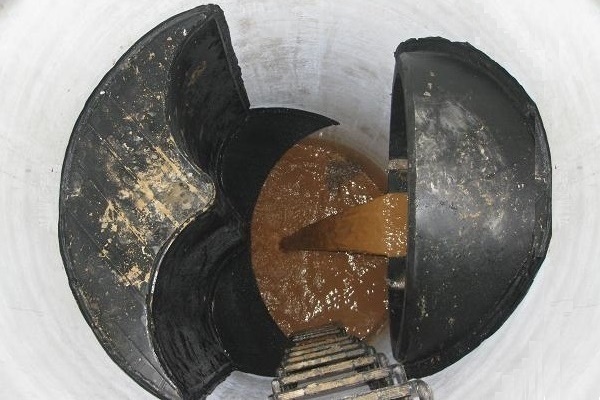

Долната част се нарича лоткова, тя е оборудвана с отвори или нипели за монтаж на тръбопровода. Мястото на разположение на входните отвори зависи от предназначението на кладенеца. Да предположим, че в линейните конструкции те се намират на противоположните страни, а в ъгловите – в зависимост от ъгъла на завъртане.

Основната работна камера по размери е по-голяма от останалите – именно в нея трябва да се слиза, за да се извърши проверка на спирателната арматура, плътността на връзките или износването на частите. За удобство при слизане една стена е оборудвана със стълба от метални скоби.

Отгоре работната камера се затваря от покривна плоча, към която се закрепва още един елемент – гърловината. По диаметър тя е по-тясна от основната част.

Гърловината се покрива с люк, който изпълнява две функции – предпазва кладенеца от проникване на нежелани посетители и защитава от уличен боклук и валежи. За да се затрудни достъпът до камерата, люкът се изработва от тежък материал – чугун.

При инсталиране на ревизионни камери на извънградски парцел не е задължително да се използват чугунени части. В момента се произвеждат много видове полимерни капаци, които са по-удобни и естетически привлекателни.

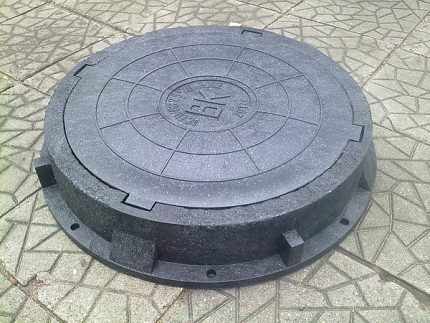

Люковете имат кръгла форма и стандартни размери (600 мм, 690 мм, 700 мм). Те трябва да се подбират според размерите на ревизионния кладенец.

Изискванията към конструкциите на полимерните изделия са изложени в ГОСТ-Р №0260760. Един от разпространените материали за изработка е полиетиленът. Надеждността на конструкцията се осигурява от производствената технология – метод на екструзионно заваряване.

Изделията не се поддават на въздействието на химични вещества, присъстващи в почвата, отличават се с износоустойчивост, екологичност и херметичност.

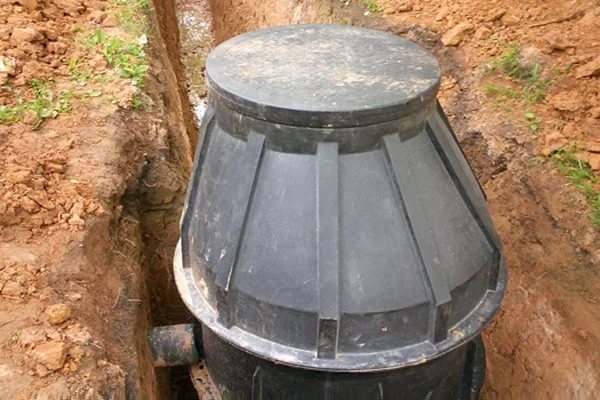

Външно те наподобяват големи капсули с отвор в гърловината. За разлика от бетонните аналози, пластмасовите камери се закупуват и монтират в готов вид.

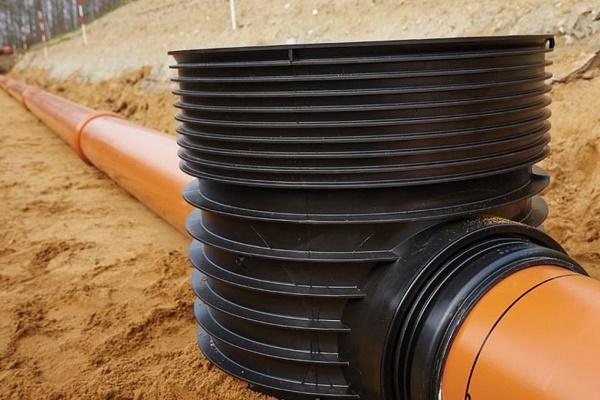

Изделията са пригодени за бърз монтаж и свързване на тръби. Благодарение на лесния монтаж много собственици на извънградски жилища предпочитат именно пластмасовите камери.

Размери на бетонните конструкции

Пълният списък на стандартните размери може да се намери в нормативните документи, например в статия 2.04.03-85 СНиП. Размерите се отнасят до величините на различните части на конструкцията и входящите тръби, както и разстоянията между тях.

Ако диаметърът на преминаващия тръбопровод е 600 мм или по-малко, дължината и ширината на шахта от бетонни пръстени трябва да съответстват на 1 м.

С увеличаването на стойността на диаметъра се увеличават габаритите на камерата:

• за правоъгълни стоманобетонни изделия – тръба D 700 мм = шахта D+400 мм;
• за кръгли стоманобетонни изделия – тръба D 700 мм = шахта D 1250 мм, до 1000 мм = 1500 мм, над 1200 мм = 2000 мм.

Съществуват видове шахти, които не са предназначени за слизане. Ако комуникациите лежат на дълбочина до 100-120 см, а диаметърът на тръбопровода е 15 см, ще подхожда компактна наблюдателна камера с диаметър само 60 см.

Тя служи за почистващи процедури. Тези изделия често се прилагат във вилите, за изграждане на малка по дължина дъждовна канализация.

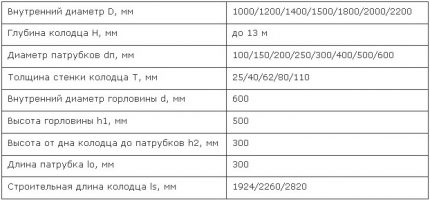

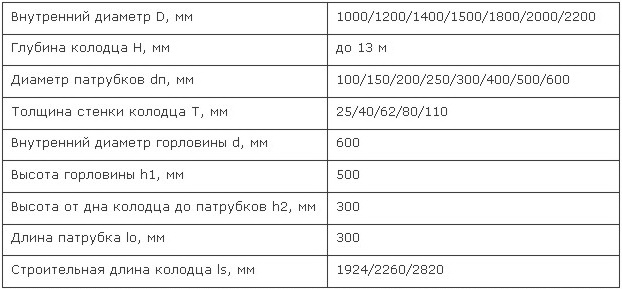

Размери на варианти на изпълнение на пластмасова шахта по ТУ, но със сертификат за съответствие ГОСТ-Р №0260760. Производител – компания Жилкомснаб (гр. Коркино)

Височината на работната камера – 1,8 м, но съществуват модели с намалени габарити. Ширина – не по-малко от 1,0 м. Диаметър на гърловината – 0,7 м. Размерите на всички части на шахтата трябва да са такива, че работникът да може безпрепятствено да се спусне вътре и да извърши ремонтни или почистващи процедури.

Люкът обикновено се намира на едно ниво с настилката на пътното платно или тротоара, на тревна площ – се издига над нивото на почвата с 5-7 см, в незастроена зона – с 20 см.

При необходимост на капака се монтира заключващо устройство. Едно от главните условия за избор на размери – безопасна експлоатация на наблюдателните шахти.

Решение на въпросите за инсталиране

Ако сте решили самостоятелно да изградите канализационна мрежа, предварително проучете нормите на СНиП и изискванията за монтаж на всички елементи на системата.

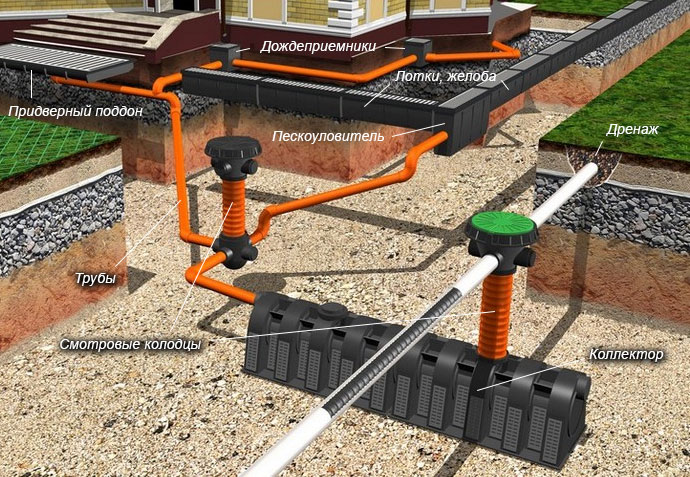

Това се отнася и за наблюдателни шахти за дъждовна канализация. Те са необходими дори в случай, че подземният тръбопровод е положен по периметъра на вилата – всеки ъглов завой се оборудва с ревизионна камера.

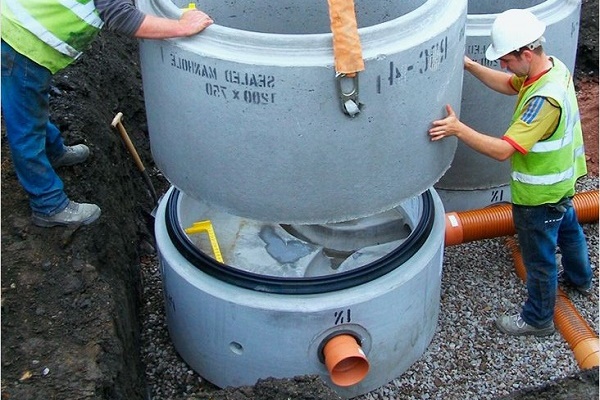

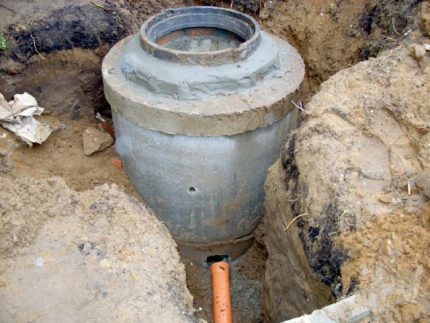

Вариант #1 – сглобяване на конструкция от бетонни пръстени

Мястото за монтаж се определя още на етапа на проектиране, поради което подготвителните работи се свеждат до следните дейности:

• точно разчертаване на участъка за изкопаване на изкопа;
• почистване на територията от дървета, храсти, отпадъци;
• изграждане на временен достъп за техника (ако е необходимо – демонтаж на пречещи постройки).

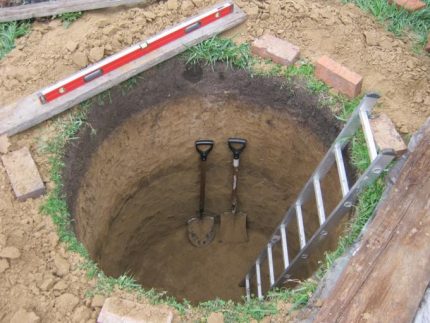

Когато територията е освободена, започваме да копаем изкопа – изваждаме пръст на необходимата дълбочина (височина на съоръжението + възглавница от трошен камък).

Изравняваме дъното, засипваме го с 20-см слой трошен камък, уплътняваме, при необходимост херметизираме с битумна мастика. Изкопът е напълно готов за монтаж на стоманобетонен кладенец.

Извадената пръст по време на копаене на изкопа за кладенеца, внимателно натрупвайте наблизо, тъй като тя обикновено се използва за обратен насип (понякога чрез добавяне на пясък или цимент в почвата).

След това действаме по следния план:

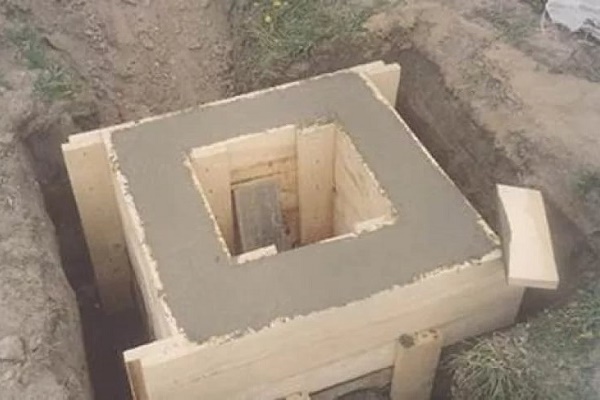

• Полагаме основата (готова бетонна плоча или самоделна възглавница под формата на 10-сантиметрова замазка от бетон М-50).
• Оборудваме лотока – оформяме долната част от бетон М-100, усилваме с мрежа от поцинкована стомана.
• Краищата на тръбите запечатваме със слоеве цимент и битум.
• След 2-3 дни обработваме бетонните пръстени от вътрешната страна с битум и ги монтираме върху лотковата част.
• Монтираме плочата на покритието, гърловината, всичко херметизираме.
• Правим затирка на шевовете с циментов разтвор и битум (в СНиП 6.3.8 е посочено, че при наличие на подземни води е необходима хидроизолация на 50 см над тяхната повърхност).
• Измазваме лотока.
• Изграждаме в долната част глинен замък (30 см ширина, на 60 см над D на тръбите).
• Проверяваме качеството на хидроизолацията – пълним с вода и оставяме за денонощие (изходите затваряме с тапи).

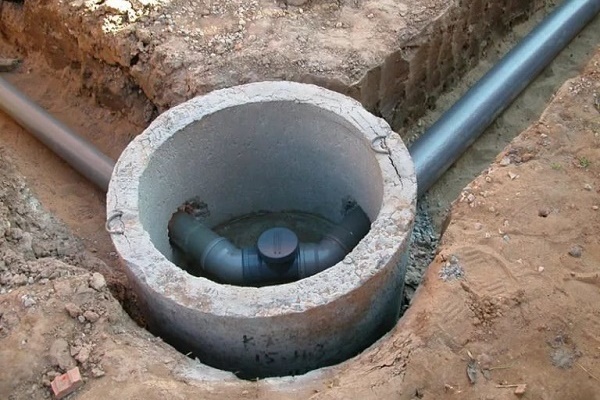

На един от етапите свързваме тръбите.

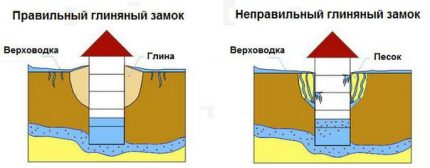

Схемата на изграждане на глинен замък за ревизионна камера е аналогична на схемата на изграждане на кладенец за питейна вода. Глинен замък е необходим за защита от горна вода и наводнени води.

След успешната проверка правим обратен насип, в горната част правим отмостка (на един и половина метра по диаметър на гърловината).

Горната част оставяме отворена, като монтираме на капака заключващ механизъм, или я маскираме – затваряме с декоративен полимерен капак.

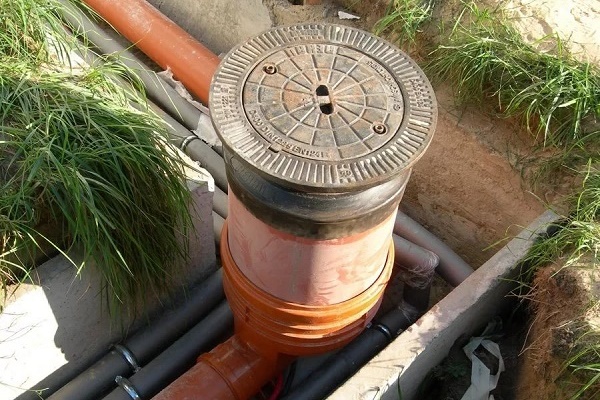

Вариант #2 – монтаж на кладенец от пластмаса

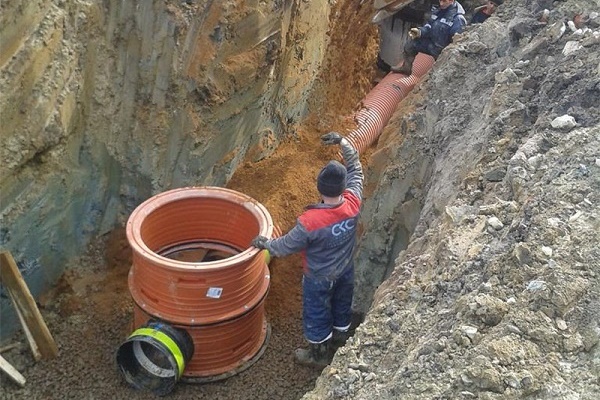

Монтажът на полиетиленова камера става по-бързо и по-лесно. Подготвителните работи се извършват по същия план, както и за изграждане на бетонно съоръжение.

Основното е да се спазват нормите за монтаж, които могат да се уточнят при производителя или при специалистите на фирмата, която предлага продуктите.

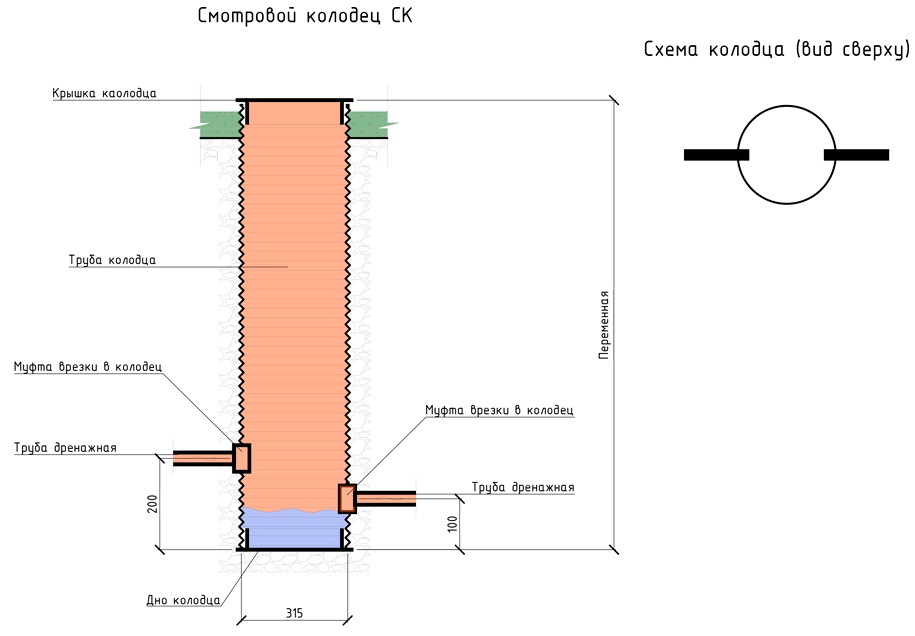

Схема на изграждане на полимерна дренажна камера от преливния тип: тръбите са разположени на различна височина, като подаващата се намира по-високо от отвеждащата.

Етапи на изграждане на полимерен прегледен кладенец:

• Изкопаване на изкоп чрез изземване на почва до необходимата дълбочина (ширината трябва да надвишава размерите на камерата с 20 cm във всички посоки).
• Оформяне на основата: запълване на филтриращ слой от трошен камък, изравняващ слой от пясък (15-20 cm).

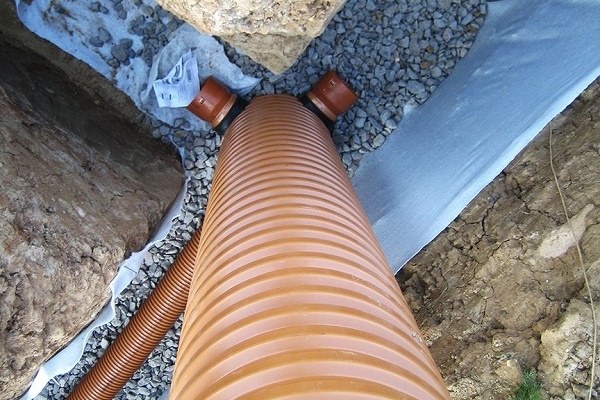

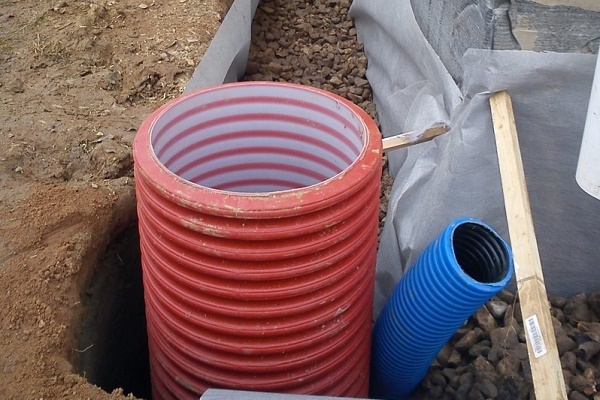

• Монтаж на пластмасов кладенец върху подготвената основа.

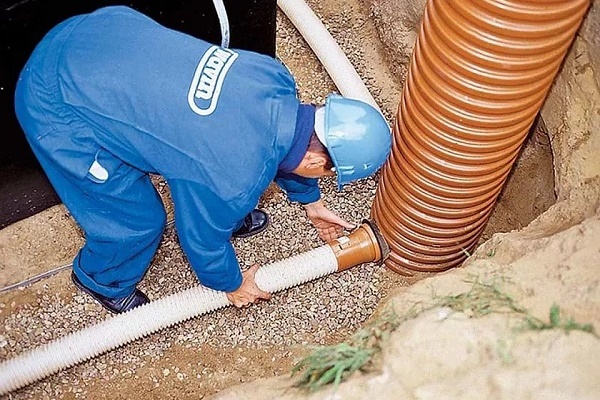

• Свързване на канализационния тръбопровод.
• Обратно запълване с периодично уплътняване (през всеки 3-5 cm).

Понякога в пясъка за запълване се добавя цимент. Уплътняването предпазва от премествания в наводнени почви. Някои модели поради лекотата си са снабдени с притеглителна камера (или няколко камери), в която по време на монтажа се излива бетон. Своеобразна котва осигурява стабилност при движение на подземните води.

Отделно трябва да се каже за особеностите на монтажа на полиетиленов кладенец под тротоар (градинска пътека) или път (пътно платно). За да издържат стените на натоварването и да не се разрушат, е предвидено инсталиране на стоманобетонни плочи.

С течение на времето, при деформация на пътното платно, ще настъпи изместване на плочите, а кладенецът ще остане в първоначалното си положение.

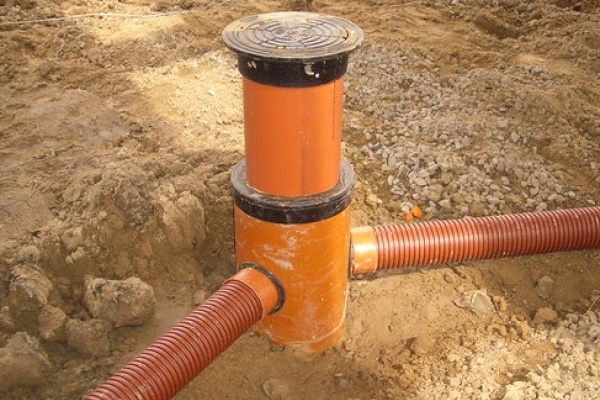

Вариант на пластмасов прегледен кладенец от възлов тип, който е необходим за обединяване на три ръкава в един. Инсталирането на камерата е необходимо за извършване на процедурата по почистване при възникване на запушване.

За защита ще са необходими две бетонни плочи с армировка. В центъра на долната плоча – отвор, надвишаващ диаметъра на камерата с 1,5-2 cm.

Кладенецът се спуска в отвора така, че да се окаже на 9 cm над дъното на полиетиленовото изделие. Горната плоча напомня обикновено покритие с отвор за люк, който се намира точно над стълбата, тоест с изместване от централната ос.

Полимерните кладенци в комбинация с пластмасови тръби образуват надеждна система, устойчива на износване и екологична, способна да служи десетилетия.

Вас може също да интересува информация за полимерпясъчните кладенци, подробно разгледана в тази статия.

Нюанси на хидроизолационните работи

Прегледните кладенци се отнасят към технологични съоръжения от сух тип, които се намират най-често във влажни почви.

При изграждането на тези конструкции провеждането на хидроизолация е задължително мероприятие, гарантиращо запазването на арматурата на тръбопровода и ефективната работа по почистване или промивка на тръбите.

Практиката показва, че течовете в сглобяемите бетонни конструкции се случват най-често не поради дефекти в изделията, а поради неправилна обработка на шевовете. Това означава, че запечатването на шевовете е сериозна и отговорна процедура.

Като хидроизолационни състави се прилагат 3 вида изолация:

• битумно-полимерна;
• циментово-полимерна;
• полимерна.

Към битумно-полимерната хидроизолация се отнасят обмазъчни материали (мастики) и наплавляеми рула, за залепването на които е необходимо нагряване до определена температура. Вторият вариант се използва по-рядко, тъй като са необходими специални умения за прилагане на газова горелка.

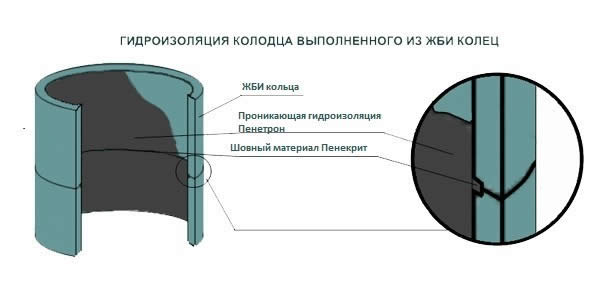

Едно от решенията за запечатване на шевове с помощта на местни хидроизолационни материали Пенетрон и Пенекрит. Първият е проникваща изолация от полимерен тип, вторият е шевен материал, който се продава под формата на суха смес

Циментово-полимерните състави са по-евтини, имат прекрасни технически характеристики и са подходящи за самостоятелно приложение. Подготвената смес се нанася с шпакла на 2-3 слоя върху навлажнена почистена повърхност, изравнява се и се оставя да изсъхне.

Полимерната хидроизолация се отличава с еластичност и здравина. Мастиките и рулонните мембрани идеално подхождат за потенциално подвижни конструкции – дори при малко изместване херметизацията на шевовете ще се запази.

Освен стените е необходимо да се изолира и основата на кладенеца. Обикновено това се прави на етапа на полагане на бетонната плоча, преди монтажа на пръстените. Плочата се покрива с циментово-полимерен състав, със същия се замазват долните шевове.

Изводи и полезно видео по темата

Материалите от видеоклиповете ще Ви помогнат правилно да изберете и инсталирате ревизионни кладенци за канализация.

Интересна информация за полимерно-пясъчните кладенци:

Монтаж на бетонни пръстени за дренажен кладенец:

Монтаж на пластмасова шахта:

Дренажна система за вила:

Устройството на ревизионния кладенец напомня строежа на други видове канализационни съоръжения – филтрационни или акумулиращи. Въпреки това, съществуват свои нюанси, с които е необходимо да се запознаете преди началото на монтажа.

За да не сгрешите в избора на изделия и технология за монтаж, обръщайте се към нормативните документи и се консултирайте с професионалисти.

Имате ли опит в изграждането на ревизионен канализационен кладенец? Или само искате да се заемете с неговото обустройване? Възможно е след прочитане на материала да са Ви останали въпроси? Питайте за съвет или оставете своите препоръки в блока за коментари, разположен в долната част на статията.
