Канализационни кладенци: пълна класификация и примери за обустройство

Един от основните елементи на съвременната отводнителна система – канализационният кладенец. Люковете на тези съоръжения често срещаме, дори когато просто се разхождаме по улиците на града. Но и в автономната канализационна система, която частният собственик изгражда на своя парцел, също се използват кладенци.

Ние Ви предлагаме да се запознаете с представената от нас класификация на кладенците за канализационни системи. Разделянето им на типове е извършено според функционалното предназначение и използвания материал. Статията ще Ви помогне да се ориентирате в разновидностите и да изберете подходящия вариант.

Предложената от нас подробна информация за видовете и експлоатационните особености на кладенците, които са задължителна съставна част на канализацията, е допълнена със схеми, видео и снимки за нагледно възприемане.

Защо изобщо са необходими канализационните кладенци?

Канализацията е един от неотменимите атрибути на цивилизования живот. И няма значение дали става въпрос за живота на голям индустриален град или за отделно семейство, живеещо в крайградска вила. Посредством тази комуникация се осъществява отвеждането на отпадъците, чието обезвреждане при липсата ѝ би било голям проблем.

Канализационните системи, както и всички други съоръжения, се нуждаят от обслужване. Тяхното състояние трябва да се следи: да се поддържат работните функции, като периодично се извършва текущ ремонт.

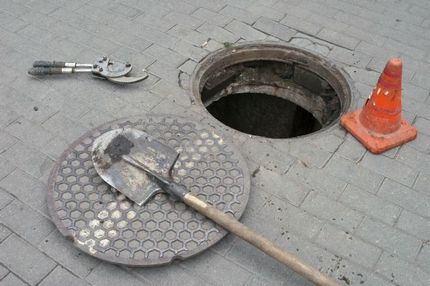

Ако настъпи запушване на системата, може да се наложи и аварийна намеса. За осигуряване на всички тези процеси са необходими канализационните кладенци.

Въпреки цялото разнообразие от функции, възложени на канализационните кладенци, всички те все пак, по един или друг начин, са предназначени да поддържат отводнителната мрежа в работно състояние

Ако Ви се струва, че люковете, по които разпознаваме наличието на кладенец на улицата, са разположени хаотично, то не е така. Съществува СНиП «Канализация. Външни мрежи и съоръжения», с който са определени нормативите, касаещи броя и разположението на кладенците, техните типове, технологията на изграждане, както и изискванията за обслужване на канализационните системи.

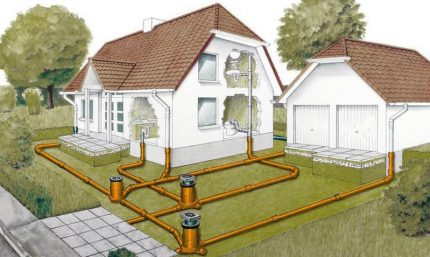

Кладенците се изграждат във всички разновидности на канализационните системи, отвеждащи битови, дъждовни и производствени отпадъчни води

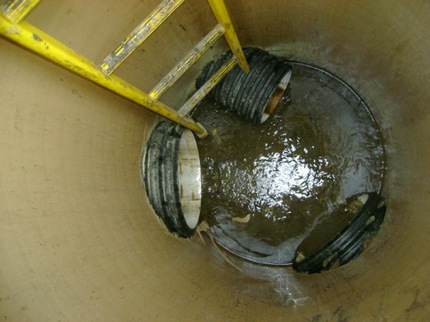

Класификация на кладенците за канализация

Съоръженията, които според техническата терминология се отнасят до канализационните шахти, се подразделят на няколко разновидности.

Разделянето се извършва в зависимост от това, какви класифициращи признаци ще използваме. Например, можем да разделим шахтите според материала на изработка, според предназначението или според начина им на устройване.

Типът на съоръжението, към който може да се отнесе конкретната канализационна шахта, зависи от вида на приложения към нея класифициращ признак.

Различават се следните класифициращи признаци и съответстващите им типове съвременни канализационни шахти. Първата се извършва според средата, чийто транспорт осъществява канализационната система.

Отводнителните мрежи, на които се монтират канализационните шахти, са предназначени за преместване на различни по състав и степен на агресивност отпадъчни води, а именно:

• Битови. Към тях се отнасят водите, променили състава си в резултат на смесване с отпадъци и боклуци. В зависимост от включените в състава замърсявания се делят на домакински и фекални.
• Промишлени. Към тях се отнасят водите, променили механичния и химичния си състав в резултат на замърсяване с производствени отпадъци.
• Атмосферни. Към тях се отнасят водите, образувани в резултат на активното топене на зимните валежи, както и води от прииждане и дъждовни води.

Освен изброените разновидности отпадъчни води, канализацията приема потоци, събрани от дренажната система, в чиято задача влиза осушаването на територията или отвеждането на подпочвените води от подземни строителни конструкции.

Шахтите на канализационните системи се подразделят според материала на изработка на:

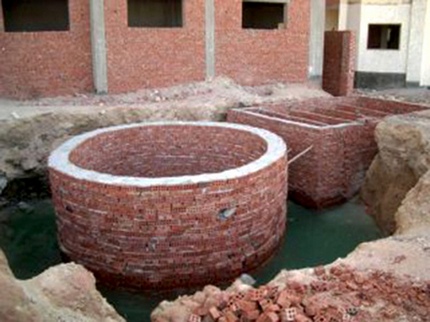

• Тухлени. Някога тухлата беше често използван материал за изработка на шахти, но с течение на времето тухлените съоръжения стават все по-малко и по-малко.

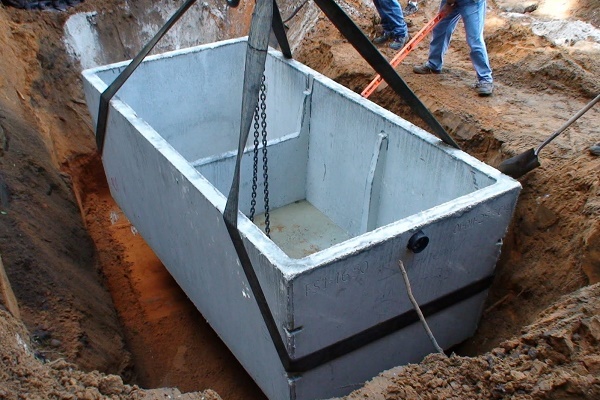

• Бетонни. Съоръженията от бетон – днес това е традиционен вариант на материал за канализационна шахта.
• Пластмасови. Очевидно е, че съставите с полимерна основа – това е материалът на бъдещето, именно той някога ще замени и тухлата, и бетона.

Пластмасовите или композитните готови шахтени конструкции привличат с лекота, простота в монтажа. Радват с устойчивост към химически въздействия при продължителен контакт с агресивни среди. Понасят добре резки и плавни температурни колебания, напълно не пропускат и не попиват вода.

Разбира се, в мащабите на града вече няма смисъл да се правят канализационни шахти от тухла, а в автономната дренажна мрежа такива съоръжения все още се срещат.

Канализационните системи се делят на сплавни и извозни. Първите преместват отпадъчните води към пречиствателни съоръжения, обекти или полета за разтоварване. Вторите извършват само събиране на отпадъчните води за последващо изпомпване и извозване. Включените в състава на двата вида системи шахти изпълняват както еднакви, така и различни функции.

По функционални задължения те се делят на:

• Натрупващи. Използват се за акумулиране на отпадъчни води за последващо извличане и извозване. Изграждат се, естествено, в извозните канализационни мрежи.
• Колекторни. Предназначени са за събиране на отпадъчни води от няколко канализационни клона и за насочването им към натрупващ резервоар, пречиствателни съоръжения или полета за разтоварване. Изграждат се както в сплавни, така и в извозни разклонени мрежи.
• Филтриращи. Прилагат се за оползотворяване на течната фракция на отпадъчните води по естествен начин. Играят ролята на компактни пречиствателни съоръжения, транспортиращи пречистени от замърсявания среди в почвата или във водоеми. Придружават изключително сплавната разновидност на канализацията.
• Наблюдателни. Изграждат се на колекторни участъци с дължина над 50 м, както и във всички точки на завой и възловото свързване на магистрали. Необходими са за мониторинг на работата на канализационната система, за периодично почистване и за извършване на ремонтни действия. Изграждат се и в двата вида канализация.
• Преливни. Изграждат се на участъци с резки височинни разлики. Причините за изграждането им включват осигуряване на задълбочен изпуск във водоем и необходимост от забавяне на отпадъчните води на участъци от тръбопровод с голям наклон. Могат да присъстват както в извозни, така и в сплавни канализации.

Класификацията на наблюдателните шахти е много по-сложна. Ще поговорим за това малко по-долу, а сега ще разгледаме различните видове шахти по-подробно.

Акумулативен и филтруващ тип

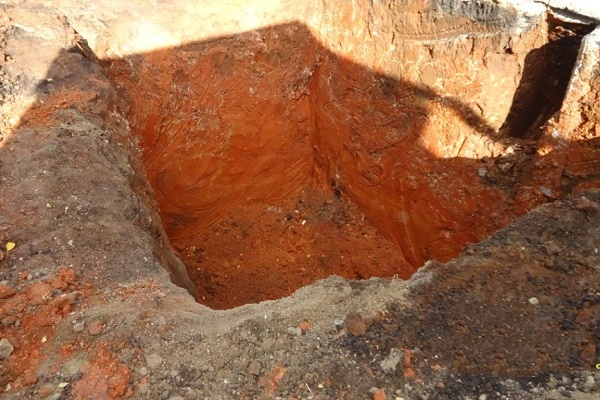

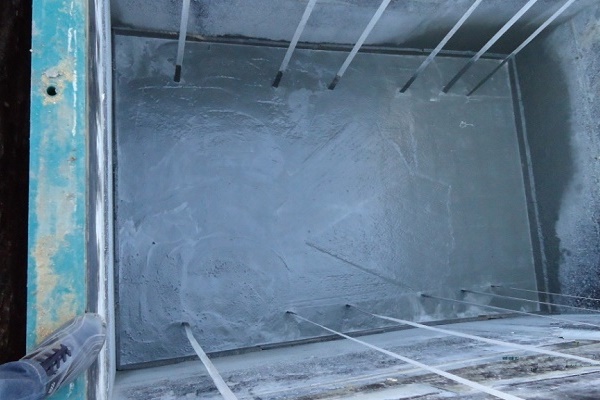

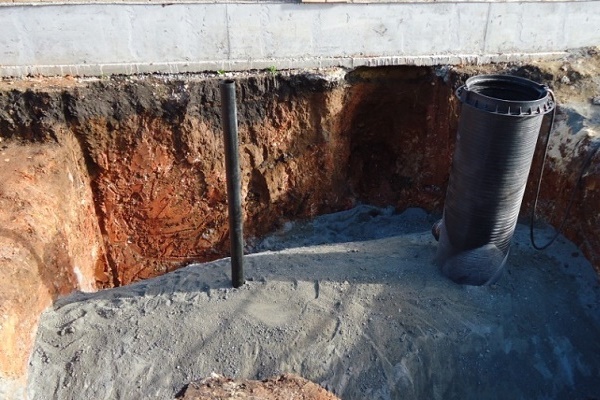

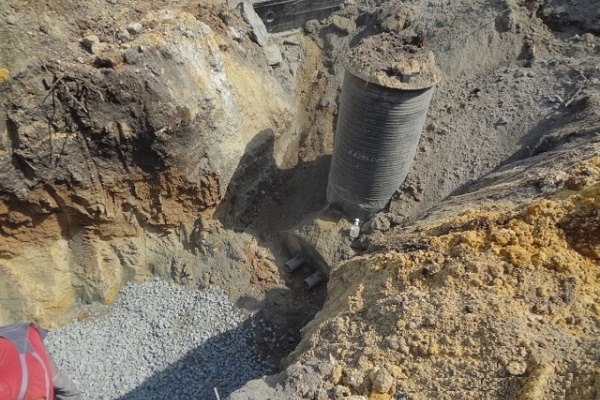

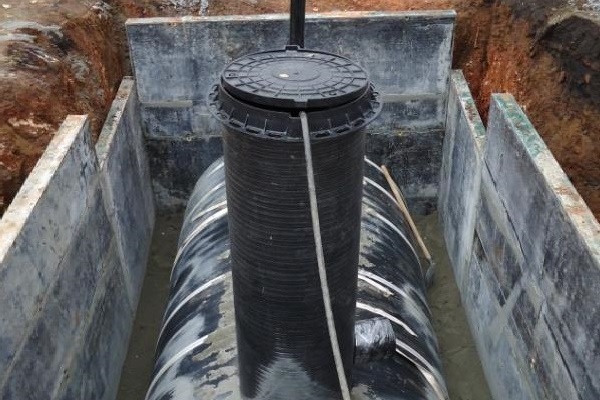

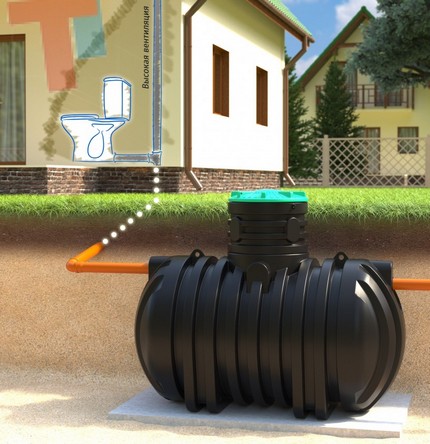

Акумулативен се нарича голям канализационен кладенец, в който се стичат всички нечистотии от частна къща. Необходимият размер на това съоръжение се определя от броя на хората, живеещи в къщата, и от обема вода, който те използват.

Когато говорим за акумулативен кладенец, това означава, че мястото на неговото използване ще бъде извънградски парцел, а не градска или дори селска мрежа.

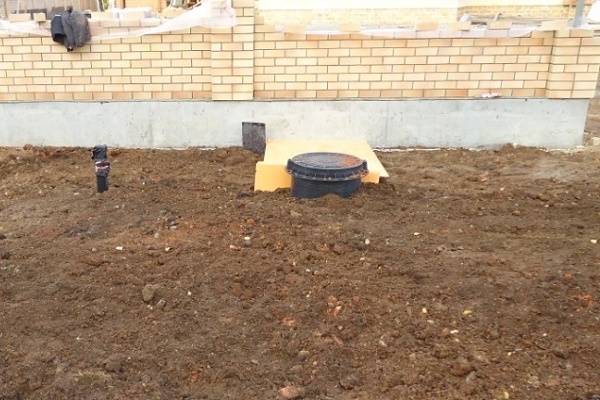

Обикновено акумулативният кладенец се разполага в най-ниската част на парцела. Така се осигурява необходимият ъгъл на наклон, позволяващ на отпадъчните води да се придвижват самопроизволно под действие на силата на тежестта по канализационния тръбопровод.

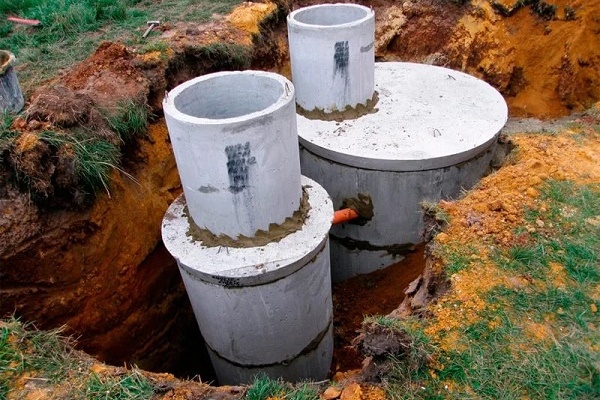

Това съоръжение често се изработва от измазани стоманобетонни пръстени. За същата цел може да се използва и пластмасов резервоар от заводско производство.

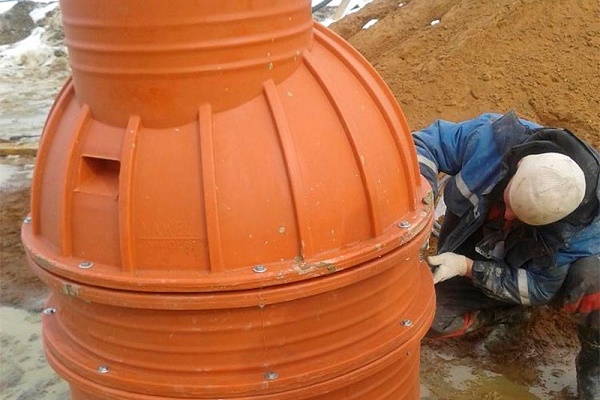

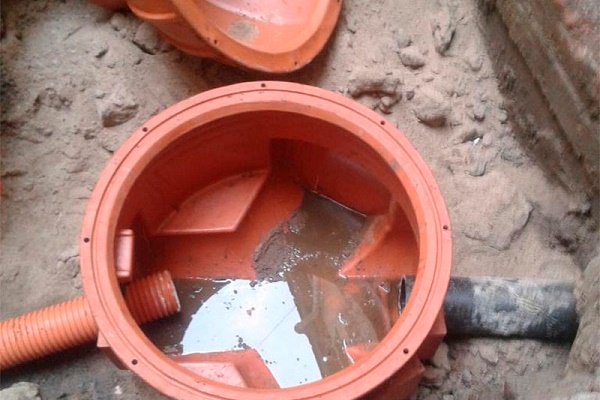

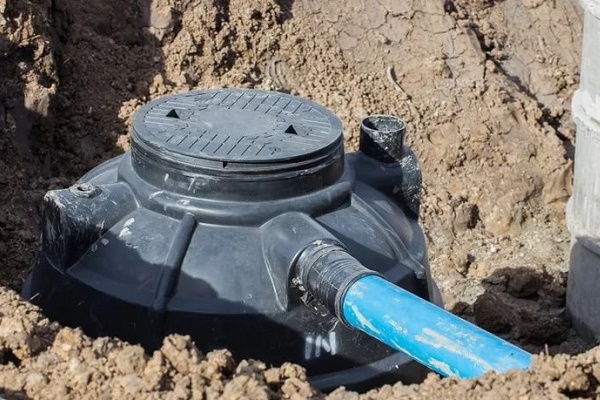

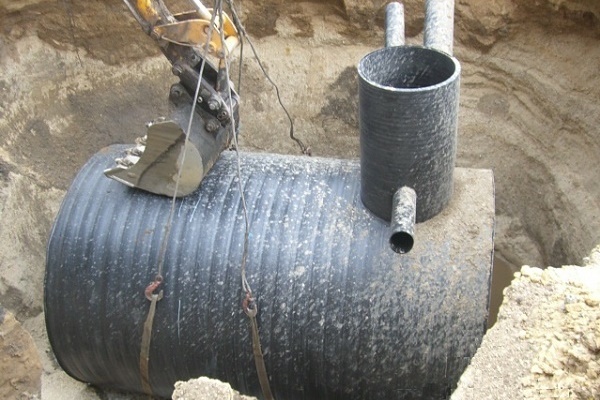

Пластмасовият кладенец е удобен както за монтаж, така и за експлоатация. Разбира се, при инсталирането му също са необходими известни познания и умения, но въпреки това монтажът му е по-лесен от работата с бетонния аналог. Бетонното съоръжение не трябва да има празнини и цепнатини, в противен случай през нехерметичните шевове могат да протекат течни отпадъци, разпространявайки неприятна миризма.

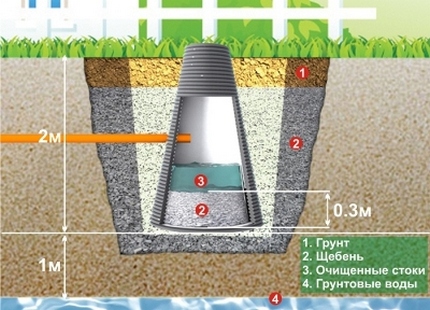

Друг елемент за приемане и частично оползотворяване на отпадъчни води е филтриращ кладенец. В него също гравитачно постъпват отпадъчните води, но не се задържат в херметичния резервоар до извозване, а се преместват в по-долния почвен слой, преминавайки по пътя си през своеобразна филтрация.

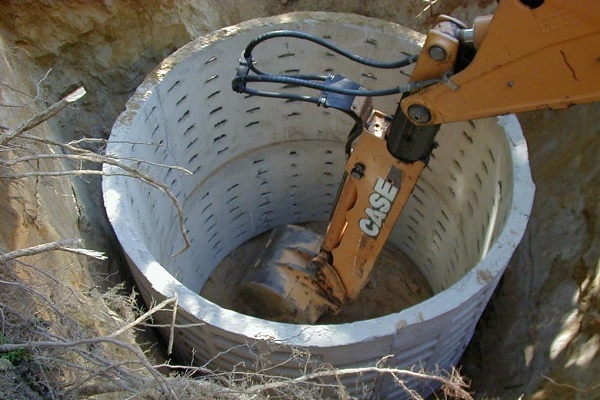

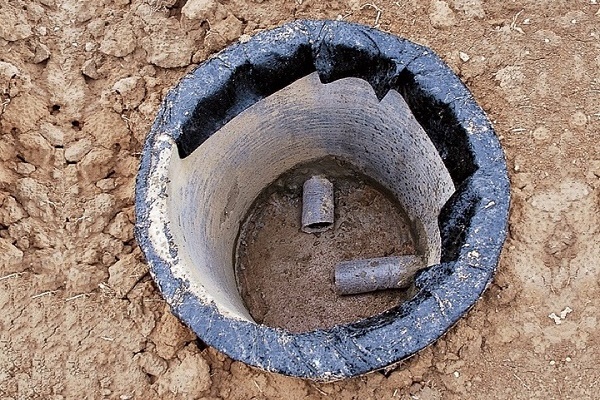

Филтрационните кладенци се изграждат без дъно в обичайния смисъл. В основата им се устройва многослоен, многостепенен естествен филтър от пясък и чакъл с различни фракции.

За изработката на филтриращи съоръжения също най-често се използват тухлена зидария или бетонни пръстени, но диаметърът им като правило е по-малък. Конструкцията на този кладенец се отличава с това, че няма дъно. Самото съоръжение се запълва с едрозърнест пясък или трошен камък.

Идеята за такава икономия от почистването на резервоарния кладенец не е лоша, ако отпадъчните води наистина бъдат подложени на качествена филтрация и няма да отровят почвата.

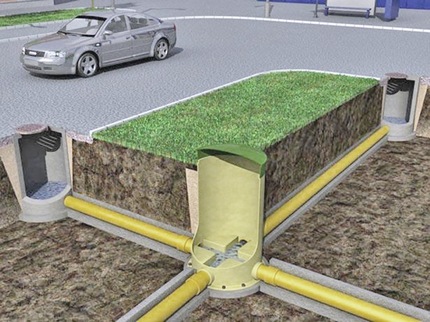

Функции и особености на ревизионните кладенци

За да се наблюдава състоянието на канализационната система и навреме да се отстраняват възникващите в нея неизправности, са необходими ревизионни канализационни кладенци. Затова те се разполагат на места, където повредата на системата е най-вероятна.

Този ревизионен кладенец е едновременно възлов и контролен: такова съвместяване на функции е напълно допустимо, защото никой няма да позволи немотивирано увеличаване на броя на тези съоръжения.

Те трябва да присъстват на следните места:

• където се променя наклонът на тръбопровода или диаметърът му, от което зависи скоростта на движение на отпадъчните води и ширината на потока;
• където потокът променя посоката си;
• където към главния тръбопровод се присъединяват странични отклонения;
• където трябва да се води наблюдение, въпреки че не се наблюдават особени предпоставки за повреди.

Смотровите съоръжения обикновено се разполагат праволинейно, като се спазва разстояние между шахтите от 15 метра. Ако става въпрос за частна къща, то първата смотрова шахта трябва да се намира на разстояние не по-малко от 3 м, но и не по-далеч от 12 метра от къщата.

Основната функция на тези шахти е не толкова отстраняването на възникналото запушване, а неговата профилактика. Когато канализацията се запуши, е възможно обратно подаване на отпадъчните води. За да не се случи това, специалистите препоръчват да се предвиди в първото смотрово съоръжение обратен клапан, който в случай на запушване ще затвори изпускателния патрубок.

Смотровите шахти също се подразделят на няколко подвида.

Променящи посоката на потока:

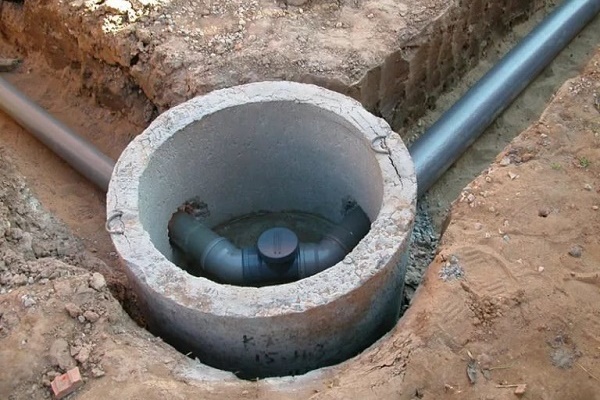

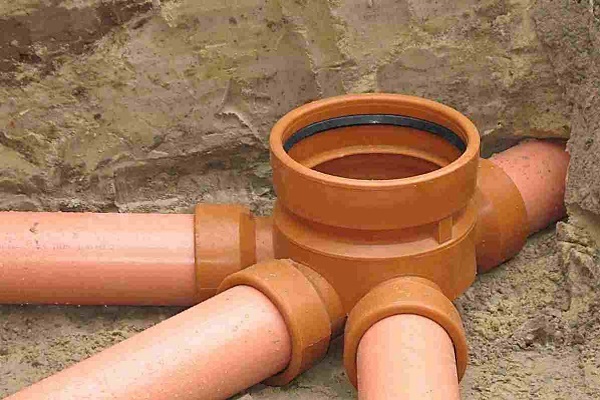

• Възлови. Инсталират се над възела, тоест на мястото, където към основния тръбопровод се присъединяват странични отклонения. При това в коритото на съоръжението не може да има повече от една входяща и три изходящи тръби.

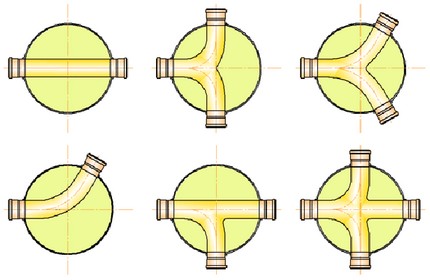

• Завойни. Такива съоръжения се разполагат над мястото, където тръбопроводът прави завой. Съществува правило, според което ъгълът на завоя не трябва да бъде по-малък от 90 градуса.

Завоят трябва да се изпълнява с плавно закръгляне, чийто радиус може да бъде от един до пет диаметъра на входящата тръба.

Завойните модели могат да бъдат много разнообразни, но съществува и ограничение в тяхната конструкция: не трябва ъгълът на завоя да бъде по-малък от прав ъгъл

Правоточни съоръжения на места, където не се извършва промяна на посоката на потока и отклонения:

• Контролни. Тези шахти са инсталирани на местата на заустване на пречистени води в канализацията. С тяхна помощ се контролира качеството на извършеното пречистване.
• Промивни. Разполагат се в началото на мрежата за нейното промиване.
• Линейни. Използват се за периодичен профилактичен оглед на мрежите и за тяхното почистване.

Понякога с помощта на едно съоръжение може да се решава не една, а няколко задачи едновременно. Въпреки изобилието от функции, които са възложени на тези съоръжения, всички смотрови шахти са устроени приблизително еднакво.

Те имат капак на люка, входна гърловина, шахта на кладенеца, неговата работна камера и дъно – тук специално са съединени изходящият и входящият тръбопровод, за да се улесни процедурата по диагностика.

Материалът за изработка на смотровите шахти обикновено е стоманобетон, но в последно време все по-голямо търсене имат пластмасовите резервоари. Монтажът на такива съоръжения се извършва в земята. Те стават свързващи части на канализационния тръбопровод.

Ако тези смотрови съоръжения се правят на вили, то някои майстори приспособяват за такива цели канализационни тръби с голям диаметър. Обикновено такава конструкция се справя отлично със задачите, за чието решаване е изградена.

Наблюдателните канализационни шахти се разполагат така, че да бъде гарантиран достъп за контрол на техническото състояние на системата, за почистване или ремонт (+)

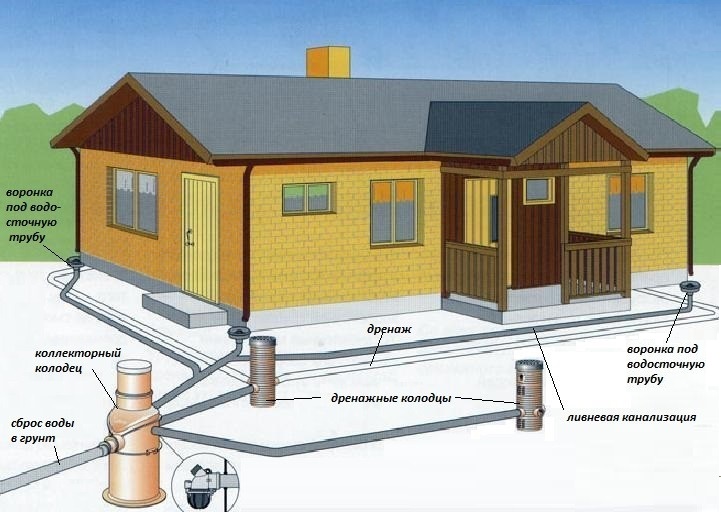

За обслужване на дренажните и дъждовните канализационни системи също се инсталират наблюдателни шахти, за видовете и особеностите на инсталирането на които можете да прочетете в друга популярна статия на нашия сайт.

Особености на разновидностите с препад

Основната функция на канализационните шахти от преливния тип е изменение по височина и регулиране на скоростта на движение на потока. Тези съоръжения могат да имат доста разнообразна конструкция.

Обърнете внимание колко разнообразни са срещаните преливници, за които трябва и ще се използват различни канализационни шахти от преливния тип

Канализационните преливни шахти се инсталират там:

• където намалява дълбочината на полагане на входящия тръбопровод;
• където има риск от рязка промяна на скоростта на движение на потока;
• където има пресичане на трасето с подземни съоръжения;
• където тази шахта е последната по пътя на движение на отпадъчните води преди изпускането им във водоем; Такова съоръжение може да има потопен изпуск.

Като се вземат предвид разнообразните задачи, които се възлагат на тези съоръжения, вътрешното устройство на тези канализационни шахти може да има различни конструктивни решения.

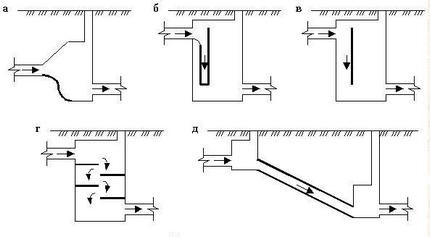

По тип на преливниците конструкциите се подразделят на:

• тръбни, в основата на които задължително присъства вертикална тръба;
• каскадни – многостепенни съоръжения от шахтен тип за намаляване на скоростта на потока;
• с практически профил, имащи водобойник в долния участък на канала;
• оборудвани с водобойно-преливна стена;
• бързотокове – това са къси отсечки от тръбопровода, които се инсталират под значителен наклон.

Последната от изброените шахти може да се прилага и в автономна канализация, в случай когато обемите на оттока не са достатъчно големи, за да осигурят почистване на канализационните тръби.

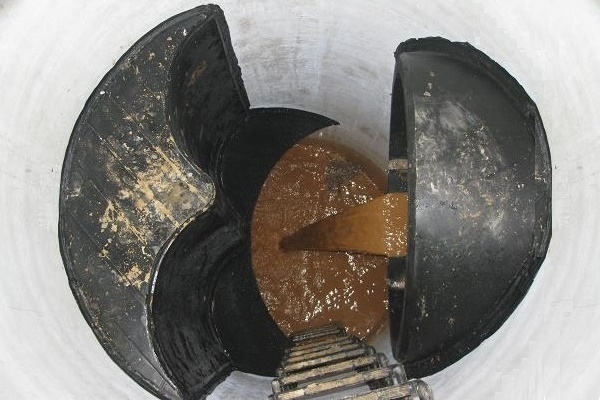

Преливните шахти понякога имат доста сложна вътрешна конструкция, затова е по-уместно да се изграждат не от бетон, а от усилени полимери

Съществува и още един вид преливни шахти, които се инсталират на онези участъци от канализационната мрежа, в които могат да попаднат или да се образуват пожароопасни или взривоопасни вещества.

Такива шахти се оборудват с хидрозатвори. Спецификата на такива съоръжения се състои в това, че нивото на потока тук се променя в обратна посока: вместо понижаване, се получава неговото повишаване.

Такъв ефект се създава с помощта на специална камера, в която се извършва предварително натрупване на отпадъчните води. В случай на аварийна ситуация водният клапан няма да позволи на огъня да се разпространи.

От какво се правят такива кладенци?

Повечето от нашите съграждани са убедени, че всички канализационни шахти са направени от бетон. И те почти са прави.

Обикновено за изграждане на шахти, които се намират по линиите на централната градска канализационна система, се използват стоманобетонни пръстени. Само понякога за същите цели се прилагат кубове или плочи от същия бетон.

Голямата част от шахтата на канализационния кладенец се изгражда с помощта на основни стоманобетонни пръстени, а допълнителните пръстени са необходими, за да може моделът да се впише възможно най-добре в мрежата за отвеждане на водите.

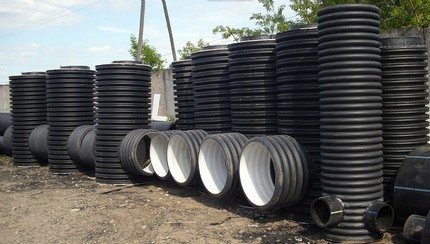

Съвременните производители активно усвояват производството на полимерни изделия, които по всички параметри превъзхождат стоманобетонните аналози. Постепенно, макар и не толкова бързо, колкото би искало, те завоюват руския пазар. Но докато полимерните конструкции са ограничени в приложението, съоръженията от бетон още за известно време ще запазват своите лидерски позиции.

Стоманобетонни обслужваеми кладенци

Когато бяха създадени нормативите и правилата, които и до днес регламентират реда за създаване на канализационни мрежи, за полимери с висока якост никой дори не беше чувал.

И до настоящия момент почистването на канализацията може да се извършва ръчно. Един работник се спуска в шахтата, за да прокара настрани възникналото запушване с тел, докато неговите помощници, които са отгоре, въртят другия ѝ край.

Шахтите за всички видове канализация се различават по дълбочина на полагане и по габарити. Според тези признаци се подразделят на обслужваеми и инспекционни типове. Първите изискват спускане на обслужващия персонал вътре. За работоспособността и техническото състояние на вторите може да се следи от дневната повърхност.

Някога бетонните шахти ще бъдат напълно заменени от съоръжения от полимери, тогава ще изчезне и тежкият ръчен труд, свързан с отстраняването на запушвания.

Стандартните размери на обслужваемите шахти бяха изчислени точно по такъв начин, че човек в нея да може не само да се побере, но и да работи. Размерът на съоръжението от 700 мм е минимален. Серията от стандартни типоразмери продължават с 1000, 1250, 1500 и 2000 мм. Тези стандарти са се запазили и в наше време.

С оглед на тези нормативни размери произвеждат и кръгли плочи, които се използват като основа или горно покритие с отвор за люк с диаметър 700 мм. По този начин съставните части на стандартната стоманобетонна шахта са:

• основа или дъно във вид на кръг или правоъгълник;
• пръстени, които образуват шахтата;
• горно покритие с кръгъл отвор за люк;

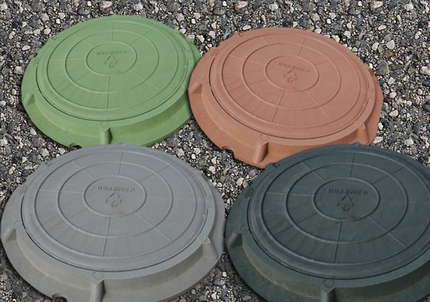

• полимерен или чугунен капак на люка.

Кръглата форма се обяснява с това, че съоръжението именно с такава геометрия най-добре оказва съпротивление на околната почва.

На производителя не е известно предварително къде и как ще бъдат използвани стоманобетонните елементи, затова те се изработват в стандартизиран равен вид и се снабдяват само с вградени части – бримки, които се предвижда да бъдат използвани в процеса на монтажа.

За да се вкара тръбопровод в кладенеца, в долния стоманобетонен пръстен трябва да се пробие отвор, а на долната плоча да се монтира улей с необходимата форма. Такава конструкция съставлява основата на ревизионни кладенци и дори на преливни, в които устройството може да се модернизира донякъде, като се вземат предвид конструктивните особености на конкретния модел.

Височината на кладенеца зависи от броя на стандартните и допълнителни пръстени, които се използват в процеса на изграждането му. За да бъде монтиран следващият пръстен възможно най-плътно към предходния, е необходимо да се премахнат излишните монтажни бримки. Всички процепи в конструкцията трябва да се запечатат с цимент.

Тъй като тези мерки все пак не са в състояние да осигурят нормално ниво на хидроизолация, отпадъчните води от стоманобетонния кладенец замърсяват почвата, докато подземните води, напротив, проникват в кладенеца и допринасят за неговото препълване.

Полимерни изделия за инспекция

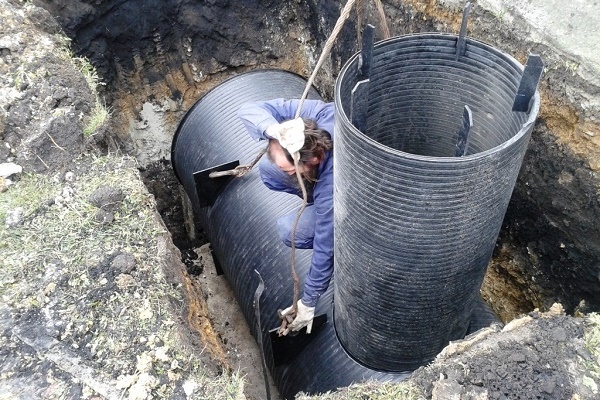

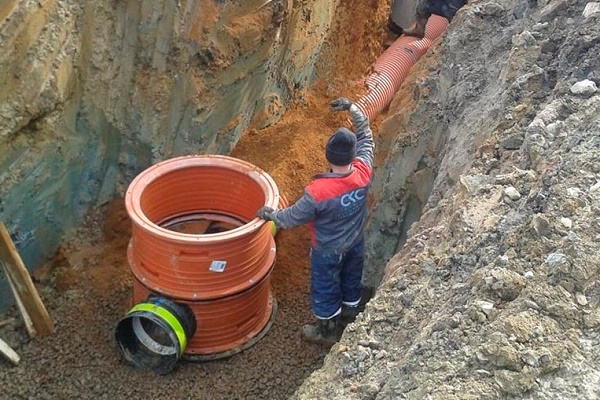

Кладенците, изработени от съвременни полимери, предоставиха на проектантите на канализационни мрежи съвсем ново ниво на свобода.

Много навреме дойде и техническата революция, благодарение на която възникнаха мобилни комплекси. С тяхна помощ поддръжката на канализационни тръбопроводи може да се извършва без участието на хора, спускани в кладенците.

А това означава, че размерите на кладенците вече не е нужно да се пригаждат към параметрите на възрастен мъж. Може да се замени обемистата конструкция с компактно устройство с диаметър до 300 мм. Друго предимство на полимерните изделия е малкото им тегло. Размерът на такъв кладенец може да се нагласи точно според нуждите на конкретната канализационна мрежа.

Съвременните полимерни кладенци могат да се класифицират по различни признаци. Шахтите на кладенеца могат да се различават по материала, от който са изработени. Те могат да бъдат гладки, гофрирани и комбинирани.

От своя страна гладките и гофрирани шахти могат да бъдат едностенни и двустенни. Освен това, конструкцията на самия кладенец може да бъде телескопична, тоест разгъваща се.

Дори ако самият кладенец е изработен от бетон, препоръчваме да купите полимерен люк за него: това е много здраво и твърдо изделие, което, за разлика от чугунения, няма да бъде откраднато

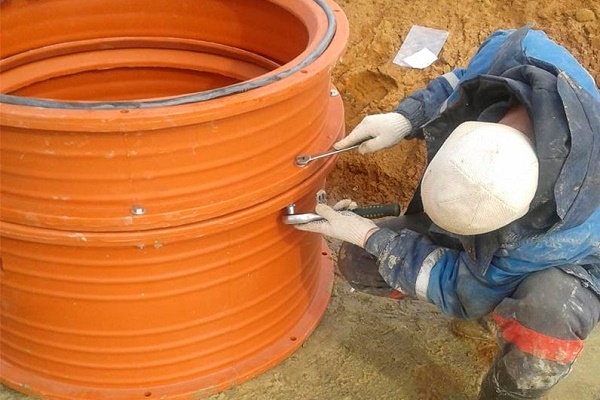

Първоначално полимерните модели се изработваха от две части: гърловина и тава. Частта на тавата беше снабдена с разпределение на тръбопровода, съответстващо на предназначението на кладенеца. В момента за правоточни съоръжения са предвидени и модели без тава.

Огромно предимство на изделията от полимери е пълната хидроизолация на тяхната шахта. Това дава на тези съоръжения безспорно предимство, което с времето ще им осигури приоритет на пазара на строителни изделия.

Изводи и полезно видео по темата

В този видеоматериал нагледно са представени предимствата на модели, изработени от съвременни полимери, пред изделията от стоманобетон.

Съвременните пластмасови кладенци не само изглеждат по-привлекателно от своите стоманобетонни аналози, но и тежат по-малко и са по-добре хидроизолирани. Бъдещето, без съмнение, е за тях.

Без канализационна система е невъзможно да си представим живота на цивилизованото общество. А без кладенци от различен тип не може да работи нито една канализационна система. Сега вече имате представа за това какви са тези съоръжения, как са устроени и от какви материали се изработват.
