Как да прокараме канализационни тръби в частна къща: схеми и правила за полагане + етапи на монтаж

Водоснабдяването на жилищен обект е немислимо да се разглежда без устройство на система за отвеждане на отпадъчните води. Затова още преди строителството трябва да се определи къде и как да се прокарат канализационните тръби в частна къща, по какъв начин да се изгради външният тръбопровод.

Ние ще ви разкажем как да прокарате канализационни тръби в рамките на постройката и по парцела. Ще ви посъветваме как се извършва сглобяването на системата и закрепването на нейните компоненти. В предложената от нас статия са дадени монтажни правила и строителни норми, описана е технологията за изпълнение на вътрешната разводка.

Основни моменти на изграждане на канализацията

Без предварително съставяне на схема за разводка на системата за отвеждане на отпадъчните води не може да става дума за строителство. Внимателно обмислена, съставена схема ще позволи рационално използване на капиталовложенията.

Освен това, благодарение на предварителното съставяне на схемата за канализация на сградата, се откриват повече възможности за постигане на необходимата ефективност на системата.

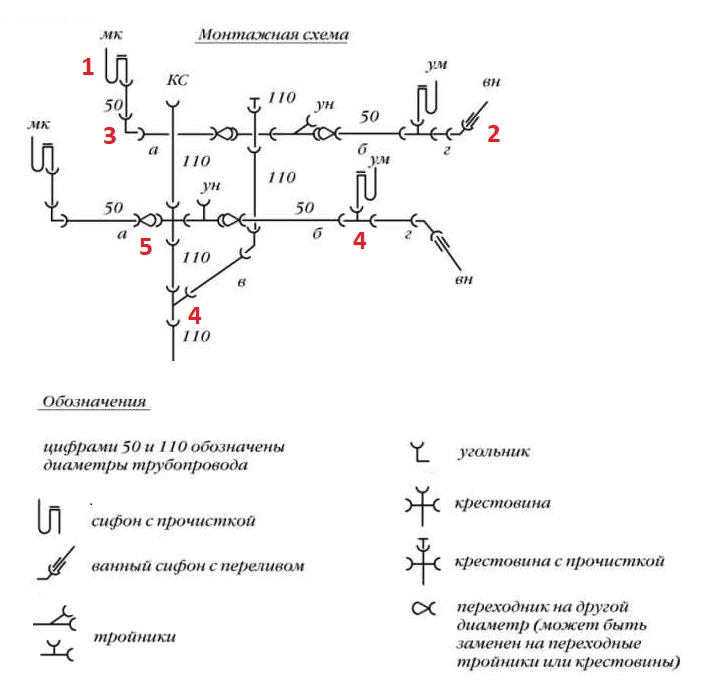

Пример за монтажна схема: мк – мивка; кс – щранг; ун – тоалетна чиния (биде); ум – умивалник; вн – вана, 50 и 110 – диаметри на тръбопроводите на хоризонталните линии и линиите на щранговете; 1 – сифон с прочистване; 2 – сифон на вана с преливник; 3 – ъгълник; 4 – тройник; 5 – кръстовина; 6 – преходник

Основните критерии за съставяне на схемата, като правило, са следните:

• брой хора на територията на жилищния обект;
• предполагаема технология за преработка (пречистване) на канализационните отпадъчни води;
• разводка на линиите за външно отвеждане на отпадъчните води;
• разводка на линиите за вътрешно събиране и отвеждане на отпадъчните води.

След като се определят основните моменти на строителството, се изчислява количеството на системните компоненти, включително метража на канализационните тръби, и се съставя ескиз на проекта.

Пример за съставяне на ескиз на домашна канализация за два съседни възела: 1 – мивка; 2 – тоалетна чиния; 3 – умивалник; 4 – вана; 5 – санитарно-технически тръбопровод. На ескиза също се отбелязват разстоянията между компонентите (а, б, в, г)

Разводка на тръби за едноетажна къща

Предвид наличието на пазара на облекчени полипропиленови тръби и пълен комплект монтажни фитинги, изграждането на канализационна система в частна къща е напълно достъпно самостоятелно. Въпреки това, без консултации със специалисти и позоваване на установените нормативи, изграждането на качествена канализация не е лесно.

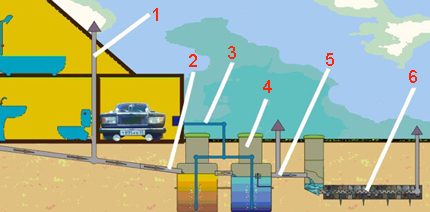

Схема на канализационна мрежа с извеждане към септик: 1 – щранг; общ отвод на отпадъчни продукти; 3 – компенсиращ въздушен отвод; 4 – септик; 5 – пречистени отпадъчни води; 6 – допълнителна окончателна филтрация

Класическата канализационна схема в общ вид съдържа:

• канализационен щранг;
• тръби, свързващи вътрешните компоненти на системата;
• външен тръбопровод, отвеждащ общите отпадъчни води;
• система приемник.

Съгласно съществуващите нормативи за разпределение на схемата на едноетажна сграда, зоните, близки до външната точка за извеждане на отпадъчни води, са санитарните уреди на кухнята и санитарния възел.

Стената, разделяща тези две помещения на къщата, се разглежда като място за инсталиране на тръбопровода-щранг. Областта на долната точка на тръбата-щранг се отвежда към външната магистрала, а горната се извежда на покрива.

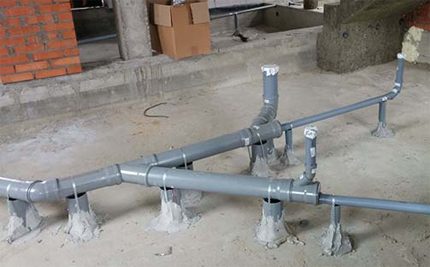

Част от общото разпределение в частна къща – пример за практическо изпълнение на изграждане на вътрешна хоризонтална мрежа на основата на популярни полипропиленови тръби и други комплектуващи

Най-отдалеченият санитарен уред на стопанската зона се присъединява към щранга с тръбопровод с по-малък диаметър и при отчитане на наклон към щранга от 1,5-2º. Правилата за формиране на наклона на канализационната тръба са посочени в препоръчваната от нас статия.

Положената магистрала се използва за свързване на други санитарни уреди от стопанско-техническата зона. Най-близкият уред до щранга традиционно е тоалетната.

По този начин се създава гравитачна схема на разпределение на канализацията на едноетажна частна сграда. Въпреки това, не във всеки случай на изграждане на санитарна мрежа има възможност за организиране на гравитачна схема. Тогава задачата се решава чрез внедряване на допълнително оборудване – помпа.

Тръбопровод в 2-3-етажна къща

За структурата на частна къща на два-три етажа е характерно устройството на няколко стопанско-технически зони. При това обзавеждането на такива зони се предвижда на всеки от съществуващите етажи. Съответно, разпределението на канализацията в такива условия изглежда като малко по-сложен схематичен вариант в сравнение с първия – едноетажна къща.

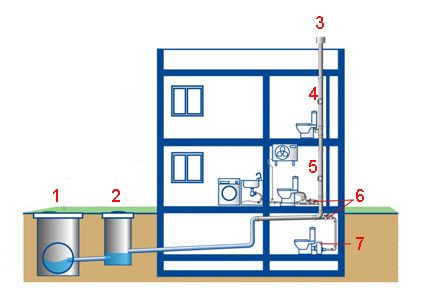

Класическо разпределение за сгради с два и повече етажа: 1 – централизиран колектор; 2 – ревизионна шахта; 3 – щранг; 4, 5 – ревизии; 6 – възвратна клапа; 7 – принудително движение на отпадъчни води на ниво сутерен

Нормите и правилата за строителство на многоетажни сгради регламентират изграждането на еднотипни по функционалност помещения на едно вертикално ниво. Поради това схемата на канализацията в този случай, например, отнасяща се до тоалетни помещения, предвижда разпределение за помещения, разположени едно над друго.

Щранговата тръба, предназначена за вентилация на канализацията на многоетажни сгради, преминава през всички етажи и се извежда на нивото на покрива, като се взема предвид допълнително повдигане от 0,3 m и повече, ако покривът е неизползваем.

За варианта с използваем покрив този параметър минимумът е 1,5 m. За скатни покриви (популярна конструкция на частни къщи) извеждането на щранга се прави на височина 0,5 m от нивото на билото на покрива.

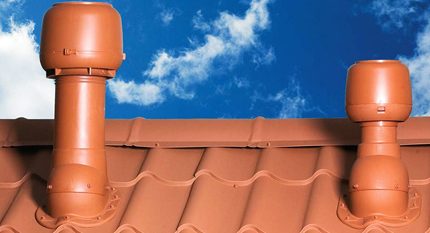

Фанови тръби на покрива на частен дом. Добър пример за качествено изграждане на тези важни елементи от канализационната система. Все пак основният момент тук е правилният „излет“ на тръбите спрямо нивото на покрива.

Също така схемата на устройството на фановия щранг на многоетажни сгради предвижда използване на компенсиращи елементи в точките на преминаване на тръбопровода през таваните.

Съответно преходите през таваните се правят водоустойчиви и звукопоглъщащи, оборудвани със специални противопожарни маншети.

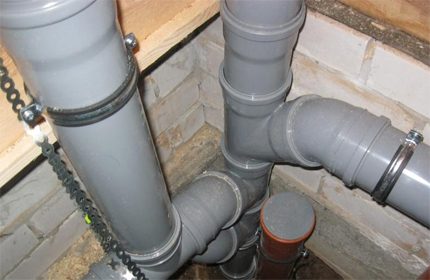

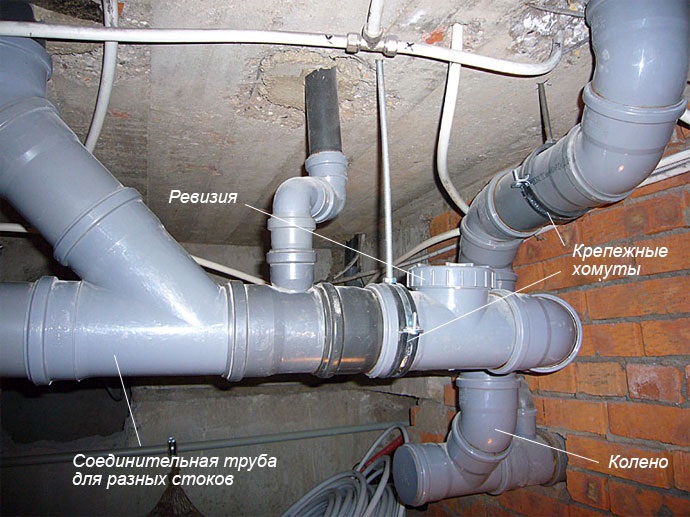

Практически пример за закрепване на полипропиленови тръбопроводи, включително щрангове на канализационната система, посредством специални хомути. Както се вижда, закрепването задължително предвижда използване на гумени подложки.

Щранговата тръба се закрепва директно към стената с помощта на метални хомути с подложки от гума. Ориентири за избор на канализационни тръби за изграждане на вътрешно разпределение са дадени тук, препоръчваме да прочетете полезната информация.

Закрепването се извършва без плътно затягане – накладно, за да се осигури естествен свободен ход на тръбата по вертикала. Долната част на щранга чрез отклонение се извежда към външната канализационна линия.

Какво трябва да знаете за полагането на тръби?

Традиционно линиите за отвеждане на отпадъчни води от такива санитарни уреди като мивки, вани, кухненски мивки, се правят на базата на тръбопроводи с диаметър 50 мм. Отвеждащите канали на тоалетните изискват по-голям диаметър на тръбите – 110 мм.

На съвременния етап за изграждане на вътрешни канализационни линии традиционно се използват тръби от полипропилен. Въпреки това, в зависимост от конкретния проект и натоварващите (пропускателни) способности на канализационната мрежа, могат да се използват различни диаметри на линейни тръбопроводи и щрангове.

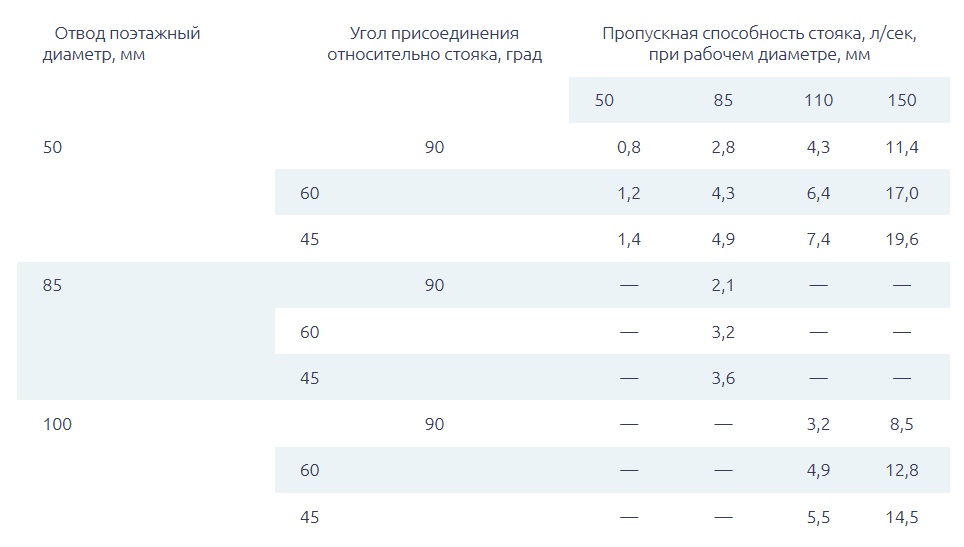

Таблицата по-долу показва възможните варианти.

Диаметърът на тръбата-щранг на канализационната схема на частен дом във всички случаи винаги се приема равен или по-голям от най-голямото по диаметър етажно отклонение.

Гравитационните тръбопроводи на хоризонталните линии с диаметър 40-50 мм се монтират, като се спазва нормата на равномерен наклон, равна на 0,03 м на 1 м дължина.

Гравитационните тръбопроводи с диаметър 85 и 110 мм се полагат, като се спазва нормата на равномерен наклон, равна на 0,02 мм на 1 м дължина. Максимално допустимият ъгъл на наклон при това е не повече от 0,15 мм на цялата дължина на отделно монтирания участък от канализацията.

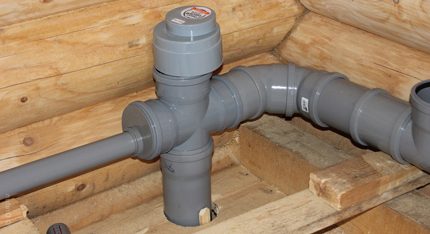

Прилагането на санитарни кръстовини и тройници е удобен метод за прокарване на тръбопроводи. Освен това благодарение на тези елементи на схемата се създава проходимост с по-малък коефициент на съпротивление.

Директните съединения на отвеждащите линии и щранга се изпълняват чрез тройници и кръстовини под ъгли 45º или 60º. Изпълнението на схемата именно по този начин позволява да се избегнат запушвания на тръбопроводите по време на експлоатация.

Схемата на канализацията на извънградска къща и апартамент задължително предвижда внедряване на ревизии (прочиствания) в точките на линията, където има висок риск от образуване на запушвания.

За схемата в частен дом разположението на такива елементи на схемата показва таблицата по-долу:

Ред на изграждане на канализацията

Накратко да разгледаме основните етапи по изграждане на канализационния тръбопровод в условията на частен дом. Дори и да не решите да извършите работите със собствени сили, ще можете да контролирате наетите специалисти.

Етап #1 – монтаж на дворовата мрежа

Създаването на канализационната система започва с етапа на изграждане на външната (дворовата) мрежа. Ако дължината на дворовата мрежа до съществуващия ревизионен кладенец е повече от 12 метра, се урежда допълнителен ревизионен кладенец. При това минимално допустимото разстояние от стената на къщата до ревизионния кладенец е 3 – 5 м.

С начините за устройство на външната част на тръбопровода и правилата за полагане на канализационни тръби в земята ще ви запознае следващата статия, която силно ви съветваме да прочетете.

При полагането на външни канализационни линии сега се използват предимно полимерни тръби, които привличат с леко тегло, отлични експлоатационни характеристики и достъпна цена. При полагане на трасето над нивото на сезонно замръзване се използват изолационни материали, които защитават линиите от образуване на ледени тапи.

Често собствениците на частни сгради се сблъскват с липсата на централизирана канализация. В този случай се изгражда автономна система за събиране и филтрация на отпадъчни води (септик). Принципът на свързване «външна вътрешна мрежа» обаче остава същият.

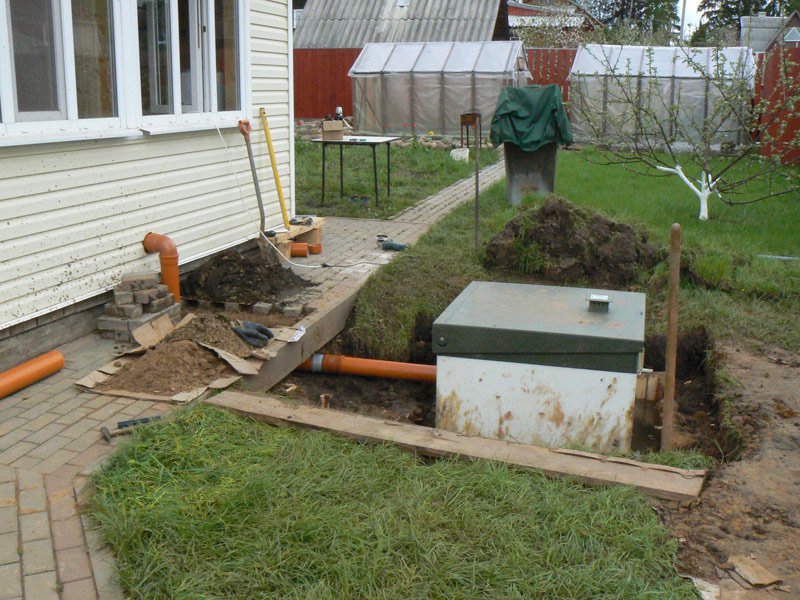

Едно от простите и удобни решения за частни домове – херметичният септик. Недостатъкът му обаче се крие в доста високата цена, поради което не всеки собственик на къща решава да го закупи.

Етап #2 – изграждане на възела за влизане в дома

След това трябва да се изгради въвеждащият възел директно в конструкцията на частната къща (основа, стена на мазето). Изграждането на възела се извършва, като се вземат предвид възможни деформации, например поради слягане на сградата.

Въвеждащият възел и външният тръбопровод се изолират надеждно.

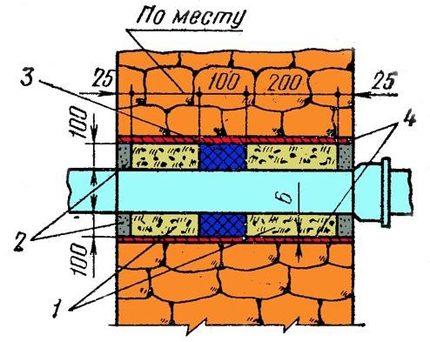

Схема на въвеждащия възел (един от възможните варианти): 1 – намачкана глина; 2 – разтвор на основата на цимент; 3 – насмолена връв; 4 – втулка на основата на стоманена тръба.

Етап #3 – монтаж на щрангове и отвеждания

На следващия етап се извършва монтаж на тръби-щрангове на вътрешната мрежа. Препоръчва се тези компоненти на схемата да се сглобят и в сглобен вид да се поставят предварително без закрепване или с частично закрепване.

Пълното закрепване се извършва след окончателното сглобяване на цялата система. След приключване на монтажа на тръбите-щрангове се изграждат хоризонтални отводни линии на канализацията, като се спазват необходимите наклони.

Процесът на изграждане на хоризонтални вътрешни отводни линии включва полагане на муфи и фасонни части по посока, обратна на движението на потока отпадъчни води.

Етап #4 – свързване на санитарната техника

На заключителния етап се извършва инсталиране на санитарни уреди и свързване на всеки уред към съответния отвод чрез сифонен патрубок.

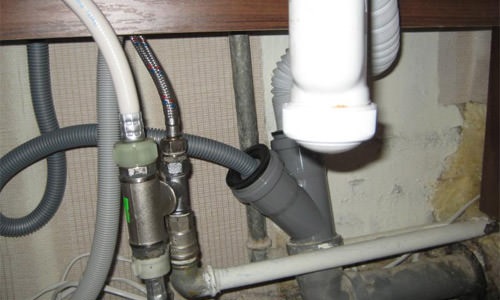

Желателно е предварително да се предвидят отводи за свързване на оттока на такива важни помощници като пералня и съдомиялна машина.

Допълнително трябва да се отбележи: при височина на сградата под 10 метра, вътрешната канализационна система може да се изгражда на базата на безнапорни тръби. При по-голяма височина се използват напорни тръби.

Изводи и полезно видео по темата

По-долу е демонстрирана видео-практика на разпределение и полагане на мрежа от тръбопроводи, като се взема предвид строителството на частна къща. Пълен цикъл на монтаж, включително тестване на системата по най-прости начини.

Познавайки реда за изграждане на системата за отвеждане на отпадъчни води от къщата, може да се опитате да изградите канализация самостоятелно. Вярно е, че на етапа на полагане на тръбопровода отвън ще е необходима помощ за задълбочаване на тръбите в земята.

Ако имате съмнения, по-добре се обърнете към компания с добра репутация и положителни препоръки от вашите познати. Тогава канализационната система ще бъде изградена правилно и ще служи на вашето семейство не едно десетилетие.
