Полипропиленови тръби и фитинги: видове ПП изделия за сглобяване на тръбопроводи и начини на свързване

Новите технологии променят представите за здравина и надеждност. Още не толкова отдавна изглеждаше, че металната тръба не може да бъде заменена. Въпреки това сега най-разпространеният вид на пазара за санитарни изделия станаха полипропиленовите тръби и фитинги за тях. Асортиментът е голям, важно е да знаете как да изберете. Съгласни ли сте?

Всичко за технологичните особености и техническите характеристики на ПП изделия ще научите от представената от нас статия. Ние ще ви подскажем ориентири, според които трябва да подбирате тръбите и съединителите. Спазването на нашите препоръки – гаранция за подбор на идеален материал за изграждане на тръбопроводи.

Типове ПП тръби

По конструктивен признак ПП тръбите се делят на два типа:

• цели;
• армирани.

И двата типа имат набор както от положителни, така и от отрицателни характеристики.

Плюсове и недостатъци на целите изделия

Целите дълги изделия с маркировка PPR притежават малко тегло, здрави са и сравнително евтини. Тръбопроводът от тях спокойно понася замръзване и размразяване без промяна на структурата.

При това съществен минус — малък температурен праг на топене, присъщ на термопластите — 175⁰. Началото на омекване настъпва още при 135⁰.

Дори ако температурата на водата в системата е стабилна и не надвишава 95⁰, но налягането е високо, съчетанието на тези два фактора може да доведе до постепенно намаляване на цялостта на материала.

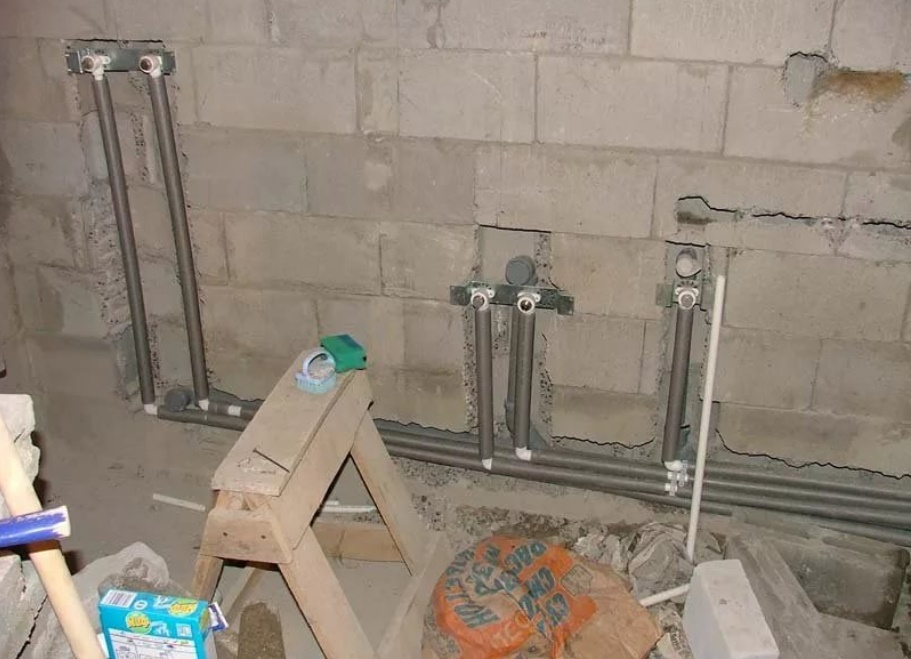

Полипропиленът под въздействието на топлина се деформира по дължина. Ако такава тръба се постави в подова замазка или стена без отчитане на промяната на дължината, поради разтягане и поява на вълни по повърхността на тръбите, материалът, под който се намират, ще започне да се напуква.

Налага се очевидният извод — целите ПП тръби за транспортиране на много гореща вода е по-добре да не се използват. За изграждане на водопровод с питейна или техническа студена вода те напълно подхождат. На състава на водата полипропиленът не влияе.

Заема специално място в категорията на неармираните ПП тръби модифицираният полипропилен с маркировка PPs — най-висококачественият материал. Това е поливинилсулфид с уникална молекулна структура. Диаметърът на тръбите PPs е от 20 мм до 120 см. Използването им е универсално.

Армирани ПП тръби

Армираните тръби се различават от неармираните с по-малък коефициент на температурно удължение. Армиращата рамка, включена в състава на тръбите, се изработва от стъкловлакно или от алуминиево фолио.

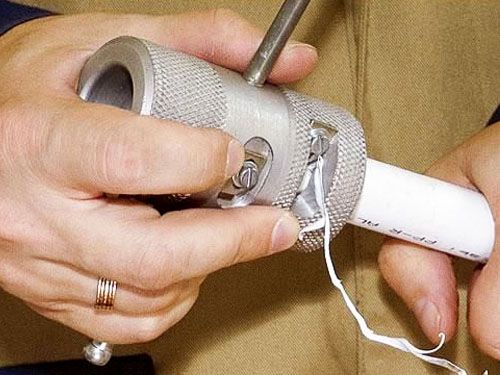

Рамката от стъкловлакно е по-модерен вариант. Предимството е в опростеното заваряване, тъй като отпада почистването на краищата от армиращия слой и калибрирането. Тъй като рамката е вградена в тялото на изделието, отсъства такова явление като разслояване. Коефициентът на линейно разширение е 6%.

Армирането с алуминий бива плътно, когато при производството на тръби в тялото им се вмъква алуминиева лента, и перфорирано. Вторият вариант е замяна на лентата с мрежа с малки отвори.

Армирането с перфорирано алуминиево фолио осигурява създаването на единен монолит благодарение на здравото свързване на всички слоеве. Такава повърхност е устойчива на разслояване.

ПП тръбата, армирана с лентово алуминиево фолио, понася добре високите температури. Всъщност това вече е пълноценна металопластична тръба. Такива тръби се съединяват по вътрешния слой. Преди това се отстраняват външната обвивка и армиращият слой.

С характерните разлики между металопластичните и полипропиленовите тръби ще ви запознае статия, посветена на разбора на свойствата и оценката на качествата на двата вида.

В студените региони дори и най-качествените полипропиленови тръби не се препоръчва да се използват за централизирано горещо водоснабдяване и отопление. Пластмасовите комуникации е по-добре да не се излагат на влияние на значителни температурни разлики.

Фитинги за водопроводна система от ПП тръби

Самото наименование „фитинг“ произлиза от английското fit, което в превод означава „сглобявам“. С тяхна помощ се съединяват тръбите по права линия, под ъгъл, образуват се обходи и разклонения. При това тръбопроводът може да включва както тръби с един диаметър, така и с различен.

Много предприятия произвеждат полипропиленови тръби, те постоянно допълват асортимента на своите изделия. Той включва както прости фитинги за полипропиленови тръби, така и сложни. Тези елементи за съединяване на тръби биват резбови, компресионни и заваръчни.

Водопроводната система се създава с прилагане на следните техни видове:

• муфи;
• ъгълници;
• тройници, кръстове;
• сгонове;
• преходници.

Първият от тях, с геометрия във вид на бъчонка, е най-простият. Вътрешният диаметър на „бъчонката“ е идентичен на външния диаметър на тръбата. Предназначението му е съединяване на тръби с еднакво сечение. Водопроводът изисква пълна херметичност, осигуряването ѝ може само чрез заваряване.

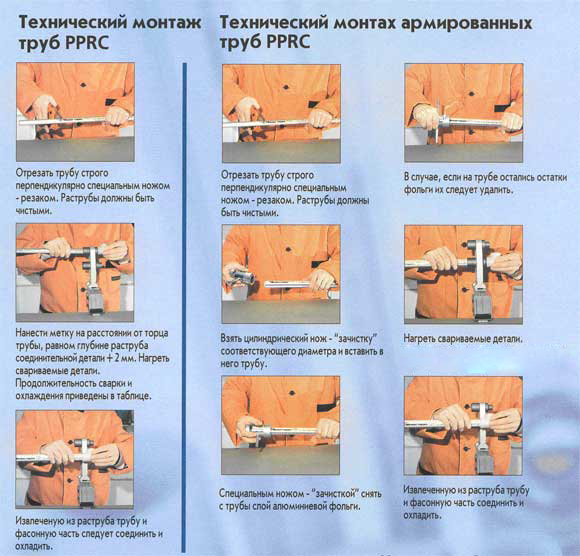

Процесът на заваряване на полипропиленови тръби е напълно възможно да се извърши самостоятелно. Всички работи не са свързани с тежки физически усилия.

За целта съединителните елементи трябва да бъдат изработени от същия материал като ППТ. Тъй като тези части са с разтруб, те се поставят на тръбата. Свързването става след нагряване на двете части. Ако ненагрята тръба може да се постави във фитинга, той не е подходящ за монтаж на тръбопровода.

Класификация на фитингите за ПП тръбопроводи

Материалът, от който се изработват полипропиленовите фитинги, може да има различен състав, което се отразява на термичната устойчивост.

По този признак се различават 3 типа:

• хомопропилен — съкратено ППГ, маркировка — РРН, РР-1;
• блоксополимер – обозначава се с абревиатурата ППВ, маркировка – РРВ, РР-С, РР-2;
• рондом съполимер – ППР, маркират се – РР-3, PPRC, PPCR.

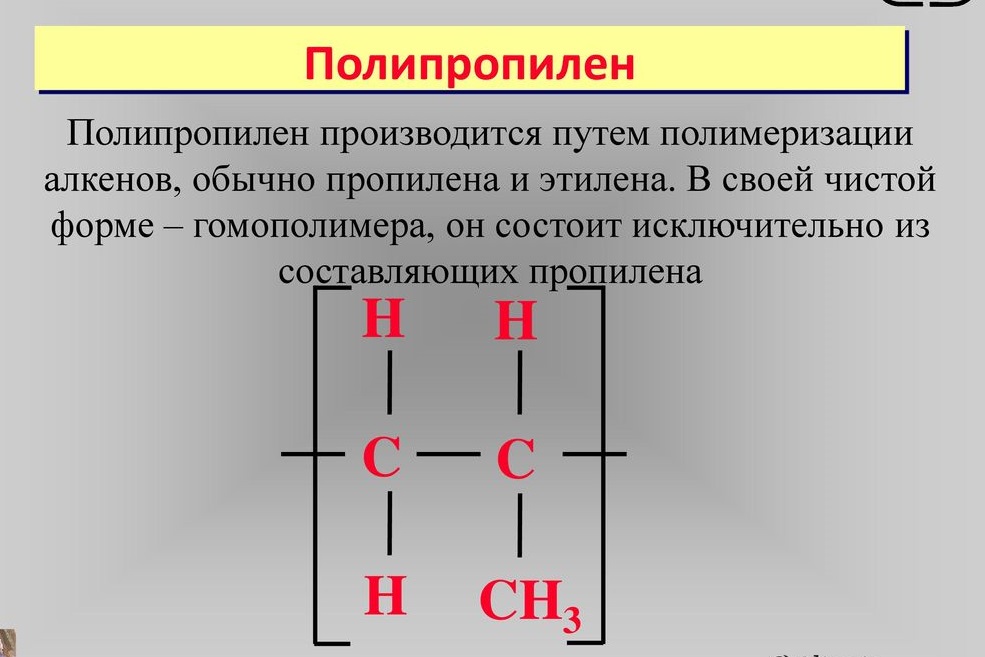

Първият тип е полипропилен с включване на специални модифициращи добавки – нуклеатори, антипирени, антисептици. Те придават на крайната продукция определен набор от свойства. Както тръбите от този тип, така и фитингите са подходящи единствено за студено водоснабдяване.

Вторият е полимер, съставен от микромолекули на хомополимер, подредени в точен ред. Готовото изделие от такъв материал притежава голяма ударопрочност. Тъй като издържа на високи температури, то е подходящо за горещо водоснабдяване.

Полипропиленът притежава висока ударна якост. Той е устойчив на износване, на огъване. Има отлични диелектрични характеристики, ниска газо- и паропропускливост.

Структурата на рондом-съполимера е кристална. Изделието не губи своите свойства в широк диапазон от температури – -170 – 1400⁰. Елементите от този материал могат да имат сечение от 1,6 до 11 см. Използват се в много инженерни мрежи. В характеристиките на полипропилена има и такъв параметър като MRS. Това е характеристика на най-малката продължителна якост.

Тя е свързана с максимално допустимото налягане в магистралата. Такова налягане гарантирано осигурява безупречна служба на тръбопровода при транспортиране на вода с температура 20⁰ в продължение на 50 години. Показателят е пряко свързан с дебелината на стената на тръбата.

Стойностите на налягането са кодирани в абревиатурата PN с цифров префикс. Тя обозначава максимално допустимото налягане по време на експлоатация. Колкото по-високо е цифровото означение, толкова по-големи натоварвания на налягане може да издържи тръбата.

Примери: PN10 – тръба с обозначено налягане 10 bar, налягане от 16 bar съответства на тръба PN16.

Могат да се разграничат както съединителни елементи, така и тръби за сглобяване на отоплителни системи и водопровод от полипропилен по предназначение:

• за пропускане на студена вода;
• за транспортиране на гореща (максимум 70⁰) вода.

Също така има тръби, прилагани за създаване на отоплителни системи: нискотемпературни (максимум 60⁰) подови системи и радиаторни системи до 90⁰.

Особености на полипропиленовите муфи

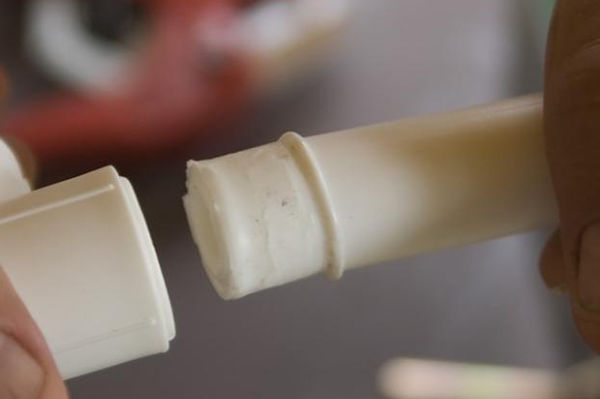

ПП муфите имат удебелени стени. Тръбите се вкарват в муфтовото съединение с известно усилие.

Монтажът на фитинг с диаметър по-малък от 5 см се извършва ръчно. Преди съединяването на тръбите с фитинги, тръбите се срязват под прав ъгъл и неравностите се отстраняват.

Основното е частта от тръбата, която влиза в муфата, да бъде напълно гладка. Тръбата се вкарва в съединителния елемент до упор, след пробване се изважда, нагрява се на заваръчен поялник, за да се съединят здраво и херметично частите на ПП тръбопровода.

Преходни елементи за изделия с различни диаметри

Изделия с различно сечение се съединяват с помощта на специален вид преходници. Те изпълняват същата роля като муфата, но съединяват различни диаметри. Ако трябва да се продължи полипропиленова тръба с метална, също се използват тези съединителни елементи.

В този случай те се различават от обикновените муфи по наличието на вътрешна резба от едната страна. Такъв преходник съединява херметично правите участъци на водопроводната линия.

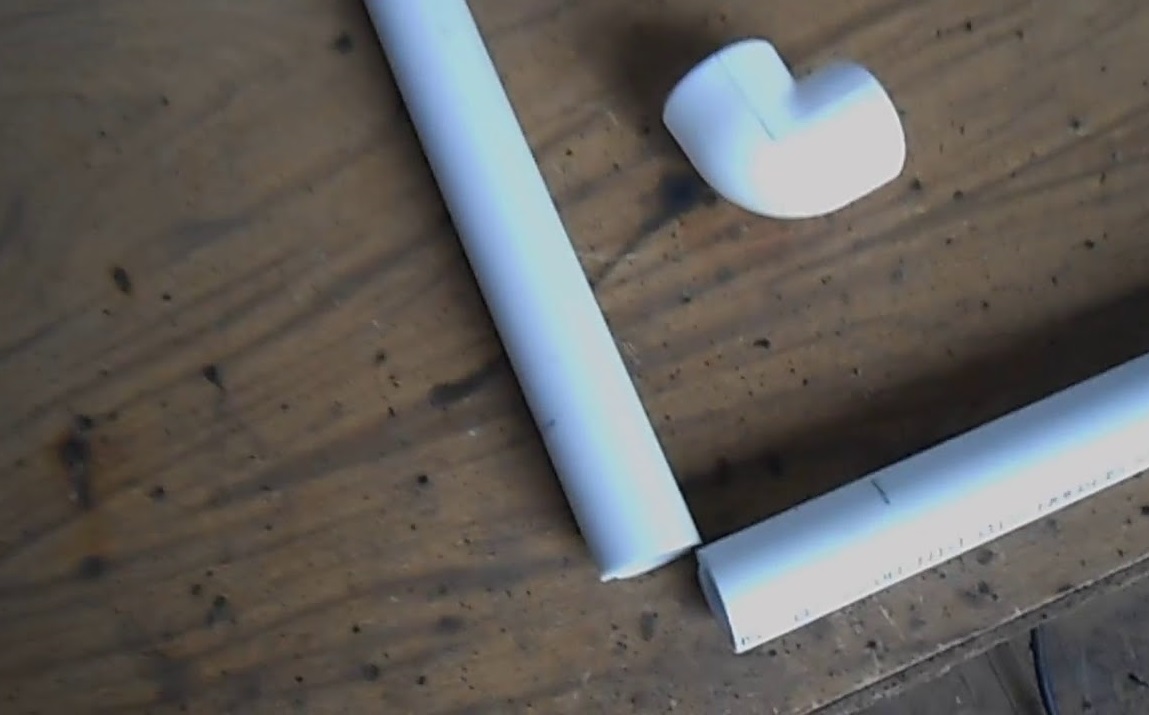

Ъгълчета и сфера на тяхното приложение

Водопроводът далеч не винаги е безупречно прав. Понякога възниква необходимост от оформяне на прав ъгъл. Полипропиленът е твърд материал и в работно състояние не се огъва. Но може да се огъне, ако предварително се нагрее. Друго е, че не трябва да се прави.

Ако полипропиленова тръба се нагрее и след това се огъне, външната стена на мястото на огъване ще стане по-тънка. Това ще влоши якостните характеристики на цялата система. От другата страна на тръбата ще се появят гънки, които намаляват нейната пропускателна способност.

Когато проектните стойности на температура и налягане леко се повишат, може да се появи теч. Най-добрият изход в тази ситуация е използването на фитинг, огънат под съответния ъгъл.

Ъгълът на огъване бива 45, 90⁰. Срещат се ъгълници с резба от едната страна. Така, при монтажа на смесител в банята, се използва ъгълник с напречно сечение 2 см от едната страна, а от другата - 3/4 вътрешна резба.

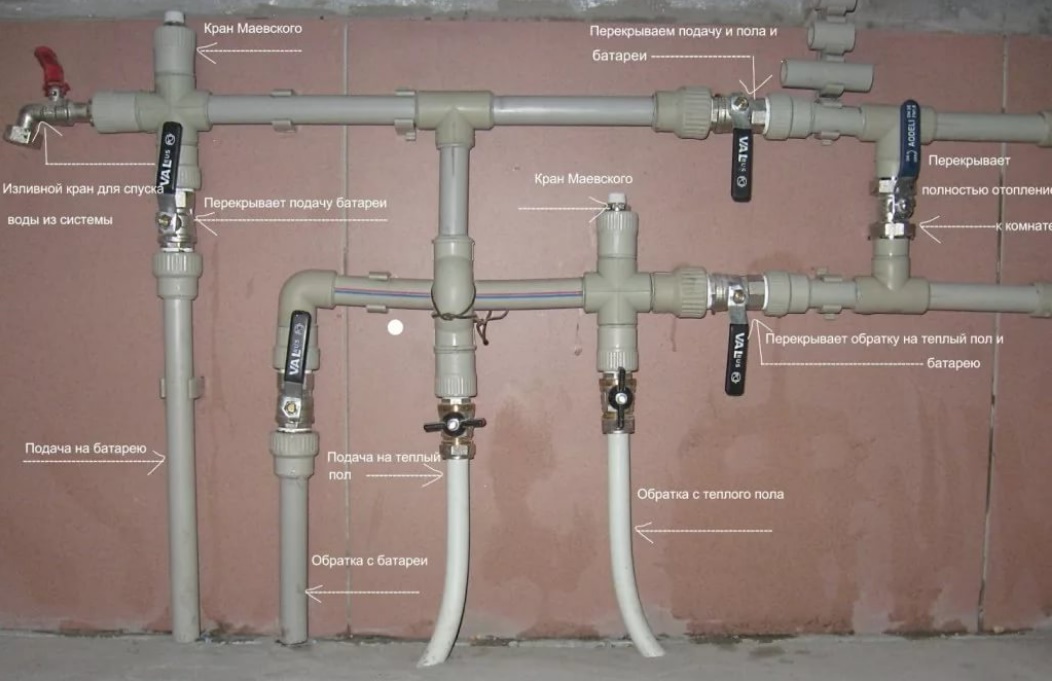

Използване на тройници и кръстовини

В ситуация, когато е необходимо да се съберат повече от два отклонения, се използват тройници, както и кръстове. Например, от щранга трябва да се подаде вода към банята и към мивката в кухнята.

Такива фитинги имат множество модификации. Някои отклоняват тръбите под ъгъл 90⁰, други - под остър ъгъл. За монтиране на спирателна арматура на съединения от този вид, фитингите се произвеждат с резба от едната страна. Втората страна е предназначена за съединяване чрез заваряване.

Използването на тройници и кръстовини позволява бързо и качествено сглобяване на разклонения на полипропиленов тръбопровод. За монтаж на спирателна арматура в пластмасови тръбопроводи се произвеждат фитинги, едната страна на които е оборудвана с метална резба.

Температурата и времето за нагряване на полипропиленовите детайли са строго регламентирани. С посочените стойности ще ви запознае следващата статия, в която освен тези важни параметри ще намерите подробно ръководство за свързване на ПП детайли чрез запояване.

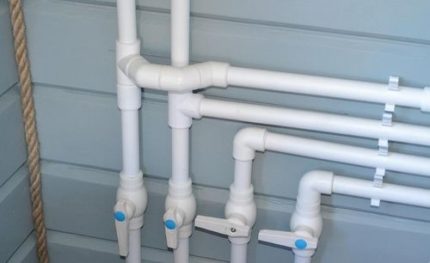

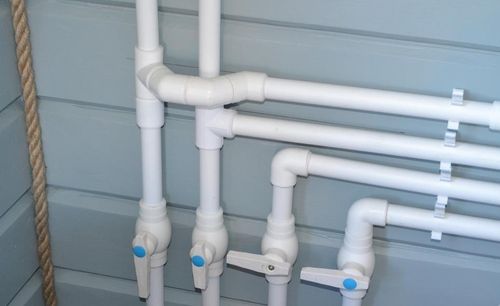

Околовръстни елементи за водопроводна магистрала

В случай на полагане на водопровод, преминаващ по сложна траектория, не може да се мине без обходни извити детайли. Те са необходими, когато тръбата трябва да се положи с преминаване около препятствия, разположени близо до стената. Те променят посоката на магистралата плавно.

Визуално тези детайли приличат на ъгълници, но извивката им е по-заоблена. С тяхна помощ е възможно да се извърши завой на водопровода на 120⁰.

Монтират обходния елемент с прилагане на разтрубно заваряване. Обходният пръстен е съвместим с цели полипропиленови тръби, както и с подсилени с армираща рамка.

Произвеждат полипропиленови обходни фитинги от ПП марка PPR. Такива елементи се вписват добре и в ъглово съединение, а това е немаловажно при външно разположение на комуникациите.

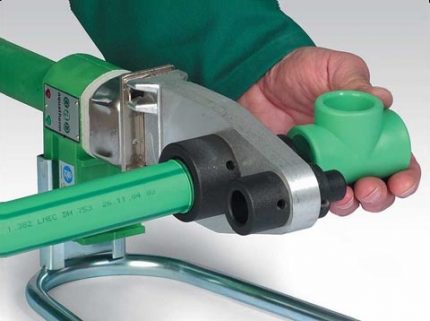

Правилен избор на фитинги по диаметър

Подборът на пластмасови фитинги, както и начинът на свързване, се осъществява въз основа на материала на тръбите. Във всички случаи първо се създава схема, след което се определя вида на свързващите елементи.

За система от полипропиленови тръби са подходящи фитинги за дифузионно заваряване или запояване. Това е евтин метод, но осигурява монолитно и 100-процентно херметично свързване на полипропиленови тръби, използвани при сглобяване на отоплителни, канализационни и водопроводни мрежи с всякаква сложност.

Диаметрите на свързващите елементи са свързани с диаметъра на тръбите. От своя страна последната величина е взаимосвързана с такъв параметър като пропускателната способност на водопроводната система. При подбора на необходимия диаметър трябва да се вземат предвид няколко нюанса.

В маркировката на тръбните изделия присъства външният диаметър, чиято стойност отчита и доста дебелите стени на тръбата. Следователно при еднаква стойност на външния диаметър пропускателната способност на полипропиленова тръба ще бъде по-малка от, например, металопластикова.

Полипропиленовата тръба отвътре е абсолютно гладка за разлика от стоманената. В нея не се задържат и не се натрупват никакви отлагания. Така че ако първоначално вътрешният диаметър на този вид тръби е бил еднакъв, ПП тръбата ще осигури по-ефективна пропускателна способност.

Най-голямо търсене се ползват фитинги и тръби от ПП с диаметър от 20 до 40 мм. Изделията с по-голям размер също са достатъчно на пазара, но не са толкова популярни.

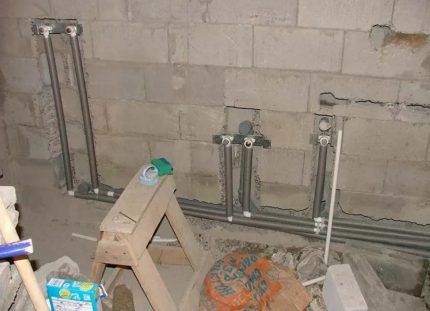

За водопровод в вила или апартамент със стандартен набор водозаборни точки най-добрият вариант е тръба с диаметър 20 мм. По-големите диаметри са по-подходящи за осъществяване на схеми за водоснабдяване на микрорайони.

Фитинги в този случай не са нужни. Свързването се извършва чрез заваряване. За включване в системата на обратни клапани и спирателни кранове се използват стоманени фланци.

Няколко допълнителни съвета за избора

Изборът на ПП тръби и съответните фитинги за водопровод е отговорен момент.

Когато отивате на строителния пазар, е добре да помните, че е полезно да се ръководите от следните ключови критерии:

• особеностите на работа на бъдещата система в конкретни условия;
• видът на инженерните комуникации.

Разновидностите на ПП тръбите, използвани при изграждане на отоплителни системи, са представени тук. Съветваме Ви да прочетете много полезна статия.

Всеки тръбопровод има своите особености.

Те също трябва да се вземат предвид при избора:

1. За водопровод основно се използват тръби от полипропилен в сив или бял цвят.
2. Сглобяването на тръбопровод от полипропилен предполага използване на специфичен поялник за ПП тръби и специален вид тръборези.
3. Ако изборът е затруднителен поради широтата на асортимента, трябва да се вземат продукти, които съчетават параметри като качество, цена, удобство и евтин монтаж.
4. Необходимо е да знаете, че съединителните елементи за ПП тръби не могат да бъдат заменени с фитинги, предназначени за PVC тръби, дори ако имат еднакви размери.

Всеки производител позиционира своите продукти с високо качество и дълготрайност. Затова за достоен избор трябва да сравните тръбите, произведени от различни компании, по някои параметри.

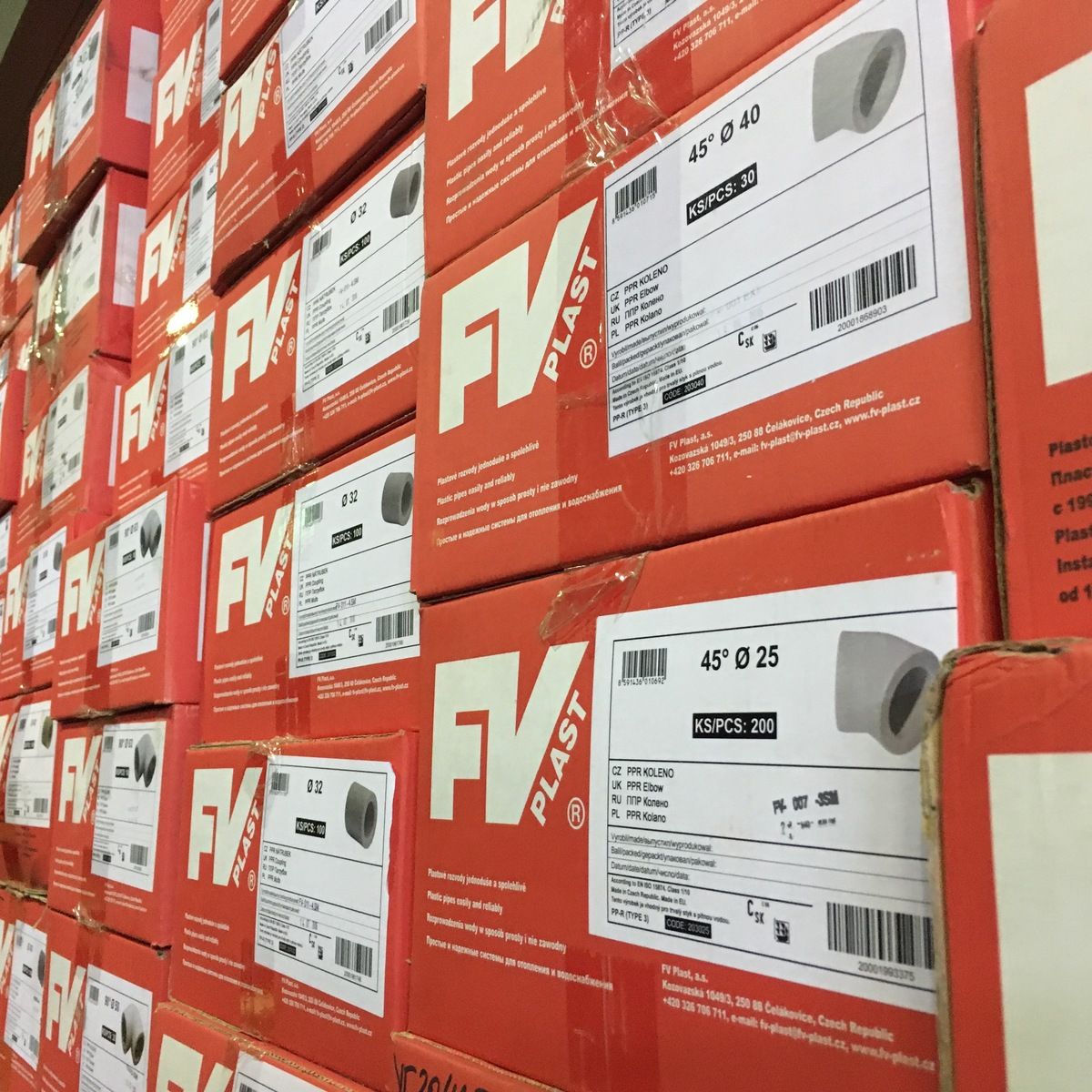

ПП фитинги и тръби ФВ-Пласт, произвеждани в Чехия, се радват на популярност сред потребителите в много страни. Те са подходящи за системи за снабдяване с гореща и студена вода.

Първият параметър е наличието на необходимите диаметри, нетипични съединения и маса. Немаловажен е и външният вид. Ако това е решаващ момент, то по-представително изглеждат тръбите, произведени в Чехия, а турските в сравнение с тях са незабележими. По-специално, чешките тръби ФВ ППР са отличен вариант за студено и горещо водопроводно разпределение.

За тях фирма Фазер произвежда фитинги и аксесоари. Подходящи за подаване на гореща вода са и тръбите ФВ ТЕРМ, но поради високата цена това е нецелесъобразно. Производителят Фазер, за да може визуално да се различат продуктите за студено водоснабдяване, ги маркира с ивици върху бялата повърхност.

Още един нюанс – стойността на SDR. При висок показател се наблюдава отлична проходимост при относително тънки стени. Ниският SDR е признак за ниска проходимост при едновременно голяма плътност и здравина. Здравината и експлоатационният срок също са важни. Не трябва да се пренебрегват и гаранциите на производителите.

На остатъците от полипропиленова тръба, останали след изграждане на тръбопровода, винаги може да се намери приложение. Например, можете да направите стол за вилна или домашна обстановка. Ръководство за изработването му ще намерите в препоръчаната от нас статия.

Изводи и полезно видео по темата

Видео #1. Принципи за избор на ПП тръби:

Видео #2. Препоръки от продавачи на санитарно оборудване за избор на ПП тръби и комплектуващи части:

За всички технически характеристики на изделията, както и за фирмата, която ги е произвела, ще научите от маркировката, намираща се директно върху изделието. Не забравяйте да ги проучите при покупка. Не пренебрегвайте и съветите на специалистите.

При добра начална подготовка можете самостоятелно да конструирате отлична водопроводна система за своя дом. Ако имате съмнения в собствените си сили, по-евтино ще излезе решението да се обърнете към водопроводчици. В противен случай преправянето може да доведе до значителни допълнителни разходи.

Разкажете за това как сте купували полипропиленови тръби и фитинги за сглобяване на домашни или вилни комуникации. Споделете критериите, повлияли на вашия избор на продукция. Оставяйте, моля, коментари, задавайте въпроси и публикувайте снимки по темата в разположения по-долу блок.
