Монтаж на водопровод от полипропиленови тръби: типични схеми на окабеляване + монтажни особености

Металните тръби вече не се считат за единственото правилно решение за организиране на вътрешнодомови инженерни комуникации. Все по-често собствениците на стопански обекти залагат на монтаж на водопровод от полипропиленови тръби, отличаващи се с ценова достъпност и издръжливост.

Изборът обещава по-малки финансови разходи, а критериите за обслужване и експлоатация на полипропилена изглеждат по-привлекателни в сравнение с метала. Но преди да пристъпите към сглобяване на водния контур, е необходимо да изясните особеностите на избора и монтажа на полимерните тръби, съгласни ли сте?

На решаването на тези въпроси е посветена статията. Ние описахме характеристиките на различни изделия от тръбен прокат, дадохме разшифровка на маркировката им и посочихме работните схеми за разпределение. Освен това в статията е представена подробна инструкция за сглобяване на магистралата, както и са изброени техническите нюанси на устройството на водопровод от ПП тръби.

Отличителни черти на полипропиленовите тръби

Сложната на пръв поглед система от водопровод от полипропиленови тръби е напълно по силите да се направи самостоятелно. Но преди това на майстора-водопроводчик е желателно да получи максимум информация по темата за монтажа на водопровод на основата на ПП тръби.

Тъй като основният елемент на монтажния процес са полипропиленовите тръби, следва да се помни, че в продажба съществуват изделия:

• PN10 – еднослойни за налягане до 10 АТИ;
• PN20 – еднослойни за налягане до 16 АТИ;
• PN30 – трислойни за налягане до 25 АТИ.

PN10. Първият вид полипропиленови тръби за работно налягане до 10 атмосфери е напълно подходящ за монтаж на линия за студено водоснабдяване на битовия сектор и за изграждане на водни топли подове. От такъв материал обикновено се монтира система за студено водоснабдяване с работно налягане до 10 атмосфери.

Тръбите от полипропилен за изграждане на магистрали на водопровода се произвеждат за различна големина на налягането. Обикновено стойността на пределното налягане се посочва от маркировката върху тялото на тръбата. Предназначението за вид водопровод (ТГВ/СГВ) се посочва от цветовите отметки.

PN10. Тръбите са проектирани за работно налягане до 16 АТИ, също се прилагат за разпределение на магистрали СГВ. Те могат да се използват и за изграждане на линии за водопровод на топла вода, ако пределната стойност на температурата в системата не надвишава + 60ºС.

PN20. Модификацията е представена от по-здрави изделия, подходящи за монтаж не само на системи за подаване на студена и топла вода, но и на отоплителни кръгове. Такъв полипропилен може да се използва в системи с повишено работно налягане (до 20 АТИ) и температура на топлоносителя до +80ºС.

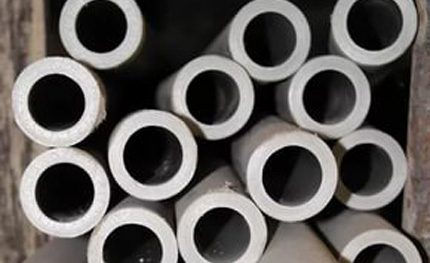

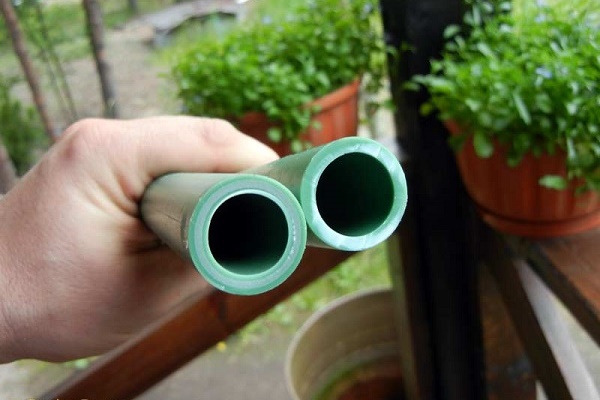

Полипропиленовата тръба от марка PN16 се използва най-често за монтаж на водопровод за студена вода в частното жилищно строителство. Същите тръби могат да се използват за монтаж на магистрали за топла вода при условие на температурно съответствие.

PN25. Това са тръби за отоплителни системи, но могат да се използват и за водопровод за топла вода. Направени са на базата на същата трислойна технология. Само армиращият слой е изпълнен от алуминиево фолио. Граничната стойност на работната температура е +95ºС.

Изделията под марка PN25 се позиционират като иновативна разработка, благодарение на която успяхме да се отървем от съществен недостатък на полипропиленовите тръби – термичното разширение. По същество тези изделия са универсален продукт, който може да се използва за изграждане на водопроводи от всякакъв тип.

Трябва да се вземе предвид особеността на монтажа на такива тръби – при запояване армиращият слой се отстранява. На нагряване с поялник подлежи само полипропиленовата основа.

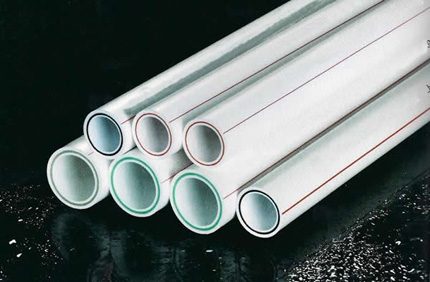

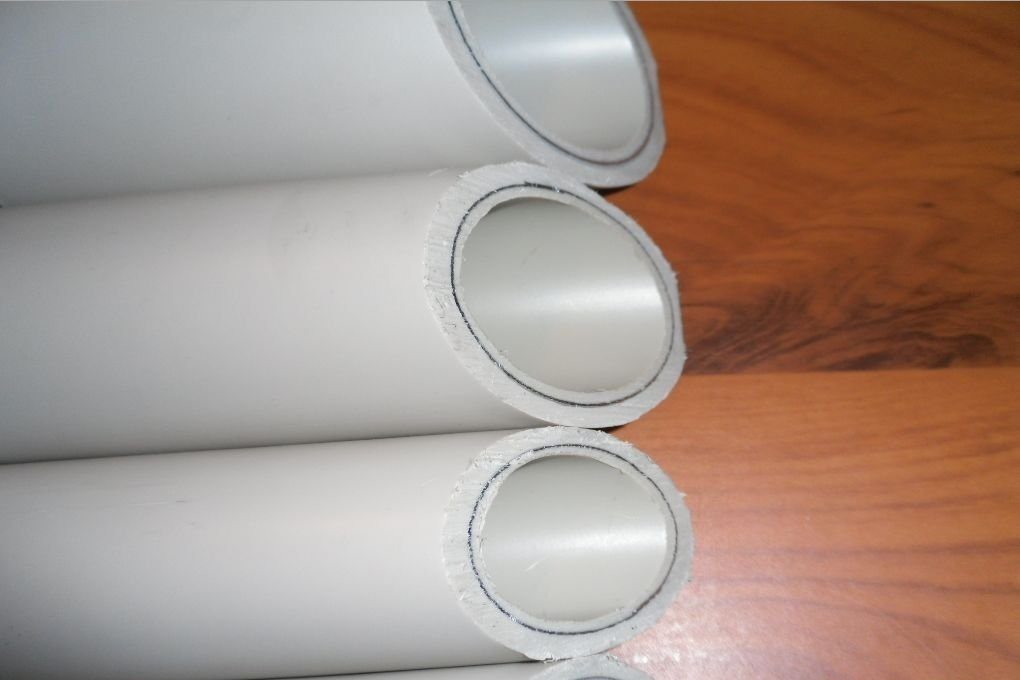

Структура на полипропиленова тръба, предназначена за използване в отоплителни системи. Като армиращ слой тук се използва алуминиево фолио, което не по-малко успешно изпълнява функцията на топлоизолатор.

Цялата съществуваща гама от полипропиленови тръби за водопровод, като правило, се маркира въз основа на конкретното предназначение.

Обикновено маркировката представлява цветни ленти, нанесени директно върху външната стена на тръбата:

• сини/зелени за студена вода,
• червени/кафяви за топла вода или отопление,
• оранжеви за всякакви водопроводни системи.

Цветната маркировка улеснява избора на тръби.

Типови схеми за разпределение

Съществуват множество схемни решения относно разпределението на водопроводните линии от полипропилен. Всяка отделна схема обикновено се разглежда, като се вземат предвид финансовите разходи за изграждане и с оглед на техническите изисквания към помещенията на обекта.

Най-често се прилага класическа схема на разпределение, еднотипна по отношение на линиите за студена и топла вода.

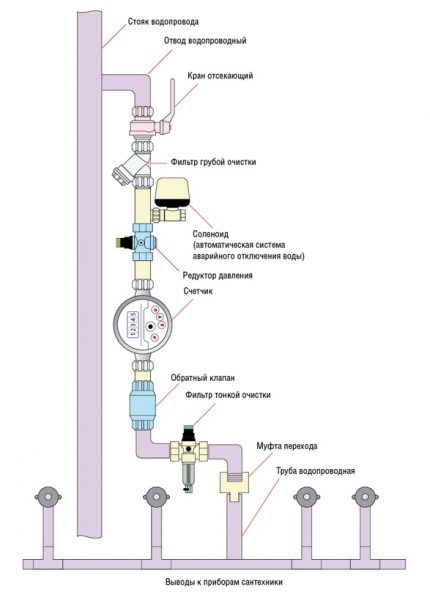

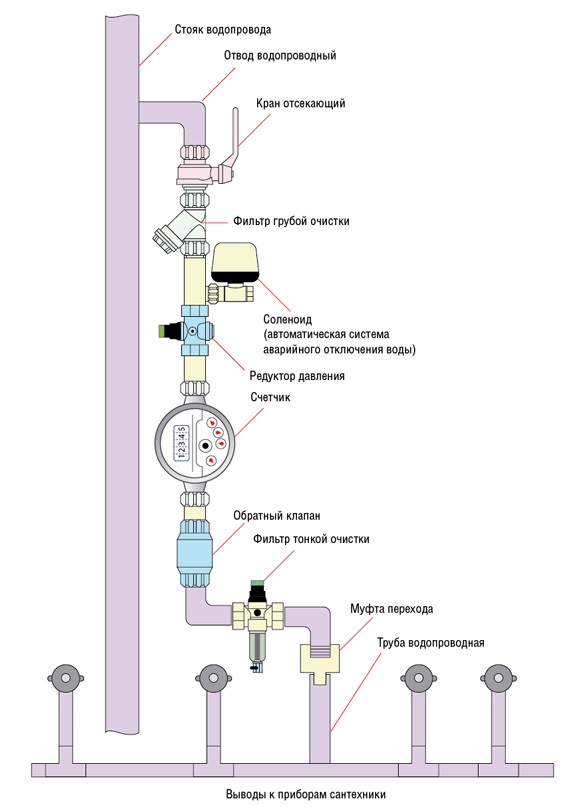

Стандартна схема за разпределение на студена/топла вода в домовете на общинското стопанство. Подобни решения се срещат по-често от другите. Въпреки това в частните домове схемата може да се различава донякъде поради различната планировка на жилищните помещения (+)

Подаването на вода се осъществява от щранг на централизирания водопровод чрез отклонение на тръбата с поставен на нея спирателен кран. След това последователно се монтират системните елементи: филтър, редуктор, водомер, възвратен клапан и се осъществява свързване към разпределителен колектор.

От колектора студената или горещата вода се разпределя към санитарните уреди. Такова решение традиционно се използва при разпределението на водопровода в апартамент.

Много частни домакинства ползват автономна водоснабдителна система. Затова отклонението от традиционните схемни решения в такива случаи не се изключва. Но обикновено принципът на колекторното разпределение за водоснабдителните системи (не за отоплението) се запазва във всеки случай.

Бойлерните системи на частното домакинство често предвиждат само подвеждане на студена вода. Като източник на студена вода може вместо централизирания водопровод да служи например сондаж. Тогава схемата на разпределение може да бъде приблизително следната:

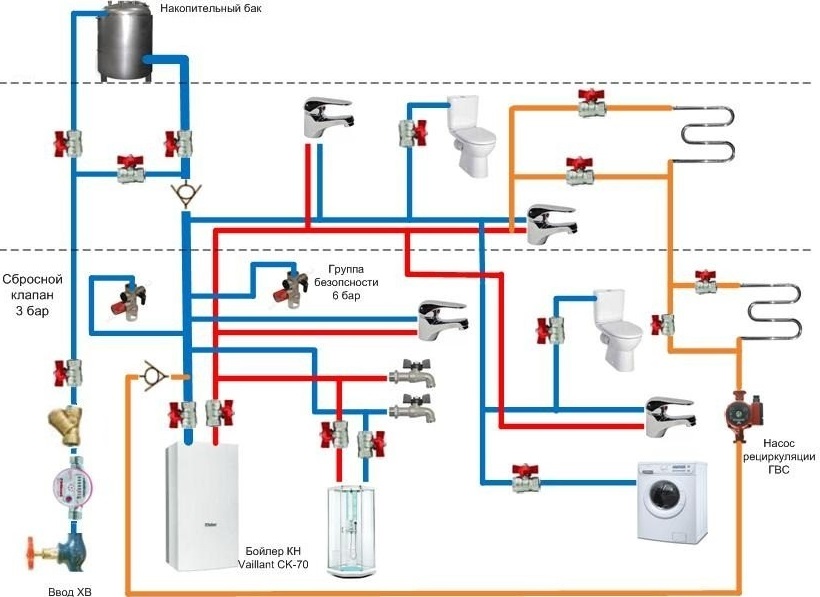

Разпространено схемно решение за разпределение на водоснабдяването в частен дом. Тук се използва само един главен вход – студена вода. Горещата вода се получава чрез бойлерна система (+).

Схемата на разпределение във всеки вариант трябва да предвижда наличие на спирателни (отсекателни) вентили за всеки отделен санитарен уред. За схемите от автономен тип (с котли или бойлери) е характерно задължителното наличие на обходни линии на уредите, които изпълняват функционалния процес.

Подобни решения позволяват оперативно да се превключва системата от автономен режим в режим на централизирано снабдяване при необходимост.

Повече за разпределението на водопровода в частен дом е написано в тази статия.

Особености на монтажа на тръби от полипропилен

Изграждането на водопроводна система на основата на полипропиленови тръби обикновено е съпроводено с придобиване на специален инструмент и набор от елементи – фитинги, осигуряващи пълноценен монтаж. Специалният инструмент – поялник за полипропиленови тръби – може да се купи или по-разумно да се наеме.

Изграждането на водопровод от ПП тръби изисква спазване на редица технически и технологични нюанси:

От комплекта необходими инструменти ще е нужен резачка за тръби (специални ножици). Но обрязването на полипропиленовите тръби е напълно допустимо да се извърши с ножовка за метал. За измервания ще е необходима строителна рулетка, както и маркер (молив) или нещо подобно.

Няма да е излишна в монтажа ъглова линийка или транспортир. За пълния комплект са нужни също гаечни ключове или разводен ключ.

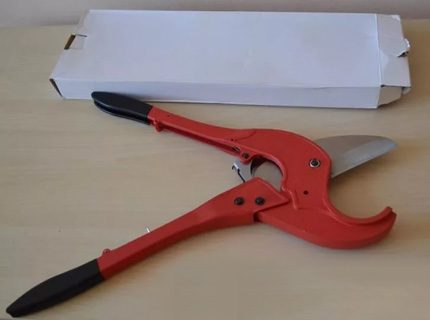

Един от основните инструменти, необходими за извършване на работи по монтажа на полипропиленови тръби. Тръборезът за полипропилен позволява бързо и точно да се извършва рязане. Въпреки това този инструмент може да се замени с обикновена ножовка за метал.

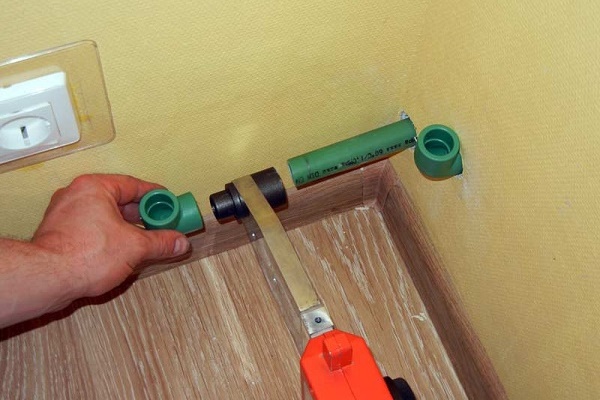

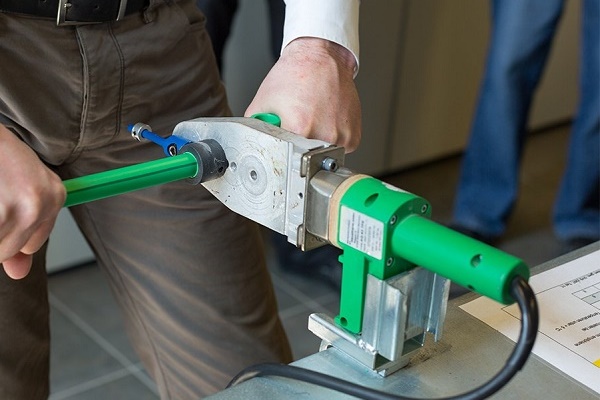

Някакви особени технологични действия процесът на сглобяване на полипропиленови тръби не изисква. Но все пак е необходим поне малък опит в работата със заваряване на полипропилен. Пълното отсъствие на умения заплашва да доведе до неприятни последствия при експлоатацията на водопровода в бъдеще.

А последователността на работа е приблизително следната:

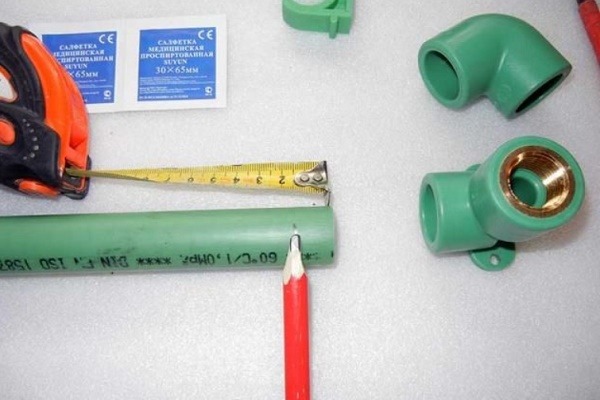

1. Отрязва се по размер тръбата на водопроводната линия.
2. Мястото на рязане и съединението се почиства от неравности.
3. Подбира се и се нагажда необходимият фитинг-елемент.

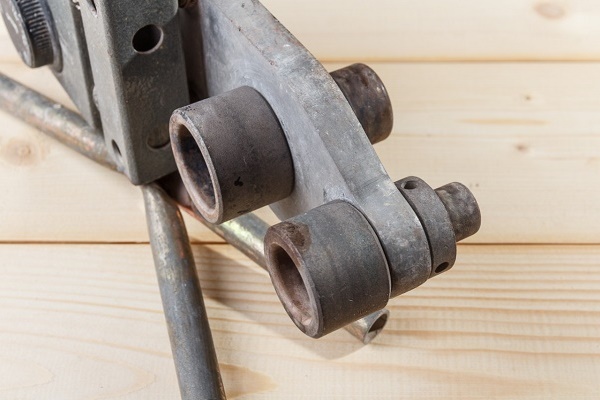

4. Поялникът за полипропилен се оборудва с подходящи наставки.
5. Включва се нагрев на поялната станция – граница на нагрев 260ºC).
6. Съединяваните елементи (фитинг и край на тръба) се поставят в контакт с наставките.
7. Нагряват се за няколко секунди (4-10), в зависимост от дебелината на стената.

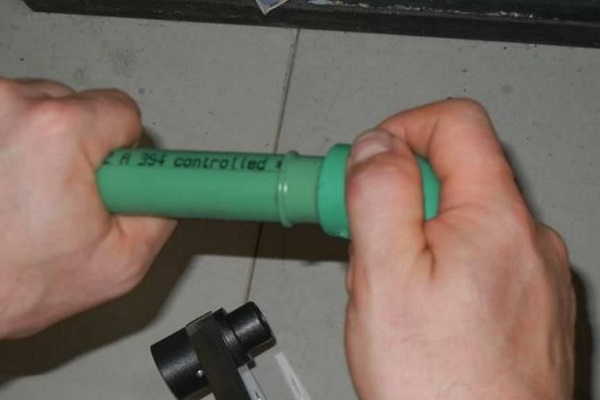

8. Свалят се от наставките и на ръка бързо се съединяват, като се вкарва краят на тръбата в тялото на фитинга до упор.

Особеността на последното действие се състои в това, че то трябва да се извърши достатъчно бързо с ясна фиксация на тръбата и фитинга в едно положение. След съединяването на елементите трябва да се изчака поне 30 секунди. Това време е достатъчно за втвърдяване на нагретите участъци и плътното им съединяване едни с други.

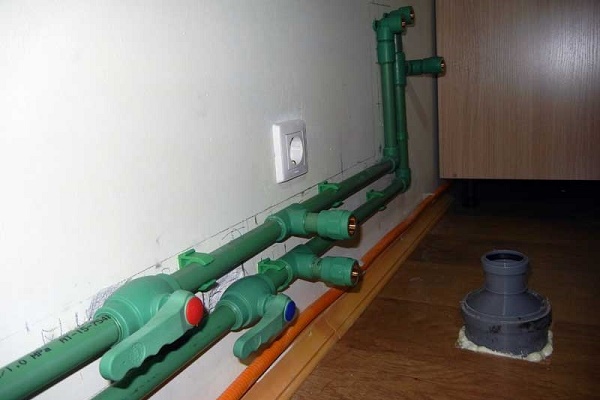

За грамотно изпълнение се счита монтажът на всякакъв вид водопровод от полипропиленови тръби, когато прокарването на линиите се извършва от санитарните уреди към основния водоизточник. Монтажът на тръбите трябва по възможност да се извършва праволинейно, успоредно на пода или стените на сградата.

Ако магистралите за топла вода (ГВС) и студена вода (ХВС) се намират в непосредствена близост една до друга, препоръчително е линията за студена вода да се монтира над линията за топла вода.

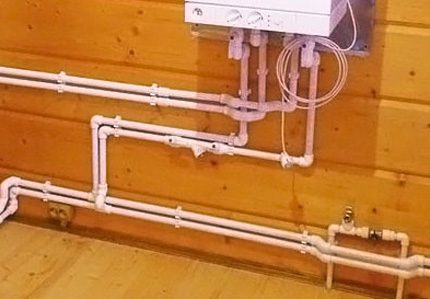

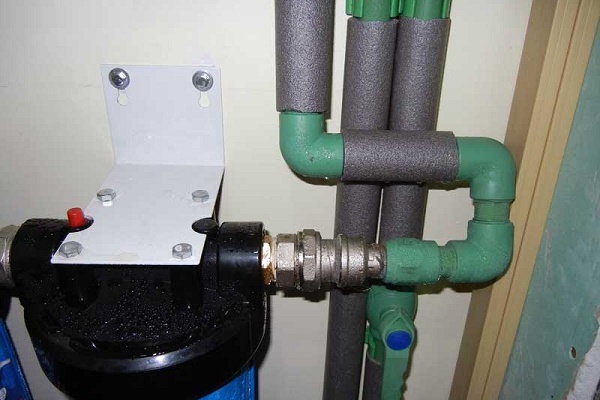

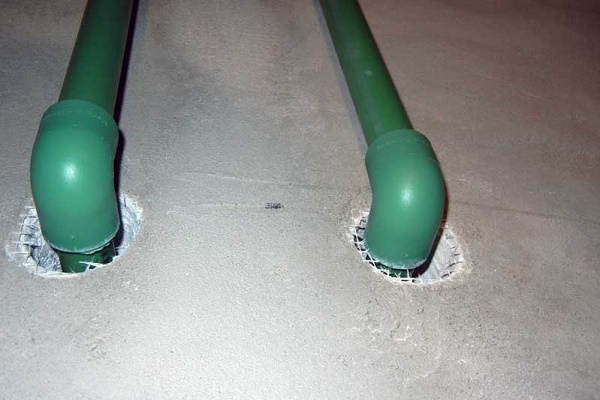

Пример за успешен монтаж на водопровод на основата на полипропиленови ръкави. Подобни решения са характерни за частни вилни постройки. В условията на градски апартаменти често се опитват да правят скрити системи (скрити в стените).

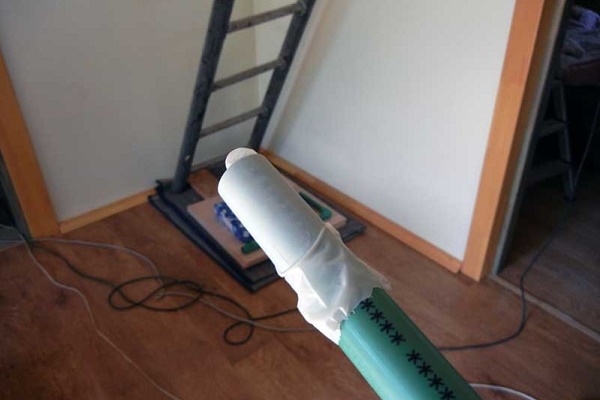

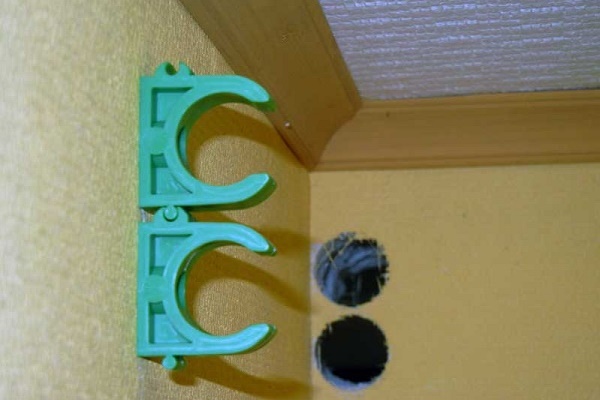

Полипропиленовите тръби, ако ги сравняваме с метална тръба, притежават значително по-малка твърдост. Затова, извършвайки монтаж на полипропилен, трябва да се обръща внимание на надеждното закрепване на тръбопроводите към основата. Крепежните опорни скоби трябва да се разполагат на всеки 1,5-2 m от линията на тръбопровода.

Магистралите на водопровода е желателно да се изграждат с оглед на минимални натоварвания върху тръбопроводите. Не се препоръчва да се огъва тялото на полипропиленовата тръба чрез нагряване на мястото на огъване, за да се осъществи по този начин заобикаляне на препятствие. За решаване на подобни задачи трябва да се използват специални фитинги – ъглови или обходни.

Раструбното свързване на частите на полипропиленовия тръбопровод се извършва по метода на заваряване:

Фитинги за ПП водопроводни системи

Терминът фитинг е взет от английския език. Превежда се дословно: монтирам, приспособявам, правя сглобка. Конструктивно фитингът представлява компонент на тръбопровода, по-специално направен от полипропилен.

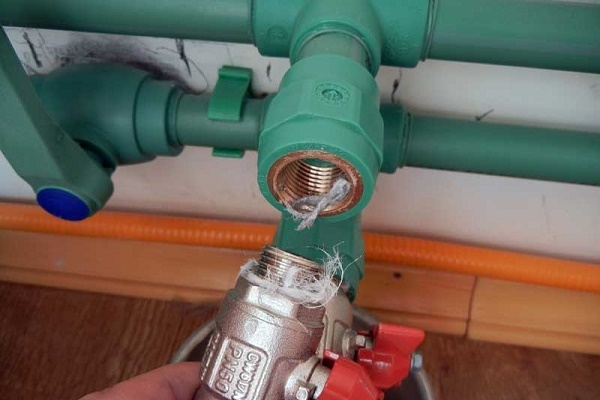

Този компонент може да има форма на ъгъл (90º или 120º), тройник, кръстовина и др. Има фитинги с резбови вложки за присъединяване на спирателна и друга арматура. Има специални обходни елементи, които позволяват внимателно да се заобиколят местата, където една тръба се удря в друга.

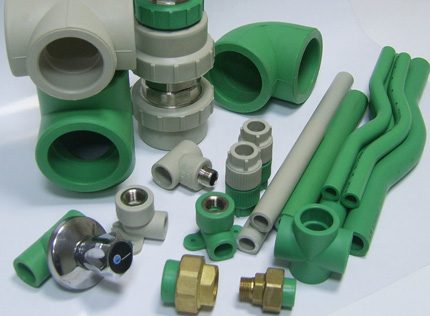

Заедно с полипропиленовите тръби се произвежда огромно разнообразие от фитинги. Монтажните елементи – фитингите – значително разширяват свободата на монтажа и позволяват да се избере най-приемливата технология за изграждане на водопроводни системи.

Използвайки всеки от тези монтажни елементи, е удобно да се изграждат схеми за разпределение на водопровода в почти всяка тяхна конфигурация. Например, за да се свържат две полипропиленови тръби по права линия, се използва муфа.

Същият фитинг се използва, ако е необходимо на прав участък да се извърши преход от тръба с един диаметър към тръба с друг диаметър. Лесно е да се свържат тръби с завой чрез ъглови фитинги.

Произвеждат се фитинги от различен тип за монтаж на водопроводи с полипропиленови тръби. Ако един тип от тези елементи е предназначен за използване чрез запояване, другият тип се прилага за механични резбови връзки.

Фитингите за механично резбово съединение позволяват чрез метод на силово обтискане да се създаде доста здраво и надеждно съединение, като се изключи технологията на запояване от процеса.

Освен традиционните монтажни методи – запояване на полипропилен и механични съединения, се прилага технология на залепване на елементите на схемата. Предимствата на такава технология са получаването на качествен външен вид на водопроводната система поради пълното отсъствие на каквито и да е деформации.

Освен резбовата съединителна методика не рядко се използва технология на залепване на частите на водопровода. Например, с помощта на специално лепило, тройници и полипропиленови тръби може лесно да се направи със собствени ръце разпределителен колектор за студена вода (ХВС).

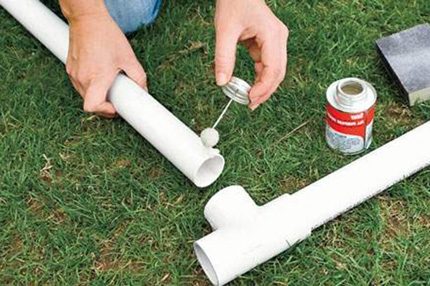

Действията на майстора-водопроводчик в този случай се свеждат до следните стъпки:

1. Тръбата се изрязва по размер и се почиства от неравности.
2. Повърхността на тръбата в мястото на съединението се обезмаслява.
3. Върху повърхността равномерно се нанася слой лепило.
4. Краевата част на тръбата се вкарва вътре във фитинга до упор.

Времето за изсъхване на лепилото е 20-25 минути.

Изводи и полезно видео по темата

Полезни съвети за правилно заваряване на ПП тръба ще научите от следния видеофрагмент:

Очевидно е, че внедряването на полипропиленовите тръби в състава на постоянно използваните санитарни материали се превърна в нещо като технологична революция. Отсега нататък се появи възможност да се изграждат водопроводи с висок икономически ефект. При това надеждността и качеството останаха на нивото на същите метални тръби.

Единственото ограничение за пропилена е температурата. Но в битовия сектор температурните параметри напълно съответстват на характеристиките на полипропиленовите тръби.

Имате ли личен опит с монтаж на водопровод от полипропиленови тръби? Искате ли да споделите натрупаните знания или да зададете въпроси по темата? Моля, оставете коментари и участвайте в обсъжданията – формата за отзиви се намира по-долу.
