Монтаж на полипропиленови тръби със собствените си ръце: технология на работа с ПП тръбопровод

Решихте да направите основен ремонт в апартамента? Тогава трябва да имате предвид, че без подмяна на водопровода той ще бъде непълноценен. Съгласете се, ще бъде жалко, ако веднага след ремонта една от тръбите протече и, не дай боже, наводните съседите. Отлична алтернатива на остарелите водопроводни комуникации са пластмасовите тръби.

Да се направи пластмасово разпределение на отоплителната система или водопровода в апартамента е доста лесно. За да извършите монтаж на полипропиленови тръби със собствени ръце, е необходим само комплект специално оборудване и минимум технически умения.

По-нататък ще ви разкажем какви инструменти са необходими за работата и как да ги използвате правилно. Освен това в статията ще намерите информация как правилно да съставите схема на разпределение на пластмасовия тръбопровод, както и поетапна инструкция за заваряване на полипропиленови тръби. В помощ на домашния майстор сме подбрали тематични видеоклипове.

Анатомия на полипропиленовите тръби

Повечето полипропиленови (ПП) тръби са еднакви само на пръв поглед. По-детайлното им разглеждане ще позволи да се забележат разлики по плътност на материала, вътрешна структура и дебелина на стените. От тези фактори зависи сферата на приложение на тръбите и особеностите на техния монтаж.

Класификация на ПП материала

Качеството на заваръчния полипропиленов шев и експлоатационните характеристики на тръбите до голяма степен се определят от технологията на производство на ПП.

Съществуват следните разновидности на детайли, в зависимост от материала, от който са изработени:

1. PРН. Еднослойни изделия, изработени от хомополипропилен. Използват се в промишлени тръбопроводи и системи за студено водоснабдяване.
2. РРВ. Еднослойни изделия от блоксополимер на ПП. Използват се при монтаж на подови отоплителни мрежи и студени тръбопроводи.
3. PPR. Еднослойни изделия, изработени от рандомсополимер на ПП. Използват се в системи за водоснабдяване и домашно отопление с температура на водата до +70°C.
4. PPS. Трудно запалим вид тръби с работна температура до +95 °C.

Съществуват още многослойни армирани детайли от ПП.

При нагряване до 80 градуса армираните ПП тръби се удължават с 2-2,5 мм/м, а обикновените еднослойни – с 12 мм/м

Те имат допълнителна вътрешна алуминиева обвивка, която рязко намалява температурните удължения, улеснявайки монтажа на разводката и безопасността на експлоатацията.

Недостатък на тези изделия е необходимостта преди запояване да се снеме горният полимерен слой и алуминият на дълбочината на проникване на тръбата във фитинга.

Подробно видовете ПП тръби по материал на изработка и фитингите разгледахме в друга наша статия.

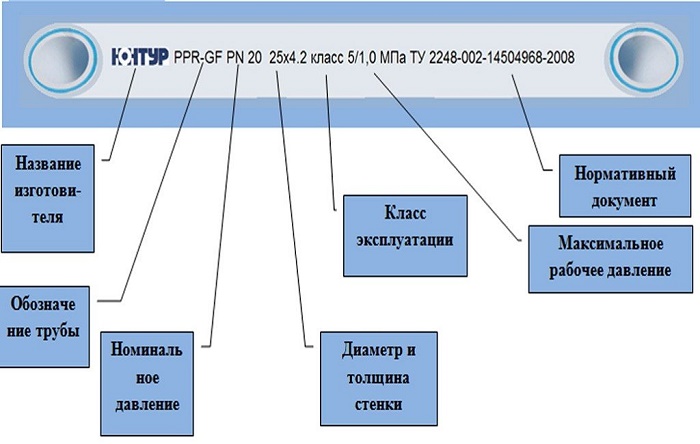

Как изглежда маркировката?

Можете да изберете необходимите тръби и фитинги за пластмасова разводка в строителния магазин и самостоятелно. Трябва само да знаете условните обозначения на маркировката.

Показателите могат да бъдат в друга последователност и на чужд език, но всяко разшифроване трябва да знаят мениджърите на магазина.

За определяне на сферата на приложение на полипропиленовите изделия основен е показателят PN. Това е показател на номиналното налягане в kgf/cm² (1 kgf/cm² = 0,967 атмосфери), при който експлоатационният ресурс не се променя. Базовата температура на топлоносителя при изчислението се приема равна на 20 °C.

В битовата сфера се прилагат 4 основни типа ПП тръби с различни показатели PN:

1. PN10 – за студено водоснабдяване;
2. PN16 – за студено и за топло водоснабдяване;
3. PN20 – за гореща вода и отоплителни системи;
4. PN25 – за отоплителни системи, особено от централен тип.

Изделията с PN25 често имат голяма линейна дължина, затова практически винаги са армирани с алуминиево фолио или здраво стъклено влакно за по-малко разширение при нагряване. Препоръчваме да се запознаете по-подробно с маркировката на ПП тръби за отопление.

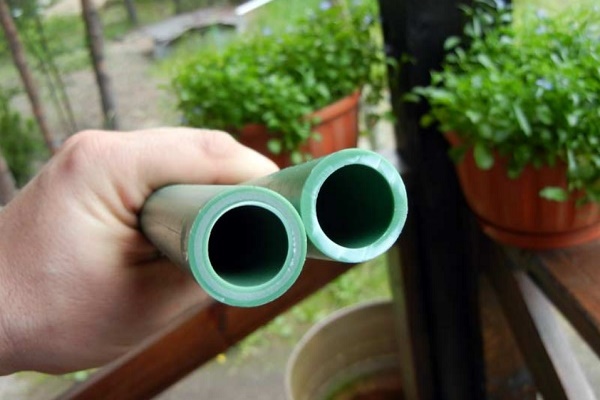

Външен вид и вътрешна структура

Качествените ПП тръби имат на среза идеално кръгла форма. Дебелината на стените и на армиращия материал трябва да бъде еднаква по цялата обиколка, не трябва да има прекъсвания на алуминия или стъкленото влакно.

За изрязване на горния слой пластмаса и фолио на армираните тръби трябва да закупите специален инструмент – шейвър. Той е евтин и лесен за експлоатация.

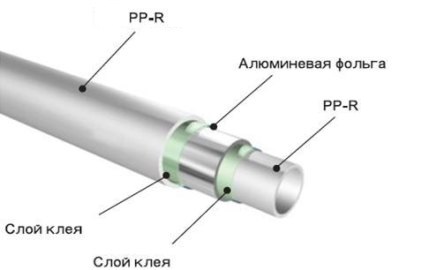

Армираната тръба традиционно се състои от три слоя: вътрешен и външен полипропиленов и среден алуминиев или от стъклено влакно. Повърхностите на тръбите трябва да бъдат гладки, без издутини и вдлъбнатини.

Цветът на материала може да бъде зелен, бял или сив, но от това качеството и характеристиките на тръбите съвсем не зависят.

Предимства и недостатъци на ПП

Предимствата на ПП тръбите при монтаж на вътрешно отопление и водоснабдяване са очевидни и се потвърждават от тяхното безразделно доминиране в тази сфера.

Свойствата, които правят тази продукция приоритетна за сглобяване на вътрешнодомови комуникации, са:

• безшумност;
• здравина при удари;
• лекота;
• устойчивост на корозия;
• дълготрайност;
• херметичност на съединенията;
• евтиния;
• невъзприемчивост на вътрешните стени към наслагвания.

Но полипропиленовите тръби имат и отрицателни страни, които причиняват неудобства при монтажа:

• липса на гъвкавост;
• силно относително удължаване при нагряване;
• необходимост от наличие на специален инструмент при свързване на отделните елементи.

Специалистите, които ежедневно извършват сглобяване на ПП тръби, отдавна са разработили начини за компенсиране на изброените недостатъци, затова няма особени алтернативи на полипропилена.

Подготовка за монтаж на ПП тръби

Водопроводното разпределение не може да се направи само с ръце и тръби, затова трябва да се запознаете със схемите на отопление и водоснабдяване, необходимите инструменти, начините на свързване и използваните материали.

Сглобяването на системата за водоснабдяване от ПП тръби включва редица традиционни етапи:

Етап #1. Съставяне на проекта

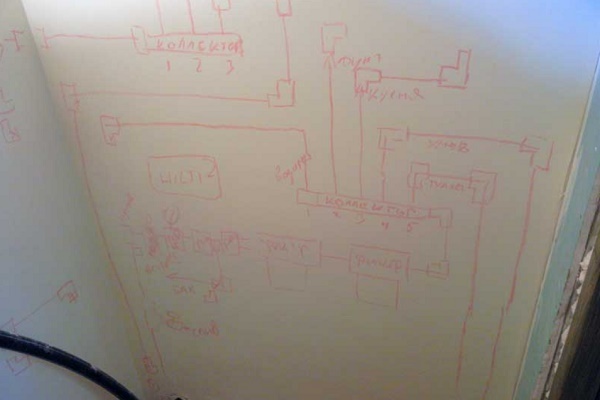

Преди да закупите материал за монтаж на отопление и водопровод, трябва да определите схемата на тяхното разпределение.

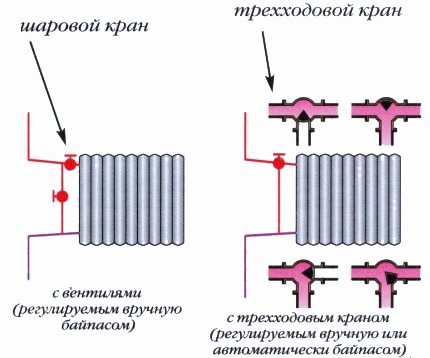

Можете да свържете радиаторите към отоплителния кръг по четири основни начина:

• проточен;
• с нерегулируем байпас;
• с вентили;
• с трипътен клапан.

Окончателният избор на вариант за монтаж обикновено се определя от финансовите възможности на собствениците на апартамента, тъй като спирателната арматура не е евтина.

Особеностите на монтажа на отопление от полипропилен разгледахме подробно в тази статия.

Схемите с регулируеми вентили позволяват без вреда за хидродинамиката на системата да се регулира мощността на радиаторите отделно във всяка стая на къщата.

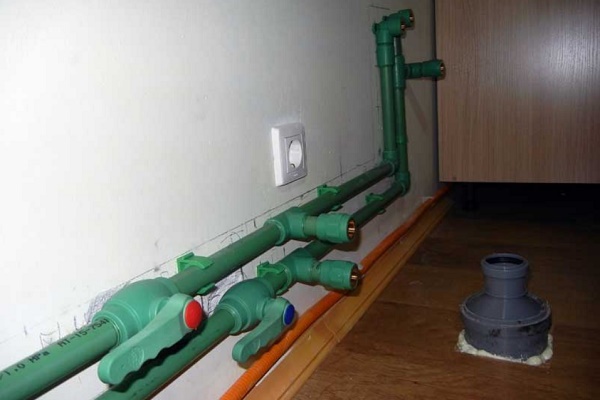

Водопроводът също има основни принципни схеми на проектиране на разводката, но те са само две: колекторна и тройникова (традиционна в апартаментите).

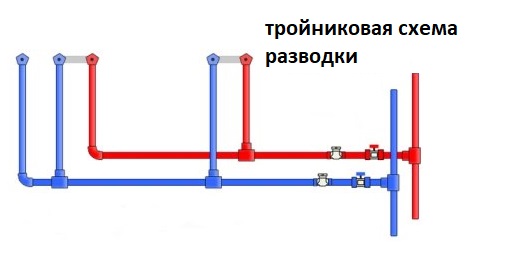

Тройниковата схема се монтира в апартаменти, където малката дължина на тръбите и малкият брой едновременно използвани санитарни уреди не водят до спадане на налягането в общия контур.

Тройниковата схема се нарича още последователна. Тя подразбира прокарване по протежение на всички санитарни уреди на една тръба, от която с помощта на тройник последователно се правят отклонения.

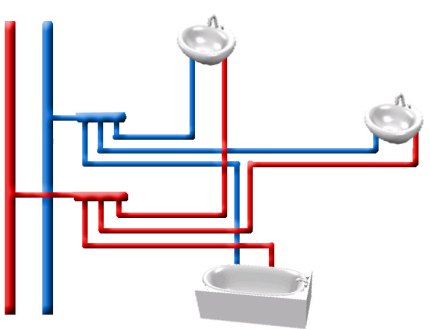

Колекторната схема подразбира инсталиране на входа на водата в къщата на колектор във формата на флейта. Той позволява компактно да се направят няколко отклонения в различни посоки.

Колекторната схема се препоръчва за инсталиране в големи къщи, където е възможно спадане на магистралното налягане при едновременно включване на няколко санитарни уреда.

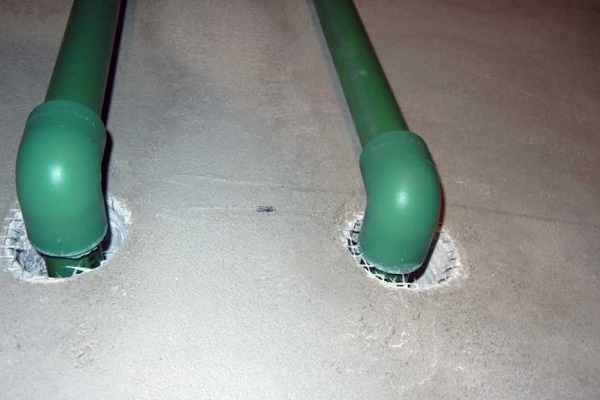

Разводката може да се прави вътре в стените или в отворен вид. Първият вариант изисква детайлни изчисления, отчитащи удължението на тръбите при нагряване.

Съветваме Ви да се запознаете по-подробно с схемите за разводка на водопровода от ПП тръби.

Етап #2. Подготовка на инструментите

Съществен минус на самостоятелната работа с полипропиленови тръби е необходимостта от използване на специален инструмент. Цената на монтажния комплект оборудване е от 100 до 200 долара.

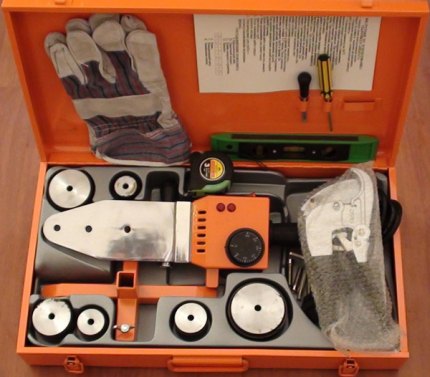

Комплектацията на готовите набори може да се различава при различните производители. Особено върху общата цена влияе мощността на поялника и неговата функционалност.

В такъв набор трябва да влизат:

• електросварочен апарат с поставка или просто поялник за ПП тръби;
• ножици-тръборези;
• шейвер за отстраняване на външния слой и алуминия от армирани тръби;
• калибратор и фаскоотстранител за контрол и регулиране на диаметъра на детайлите;
• наставки за загряване на запояваните елементи.

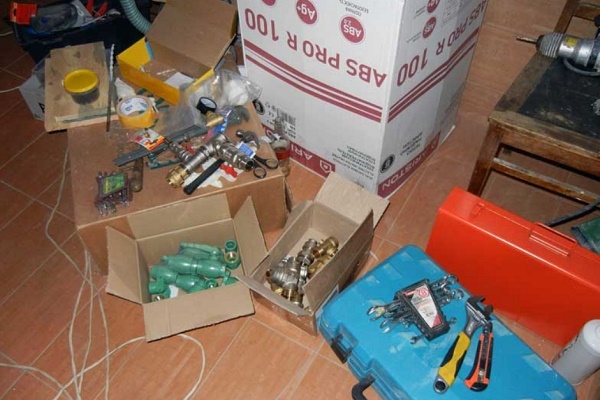

Освен специалното оборудване, за монтажа на ПП тръби ще са необходими разводен ключ, маркер, ролетка и други общодомакински инструменти.

Ако се планират еднократни монтажни работи, тогава можете да вземете поялния набор под наем.

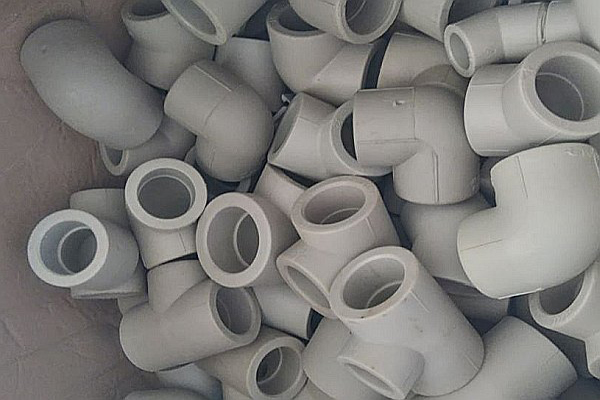

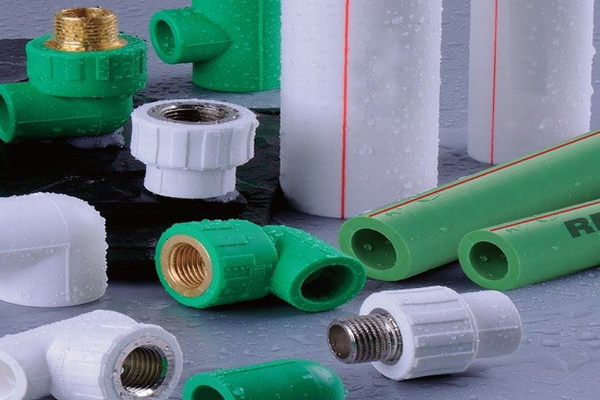

Етап #3. Избор на полипропиленови фитинги

За заваряване на ПП тръби помежду им в различни комбинации, както и за свързването им към санитарни уреди се използват ПП фитинги.

Към тях се отнасят:

• преходници;
• нипелни отклонения;
• съединителни муфи;
• муфи с резба;
• тройници;
• заглушки;
• кръстовини;
• разглобяеми съединители;

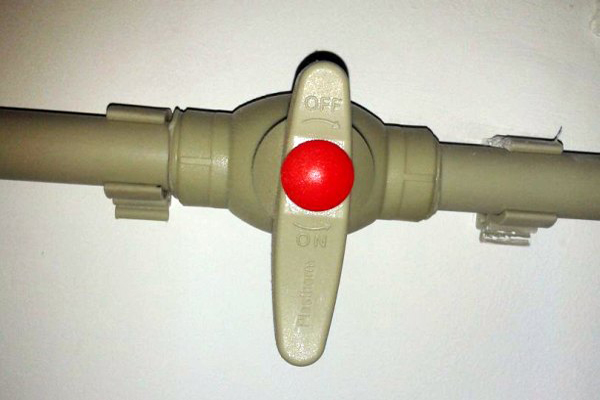

• сферични кранове;
• хомоти.

Няколко съвета за избор на фитинги и монтаж на тръби:

Качеството на полипропилена и дебелината на стените на фитингите също може да се различава, затова трябва да ги избирате според маркировката на тръбите.

Етап #4. Избор на схема за свързване

Съществува принципна разлика при запояването на тръби с диаметър до 63 мм и от 63 мм. Тръбите, които са равни или по-големи от този размер, се запояват челно, а тези, които са по-малки, се съединяват по муфтов метод.

Последният предполага формиране на съединението благодарение на това, че разтопеният отрязан край на тръбата влиза на няколко сантиметра в разширената муфа на фитинга.

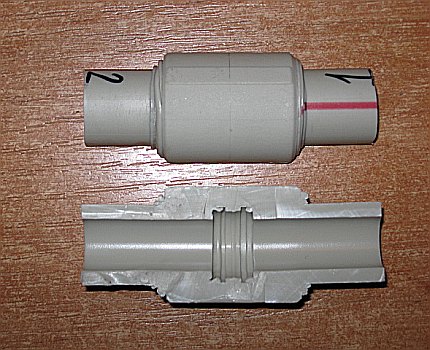

По същия начин се извършват и съединенията на две тръби помежду им с помощта на муфа.

При челното съединение на тръби е важно на съединението им да не се образува издаден навътре наплив: той ще възпрепятства движението на водата, като понижава налягането в системата.

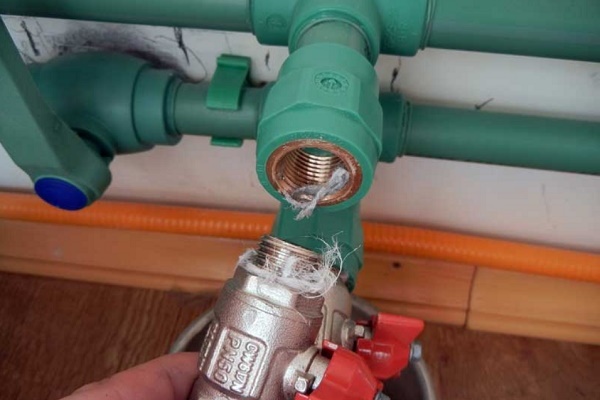

В зависимост от наличието на резбови детайли, съединенията на ПП изделия могат да бъдат:

• разглобяеми;
• неразглобяеми.

Разглобяемите съединения включват запояване към краищата на свързващите се части на два резбови фитинга с външна и вътрешна резба.

Към неразглобяемия тип спада описаният по-горе муфтов метод на съединение чрез запояване на две полипропиленови изделия.

За да се запознаете по-подробно с технологията на заваряване на тръби от полипропилен, отидете на тази връзка.

Поетапна инструкция за заваряване на ПП тръби

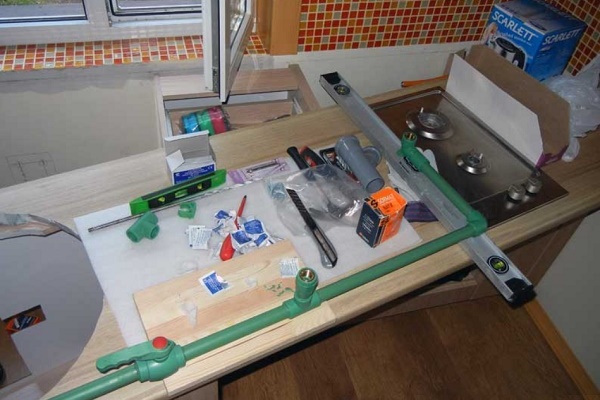

След закупуването на всички необходими тръби и фитинги можете да пристъпите към тяхното заваряване. Този процес ще бъде разгледан поетапно, с илюстрации, за да не останат никакви въпроси.

Стъпка #1 – отрязване на тръби

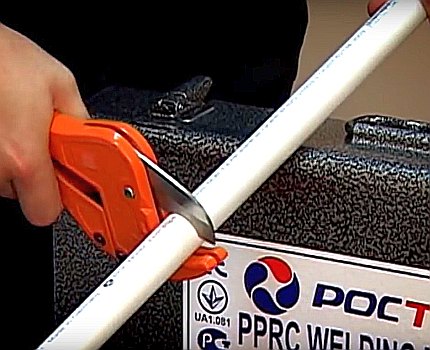

Този процес се извършва с помощта на тръборез. Ако срезът е скосян, по-дългият ръб може да образува наплив при запояване и да стесни вътрешния проход на фитинга.

Тръборезът има широка основа, която помага да се поддържа прав ъгъл при рязане, но това не означава, че не е необходимо сами да контролирате перпендикулярността на среза.

Тръборезите имат максимално ограничение по диаметър, затова трябва да изберете модела, който ще подхожда на закупените тръби.

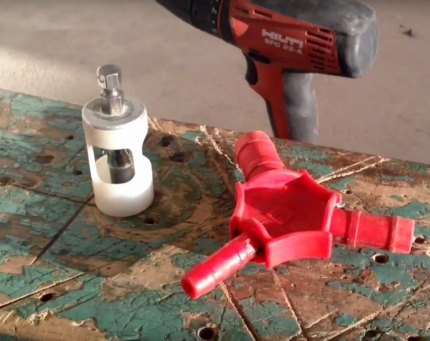

Стъпка #2 – обработка на тръбата и оформяне на фаска

След изрязването е необходимо да се оформи малка фаска на детайла, която ще се вмъква в гнездото. За целта се използват ръчни калибратори с различни размери или наставки за отвертка.

И двата инструмента имат вградени ножове, които оформят фаска със стандартни параметри.

Може да се оформя фаска с наставка за отвертка директно в ръцете, без да се прибягва до твърда фиксация на тръбата в менгеме.

За да се получи срез, трябва да се постави тръбата върху ръчен калибратор и няколко пъти с натиск да се завърти около оста.

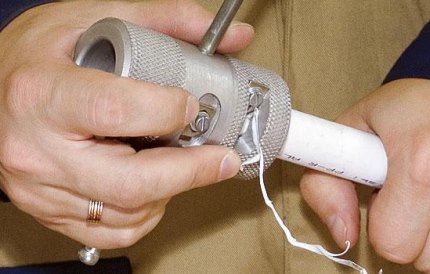

На армираните тръби, освен фаска, се отстранява горният слой от ПП и алуминиево фолио с помощта на шейвер. Той има вид на цилиндър с дръжки и подхожда само за един конкретен размер.

Не се препоръчва да се отстраняват слоевете на армираните тръби с обикновен нож – това може да повреди спояваната повърхност и да намали здравината на съединението.

След оформянето на фаската и отстраняването на алуминиевото фолио е необходимо да се избършат всички детайли начисто.

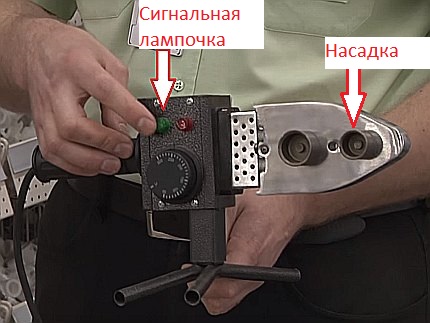

Стъпка #3 – подготовка на поялника

Температурата на спояване на полипропиленовите тръби варира от 260 до 280 °C, но за любителите е по-добре да използват поялници без регулиране или нагряване до 260 °C. Препоръчваме да разгледате по-подробно стойностите на температурата на спояване на полипропилен.

Преди включване е необходимо да се поставят върху накрайника на поялника двустранни наставки (дорн и гилза) и да се постави уредът върху кръстовидна поставка.

Колкото по-мощен е поялникът, толкова повече тръби може да завари за единица време, но за домашни работи е достатъчен 800-ватов уред.

След това трябва да се включи поялникът. При достигане на температура 260 °C върху него ще светне сигнална зелена лампичка.

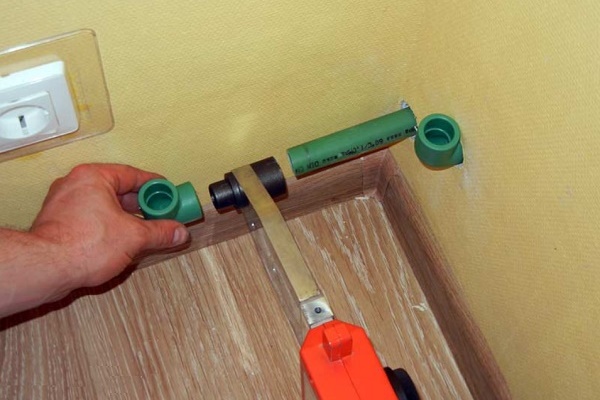

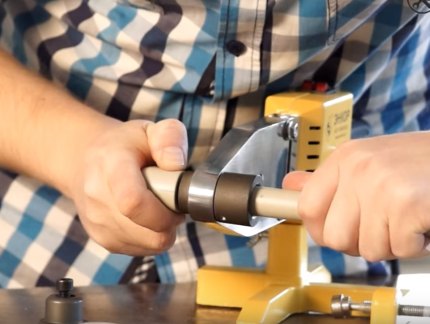

Стъпка #4 – нагряване и свързване на частите

Препоръчва се да се работи с тръбите с ръкавици. За нагряване на детайлите е необходимо едновременно единият съединяван детайл да се постави върху дорна, а вторият да се вмъкне в гилзата.

Присъединяването и разединяването на полипропиленовите детайли с поялника трябва да става направо без въртеливи движения. Аналогично правило важи и при съединението на нагретите изделия.

За спазване на дълбочината на съединението може предварително с маркер да се направи съответна маркировка на тръбата и да се ориентирате по нея при вмъкването на изделието в гнездото.

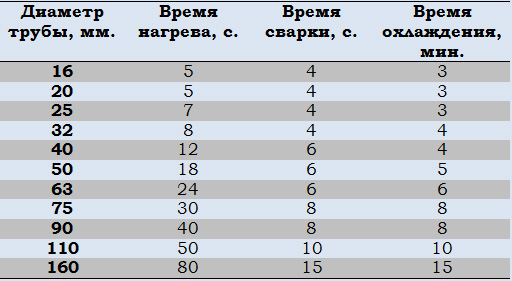

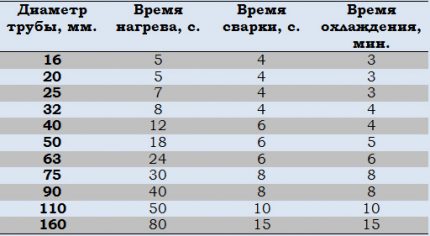

В таблицата по-долу е посочено нормативното време за нагряване, съединение и охлаждане на тръбите, в зависимост от техния диаметър, както и дълбочината на вмъкване в гнездото. При работа в студено помещение времето за нагряване може да се увеличи с 1-2 секунди.

Посочените в таблицата времеви параметри са ориентировъчни. Точните цифри трябва да се видят в инструкцията за конкретния модел поялник.

След нагряване свързваните части трябва да се съединят с усилие с пряко движение до маркираната линия. Важно е да не се допуска завъртане на частите.

Премествания на тръбата и фитинга едно спрямо друго се допускат само в рамките на 4-12 секунди. След това всяко разместване ще се отрази много негативно на качеството на съединението.

При съединяване на частите техните оси трябва да бъдат разположени максимално успоредно, защото след 20-30 секунди ще бъде невъзможно да се коригира кривината.

След съединяването е необходимо да се остави полипропиленът да изстине за времето, посочено в таблицата. Препоръчително е да се огледа полученият вътрешен шев, за да се уверите, че напливът не прегражда прохода. В противен случай ще се наложи да презапоите частите. С това процесът на запояване приключва.

За да избегнете популярни грешки в процеса на заваряване на пластмасата, препоръчваме да се запознаете с правилата и грешките при запояване.

Как правилно да закрепите тръбопровода?

Добрата инсталация на отопление или водопровод не е само качество на съединението, но и прилагане на знанията за това как да се монтират сглобените полипропиленови тръби.

Правилното закрепване на пластмасовата инсталация към стените ще предотврати нейното провисване и деформация при нагряване от гореща вода.

При ремонт понякога се налага със сила да се издърпа тръбата от клипсите, затова дюбелите трябва здраво да фиксират този малък елемент към стената.

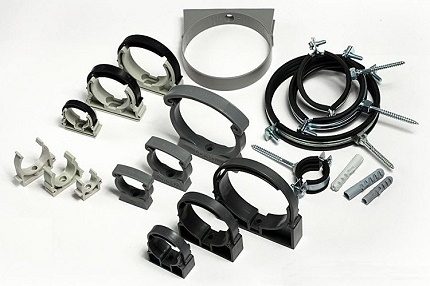

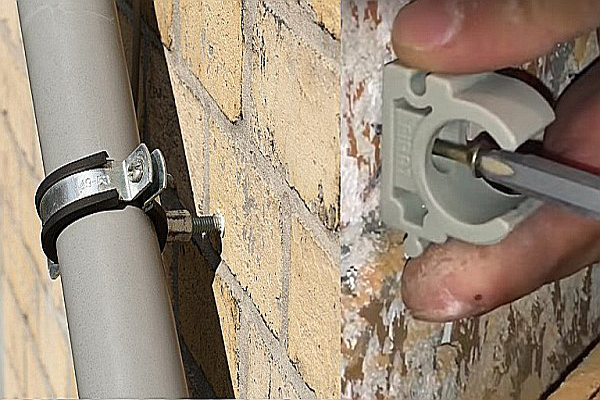

За фиксиране на тръбите се използват: клипси (единични, наборни, със скоба) и скоби (на шпилка, сдвоени, стенни).

На пазара постоянно се появяват нови модели, затова изборът на скоби и клипси е по-добре да се направи директно в магазина. Клипсите основно осигуряват свободно движение на тръбите по оста, а скобите ги фиксират здраво в едно положение.

Особено опасно последствие от неправилен монтаж е пренебрегването на термичното разширение на тръбите.

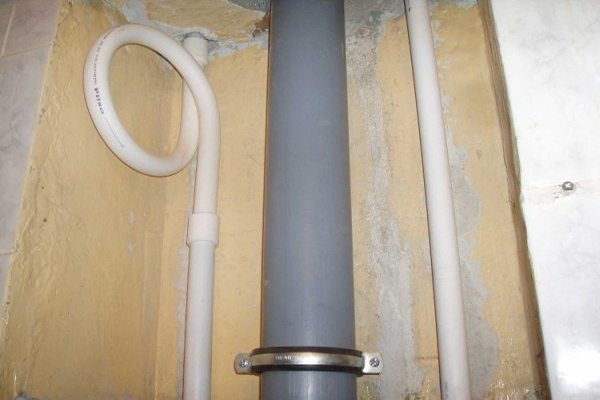

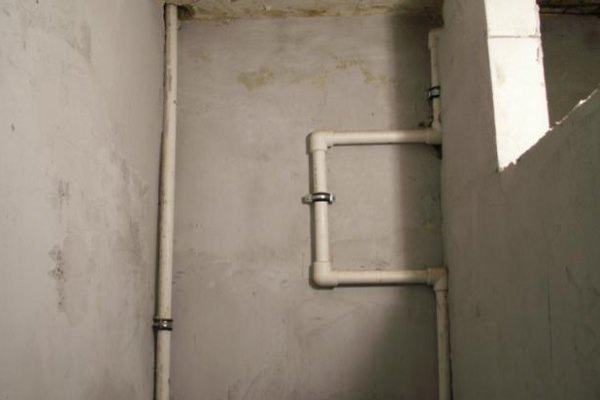

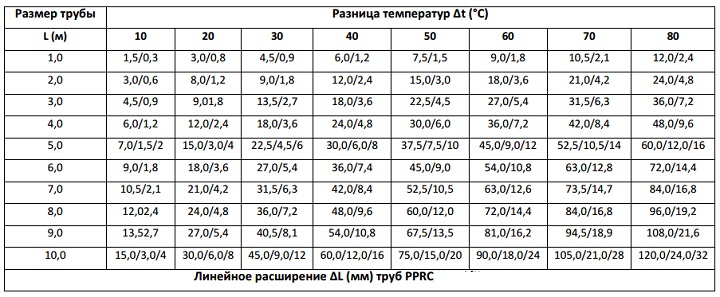

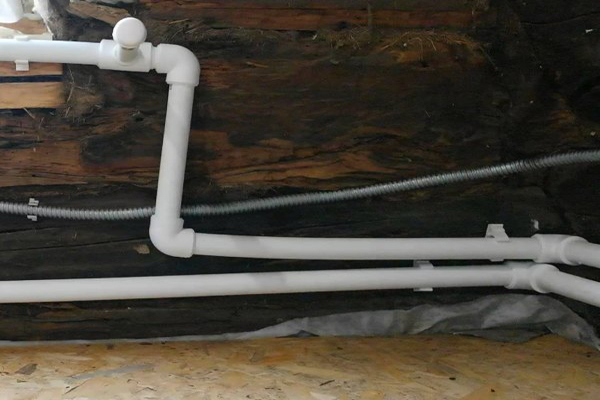

Дължината на обикновените ПП тръби може да се променя при нагряване с 10-15 мм/1 м. При тяхното твърдо фиксиране настъпва деформация на местата на запояване, което може да доведе до разкъсване на съединението. За премахване на напрежението се използват следните видове компенсатори:

• Z-образни;
• П-образни;
• Г-образни
• пръстеновидни.

Правила за работа с компенсатора:

След заваряване на компенсаторите и закрепване на тръбите към скобите и клипсовете може да се пристъпи към изпитване на сглобената система.

Изводи и полезно видео по темата

Алгоритъмът на действията при заваряване на полипропиленови тръби се запомня най-добре след гледане на съответните видеоклипове. Също така ще бъдат показани видовете фитинги и особеностите на тяхното заваряване.

Видове поялници и инструкция за заваряване на полипропиленови тръби:

Тайните на монтажа на ПП тръби:

Видове фитинги и правила за тяхното заваряване:

Горноописаните технологии за монтаж на полипропиленови тръби и фитинги са прости и не изискват професионални умения. Видеоматериалите нагледно демонстрират етапите на процеса на заваряване, които могат да бъдат усвоени самостоятелно за няколко минути.

Затова за сглобяване на водопроводното разпределение със собствени ръце е достатъчно да закупите необходимите материали, да намерите оборудване и да следвате описаните в статията алгоритми на действия.

Искате ли да сглобите пластмасов тръбопровод, но не сте съвсем наясно с нюансите? Питайте за съвет – ще се постараем да ви отговорим максимално подробно.

Или може би сте специалист по заваряване на ПП тръби и искате да споделите ценни съвети с начинаещи? Пишете своите препоръки в блока за коментари – много домашни майстори, които за първи път се сблъскват със заваряване на полипропилен, ще ви бъдат благодарни.
