Полипропиленови тръби за отопление: видове, критерии за избор, маркировка

За полагане на комуникационни системи, необходими за загряване на въздуха в жилищни и служебни помещения, се използват разнообразни материали. Струва си да разгледаме внимателно един от най-търсените варианти – полипропиленовите тръби за отопление.

Те в известна степен отстъпват на стоманените и металопластичните изделия, но по редица показатели превъзхождат техните характеристики. В тази статия ще разгледаме подробно съществуващите разновидности полипропиленови тръби, особеностите на тяхната маркировка, предимствата и недостатъците на употребата.

А също така ще обърнем внимание на монтажа на тръбопровода от полипропилен и ще акцентираме върху тайните на заваряване на тръби от този материал. В допълнение ще разгледаме най-добрите производители, които предлагат на пазара качествени изделия на приемлива цена.

Полипропилен и неговите свойства

Полипропилен (ПП) – полимер, влизащ в групата на термопластите, тоест вещества, чиито свойства се променят в зависимост от показателите на температурата на околната среда.

При 140 °C изделията от този вид пластмаса омекват, а при 170 °C – се топят. За максимална температура за тяхното използване се счита 120 °C.

Въпреки това, с цел предпазливост производителите обикновено посочват допустима температура 90-95 °C, тъй като съчетанието на повишена температура (115-120 °C) с високо налягане 6-7 kgf/m² може да представлява опасност.

При прилагането на ПП изделия е важно да се отбележи, че този вид пластмаса притежава ярко изразено топлинно разширение. При високи температури полимерните части могат значително да се разширят, например дължината на триметрова тръба се увеличава с 3 cm.

Предимства на тръбите от полипропилен

Изработените от този вид полимер изделия притежават множество предимства:

• имат цялостна конструкция без надлъжен шев;
• пластмасовите части не подлежат на корозия;
• имат лек тегло, улесняващо транспортирането и складирането;
• могат да се прилагат дори при високо налягане;
• лесни са за монтаж, което позволява сглобяване на конструкциите самостоятелно, без привличане на професионалисти;
• полипропиленовите изделия могат да се експлоатират дълго време (50 и повече години);
• цената на подобни елементи е по-ниска от тази на техните аналози (стоманени, металопластични);
• притежават ниски показатели на топлопроводимост, благодарение на което топлинните загуби се свеждат до минимум;
• не замръзват при минусови температури;
• те практически не създават хидравлично съпротивление, което позволява на водния поток да се движи без шум и вибрации;
• полипропиленовите изделия се смятат за екологично безопасни, те не отделят вредни вещества, а водата не придобива странични миризми;
• подобни елементи се отличават с хигиеничност: полимерите не способстват за развитието на едноклетъчни растения и микроби;
• изделията от полипропилен притежават естетичен външен вид, те не изискват боядисване или друга обработка.

Въпреки това, за да се възползвате от всички тези предимства, е необходимо правилно да изберете тръби за водоснабдяване или отопление.

ГОСТ на пластмасовите тръби

Въпреки че не е предвиден отделен норматив за полипропиленовите тръби, отнасящите се до тяхното качество и характеристики са посочени в единния ГОСТ Р52134-2003. В него са изброени нормите, отнасящи се до монтажните елементи (тръби и фитинги), изработени от термопластични материали, които се използват за отоплителни комуникации и горещо водоснабдяване.

Посочените стандарти важат по отношение на изделията, изработени от следните видове полимери:

• полибутилен (PB, ПБ);
• полиетилен (PE, ПЕ);
• хлориран (PVC-C, ХПВХ) и непластифициран (PVC-U, НПВХ) поливинилхлорид (ПВХ);
• омрежен полиетилен (PE-X, ПЕ-С);
• полипропилен, полимери от същата група (блоксополимер, хомополимер, рандомополимер).

Документът регулира също размерните характеристики на тръбите, условията на употреба и всевъзможните технически качества, като например, запас на здравина, максимални показатели на температура/налягане (те определят категорията, към която се отнася даденото изделие).

ГОСТ Р 52134-2003, при разработката на който са взети предвид международните стандарти и изисквания към термопластичните тръби, може да се използва за оценка на качеството на полимерните елементи.

Нормативите ще бъдат полезни също за изчисляване на дебелината на стените на изделията: като се знаят необходимите условия на експлоатация и срока на експлоатация на тръбата, може да се установи кои детайли ще подходят в дадения случай.

Трябва да се има предвид, че ГОСТ Р 52134-2003 в никакъв случай не противоречи на ГОСТ 18599 (стандарт за изделия от ПЕ) и на ГОСТ 51613 (нормативи за ПВХ), а ги допълва.

Тръбите от ПП се използват за различни строителни работи:

• при изграждане на централизирано отопление;
• организиране на котелни инсталации;
• полагане на студено/горещо водоснабдяване;
• изграждане на щрангове;
• монтаж на «топъл под».

Освен това подобни елементи могат да бъдат използвани в селското стопанство за конструкции на дренажни системи и отвеждане на почвени води, както и в промишлеността за транспортиране на химически вещества, включително агресивни среди.

Разновидности на тръбите от пропилен

Тъй като изделията от този вид пластмаса се произвеждат в широк асортимент, съществуват няколко вида класификации.

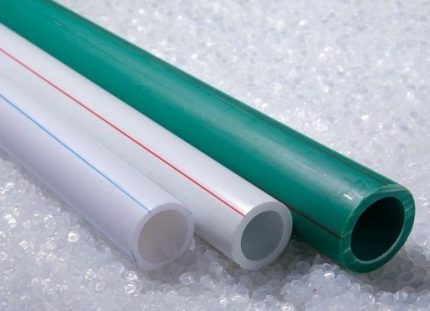

Различна цветова гама

В асортимента от полипропиленови тръби са представени изделия от различни цветове. Най-често се срещат монтажни елементи в бял, зелен, сив и черен цвят.

Като правило, нюансът на изделията се избира произволно и зависи от дизайна на тръбите и производителите (някои предприятия традиционно произвеждат тръби в един цвят, например зелен).

При избора на полипропиленови тръби трябва да се обръща внимание и на цвета на изделията. Този критерий е особено важен, ако се планира изграждане на открита система в жилищни стаи или служебни помещения (баня, кухня).

Единственото изключение са пластмасовите изделия с радикално черен нюанс. Като правило, този цвят е показател за максимално ниво на защита от ултравиолетови лъчи.

Конструкции от различен тип

По вътрешно устройство всички полипропиленови тръби могат да се разделят на две основни категории:

• еднослойни, състоящи се от един слой пластмаса;
• многослойни (армирани) от няколко обвивки, които се състоят не само от пластмаса, но и от укрепващи конструкцията материали, създаващи здрав каркас.

Армираните конструкции са предпочитани пред еднослойните, тъй като в този случай значително се намалява стойността на температурното удължение на тръбата.

Разновидности на многослойните тръби

Съществуват няколко варианта на многослойни тръби. Най-често за армиране се използва алуминий и стъкловлакно.

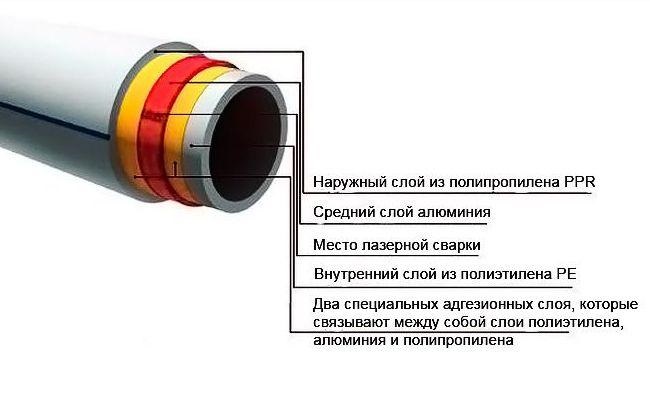

Схематично изображение на тръба, армирана с алуминий, с обозначение на всички слоеве, включително адхезионните. Подобни изделия се получават чрез съвременен метод на лазерно заваряване.

Тръби, армирани с плътен лист от алуминиево фолио. При производството на подобни изделия от външната страна на полипропиленовата заготовка се нанася гладък тънък лист от сребрист метал.

Преди започване на монтажа такива тръби трябва задължително да се почистят, като се отреже фолиото на разстояние приблизително 1 мм от ръба. Пропускането на този процес се отразява отрицателно на качеството на шева, който ще се получи рехав и ненадежден.

Монтажни елементи, армирани с перфориран алуминиев лист. Един от слоевете на подобни тръби е фолио с пробити в него отвори. Както и в предишния случай, преди употреба на подобни детайли те трябва да се почистят.

Важно е да се отбележи, че продукцията с перфорирано фолио се отличава с висок коефициент на кислородна пропускливост, поради което не трябва да се комбинира с отоплителни котли или аналогична техника.

Тръби със сърцевина, армирана с лист алуминий. В този случай изделията се усилват в средната или дори вътрешната част, благодарение на което може да се мине без почистване преди започване на работата.

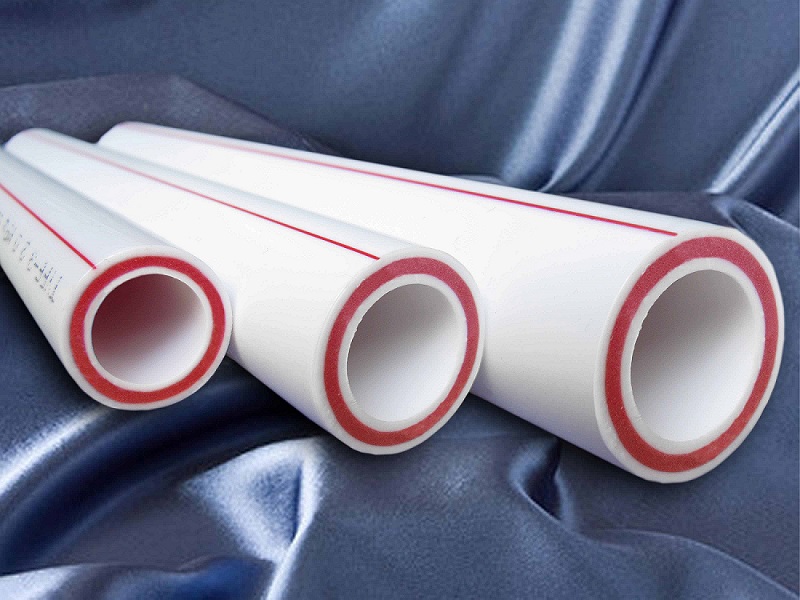

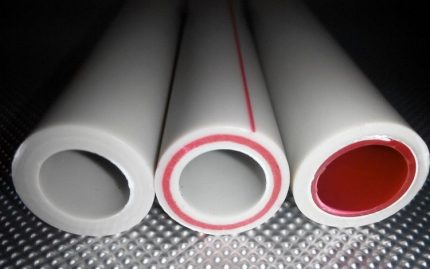

Детайли, армирани със стъкловлакно. От този здрав материал най-често се изработва сърцевината на тръбата, докато вътрешните и външните ѝ части се правят от полипропилен.

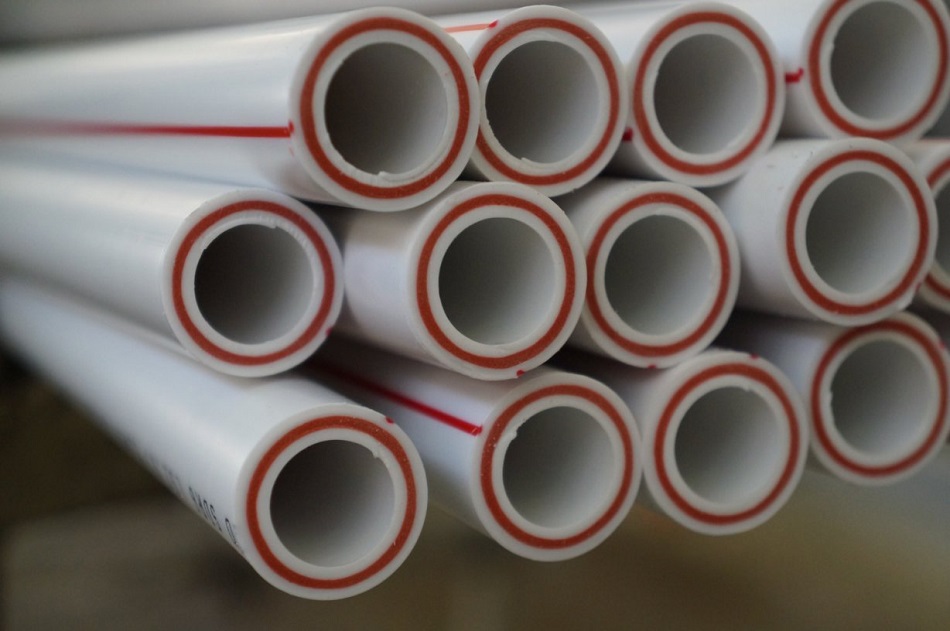

Тръбите, укрепени със стъкловлакно, се радват на заслужена популярност. За такива изделия са характерни повишена здравина и твърдост, освен това могат да се използват за заваряване без предварителна подготовка.

Армиране с композит. За по-голяма здравина в тръбите се изпълнява и среден слой от комбиниран материал, който съчетава полипропилен и стъкловлакно. Такива тръби също се отличават с високи потребителски свойства и не изискват почистване преди употреба.

Въпреки че цената на армираните тръби е приблизително с 40% по-висока от тази на еднослойните, струва си да се предпочетат за отоплителни инсталации. Многослойните изделия се отличават с голяма надеждност и дълготрайност, освен това имат по-естетичен външен вид.

Разновидност на многослойните полипропиленови (ПП) елементи са тръбите, в които е предвиден допълнителен слой пластмаса. Подобни изделия издържат добре на високи температури, но при това не е изключен контакт между транспортираната течност и армирания слой.

Освен това, покритията в подобни изделия често се залепват с лепило, което при определени условия може да доведе до разслояване.

Маркировка на изделията от полипропилен

Върху всички тръби, изработени от този вид пластмаса, се нанася определена комбинация от букви и цифри, които съдържат изчерпателна характеристика на подобни изделия.

Обозначение на материала на тръбата

На първо място обикновено се нанася името на фирмата производител, след което се посочва типът материал, от който е изработена продукцията.

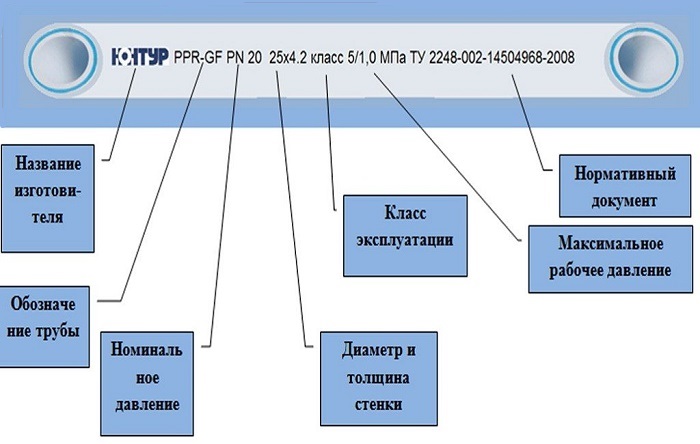

На представената схема нагледно е показано разшифроването на буквено-цифровите комбинации, които се нанасят върху изделия от полипропилен. Както може да се види, те са истински паспорт на продукцията.

Различават се няколко вида пластмаса:

• PPH (РРН, РР-тип 1, РР-1). Гомополимер – най-простият вид полипропилен, за който се използва суровина с малко количество модифициращи добавки, повишаващи ударната здравина. Изделията от тази категория обикновено имат голям диаметър. Те намират приложение в системи за вентилация, отводняване, външно водоснабдяване (за студена вода).
• PPВ (РР-тип 2, РР-2,  РРВ). С тези букви се обозначава по-сложен вариант на ПП – блоксъмер, за който е характерна особена молекулна структура. Благодарение на това пластмасата се отличава с повишена устойчивост, което позволява да се използва за създаване на високоякостни елементи, монтаж на подови отоплителни системи и комуникации за подаване на студена вода.
• PPR (PPRС, ППР, РР-3, PPR, PP-random). Разновидност на полипропилена – статичен съполимер (рандом-съполимер). Кристалното подреждане на молекулите в този материал му позволява да издържа на широки температурни колебания, както и на ударни натоварвания. Тръбите от съполимер, чийто диаметър може да варира от 16 до 110 mm, се използват при полагане на водоснабдяване, отоплителни системи и канализация.
• PPs (полифенилсулфид). Полимер, който притежава огромна устойчивост на високи температури и физически натоварвания, както и подобрени показатели на якост и износоустойчивост. Диаметърът на тръбите от този тип може да бъде в границите 20-1200 mm. Изделията се използват в различни области на строителните работи: вентилация, отопление, горещо/студено водоснабдяване.

Различни производители могат да използват всевъзможни маркировки на материала, но буквите PP винаги свидетелстват за това, че тръбата е изработена от полипропилен.

Максимално работно налягане

След обозначението на материала задължително се посочва работното налягане, което се обозначава с две букви – PN – и цифри, обозначаващи барове (кг/квадратен сантиметър).

Подобно съчетание от цифри и букви отразява какво номинално налягане могат да издържат тръбите, в които тече вода с температура 20 °C за 50 години експлоатация.

В асортимента на производителите е представена продукция с маркировки PN25, PN20, PN16, PN10. От тях за отоплителни системи и обустройване на горещо водоснабдяване могат да се използват само първите два варианта.

Трябва да се посочи, че максималното налягане, което могат да издържат тръбите от ПП, е много по-високо. Също така е важно да се вземе предвид, че при повишаване на температурата на водата устойчивостта на тръбата към натоварвания силно намалява (при 90 °C показателят на налягането пада от 20 на 6,5 бара).

Обозначение на диаметъра на тръбата

Следващото цифрово обозначение (от 10 до 1200) информира за външния диаметър на тръбата, посочен в милиметри.

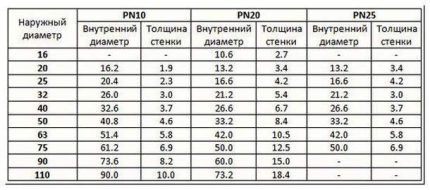

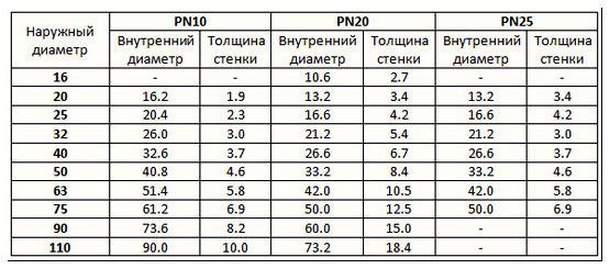

Като знаете PN на определен вид полипропиленови тръби, можете да видите вътрешния и външния диаметър, както и дебелината на стените на изделието в специални таблици.

Изделия от различни типове намират приложение в разнообразни области на строително-монтажните работи:

• 20-милиметрови тръби се използват за изпълнение на вътрешноквартирни разводки;
• 25-милиметрови – за стояци на пететажни сгради;
• 32-милиметрови – за щрангове на сгради с 9 и повече етажа.

За вентилационни системи и водостоци се използват елементи с диаметър 400 мм и по-голям.

Някои производители маркират тръбите с цветни ивици. Червената ивица обозначава изделия PN20, които подхождат за гореща вода, докато сините линии съответстват на маркировка PN10 – за студено водоснабдяване. За отопление е по-добре да не се използват.

Диаметърът на полипропиленовите тръби, използвани за отопление, зависи от фактори като температурата и обема на течността, която ще се транспортира по монтажния елемент. Тази величина е тясно свързана с дебелината на стените на тръбите, както и с налягането, което полипропиленовите детайли могат да издържат.

Други показатели на изделията от полипропилен

Освен това, в маркировката се посочват и следните данни:

• Конструкция на изделието (еднослойно, маркирано).
• Дата на производство. Комбинацията позволява да се разберат последните две цифри на годината, както и месецът и декадата, когато са произведени тръбите.
• Номер на партидата, номер на смяна, серия на производствената линия, където е изработена продукцията.
• Информация за ГОСТ, на който съответства изделието (за местни стоки), както и сведения за сертификация и наличния знак за качество.

Някои видове полипропиленови тръби могат да съдържат и допълнителни сведения в маркировката.

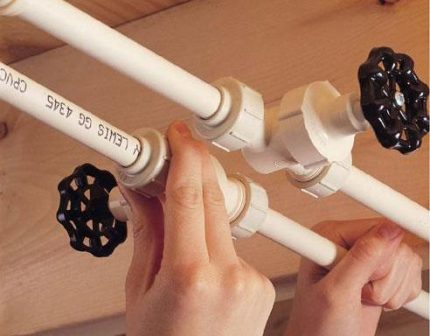

Монтаж на системи от ПП тръби и фитинги

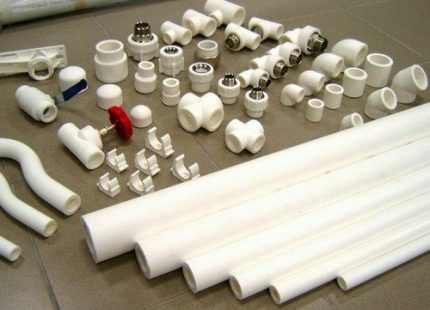

Полимерните детайли лесно се съединяват помежду си с помощта на фитинги и преходници, или чрез метод на полифузионно заваряване, за извършването на което е необходим специален заваръчен апарат с накрайници. Прилагайки тези способи, могат да се сглобят системи с различна конфигурация.

За сглобяване на тръбопроводи от полипропилен са необходими също съединителни елементи – фитинги, които могат да имат най-разнообразна форма и размер.

Изграждането на отоплителна система от полипропилен не изисква големи разходи на време и особени умения – достатъчно е да притежавате някои умения за обработка на пластмасови изделия и за правилен избор и монтаж на фитинги.

А също така да спазвате няколко несложни правила:

• Всички работи трябва да се извършват при положителна температура (>5°).
• Следва да се предпазят полипропиленовите елементи от контакт с открит огън.
• На ПП детайли е забранено нарязването на резба.
• Преди началото на работите е необходимо внимателно да се огледа продукцията, за да не се допусне замърсяване и повреждане.

Тъй като полипропиленът притежава линейно разширение, при монтажа на детайлите е необходимо да се предвиди използването на компенсатори, които се изработват от същия материал като тръбите. Подобни елементи се монтират на скрити от очите места, които е добре да се изберат предварително.

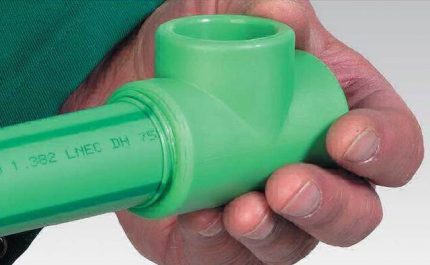

Особено внимание трябва да се обърне на свързването на тръбите с тройника. Тъй като в пластмасовите конструкции липсват метали, не е нужно да се опасявате от отделяне на твърди соли, благодарение на което закрепването става почти монолитно.

Ако при полагане на мащабен участък от комуникациите инсталирането на компенсатор е затруднително поради липса на място, е желателно да се предвиди в схемата хлабина от 5-10 mm, предвидена за линейно разширение.

Трябва да се има предвид, че коефициентът на разширение е по-малък при тръбите, армирани с алуминий, отколкото при техните аналози със стъкловлакно, но последните никога не се късат.

Заваряване на отоплителни тръби

За заваряване на елементите е необходимо да се използва специален поялник, чийто регулатор се настройва на 270 °C.

Особености при избора на температура на запояване

При заваряване е важно да се вземе предвид температурата на околната среда: ако процесът се извършва на открито или в студено помещение, дюзата бързо ще изстине.

Въпреки че армираните изделия притежават по-добри работни характеристики (здравина, дълготрайност), те са малко по-сложни за монтаж, отколкото обикновените еднослойни елементи.

За комфортна работа в този случай е по-добре да се увеличи продължителността на процеса или да се повиши температурата на заваряване. Времето за заваряване е желателно да се удължи и при свързване на ПП тръби с голям диаметър. Подробна информация за температурата на заваряване с примери за конкретни стойности сме предоставили в тази статия.

Поетапна инструкция за заваряване на тръби

За заваряване на два участъка от тръба, изработени от полипропилен, е необходимо да се извършат редица операции.

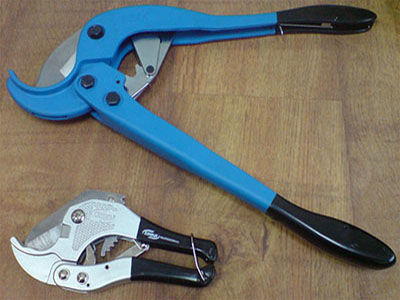

За рязане на полипропиленови тръби могат да се използват специални ножици, както и ножовка или електрически прободен трион (в последния случай е важно да се премахнат стружките).

На първо място, трябва да се измери долната част на тръбата, а след това да се отреже със специален инструмент – тръборез. Ако за монтаж се използва детайл, армиран с алуминий, е необходимо предварително да се отстранят горният и средният слой. От почистения и отрязан край на елемента също се отстраняват неравностите.

С помощта на маркер върху тръбата се отбелязва дълбочината на планираното влизане на фитинга. За да не се допусне стесняване на прохода, е необходимо да се предвиди в междините малък (1 mm) интервал между издатината и края на фитинга. Върху повърхността на тръбата и закрепващия компонент с маркер се отбелязва мястото на съединението.

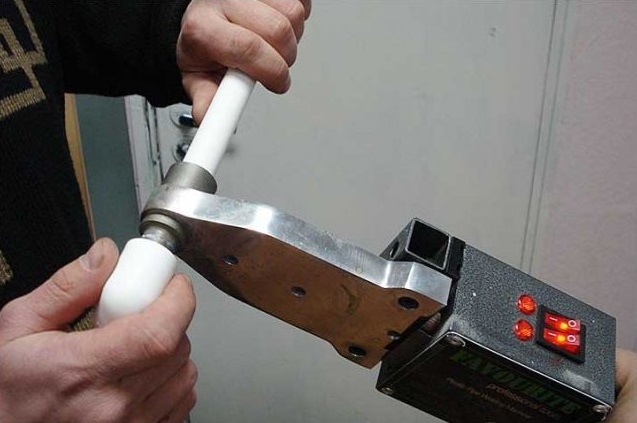

Елементите едновременно се насаждат върху две дюзи на заваръчния апарат и се загряват в продължение на 5 секунди (срокът може да бъде увеличен при използване на големи детайли). След като бъдат достатъчно загрети, детайлите трябва да се извадят от дюзите и да се съединят по нанесените маркировки, като се придвижват един към друг и равномерно се притискат (но не се завиват, тъй като от това може да се наруши слоят).

Важно е да се контролира закрепването от всички страни, за да не се допуснат изкривявания в радиална/аксиална посока. Съединителят трябва плавно да достигне до ограничителния ръб, в резултат на което върху тръбата ще се появи пръстеновидна изпъкналост, т.нар. отбортовка.

Шевът изстива за 10-30 секунди, през които е необходимо да се провери равномерността на отбортовката, а при необходимост да се извърши малка корекция на съединението.

След това може да се пристъпи към друг етап от работите, чийто план е добре да се разработи предварително.

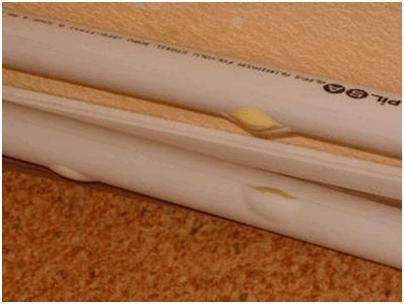

Прилагането на неподходящи за отоплителната система ПП-тръби или неправилен избор на диаметър могат да доведат до фатални последици – разкъсване на изделията.

При извършване на заваръчни работи с пластмасови тръби е важно да не се допуска прегряване на детайлите, което лесно се определя по потъмняване на материала. При прекалено високи температури полипропиленът може да се разтопи и да запуши тръбата, като блокира вътрешната част.

За да избегнете грешки при появане и плачевни последствия в резултат, препоръчваме да се запознаете с правилата за заваряване.

Производители на полипропиленови тръби

Полипропиленови монтажни елементи произвеждат различни местни и чуждестранни компании.

С особена известност се ползва продукцията на немските фирми: Akwatherm, Rehau, Banninger, Wefatherm, която се отличава с изключително високо качество и отличен дизайн. Недостатъкът е само един – твърде високата цена.

С не по-малка популярност се ползват чешките марки FV-Plast, «Екопластик». Потребителите във форумите отличават особената еластичност на подобни изделия, което улеснява обработката (например рязане) на тръбите на тези марки, а в някои случаи дори позволява да се коригира размерът на отрязания участък, като се разтегне с няколко сантиметра.

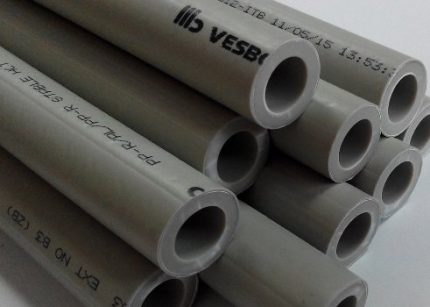

На руския пазар също са широко представени турски производители Vesbo, TEBO, Jakko, Firat, Pilsa, Kalde.

Цената на турските тръби е значително по-ниска от тази на аналозите, произведени от европейски производители, докато качеството е достатъчно високо.

Сред многобройните китайски стоки си струва да се обърне внимание на монтажните елементи Dizayn, Blue Ocean. Те се отличават с отлични работни характеристики и бюджетна цена.

Не бива да се пренебрегва и продукцията на руските компании. Изделията на фирмите «Политек», Heisskraft, РВК, PRO AQUA, Santrade радват както с качество, така и с цена.

Изводи и полезно видео по темата

Представеният видеоклип ще ви разкаже и покаже как да се ориентирате в широкия асортимент от пластмасови изделия, предназначени за отоплителни комуникации.

Когато избирате изделия от полипропилен, трябва да се запознаете с техните характеристики, за да определите точно доколко тръбата от даден тип отговаря на вашата цел.

Като правило, в описанията на продукта присъстват техническите характеристики на изделията, както и се посочва тяхното целево предназначение, което позволява да направите безгрешен избор.
