Пластмасови въздуховоди за вентилация: разновидности, препоръки за избор + правила за изграждане на вентилационен канал

Много се говори за това, че всички изделия от пластмаса замърсяват природата. Защо става така? Всичко е защото пластмасата е доста 'дълготраен' материал. Тя се разлага трудно: изделията от нея са доста дълготрайни и надеждни. Пластмасовите въздуховоди за вентилация ще издържат много по-дълго от същата поцинкована ламарина. Но как да ги изберем?

Всичко за разновидностите на въздуховодите от пластмаса и начините за тяхното сглобяване ще научите от представената от нас статия. Ще разкажем в какъв ред се извършва прокарването на пластмасови вентилационни канали. Ще обясним как да сглобим отделните части в една безупречно работеща мрежа и по какъв начин да я закрепим.

Съвети за избор на пластмасови въздуховоди

Въздуховодите представляват не друго, а тръби, по които циркулира въздух, осигурявайки вентилация на помещенията. Те могат да бъдат метални, в някои случаи, например в щрангове, азбестоциментови или пластмасови.

В момента най-популярен е именно пластмасата. При сравнителната ѝ евтиност тя служи значително по-дълго от метала, податлив на корозия, или азбестоцимента, който бива разрушаван от влага, прекомерна сухота и други външни фактори.

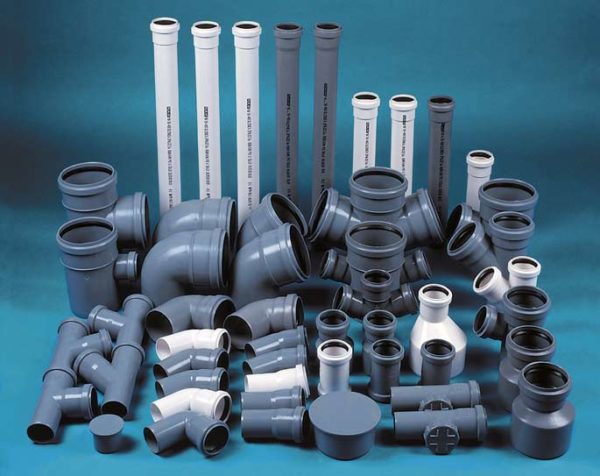

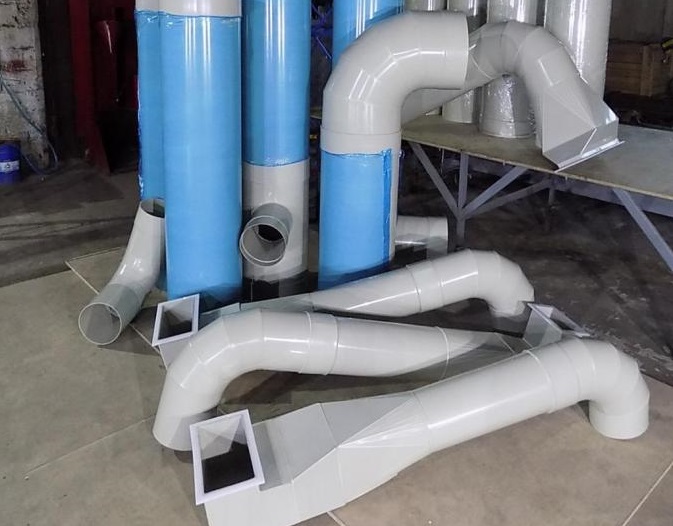

На снимката е показано далеч не пълното разнообразие от решения за свързване на кръгли пластмасови сегменти в една качествена и херметична вентилационна мрежа. Но и от това разнообразие е достатъчно, за да се разбере, че с тяхна помощ могат да се сглобяват въздуховоди с най-различна степен на сложност.

Какво трябва да се вземе предвид при избора на пластмасови въздуховоди:

1. Отвътре пластмасовите тръби трябва да бъдат изключително гладки. В този случай изобщо няма да се осъществява триене на въздуха о стените, и въздушните потоци ще циркулират в такава конструкция с най-голяма ефективност.
2. При монтаж на естествена вентилация, която не е усилена с вентилатори, е по-добре да се откажете от набраздените тръбопроводи. Набраздените стени на вентилационните канали, особено при завоите, ще задържат въздушните потоци и вентилирането ще се осъществява не с пълна сила.
3. Предпочитание трябва да се дава на този производител, при когото съединенията на пластмасовите сегменти на въздуховода се осъществяват с най-добра херметичност.

Твърде твърдата пластмаса е лош знак. При натискане тръбата трябва леко да се поддава. Прекалено плътният и груб материал ще издържи по-малко от мекия. Най-вероятно ще започне да се рони и троши още през първото десетилетие на използване на вентилационната система.

Но забележката относно твърдостта не се отнася за пластмасовите канализационни тръби, произведени по различна технология. На такава пластмаса не ѝ е страшна нито влагата, нито сухотата, нито студът.

Ако собственикът е решил да монтира вентилационна система от такива тръби, той може да бъде сигурен, че тя ще издържи не по-малко от тази, която е монтирана от тръби, специално предназначени за сглобяване на системи за въздуховоди.

Единственият недостатък на канализационните тръби е в техния изклучително кръгъл обемен профил, което не винаги е удобно.

Основни разновидности на въздуховодите

Всички пластмасови въздуховоди могат да се разделят на три категории:

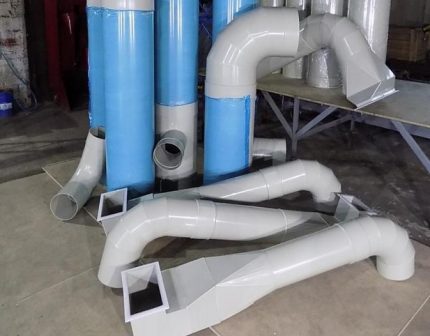

• Кръгли. Те са търсени за полагане на трасета на вентилационни системи. Най-ходовите диаметри са 100, 125 и 150 мм.

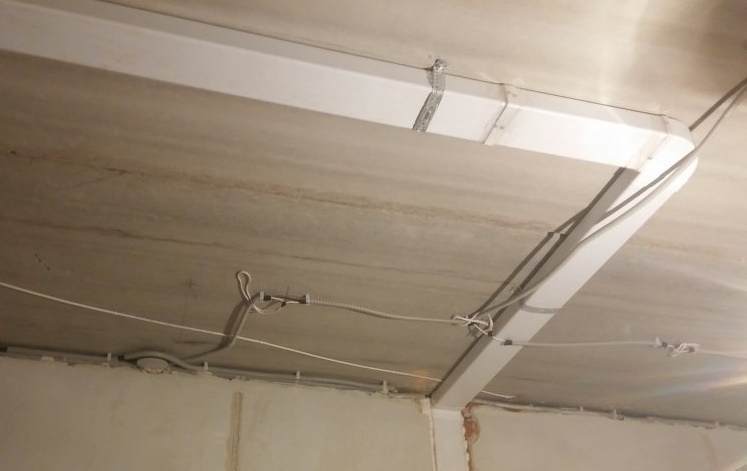

• Правоъгълни. Използват се, когато трябва да се извърши монтаж на въздуховоди над окачен таван. Най-търсени са размерите 60х120 и 60х204 мм. Въпреки че могат да се закупят и по-тесни модификации.
• Гъвкави. Те могат да бъдат както кръгли, така и квадратни.

Гъвкавостта на материала се осигурява чрез спирална армирана външна „рамка“, която обвива вътрешната тръба от ПВХ материал – виниуретан.

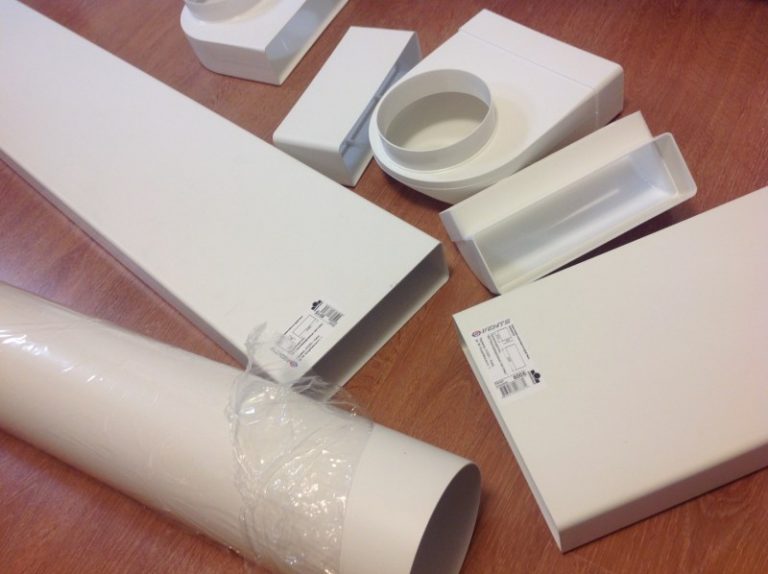

Също като и при кръглите тръби, съединителните решения за четириъгълните пластмасови тръби изглеждат по най-разнообразен начин. За проект с каквато и да е степен на сложност може да се избере ъгълче или фитинг, който ще удовлетворява напълно зададените у словия.

Нередко, наред със споменатите по-горе, при монтажа на пластмасови тръбопроводи се използват и канализационни полимерни тръби.

Технически предимства на пластмасата

Като вече се каза, срокът на експлоатация е един от най-важните крит ерии, по които хората дават предпочитание на пластмасата.

Наред с дългия срок на експлоатация, въздуховодите от този материал:

• Притежават по-леко тегло от останалите материали, от които се произвеждат сегментите на вентилационната система.
• Не се страхуват от незначително провисване – допустимо до 4%.
• Лесни са за монтаж, тъй като се режат отлично с ножовка за метал или с ъглошлайф.
• В зоната на покрива не изискват усилена топлоизолация.
• Отвътре имат много гладки стени, което прави циркулацията на въздуха през такива тръби по-активна и лесна.

Не е рядкост да се види, че собственикът монтира вентилация от най-обикновени канализационни тръби от PVC. Те са по-евтини, осигуряват отлична херметизация, а широкият асортимент от фитинги, тройници, ревизии и пр. им дава възможност да монтират вентилационна система с всякаква степен на сложност.

Разнообразието от свързващи решения дава отлична основа на тези, които са решили да монтират качествена и същевременно бюджетна вентилационна система от кръгли канализационни пластмасови тръби.

Но каквито и да са тръбите на въздуховодите по форма, вентилационната система винаги трябва да се вмества в рамките на СНиП, в които е разписано по какъв начин трябва да бъде обустроена всяка вентилационна система.

Основни правила за изграждане на вентилационен канал

По-нататък ще стане дума за това как правилно да се проектира вентилационният канал и на какво да се обърне внимание при разработване на проекта.

Освен това по-долу ще бъдат дадени препоръки на специалисти относно обустрояването на вентилационната система. А да започнем със съставянето на схема на бъдещата вентилационна система.

Основни изисквания на СНиП

Не всички днес прибягват до услугите на специалисти. Мнозина правят проекта на вентилационната система сами. Но с ръководствата СНиП 2.04.02-84 и 2.04.01-85 трябва задължително да се запознаят.

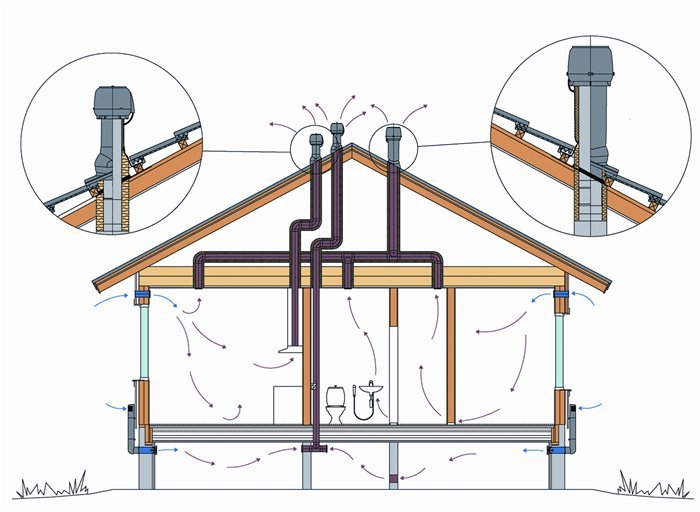

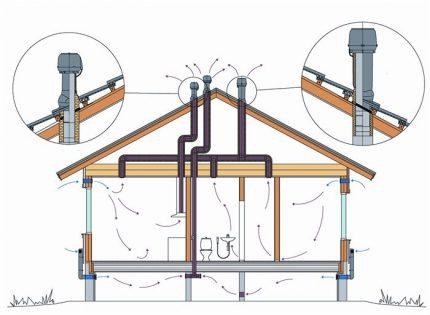

На схемата е показано нагледно как действа вентилационната система. Отделно е показано как трябва да се осъществи обустрояването на оглавниците на изходящите вентилационни тръби. Независимо от отдалечеността от билото, оглавниците на въздуховодите с естествена циркулация на въздуха е желателно да се правят по-високо от максимално високата точка на покрива.

Именно в тях са разписани условията за правилен монтаж на вентилационни системи в частни домове.

И ето как изглежда основният списък с изисквания:

1. Задължително във всяка частна жилищна къща притокът и оттокът на въздушни маси трябва да се осигурява не само в помещенията, където хората непосредствено живеят и прекарват по-голямата част от времето си (спални, всекидневни, кухня), но и в помощните помещения, като баня, тоалетна, пералня и пр.
2. Въздухообменът трябва да се осъществява чрез монтаж на приточен и изпускателен канал, както и чрез цепнато проветряване.
3. Циркулацията на въздуха в жилището трябва да се подпомага от правилното разположение на вратите. Пролуката между пода и долния край на крилото трябва да бъде не по-малко от 20 mm.

Случва се така, че изсмукването работи много по-силно от притока. Проблемът се решава чрез проветряване на помещението с отворени прозорци. При тези условия не може да се пренебрегва този момент.

Желателно е приточният канал да бъде разположен близо до топлинен източник – отоплителна централа, радиатор за отопление и др., което ще даде възможност на постъпващия в жилище въздух да се затопля попътно през зимното време.

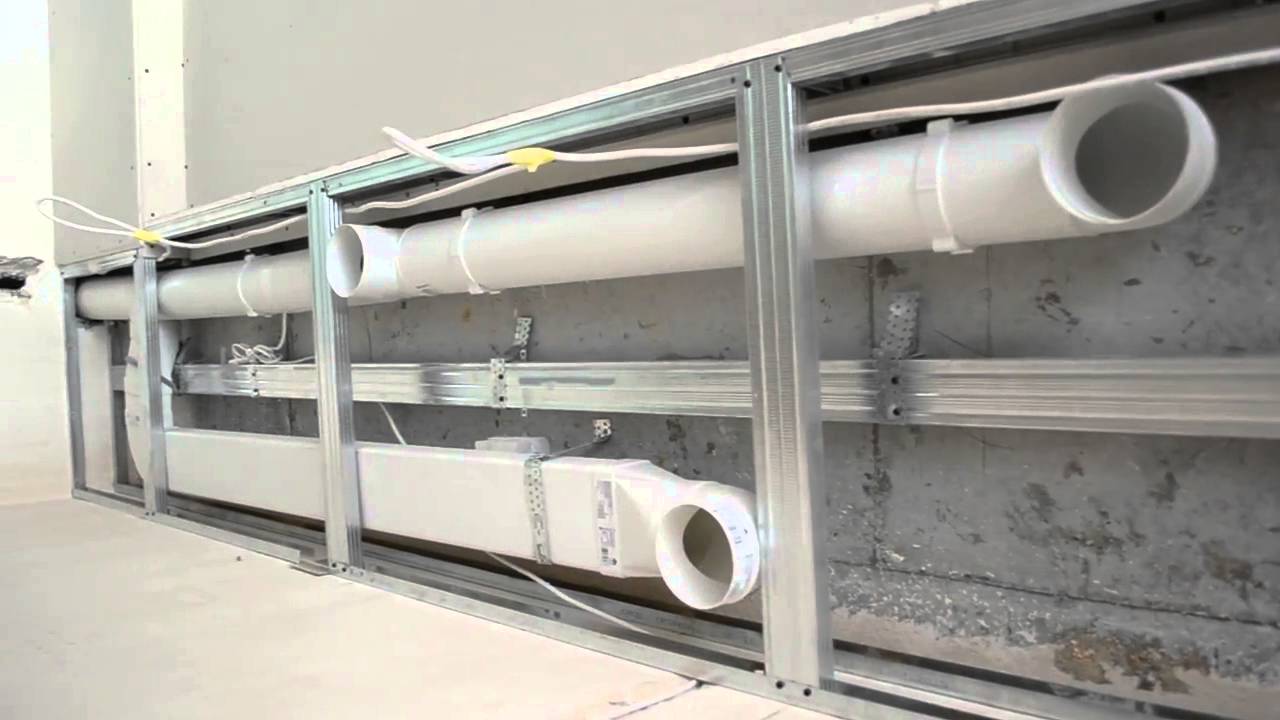

На тази снимка се вижда, че собственикът е взел решение да комбинира четириъгълни тръби с кръгли. Всъщност пропускателната способност на въздуховодите зависи малко от профила на сечението. Но се приема, че в това отношение кръглата тръба се представя по-добре.

По принцип няма нищо сложно в разработването на схема за вентилация. Може просто да се вземе схематичен чертеж на сградата и да се начертае върху него разводката на бъдещите въздуховоди, като се ориентирате по списъка с изброените правила и норми.

За правилата за извършване на изчисления за определяне на площта на въздуховодите подробно е написано тук, препоръчваме Ви да се запознаете с полезната информация.

Препоръки за изграждане на вентилация

Да преминем директно към сглобяването на вентилационния канал с естествена циркулация.

Списъкът с препоръки по този въпрос изглежда по следния начин:

1. Ако възнамерявате да монтирате система за естествена вентилация, то в този случай е по-добре да изберете гладки пластмасови тръби, а не гофрирани. Гофрираните са по-подходящи за приточно-изсмукваща система, усилена с аксиални вентилатори, благодарение на които въздухообменът се осъществява принудително.
2. В своите проекти трябва да се стараете да избягвате голям брой резки завои на вентилационния тръбопровод. Колкото по-плавни са завоите, толкова по-интензивно ще протича естественият въздухообмен.
3. Следващата препоръка произтича пряко от предишната. Колкото по-кратък път изминава въздухът от „входа“ до „изхода“, толкова по-ефективно ще се извършва вентилирането.

Ето защо, при разработването на проекта трябва да се дава предпочитание на най-простите и неусложнени схеми, като не ги затрупвате с удобни за планировката, но намаляващи КПД-то на системата извити трасета.

Четириъгълните тръби са отличен вариант за спестяване на пространство в апартамента, което впоследствие ще се обзавежда с опънати тавани. Тесният профил на четириъгълната тръба позволява да се спестят от 5 до 10 см височина.

При обзавеждането на вентилационна система от пластмасови тръби задължително трябва да се обръща внимание на най-важния момент – височината на самата система като такава.

Ако изсмукващите тръби се издигат над най-ниското ниво на височина по-малка от 5 метра, естествената вентилация ще бъде малоефективна. Тук, както и да го въртиш, ще трябва да се усилва системата с вентилатори.

Но за мнозина е много по-лесно да се наставят тръбите над покрива. Наставените тръби на въздуховодите в случай на ниски сгради не винаги изглеждат привлекателно, но с цел придаване на естетика може да се обмисли своеобразен камуфлажен дизайн. И в някои случаи решенията са най-естетични и привлекателни.

Усилване на системата с вентилатори

Разработването и монтажът на принудителна вентилационна система също има своите нюанси, чието спазване е задължително. В противен случай системата ще работи или недостатъчно, или обратното.

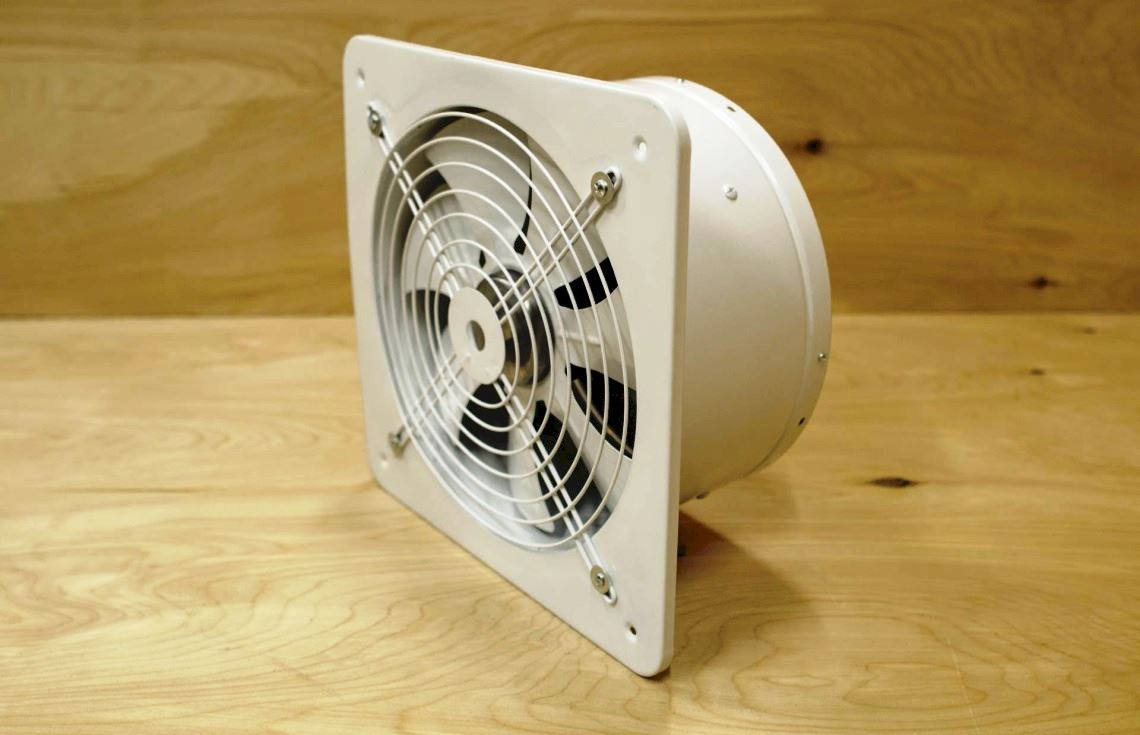

Такива вентилатори струват евтино, служат дълго, лесни са за монтаж и свързване и без никакви усилия могат да усилят вентилационна система с всякаква сложност и дължина.

Според специалистите, основното, на което трябва задължително да се обърне внимание при принудителна вентилационна система, е:

1. Разлика в работата на входящите и изходящите вентилатори. Трябва да се извърши тяхното регулиране така, че на притока вентилаторът леко да не работи достатъчно, а на изхода да работи повече. По този начин в системата винаги ще се усеща известен дефицит на въздух, което ще допринесе за по-ефективна взаимозаменяемост на въздуха във вентилираните помещения.
2. В случай на принудителна вентилационна система е безразлично откъде ще се извършва засмукването на свеж въздух – отгоре или от нивото на долните етажи. Важното е в системата да се спазва правилото от предишната точка.
3. Най-оптималният въздухообмен и за естествена, и за принудителна вентилационна система от пластмаса е въздухообмен със скорост на обновяване на въздуха в помещението 100% за 1 час. Например, ако помещението има обща площ 40 кв. метра, въздухообменът трябва да бъде приблизително 120 кубически метра въздух на час.

Също така трябва да се има предвид, че в помещението изпускателният канал трябва да се обустройва не по-ниско от 25 см от тавана.

В последно време при строителството на пластмасови тръби за вентилация предпочитание дават не само частни лица, но и изпълнители на големи проекти.

Обединяване на каналите в мрежа

Особено внимание се обръща на това, че е недопустимо да се обединяват въздуховоди, идващи от помещения с различно предназначение. Ако каналът принадлежи на стопанско помещение, например пералня, санитарен възел и пр., в никакъв случай не се препоръчва да се съвместява с канала, осъществяващ циркулация на въздуха в жилищно помещение – спалня, всекидневна и дори в антрето.

Тези правила са задължителни независимо от това, от какви материали ще се монтират въздуховодите – било то пластмаса или поцинковка.

В случай на обустройване на някои «специфични» помещения и отоплителни/топлогенериращи устройства има свои изисквания. Така например:

1. Кухнята задължително трябва да бъде оборудвана с собствен въздуховод, който няма никакви обединения с други.
2. Камината трябва да има собствен комин, ако има такъв в сградата. Никакви други вентилационни канали в никакъв случай не трябва да се вливат в него. Също така трябва да се обърне внимание, че за камина или печка е строго забранено използването на пластмасови тръби.
3. При проектирането на аспирационна система, насочена към кухненската печка, трябва да се има предвид, че тя в никакъв случай не трябва да се комбинира с въздушната вентилация на самото кухненско помещение.

Ако в сградата има няколко тоалетни, техните пластмасови въздуховоди могат да бъдат комбинирани заедно. Но при това се препоръчва те да бъдат оборудвани с клапан, който не позволява на замърсения въздух да прониква обратно вътре в помещението.

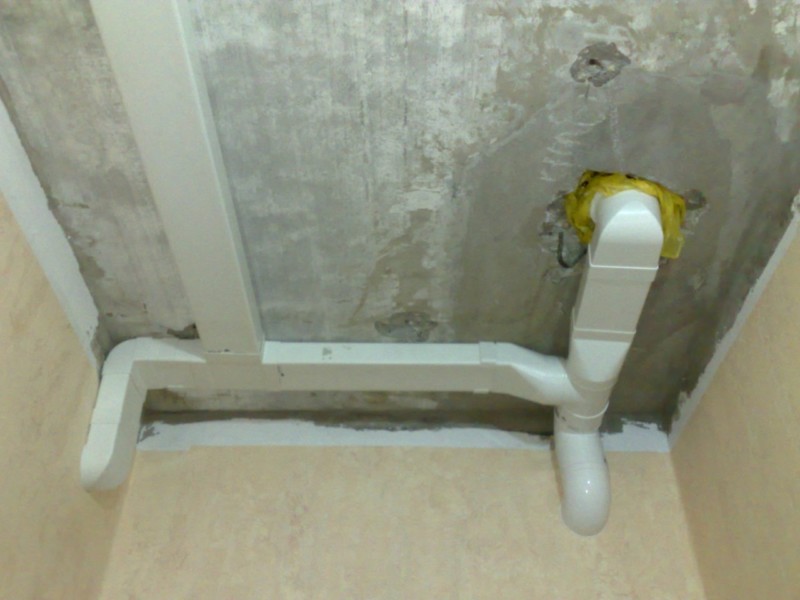

На този пример се вижда, че поне три въздуховода от съседни помещения се обединяват в един. Но не бива да забравяме, че могат да се обединяват помежду си въздушни потоци от сходни по своята насоченост сегменти на жилището.

Трябва да се помни, че потоците, идващи от жилищните стаи, в никакъв случай не трябва да се смесват с потоците, идващи от техническите помещения.

Извеждане на каналите през покрива

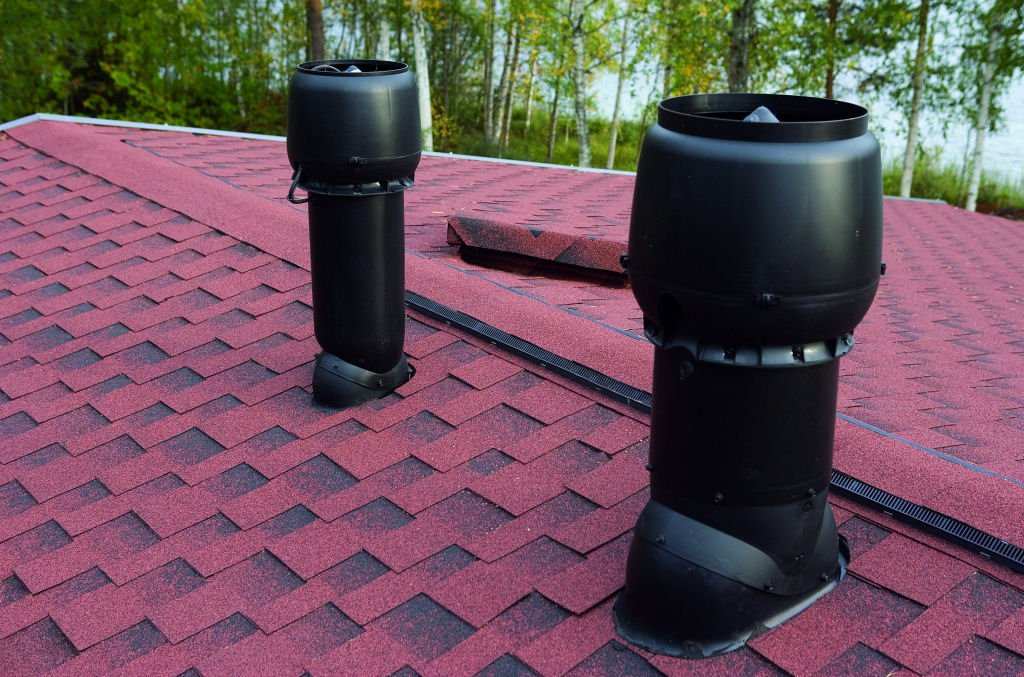

Винаги се препоръчва главата на пластмасовия въздуховод да се повдига възможно най-високо. За минимум може да се счита височина от 0,5 m над нивото на билото, ако вентилационната тръба излиза на разстояние не повече от 1,5 m от него.

В противен случай, ако отдалечеността на изходната част на пластмасовия въздушен тръбопровод е повече от метър и половина от билото, е позволено горната глава да бъде малко по-ниска, но тя все пак трябва да се извисява над билото с минимум 10% от своята външна дължина.

Главата винаги трябва да се извисява над билото с минимум 10% от своята външна дължина. В противен случай вентилационната система може да не работи. Или на изхода задължително трябва да има аспирационни вентилатори.

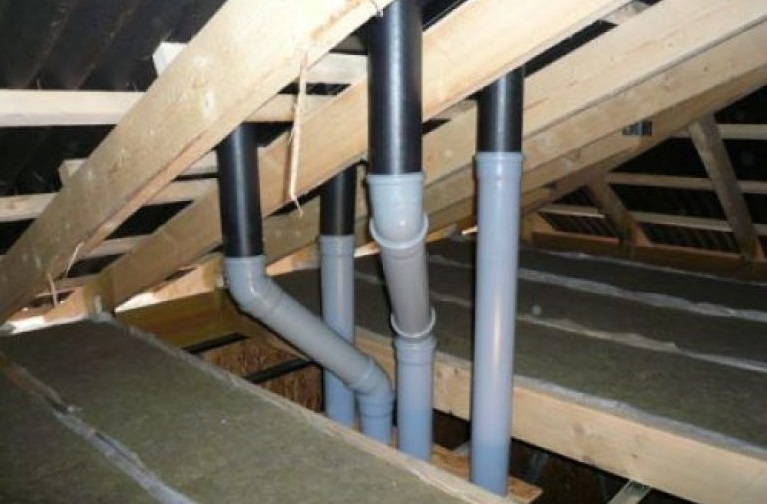

За улесняване на работите по устройството на прохода през покрива е желателно те да бъдат обединени посредством шахтова кутия. В нея едновременно могат да влизат до 6 пластмасови тръби, идващи от помещения с еднаква насоченост, например спални, всекидневни, зали и пр.

В този случай в покрива ще трябва да се обзаведе само един отвор за въздуховод, а не 6, по един за всяка тръба. Не е забранено извеждането на пластмасови въздуховоди под козирка, но само в случай, че пространството под нея се вентилира отлично.

Не се допуска разположението на горната част на главата на пластмасовия въздуховод на по-малко от 3,5 m от най-близките прозорци или балкони. Вентилационните щрангове трябва да бъдат оборудвани с дефлектори: обикновени “гъбички” или устройства от турбинен тип.

С правилата и формулите за изчисляване на скоростта на движение на въздушната маса по въздуховода ще ви запознае следващата статия, която настоятелно препоръчваме да прочетете.

Изводи и полезно видео по темата

За плюсовете на оборудването на вентилационната система на жилищна къща с пластмасови тръби ще стане дума в следващото видео:

Това, как се осъществява монтажът на най-простата естествена вентилационна система от пластмасови тръби, е показано в следващото видео:

От всичко казано по-горе се вижда, че да се осъществи монтажът на домашна вентилационна система от пластмасови тръби ще бъде много по-лесно и, най-важното, по-евтино, отколкото от същата поцинкована ламарина.

А при цялото разнообразие от всевъзможни съединители, преходници и пр., да се направи това ще бъде не по-трудно, отколкото да се сглоби къщичка от детски конструктор.

Искате ли да разкажете за това, как подбрахте комплекта за устройство на въздуховод от пластмаса и го сглобихте със собствените си ръце? Разполагате ли с информация по темата на статията, която ще бъде полезна за посетителите на сайта? Пишете, моля, коментари, публикувайте снимки, споделяйте данни и задавайте въпроси в разположения по-долу блок.
