Типови схеми и правила за съставяне на проект на вентилационна система в частна къща

В многофамилни сгради наличието на вентилационна система с естествено подтикване на циркулацията на въздуха е необходимо условие, без което жилищният обект няма да бъде въведен в експлоатация.

В частното строителство обаче за организацията на въздухообмена често се сещат едва при появата на неприятни миризми и гъбична плесен по стените. Грамотно проектирана схема за вентилация в частния дом ще помогне за решаването на този проблем.

В този материал ще разкажем за особеностите на естествената и принудителната вентилация, принципите на нейното функциониране. А също и за това как правилно да се състави проект на система за въздухообмен в частен дом.

Защо е необходима вентилация в сградата?

Прилагането на съвременни материали в строителството и различни външни ограждащи конструкции на вилата/къщата затруднява естествения въздухообмен между стаите и улицата, а понякога дори го блокира. Благодарение на вътрешната и външна изолация, монтираните пластмасови прозорци правят сградите херметични.

Такива мерки допринасят за запазване на топлината и икономия на енергийни ресурси, но силно пречат на притока на свеж въздух. За да се поправи тази типична ситуация, предстои да се организира ефективна система за циркулация на въздушните потоци.

В сградата вентилация е необходима, за да постъпва редовно свеж въздух в банята, спалнята, всекидневната и кухнята не чрез широко отворени прозорци и врати, а посредством специални устройства – анемостати и въздушни дифузори.

Според общоприетите санитарно-хигиенни стандарти, правилно функциониращата вентилационна система е задължителен елемент от инженерното оборудване на всички жилищни обекти

Постоянният приток на въздух в дома ще осигури комфортни условия за продължително живеене на хората и отглеждане на растения, както и за пълноценно функциониране на всички технически системи.

Вентилация е необходима и за поддържане на оптимални параметри на средата за безопасна експлоатация на различни строителни конструкции, дървени мебели и предмети от интериора.

Циркулацията на въздушните потоци трябва да се организира не само в жилищните стаи, но и в помещенията с битово-техническо предназначение – баня и тоалетни, в кухнята, в котелното помещение и мазето.

Качествената вентилационна система способства за бързото отвеждане на излишната влага и топлина. Заедно с отработения въздух от помещенията едновременно се отстраняват вредните микроорганизми, натрупаната мръсотия и прах.

Организацията на оттока на замърсения въздух е превантивна мярка в трудната борба с гъбичките и плесента.

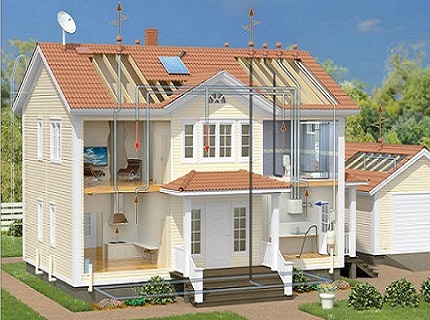

Именно затова е важно още на етапа на проектиране на жилищната сграда да се обмислят всички детайли на инженерната мрежа: вентилацията в кухнята да се направи по-мощна, отколкото в другите стаи, правилно да се подберат функционалните елементи на вентилационната система, за да се осигури оптимално ниво на кислород във вътрешните помещения.

Методи за организиране на въздухообмен в дома

Съществуват различни начини за осигуряване на въздухообмен в жилищната сграда – от периодичното краткотрайно отваряне на врати и прозорци до инсталиране на многофункционални системи за подготовка и доставяне на чист въздух във всяка стая.

От гледна точка на вентилацията, здравословната и комфортна атмосфера в дома се създава не само благодарение на състава на въздуха. Важна роля играят неговата температура, равномерността на разпределение и подвижността.

Постъпването на хладен въздух може да създаде мощен конвекционен поток, който от човека ще се възприема като неприятно течение. В резултат на това дори при нормални температурни показатели в стаята ще бъде неуютно.

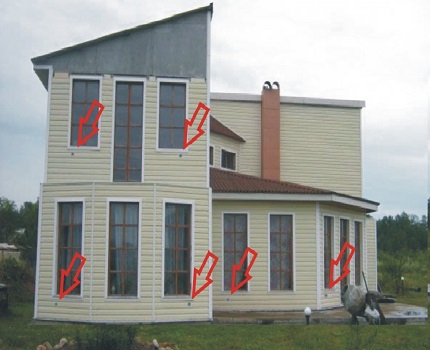

В старите тухлени сгради вентилацията и проветряването се осигуряваха от специални отдушници, оставени при строителството на жилищния обект.

Максимално проста изглеждаше и вентилационната система в кухнята на къщата от дървен материал. Нехерметичните врати и прозорци способстваха за непрекъсната циркулация на въздушните потоци в дома.

Всички тези методи и днес се използват в малки едноетажни сгради. Естествената вентилация на въздуха там е напълно достатъчна. Но ако говорим за големи и просторни частни къщи, то без допълнително инсталирани централни климатици и вентилатори не може да се мине.

Видове вентилационни системи

Съгласно основните изисквания на хигиенните и санитарните норми, производителността на вентилацията от всякакъв тип трябва да бъде:

• 3 м³ на час на 1 квадратен метър площ за жилищни стаи;
• 25 м³ за отделни санитарни възли;
• 50 м³ за санитарно-технически помещения.

Количеството свеж въздух, което трябва да се подава в различните помещения, зависи и от редица други фактори – броя на хората, характера и честотата на извършваната работа, концентрацията на вредни вещества.

В жилищните помещения за един възрастен човек се въвеждат 35 m³ въздух, за деца до 10 години се приема норма 15-20 m³ на час, за малко по-големи деца — 25 m³.

Проектираната вентилационна схема, която спазва тези параметри, ще гарантира редовен стабилен приток на свеж въздух и комфортно живеене в частния дом.

Системите за въздухообмен биват три типа:

• естествени — с естествено подбуждане на циркулацията на въздушните потоци;
• механични — с принудително постъпване и изсмукване на въздух;
• комбинирани — с частично прилагане на механично изсмукване и естествено постъпване на свежи въздушни маси.

В дома е необходимо да се организира непрекъснато автоматично подаване на чист въздух. Може да се променя само интензивността на притока и отвеждането.

Най-икономична и удобна за експлоатация е естествената вентилационна система, която работи непрекъснато без електричество

Но от друга страна, използваните принудителни механизми значително улесняват проветряването на жилищните и помощните помещения.

А за това как правилно да се изчисли вентилационната система за дома, прочетете по-нататък.

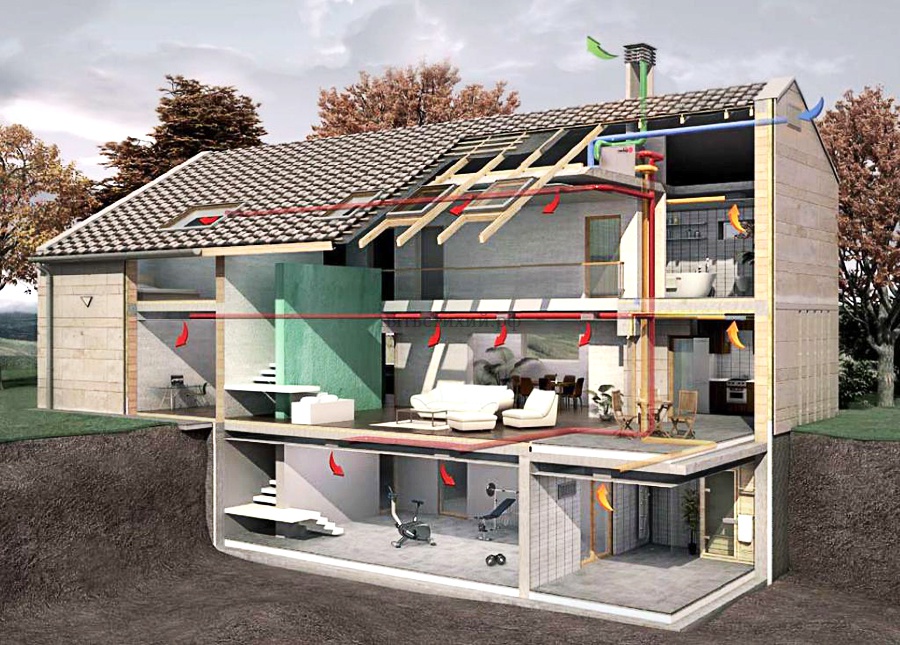

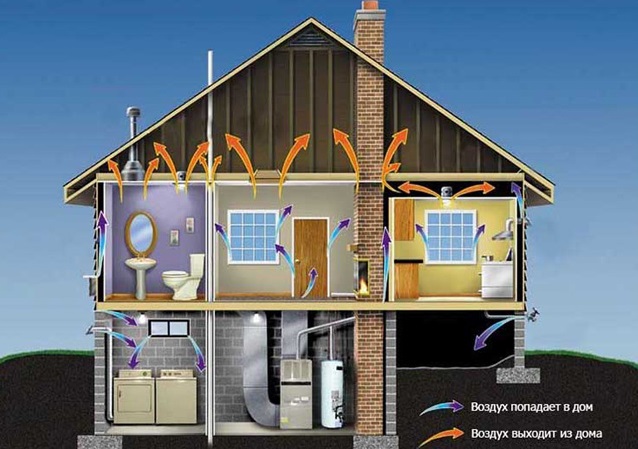

Естествена вентилация в дома

За организиране на естествен обмен на въздух се използва концепцията за вертикални вентилационни канали. Единият край се монтира в помещението, а другият се извежда малко над покрива на сградата.

Тъй като температурата на въздуха в дома обикновено се различава от външната, топлите потоци постепенно се издигат по изпускателния канал. Свежата порция постъпва в стаите от външното пространство през прозоречните и вратните блокове.

Работоспособността на схемата за естествена вентилация зависи от неподвластните на човека фактори – вятъра и температурата на външната среда

Сред главните предимства на такава система са простотата и минималните разходи за обзавеждане, насищането на стаите с природен въздух, независимостта от електричество.

Но има и съществени недостатъци. Например, естествената вентилация в частното строене ще действа само докато температурата на въздуха навън не надвиши 12 градуса по Целзий. При по-големи показатели изпускателната система не може да работи пълноценно.

На пръв поглед тази ситуация изглежда идеална за зимата, но и тук има недостатък, който просто не може да се игнорира. При значителна разлика в температурите на външния и вътрешния въздух системата започва да работи по-бързо. Цялата топлина буквално ще излиза свободно през тръбата.

Поради това жителите на къщи и частни домове харчат повече енергийни ресурси за отопление, отколкото изискват нормалните климатични условия.

Нестабилната работа през летния период е основният недостатък на схемата за естествена вентилация

За организиране на вентилационна система от този тип се полагат отделни въздуховодни тръби от всяко помощно помещение към обща шахта. От кухнята трябва да се положат два канала – един от вентилационната решетка под тавана, а друг – от кухненския аспиратор.

Освен това трябва да се обърне специално внимание на всички помещения, разположени изцяло или частично под нивото на земята в къщата. В тях се натрупва токсичен радон. За да се намали количеството на опасния газ, трябва да се изгради мощен изпускателен канал.

Освен това трябва да се погрижите за надеждна хидроизолация на мазето. В крайна сметка дори най-ефективната приточно-изпускателна система няма да се справи със задачите си, ако в мазетата на частна къща или вила винаги е влажно.

Как може да се повиши ефективността?

Съществуват няколко начина, които ще помогнат за подобряване на действието на системата за въздухообмен с естествена индукция:

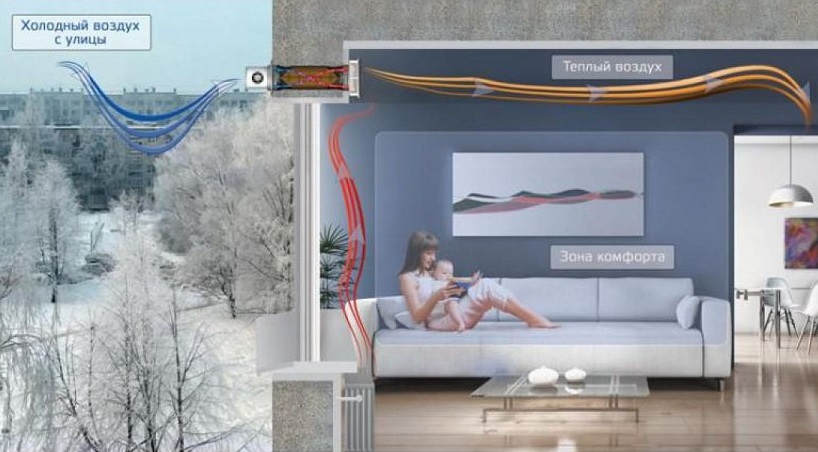

• инсталиране на специален клапан на входа на канала;
• монтаж на решетки с клапани на каналите за приток и отток;
• използване на дефлектор.

Клапанът, оборудван с автоматика, реагира дори на незначителна промяна на влажността на въздуха. Той се монтира на входа на въздуховода вътре в сградата. Когато влажността в помещението се повиши, автоматичното реле задейства и вътрешният клапан отваря канала повече.

В случай на понижаване на показателите, устройството затваря входа. Чувствителният елемент е датчик, който улавя сигнали от околната среда. Той се инсталира отвън на къщата.

През зимния период клапанът трябва допълнително да се прикрива. Това ще позволи да се минимизира навлизането на студен въздух в жилищната сграда. Въпреки това инсталирането на такова устройство няма да преодолее всички недостатъци на естествената вентилация.

Изпускателните вентилационни канали се изграждат в носещите вътрешни стени на сградата. Въздуховодите е целесъобразно да се обединят в малки групи по такъв начин, че проходът през покрива да бъде организиран в една тръба.

Друг ефективен метод е монтажът на решетки с клапани на каналите за приток и отвеждане на въздушните маси. Управлението им е възможно само ръчно. Положението на клапана трябва да се регулира поне веднъж на сезон, при промяна на температурата на въздуха навън.

Усилването на тягата в изпускателните вертикални канали може да бъде подпомогнато и от вятъра. За да се използва природната сила, на горната част на тръбата се поставя дефлектор – специално приспособление, което защитава въздуховода от отпадъци и валежи, а също така увеличава тягата.

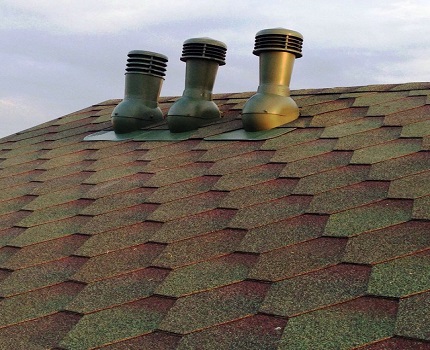

Използването на дефлектор позволява да се увеличи производителността на комина/вентилационния канал с 20%

С дефлектора един въздушен поток се разделя на два или дори повече с различни скорости. Той създава разреждане, което от своя страна увеличава разликата в налягането в тръбата. В резултат на това въздуховодът по-добре изсмуква отработения въздух.

Особености на принудителния въздухообмен

Ако естествената вентилация не осигурява пълноценно обновяване на въздуха, в частния дом се монтира мощна приточно-смукателна система.

Тя помага да се балансират въздушните потоци, които циркулират между стаите и външната среда непрекъснато. Такава вентилация гарантира стабилно подаване на пречистен свеж въздух и отвеждане на замърсения навън.

Описание на варианта за механична вентилация

Съвременните многофункционални инсталации за приточно-смукателна вентилация максимално използват енергията на подаваните въздушни потоци и я преобразуват в топлина.

Подобни системи извършват дълбоко почистване на приточния въздух, като го филтрират напълно от прах, различни алергени, бактерии и други вредни микроорганизми.

Допълнителна обработка се създава чрез прилагане на филтрационно оборудване, високоефективни шумопоглъщатели, йонизационни и овлажняващи устройства, понякога се използват ароматизиращи апарати.

Въздушните потоци, които са преминали обработка, се разпределят из къщата чрез специални вентилационни кутии. Подготвеният чист въздух постъпва в спалнята и детската стая, кабинета, всекидневната, кухнята и санитарните помещения, помощните помещения, а се отстранява оттам от смукателната система

Функционални елементи на системата с принудително задвижване на въздухообмена са филтрите и рекуператорите, вентилаторите, смукателните уредби, уредите за управление и, непосредствено, блокът за вентилация.

Вградената електроника дава възможност избирателно да се задават оптимални потребителски режими на работа на системата по показатели на температура и влажност, по време. Значително улесняват експлоатацията дистанционните управления и смарт контролерите.

Механичната вентилация помага да се предотврати образуването на неприятни миризми в кухнята, предотвратява появата на влага и разпространението на разноцветна плесен, решава проблема с постоянната влажност в банята и кондензата върху повърхността на топлия под, стъклопакетите, вратите.

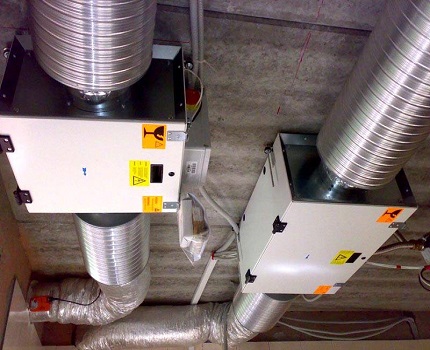

Мощните блокове с интегрирани филтри, специални шумопоглъщатели и нагреватели заемат много пространство. За да ги разположите, трябва да освободите място на тавана или в мазето на частна къща

Съвременните многофункционални системи за вентилация с принудително задвижване често се комбинират с интелигентни комплекси за управление и контрол. Тези мерки оптимизират работата на оборудването на всички инсталирани инженерни системи в дома, позволяват организиране на удобно за потребителя дистанционно управление на техниката чрез интернет.

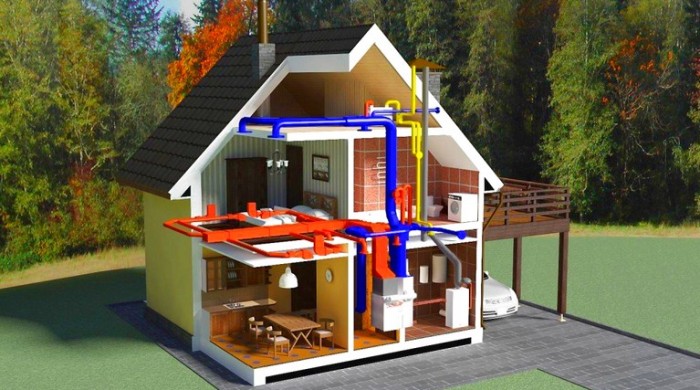

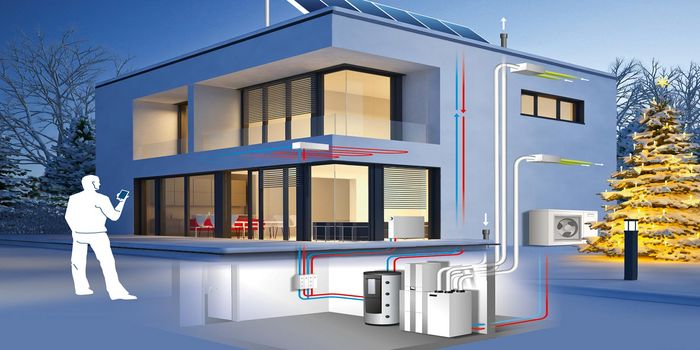

Механична вентилация с рекуперация на топлина

В схемите с рекуперация на топлина за въздухообмен в сградата отговаря приточно-изпускателна стационарна инсталация. Въздухът от околната среда постъпва в системата, след което чрез филтър се почиства от прах, замърсявания и се насочва за основно подгряване в рекуператора.

До необходимата температура въздушните маси се нагряват в електрически/воден калорифер и по здрави вентилационни канали от поцинкована стомана се разпределят из цялата къща.

Системата с рекуперация на топлина ще осигури високо качество на въздуха в жилищната къща през цялата година. На ниски обороти на работещите вентилатори приточно-изпускателните стационарни инсталации функционират практически безшумно.

Автоматиката дава възможност за гъвкаво управление на работата на оборудването: да се регулира постъпването на въздух, да се задава комфортна температура, да се променя скоростта на въздушните потоци.

Рекуперацията е рационално използване на топлинната енергия на изпускателния въздух за последващо подгряване на приточния. Това позволява да се намалят до 85% от разходите за топлина за нагряване на въздушния поток от външната среда през зимния период.

Техническото обслужване на такава инсталация се състои в редовна смяна на филтрите. Новите елементи за почистване на въздуха от прах се препоръчва да се сменят веднъж на тримесечие.

Система без рекуперация на топлина

За да се организира функционална приточно-изпускателна вентилация без въздушен рекуператор, се използват няколко изпускателни системи и централна приточна инсталация. Външният въздух се подгрява или охлажда, след това преминава през почистване във филтър, след което по мрежа от канали се разпределя в жилищните стаи.

Отстраняването на отработените тежки въздушни маси се извършва от изпускателни вентилатори в помещения с битово и техническо предназначение. Подобни системи са отчасти естествени и отчасти принудителни. Те функционират благодарение на естествена тяга и канални вентилатори.

Приточно-изпускателните схеми без рекуперация на топлина осигуряват подгряване и почистване на постъпващия в къщата въздух, но изразходват голямо количество енергия за постоянна обработка на въздушните потоци.

Комбиниран тип система

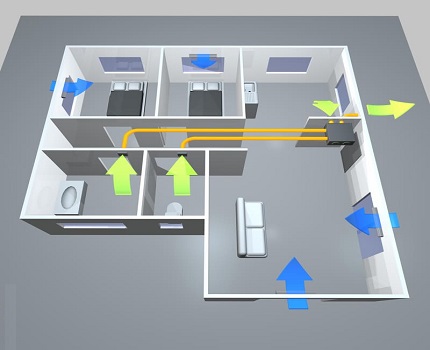

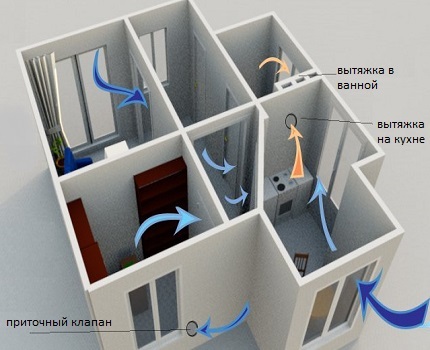

Комбинираната вентилация се реализира основно под формата на схема с естествен приток и механично (т.е. принудително) отвеждане на отработените маси.

В стаите свежият въздух постъпва през клапаните поради разреждането, което създават изпускателните вентилатори. При това предварителното затопляне на входящите въздушни маси не се извършва. Но това не е проблем, ако се монтира под клапана правилно избран нагревателен елемент – отворен радиатор.

Механичната изпускателна инсталация в частна къща се изпълнява от вентилатори, обикновено канални. Те могат да бъдат няколко, но понякога е достатъчен и един.

За да се осигури ефективна циркулация на въздушните потоци, изпускателните вентилатори трябва да функционират без прекъсване. С цел икономия на енергийни ресурси към системата се свързват регулатори на скоростта с автоматично/ръчно управление.

Постъпването на въздушни потоци в къщата се организира по естествен начин. За целта се използват стенни или специални прозоречни приточни клапани. Конструкцията на такива устройства не предвижда наличие на подвижни елементи

Специалистите характеризират комбинираната вентилация като функционална, относително евтина и лесна за експлоатация. За разполагане на спомагателното оборудване няма да е необходимо много пространство. Освен това всички функционални елементи се нуждаят от минимална техническа поддръжка.

Сред недостатъците на комбинирания тип система трябва да се отбележи липсата на филтрация и подгряване на приточния въздух, както и минималните норми на въздухообмен.

Правила за съставяне на проект за вентилация

Пълноценната работа на вентилационната система пряко зависи от точното изчисляване на техническите параметри и грамотно съставения проект за циркулация на въздушните потоци в къщата.

Разработването на схема за разполагане на оборудването и разпределение на тръбите дава възможност да се заложат в проекта канали за извличане на отработен въздух. Освен това ще бъде удобно да се регулира височината на таваните в помещенията, като се вземе предвид допълнителното пространство за полагане на отвеждащите тръби.

Изчисляването на вентилация и аспирация трябва да се извърши още на етапа на архитектурното планиране на жилищния обект

Ако обаче се извършва монтаж на вентилация при преустройство/реконструкция на сградата, трябва специално да се жлебят стените за вентилационни канали или да се монтират масивни приставни шахти, които изглеждат съвсем неестетично.

Именно на етапа на инженерното проектиране на системата за въздухообмен се определят основните технически решения:

• начин на разпределение на въздушните потоци в къщата;
• тип вентилация и изпускателни шахти;
• наличие на филтрационно оборудване.

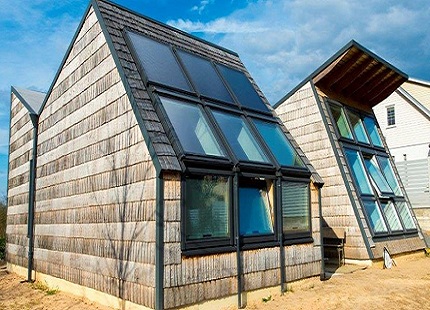

Въпреки това при изчисленията на вентилационната система инфилтрацията не се взема предвид, тъй като приносът ѝ в циркулацията на въздушните потоци е нищожно малък.

Някои строителни материали и ограждащи конструкции могат да пропускат въздух без специални приспособления. Този процес се нарича активна естествена инфилтрация, която задължително се взема предвид при разработване на схемата за топлоснабдяване на къщата.

Качеството на въздуха в жилищните и помощните помещения се влияе от много фактори. При разработване на проекта за вентилация, освен конструктивните особености на частното съоръжение, се вземат предвид различни общоприети стандарти и обективни показатели. Също така важна роля в този процес играят личните предпочитания на собственика на къщата и наличният бюджет.

Проектирането на вентилационни системи се извършва по следния план:

1. На началния етап се съставя техническо задание.
2. Втората стъпка – избор на оптимална концепция за въздухообмен в частната къща.
3. Следващият етап – разработване на схема с изчисление на нивото, създавано от вентилацията, шума, изчисление на сечението и подбор на въздуховоди с необходимите параметри.
4. Следва подготовка на чертежа за одобрение от клиента.
5. Последният етап – окончателно оформяне и предаване на готовата схема за вентилация.

Необходимо е да се изключат ситуации, при които за извършване на ремонтни работи или периодичен преглед на оборудването ще трябва да се демонтират части от строителни конструкции или декоративна облицовка. Затова филтрите, нагревателите, вентилаторите и други компоненти на системата е по-добре да се поставят в специално техническо помещение.

Това също ще реши проблема с организирането на ефективна изолация на шума от работещата вентилационна инсталация.

В процеса на разработване на проектна документация е необходимо допълнително да се проучат въпросите на бъдещата експлоатация и обслужване на вентилационната система.

Ако не се следват шаблоните, а се разработи индивидуална концепция за устройство на вентилацията според конкретния строителен обект, може да се осигури стабилно подаване на чист въздух във всички вътрешни помещения и извличане на замърсения.

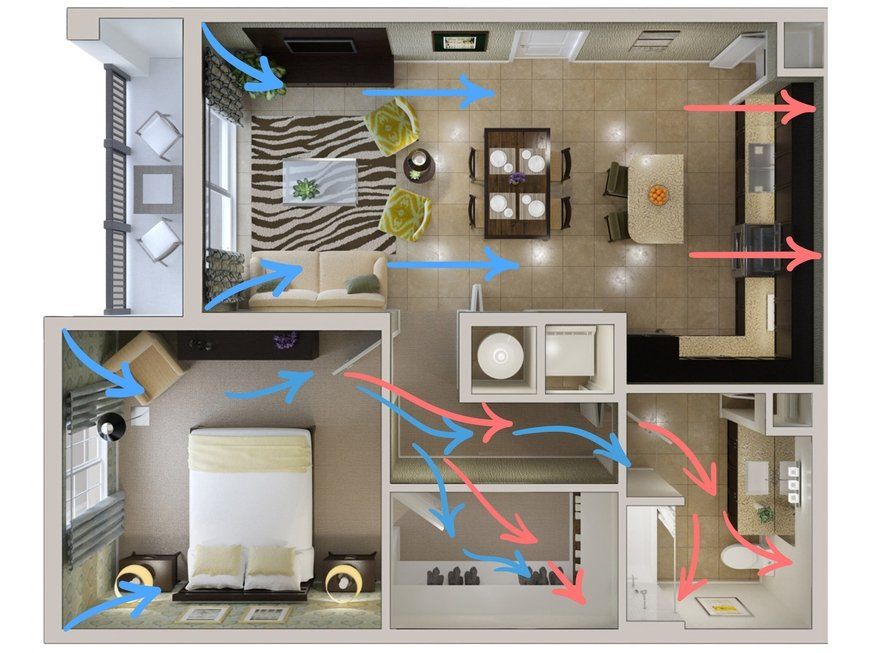

При разработване на схема за вентилация трябва да се акцентира върху някои технически особености:

• обемите на изсмукваните и подаваните въздушни маси трябва да бъдат балансирани;
• пресният и чист въздух се подава само в жилищните стаи, а отработеният се отстранява от помощните помещения;
• не се допуска обединяване на изсмукването от кухнята и санитарния възел в един вентилационен канал;
• скоростта на движение на въздушния поток в изсмукващите тръби и магистралните въздуховоди не трябва да надвишава 6 m/s. На изхода от решетката максималната стойност е 3 m/s;
• вентилационните шахти, които преминават по улицата, трябва да се изолират с изолационни материали с дебелина не по-малка от 5 cm.

Специалистите препоръчват да се избере принципна приточно-смукателна схема. Устроената вентилация от този тип ще се справя ефективно с подаването на свеж въздух и филтрацията на вътрешния.

Правилният подход към устройството на циркулацията на въздушните маси ще помогне да се създаде благоприятен и комфортен микроклимат в къщата.

Изводи и полезно видео по темата

Видеоклипът обяснява защо е необходима вентилация във всяка частна къща и защо не трябва да се допуска смесване на потоците на подавания и отвеждания въздух:

В това видео е показано нагледно как правилно да се организира притокът и евакуацията на въздуха при естествена схема на вентилация на извънградска къща:

Видео за това как функционира приточно-смукателна вентилация с достатъчна мощност и рекуперация на топлинна енергия на примера на системата profi-air на немския производител FRANKISCHE:

След като се запознаете с принципите на работа на вентилационните системи, е напълно възможно сами да организирате правилно въздухообмена в малка едноетажна сграда. Въпреки това проектирането и монтажа на вентилация в просторни извънградски къщи е по-добре да се довери на професионалисти. В крайна сметка инсталираната система трябва не само да работи, но и да се справя с планираните задачи.

Грамотно изградената вентилация ще реши проблемите със застоял въздух и неприятното усещане на застоялост в частната къща.
