Естествена вентилация в частен дом: правила за изграждане на гравитационната система за въздухообмен

При изграждането на крайградски къщи гравитационната вентилация често се избира по-често от по-ефективната и независима механична. Изпитаната във времето естествена вентилация в частен дом е по-лесна за изпълнение и значително по-практична. Тя не изисква специални грижи, не се нуждае от поддръжка и електрозахранване.

Ще ви разкажем как да организирате въздухообмен, който се осъществява по естествен начин. В представената от нас статия е подробно описан принципът на действие на гравитационното вентилиране. Ще ви запознаем с устройствата, които се използват при изграждането на системи, работещи без външна принуда.

Как е устроен процесът на въздухообмен?

Основното предназначение на гравитационния вариант на устройството за въздухообмен: поддържане на необходимия микроклимат. Освен насищане на пространството с чист въздух, тя извършва и отстраняване на отработения въздух, продуктите от горене на газ, различни миризми.

Ефективността на работа на системата за естествена вентилация, изградена в крайградска къща или вила, се определя от разликата в атмосферното налягане вътре и извън къщата, която също зависи от температурата, влажността на въздуха и силата на вятъра.

Естествената вентилация трябва да осигурява равномерно подаване, движение вътре и отвеждане на въздушните потоци, независимо от етажността на къщата

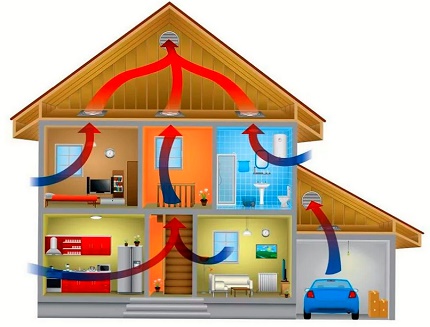

Естественият въздухообмен работи по следния начин:

• Въздухът от улицата влиза в къщата през отворени прозорци, неплътно прилежащи един към друг елементи на прозоречни и вратни конструкции. Въздушните потоци се втурват навътре по време на проветряване през полуотворени пластмасови прозорци или през вентилационни приточни клапани.
• Преместването на въздуха от едно помещение в друго и вътре в него става спонтанно. За да няма препятствия пред потока, между пода и вратите се оставят пролуки. Тяхната функция успешно се изпълнява от преливни решетки, монтирани в стените.
• Отработеният въздух напуска дома през изпускателни вентилационни канали. Те се намират в помещения с нестабилна влажност/температура – в кухни, отделни и комбинирани санитарни възли.

С изпускателните компоненти са отлично запознати всички градски жители. Това са канали, свързани с обща вентилационна шахта. Те се затварят с решетки, които трябва периодично да се почистват.

При обустройството на частен дом организацията на естествената изпускателна вентилация може съществено да се различава. Например, това може да бъде отдушник в горната част на стената, изпускателна тръба или отвор в тавана с изход във вентилационен канал на тавана, а оттам навън.

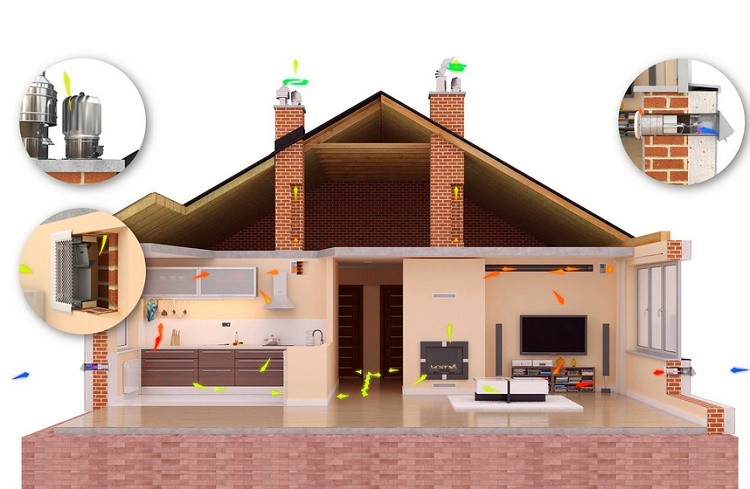

Компоненти на гравитационния въздухообмен

Един от разпространените проблеми при устройството на естествена вентилация в частен дом е недостатъчното постъпване на свеж въздух в помещението. Гравитационното вентилиране действа безупречно само когато плътността на въздушната маса навън е значително по-висока от тази вътре в помещенията. През лятото, когато плътностите се изравнят, въздухът отвън не тече сам.

Освен това по пътя на естествено движещите се въздушни потоци сега се поставят сериозни препятствия. Уплътнителите на прозорци и врати, предлагани днес на потребителите, отлично се съпротивляват на загубите на топлина, но също така не пропускат въздух отвън.

За да се осигури естествен приток в домове с херметични прозорци, струва си да се поставят приточни клапани в стената, а изпускателните вентилационни тръби да се оборудват с дефлектори.

Въпросът за постъпването на свеж въздух в помещения с практически херметични прозорци и врати се решава чрез инсталиране на вентилационни приточни клапани. Ако не искате да инсталирате клапани, ще трябва да закупите приточни устройства за пластмасови прозорци или да купите прозоречни пакети с вградени в тях първоначално приточници.

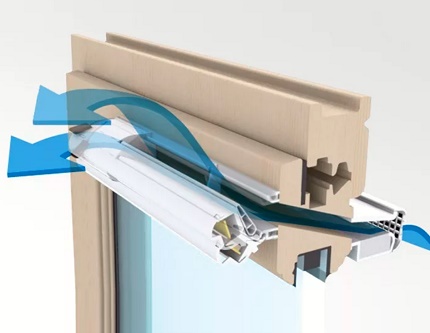

Прозоречен приточен клапан

Това устройство се нарича още прозоречен проветривател. То се отнася към най-разпространените варианти за решаване на проблема с въздухообмена. Конструкцията на такъв клапан се монтира директно в прозоречния профил.

Потокът на постъпващия въздух през прозоречния проветривател е насочен нагоре, за да се смесва по-ефективно студеният приточен въздух с вече затопления вътре в помещението и да не причинява дискомфорт на обитателите.

Някои клапани са оборудвани с автоматично регулиране на притока на въздух. Струва си да се отбележи, че производителите оборудват не всички модели проветриватели с механично регулиране. Това може да създаде определени проблеми при резки промени на температурата.

Основният недостатък на прозоречния приточен клапан е относително ниската производителност. Неговата пропускателна способност е ограничена от размерите на профила.

Стенно изсмукващо или приточно устройство

За монтажа на стеновия проветривател е необходимо да се направи проходен отвор в стената. Производителността на такъв клапан обикновено е по-висока от тази на прозоречния. Както и при прозоречния приточник, постъпващият обем свеж въздух се контролира както ръчно, така и автоматично.

Стеновите изсмукващи клапани обикновено се разполагат в горната част на стената, там, където естествено се издига отработеният въздух. Приточните клапани в стената най-често се монтират между прозореца и радиатора. Правят го така, че постъпващият студен въздух едновременно да се затопли.

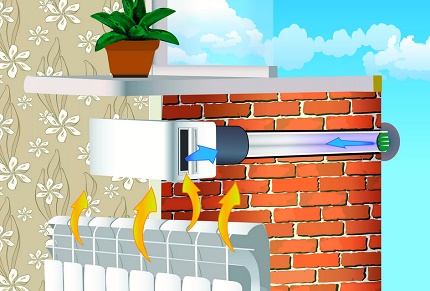

Ако стеновият вентилационен клапан се монтира точно над радиатора, то потокът свеж въздух ще се затопля самопроизволно преди да постъпи в помещението.

Предимства на монтажа на приточния клапан пред обикновеното проветряване:

• Възможност за регулиране на притока на свеж въздух;
• Способност да пропуска значително по-малко уличен шум;
• Наличие на филтри с различна степен на пречистване на въздуха.

Конструкцията на стеновия приточен и изсмукващ клапан не позволява на влагата да проникне вътре в помещението. Много модели на тези устройства за локална вентилация често включват филтри за пречистване на въздуха.

Междустайни преточни решетки

За да може свежият въздух да прониква безпрепятствено във всички части на дома, са необходими преточни компоненти. Те позволяват на въздушните потоци свободно да текат от притока към изсмукването, като увличат със себе си прахта, животинската козина, въглеродния диоксид, неприятните миризми, битовите изпарения и подобни включения, които са суспендирани във въздушната маса.

Претокът се осъществява през отворените врати. Той обаче не трябва да спира и в случай, че междустайните врати са затворени. За целта между пода и крилото на междустайните врати се оставя празнина от 1,5-2,0 cm.

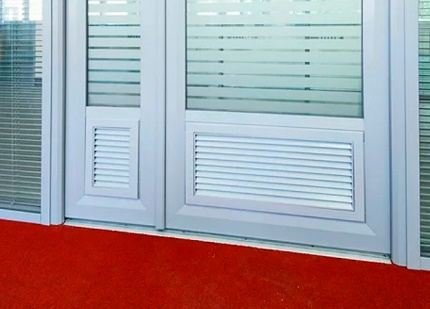

За да може свежият въздух да се движи свободно към изсмукването и да обхожда всички помещения, в крилата на вратите се монтират преточни решетки. Ако ги няма, то между пода и крилото се оставя празнина до 2 cm.

Също така за тези цели се използват преточни решетки, монтирани във врата или стена. Конструкцията на такива решетки се състои от две рамки с жалузи. Изработват се от пластмаса, метал или дърво.

Специфика на каналното изсмукване

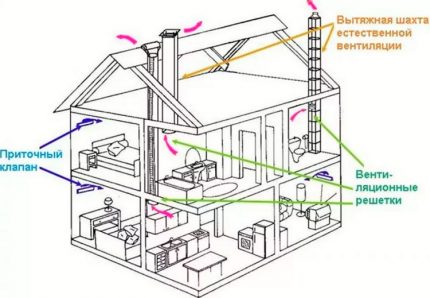

Отработеният въздух напуска дома чрез отдушници, вентилационни шахти или въздуховоди. Вентилационните канали обикновено се извеждат на тавана или се свързват с разположената в центъра на дома вентилационна шахта.

Вентилационните канали в устройството и организацията на естествената вентилация на частна къща се използват предимно при изграждане на изпускателната част на системата. Естественият приток по въздуховодите най-често е невъзможен или неефективен. За да работи поне малко, би трябвало да се монтира канален вентилатор.

В схемите на естествена вентилация каналите осигуряват изпускателната част на системата. Изпускателните въздуховоди в частните къщи често се обединяват в шахти

При изпускателната част на гравитационната вентилация въздушните маси се изтласкват от свежи порции въздух, засмукани през прозореца, приточника на PVC прозорец или отворената входна врата. Сечението на въздуховодите се избира съобразно нормите за обмен на въздух за отделните видове помещения, посочени в сборника СНиП 41-01-2003.

Освен жилищните и помощните помещения в частна къща, с вентилационни системи трябва да се осигурят мазето и изграденото в него хранилище, основата без мазе, студеният таван или обзаведен мансарден етаж. В естествените схеми те се осигуряват чрез отвори за проветрение, фронтонни и капандурни прозорци.

Видове вентилационни канали

По разположение се различават:

• Вградени. Изграждат се от кухи бетонни или керамични блокове, тухли. Такива изпускателни канали обикновено се изграждат още на етапа на строителство.
• Окачени. Изработени от поцинкована стомана или армирана пластмаса. Устройството на окачени канали е доста лесно, дори след като къщата вече е построена.

Въздуховодите се разделят на кръгла и правоъгълна форма на сечението. Всеки тип има своите предимства:

• Кръгъл въздуховод. Лесен монтаж, по-добър обмен на въздух, по-малко тегло;
• Правоъгълен въздуховод. Заема по-малко пространство, по-лесно се маскира с кутии, фалшиви тавани и стени.

От своя страна, тръбите за кръгъл въздуховод биват твърди и гъвкави, т.е. гофрирани.

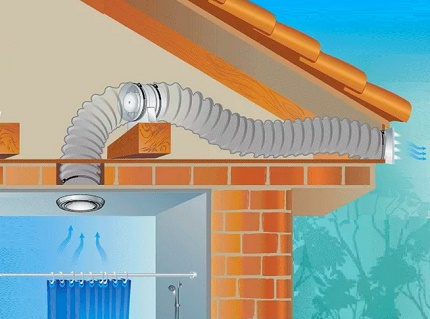

Гофрираните вентилационни тръби са по-лесни за полагане, но монтажът им е възможен само по хоризонтални повърхности и на малки участъци от вертикални стени

По твърдите тръби въздухът се движи без никакви пречки, затова те осигуряват най-малко съпротивление и минимален шум. Въпреки това с помощта на гофрирани тръби монтажът се извършва по-бързо и по-лесно.

Какво е дефлектор?

Дефлекторът е специална капачка, която се монтира на отвора на изпускателната тръба на вентилационната система. Той разсича въздушния поток, поради което се образува зона на ниско налягане, като при това силата на теглене може да се увеличи до 20%.

Също така вентилационният дефлектор изключва попадането на атмосферна вода във вентилационната система и предотвратява вдухването на вятър във вентилационния канал.

Дефлекторът се монтира на устието на изпускателната тръба. Това устройство изпълнява две важни функции: усилва тягата и предпазва от атмосферни валежи.

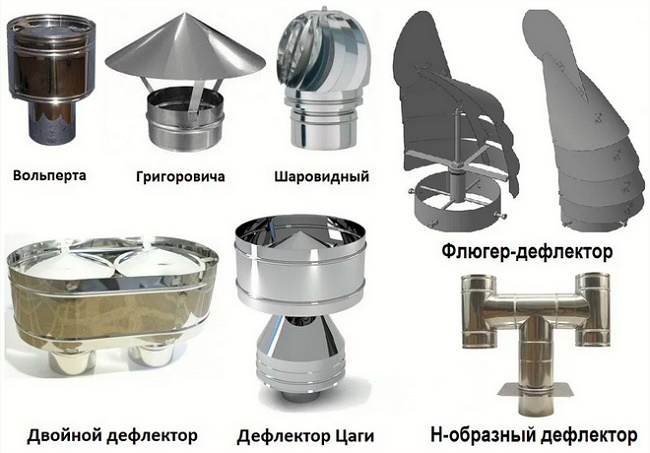

Съществуват следните типове дефлектори:

• Цилиндричен или чадър Волпера. Представлява извит цилиндър, покрит с чиния. Притежава средна ефективност, предпазва добре вентилационните канали от вятър;
• Н-образен дефлектор. Корпусът се изработва от тръби във формата на буквата H. Отличава се с повишена защита от вятър, попадане на влага в канала и обратна тяга, но поради особеностите на конструкцията има ниска производителност;
• Дефлектор от тип ЦАГИ. Конструкцията включва купа с разширение на края, капак-чадър и цилиндрична обвивка. Признат е за един от най-ефективните. Предпазва добре от вятър, снеговалежи и дъждове, има най-малък коефициент на съпротивление;
• Турбодефлектор. Представлява въртяща се сфера с лопатки, отличава се с повишена ефективност, но обикновено струва малко по-скъпо;
• Флугер. Напомня крило. Принципът на действие е сходен с турбодефлектора.

Изборът на модел дефлектор зависи от местните условия. В региони с високо ветрово натоварване предпочитат обикновени гъбички. В области с ниска активност на вятъра е по-добре да се постави дефлектор с турбина, той ще осигури тяга дори при лек полъх.

Основни правила и препоръки

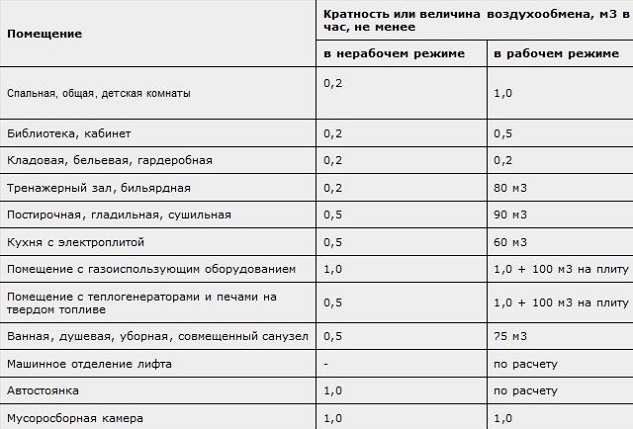

Нормативните данни за обема на въздухообмена са посочени в СП 44.13330.2011, СП 66.13330.2012 и вече споменатия по-горе СНиП 41-01-2003.

Естествената вентилационна система трябва да осигурява:

• В основните помещения, като всекидневна, спални и детски стаи, стойността на въздухообмена на човек трябва да бъде не по-малко от 30 м³/ч;
• За кухнята постоянният въздухообмен според правилата е 100 м³/ч. От тях за обслужване на електрическа печка — 60 м³/ч, за 1 горелка на газова печка — 80 м³/ч;
• В душ кабината и банята постоянният въздухообмен трябва да бъде по-малко от 75 м³/ч;
• В тоалетните с една тоалетна чиния — 50 м³/ч, ако е монтиран биде, то трябва да се увеличи с 25 м³/ч. В комбинираните санитарни помещения нормите за всеки санитарен прибор се сумират;
• В килера и гардеробната постоянният въздухообмен е равен на 10 м³/ч, същата цифра е и в режим на обслужване.

Ако естествената система не се справя с нормативния въздухообмен, на притока или изпускането се поставят вентилатори.

Нормативните данни за въздухообмена са необходими за изчисления на производителността на приточниците и диаметъра на изпускателните канали.

За вентилационните канали е желателно да се избират тръби с един и същ диаметър. Всички елементи на въздуховода трябва да бъдат закрепени равномерно и надеждно. Колкото по-малко завои имат вентилационните канали, толкова по-висока е ефективността на вентилационната система.

Отворите за приток на естествената система трябва да се разполагат не по-високо от 1,5 м от нивото на земята, за да може да се почистват и обслужват.

Колкото по-дълъг и по-широк е въздуховодът, толкова по-силна е тягата. Необходимите размери на въздуховода могат да се изчислят с помощта на някой от онлайн калкулаторите.

Предимства и недостатъци на естествения въздухообмен

Както всяка инженерно-техническа система, естественият вариант не е лишен от недостатъци, но притежава и сериозни предимства. За да сте сигурни дали да го инсталирате или не, си струва да сравните списъка с плюсовете с този на минусите.

Положителни страни:

• Лесен и евтин монтаж. Това е най-евтиният вариант за осигуряване на стабилен въздухообмен.
• Ниски разходи за поддръжка. Ако в системата няма механични уреди, тя се нуждае само от периодично почистване.
• Енергийна независимост. Не консумира електроенергия, освен при инсталиране на допълнителни електрически уреди.
• Изключително тиха работа. Отличава се с нисък шум.
• Инженерна гъвкавост. Вентилацията може да се модернизира и да се дооборудва с различни устройства. Има възможност за регулиране на производителността на системата.

Отрицателни страни:

• Нестабилност на тягата. Нейната зависимост от атмосферното налягане и конкретните метеорологични условия. Ефективността на работата на естествената вентилация през лятото може да бъде недостатъчна.
• Образуване на течения. През зимния период силната тяга може не само да причини дискомфорт на обитателите на къщата от течения, но и значително да увеличи топлинните загуби. Оттук произтичат повишени разходи за отопление на помещението. Струва си да се отбележи, че съществуват различни начини за решаване на този проблем.

Организирането на система за естествена вентилация в частна къща е по силите на всеки. Нейното несъвършенство се компенсира от простотата на конструкцията и минималните разходи за поддръжка.

Изводи и полезно видео по темата

Със спецификата на устройството на системата за въздухообмен по естествена схема ще ви запознае следващият видеоклип:

Нормалният въздухообмен се отразява благоприятно на човешкото здраве, повишава работоспособността на мозъка, противодейства на появата на симптоми на отпадналост, слабост и сънливост, а също така предотвратява появата на влага, гъбички и мухъл в къщата.
