Изпускателна вентилация през стена навън: инсталиране на клапан през отвор в стената.

Повечето нови материали и готови конструкции, въведени в сферата на строителството и довършителните работи, почти напълно изключват свободното движение на въздуха. Осигурената от тях херметичност, заедно с плюсовете, донесе сериозен минус – нарушаване на вентилационните процеси.

Те просто трябва да бъдат възстановени, защото, съгласете се, без редовно подаване на свеж въздух в помещението, в него е невъзможно да се живее!

Ние знаем как се решава толкова непростата задача: изпускателната вентилация през стената навън ще формира нормално движение на въздушните маси. Малко стеново устройство ще осигури отвеждане на отработения поток и отличен въздухообмен.

Предложената от нас статия ще ви запознае с тънкостите на избора на клапан за организиране на изпускателна вентилация, с правилата за неговата инсталация и експлоатация. Представената за разглеждане информация се потвърждава от фото-материали, схеми и видео-инструкции.

Типични проблеми с вентилацията

Естественото вентилиране на жилищни помещения се основава на наличието на микроцепнатини, характерни за дървените прозоречни конструкции. През такива малки отвори въздухът редовно постъпваше отвън и се отстраняваше от дома по устроените в строителните конструкции вентилационни канали.

Така в апартамента се осъществяваше постоянна смяна на въздушните маси, допринасяща за нормално ниво на влажност, премахване на неприятни миризми и т.н.

Редовното обновяване на въздушната маса, което се случва по естествен начин през неплътно прилепване на прозоречните крила и вратите, както и чрез проветряване, формира оптимален за жизнедеятелност микроклимат, премахва излишната влага, въглероден диоксид и други вредни токсични вещества

Неправилният въздухообмен в дома – проблем, практически неизбежен при провеждане на мерки за намаляване на топлинните загуби. Инсталирайки нови прозорци и врати, стремейки се да минимизират изтичането на топлина, малцина се замислят за вентилирането на своето жилище.

Но скоро проблемите се проявяват под формата на задушен въздух, размножаване на плесен в банята и други подобни явления. Скоро ненормалният микроклимат започва да се отразява негативно на здравословното състояние на тези, които живеят в такъв дом.

Вентилационните приточни инсталации от различен тип и вид помагат да се справим с прекомерната херметизация на помещенията, но за нормално вентилиране това може да се окаже недостатъчно.

Тягата на естествената смукателна вентилация често се оказва слаба, а понякога дори липсва. Поради проблеми с устройството на вентилационните конструкции част от въздушните маси, които трябва да бъдат отстранени от дома, прониква обратно.

Липсата на вентилация или неправилната ѝ организация е опасна не само за живота на хората. Влагата, която се кондензира по повърхностите и не е отстранена в резултат на вентилиране, става причина за преждевременно излизане от строя на конструкциите, комуникациите и облицовката.

Върху състоянието на тягата във вентилационната система на дома или апартамента се отразява и температурата на въздуха навън, по-точно, разликата в температурата вътре в помещението и навън.

През зимата тази разлика е достатъчно голяма, което осигурява добра тяга. Но през летния период разликата в температурите на външния и вътрешния въздух не е толкова значителна, а това се отразява не много добре на качеството на тягата.

Поради тези причини трябва да се помисли за необходимостта от инсталиране на специални смукателни клапани. Те ще осигурят бързо и ефективно отстраняване на отработения въздух от жилището, както и ще предотвратят обратното му проникване.

Застоялият се задушлив въздух и прекалено влажната среда способстват за разпространението на гъбични колонии, които заплашват обитателите с сериозни заболявания и разрушаване на строителните материали (+)

Разновидности на изпускателни клапани

Ниската ефективност на смукателната вентилация най-често се обяснява с различни причини, например, нарушаване на проходимостта на каналите или на тяхната херметичност.

В многоетажните сгради такива ситуации често възникват поради пропуски при извършване на ремонт, а отстраняването на последиците от грешките и възстановяването на нормалното състояние на вентилационните канали не винаги е възможно.

В зависимост от мястото на инсталиране на смукателната вентилация се използва хоризонтален или вертикален модел на клапана и вентилатор с достатъчно висока производителност (+)

В такъв случай смукателните клапани могат да се окажат повече от уместни. Конструкцията на тези устройства е много проста, основното им предназначение е да пропускат потоци въздух навън и да не позволяват те да проникват обратно. Според типа на инсталиране такива клапани се разделят на хоризонтални и вертикални, всичко зависи от посоката на въздушния поток.

Ако смукателният поток трябва да се движи вертикално, се избира клапан с хоризонтална инсталация. А за отвеждане на въздуха по хоризонтала е необходим вертикален клапан. Обикновено моделите на смукателните клапани се комплектоват с вентилатор. Те се прилагат там, където отстраняването на въздуха от помещението трябва да се извършва принудително.

Друг важен момент – нивото на шум, което издава работещото устройство. Колкото по-ниски са звуковите ефекти от отварящите се лопатки на клапана и/или въртящия се вентилатор, толкова по-добре. Много полезна информация може да се намери в техническия паспорт на изделието.

Когато избирате смукателен клапан, който ще бъде монтиран в стената, трябва да вземете предвид дебелината на тази стена, както и материала, в който ще трябва да се направи отвор.

Конструкция на стеновото устройство

Обикновеният смукателен клапан се състои от три основни части:

• фланец;
• заслонка;
• декоративна решетка.

Кръглият фланец – това е свързващ елемент, който позволява да се свърже клапанът към вентилационния канал. Решетката представлява декоративен елемент, който просто маскира дупката в стената, а също така предотвратява случайното попадане на едри отпадъци вътре. Основата на конструкцията е заслонката.

Това е подвижна лопатка с кръгла или квадратна конфигурация, закрепена на ос. Тя може да се отваря само в една посока, осигурявайки правилното движение на въздушния поток. Конструкцията може също да включва отвес, който позволява да се остави клапанът в затворено състояние, ако вентилаторът е изключен.

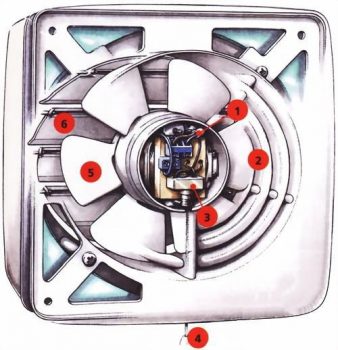

Осевият смукателен вентилатор се състои от следните елементи: захранващ кабел (1), въздухозаборна решетка (2), превключвател (3), кабел на превключвателя (4), работно колело (5), жалузи (6).

За промишлени обекти обикновено се препоръчва да се избере клапан с добри взривозащитни характеристики, но за жилищни помещения значение имат други особености. Например, полезно ще бъде наличието на гумено уплътнение, което позволява да се намали количеството шум.

Един от разпространените варианти на смукателния клапан е конструкцията тип „пеперуда“. Тя представлява две лопатки, закрепени на централна ос. Друга популярна конструкция на такива устройства се нарича лопаткова, тя включва редица паралелно монтирани лопатки, които се движат по принципа на жалузи.

Монтирането на осевия вентилатор за смукателен тип вентилация се извършва по единна за всички системи схема:

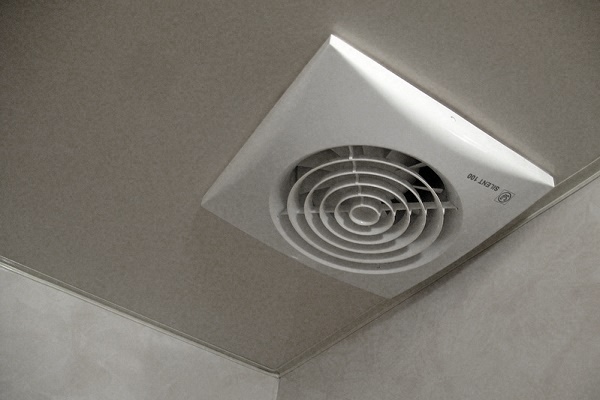

Такъв вентилатор често се монтира в тоалетни, бани.

Обоснован избор на подходящ вариант

Най-често изпускателните вентилационни клапани за стена се изработват от метал или здрав пластик. За условия на повишена температура и влажност, например за баня, пластмасовите изделия не са подходящи, но се доказват отлично в по-малко трудни ситуации.

При избор на клапан трябва да се вземе предвид неговото напречно сечение: правоъгълно или кръгло.

Най-важният показател обаче е скоростта на въздушния поток, за която е проектирано устройството. Най-разпространени са моделите, проектирани за поток 4-6 м/с.

За организиране на принудителна изпускателна вентилация в апартамент или къща може да се използва конструкция, състояща се от вентилатор и обратен клапан.

Ако клапанът се избира за система за естествена вентилация, е много важно елементите на клапана да реагират чувствително дори на малки въздушни потоци. Но за системи със слаба тяга наличието на изпускателен вентилатор е задължително, поради което такава чувствителност не е необходима.

Но тук е важно да изберем вентилатор, който да подхожда по мощност в зависимост от обема на помещението, за което се избира устройството. Например, за кухня се изчислява мощността на вентилатора, като се използва повишаващ коефициент, равен на десет, а за тоалетна този показател може да бъде седем.

В многоетажните сгради тръбата на изпускателната вентилация трябва да се изведе на един метър над покрива, за да не проникват неприятни миризми от долните етажи към горните.

Тънкости на изграждане на изпускателна вентилация в стената

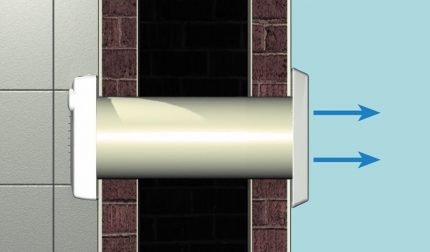

В частни къщи и дори в многоетажни сгради в много случаи е по-удобно да се направи вентилационен изход направо през стената. За целта се използват модели на изпускателни клапани с вентилатор, който се вкарва в предназначена за тях монтажна муфа.

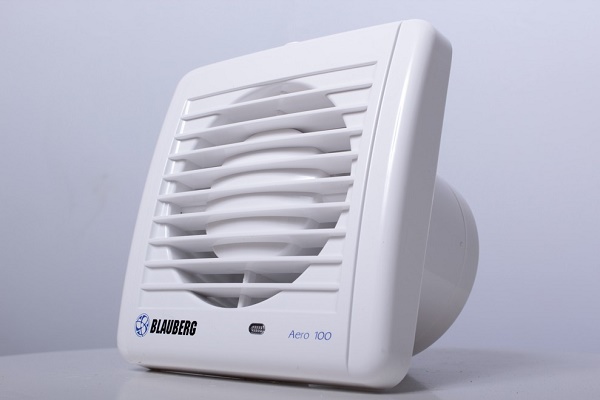

Може също да се използват накладни модели вентилатори, които се закрепват от вътрешната страна на стената.

За монтаж на изпускателния вентилационен клапан в стената първо трябва да се направи маркировка и да се пробие отвор с необходимия размер.

За инсталиране на такава проста конструкция ще е необходимо да се направи доста голям отвор за монтаж на вентилацията във външната стена на къщата. Но първо трябва да се избере подходящо устройство.

Моделите с ръчно управление имат достъпна цена, но те са изключително неудобни за експлоатация, тъй като ще трябва постоянно да се помни за необходимостта да се включи или изключи изпускателният клапан.

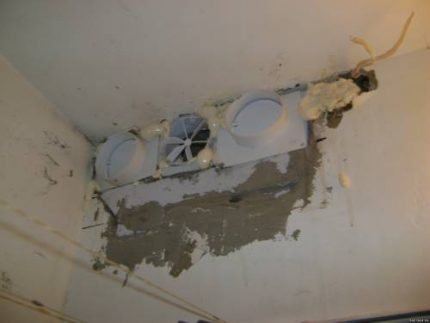

Изпускателният вентилатор се монтира от вътрешната страна на отвора, направен в стената, а обратният клапан и защитната решетка – от външната страна.

За да се автоматизира процесът, може да се използва таймер. Ще трябва да се избере времеви график, в съответствие с тези настройки клапанът ще се включва и изключва в зададеното време. По-ефективно може да се окаже използването на сензор, реагиращ на нивото на влажност в помещението.

В този случай устройството ще започне работа, когато въздухът в помещението стане твърде влажен, а при намаляване на влажността вентилаторът ще спре. При избор на устройства за автоматично регулиране трябва да се уверите, че при прекъсване на захранването предварително зададените настройки се запазват.

За да се осигури добър въздухообмен в помещението, е необходимо да се използва достатъчно мощен вентилатор. Слабият в това отношение агрегат просто няма да се справи с преместването на голям обем въздушни маси, в резултат на което вентилацията ще бъде недостатъчно ефективна.

Изборът на място за инсталиране на стенен вентилационен клапан е ориентиран към изискванията, посочени в инструкциите от производителя на устройството.

При изчисленията обикновено се използва проста формула:

М=О*В

Където:

• М – необходимата мощност на вентилатора;
• О – обемът на помещението, в което ще бъде инсталирано устройството;
• В – повишаващият коефициент на въздухообмен.

Изчисляването на обема на стаята, както е известно от училищния курс по математика, може да се направи като произведение на площта и височината на помещението. Коефициентът на въздухообмен се определя в зависимост от предназначението на помещението.

Този показател трябва да бъде:

• за отделна тоалетна – 8;
• за кухня – 15;
• за баня или комбиниран санитарен възел – 20.

Остава само да се определи обемът на стаята и да се умножи по съответния коефициент, за да се получи показател, който ще помогне да се избере клапан с достатъчно мощен вентилатор. Не си струва да се взема прекалено мощен модел, това ще доведе само до ненужни разходи и няма да се отрази благоприятно на процеса на вентилиране.

При изчисляване на мощността на извличащия вентилатор трябва да се вземе предвид чувствителността на такова оборудване към съпротивлението на системата. Наличието на декоративна решетка и клапан може да намали скоростта на движение на въздушния поток три до пет и дори десет пъти. Затова не трябва да избирате устройство с минимални размери и мощност.

Производителността на вентилатора трябва да бъде достатъчна, за да може през клапана да излиза отработен въздух от съседните помещения, а не само от стаята, в която е инсталирано устройството. Преди започване на работите по инсталиране на извличащия клапан с вентилатор, е необходимо да изберете подходящо място.

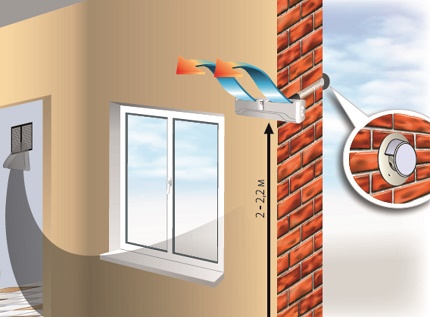

Отворът за извличащия клапан е най-добре да се направи в горната част на външната стена, такава позиция спомага за ефективното отвеждане на отработения въздух.

За това се използва стена, която е максимално отдалечена от мястото, където се извършва забор на свеж въздух. Обикновено приточната вентилация се инсталира в стените или прозорците на помещения като спалня или всекидневна.

За извличаща вентилация повече подхожда кухня или санитарен възел. В резултат с отработения въздух се отвеждат също неприятни миризми, излишни водни пари и т.н.

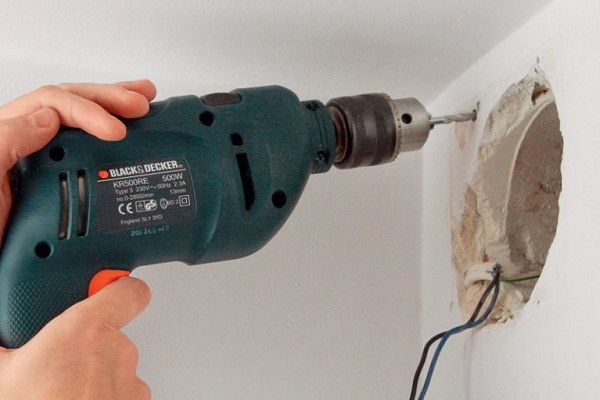

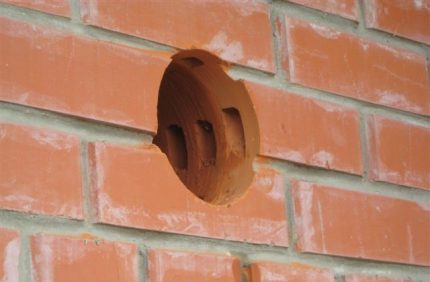

Отворът за извличащия клапан трябва да се направи в горната част на стената. Първо се извършва маркиране, след което се започва пробиване. Отвор с подходящи размери се прави с бормашина и перово пръстеновидно свредло. Понякога се налага да се използва специален инструмент с диамантен накрайник.

Отворът за извличащия клапан трябва по размери и конфигурация да съответства на размерите на вентилатора. Обикновено това е кръгло устройство, но понякога е по-удобно да се използва устройство с квадратен корпус. В този случай отворът за клапана трябва да се издълбае с помощта на перфоратор с накрайник във вид на лопатка.

Диаметърът и формата на отвора в стената за монтаж на извличащия клапан трябва да съответстват на характеристиките на вентилатора, с който се комплектова устройството.

Такива работи обикновено са съпроводени от голямо количество прах, от който не спасява дори използването на промишлена прахосмукачка. Необходимо е преди започване на пробиването да покриете повърхностите с фолио или други подходящи материали, за да ги защитите от замърсявания.

За пробиване на особено дебели външни стени от издръжливи материали може да се използва машина за колонково пробиване. Това е скъпо оборудване, което е по-евтино да се наеме, отколкото да се купи. Специализирани фирми предоставят услуга за колонково пробиване на относително ниска цена, която зависи от дълбочината на пробиване и материала на стената.

За пробиване на дебели стени при монтажа на смукателен клапан за принудителна вентилация може да се наеме апарат за колонково сондиране, който може да се справи с почти всеки материал.

По време на работа на такова оборудване се използва водно охлаждане. Едновременно се използва устройство за събиране на отработен материал и вода, но част от нея все пак ще попадне на стената, този момент трябва да се вземе предвид преди започване на работа.

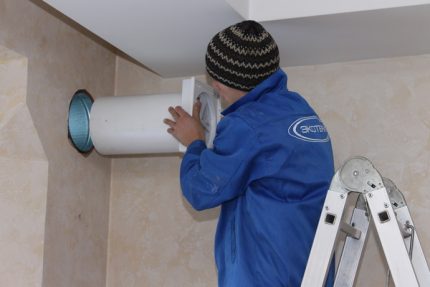

След като отворът е подготвен и почистен от прах, в него трябва да се постави муфата, която се доставя в комплект с клапана.

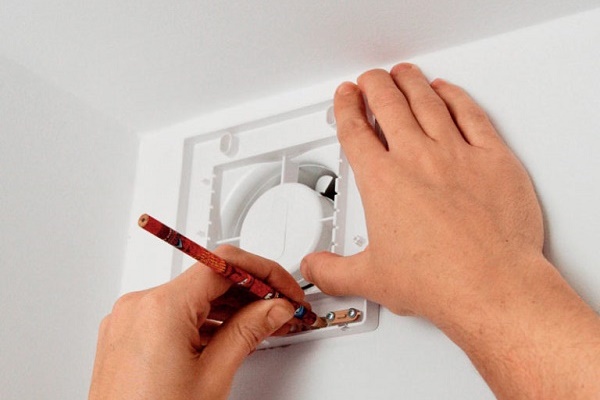

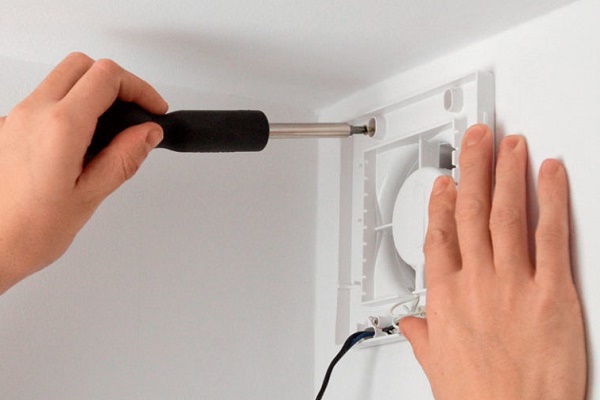

Сега трябва да се отбележат местата за закрепване на вентилатора. Устройството се фиксира на стената през предназначените за това отвори. Като крепеж най-често се използват разпъващи дюбели. Обикновено между муфата и стената остава малка празнина, през която впоследствие може да прониква въздух.

Всички такива цепнатини внимателно се запълват с монтажна пяна, която ще осигури на конструкцията необходимата херметичност. След това може да се започне монтажът на смукателния клапан. Трябва да се действа много внимателно, за да не се повреди самият клапан по време на монтажа и да не се допусне попадане на строителни отпадъци вътре в него.

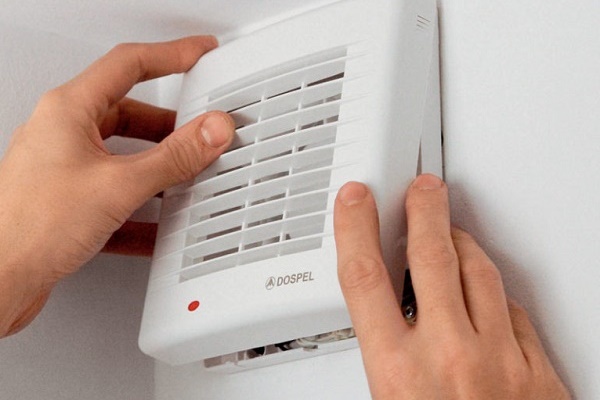

След монтажа трябва да се уверите, че клапите на клапана се движат свободно, не засядат. След това от външната страна на стената на къщата трябва да се монтира декоративна решетка, която ще затвори отвора и ще придаде на конструкцията естетичен вид.

За да се подобри ефективността на работа на смукателния клапан и да се намали вероятността от замръзване през зимния период, се препоръчва около муфата да се постави слой от топлоизолационен материал. Този момент трябва да се вземе предвид при изчисляване на диаметъра на отвора за смукателния клапан.

Някои майстори смятат, че муфата, с която се комплектова смукателният клапан, не е достатъчно здрава. Те отбелязват, че при необходимост от монтаж муфата може случайно да бъде повредена, и препоръчват да се замени с парче от по-здрава пластмасова тръба с подходящ диаметър.

Конструкцията на смукателната вентилация трябва да бъде херметична, затова след монтажа на основните елементи на устройството цепнатините трябва да се запълнят с монтажна пяна.

Ако такава тръба се окаже малко по-широка от вентилатора, който се вкарва в нея, може да се направи подмотка от изолента или друг подходящ материал, така че устройството да влиза достатъчно плътно.

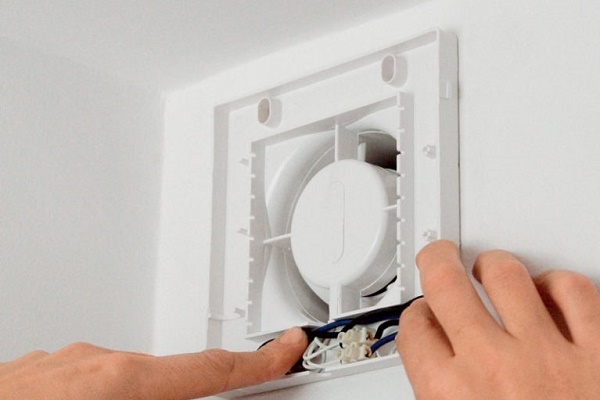

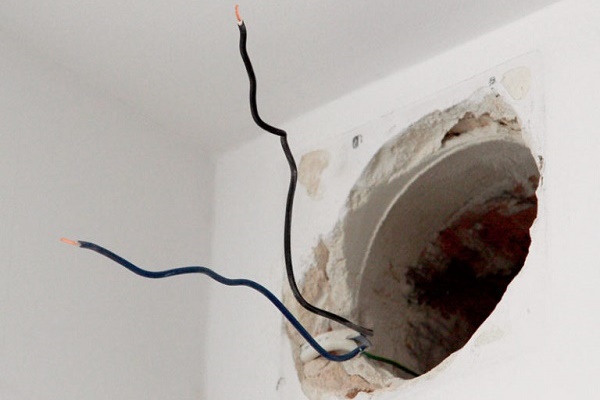

Отвътре вентилаторът трябва да се осигури с електрозахранване. Кабелът се прокарва до ел. табло, при свързването от съображения за безопасност се използват леснотопими предпазители.

При монтажа на смукателен клапан в тоалетна или баня електрозахранването може да се свърже по такъв начин, че вентилаторът да се включва едновременно с осветлението. В този случай таймерът може да се настрои да се изключи след определен период от време след изключване на светлината.

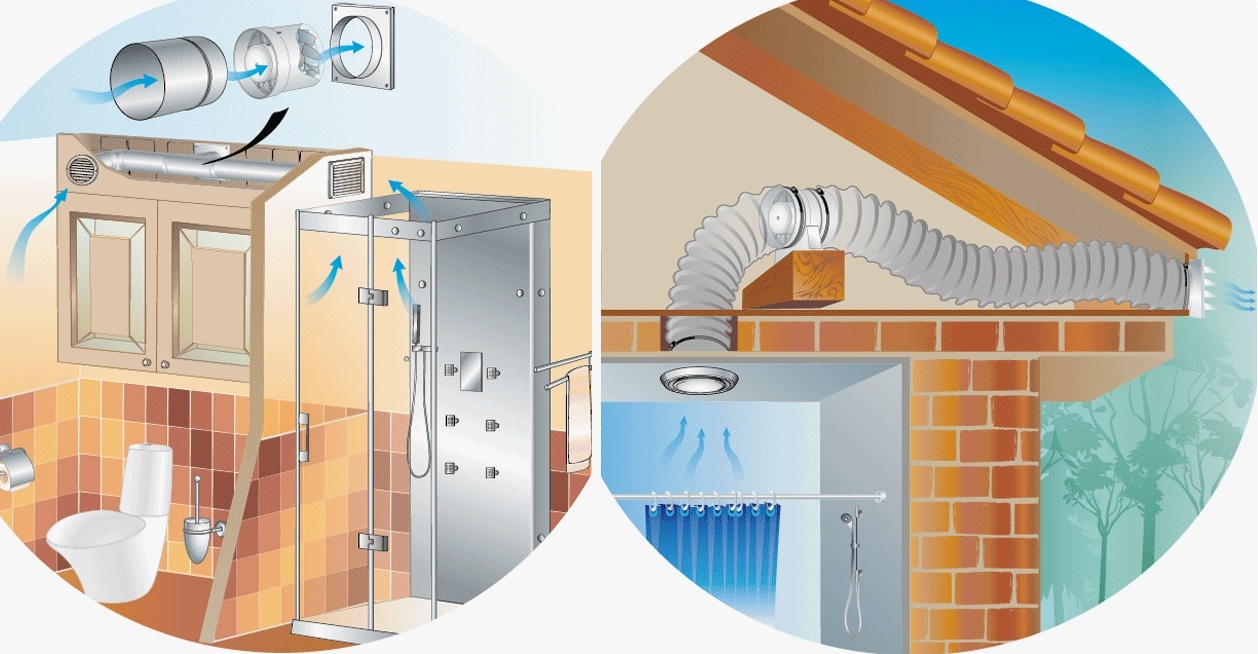

За да работи ефективно изпускателната вентилация в тоалетната и банята, трябва да се осигури приток на въздух в тези помещения. Обикновено за целта в долната част на вратите се монтират специални вентилационни решетки.

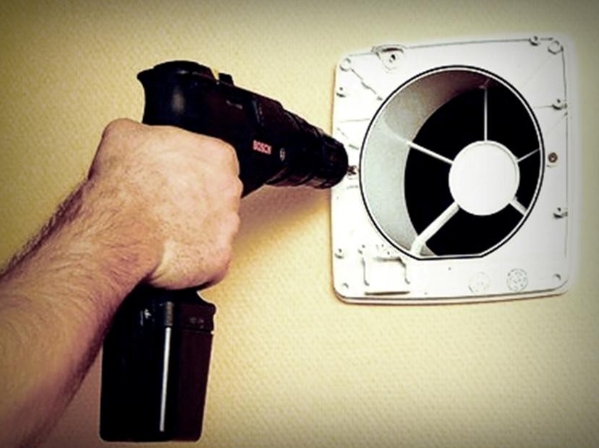

Изпускателният вентилатор се закрепва на стената с помощта на дюбели, които са включени в комплекта, а след това се покрива със специална решетка

По време на експлоатация на изпускателния клапан трябва да се отчита такъв проблем като появата на запушвания. Ако вътре в устройството проникне отпадък, това може да доведе до повреда на клапана и ще затрудни работата на вентилатора.

Ако това се е случило, устройството ще трябва да се демонтира, да се почисти от замърсяванията и да се монтира отново. Клапаните от тип "пеперуда" през зимата могат да се покрият със слой лед, което също води до проблеми в работата на механизма.

Изводи и полезно видео по темата

Подробно процесът на монтаж на вентилатора и обратния клапан през стената е описан в този видеоматериал:

Тук е демонстрирана работата на високомощен изпускателен вентилатор с обратен клапан. Устройството се отличава с повишена здравина и ниско ниво на шум по време на работа:

Изпускателната вентилация – необходим елемент за нормален въздухообмен в дома. Ако е инсталирана правилно, то в жилищните помещения ще се поддържа нормална влажност и благоприятен за здравето на хората микроклимат.

Имате ли опит в монтажа на стенен вентилационен канал? Или останаха въпроси по темата? Моля, споделете вашето мнение и оставете коментари. Формата за обратна връзка се намира по-долу.
