Вентилация на покрива на частна къща: изграждане на преминаване на въздуховода през покрива

Ефективната вентилация е една от основните системи във всяка къща. Тя отговаря за въздухообмена, изсушаването на облицовката, строителните конструкции, предметите на обзавеждането. Правилно обустроената вентилация на покрива на частна къща ще осигури отстраняването на неприятните миризми, конденза и битовите изпарения.

Новите къщи още на етапа на планиране задължително се оборудват с по-сложна вентилационна система, която съществено се различава от традиционните варианти. Тази комуникационна мрежа, наред с другите инженерни съоръжения, трябва да отговаря на строителните изисквания и нормативи.

Всичко за правилата за устройство на преминаването на вентилационните тръби през покривния пай ще научите от предложената от нас статия. Ще разкажем как да обустроите преминаването на въздуховода към покрива. Ще подскажем какво трябва да направите, за да осигурите неговата херметичност.

Обща характеристика на вентилационните възли на покрива

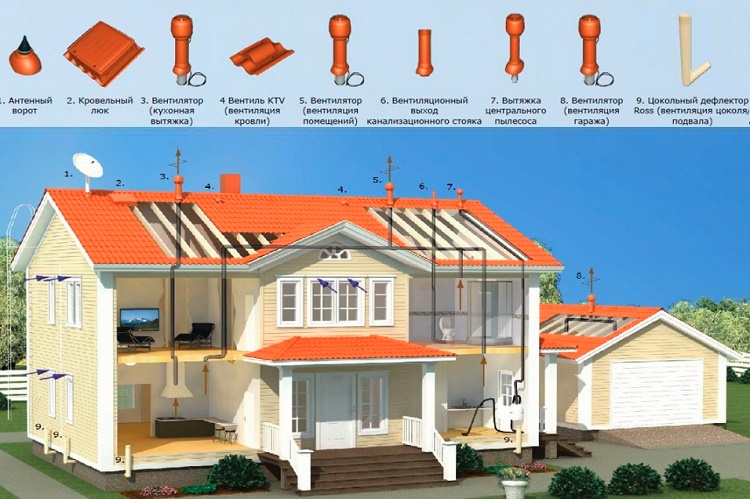

При монтажа на различни технически комуникации вентилационните тръби традиционно се инсталират на покрива. Подобен подход има специфични особености и изисква стриктно спазване на технологията за инсталиране.

Вентилационните възли на прохода в много случаи притежават сходна конструкция при различни модели. Те се използват за принудителен и естествен процес на извеждане на отработения въздух, конденза и изпаренията извън сградата.

Всички видове покривни проходи трябва да бъдат безупречно изпълнени и херметични, за да не проникват атмосферен прах и вода в жилищните и помощните помещения. По схемите на покривните проходи се обустрояват не само вентилационните тръби, но и аераторите, комините, антените и покривните люкове.

Вентилационната тръба на възела на покрива се разполага така, че отработеният въздух да има възможност да излиза безпрепятствено.

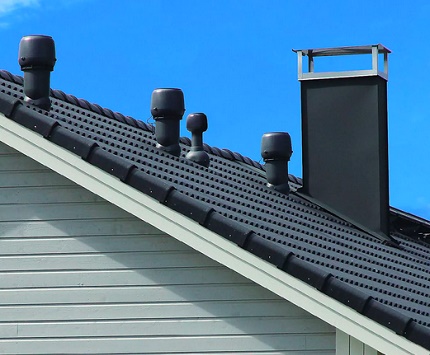

За скатни покриви удобно решение ще бъде инсталирането на вентилационна тръба до билото. Такава конструкция не изисква допълнително укрепване и инсталиране на система за почистване от сняг.

При близко разположение на изпускателните тръби до билото на покрива, системата е подложена на най-малкото налягане на вятъра. Въпреки това, за да се формира нормална тяга, вентилационната тръба (шахта) трябва да бъде най-малко 0,5 m над билото. Това изискване не се отнася за аератори и покривни вентилатори, които решават задачите по изсушаване на покривния пласт.

Производството на проходните системи съответства на ГОСТ 15150, а именно:

1. Дебелината на материала надвишава 1,9 mm.
2. Диаметърът на окръжността е 10-12,7 cm. При възли с квадратно сечение размерите могат да варират.
3. Обработва се с антикорозионни смеси.
4. Размерът на опорния пръстен задължително надвишава диаметъра на тръбите.
5. Дължината на конструкцията трябва да бъде максимум 1 m.

Самият възел може да се разположи върху стоманобетонна чаша или директно върху участък от покрива.

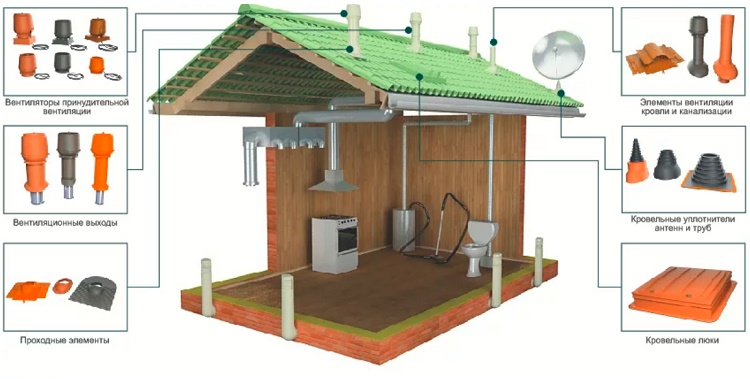

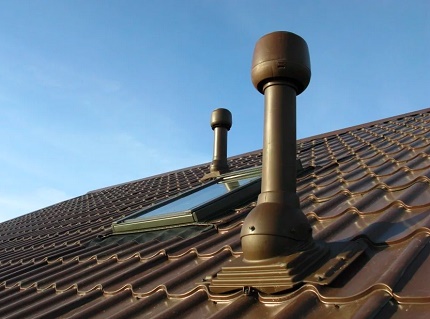

На потребителя в момента се предлага широк набор от универсални и специализирани устройства за херметично и бързо оформяне на покривни проходи както на вътрешната вентилационна система, така и за изсушаване на покривните слоеве.

Върху размерите и формата на изхода влияят видът на покритието, неговата дебелина и специалните характеристики на материала, както и характеристиките на цялата вентилационна система. Изборът й зависи от условията, създадени вътре в сградата: степен на влажност; запрашеност на помещенията; замърсяване с газове и пр.

Защо е необходима система за въздухообмен?

Обменът на въздух е не само въпрос на комфорт, но и на здраве. Въздухът в помещенията, в които има хора, може да съдържа вещества, които оказват негативно влияние върху организма. Едно от тях е въглеродният диоксид, който се произвежда по време на вдишване/издишване.

Това летливо химично съединение е опасно във високи концентрации. Въглеродният диоксид също се получава в резултат на работата на пещи, камини, котли и други отоплителни системи. Ако в помещението не постъпва свеж въздух в необходимото количество, в резултат на горенето в тези устройства може да се образува изключително токсичен въглероден оксид.

Друго неприятно вещество е парата, която произвеждаме, дишайки, готвейки, гладейки или сушейки пране. Нейният излишък води до постоянно овлажняване на атмосферата в дома, на ограждащите конструкции и довършителните материали, което влияе върху развитието на плесенни гъбички. Освен това, влажните повърхности са хранителна среда за акари от прах.

Вариантът за обустройване на покривния проход се избира с оглед на ефективността на неговата работа. В зависимост от необходимата производителност той се оборудва с вентилатор, дефлектор или обикновена защитна решетка.

Вентилацията на покрива на частна къща трябва да осигури условия за обмен на въздух най-малко:

• кухня с газова печка — 65 м³/час;
• кухня с електрическа печка — 55 м³/час;
• отделна тоалетна — 25 м³/час;
• помощни помещения — 14 м³/час;
• отделни стаи — 25 м³/час.

Свежият въздух задължително трябва да постъпва в другите интериори (спалня, всекидневна и др.). В типична частна къща това дава около 200 м³/ч.

Правилата позволяват да се намали интензивността на вентилацията през нощта, но не повече от 40%. Също така в кухните се препоръчва да се инсталират допълнителни устройства, позволяващи периодично да се увеличава потокът на отстранения въздух до не по-малко от 120 м³/час.

Какъв е принципът на изграждане на вентилационния проход?

Конструктивните особености на вентилационния проход, освен отвеждането на замърсения въздух, позволяват да се осигури здрава херметизация на покрива и предпазват от проникване на атмосферни валежи на тавана. Всеки възел се състои от преходник с определен диаметър, който се вкарва в патрубка, закрепен на бетонна основа.

Системите на възела се закрепват с анкери, които влизат във всеки стандартен комплект. На метална основа закрепването се осъществява също, но вместо бетонна основа се вгражда аналогична метална.

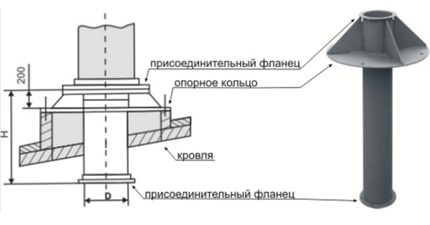

Опорният пръстен, който е част от структурата на възела, гарантира безупречно свързване на конструкцията с повърхността на покрива. Фланците на сцепление осигуряват надеждност на закрепването – долният се присъединява към въздуховода, горният е опора на вентилационния чадър, предпазващ патрубка от валежи. Вътре в тръбата се поставя пръстен, гарантиращ отвеждане на конденза.

Видове възли: кой проход на въздуховода да изберете?

Производителите препоръчват за различни видове покриви да се прилагат индивидуални възли за проход през покрива. След консултация с продавачите в специализирани магазини, можете заедно с покривния материал да закупите необходимата конструкция на прохода.

Съвременните специализирани възли за проход са оборудвани с напреднали системи за контрол на въздушните потоци. Такова оборудване по-точно отговаря на настоящите изисквания за комфорт. Инсталирането на такива системи изисква повече умения, отколкото обикновените устройства.

При обустройството на покривен проход без фабричен елемент се използват метални или стоманобетонни основи, в които се закрепва втулка – отсечка от тръба с по-голям диаметър от вентилационния изход.

Преди да закупите високотехнологичен възел за проход, преценете целесъобразността на неговото закупуване. Ако обемите на помещенията са малки, по-добре е да се спрете на обикновени механични модели.

Възелът за проход представлява тръба със заглушка. Но различните модели могат да се различават по своите параметри и вид.

Таблица с разновидностите на въздуховода за покрива на къщата:

Всички модели имат индивидуално обозначение, с помощта на което е по-лесно да се ориентирате в разновидностите на оборудването. Това е комбинация от букви и цифри, съответстващи на определен екземпляр, например УП1-03.

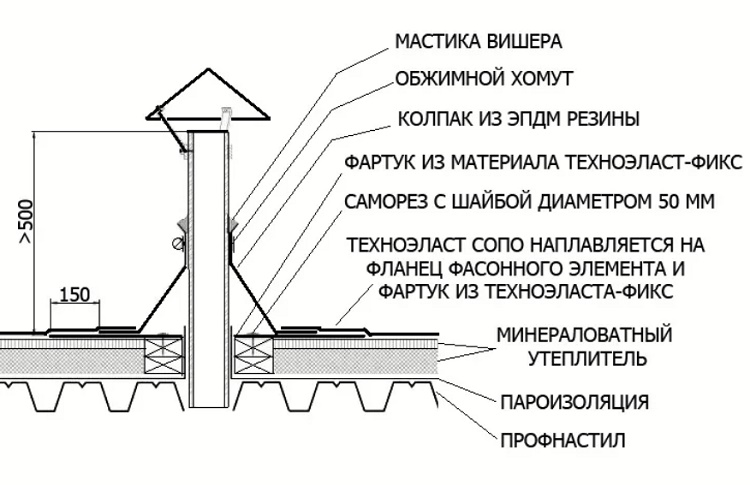

На плоските покриви проходът се оборудва с помощта на пола от хидроизолационен килим и монтиран отгоре херметичен капак или подобно приспособление.

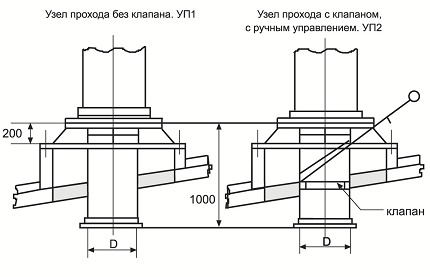

Две цифри в края показват размера на конструкцията. Те варират в диапазона 01 — 10. Първата цифра показва конструктивните особености на продукта.

В този случай единицата демонстрира, че възелът е без клапан и кондензатен пръстен. Двойката показва, че кондензатният пръстен липсва, но има механичен клапан. Наличието на тройка показва модел с пръстен + механичен клапан.

Как да направите вентилация в покрива на къщата?

Преди покривният майстор да започне работа по инсталирането на вентилационни отвори на покрива, той трябва да определи какъв тип вентилационни отвори са необходими на къщата. Препоръчваме да се възползвате от препоръките на производителя, тъй като правилното извършване на вентилацията на покрива на къщата изисква отчитане на всички фактори.

Нека разгледаме особеностите на извеждането на въздуховода на покрива на къщата:

1. Монтажът на възела на покрива се извършва в края на всички работи.
2. Необходимо е точно да се изчисли мястото на изхода на въздуховода. То най-често се разполага в областта на билото между гредите.
3. Размерът на шаблона трябва да бъде малко по-голям от самия възел. Това ще помогне да се намали рискът от грешка при нанасянето на маркировката.
4. Монтажът се извършва внимателно, особено това се отнася за покриви от твърди материали.
5. Уплътняването на съединенията на възела и покрива се извършва с помощта на уплътнител.

Някои материали (шифер или керемиди) имат вълнообразна и плътна структура, което не позволява плътно закрепване на оборудването. Поради това се изисква инсталиране на специални втулки.

За това също се прави отвор, а под опората се поставя хидроизолационен материал, след това се монтира проходният възел. Гуменото уплътнение се поставя под покривния корпус и се фиксира с уплътнител.

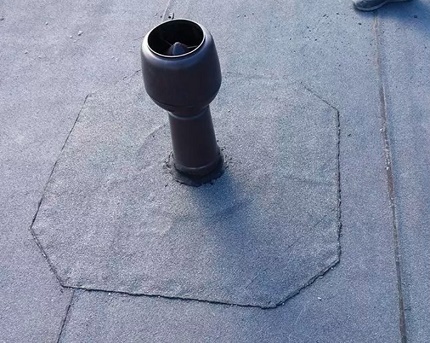

Монтирането на вентилационния възел на бетонен покрив практически не се различава от монтирането на оборудване на други видове покриви. Отворът в този случай се планира на етапа на проектиране на сградата или се пробива след изграждането на основата с инструмент с диамантен накрайник.

При обустройването на бетонен под в пробития в него отвор се вкарва гилза, в която се вкарва вентилационна тръба. Пространството около нея се запълва с изолация, отгоре – с хидроизолационен килим.

При монтажа се използва гилза, която се вкарва в съществуващия отвор. Уплътняването е малко по-сложно, трябва отгоре на възела да се постави капак, способен да защити съществуващите фуги от валежи.

Създавайки правилен баланс между вътрешната и външната част на вентилацията, може да се помогне за оптимизиране на срока на експлоатация на покривната система и енергийната ефективност на къщата.

Как да направите и обустроите преминаването на въздуховода в покрива?

Към извеждането на въздуховода през покрива се пристъпва след завършване на сглобяването на вентилационната система в помещението.

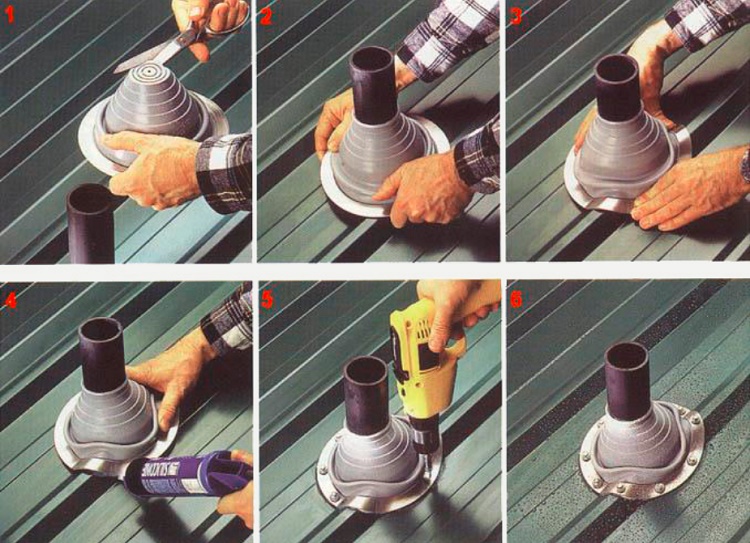

С използване на флеш-мастер за обустройване на вентилационен изход всички работи се извършват значително по-лесно и по-бързо.

Монтирането на стандартен проходен възел на въздуховод се извършва в следната последователност:

1. Определя се мястото на изхода на вентилационната тръба на покрива на къщата. Препоръчва се изходът на всички вентилационни системи да бъде разположен по-близо до билото. То трябва да бъде с 30 mm по-широко от тръбата. Начинаещите могат първо да изрежат шаблон от картон и да направят маркировка по него.
2. Започнете от тавана и пробийте отвор в покрива на нужното място, където минава вентилацията. Опитайте се да се придържате близо до мястото на разположение на системата за въздухообмен. Оставете свредлото да стърчи през покрива, за да намерите отвора, когато сте отгоре.
3. Като откриете свредлото на покрива, го извадете и направете маркировка върху покривното покритие за отвора. Необходимо е скрупульозно по маркировката да изрежете с прободен трион или с рязка кръгъл отвор. Ако покривът е от мек материал, изрязването е лесно, но по-твърдите материали ще изискват повече сръчност и търпение. Първо такъв покрив трябва да се пробие по контура на няколко места, за да вкарате ножовка и да изрежете кръг.
4. Внимателно извадете части от покрива и през получения отвор се отстраняват материалите, които се намират под покрива (изолация, хидроизолация, обшивка). Ако има възможност, някои детайли на покрива могат да се премахнат. Това ще помогне да се опрости процесът на монтаж.
5. Отгоре на тръбата на въздуховода се нанизва проходка с уплътнител. Със строителна лента в близост до тръбата трябва да се фиксират водоотблъскващите и пароизолационните слоеве. Фугите да се обработят с уплътнител. На меката покривна конструкция гуменият уплътнител се закрепва с уплътнител. На твърди повърхности — с самонарезни винтове.
6. Когато тръбата е надеждно фиксирана, отгоре се поставя оглавник, който предпазва вентилационния канал от валежи, птици и отпадъци.

Възелът на прохода през покрива не трябва да има извивки и вдлъбнатини, тъй като през зимата в тях може да се образува снежен джоб и разтопената вода да се окаже под покрива.

Изводи и полезно видео по темата

Видеото нагледно демонстрира монтажа на прохода на въздуховода на тръбата през покрива, като позволява да се състави най-пълна представа за подобни работи:

Предлагаме ви нагледно да се запознаете с монтажа на вентилацията, като гледате това видео:

Видео-инструктаж за изграждане на кутия за група вентилационни тръби:

Запознаването с технологията, вариантите и детайлите за обустройване на вентилационни проходи през покрива е необходимо както на самостоятелните майстори, така и на клиентите на услугите на гастарбайтери, на чиято квалификация и опит не трябва безрезервно да се разчита.

Искате ли да споделите личния си опит в обустройването на проходи през покривния пай? Разполагате ли с информация, неотбелязана в статията, но заслужаваща вниманието на посетителите на сайта? Оставете, моля, коментари в намиращия се по-долу блок, публикувайте снимки по темата на статията, задавайте въпроси.
