Вентилационни тръби на покрива на къщата: устройване на изхода на изпускателния тръбопровод през покрива

Планирайки работите по монтажа на вентилацията, вие със сигурност сте обмисляли и решавали как най-добре да инсталирате вентилационните тръби на покрива на къщата. Трябва да го направите правилно: първо, за да не повредите покрива и да не допуснете течове; второ, за да осигури изходът максимална тяга.

Ние ще ви разкажем как правилно да направите вентилация за осигуряване на редовен въздухообмен. Ще ви запознаем с модерни и удобни за монтаж решения, предложени от производителите за местния потребител. Ще ви посъветваме как най-добре да свършите тази работа самостоятелно.

Варианти за устройване на изхода през покрива

Най-широко разпространение получиха два варианта за извеждане на вентилационните тръби на покрива:

• Използване на готови вентилационни изходи (фабрично изработени);
• Извеждане на покрива директно на вентилационните тръби с уплътняване чрез проходен елемент от заводско производство.

Изборът на метод зависи от конструктивните особености на къщата и покрива, изискванията към външния вид и наличния бюджет.

Настоятелно не се препоръчва да правите проходния възел самостоятелно, ако не притежавате достатъчен опит и инструменти. Поради грешки, характерни за начинаещите, той няма да може да осигури херметичност на прохода на тръбата. Резултатът води до намокряне и последващо разрушаване на покрива, гредовия скелет и изолацията.

Готови вентилационни изходи

Производителите на покриви са заинтересовани покривите, изградени от техните материали, да изглеждат красиво и да служат дълго на своите собственици. Затова заедно с покривните материали те изработват детайли за устройване на прохода на вентилационните тръби през строителната конструкция.

Извеждането на вентилационните тръби на покрива е най-доброто решение за всяка вентилационна система, защото осигурява максимална тяга и добър въздухообмен.

Такива изходи се произвеждат за най-разнообразни видове гъвкави, метални и керамични керемиди, шифер и ондулин, рулонни полимерни и битумни покрития за плоски покривни системи.

Предимствата на такива изходи са:

• Отличен външен вид;
• Цвят, съответстващ на цвета на покрива;
• Наличие на уплътнители и вградена топлоизолация;
• Точно регулиране по вертикала;
• Съвместими с изхода дефлектор и проходен възел;
• Лесен монтаж.

Такива изходи се монтират много лесно, така че дори любител в покривното дело може да го направи. Единственото, което трябва да се има предвид: работите ще се извършват на височина, затова е необходимо да се спазват необходимите мерки за безопасност.

Ако външният вид на покрива е от голямо значение, по-добре е да изберете вентилационен изход от заводско производство. Той се монтира лесно и изглежда отлично.

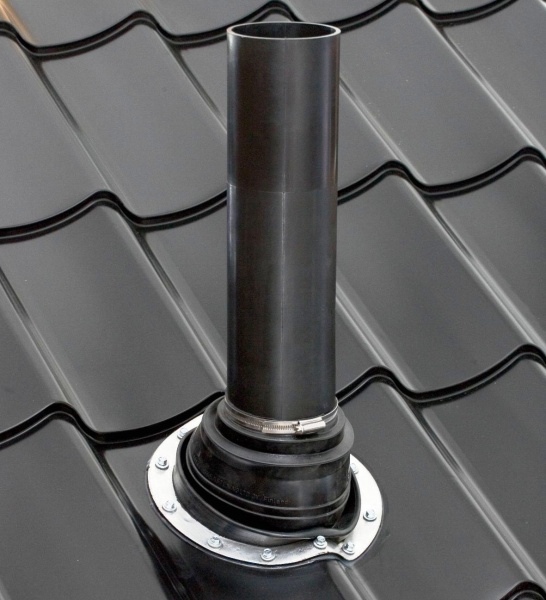

Ако монтажът се извършва в покрив от метални керемиди, първо по шаблона, който обикновено е включен в комплекта, трябва да се очертае и да се направи отвор в покривния материал. Обърнете внимание, че на мястото, където ще се направи отворът, под листовете на покрива не трябва да има летви на обшивката и греди, в противен случай тръбата няма да може да се постави.

Най-лесно е да се изреже отвор за възел за вентилационен проход с малка ъглошлайф машина 115-125 мм, въпреки че производителите на метални керемиди препоръчват да се използват ножици за метал.

Когато отворът е готов, ако в покрива има хидроизолационна мембрана, в нея също трябва да се изреже отвор, в който с уплътнител трябва да се закрепи уплътнителят. След това нанесете уплътнител върху проходния елемент и го закрепете с самонарезни винтове.

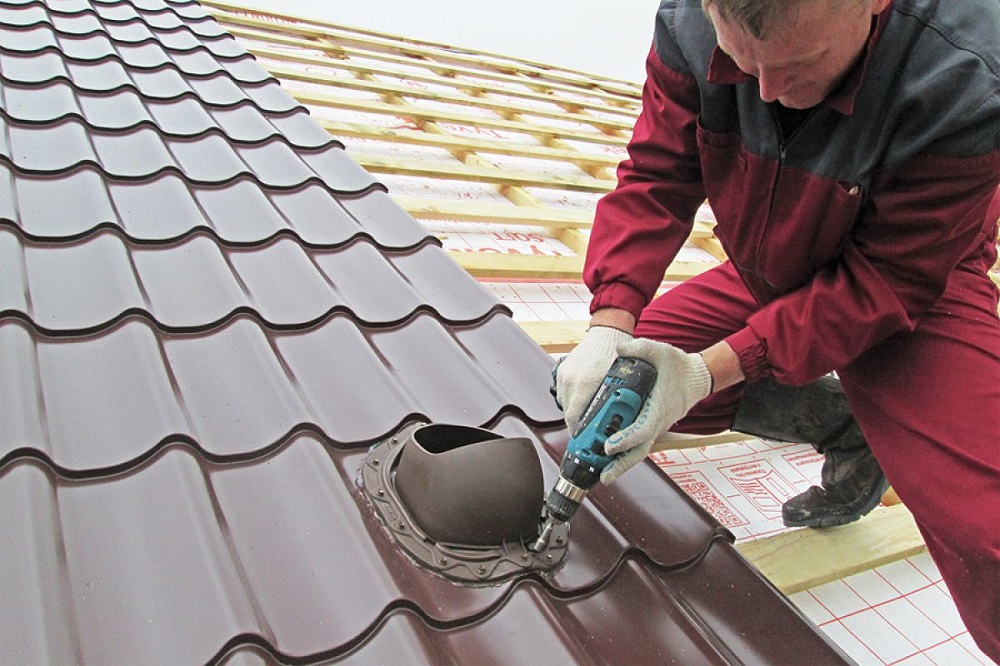

Когато монтирате проходния елемент на вентилационния изход, използвайте силиконов уплътнител за покривни работи и покривни самонарезни винтове с подходящ цвят.

След това в проходния елемент трябва да се постави вентилационният изход, предназначен за оборудване на вентилационни тръби на покрива. Трябва да го поставите вертикално с помощта на нивелир и да го фиксирате с самонарезни винтове.

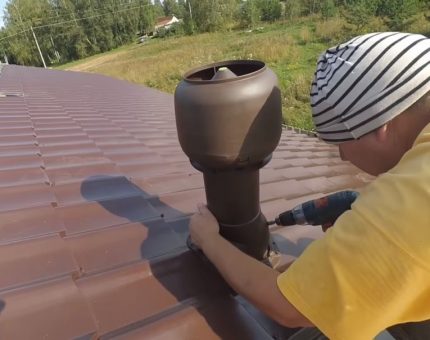

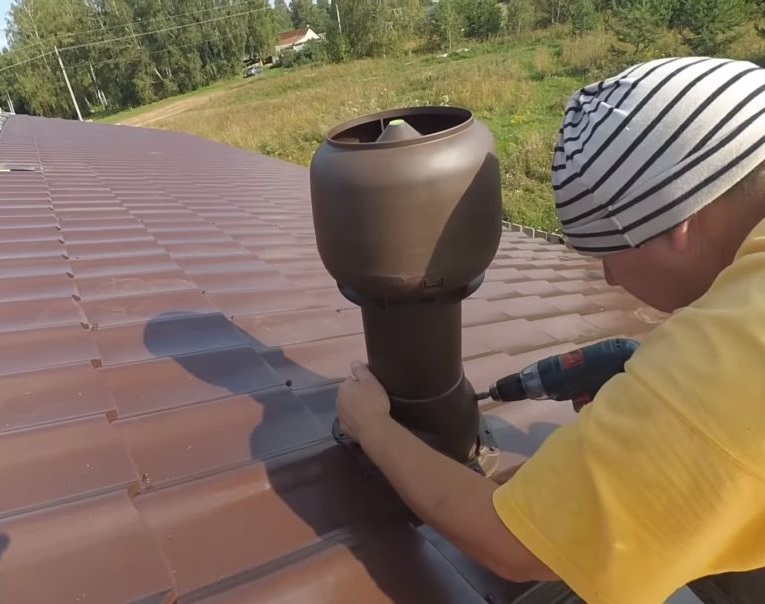

При свързване на вентилационния изход с проходния елемент не завивайте самонарезните винтове близо до краищата на изделието, за да избегнете отчупвания.

В таванското пространство трябва да се свърже вентилационният изход с вентилационната тръба, чието закрепване към стената на тавана трябва да се извърши с помощта на скоби или метална рамка.

По аналогичен начин вентилационните изходи от заводско производство се монтират върху покриви от керамични керемиди, профилирана ламарина, ондулин или шифер.

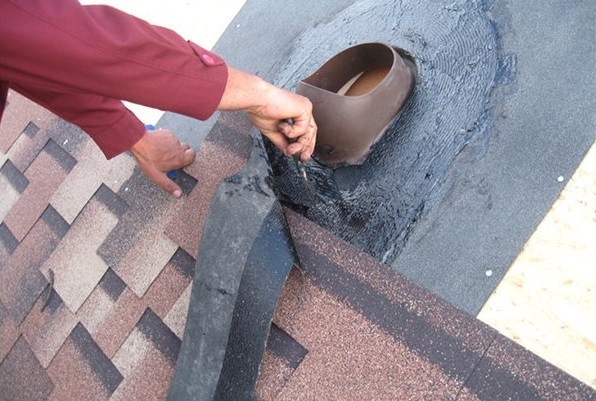

Ако вентилационният изход се планира да се монтира в покрив от меки керемиди, то наред с посочения по-горе начин на монтаж върху покривния материал, вентилационният изход може да се постави и по време на монтажа на покрива под листовете на керемидите.

За целта към основата на покрива чрез битумна мастика и пирони се закрепва проходен фланец и защита, изрязана от хидроизолационен килим. Върху нея впоследствие се монтира мека керемида. Този начин осигурява отлична херметизация.

При монтажа на проходен фланец върху мек покрив осигурете надеждното му закрепване към основата и добра херметизация

Както виждате, няма нищо сложно в монтажа на заводски вентилационен изход за всякакъв тип покрив, а крайният резултат надминава всички очаквания по красота и надеждност.

Единственото ограничение в този случай е височината на стандартния изход, която е от 300 mm до 700 mm. Това прави заводския изход приложим само ако е разположен близо до билото. Само в този случай той няма да попадне в зоната на вятърния подпор.

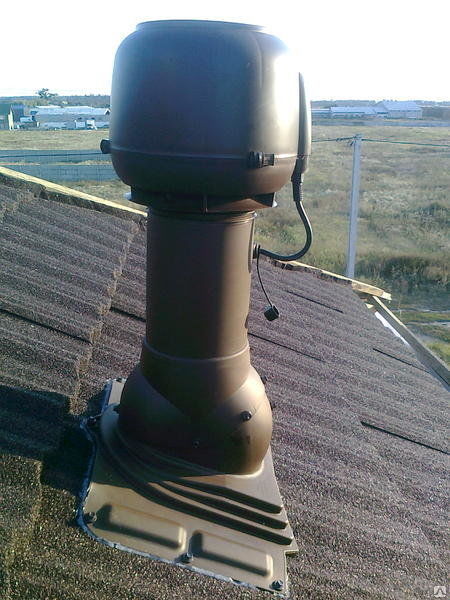

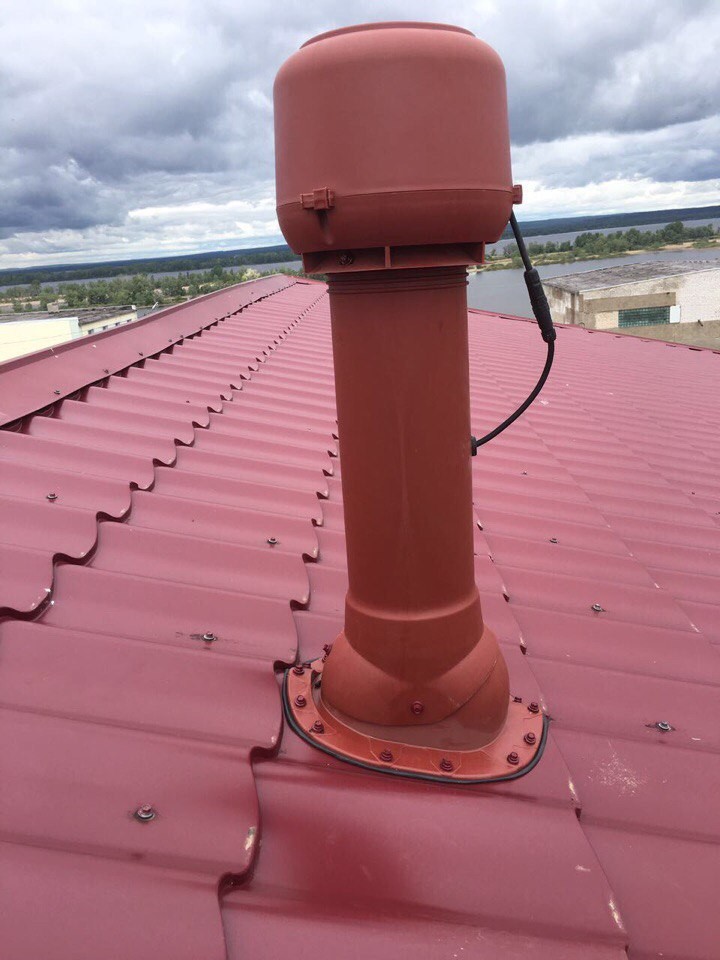

Не може да не споменем и вентилационните изходи, оборудвани със смукателен вентилатор.

При монтажа на такъв изход е необходимо да се погрижите за захранващия електрически кабел до него

Такъв покривен изход на вентилационни тръби позволява да се осигури уверено течение, независимо от вятъра и температурата. Той може да бъде монтиран дори в зона на вятърен подпор, където естествената вентилация няма да работи. Поради това, че вентилаторът с електродвигател е разположен отвън на къщата, той няма да създава странични шумове вътре в помещението.

Извеждане на тръбата през проходен елемент

Ако възникне необходимост да се изведе през покрива дълга вентилационна тръба, гилза за преминаване на антена или просто да се извърши монтаж с минимални разходи, тогава се използва универсален проходен елемент, наречен флеш-мастър.

Извършвайте монтажа на флеш-мастъра внимателно, като не допускате пролуки между него и покривния материал. Преди неговото монтиране върху повърхността се нанася уплътнител, а от долната страна на фланеца има уплътнение – всичко заедно осигурява херметичност.

Такава проходка се закрепва към покривния материал с помощта на силикон и самонарезни винтове, а в мястото на допира на уплътнението до тръбата се притиска с хомот за допълнителна надеждност.

Ако вътре в помещенията изпускателната тръба се полага открито, а не във вентилационна шахта, то трябва по някакъв начин да се закрепи вентилационната тръба към стената. Най-добре това да стане с помощта на хомоти с уплътнения от еластомер, за да се намали шумовото замърсяване.

Подходящ за тръби с диаметър от 6 mm до 467 mm и може да се монтира на всеки тип покрив. Освен това този проходен възел може да бъде изработен както от гума, така и от силикон, издържащ на температура до 240^оС.

Предимства от използването на универсален проходен елемент:

• Ниска цена;
• Лесен монтаж;
• Подходящ за всякакъв покрив;
• Подходящ за всякакви тръби с диаметър до 467 mm;
• Изработва се в цвета на покрива;
• Осигурява херметичност и надеждност.

Както и заводския изход, вентилационната тръба с проходен елемент може да се монтира самостоятелно, като се спазват правилата за безопасност при работа на височина.

При използване на проходния елемент не трябва да се забравя необходимостта от изолация на вентилационната тръба и монтиране на дефлектор или чадър върху нея.

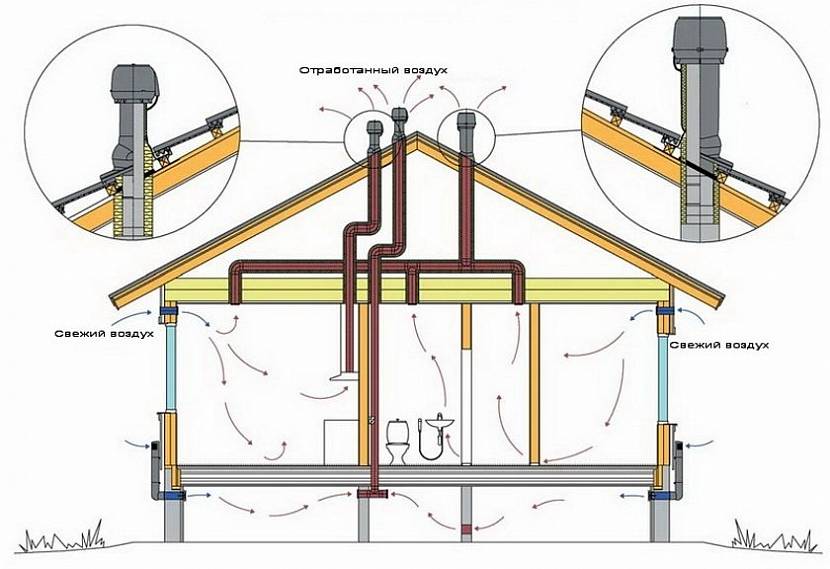

Къде да разположите вентилационния изход?

При изграждане на изпускателен изход през покрива е важно не само да се осигури херметичност на прохода през покривния пай, но и да се избере правилното място за разполагане. Също така трябва правилно да се определи височината на изхода, защото от нея пряко зависи тягата във вентилационния канал.

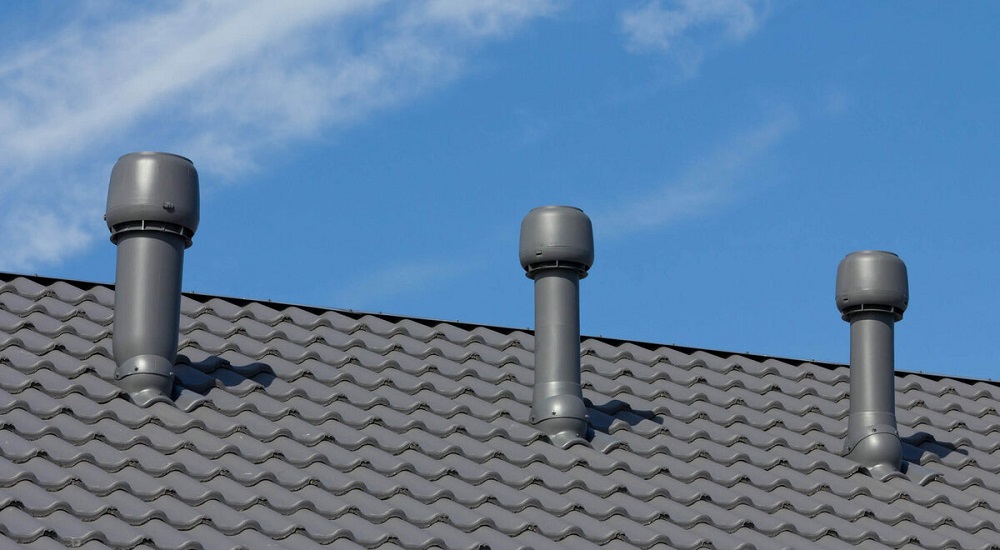

Първо, мястото за изход на вентилацията през покрива е най-добре да бъде възможно най-близо до билото.

Дори вентилационният изход с електрически вентилатор е по-добре да се приближава до билото. В този случай при прекъсване на електрозахранването естествената тяга през него ще се запази.

Такова разположение има няколко предимства:

• По-голямата част от вентилационния канал ще премине през таванското помещение, където няма вятър, а температурата винаги е малко по-висока, отколкото навън. Благодарение на това изолационният слой на тръбата може да бъде направен по-тънък;
• Вентилационният изход, разположен до билото, има минимална височина над повърхността на покрива, поради което е устойчив на пориви на вятъра и не изисква допълнителни закрепвания;
• Може да се използва вентилационен изход от заводско производство, което ще придаде на покрива допълнителна естетика.

Не си струва да се притеснявате. По-добре е внимателно да обмислите как да направите херметичен изход на вентилационната тръба на покрива, ако не успеете да я монтирате близо до билото. В този случай проходът просто трябва да бъде допълнително изолиран и закрепен.

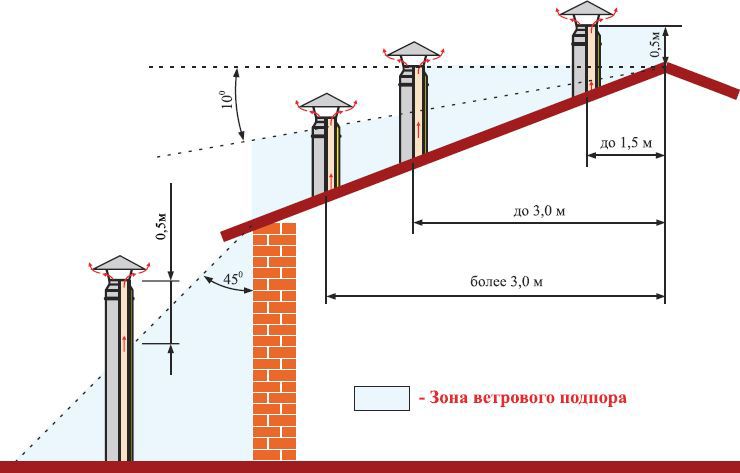

Второ, за да не попадне тръбата в зоната на вятърното налягане, която съществува при всяка къща със скатен покрив, височината на дефлектора на вентилационната тръба трябва да бъде:

• по-висока от билото на покрива с 0,5 m, ако изходът е разположен на не повече от 1,5 m от билото;
• не по-ниска от билото на покрива, ако изходът се намира на разстояние от 1,5 m до 3 m от билото;
• не по-ниска от линия, проведена под ъгъл 10^о от билото към хоризонта, ако вентилационният изход е разположен на повече от 3 m от билото;
• ако вентилационната тръба се извежда от пристройка към къщата, то нейният дефлектор трябва да бъде разположен на 0,5 m над линия, проведена от стрехата на покрива на основната сграда под ъгъл 45^о спрямо хоризонта.

Да се осигури посочената височина над покрива е изключително важно за всяка вентилация, а за естествената – жизненоважно.

Не допускайте завършването на тръбата на естествената вентилация под посочените на схемата пунктирни линии. При неспазване на това правило нормална тяга във вентилационния канал няма да има.

Ако пренебрегнете това правило, дефлекторът на аспирацията ще попадне в зоната на вятърния подпор и при ветровито време в най-добрия случай тягата ще отсъства, а в най-лошия случай ще се появи обратна тяга и въздухът от улицата ще влезе в къщата.

Как да закрепите високата тръба?

Ако по някакви причини не можете да приближите изхода на вентилацията до билото, а изпълнението на изискването за вятърния подпор ви кара да направите много висока тръба над повърхността на покрива (повече от 1,5-2 м), тогава вентилационната тръба трябва да се закрепи допълнително.

Това трябва да се направи, защото колкото по-висока е тръбата, толкова по-големи ветрови натоварвания понася поради по-голямата площ на обдуване. При силни пориви тръбата просто може да се счупи на място близо до прохода през покрива.

Съществуват няколко начина как надеждно да закрепите на покрива вентилационна тръба:

• Обтегачи;
• Укоси;
• Метални стойки.

В зависимост от конструкцията и височината на вентилационния канал и покрива, посочените начини на укрепване могат да се използват заедно, например укрепване на вентилационния изход с метална стойка, последвано от закрепването ѝ с обтегачи.

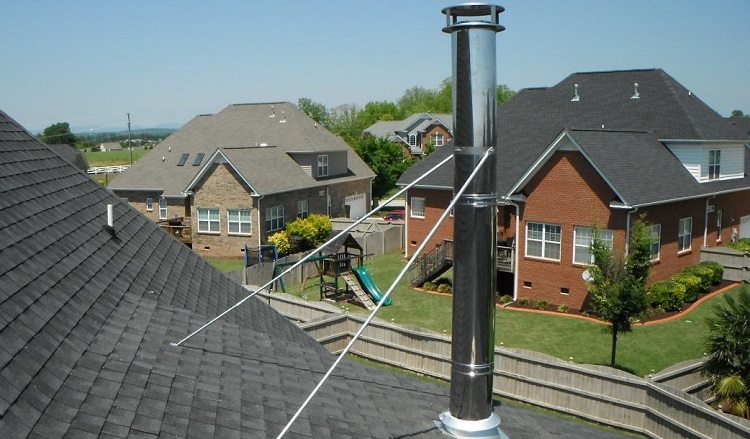

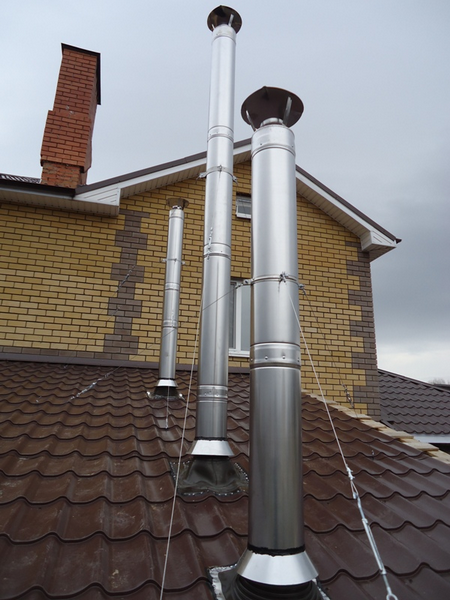

Осигуряване на устойчивост с помощта на обтяжки

Обтегачите най-често се изработват от поцинковани въжета, по-рядко от тънки вериги.

Ако планирате да закрепите тръбата с обтегачи, предварително се погрижете за закупуването на подходящ хомут за тяхното закрепване.

За да закрепите надеждно вентилационния изход, е необходим монтаж на най-малко три обтегача. Ъглите между обтегачите трябва да бъдат максимално равни, т.е. 120^о, а спрямо оста на тръбата обтегачите е по-добре да се монтират под ъгъл 45^о.

За закрепване на обтегачите на тръбата се монтира хомут с три отвора, а на покрива или други места три анкера с халки. За опъване на въжетата се използват резбови обтегачи, а за изработване на примки - винтови скоби.

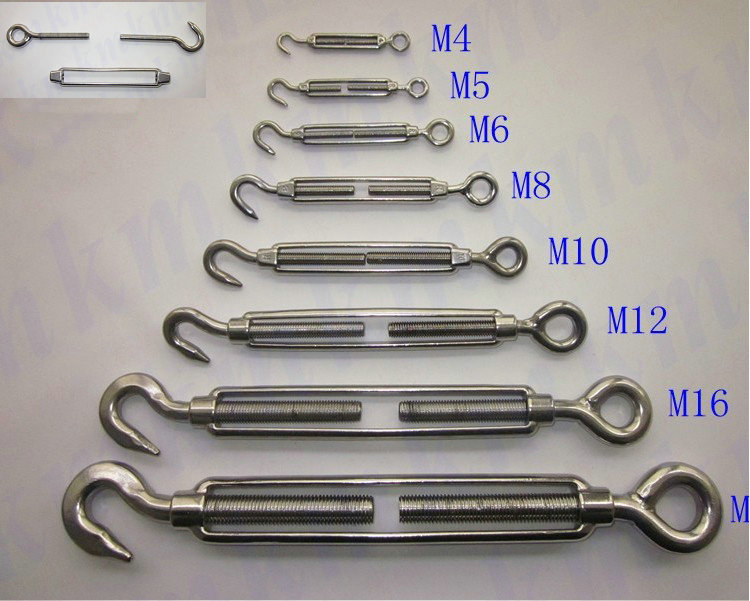

Обтегачите биват различни размери и издържат различно натоварване. Колкото по-висока е вашата тръба, толкова по-здраво устройство трябва да изберете.

Обтегачите от въжета са много лесни за изработка и монтаж, а всички необходими материали се продават във всеки строителен магазин и не са скъпи. Да укрепите вентилационната тръба с обтегачи със собствените си ръце няма да е трудно.

Фиксиране на положението на тръбата с наклонени подпори

Укоси (твърди разпънки) външно приличат на въжени разпънки, но се различават от тях по принципа на действие. За разлика от въжените разпънки, които работят изключително на опън и трябва да се закрепят на поне три места, укосите могат да работят и на натиск, затова за укрепване на тръбата с тях са достатъчни само две точки на закрепване към покрива.

В зависимост от посоката на вятъра укосите ще се противопоставят еднакво добре на вятърното натоварване, което ту ги свива, ту ги разтяга. Благодарение на това предимство укосите могат да се използват в условия на ограничено пространство, например, ако вентилационният канал излиза близо до стрехата на покрива и инсталирането на три разпънки не е възможно.

Колкото по-висока е вашата тръба, толкова по-голямо сечение трябва да имат укосите, за да не се счупят и не се огънат при натиск.

Укосите се изработват обикновено от леки метални профили, боядисани за защита от корозия. За закрепване към тръбата, както и при разпънките, се използва скоба, а към основата укосите се закрепват с анкери или друг крепеж.

За разлика от разпънките, укосите не се нуждаят от опъване. Те веднага се изработват с нужната дължина и се фиксират твърдо към тръбата и покрива, за да се изключат каквито и да е колебания. При избор на ъглите между укосите, както и между укосите и тръбата, е по-добре да се придържате към същите правила, както и при разпънките.

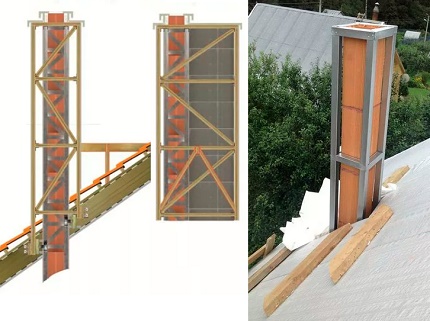

Изграждане на метални конструкции

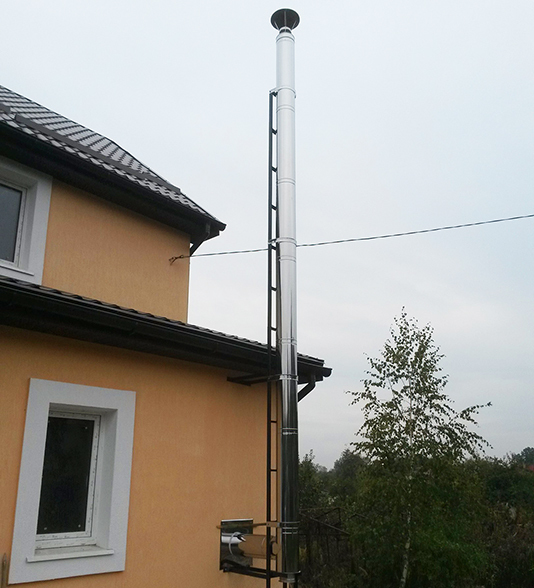

Метални стойки се използват в случаите, когато няма възможност да се закрепят на покрива разпънки с укоси или тръбата е толкова висока, че се изисква не само да се закрепи, но и да се усили.

Най-голямо разпространение получиха заварените обемни стойки. Външно те приличат на кули за мобилна връзка и представляват заварена конструкция, която изпълнява ролята на силов каркас за тръбата.

Приложението на такива стойки усилва тръбата и позволява надеждно да се задържа при ветрови натоварвания във всички посоки. Изработването на стойки самостоятелно е проблематично, тъй като за това ще са необходими метал, инструмент и опит в работата със заварени геометрични конструкции. По-добре е да поръчате тяхното изработване в ключарска работилница.

Защитната метална конструкция ще осигури устойчивост на високата вентилационна тръба. Освен това ще послужи като основа за полагане на изолация и извършване на облицовка с облицовъчни тухли, плочки, гофрирана или обикновена ламарина или листова ламарина.

Ако все пак възникне необходимост или желание за самостоятелно изработване, то ще ви трябват:

• Равна повърхност за заваряване, за да се получи стойката права;
• Инструмент: заваръчен апарат, маска, електроди, ъглошлайф с режещи и почистващи дискове;
• Материали. За малки конструкции ще свърши работа ъгълче 40 и лента 40×4. Също така могат да се използват профилни тръби с различно сечение: 40×40, 40×20, 20×20;
• Качествена грундираща боя за защита от корозия.

Конструктивно стойката се изработва от два, три или четири вертикални ъгълчета 40 или профили 40х40, които се свързват помежду си с къси отрязъци от лента или профил с по-малко сечение под прав ъгъл или по диагонал.

Най-голяма здравина дава диагоналното монтиране на напречните греди. Въпреки това за битова употреба напълно достатъчна е здравината на напречните греди, монтирани перпендикулярно на стойките. На мястото на закрепване на вертикалния елемент към основата към него се заваряват площадки с отвори за крепежни елементи.

Качествено изработена стойка може надеждно да задържа висока вентилационна тръба, повишавайки устойчивостта на конструкцията дори на силни поривисти ветрове

В зависимост от конструкцията на стойката, тя се закрепва надеждно към покрива или стената, а към нея с хомути се закрепва вентилационната тръба. Конструкцията става достатъчно здрава и е способна да устои на силни пориви на вятъра.

Въпреки това трябва да се помни, че устойчивостта на металната стойка зависи преди всичко от надеждността на нейното закрепване към основата: колкото по-малка е опорната площадка и броят на точките на закрепване, толкова по-малка сила на вятъра може да издържи стойката.

Необходимо ли е да изолирате вентилационния изход?

Въпросът за необходимостта от изолация на вентилацията и по-специално на нейния изход на покрива доста често се задава от самостоятелни строители. Отговорът е еднозначен: изолацията трябва да бъде задължителна!

Ако не се обърне необходимото внимание на изолацията, то при студове може да останете без вентилация

Изходът на вентилацията се намира навън и е подложен на въздействието на отрицателни температури, а вятърът само ускорява процеса на охлаждане. Замръзвайки, стените на вентилационния канал започват да охлаждат преминаващия през него топъл въздух от помещението. В резултат значително намалява силата на тягата.

При това се създават две отрицателни явления:

• Ако топлият въздух от помещението се движи нагоре, стремейки се да излезе навън, то след охлаждане от стените той отново започва да се спуска надолу, създавайки противотяга и завихряния, възпрепятствайки нормалната работа на вентилацията;
• Отстраняваният от помещенията топъл въздух съдържа изпарения от жизнената дейност на човека. Съприкосновявайки се със студените стени на вентилационния канал, тази влага се превръща в роса и започва да се стича на капки по канала обратно, създавайки отлични условия за развитие на плесенни гъбички.

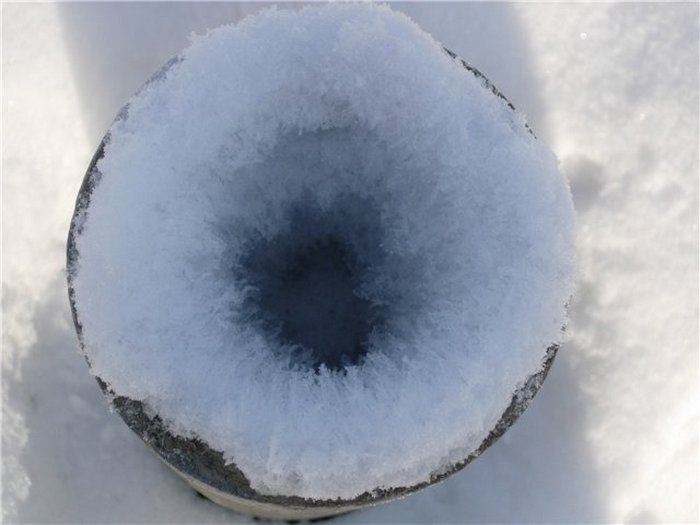

При силни студове кондензиралата влага не успява да се оттече навътре и замръзва на самия изход. Отворът на вентилационния изход намалява и може напълно да замръзне.

За изключване на тези проблеми вентилационният изход трябва да бъде достатъчно изолиран. Най-простият начин е използването на вентилационни изходи от заводско производство. Производителят прави конструкцията двустенна и поставя в нея изолация.

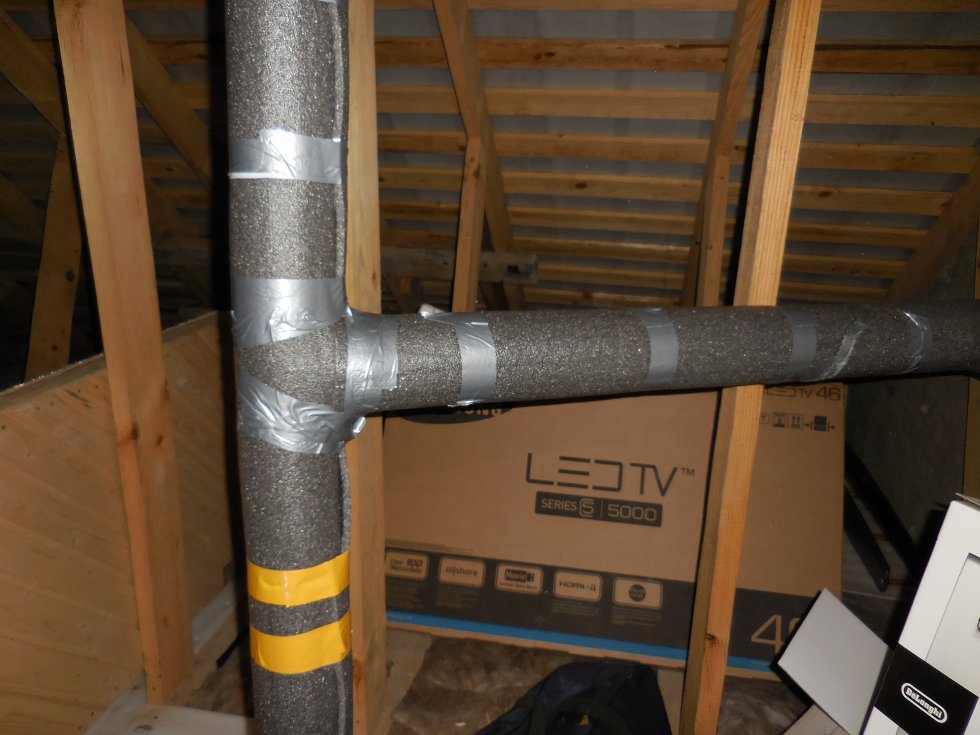

Ако изходът е изграден от обикновени вентилационни пластмасови или метални тръби, те могат да бъдат изолирани самостоятелно. Най-подходящ за тази цел е тръбният изолатор от пенополиетилен (използва се за изолация на канализация, водопровод и отопление), рулонен изолон или подобен материал.

Той се нанася удобно чрез просто увиване на няколко слоя и се фиксира с армирана лента. Полиетиленът и изолонът не се страхуват от вода и слънчева светлина, а птиците и насекомите не проявяват интерес към тях.

Не е задължително да се използва фолирана изолация: тя е значително по-скъпа, а ефектът от металния слой едва ли ще бъде забележим. Основното е да се постигне достатъчна дебелина на изолацията, която се препоръчва да бъде най-малко 30 мм.

Когато закрепвате рулонната изолация върху тръбата, добре залепете всички фуги с лента. Топлоизолацията, изпълнена във формата на черупка за тръби, се държи добре без допълнителни трикове.

Също така за изолация на вентилационния изход е подходяща минералната вата. Въпреки това, върху нея ще трябва да се направи защитен калъф от издръжлив материал (стъклотъкан, поцинкован или пластмасов лист и т.н.) за защита от вятър, валежи и птици. Най-удобна за такива цели е минералната вата на рула: тя просто се увива около тръбата.

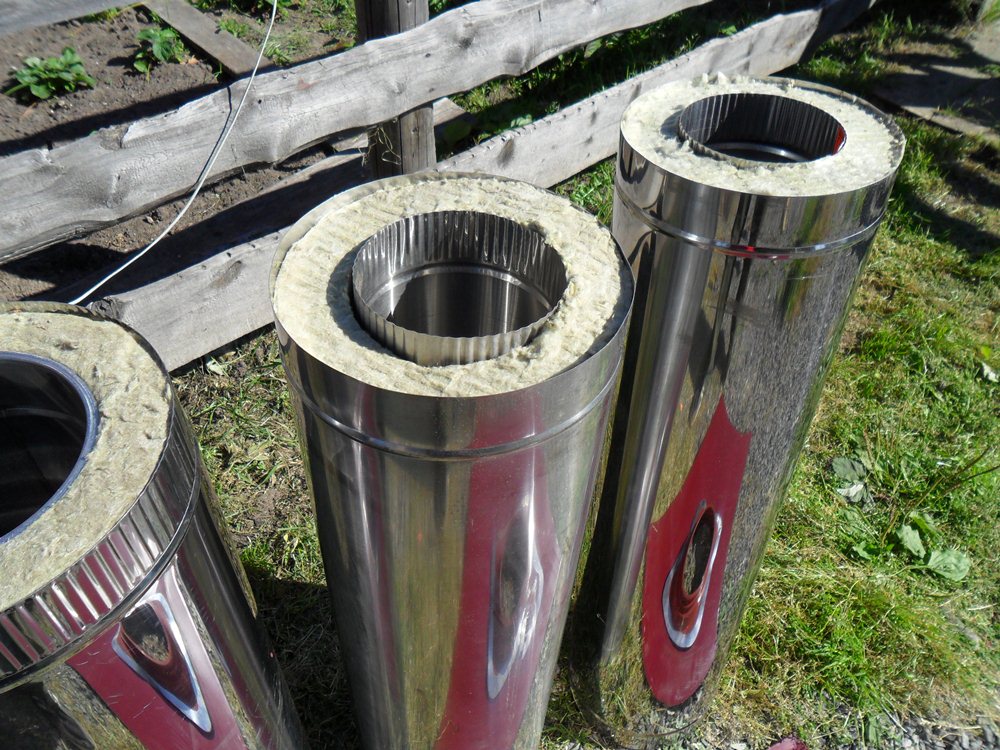

Освен това, ако обмисляте как най-добре да закрепите вентилационната тръба на покрива и в същото време да я изолирате, отлично ще подходят елементите сандвич комини. Те са лесни за монтаж и са оборудвани с изолация, инсталирана в заводски условия.

Използвайки такава тръба, вие ще се освободите от проблемите с нанасянето на топлоизолация и защитата ѝ от външни въздействия

Освен това, комините имат стандартни проходни възли, осигуряващи херметично свързване, както и стандартни дефлектори и капаци за защита от валежи и вятър.

Още един плюс от използването на комини за изработване на вентилационни изходи е възможността за свързването им със скоби за обтягане за последващо надеждно закрепване. А експлоатационният живот на тръбите за комин от неръждаема стомана в ролята на вентилационен канал е практически неограничен.

Характерни монтажни грешки

Въпреки привидната простота на избор и инсталиране на вентилационния изход, в тази процедура често се допускат грешки, водещи до неприятни последици:

• Лоша херметизация на проходния елемент в мястото на съединение с покрива или недостатъчен брой самонарезни винтове, както и липса на скоба на мястото на съединение на проходния елемент с тръбата. Последиците са течове на покрива, намокряне на рафтовата система и изолацията, с последващо разрушаване. Отстраняване: възстановяване на херметичността, монтиране на скоба;
• Липса или недостатъчна изолация на изхода. Последици: намаляване на тягата във вентилационния канал, а при студено време - замръзване с пълно спиране на тягата. Отстраняване: извършване на допълнителна топлоизолация;
• Монтаж на вентилационен дефлектор без спазване на разстоянието между ръба на тръбата и чадъра на устройството. Последствия: намаляване на тягата, нейното спиране или възникване на обратна тяга. Отстраняване: направете вентилационния изход по-високо от зоната на вятърния подпор или монтирайте дефлектор с електрически вентилатор;
• Липса на укрепване на висока вентилационна тръба. Последствия: падане на тръбата при силни пориви на вятъра с повреда на покрива или причиняване на наранявания на хора. Отстраняване: укрепете тръбата с обтегачи, скоси или стойка.

Не допускайте посочените грешки при монтажа на вентилационни изходи в своя дом. А ако работите вече са изпълнени, уверете се, че са направени правилно и при необходимост навреме направете корекции.

Със спецификата на организацията на вентилационната система в кокошарника ще ви запознае следващата статия, чиято информация ще бъде изключително полезна за фермерите и собствениците на малко частно стопанство.

Изводи и полезно видео по темата

Това видео ще покаже как да извършите монтаж на вентилационен изход на покрив от метални керемиди:

Видео за монтаж на вентилационен изход на мек покрив:

В това видео е показан вариант за монтаж на скоси:

В монтажа на вентилационен изход няма нищо сложно. Благодарение на широкия избор от материали можете да изработите и монтирате такъв изход както самостоятелно, така и като използвате заводски изделия, които притежават несъмнена привлекателност.

Основното при монтажа е да се осигури херметичност на прохода през покрива, правилна височина, надеждно закрепване и добра топлоизолация.
