Вентилационни тръби за покрив: съвети за избор на тръбопровод + инструктаж по монтаж

Всеки собственик на частен дом поне веднъж се е сблъсквал с неприятности, причината за които е несъвършена вентилационна система. Съгласете се, да живеете в дом с мухлясал мирис от стени, покрити с плесен, или потоци конденз по тръбите и стъклата не е много комфортно.

За да не възникват проблеми с вентилационната система, е необходимо още преди строителството на дома да се обмисли всеки етап от нейното устройство, от сутерена до най-високата точка над покрива. Част от недостатъците могат да бъдат отстранени и в вече построена сграда – например, може да се замени въздуховод или да се инсталира дефлектор.

В тази статия ще разгледаме как да изберем вентилационни тръби за покрив и правилно да извършим монтаж, а също така ще дадем няколко подсказки за подобряване на защитните функции и тягата. Надяваме се, че нашите препоръки ще станат полезни за решаване на проблеми с вентилацията със собствени сили.

Общи изисквания към вентилационните тръби

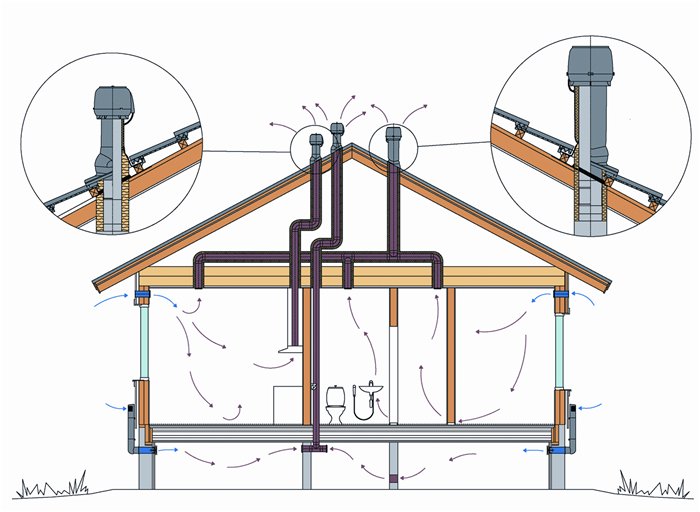

Въздуховодите във вентилационната система заемат значителна част. Чрез тези комуникации се организира извеждане на използвания въздух навън или, напротив, подаването му в помещенията.

В голяма многостайна къща се препоръчва да се инсталират вентилационни изходи в кухнята, банята, тоалетната, сутерена, котелното помещение – във всички места с високо ниво на влажност и риск от попадане на газ или продукти на горене във въздуха.

Вентилационната система се инсталира за години, затова към тръбите и другите елементи се поставят специални изисквания, а процесът на монтаж се подчинява на правила.

Няколко важни моменти, отнасящи се до въздуховодите, ще разгледаме във фотогалерията:

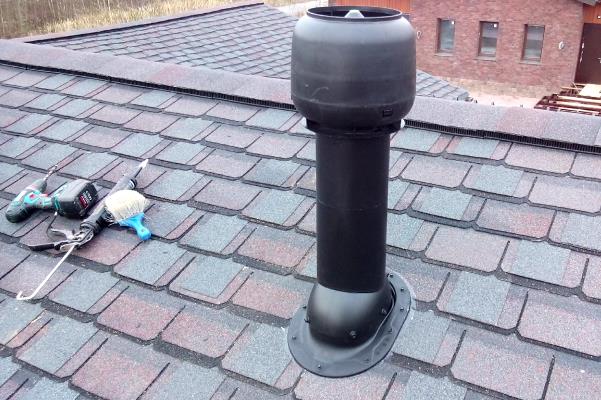

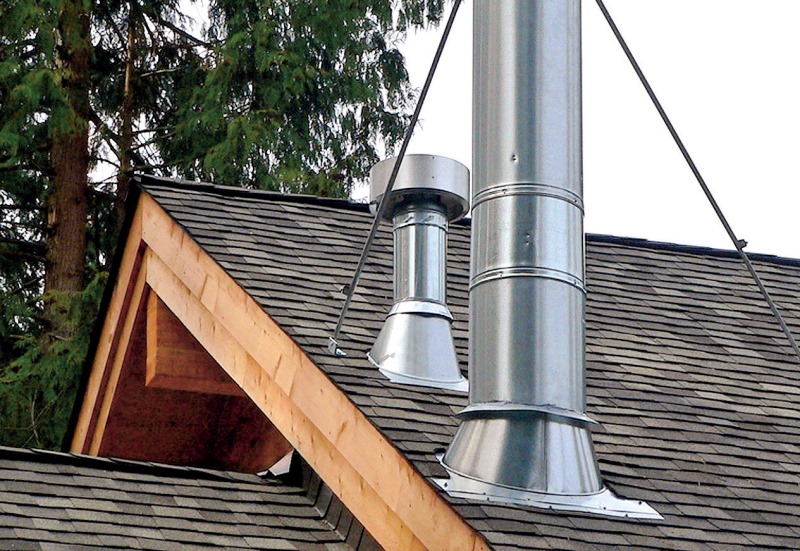

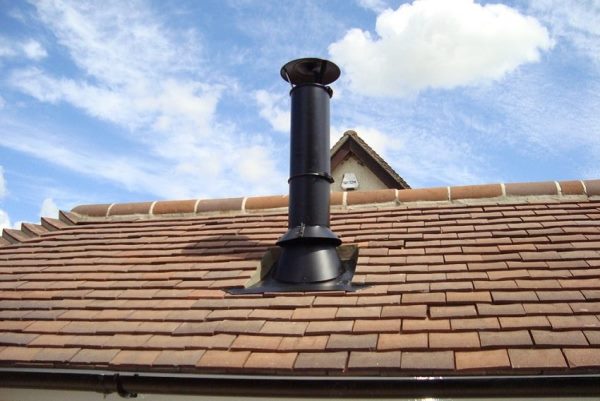

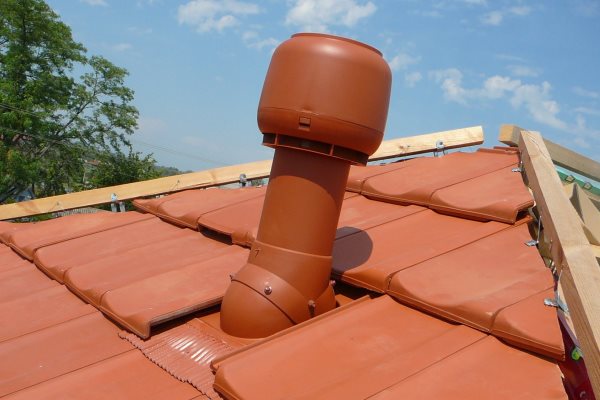

Ако сте решили самостоятелно да оформите изхода на вентилационната тръба на покрива, препоръчваме два варианта: от поцинкована стомана или от пластмаса. И двата варианта са представени на пазара на вентилационно оборудване в голямо количество, от стандартни полуметрови изделия до тръби с увеличена дължина.

За самостоятелно изработване обикновено се използват листове от тънка поцинкована стомана, която лесно се обработва с подръчни инструменти. Тя е подходяща за монтаж на покрива по своите характеристики, като създаването на тръба, преходник и „гъба“ струва евтино.

Инструкция за монтаж на покривна вентилация

От това как ще направите изхода на вентилационната тръба на покрива, зависи и функционалността на самия аспиратор, и състоянието на таванското помещение. Препоръчваме предварително да закупите проходни елементи, предназначени за определен материал – гъвкави или метални керемиди, профилиран лист, шифер.

Нека разгледаме как най-добре да извършим монтажа на покривните вентилационни тръби, така че системата да работи с максимална производителност.

Етап #1 – подготовка на материали и инструменти

Ако планирате самостоятелно да работите на покрива, задължително се погрижете за удобно облекло, ръкавици и обувки, изберете стълби за изкачване и придвижване по покрива, както и подгответе предпазно въже за собствената си безопасност.

Инструментите и материалите за монтаж е по-добре предварително да се изкачат горе, за да не се губи излишно време и усилия за постоянни слизания надолу.

Ще ви трябват:

• вентилационна тръба;
• фабричен или самоделен възел за проход;
• топлоизолационен материал;
• герметици и уплътнител;
• перфоратор или бормашина;
• електрически прободен трион;
• набор отвертки;
• метални ножици;
• маркер за разчертаване;
• самонарезни винтове или анкери.

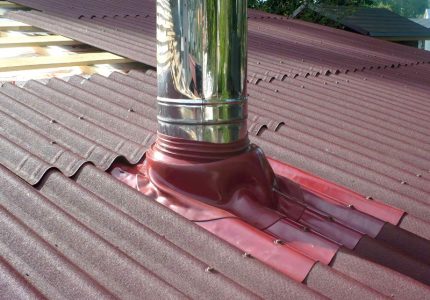

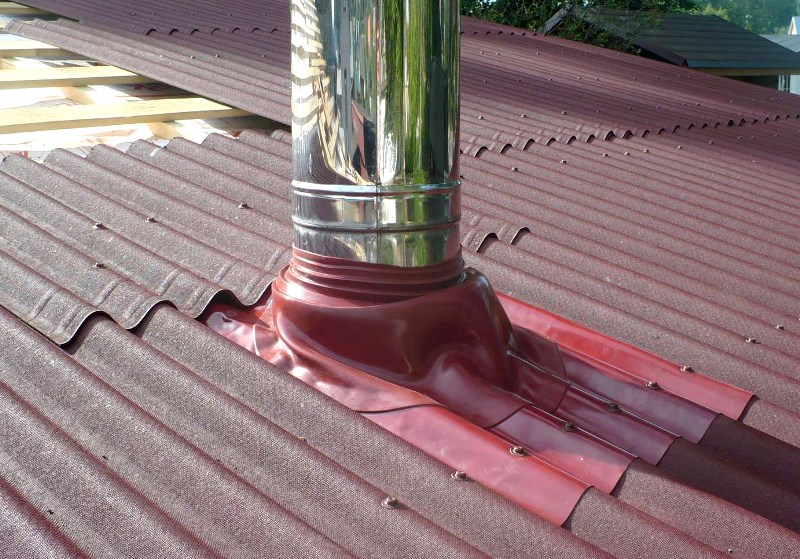

Възелът за проход се избира според типа и наклона на покрива.

В продажба има голям избор от готови възли, предназначени за тръби със стандартен диаметър – препоръчваме да ги използвате.

При самостоятелно изработване имайте предвид, че основните качества на блока за преход са херметичност и надеждност. Възелът трябва да укрепи положението на тръбата на покрива, както и да създаде пречка за проникване на влага под покривния материал.

За по-здраво фиксиране на металните изделия се използва анкерен крепеж, но пластмасовите могат да се монтират с самонарезни винтове.

Етап #2 – избор на място за изход на вентилацията

Мястото за изход на тръбите навън се обмисля при съставянето на проекта на къщата. Но понякога се налага да се прокарват допълнителни канали и да се действа, когато оборудването на покрива е завършено.

При избора на точка на изход се ръководят от документацията СНиП 41-01-2003, СП 7.13130.2009, а при избора на височина на тръбите за канализация се ориентират по препоръките на СНиП № 2.04.01.

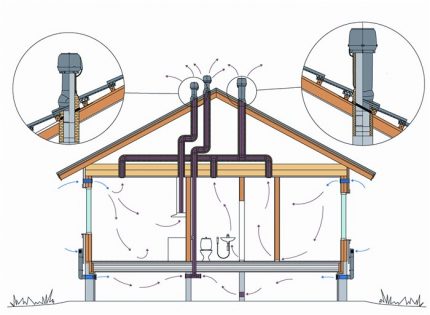

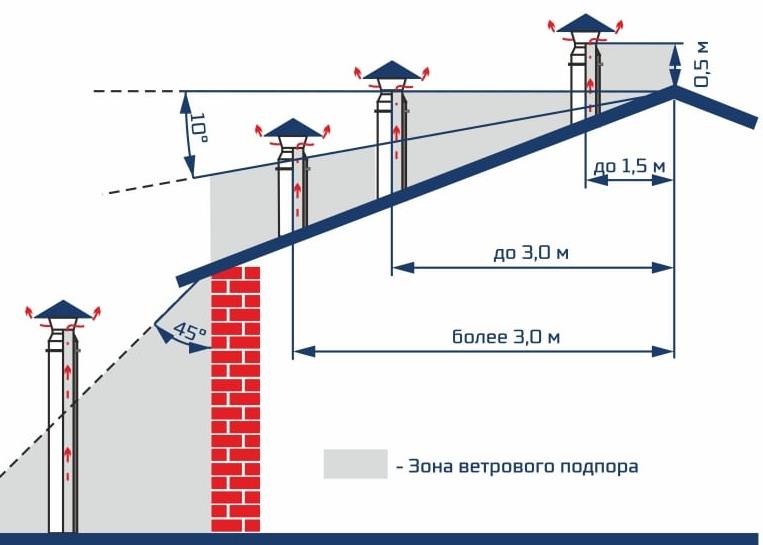

Схема за монтаж на вентилационни тръби на покрива. Основните определящи фактори са разстоянието от тръбата до билото на покрива и ъгълът на наклон на покрива.

Счита се, че на плосък покрив височината на тръбата трябва да бъде не по-малко от 0,5 м, а на скатен покрив тя се разполага на разстояние до 1,5 от билото, като също трябва да стърчи над билото с около 0,5 м.

Ако наблизо са разположени димни тръби, то изпускателният отвор се разполага на едно ниво спрямо билото, но той трябва да е малко по-ниско от комина.

Ако покривът има сложна конфигурация и на него са разположени слухови прозорци, то мястото за инсталиране на вентилацията е много по-трудно за намиране. Ще трябва да се търси участък, където въздушните потоци са стабилни и имат еднаква скорост на движение.

Ако мястото е избрано неправилно, в канала може да се появи шум или бръмчене от въздуха, движещ се с прекъсвания. Ще трябва да се инсталират резонатори или допълнителни стояци.

Етап #3 – изграждане на отвор в покрива

След като изберете мястото за монтаж на тръбата, трябва да пробиете отвор за проходния елемент. Ако продуктът е фабричен, той се доставя със специален шаблон: той трябва да се приложи към покривното покритие и да се очертае с маркер. При закрепване на самоделен елемент трябва да се ориентирате по размерите на долната част на възела.

След това отстранете слоевете на покривния "пай", започвайки от горния. Най-трудно е да се работи с метално покритие.

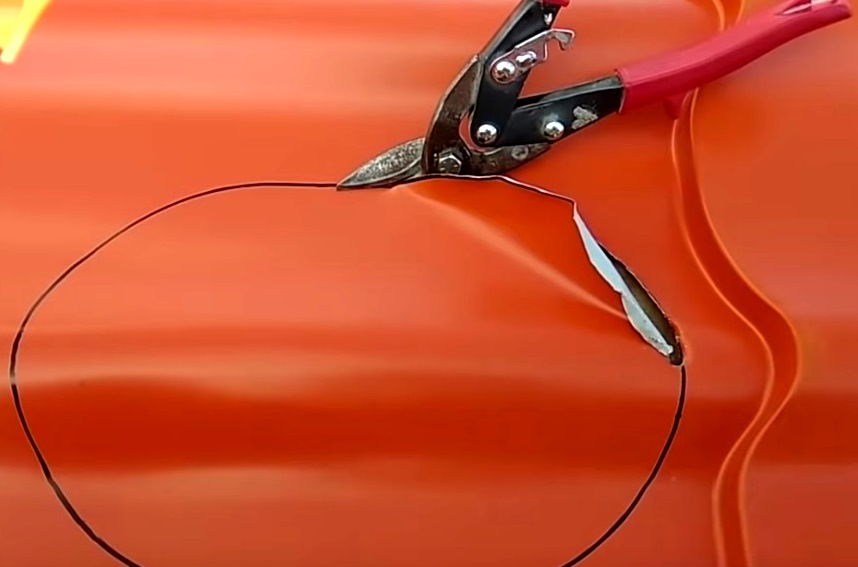

За да направите отвор в металната керемида, първо трябва да пробиете няколко отвора по обозначения контур, след това да използвате ножици за метал и да изрежете обозначения фрагмент.

Неравният разрез трябва да се изправи с клещи – ръбът трябва да е гладък, без огъвания и деформации.

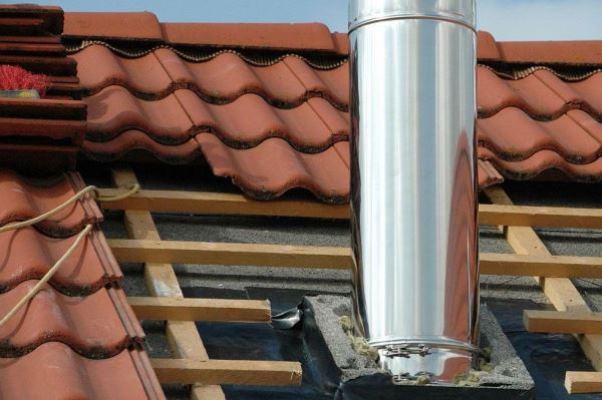

Под покривното покритие се намира обшивката. Ако дъските са 100-милиметрови, има вероятност тръбата да се побере между тях. Но ако дъските са по-широки, например 150-200 мм, или са монтирани с тесни интервали, за монтажа на тръбата ще трябва да се изрежат фрагменти. Ненужният участък от дъската се отрязва с електрически пробой или постепенно се пробива с акумулаторна бормашина.

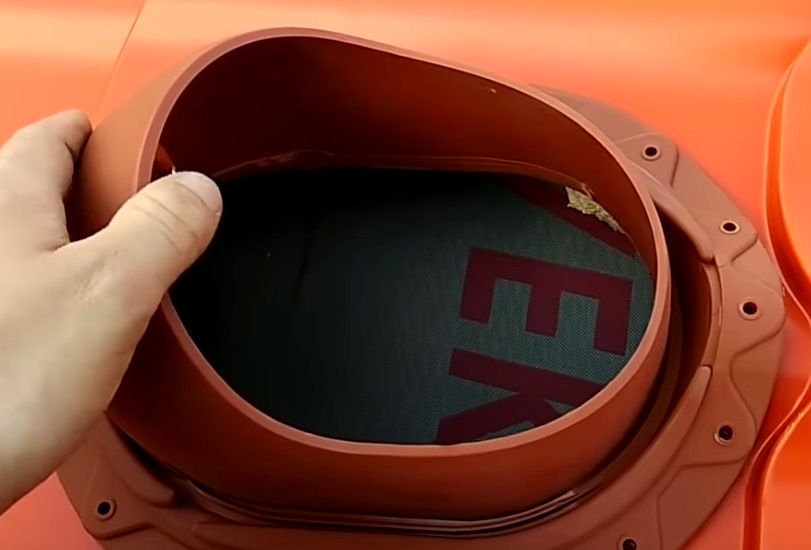

Ако обшивката не пречи, на този етап можете да пробвате проходния елемент – да го вкарате в получения отвор. Той влиза като гилза, затова ръбовете трябва да прилепват плътно към покривното покритие, а фланецът – да се притиска плътно към керемидите.

Под обшивката се намира хидроизолационният слой. Заедно с фабричните преходни възли в комплекта идват хидрозатвори, предназначени именно за монтаж върху мембраната. Те предпазват както хидроизолацията, така и изолацията от просмукване на вода от покрива.

Действаме по ред:

1. Поставяме хидрозатвора върху мембраната.
2. С маркер го очертаваме по вътрешния контур.
3. Изрязваме отвор в мембраната по контура.
4. Нанасяме уплътнител върху хидрозатвора.
5. Монтираме хидрозатвора в отвора, като пробиваме с фиксиращите щифтове околната мембрана.
6. Закрепваме устройството с самонарезни винтове към дъските на обшивката. За целта то е оборудвано със специални "уши".

В комплекта с преходните възли може да има уплътнители и други елементи – те трябва да се монтират според инструкциите на производителя.

Етап #4 – инсталиране на преходния възел и тръбата

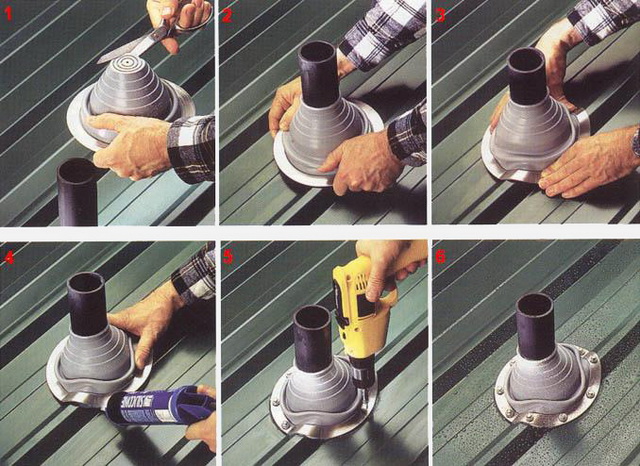

Първо монтираме проходния елемент. За целта го притискаме към отвора, намираме правилното положение и с маркер отбелязваме границите.

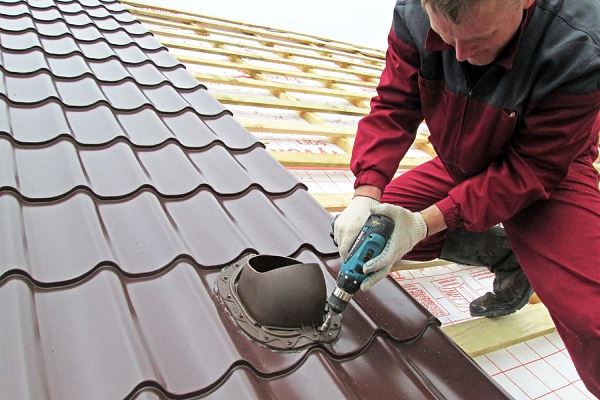

След това по ръба на отвора и в каналите на фланеца нанасяме уплътнител, притискаме проходния възел към покривното покритие и го фиксираме с самонарезни винтове. Препоръчваме първо да закрепите два странични самонарезни винта – по крайните точки, а след това всички останали. Стремете се част от винтовете да влизат не само в керемидите, но и в обшивката – така закрепването ще бъде много по-здраво.

Един от вариантите за инсталиране на защитен преходен елемент. Монтажът се извършва след закрепването на вентилационната тръба с уплътнител и самонарезни винтове.

Ако след фиксирането със самонарезни винтове по краищата на фланеца излезе уплътнител, това не е проблем – така съединението ще бъде още по-херметично.

Когато уплътнителят се втвърди, може да се постави тръбата. При фабричните изделия отвътре има патрубок, който по диаметър съвпада с въздуховода. Той просто се вкарва вътре в проходния възел, докато отвън остава разширената уплътнена част.

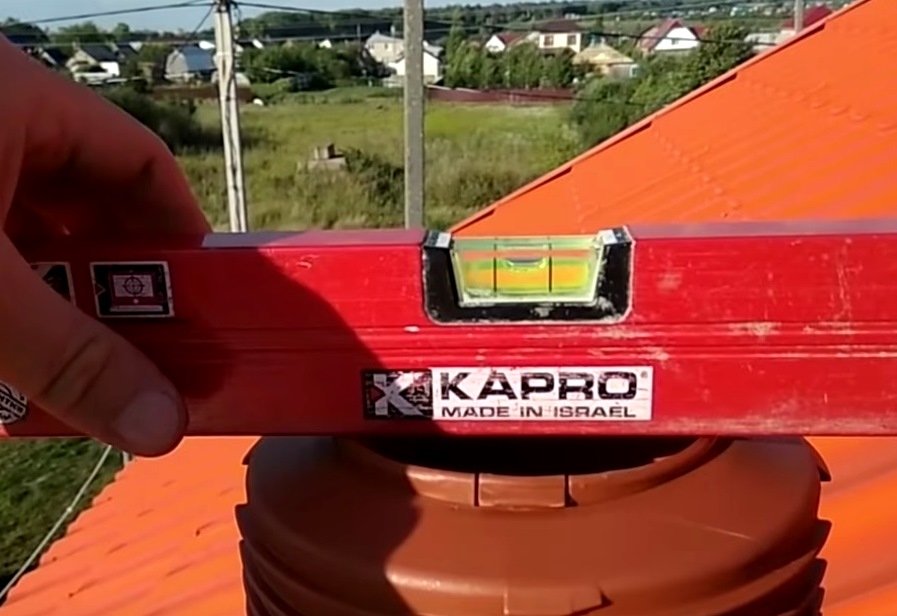

Тръбата се закрепва със самонарезни винтове с покривни шайби, като се избере най-удобното положение във възела. Тя трябва да бъде насочена строго нагоре, перпендикулярно на земната повърхност, независимо от ъгъла на наклона на покрива, затова при монтажа използвайте нивелир.

От вътрешната страна, от мансардата или тавана, се подвежда въздуховод. Той или се съединява директно с покривния патрубок, или се свързва посредством преходен гъвкав елемент, ако тръбите не са разположени по една ос.

Как да защитим вентилационния канал?

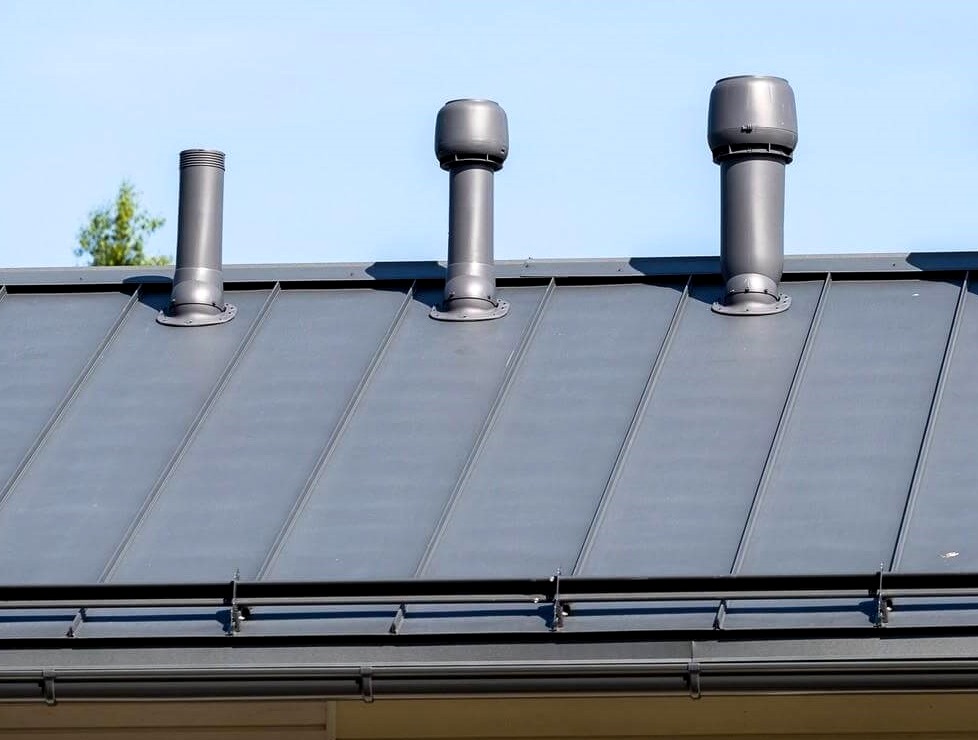

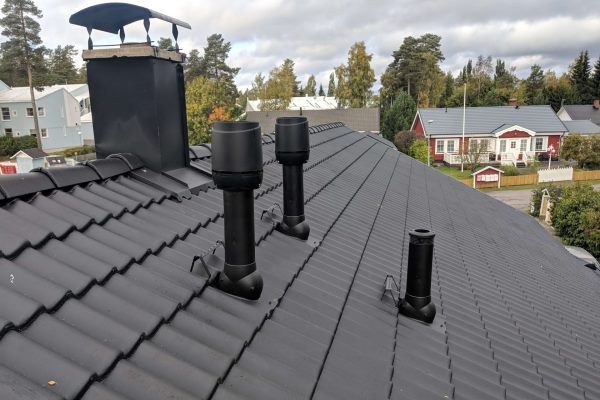

Не е трудно да се забележи, че вентилационните тръби, които се издигат над покрива, се различават по своята конструкция. Работата е там, че някои от тях не са оборудвани нито с „гъбка", нито с дефлектор. Това са тръби за обслужване на канализацията.

В канализационните тръби въздухът винаги е топъл, затова всякакви елементи, монтирани отгоре, през зимния период ще се покриват със заледен слой, в резултат на което тръбата просто ще спре да работи.

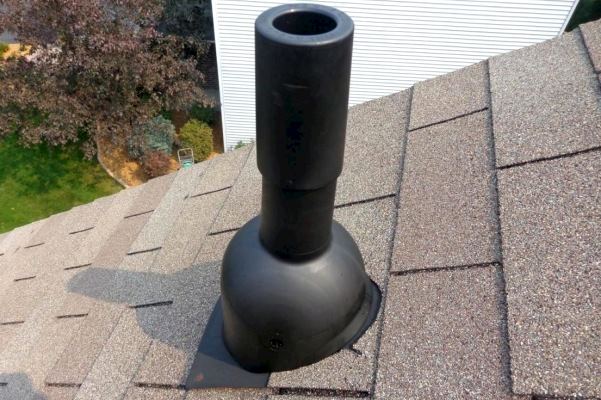

Фановите тръби за канализация изглеждат „по-скромни" от другите аналогични елементи на покрива. Те завършват или с глава с резба, ако това са универсални изделия, или просто с отрязан край.

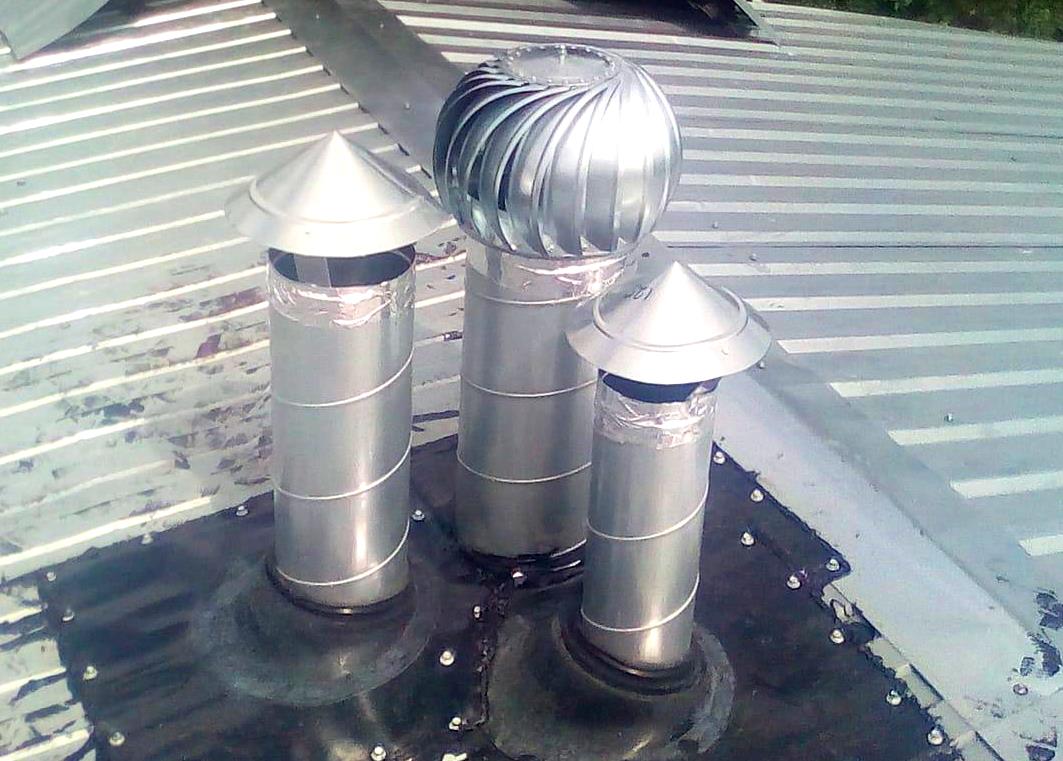

Но останалите вентилационни въздуховоди изискват защита. За целта към горната част се прикрепва устройство, което предотвратява попадането вътре в канала на уличен боклук: сухи листа, клони, прах, пясък. Защитният елемент носи различни наименования – „гъбка", капак, флюгарка, капачка, „чадър".

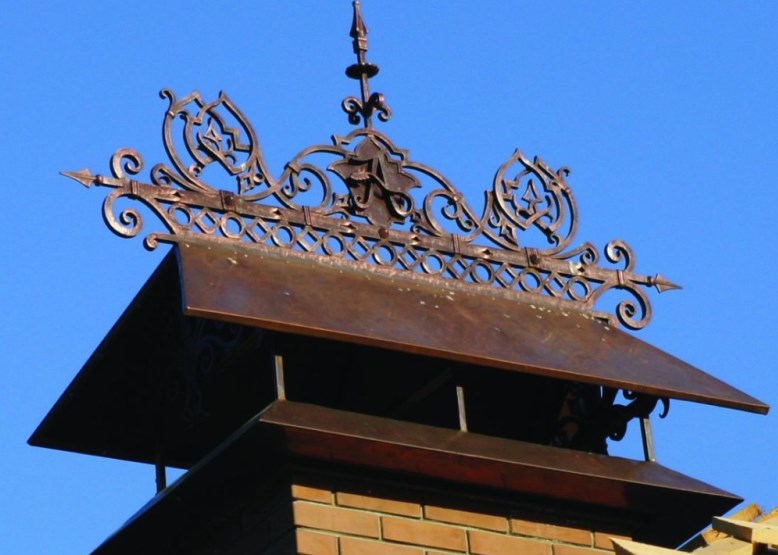

За красивите къщи със скъпо довършване се поръчват и съответните капаци – ковани, декоративно изработени, ексклузивни, съчетаващи се с перилата на терасите и стълбите.

Ако вие самостоятелно пожелаете да направите „гъбка" – това не е трудно. Видео инструкция за сглобяване ще намерите в края на статията.

Как да увеличим тягата във въздуховода?

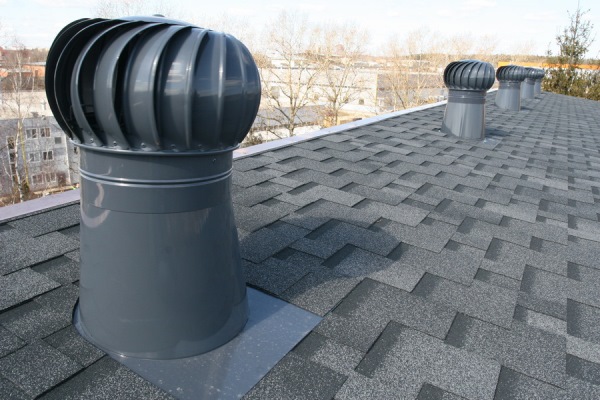

Производителността на въздуховода може да се увеличи с помощта на дефлектор, който също се монтира на тръбата и едновременно с това е защитен елемент.

При фабричните изделия дефлекторът представлява наставка, която по диаметър е по-голяма от тръбата. Тя се навива на горния ръб по резбата.

Принципът на работа на дефлектора се основава на силата на вятъра. Вграденият дифузьор разрежда въздушния поток и създава зона с ниско налягане, благодарение на което се увеличава тягата във въздуховода. Изчислено е, че инсталирането на дефлектор повишава ефективността на вентилацията с 30%.

Съвременните устройства имат декоративен вид и не развалят общия външен вид на покрива след инсталиране. Монтажът на дефлектора може да се извърши самостоятелно.

Изводи и полезно видео по темата

Монтаж на тръба върху профилирана ламарина:

Подробна видеоинструкция за изработване на «чадър»:

Практически опит за монтаж на вентилационна тръба на покрив от Ондулин:

Вентилационната тръба на покрива е също толкова необходим елемент за благоустройството на дома, колкото и коминът. Нейната функционалност зависи изцяло от правилния монтаж. По време на инсталиране се старайте да спазвате изискванията на СНиП, инструкциите на производителя и правилата за безопасност.

Ако закрепите правилно преходния възел и монтирате тръбата, херметичността на покрива няма да пострада, а вентилационната система ще работи изправно и ще създаде благоприятен микроклимат в дома.
