Каква тръба да изберете за комин: нормативни насоки и правила

Монтажът на печка или камина изисква обустройване на система за отвеждане на дима. При този въпрос не е достатъчно да изберете правилните тръби за димопровод, необходимо е да спазите редица строителни и противопожарни правила. В противен случай експлоатацията на отоплителното оборудване ще бъде неефективна и опасна.

Грешките, допуснати при инсталирането на димопровода, не само намаляват ефективността на работата на горивната камера, но и могат да доведат до трагедия. В нашия материал ще стане въпрос как да избегнете най-честите грешки при монтажа. Освен това ще ви разкажем как правилно да изберете тръби за димопроводи.

Нормативни изисквания за устройство на димопроводи

Основното и единствено предназначение на димопроводната тръба е отвеждането на отработените газове от отоплителния котел в атмосферата извън сградата, в която са инсталирани печката, котелът или камината. При това от правилното ѝ инсталиране пряко зависи ефективността на работата на оборудването, генериращо топлина.

Може да инсталирате в дома котел с отличен коефициент на полезно действие, но да допуснете грешки при монтажа на димопроводната тръба. В резултат – преразход на гориво и липса на комфортни температури на въздуха в стаите. Димопроводът трябва да има правилно подбрани сечение, разположение, конфигурация и височина.

Ако в къщата има два котела или печка и камина в различни стаи, по-добре е да се направят отделни димоотводни тръби за всяка от тях. Вариант с един комин е разрешен от СНиП-овете, но правилното му изчисляване може да направи само професионален печник.

Диаметърът на печната тръба се избира в зависимост от използваното отоплително оборудване. При инсталиране на котела той вече е зададен от производителя чрез изходящия патрубок. Забранено е да се свързват тръби с по-малко сечение, а с по-голямо – просто не е необходимо. Във втория случай, за да се увеличи тягата, ще трябва да се монтира редуктор, който струва немалко пари.

В случай на камина или руска тухлена печка всичко е малко по-сложно. Тук ще трябва да се направят инженерни изчисления, като се вземат предвид използваното гориво и размерите на горивната камера. Много по-лесно е да се вземе готов проект за тухлена печка, изпитан от времето. За щастие има доста варианти с вече ясно установена порядовка на тухлената зидария.

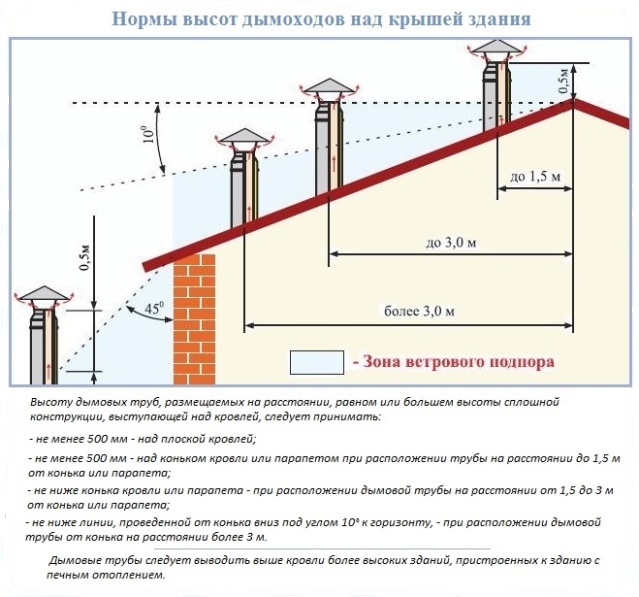

Височината на коминната тръба над покрива се определя от разстоянието ѝ от билото на покрива

Колкото по-висока и по-дълга е димоотводната тръба, толкова по-силна е тягата. Въпреки това, това може да доведе до прегряване и разрушаване на стените ѝ. Освен това, силното увеличаване на тягата е предпоставка за възникване на турбулентност в комина, което е придружено с бръмчене и нискочестотен шум.

При твърде ниска тръба билото може да се превърне в непреодолимо препятствие за излизащия от нея дим. В резултат ще възникне ефект на обратна тяга с връщане на димните газове обратно в горивната камера. За това как да се нормализира тягата ще стане дума в този материал.

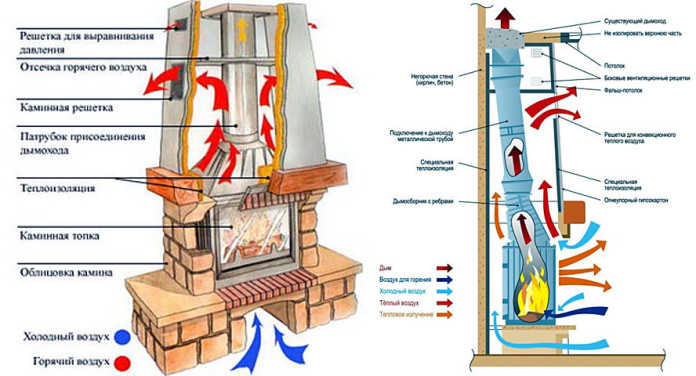

При нормално функциониране на комина хоризонталният въздушен поток, обтичайки участъка на тръбата над покрива, се извива нагоре. Вследствие на това над нея се образува разреден въздух, който буквално изсмуква дима от отвода. Въпреки това, на този процес може да попречи билото на скатния покрив или дори високо дърво в непосредствена близост до къщата.

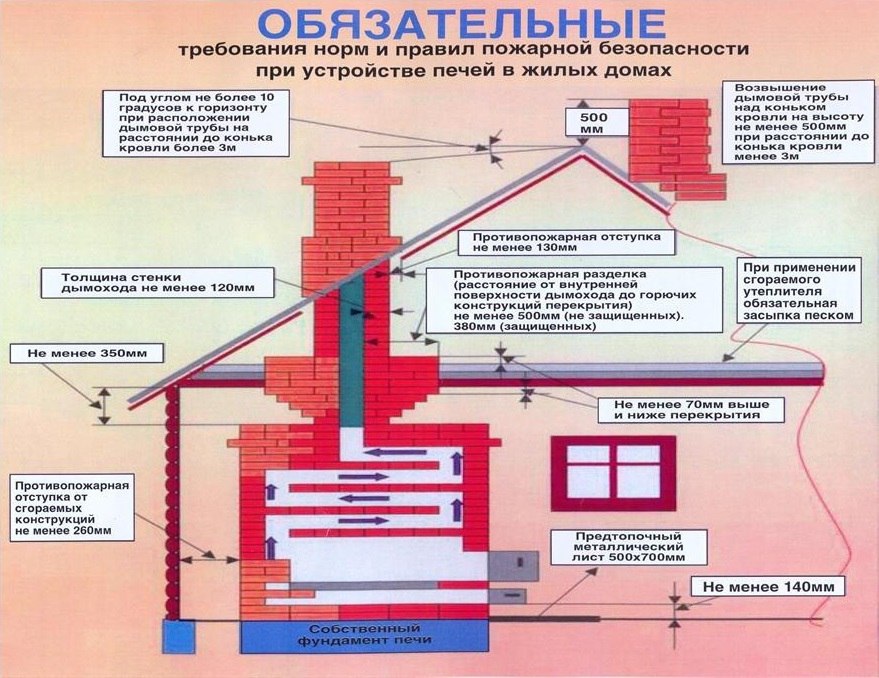

Норми за устройство на системата за отвеждане на дима

Строителните норми предписват коминната тръба да бъде направена по следния начин:

1. Дължината ѝ от решетката до горната точка трябва да бъде от 5 метра (изключение е възможно само за сгради без тавани и само при условия на стабилна принудителна тяга).
2. Оптимална, като се вземат предвид всички възможни извивки, височина се смята 5–6 м.
3. Разстоянието от металната печна тръба до конструкции от горими строителни материали трябва да бъде от един метър.
4. Хоризонталният отвод веднага след котела не трябва да надвишава 1 м.
5. При преминаване през покривното покритие, стени и междуетажни плочи вътре в къщата трябва да се изгради канал от негорими материали.
6. За свързване на метални елементи на тръбата трябва да се използва само термоустойчив уплътнител с работна температура от 1000 °С.
7. Над плоския покрив коминът трябва да се издига най-малко с 50 см.
8. Ако тръба на пещ, която не е от тухли, се изгражда над нивото на покрива с 1,5 метра или повече, тогава тя трябва задължително да се укрепи с помощта на въжета за опъване и скоби.

Всякакви наклони и хоризонтални участъци неизбежно намаляват тягата в тръбата на комина. Ако не може да се направи прав, то огъванията и изместванията е най-добре да се изпълнят от няколко наклонени сегмента под общ ъгъл до 45 градуса.

Освен спазването на строго строителни правила, гарантиращи висока ефективност на работата на комина и пещта, е необходимо също да се погрижим за противопожарна безопасност, за което се правят специални отстояния и екрани.

При устройството на вентилационни и коминни шахти паралелно в една конструкция над покрива, в никакъв случай не трябва да се покриват с общ капак. Отводът от пещта трябва задължително да се издига над вентилационната тръба, иначе тягата ще намалее, а димът ще започне да се засмуква обратно в къщата. Същото се отнася и за отделни, но наблизо разположени вентилационни изпускатели и комини.

Избор на материал за димопроводна тръба

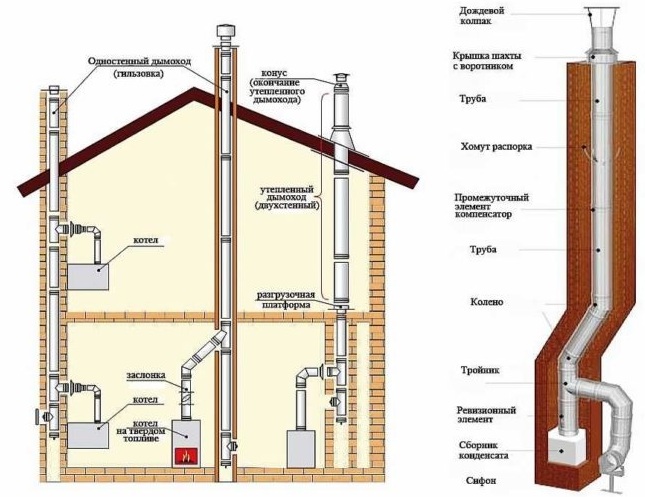

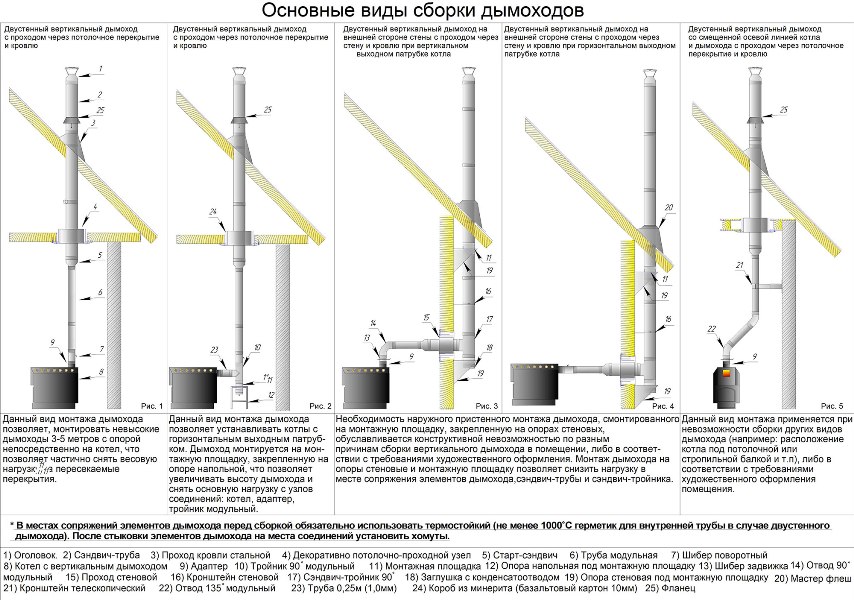

Полагането на комин в частен жилищен дом може да се извърши по няколко начина:

1. С преминаване през таванското преграждение и покрива.
2. С извеждане зад външни стени и изключително вътре в сградата.
3. С преминаване само през покрива, заобикаляйки междуетажните преграждения.
4. С опора директно на котела или пещта, или с закрепване към стените.
5. С изместване на вертикалната ос и в строго право изпълнение.

Изборът на крайната конфигурация зависи от планировката на жилищните помещения, местоположението на отоплителния агрегат, както и от индивидуалните особености на конструкцията и архитектурата на къщата. Във всеки случай се препоръчва да се избере свой вариант за отвеждане на дима.

Остава само да се разбере – коя тръба за комин да изберем, кой материал за целта ще подхожда най-добре.

Стоякът на коминната тръба може да бъде положен във външни и вътрешни стени на къщата, зад фасада и да преминава през жилищни помещения.

Отвеждането на дима може да се направи от:

• тухли;
• железни или азбестови тръби;
• керамика;
• бетон;
• топлоустойчиво стъкло.

С напречно сечение той може да бъде кръгъл, квадратен или правоъгълен. Като именно първият от тях е най-оптималният. От всички материали при самостоятелен монтаж само с топлоустойчиво стъкло могат да възникнат проблеми. Неговата инсталация ще изисква изграждане на специална носеща конструкция, която компетентно и с гаранция да сглоби може само специалист.

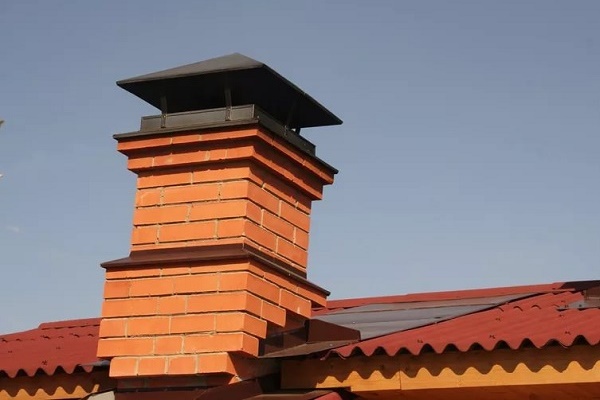

Вариант #1 – традиционна тухла

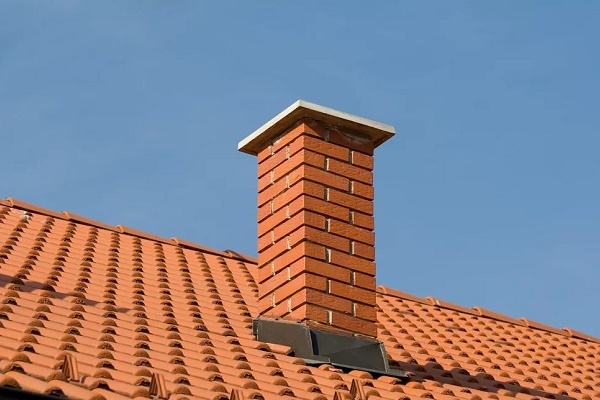

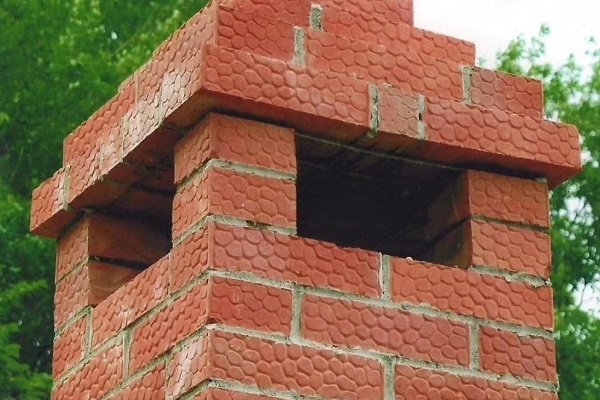

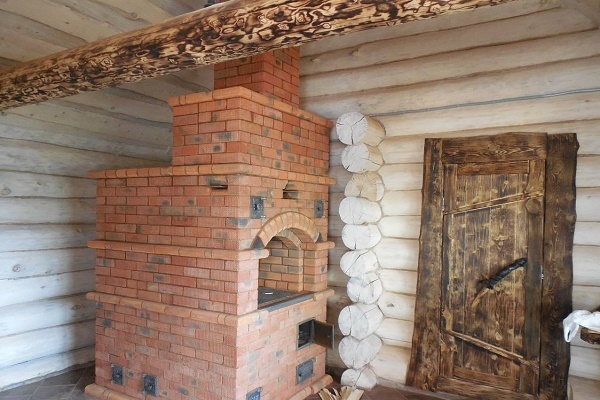

Комините от изпечена тухла се изграждат от не едно столетие. Това са традиционни и добре проучени от професионални печкари конструкции за отвеждане на димните газове. Но трябва да се изграждат едновременно с издигането на жилището, като за тежката тухлена зидария е необходимо да се излее отделен фундамент.

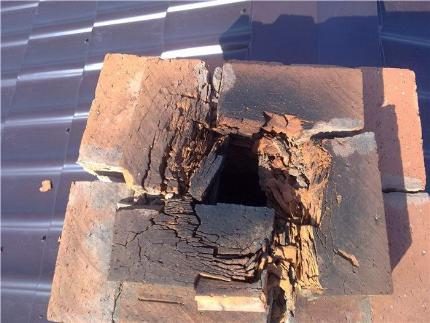

Тухлата за комин на газово оборудване трябва да бъде изключително пълнотела и добре изпечена, порестият аналог може да пропуска опасен за човека газ.

Сред предимствата на тухления комин се нареждат високата пожарна безопасност, привлекателният външен вид, проучеността на конструкцията и допълнителното топлоотдаване от зидарията. А сред недостатъците са високата цена на работата, голямото тегло и необходимостта от устройване на фундамент, както и силната грапавост на стените.

Като цяло, тухлената зидария е надежден и ефективен вариант за организиране на комин. А съществуващите недостатъци могат лесно да се преодолеят с банално инсталиране на тръба от неръждаема стомана вътре в шахтата. Стоманената вложка ще предотврати запушването със сажди и ще поеме част от топлинното натоварване, като по този начин ще защити тухлата и ще удължи срока ѝ на експлоатация.

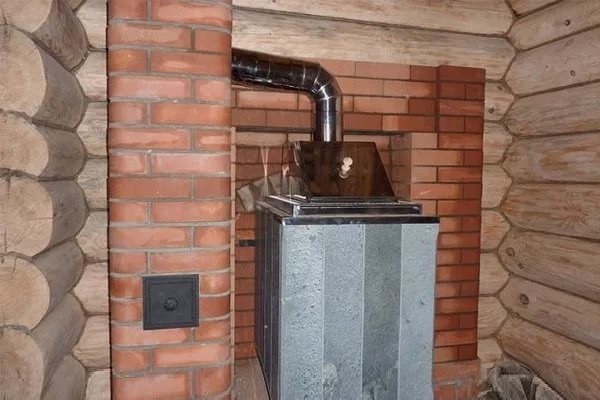

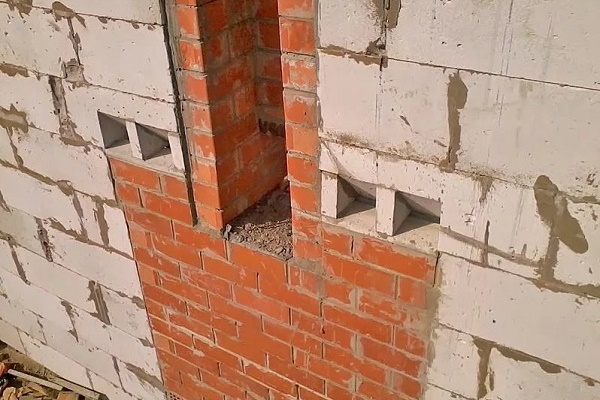

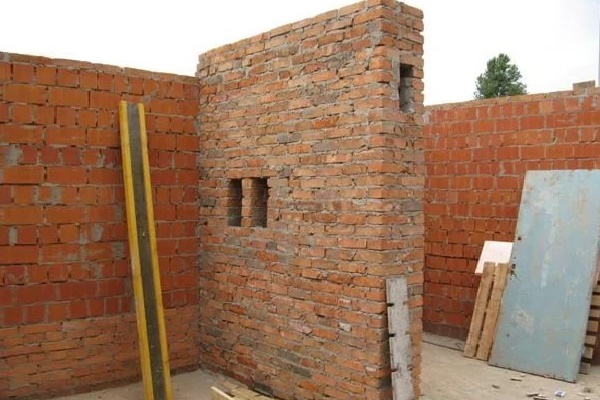

Коминните канали от тухла се изграждат предимно при използване на твърдо гориво. Те биват изграждани като насадни (монтирани върху покритието на печката), коренни (като отделно построено вертикално отклонение) и стенови (разположени вътре в носещата стена).

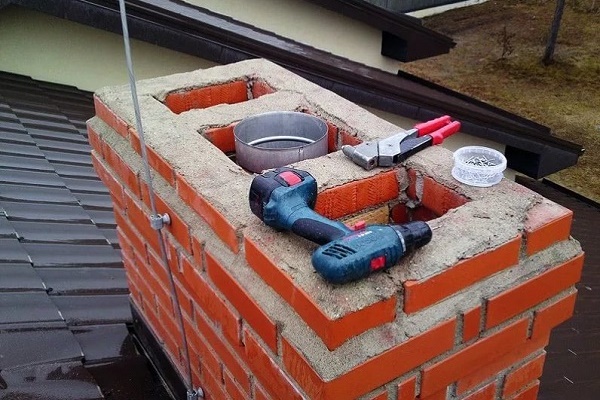

При използване на метална вложка с кръгло сечение, поставена вътре в тухления комин, той ще може да служи като комин за газови отоплителни и готварски уреди.

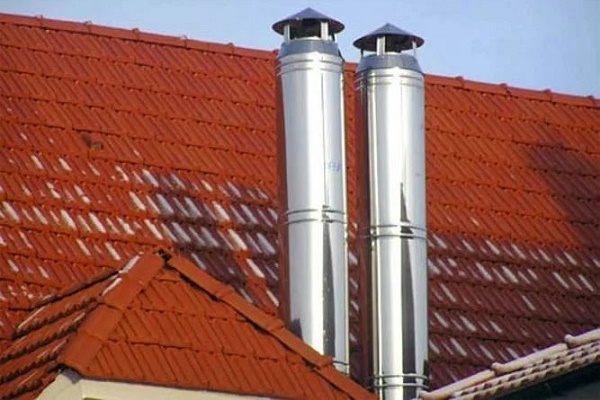

Вариант #2 – поцинкована и неръждаема стомана

Поцинкованата и неръждаемата стомана са устойчиви на корозия и агресивна среда, която се образува при свързване на кондензат и пещни газове. Те са с малко тегло и не се нуждаят от допълнителна основа, за монтаж са достатъчни надеждни крепежи към стената.

В продажба могат да се намерят стоманени коминни тръби:

1. Едностенни – без топлоизолационен материал.

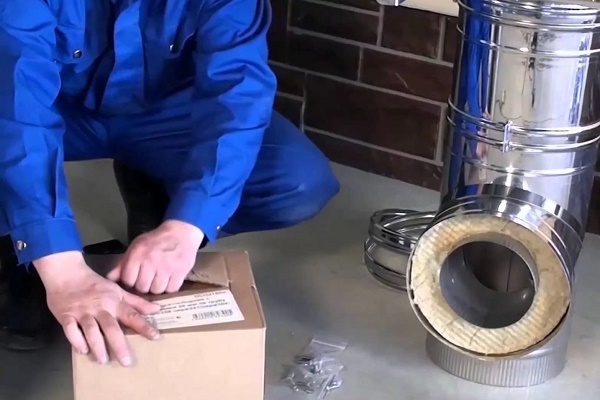

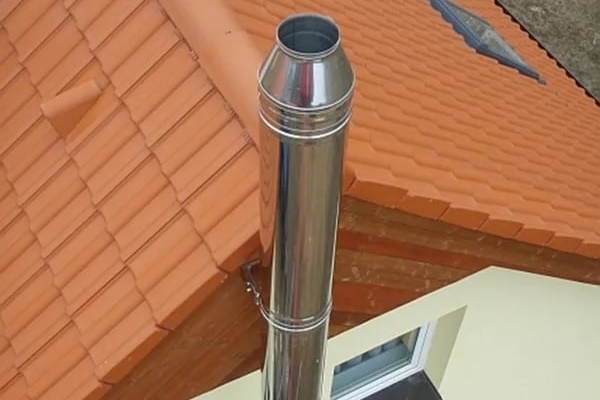

2. Двустенни – сандвичи с изолация между стоманените стени.

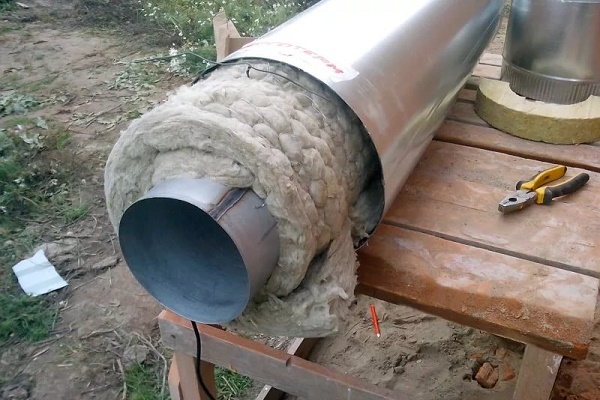

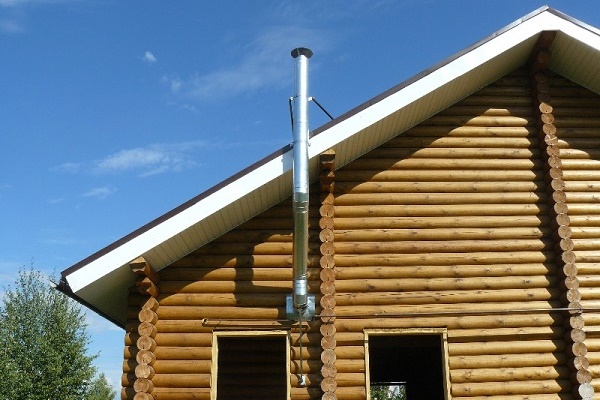

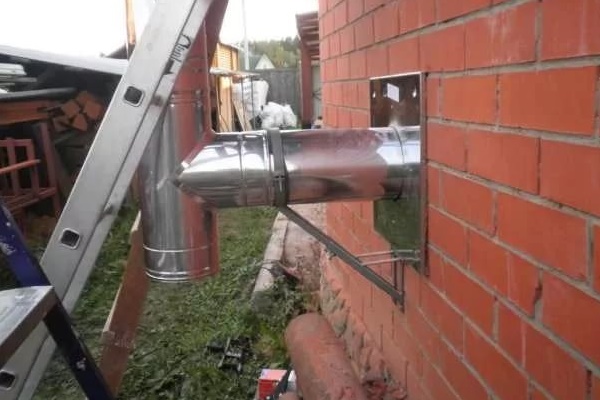

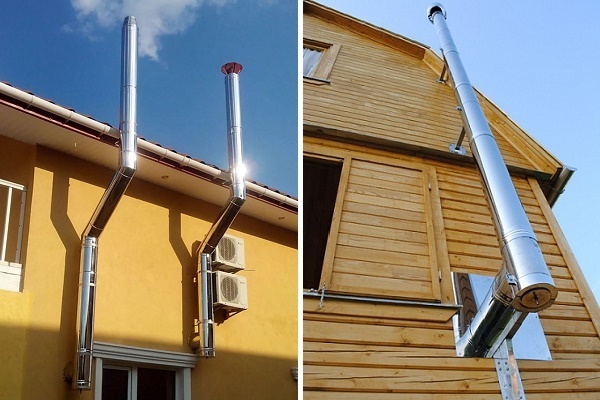

При монтажа на стоманен комин отвън на фасадата, той трябва задължително да се изолира, в противен случай топлинните загуби и обилният конденз ще анулират всички предимства на този вариант. Топлоизолация се използва в участъците на комина, които излизат извън покрива и преминават през неотопляем таван.

По отношение на цената на компонентите, коминът от неръждаема или поцинкована стомана ще излезе по-евтино, отколкото тухленият и керамичният аналог.

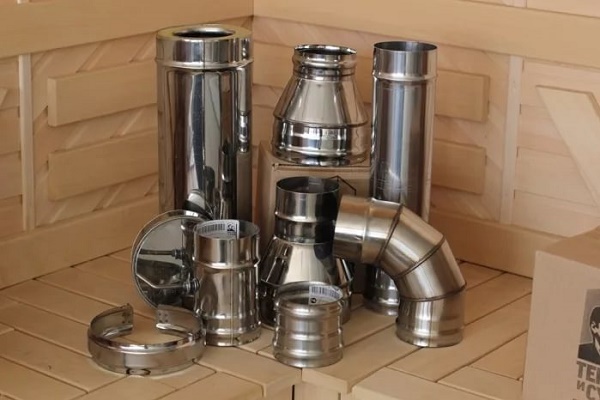

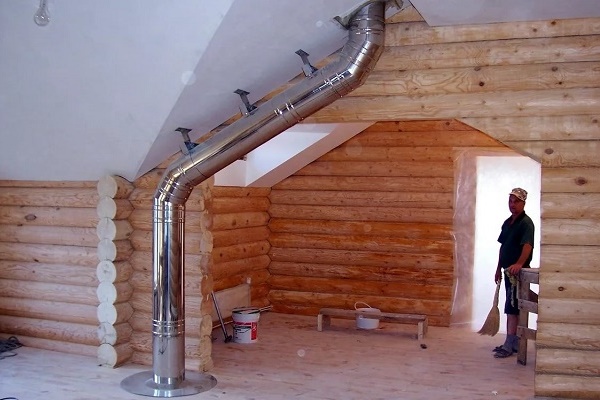

Стоманеният комин е конструктор от набор елементи, които могат да се сглобят по различни начини и в различна конфигурация.

Каналът за отвеждане на дима се сглобява от:

• дъждовен капак;
• тройници;
• колена;
• вложки с ревизионни люкове;
• прави тръби;
• събирачи за кондензат.

Всичко това просто трябва да се монтира заедно, като се постави една секция в друга и се намажат шевовете с топлоустойчив уплътнител. Подобни комини подхождат практически на всички типове горивни камери и горива. Поцинкованата и неръждаемата стомана без проблем десетилетия издържат на високи температури и въздействие на сажди.

Гладката повърхност на стоманените стени оптимизира отвеждането на продуктите на горене, изключва натрупването на сажди. Димоотводите, изградени от стоманени тръби, подхождат за газови, течно- и твърдогоривни пещи. Металните модули се използват за изграждане на комин изцяло или частично чрез свързването му към тухлен канал или инсталирането му като вложка.

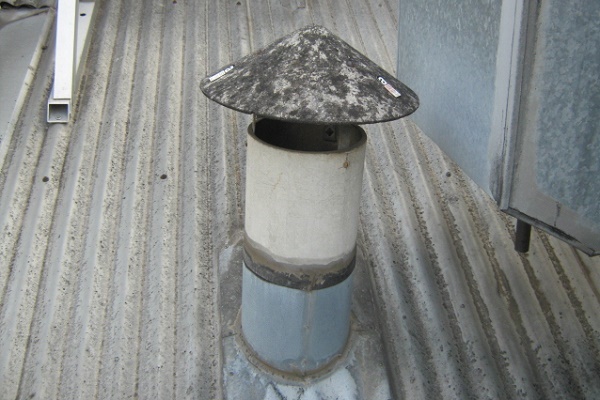

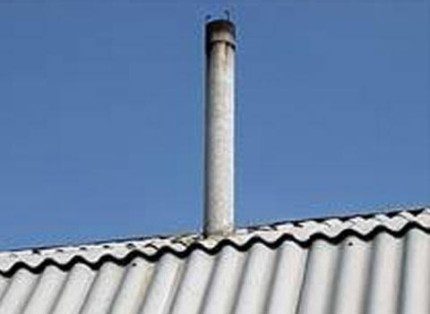

Вариант #3 – евтин азбестоцимент

Тръби от естествен азбест с цимент като свързващ материал започнаха да се използват широко в нашата страна по време на съветската епоха. Те бяха евтини, издръжливи и се произвеждаха в големи количества. Основно се използваха в селското стопанство за мелиорация.

Първоначално азбестоциментовите тръби не са били предназначени за монтаж на димоотводи. Те са твърде крехки за целта и не понасят високи температури. Но въпросът с цената в много случаи играе важна роля. Ако има под ръка евтин материал, задължително трябва да се използва, като по някакъв начин се неутрализират проблемните места.

Азбестоциментът при температури над 300°C може да се запали, затова тръбите от него е разрешено да се монтират само в крайния участък на димоотвода и в никакъв случай непосредствено до печката

При азбестовите тръби има още един проблем – грапавост на стените отвътре. Постепенно по тях се натрупва сажди, които могат да се запалят и просто да експлодират. Плюс при постоянно образуване на конденз вътре от смес от пари и оксиди на горенето, азбестоциментът започва да се разрушава.

Този материал е евтин, но използването му за оборудване на димоотводи е свързано с голям риск. Такива тръби трябва да се почистват по-често. Но да се направи ревизионен отвор в тях е невъзможно, той трябва да бъде предвиден на участъка от печката до азбестоцимента.

Димоотводни канали от азбестоциментови тръби се изпълняват основно в насаден вариант. В приоритет е най-простата схема на устройство и вертикално разположение на всички елементи. При необходимост от наклон се използват патрубки от незапалими материали.

Вариант #4 – екзотика от керамика и бетон

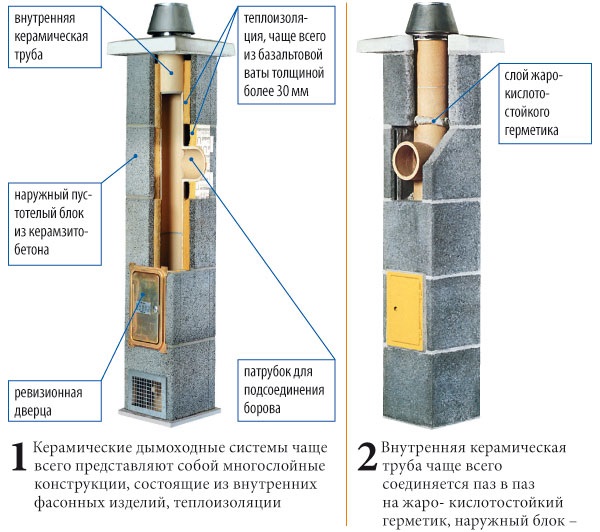

Керамичните димоотводи се отличават с ненадмината издръжливост и висока цена. Не ги застрашават прегрявания, агресивност на сажди и корозия. Тези тръби имат много гладки стени, на които саждите дори не се задържат.

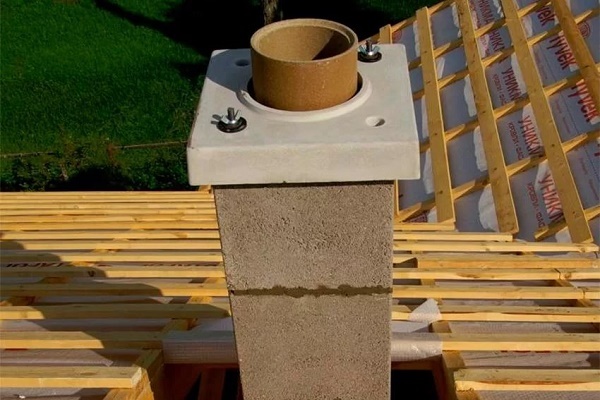

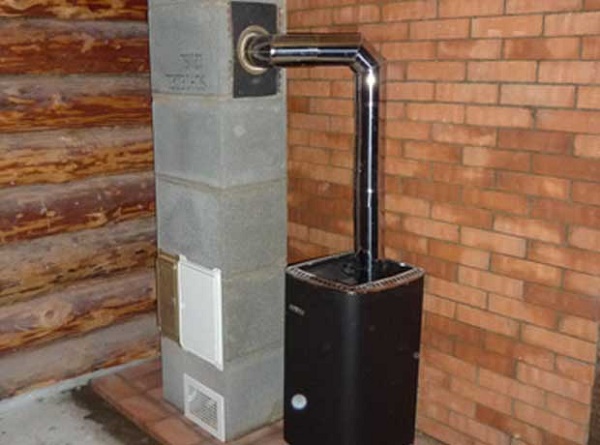

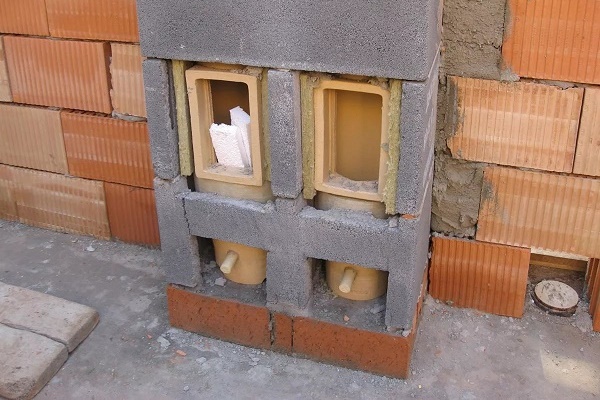

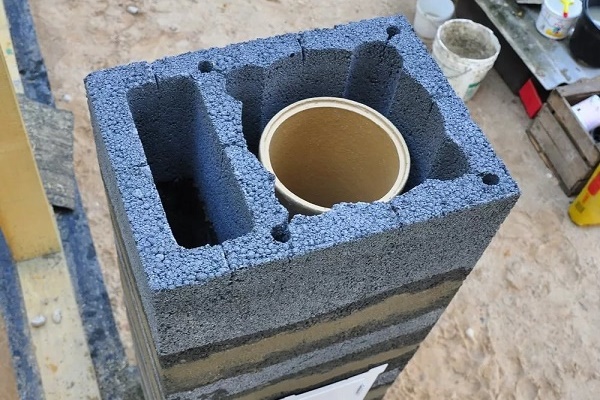

При монтажа димоотводи от керамика се сглобяват по същия начин като стоманените. Само че около тях допълнително се оформя кутия от керамзитобетон. Такива тръби практически не се нагряват. Дори онази малка част от топлината, която се отделя от инертната керамика, се поема от керамзитобетонните стени. Пожар в къщата поради изгаряне на подобен димоотвод – това е нонсенс.

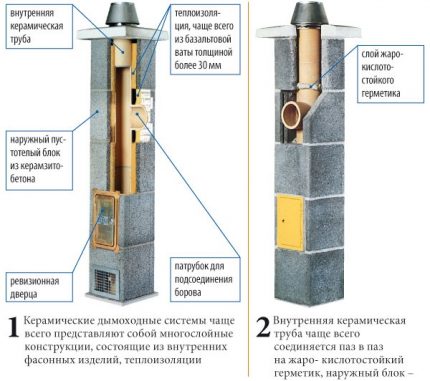

Модулните комини от керамични тръби са надеждни и издръжливи, но на територията на Русия те почти не се произвеждат, поради което имат доста висока цена.

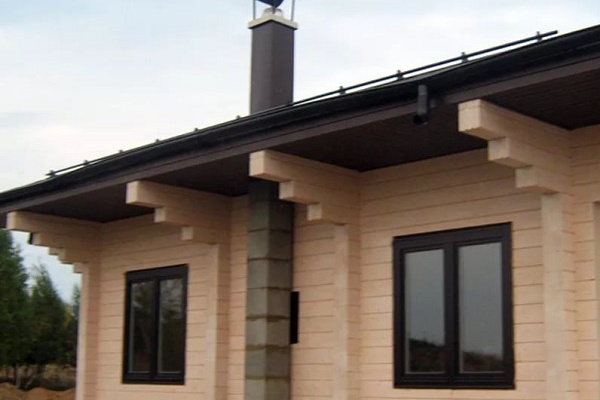

Коминната конструкция от керамика и керамзитобетон тежи много по-малко от тухлена зидария с подобно предназначение. Но дори и в този случай за нея трябва да се направи отделна малка основа.

Още по-масивна монолитна основа ще трябва да се изпълни за комин от бетон. Този вариант за отвеждане на дима се използва рядко именно поради сложността и трудоемкостта на изработката на конструкцията. Ще е необходимо да се монтира кофраж, а след това да се изчака втвърдяването на бетонния разтвор.

Типични грешки на начинаещи и самоуки

На първо място сред грешките е неправилната височина на коминната тръба. Твърде високият вариант създава прекомерна тяга, което увеличава вероятността от преобръщане и засмукване на дима обратно в горивната камера и помещението с печката. За оптимални се смятат 5–6 метра, но много тук зависи от размерите на горивната камера и конфигурацията на димоотвода.

Постоянният приток на въздух в горивната камера е задължителна гаранция за добра тяга в комина, затова е толкова важно в стаята с камина или печката да се обзаведе качествена вентилация.

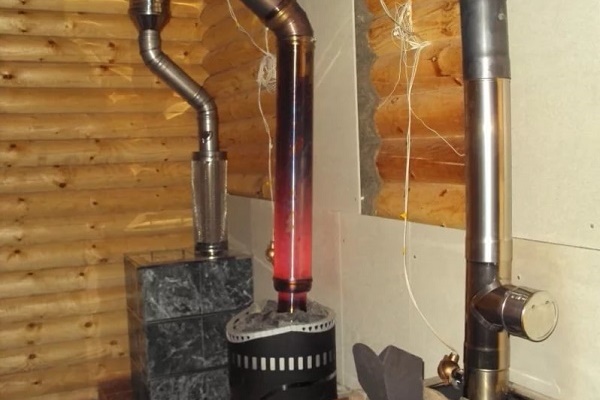

Не трябва да се допуска преохлаждане на димоотвода и прекалено силното му нагряване в резултат на интензивно изгаряне на гориво в горивната камера. Всичко трябва да бъде в умерени граници, иначе тръбата може да се напука. За да се улесни откриването на тези пукнатини, участъкът от комина на тавана трябва да се вароса. На бял фон ще се забелязват всички "изтичания" на сажди.

Често начинаещите при монтажа на стоманен димоотвод забравят да осигурят отвод на конденза. За целта трябва да се направи специален събирач и да се вмъкнат в тръбата люкове за ревизия. Допускат се грешки и в избора на марка стомана.

При обикновено горене на дърва, газ или въглища в камина или отоплителен котел коминът се загрява до 500–600 °C. Въпреки това температурата на димовете, макар и за кратко, може да се повиши до 1000 °C. При това още на няколко метра от горивната камера те се охлаждат до 200–300 градуса и не представляват заплаха за тръбата.

Но първият метър от котела успява да се нагрее много силно. Стоманата трябва да бъде топлоустойчива и способна да издържа на тези натоварвания. А изолацията на стоманената тръба трябва да се извършва само на няколко метра от горивната камера, за да се предотврати прегряването на този участък от комина.

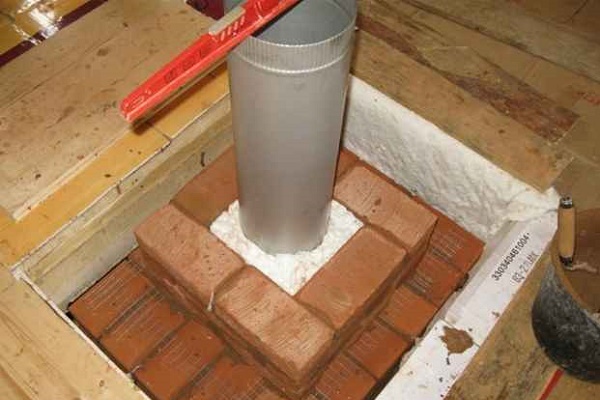

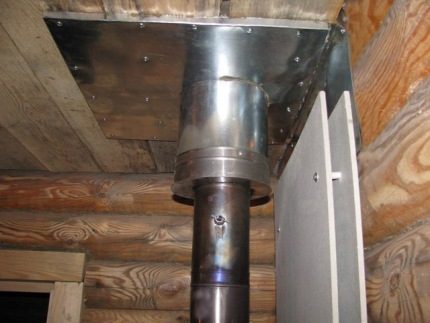

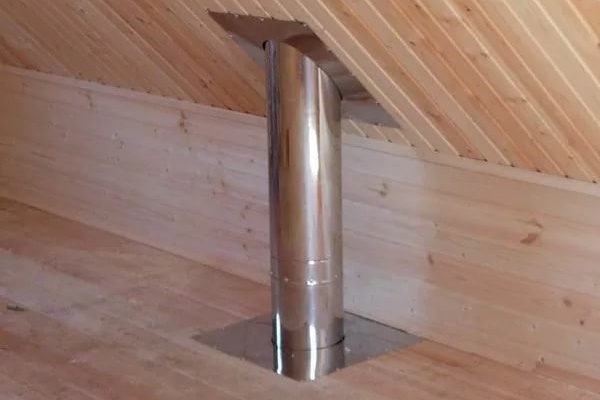

За повишаване на пожарната безопасност проходите през подове и стени се правят чрез специални негорими вложки; непосредственият допир на нагорещени тръби и лесно запалими строителни материали е недопустим.

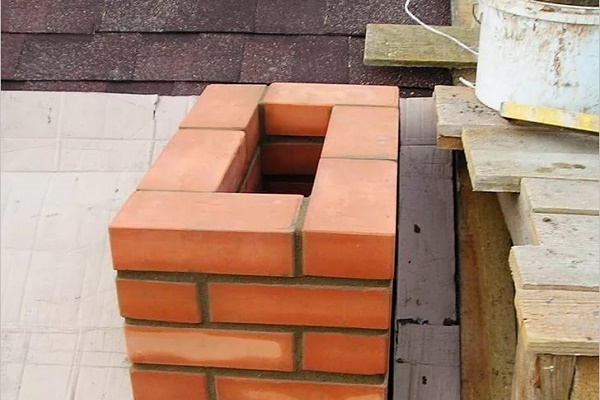

При полагане на тухли от неопитен майстор често се допуска вертикално изместване на редовете един спрямо друг. При изграждане на стени това е позволено, но в случай на комин – абсолютно неприемливо. Това значително намалява ефективността на коминния канал, тъй като в него започват да се образуват завихряния на потока и сажди по стените, които с времето ще изискват почистване. А как да го направите правилно, можете да прочетете в този материал.

Фундаментът под тухлен комин трябва да бъде изключително надежден, в противен случай тръбата може да се изкриви настрани, което води до частично или пълно разрушаване. И ако отвеждането на дима се прави за газов котел, по-добре е да изключите тухлата. Тя бързо се разрушава под въздействието на алкалната среда, която се образува при изгаряне на природен газ.

Изводи и полезно видео по темата

Какви грешки най-често се допускат при инсталиране на печки и комини към тях:

Как да полагате коминни тръби от тухла:

Как да направите комин от неръждаема стомана:

Надеждни тръби за комини могат да бъдат направени от различни строителни материали. Изборът на варианти е доста обширен. Най-лесно е да се изпълни комин от стомана, а по-евтино – от тухла.

Но ако имате нужда от най-издръжливата и безопасна система за отстраняване на печния дим, тогава безспорният лидер е керамиката. Тя струва скъпо, но ще издържи не едно десетилетие. Най-важното при монтажа на всички варианти е да се спазват строителните и противопожарните правила.

След изучаване на материала останаха неясни моменти и бихте ли искали да ги изясните? Моля, оставете коментарите си в долната част на статията. Тук също имате възможност да споделите интересни факти по темата на статията или да споделите собствен опит с посетителите на сайта.
