Как да направите комин в частен дом със собствени ръце: варианти на конструкции и тяхното реализиране

Коминът е необходима част от отоплителната система на частен дом. Той осигурява правилното функциониране на печката или котела, организира отвеждането на вредни продукти от горенето извън жилището.

Ще се опитаме да разберем как да обзаведем комин със собствени ръце, така че отоплителните комуникации да бъдат безопасни както за хората, така и за дома.

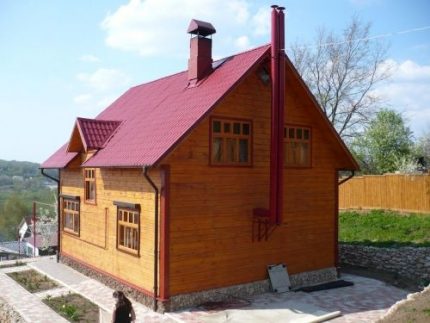

Изисквания към устройството на комина

Към инсталирането на отоплителни уреди се предявяват изисквания, изложени в нормативната документация.

Монтажът на устройствата се регулира от разпоредбите на СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Също така преди съставянето на проекта е желателно да се проучат материалите за отоплителните системи (СНиП 41-01-2003), за устройствата за генериране на топлина (НПБ 252–98), за техническите условия за работа на топлинните апарати (ГОСТ 9817–95), за правилата и нормите за експлоатация на димоотводните канали (ВДПО).

Конструкцията на комина и особеностите на монтажа трябва напълно да отговарят на изискванията, посочени в СНиП, в противен случай няма да се получи акт за проверка на съоръжението, който се издава след въвеждане в експлоатация.

Част от изискванията са насочени конкретно към устройството на комините. Конструкцията на съоръжението може да бъде каквато и да е, но материалът за изработка задължително трябва да бъде негорим.

Като материали, използвани за изграждане на комини, могат да се използват:

• стомана;
• керамика;
• тухла.

Всички без изключение конструкции са сглобяеми, а самият монтаж е фрагментарен, тъй като коминът преминава през няколко помещения (например, стая и таван).

За да отговаря съоръжението на изискванията за пожарна безопасност, трябва правилно да се изчислят неговите параметри, както и да се подберат по размери всички съставни части. При инсталиране на заводско оборудване е необходимо да се следват всички препоръки, изложени в инструкцията, включително реда на сглобяване и начините на монтаж на частите.

В документацията са посочени отделни разпоредби, които също трябва да се вземат предвид, например:

• дължината на комина може да бъде произволна, но не по-малка от 5 m (височината на вентилационните канали – не по-малка);
• напречното сечение на тръбата трябва да съответства на входния отвор в генератора или да го надвишава;
• за всеки топлогенератор е необходим отделен комин;
• скоростта на протичащия въздух вътре в тръбата – от 15 m/s до 20 m/s;
• дебелината на тръбите се определя от материала на изработка (норма за стоманени – не по-малко от 0,5 mm);
• за редовен преглед и дейности за почистване комините се оборудват с джобове (ниши) с дълбочина 0,25 m;
• максималният брой завои на комина – 3;
• радиусът на закръгляне трябва да надвишава диаметъра на канала;
• височината на тръбата над покрива се регулира от конструкцията на покрива: на плосък – 0,5 m; над покрива с 0,5, ако е разположена на разстояние 1,5 m (и по-малко) от билото; равна или по-голяма от оста на билото, ако е разположена на разстояние 1,5-3 m.

Установен е ред за изграждане на конструкцията – задължително отдолу нагоре, т.е. от топлогенератора (котела, печката) през подовите конструкции до покрива. При сглобяемите конструкции всяка следваща част на тръбата се вкарва в предходната.

Работната температура на уплътнителите, използвани за фиксиране на детайлите, трябва да бъде не по-малко от 1000º. Отвън съединенията се оборудват със скоби, а крепежният материал не трябва да попада вътре в комина.

За закрепване на тройника са предвидени опорни кронштейни, а за да се избегне огъването на канала, на всеки 2 m по стената трябва да се фиксират скоби за поддържане на тръбата.

В нормативната документация са определени местата, в които е разрешено да се монтират комини. Материалът на стените задължително трябва да бъде незапалим, а ако това условие не е спазено (например в сграда с дървени стени), то при монтажа с цел защита трябва да се използват надставни или коронни тръби.

Инструкция за зидане на димоотвод от тухли

Най-древните комини, познати на човечеството, са били изградени от камък, а след това от тухла заедно с първите пещи. Естественият материал и до днес се използва за изграждане на отоплителни системи в частни домове. Нека разгледаме основните етапи на изграждане на тухлен комин.

Особености на конструкцията на тухлената тръба

Съществуват два варианта за свързване на тухления комин. Първият, по-лекият, се монтира директно върху пещта, а вторият се изгражда до нея и се свързва с преходник. Работата е там, че теглото на тухления комин с височина 5 м и повече е доста голямо и не всеки топлинен генератор може да го издържи.

За изграждането на един комин са необходими от 500 до 800 тухли (в зависимост от височината на таваните и покрива), като всяка от тях тежи 3,8 кг.

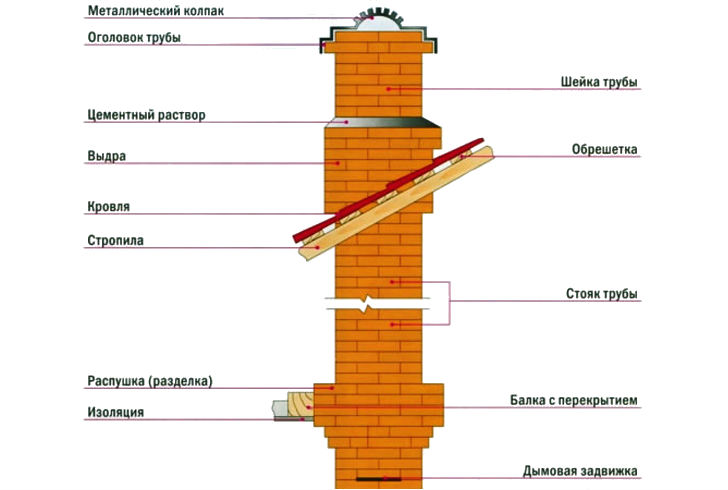

Във всички случаи коминът не е просто кухо вътре съоръжение, а сложна конструкция, състояща се от няколко функционални части.

Работната част на комина, която се намира под тавана, е вътрешният комин. Той започва веднага от повърхността на пещта (котела) и завършва точно до таванното покритие (на 4 реда под него).

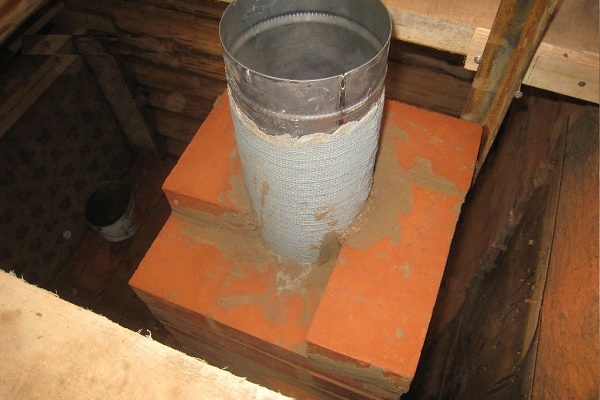

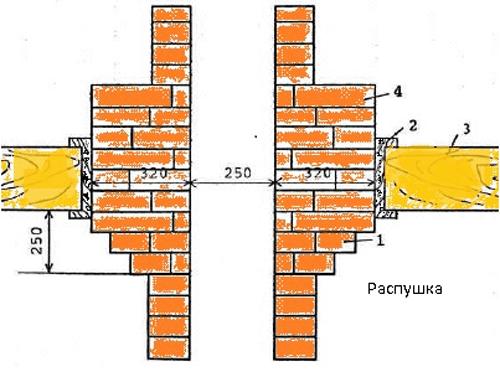

При преминаването на комина през таванното покритие се изгражда уширение, представляващо удебеляване. Следващото удебеляване с подобна конфигурация се изгражда при преминаването на тръбата през покрива. То се нарича «видра».

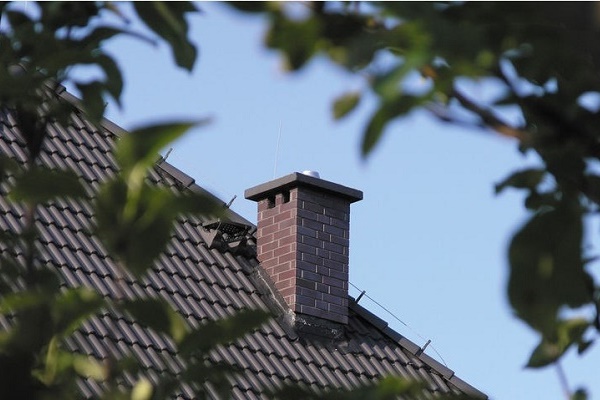

Частта от комина от уширението до видрата е външният комин. Над покрива се издига шийка, завършваща с оглавник (алтернатива на дефлектора).

Основното условие за безопасност е разстоянието от вътрешния канал, през който преминават горещият дим и газове, до повърхността на стените и елементите на покритията. То е равно на 0,25 м – точно толкова е дължината на един строителен елемент, червена пълнотела тухла.

Второто условие се отнася до разположението на комина. Той трябва да се изгражда строго вертикално, като максималното възможно отклонение е 3 градуса. А третото условие е идеалната херметичност на зидарията, в която не трябва да има проходни отвори и пукнатини.

Размерите на комина зависят от мощността на отоплителния уред. Обикновено се избира една от традиционните зидарии: с най-малко сечение – «четворка» (12,5 см х 12,5 см), правоъгълна – «петица» (25,0 см х 12,5 см) или голяма – «шестица» (25 см х 25 см).

Последният вариант е предпочитан за руски пещи, правоъгълният – за камини. За кухненски печки с малка мощност е подходящо първото решение.

Избор на материал и приготвяне на разтвора

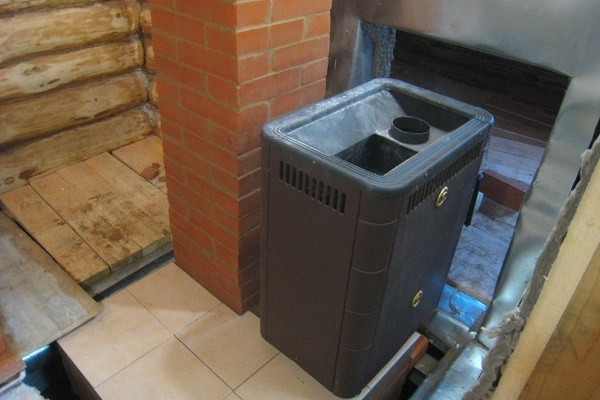

Пещният димен комин се оборудва заедно с тухлена печка. Ако е инсталиран друг агрегат, то тръбата се надгражда след неговия монтаж. За строителството ще са необходими тухли и разтвор, както и инструменти: келма, отвес и специален чук за прибиване.

Тухлите предварително се накисват. За устройството на разпушката и видрата ще са необходими части от тухли с размер ½, ¼, ⅛, ¾.

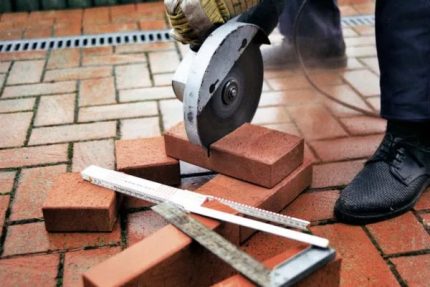

За да бъдат частите на тухлите равни, а процесът на рязане да става без излишен прах, препоръчваме да използвате дисков трион с диамантени сменяеми дискове.

Обикновеният циментов разтвор за зидария не е подходящ, необходима е смес от глина и пясък. Това се обосновава от характеристиките на глината, която има коефициент на линейно разширение, близък до параметрите на тухлата. В зависимост от типа глина (постна или масна) отношението ѝ към пясъка може да се променя: 1:3 или 1:4.

Глината предварително се подготвя – накисва се във вода и се оставя за около 3 дни. Преди употреба материалът трябва да има консистенция, наподобяваща течна заквасена сметана, и да няма чужди включвания. Специални изисквания се предявяват и към пясъка. Най-добрият вариант е едрозърнест, с зърна 0,9-1,0 мм.

Глината и пясъкът се смесват на малки порции, по хода на зидарията. Понякога се налага добавяне на вода. Качеството на разтвора лесно се определя по това как той контактува с келмата: масата трябва да оставя следи по повърхността, но да не се стича от нея и да не залепва на големи парчета. Ако възникнат проблеми със самостоятелното приготвяне на сместа, може да се купи готова.

Ред на зидане на основните части

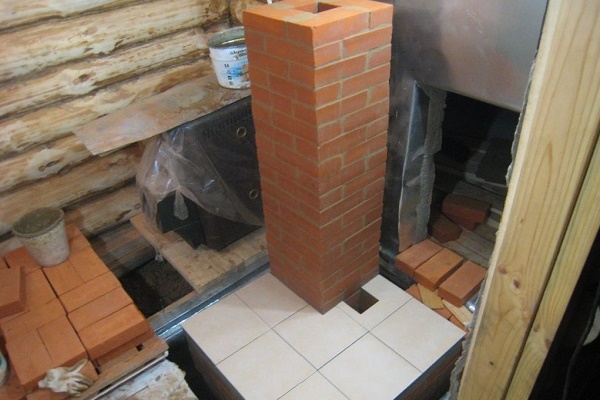

Ако е монтиран котел или е завършена печка, можете да започнете изграждането на тухлен комин. Редът на работа е традиционен: нанасяне на разтвор, след това монтаж на тухла, регулиране спрямо съседните детайли на ръка и с малко чукче.

Вертикалното разположение се проверява след полагането на всеки ред с помощта на отвес. Ширината на стената е 12,5 см. Правият елемент на тръбата завършва 4 реда преди разширението – разширението в таванското покритие.

За да разширите дебелината на стените, е необходимо да поставите 4 реда един над друг, така че всеки следващ да се измества с 1/8. Кои части от тухлата е най-добре да вземете – е посочено на схемата.

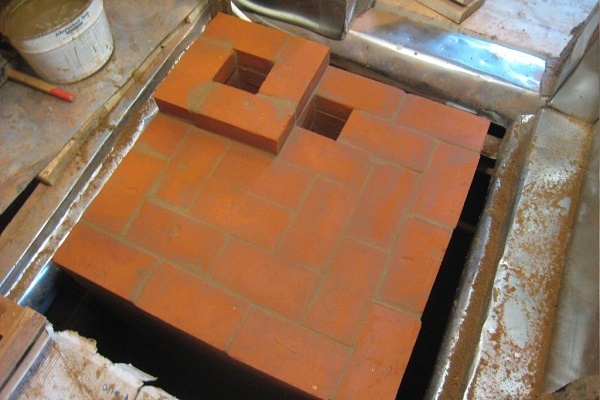

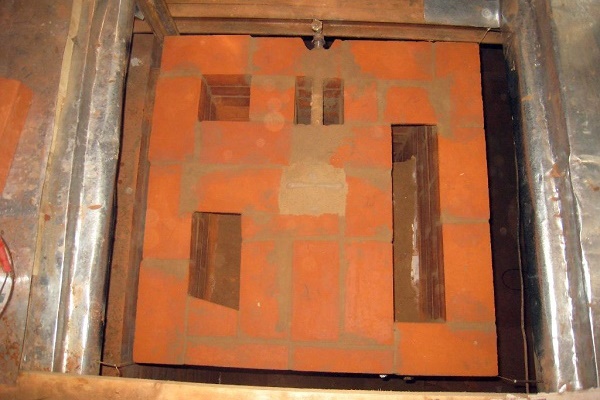

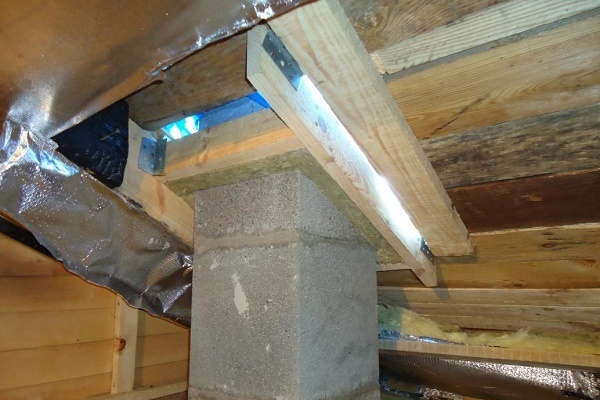

Необходимо е да се изключи натискът на таванската конструкция върху зидарията, затова между покритието и разширението се оставя пролука с ширина 2-3 см. Тя се използва за монтаж на изолационен материал, например плочи от минерална вата.

През тавана отново преминава прав участък от тръбата, след което се прави видра. Нейният долен ред трябва да се изложи, когато външният ръб на комина е преминал през покрива. На този етап за приготвяне на разтвора често се използва цимент, който е по-издръжлив и устойчив на износване от глината.

Видрата се състои от 6 реда, отстъпът на всеки следващ е 1/8 от цялата тухла. Отворите около тръбата се изолират и покриват със стоманени покривни листове.

Следващият етап отново е прав – шия, която завършва с оглавник.

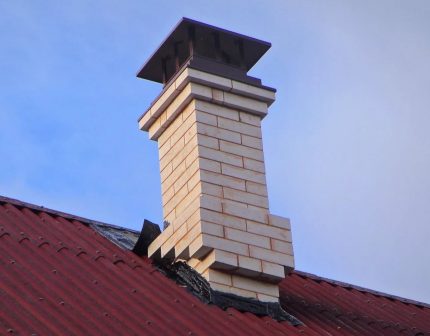

Формата и размерите на оглавника могат да се различават, но традиционният вариант е два реда, първият от които е изместен с 1/8, а вторият – с ½ от цялата тухла.

За комина е необходим дефлектор, за да не се връщат клубовете дим обратно в тръбата. По периметъра на оглавника се монтират крепежи за капака – защита от валежи. Често капаците се използват като декоративен елемент, поради което им придават интересна и красива форма.

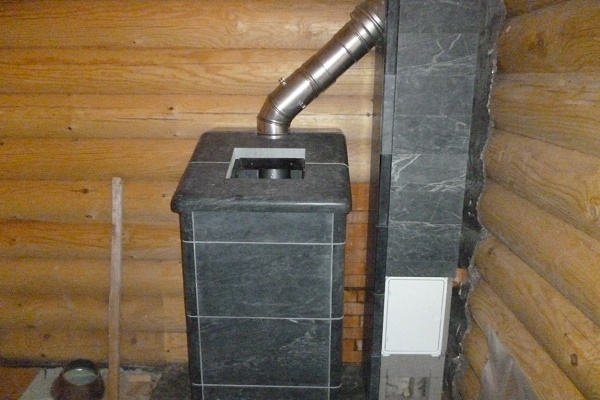

Изграждане на керамичен комин

Сглобяемите комини от керамика станаха популярни благодарение на здравината, безопасния състав, екологичността и лекотата на монтаж. Те заимстват най-добрите технически характеристики от стоманените и тухлените модели. Единственият минус е високата цена на комплектите. Нека разгледаме как става устройството на комин от керамика в частен дом.

Конструкция от сглобяем тип

За разлика от тухлените комини, керамичните се монтират от готови елементи, като се слепват с помощта на специален разтвор. Да се изработят самостоятелно части от керамика не е възможно, за строителството се закупуват готови комплекти.

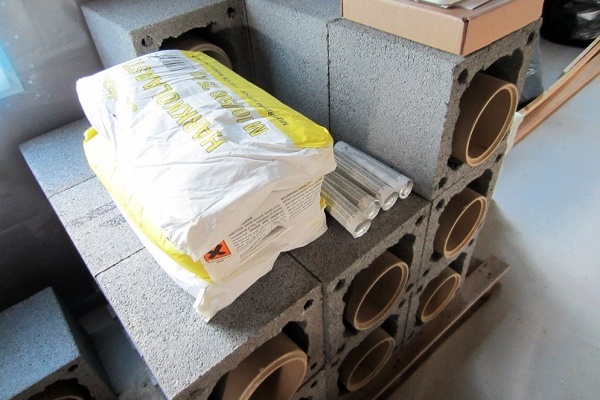

Производителите предлагат стандартни комплекти, от които можете да сглобите комин за камина, печка или котел.

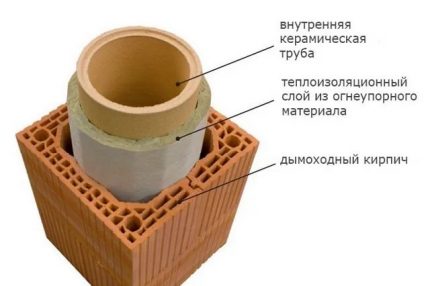

Елемент на керамичен комин – част от тръбата в разрез. Размерите на тръбите при различните производители се различават, един от стандартите – 3 броя на 1 м комин.

Освен керамичните тръби, в комплекта влизат следните детайли:

• елемент на основата с отвод за кондензат;
• детайл за свързване с патрубка (ъгъл 90º или 45º);
• ревизионна камера с вратичка;
• облекчени блокове за външно обрамление;
• комплект за външно оформяне (на покрива);
• негорим изолационен материал за монтаж;
• пастообразно лепило.

Допълнително са необходими крепежни елементи (скоби) и негорим материал за облицовка: мазилка, естествен камък, керамични или клинкерни плочки.

Правила за сглобяване и монтаж

Според нормите за инсталиране и експлоатация на керамичен комин, той трябва да се намира не по-далеч от 2 м от топлогенератора (колкото по-близо, толкова по-добре), колкото е възможно по-далеч от стени и прегради от горими материали, също така не трябва да пресича носещи елементи.

По време на монтажа трябва да се придържате към следните правила:

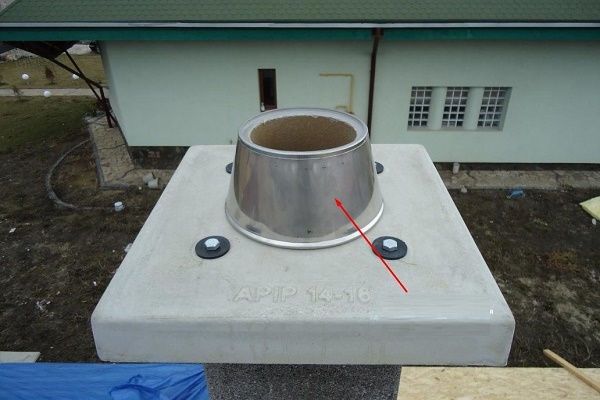

• задължително условие – изграждане на фундамент, покрит с огнезащитно средство;
• монтажът започва от долната част – цокъла, след което последователно продължава по посока на покрива;
• детайлите се слепват помежду си със специално лепило, което влиза в комплекта;
• диаметърът на тръбата трябва да бъде по-голям от изпускателния патрубок на топлогенератора;
• За топлоизолация се използват минерална вата и мазилка;
• Мястото на свързване на тръбата и покрива се защитава с метален предварник;
• Ако покривът е покрит с горим материал, е необходимо да се монтира искрогасител.

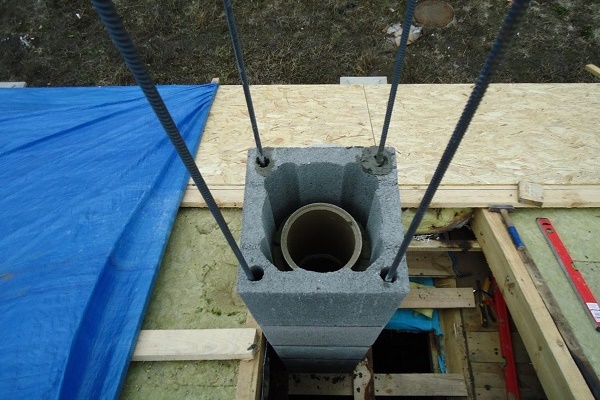

Ако каналът на комина е монтиран без закрепване на разстояние повече от 3,9 м, той трябва да бъде армиран със стоманени пръти. Специално за тази цел в детайлите на тръбата по ъглите са предвидени отвори.

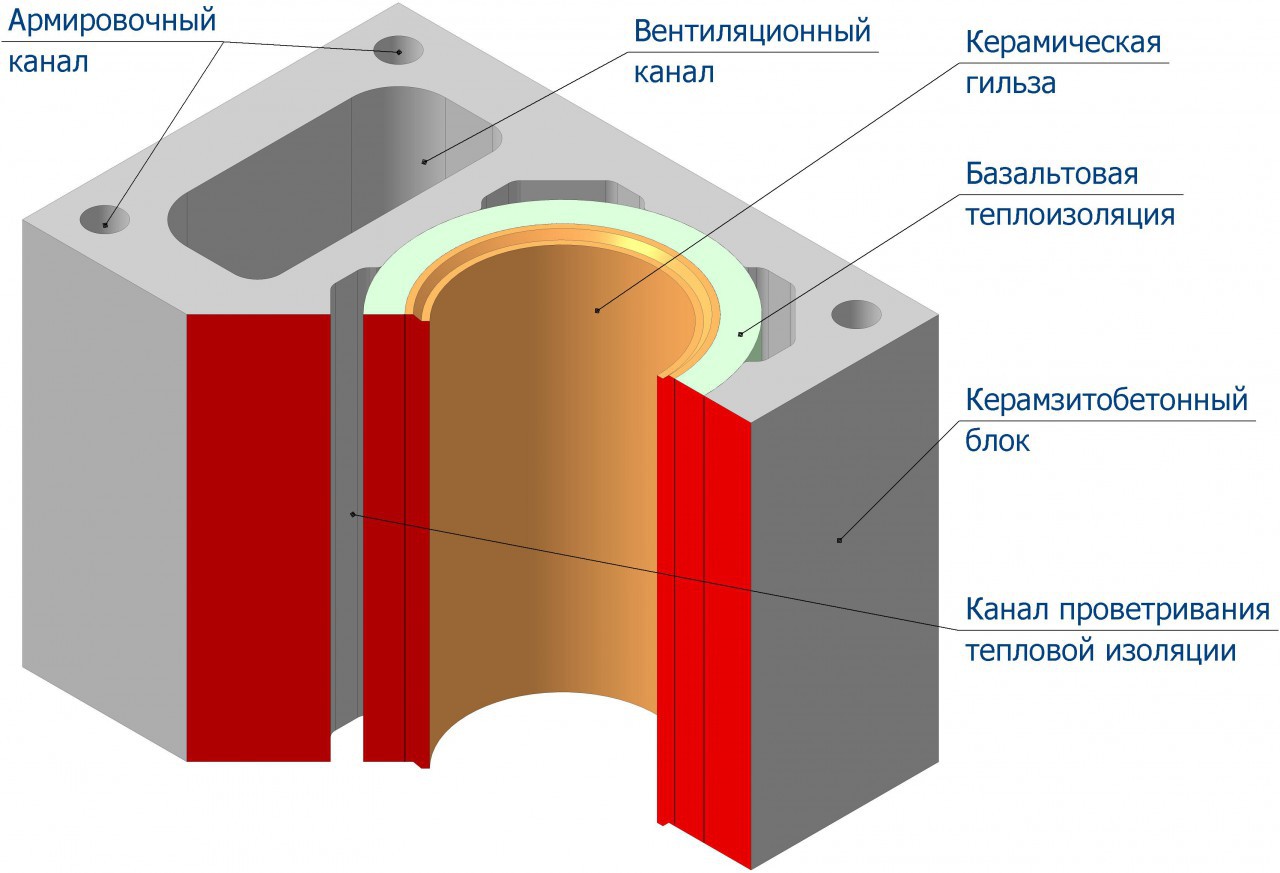

Един от вариантите на конструкция на керамичен канал. Топлоизолационният слой увеличава степента на защита, външната облицовка служи като бариера между продуктите на горене и елементите на сградата

Горната част на оглавника се оборудва с чадър за защита от дъжд, отпадъци и силен вятър.

Нюанси при инсталиране и свързване на тръби

Елементите, от които се сглобява коминът, се произвеждат от керамика с добавка на шамот – такъв състав издържа на високи температури, а частите от него имат дълъг експлоатационен живот. Те не могат да се използват като самостоятелни единици, задължително е необходима външна защита.

Долната част на комина – основанието – е оборудвана с отвор за отвеждане на кондензата, който се образува при извеждане на продуктите на горене. Натрупаната течност се премества в канализацията, доведена предварително.

Трябва да се помни, че влагата от комина е вредна за бактериите на септичната яма, затова за събиране на течността е по-добре да се подготви отделен съд.

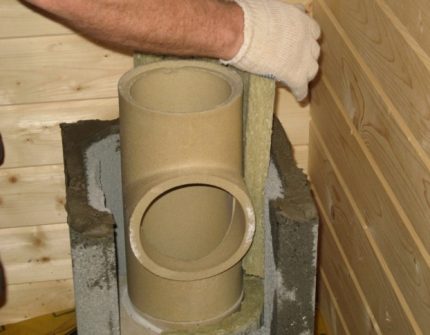

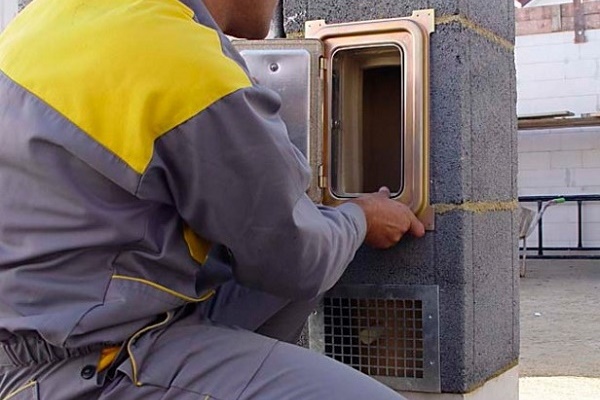

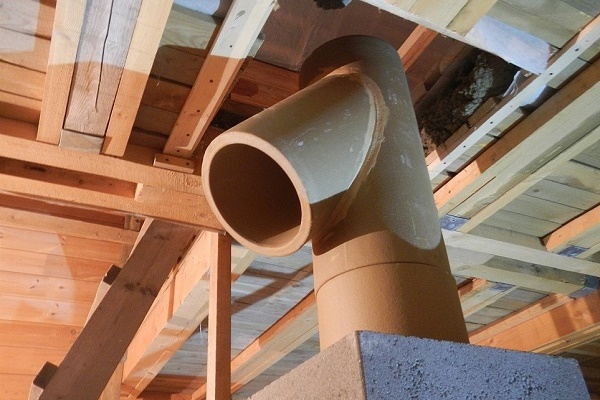

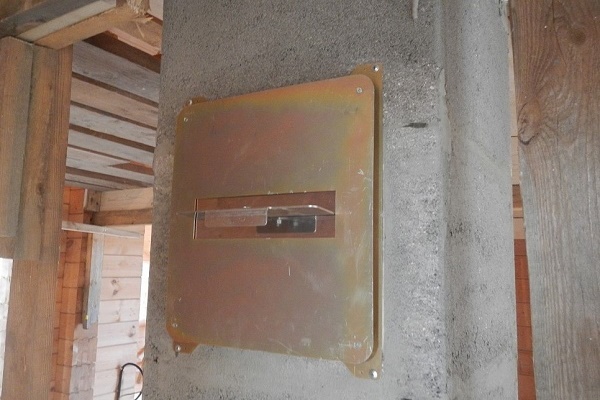

Отгоре на основанието се монтира тройник с ревизионен отвор. По време на изгаряне на горивото отворът е затворен с вратичка. Основното предназначение на тройника е възможността за преглед и почистване на комина.

Елементите се монтират един върху друг според инструкцията, без да се променя установеният от производителя ред. Съответствието на размерите на комина и параметрите на къщата трябва да се провери предварително.

Как да приготвите и нанесете лепилото?

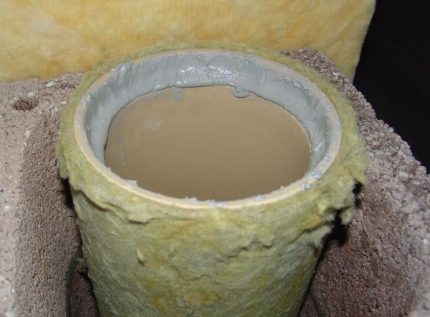

За да бъдат херметично свързани частите на комина, се използва специално киселинноустойчиво лепило. Това е гъста смес, която се приготвя ръчно от сух прах и вода в съотношение 7:1, за предпочитане при стайна температура.

Първоначално разтворът изглежда необичайно сух, но след около 7-8 минути той придобива необходимия пастообразен вид.

Готовата смес трябва бързо и внимателно да се нанася върху местата на съединение на тръбите, като се стремите да я използвате в рамките на час и половина. След това тя губи необходимите свойства, а разреждането на изсъхващата маса с вода не е позволено.

Един от нюансите при нанасяне на лепилото е предварителното намокряне на керамичната повърхност. Икономия на лепилната маса не е позволена – само херметично запълнените шевове гарантират пълноценното функциониране на комина.

Остатъците от лепило трябва да се отстранят: от вътрешната страна – за да не се натрупва сажди, от външната – с естетическа цел.

Ако впоследствие се появи желание да се маскира тръбата с декоративна преграда, техническият отвор за преглед трябва да бъде достъпен.

Устройство на метален сандвич-комин

Стоманените комини са популярни както в промишленото строителство, така и за благоустрояване на частния сектор. Тяхното инсталиране наподобява сглобяването на керамична конструкция, съответно става по-лесно от изграждането на тухлен комин. Нека разгледаме по-подробно как правилно да се направи метален комин, избягвайки грешки.

Материали за инсталиране на метална конструкция

Сандвич-коминът представлява херметична система от тръби и преходи, водеща от топлинния генератор към надпокривното пространство. Тя може да преминава вътре в сградата (вътрешна) и отвън, по стената (външна).

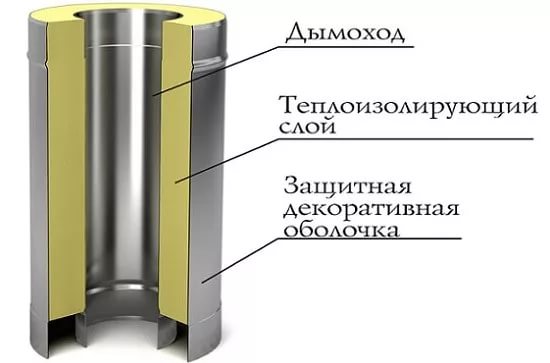

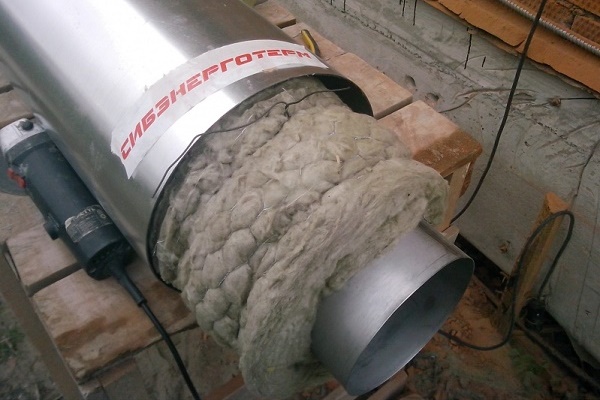

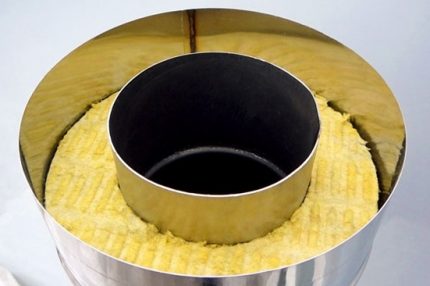

Сандвич-тръбата е трислойна част, състояща се от две стоманени тръби, между които е положен слой изолация. Фрагментите от неръждаема стомана са съединени чрез заваряване.

Негоримият топлоизолационен материал има различна дебелина – средно от 2,5 cm до 10 cm. Производителите най-често използват един от най-добрите материали – плътна базалтова вата (от 200 kg/m³).

За да се сглоби коминът, ще е необходимо да се съединят няколко части с различна форма, като се използва методът на свързване на стеснени краища и разширения (раструби). По-просто казано, единият елемент се вкарва в другия. От външната страна местата на свързване се укрепват с наслагващи хомоти, които се затягат плътно след монтажа.

Предимства на трислойната конструкция: защита на димоотводния канал, минимално образуване на конденз, осигуряване на устойчива тяга, възможност за монтаж на системата както от вътрешната, така и от външната страна на къщата.

При монтажа на стоманен комин вътре в сградата отворите в подовите плочи и покрива са значително по-малки по диаметър, отколкото за тухлени или керамични аналози.

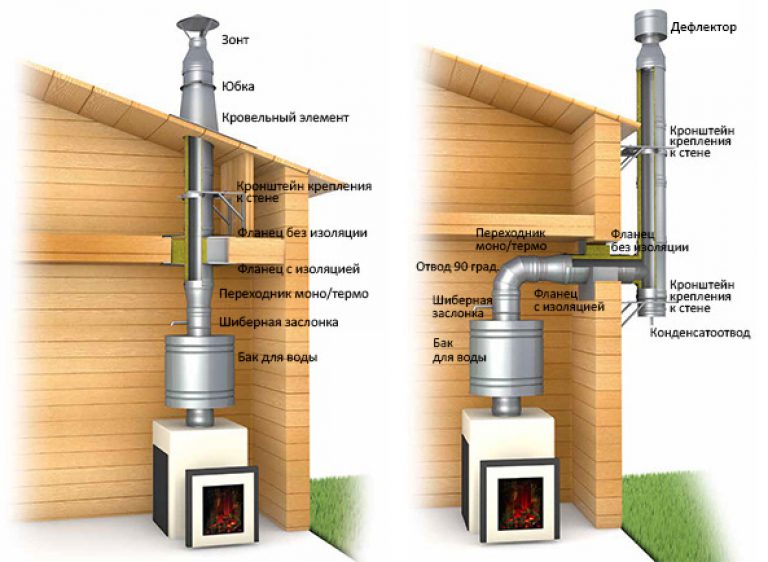

Схеми за монтаж на сандвич-комин

Нека разгледаме две схеми за инсталиране на сандвич-комин: с вътрешно разположение, изискващо организиране на отвори в покрива и подовите плочи, и с външен монтаж, който се извършва от външната страна и се монтира успоредно на стената на къщата.

Всяка от схемите притежава предимства: вътрешното оборудване образува по-малко количество конденз, външното устройство е по-лесно за изпълнение и се извършва с направата само на един отвор.

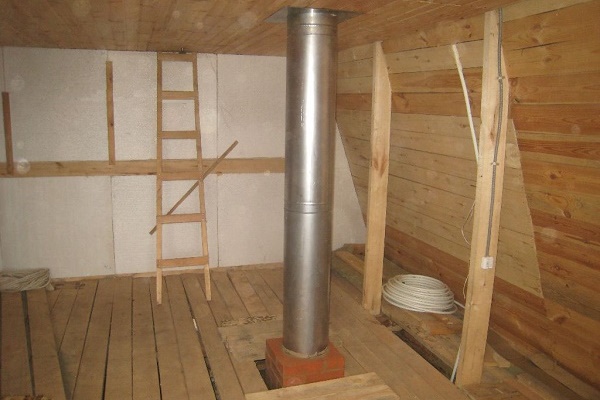

Вътрешната монтажна схема често се използва в бани, тъй като стоманената тръба може едновременно да нагрява и камъните, и резервоара с вода. Ако банята не е отделно стояща, а е пристройка към къщата – това е най-целесъобразният и ефективен вариант.

Недостатъците на вътрешната система – необходимостта от пробиване на отвори в таваните и покрива, както и намаляване на полезното пространство.

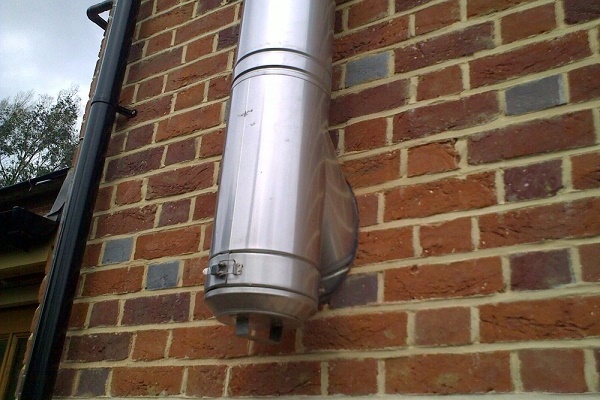

За монтажа на външната система е достатъчно да се направи един отвор в стената и да се осигури вертикално разположение на тръбите с помощта на скоби. Извеждането на тръбите навън намалява риска от отравяне с продукти на горенето. Минус – обустройване на допълнителна защита от въздействието на външната среда.

Ред на монтажните работи:

• свързване на преходника към котела (или друг източник на топлина);
• пробиване на отвор в стената (среден размер – 40 см x 40 см), облицовка с огнеустойчив материал;
• монтиране на проходен блок с топлоизолация в стената;
• монтаж на хоризонтален участък тръба от котела (печката) до отвора в стената;

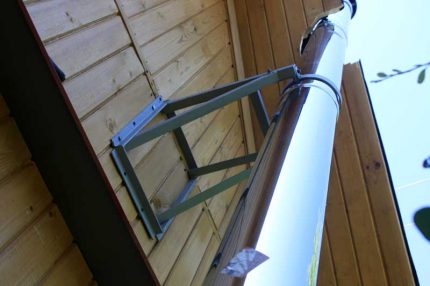

• обустройване на опорен възел от външната страна (платформа на скоби);
• монтиране на вертикална тръба;
• закрепване на конуса и оглавника в горната част.

При сглобяването трябва да се ориентирате по техническата документация, подготвена в процеса на изготвяне на проекта.

Съвети за устройството на вътрешната тръба

При избора на вътрешен модел трябва да се помни за някои технологични нюанси. Например, важно е на преходния участък от котела да се монтира клапа, за да има възможност за запазване на топлината.

Съединяването на два съседни елемента на преходния участък е забранено. Трябва да се вземе предвид разположението на таванските греди и греди: колкото по-далеч са те от комина, толкова по-добре. За повече подробности относно самостоятелното сглобяване на сандвич комин четете в този материал.

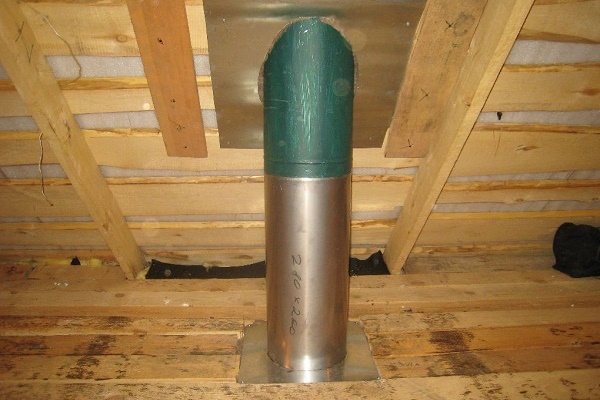

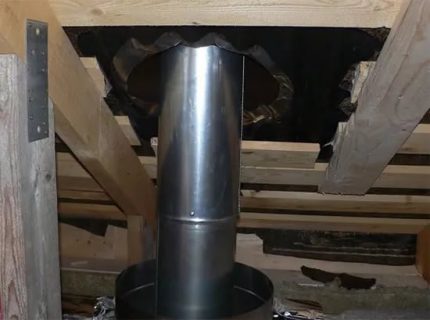

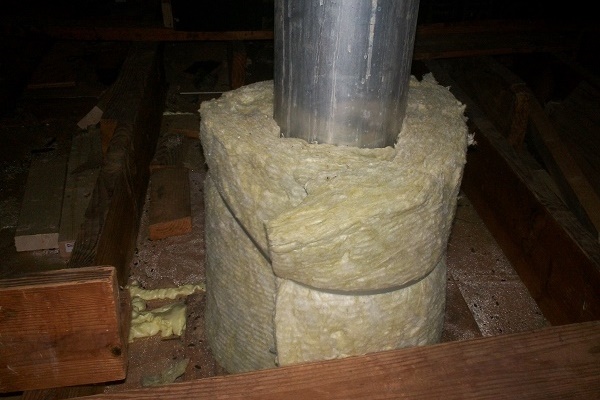

Преминаванията през прегради и покрив изискват използването на огнезащитни топлоизолационни материали, например минерална вата, и устройване на защитни блокове, които могат да се нарекат "сандвич в сандвича".

Изводи и полезно видео по темата

За да си представите как протича процесът на инсталиране на комини от различни типове, предлагаме полезни и информативни видеоклипове, заснети от майстори-занаятчии.

Тухлен комин със собствени ръце:

Етапи на инсталиране на керамичен комин марка TONA:

Съвети за монтаж на сандвич комин:

Изграждането на комин за газов котел, печка или камина – отговорно занимание, изискващо специално разрешение, изготвяне на проект и професионални умения. Ако не сте уверени във възможностите си, поверете монтажа на тръбата на специалисти, които ще извършат работата, като вземат предвид всички норми и изисквания.

Ако вече ви се е налагало самостоятелно да изграждате комин или сте експерт в тази област, моля, споделете своя опит и знания с нашите читатели. Разкажете за нюансите на изграждането на комин в разположения по-долу блок.
