Как да поставите дефлектор на комин със собствени ръце: поетапни указания

За усилване на тягата се използват различни приспособления и технически новости. Сложността на избрания вариант пряко влияе на цената. Съгласете се, винаги се иска да получите добро качество на оборудването при минимални разходи.

Най-изгодното решение – да направите дефлектор за комин със собствени ръце. Конструкцията е изключително проста, а ефективността на нейното използване трудно може да се надцени.

Ще ви разкажем как е устроен уредът и ще обясним принципа на неговата работа. А също така ще предоставим поетапна инструкция за сглобяване и инсталиране на прост дефлектор. Предоставената информация сме допълнили с илюстративни снимки и видео клипове, демонстриращи нюансите на изграждане и монтаж на вентилационния капак.

Какво представлява дефлекторът?

Приспособление, използвано за усилване на тягата, се прилага повсеместно. Завършекът на комина, като правило, се оформя с капак с определена форма. При това, не с прост капак за защита от птици, пеперуди, листа и други представители на флората и фауната.

Това е изделие, което има определено устройство и изпълнява ролята на усилвател на тягата, което се отразява положително на разхода на гориво.

Необходимост от използване на дефлектор

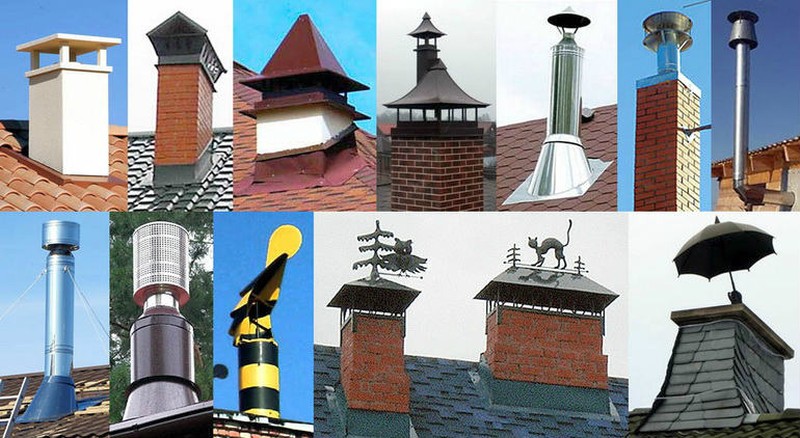

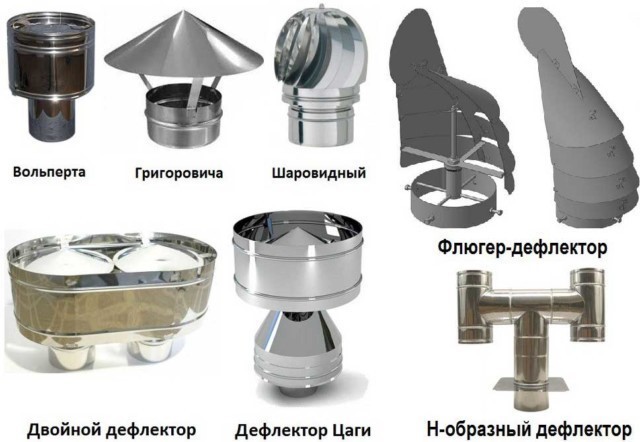

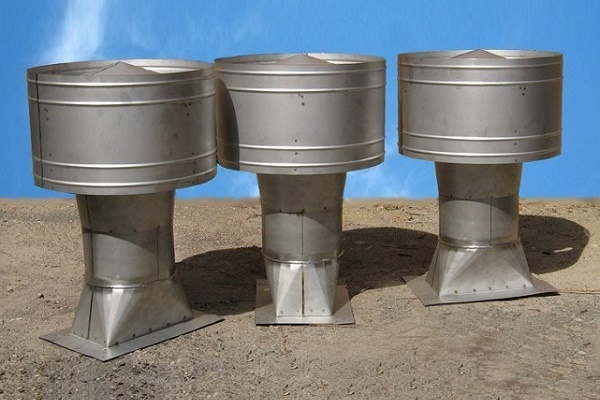

Дефлекторите, предлагани на пазара на строителни материали, имат различна форма, размер. Материалът, от който са изработени, също се различава. Това може да бъде пластмаса, поцинкована стомана, неръждаема стомана и други сплави. Сферата на приложение на уреда също е много широка.

Разновидностите на усилвателите на тяга за монтаж на комини за частно и колективно ползване се различават по външен вид, материал на изработка и цена на изделието.

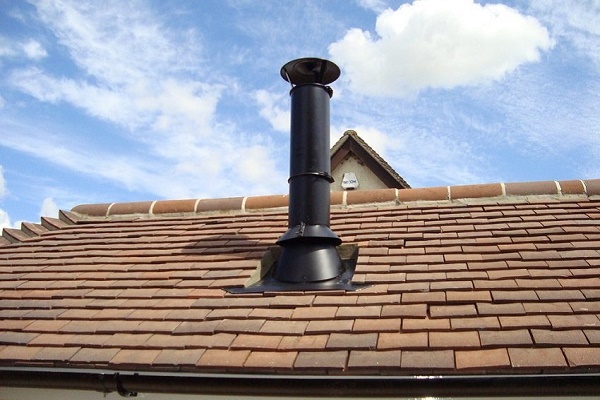

Дефлектор се използва за усилване на тягата във вентилационни канали, комини.

В зависимост от предназначението, се отделят изделия за поставяне на:

• комини;
• вентилационни канали;
• канализационни вентилационни стояци;
• бутален авиационен двигател (в охладителната система);
• други системи.

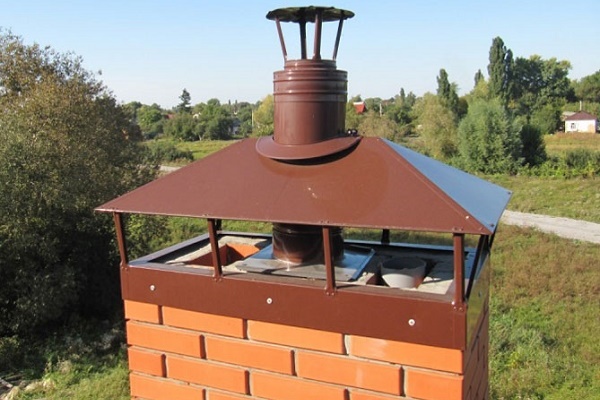

Това устройство се използва за комини, разположени на покриви както на жилищни сгради, така и на бани, гаражи и други помещения, които се отопляват с котел.

Основното е, че от съображения за безопасност не е забранено да се монтират такива допълнителни устройства на тръбата. При това няма разлика дали коминът е колективен или индивидуален.

Дефлекторите са разрешени за монтиране на комини както на едноетажни, така и на многоетажни сгради, в стари постройки и в нови сгради.

Основните функции, които изпълнява дефлекторът, монтиран на комин:

• усилване на тягата;
• защита от искри;
• предотвратяване на попадане на странични предмети и животни в тръбата на комина;
• служи като вид заместител на допълнителен участък от тръбата;
• предпазва вътрешната тръба от разрушаване.

Излиза, че дефлекторът е доста полезно приспособление. Единственото е, че трябва да се вземат предвид индивидуалните особености на отоплителния котел, инсталиран в къщата/банята, и материалът, с който е покрит покривът.

При избора на модел дефлектор, преди всичко се взема предвид типът на инсталирания в къщата котел.

Специални изисквания се поставят към монтажа на дефлектор за газови комини. При някои модели агрегати категорично е противопоказан монтажът на каквито и да било устройства на комина.

Как е устроен отражателят?

Дефлекторът в превод означава «отразявам», «отклонявам», което напълно характеризира неговите възможности. Той, в зависимост от модела, може да се състои от различни части.

Основните съставни части на устройството:

• долен цилиндър;
• горен стакан;
• капак.

Входящ патрубок или долен цилиндър директно контактува с коминната тръба. Изработват го от метален лист. Също така това може да бъде патрубок от азбестоциментова или керамична тръба.

Схемата на строежа на дифузора зависи от конкретния модел и се различава по броя на детайлите. Това е ясно показано на картинката (+)

Горният стакан се разширява в долната част. За да го прикрепят към цилиндъра, използват специални стойки. На горния и долния цилиндър за промяна на посоката на вятъра правят пръстеновидни отвори.

Колпак, чадър или връх – всичко това са названия на горната част на дифузора. Тя може да има различна форма – полукръгла, плоска, с капак, двускатна щипцова повърхност.

Принцип на работа на вентилационния капак

Дефлекторът може да се отклонява от най-малкото въздействие на вятъра върху него. При това, той не просто се отклонява настрани, но и се настройва така, че да осигури най-благоприятни условия за отстраняване на продуктите на горенето през коминната тръба. Важното е, че вятърът по никакъв начин не пречи на този процес.

Принципът на работа на дефлектора се състои в това, че той е монтиран на тръба, отвеждаща дима, и пречи на свободното движение на въздушните маси. Вятърът трябва да обикаля това препятствие.

При това, обикаляйки покрива на устройството, той се ускорява и на това място се създава зона на разреждане/ниско налягане. Това позволява тягата в комина да се увеличи с най-малко 11-20%.

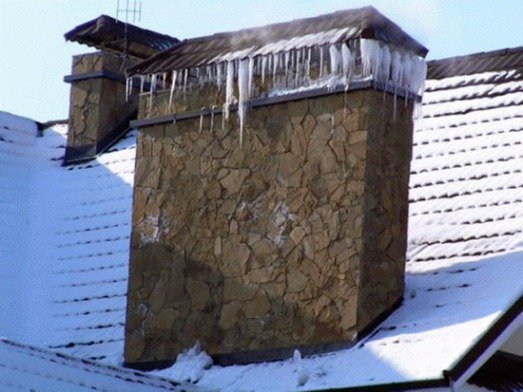

Потоците от студен въздух и горещите потоци от газове, отвеждани чрез комина, през зимно време могат сериозно да нарушат системата за отвеждане на дима, ако дефлекторът не е инсталиран правилно.

В зависимост от типа на вятъра, който духа над покрива, въздушните потоци могат да се държат по различен начин.

Възможни варианти:

• вятърът обдухва тръбата отгоре надолу – в такъв случай газовете ще бъдат засмуквани през долните отвори;
• вятърът обдухва дефлектора отдолу нагоре – въздушните маси преминават през горните пръстеновидни отвори;
• въздушните маси се движат хоризонтално – задействани са едновременно горният и долният ред отвори.

Вторият вариант на движение на вятъра е най-неблагоприятен. В такъв случай чадърът на дефлектора на комина отразява вятъра в посока, противоположна на движението на продуктите на горенето.

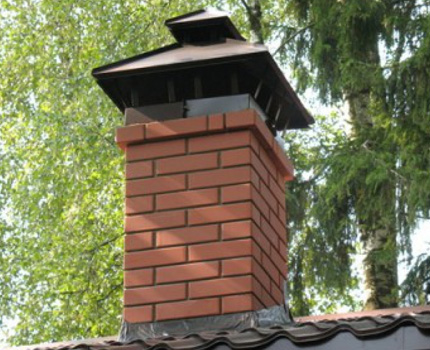

Ако всичко е инсталирано правилно, то всякакви мразове няма да повлияят на работата на комина, а връхът на дефлектора ще го защитава от обилни валежи.

За да обърнат тази ситуация в своя полза, използват още един конус, който е със същия размер като основния. Те се съединяват помежду си с основите. Получава се, че чадърът на дефлектора се състои от 2 конуса, чиито върхове са насочени в противоположни посоки.

Да го направите сами или да купите уред?

Въпросът за целесъобразността на покупката на дефлектор вълнува икономичните домовладелци. Това не е изненадващо, защото най-простото устройство струва около 17-18 долара. Средната цена при покупка е 45-60 долара.

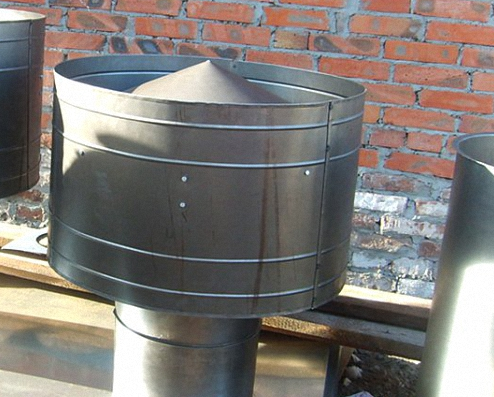

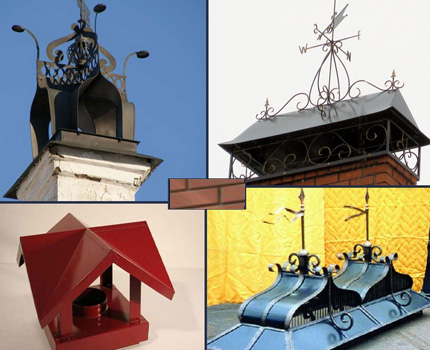

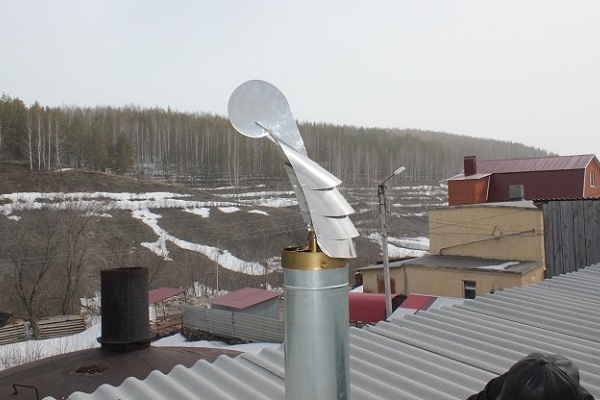

Вариантите на флюгарки, предлагани от производители и частни фирми, са твърде разнообразни. Някои модели са изработени толкова майсторски, че приличат на истинско произведение на изкуството.

При това изработването на уреда не представлява особена трудност. А и естетическата съставка не винаги е на първо място. Понякога дефлектор е необходим на димоотвода на котел, който отоплява гараж или друго помощно помещение.

Цената на най-простите варианти на дефлектор започва от 17 долара. За да се купи модел на Ханженков, ЦАГИ или Волперт-Григорович от поцинкована стомана ще са необходими до 50 долара. При това, това могат да бъдат фабрични изделия или изработени по занаятчийски начин.

От метода на изработване не зависи ефективността на работа на приспособлението. Тук важното е да се подбере правилният диаметър на изделието и нужният модел, способен да удовлетвори нуждите на конкретния димоотвод.

При покупка трябва да се обърне внимание на характеристиките на дефлектора:

• тип на материала;
• дебелина на метала;
• диаметър на патрубка за закрепване към тръбата на димоотвода.

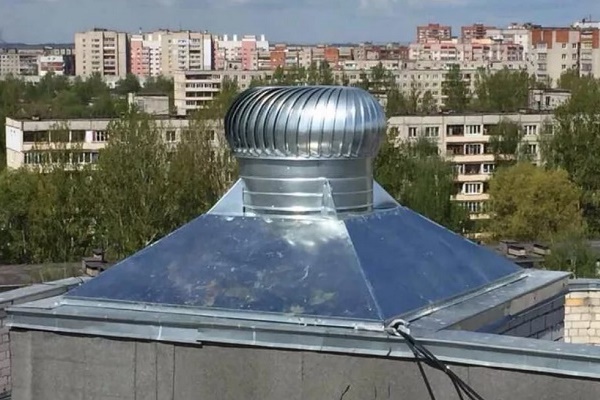

Също така производителите предлагат варианти от неръждаема стомана. Те се отличават по цена – цената на въртящите модели от неръждавейка може да достигне 140 долара и повече.

Най-разпространените дефлектори, използвани за димоотводи в частни домове, вили и бани: ЦАГИ, кръгъл «Волпер», Н-образен, звездообразен «Шенард», Григорович и отворен Astato.

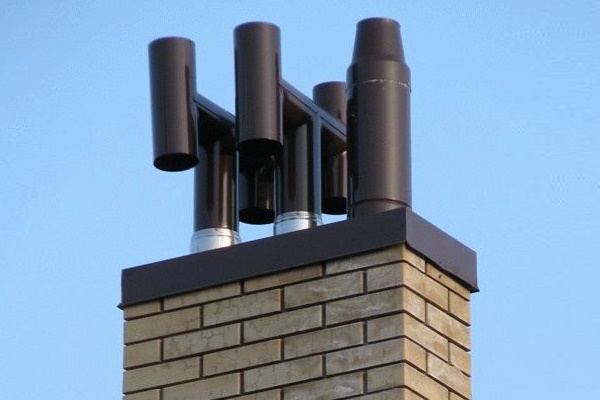

За димоотводи на покриви на къщи, които са разположени в местност с поривисти ветрове, често избират именно Н-образни варианти на дефлектори.

Да се купи или да се изгради усилвател на тяга – да се реши предстои индивидуално. За любителите да майсторят нещо вкъщи, тази задача ще се окаже приятно и интересно занимание.

Ако пък няма никакви инструменти и умения за извършване на домашни работи, то по-просто и удобно ще бъде да се закупи готово изделие, като се избере най-подходящият модел, който няма да изпъква от общата картина на покрива.

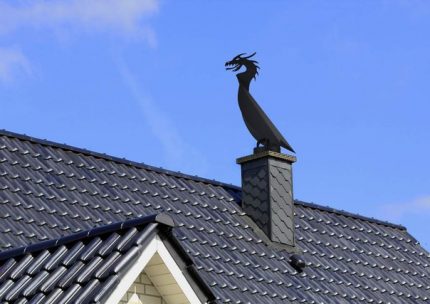

Сега не е проблем да се избере модел дефлектор, способен да се впише органично в композицията на покрива.

При покупка или самостоятелно изработване на устройството е важно да се вземе предвид материалът на покривното покритие. Ако той е леснозапалим, трябва задължително да се предвиди наличие на искрогасител. Това е важен момент, който осигурява безопасността на всички членове на семейството, които живеят в къщата.

Изработване и монтаж на дефлектор

Дефлекторът е проверен в действие от не едно поколение собственици на къщи/вили. Неговата ефективност е доказана многократно, затова не е изненадващо, че уредът се търси. А търсенето, от своя страна, ражда предлагането.

Цената на подобни предложения понякога може да хапе – 140 долара за просто устройство не е готов да даде всеки пестелив стопанин.

Ред на сглобяване на вентилационния елемент

Много по-евтино ще излезе сглобяването на дефлектора от налични материали. Особено ако има желание да се направи нещо полезно със собствените ръце. Целият процес на производство на уреда ще отнеме 2-3 часа – времето зависи от сръчността и уменията на сглобяващия.

Процесът на изработване на отражателя, който усилва тягата, със собствените ръце, се състои от следните етапи:

• създаване на чертеж;
• изработване на заготовки;
• сглобяване на уреда;
• монтиране и закрепване на уреда на комина.

Първият етап по създаване на чертежа е най-добре да се направи на хартия. За това е важно да се изчисли правилно диаметърът на входящия патрубок и диаметърът на капака. А също и височината на самия дефлектор.

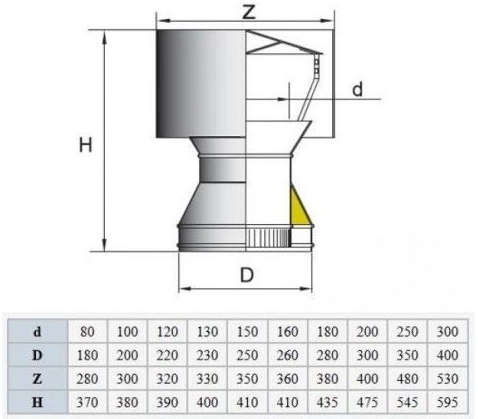

Съществуват специални таблици, в които са дадени размерите на дифузорите за най-популярните диаметри на тръби. Ако обаче коминът е нестандартен, то изчисленията трябва да се направят самостоятелно (+)

За да не сгрешите, можете да използвате общоприети формули за изчисленията си.

Основна роля в изчисленията играе вътрешният диаметър на тръбата на комина:

• височина=1,6-1,7*диаметър;
• ширина на дифузора=1,2-1,3*диаметър;
• ширина на капака=1,7-1,9*диаметър.

Когато имате формулата, остава само правилно да измерите вътрешния диаметър на тръбата на комина и да замените получената стойност. Знаейки размерите, можете да пристъпите към нанасяне на контурите на заготовките върху хартия.

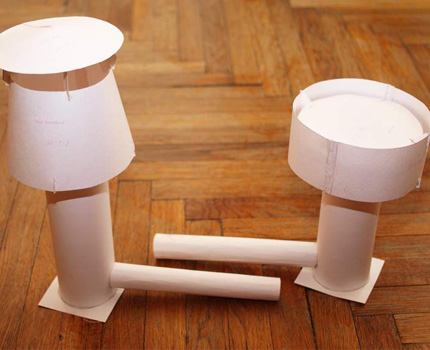

Най-добре е след създаване на чертежа да се направи прототип на готовото изделие от хартия. Така ще станат по-ясни възможните грешки и недоработки. Ако такива няма, то може да се пристъпи към втория етап – създаване на реални заготовки от метал.

В процеса на създаване на прототипи на частите на бъдещия дефлектор е най-добре да се използва хартия. Ако нещо не се получи, винаги може да се поправи грешката.

Като материал може да се използва лист от поцинкована или неръждаема стомана с дебелина 0,5–1 мм. Понякога се среща мнението, че за дефлектора е най-добре да се използва мед.

Това твърдение има основание, ако в гаража или работилницата случайно има ненужен лист мед. В противен случай подобна скъпа покупка не си струва. Освен това експлоатационният срок на неръждаемата стомана не е кратък, за да се пренебрегва този материал.

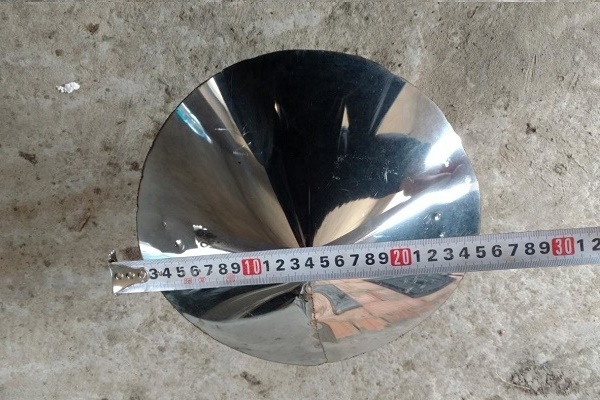

Когато заготовките са изрязани с ножици за метал от подготвения лист, може да се пристъпи към етапа на сглобяване на изделието. За целта може да се използва клепач и бормашина или заваряване. При работа със заваряване трябва да бъдете изключително внимателни, за да не прогорите случайно участък от бъдещия дефлектор.

Ако се планира използване на клепки, прибавките за съединяване на частите помежду им е удобно да се направят на валцов стан. Ако такъв няма, напълно е подходящ чук. След като се направят прибавките, предстои точно да се съединят частите помежду им, с бормашина да се направят отвори и да се поставят клепките.

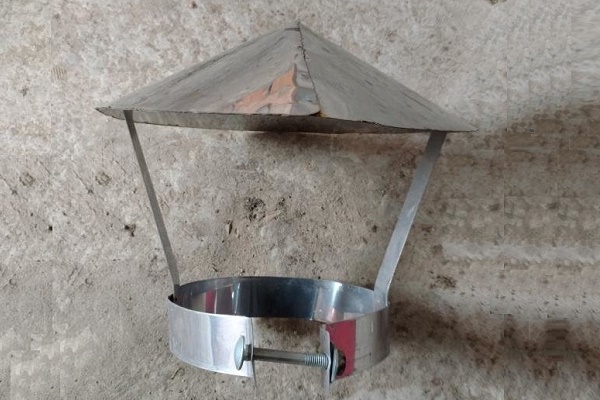

Крачетата за закрепване на капака към основата на дефлектора се закрепват на равно разстояние едно от друго

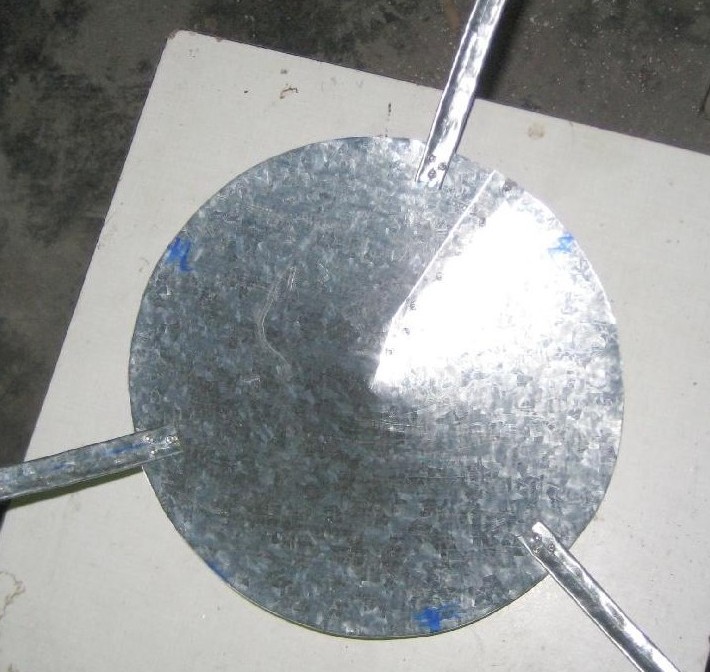

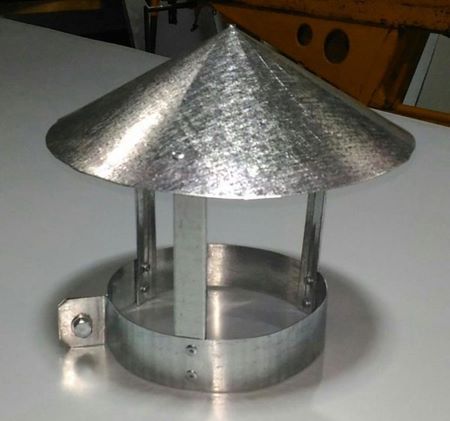

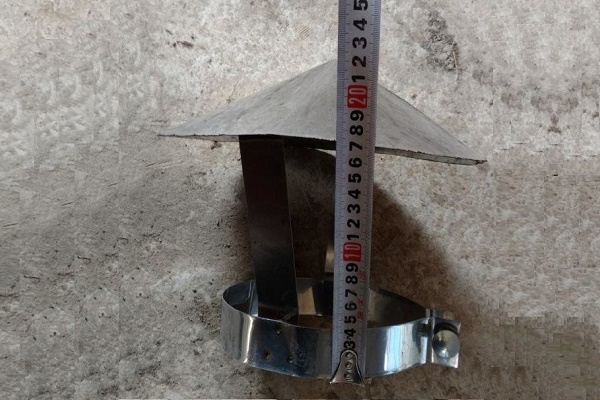

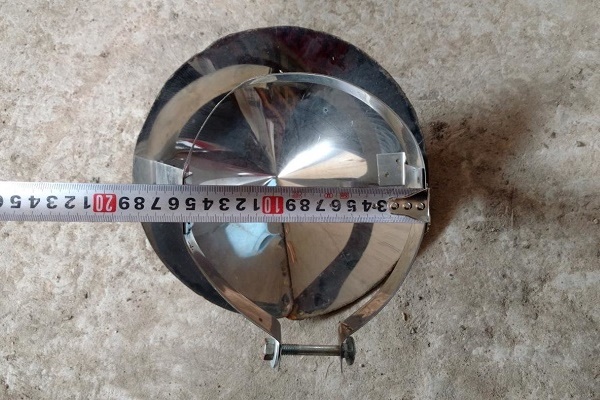

Капакът предстои да се закрепи към основата с крачета, които също се очертават и изрязват от лист неръждаема стомана или поцинкована ламарина.

Всички части на изделието се съединяват помежду си с клепки – това е най-бързият и безопасен начин на закрепване. За работа със заваряване са необходими умения и такова изделие няма да изглежда толкова привлекателно.

Когато третият етап приключи и домашното изделие е готово, може да се пристъпи към последния и най-отговорен момент – монтирането на комина.

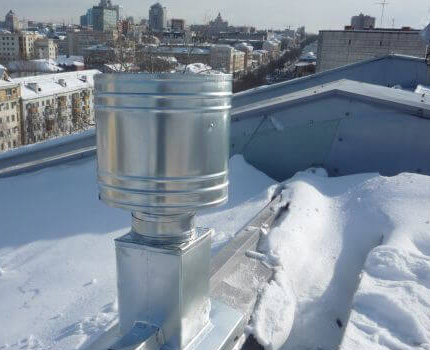

Монтаж на дефлектор на покрива

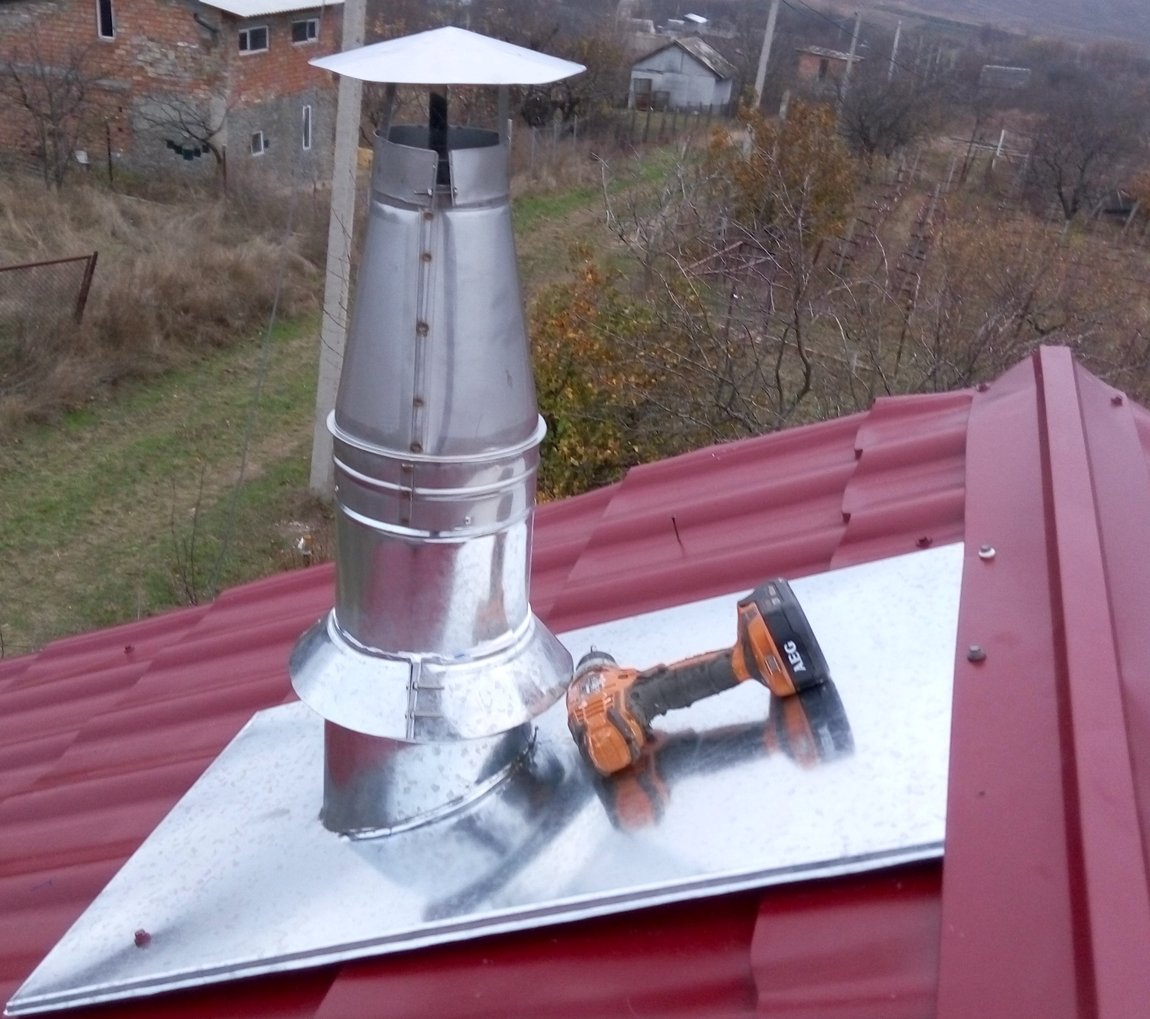

Последният етап от изработката на дефлектор за коминна тръба се състои в монтирането му на постоянното му място – на комина. Може да се постави самостоятелно както домашно приготвено устройство, така и закупена конструкция. Няма разлика – така или иначе ще трябва да се качите на покрива.

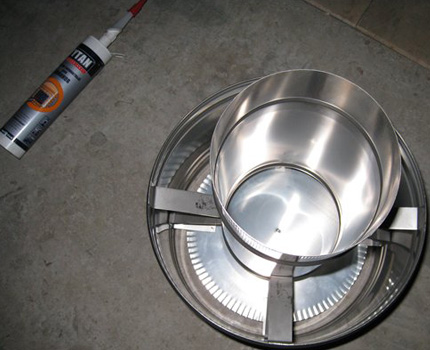

За да не възникнат проблеми с монтажа, дори закупеният модел, който се доставя в разглобен вид, трябва да се сглоби долу, като се фиксират надеждно всички крепежни елементи. Едва след това може да се вземе необходимият инструмент и да се отиде до комина.

В зависимост от вида на тръбата, която служи за комин, начините на закрепване ще се различават. Понякога е достатъчно да се използват няколко винта или допълнително да се постави скоба.

При монтиране на дефлектора върху тръбата на комина трябва внимателно да се пробият отвори за закрепване. След това остава да се закрепят здраво винтовете или нитовете и да се провери дали монтираното устройство се накланя на различни страни.

Ако той се клати, тогава допълнително може да се постави скоба. Такъв вариант е подходящ, ако коминът не е облицован с тухли.

За тухлена зидария с квадратно или правоъгълно сечение на комина ще трябва да се използват специални преходници. Когато работата приключи, може да се изпробва монтирания дефлектор, като се запали печката/се включи отоплителният котел.

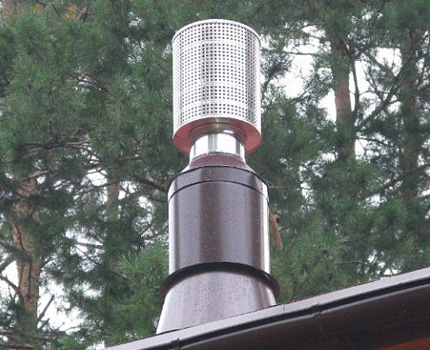

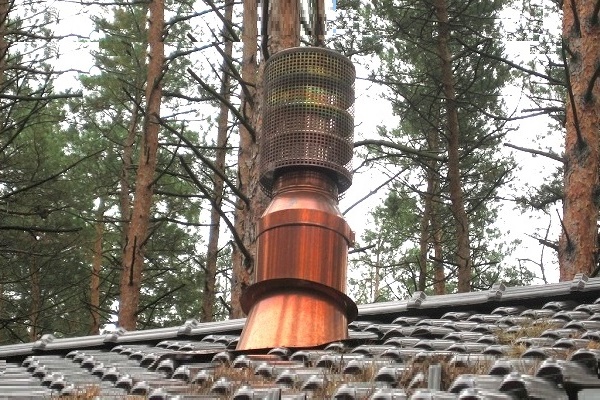

Още един важен момент – искрогасителят. Нужен ли е или не – гледа се в конкретния дом. Може да направите искрогасител самостоятелно от листова неръждаема стомана или метална мрежа.

Ако покривното покритие е меко и може лесно да се запали, то за допълнителна защита от искри, излитащи от комина при работа на отоплителния котел, е важно да се погрижите навреме.

Грешки и проблеми с устройството

С дефлектора, както и с всички уреди, могат да възникнат неприятности. Една, най-голямата и напълно предотвратима – неправилна работа. Така се случва, ако устройството е избрано с грешен размер. То просто може да пропадне вътре в тръбата на комина, като затвори пътя за излизане на продуктите от горенето.

За да се избегне такава ситуация, трябва да се обърне внимание, че диаметърът на тръбния изход на дефлектора трябва да бъде равен на диаметъра на вътрешната тръба на комина.

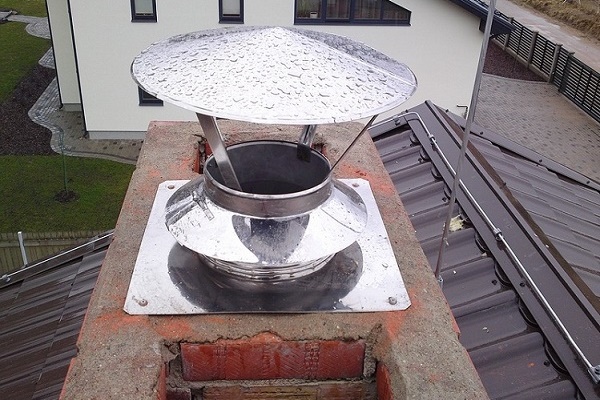

Ако коминът е тухлен, а монтираното устройство има кръгло сечение, то без съответните преходници не може да се мине.

Ако тръбният изход на дефлектора е малко по-малък от диаметъра на тръбата на комина, тогава може да се използва тел като уплътнител, която се навива на основата, като по този начин се увеличи външният диаметър.

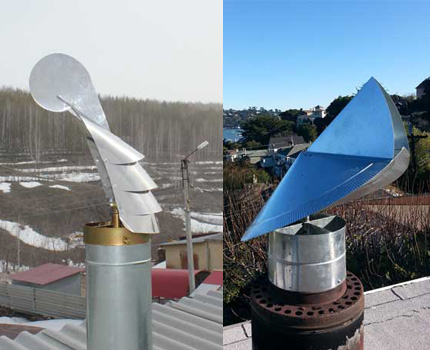

Втората грешка при монтажа на дефлектора – избор на въртящ се модел за райони със студени и снежни зими. Такова решение води до заледяване на уреда, а след няколко дни той ще бъде засипан със сняг и не само ще спре да се върти, но и ще пречи значително на нормалната работа на комина.

За да се почисти всичко, като се премахне снегът с леда, ще трябва да се качите на покрива, а това не е най-приятното занимание в студен и снежен ден.

Третата неприятност – неефективност на дефлектора.

Проблемът може да възникне, ако неправилно е избрано мястото за монтаж или моделът:

• корпусът на уреда се обдухва лошо от ветрове от различни посоки;

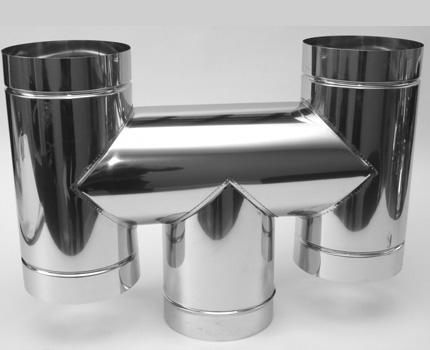

• в местност с поривисти ветрове по-ефективен ще бъде Н-образният дефлектор;
• трябва да се избягва монтирането на устройството в зона на аеродинамична сянка от дървета и по-високи съоръжения, намиращи се наблизо;
• уредът трябва да се намира над билото на покрива и над други съоръжения, ако те присъстват до комина.

Ако дефлекторът се окаже неефективен, е необходимо да се търсят причините за обратна тяга на комина.

Четвъртият проблем е счупване на въртящите се модели. Работата е там, че механизмите, осигуряващи въртенето, изискват поддръжка. По-точно, трябва да не забравяте периодично да обслужвате отделните части на дефлектора и да смазвате навреме лагерите.

Ако устройството е изработено самостоятелно, а използваният материал се окаже евтин и некачествен, всичко може много бързо да ръждяса. В такъв случай скоро ще трябва да се замени с нов дефлектор.

За да забележите навреме този вид проблем, е необходимо периодично да извършвате визуален оглед на покрива, комина и монтирания капак-флюгер.

Друг проблем е, когато вместо дефлектор е монтиран обикновен капак. Той може да заледенее и да бъде затрупан със сняг. Ще се наложи да го отстраните. Опасно е, ако тази ситуация се случи през нощта и всички продукти на горенето останат в къщата. Това може да доведе до смърт за всички обитатели.

Затова трябва веднага да монтирате дефлектор и да не експериментирате с различни козирки-капаци. Ако нямате желание да изработите усилвател от налични материали, винаги можете да купите харесания модел и да го монтирате самостоятелно на комина.

Трябва да се погрижите за нормалната работа на котела и ефективното отвеждане на продуктите на горенето още на етапа на проектиране на отоплението. Полезна информация за изграждане на комин е представена в тази статия.

Изводи и полезно видео по темата

Как е устроен дефлектор, способен да гаси искри, е описано във видеоклипа:

Изработването стъпка по стъпка на дефлектор ЦАГИ със собствени сили без специално оборудване е показано във видеото:

Изчислението, изработването и проверката в действие на ръчно изработен дефлектор са представени във видеоклипа:

Подробен видеоклип за изработването на дефлектор за комин с обяснения и онагледяване на всяко действие:

След като проучите по-подробно въпроса за монтажа и инсталирането на дефлектора, можете да използвате собствените си сили за защита на комина си от нежеланото влияние на вятъра и различни видове валежи и отпадъци. Също така това просто устройство ще помогне значително да увеличи тягата.

Имате ли личен опит в изграждането на дефлектор за комин? Искате ли да споделите практически умения или да зададете въпроси по темата? Моля, оставете коментари – формата за отзиви е разположена по-долу.
