Как да направите шибер за димопровод със собствените си ръце: инструкция за направа на шибера

Движението на въздушните потоци в каналите на димоотвеждане се подчинява на законите на физиката, но с помощта на някои приспособления може да регулирате силата на тягата. Едно от тези устройства е шиберната клапа – задължителен атрибут на домашна или баня печка.

Нека разберем какви видове шибери съществуват и дали можете да направите шибер за комин със собствени ръце, ако нямате фабричен аналог под ръка. Елементът на комина има много проста конструкция, но изработката му изисква поне минимални умения за обработка на метал.

Какво е шиберна клапа

Немската дума Schieber в руския език не е променила нито произношението, нито значението. Ако говорим конкретно за печно отопление, то с шибер, както и с шиберна клапа наричат устройство от затворен тип, което прегражда димоходния канал.

При оборудването на димоотводния канал шиберът се монтира в горната част на основата, която се намира в помещението, за да може при необходимост ръчно да регулирате движението на газовете, а заедно с това и качеството на тягата.

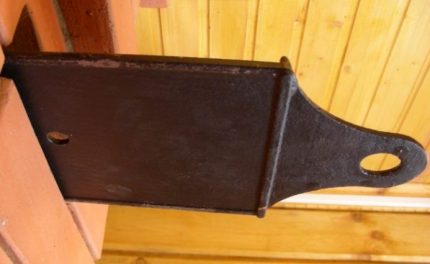

Така изглежда шиберът в изтеглен вид. В прибран вид (когато печката вече е загрята) шиберът почти не се вижда, навън стърчи само неговото «ухо»

Клапата на димоходния канал е задължителна при традиционния вариант на тухлена печка. Като я прибирате частично или напълно, можете да намалявате тягата или да преграждате движението на нагретите газове.

Клапата се прибира напълно, когато печката е загрята и вредните за здравето газове престанат да постъпват в канала. Известни са случаи на смърт на хора, задушили се от ранно «затворена» печка.

Ако закъснеете със затварянето на клапата, топлината от нагретите тухли ще излиза в тръбата и температурата в помещението бързо ще спадне. Навреме прибраният шибер – гаранция, че в къщата ще бъде топло поне за едно денонощие. Както е известно, в селските къщи в студения сезон се налага да палите печката всяка сутрин.

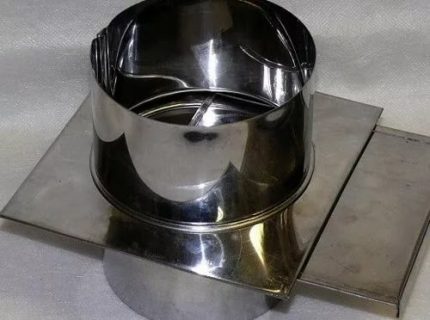

Стоманена шиберна клапа от заводско производство с диаметър 200 мм. За улесняване на монтажа се продава заедно с фрагмент от стоманена тръба, във вграден вид

Съществува мнение, че клапите, задължителни за тухлени печки, са абсолютно ненужни за устройствата на стоманени печки (въпреки че се предлагат от производителите), както и за модели с монтиран дефлектор.

Аргумент срещу тяхното използване е фактът, че коминът при затворена шибър бързо се задръства със сажди. Горната му част се охлажда от постъпващия в тръбата студен въздух, който при контакт с горещата стоманена тръба образува голямо количество конденз. Такава ситуация изисква по-често почистване на комина.

Разлики между плъзгащ и въртящ се шибер

Досега ставаше дума за плъзгащия вид шибърна клапа на печен комин, въпреки че съществува и още един вид – въртящ се. Нека разгледаме по какво се различават.

Предназначението на двата вида е еднакво – частично или напълно да прекъсват потока на димни/нагрети газове. Разликите засягат конструкцията.

Плъзгащият модел представлява метална пластина, която е закрепена в рамка и се движи по водачи в хоризонтално положение. Няма строги изисквания за размерите на устройството, тъй като те трябва да съответстват на сечението на комина и изцяло зависят от неговите параметри.

По този начин шибърът се състои от две основни части:

• рамка, която е закрепена в димоотводния канал и е неподвижна;
• пластина, която се движи вътре в рамката.

По правило двете части се изработват от един и същ материал, за да се запазят експлоатационните качества при нагряване или охлаждане.

Правилно конструираната и монтирана клапа никога не трябва напълно да затваря печния комин. Необходим е малък отвор за противопожарна безопасност.

Конструкцията на въртящия (дроселен) шибър не се изплъзва, а се завърта около ос, както следва от името.

Кръгла или правоъгълна пластина (в зависимост от сечението на комина) е фиксирана върху метален прът, чийто свободен край излиза извън канала и е инструмент за регулиране.

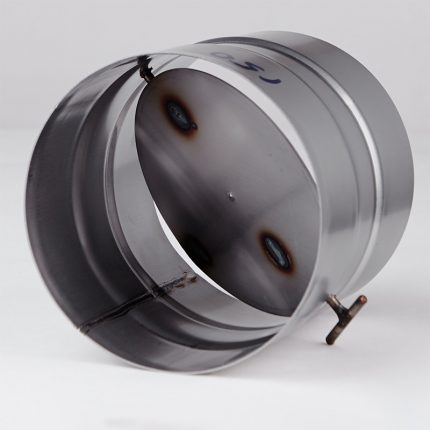

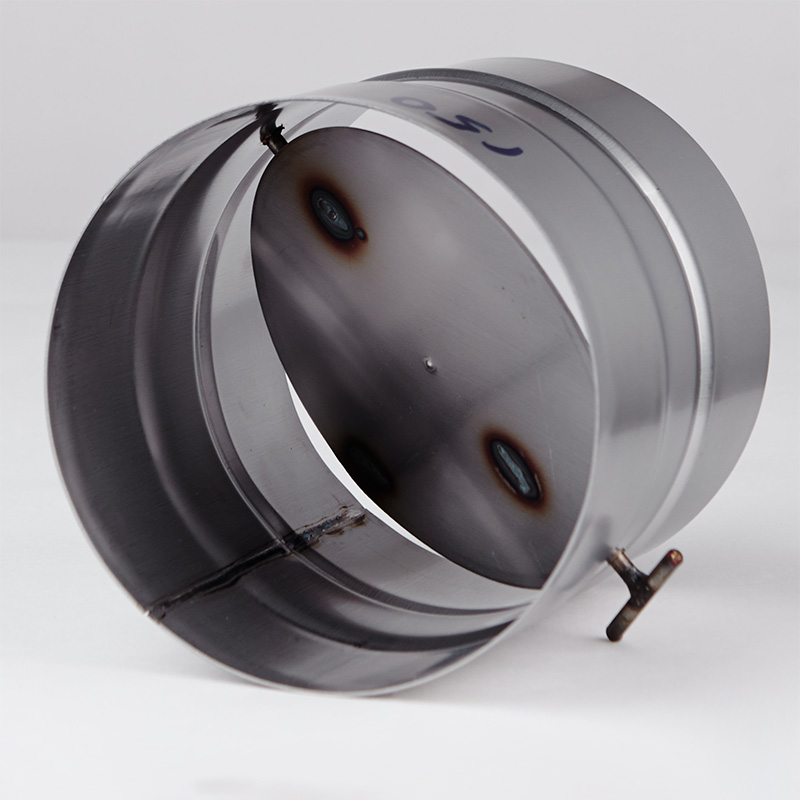

Най-простият модел на въртящ се шибър с диаметър 120 мм. Материал на изработка – неръждаема стомана. Прекъсването на димоотводния канал се извършва чрез завъртане на дръжка с извит край.

Шиберите-клапи се считат за по-надеждни и износоустойчиви устройства. Слабото място на въртящите приспособления е съединението на пръта и пластината, което с времето се разклаща и прави клапата неизползваема.

Кой материал е по-издръжлив

Освен конструкционните различия, разновидностите на шиберите могат да се различават по материал на изработка. Единствено възможният вариант е металът, тъй като само той не гори и не се деформира при високи температури, а с течение на времето дори в агресивна среда не променя своите характеристики.

За производство се използва или чугун, или неръждаема стомана. Самостоятелно да се изработи клапа от чугун не е възможно, тъй като за това е необходима поне ковачница. Въпреки това в продажба могат да се намерят както незабележими, така и красиво оформени чугунени клапи.

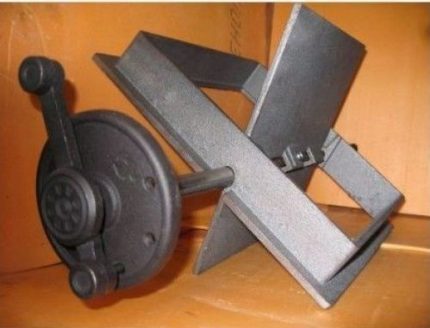

Чугунен поворотен шибър с удобна дръжка. Такава конструкция е подходяща за тухлен димоотводен канал с правоъгълно сечение, способен да издържи относително тежкото тегло на устройството.

Стоманените изделия изглеждат по-прости, но по характеристики са сходни с чугунените аналози. Предимството на стоманените приспособления е в лекото тегло.

Ако чугунената шибърна клапа за комин на печка се монтира само върху здрава, капитална конструкция, то стоманената клапа е подходяща за всякакви димоотводни канали – тухлени и стоманени, правоъгълни и кръгли, масивни и леки.

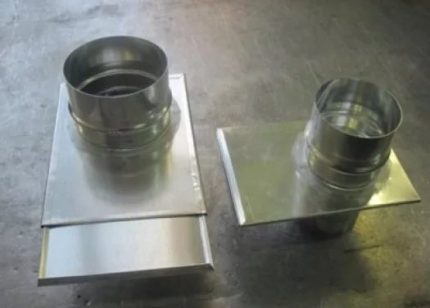

Образци на шибърна клапа от поцинкована стомана, диаметър на сечението на комина – 150 мм. Поцинковката, за разлика от обикновената стомана, не реагира на въздействието на влага (конденз) и не подлежи на корозия.

При избора на материал трябва да се ориентирате според характеристиките на коминната тръба и особеностите на интериора.

За отоплителна дачна печка е достатъчна и скромна стоманена клапа, докато за облагородяване на руска печка в къщата по-добре ще подходи поръчков чугунен шибър.

Как да направите шиберна клапа със собствени ръце

Нека разгледаме как да направим и двата варианта на клапи за комини – изтегляща се и поворотна. Всеки от тях има своите нюанси при изработката и монтажа. Да започнем с изтеглящия се вид.

Подготовка на материали и инструменти

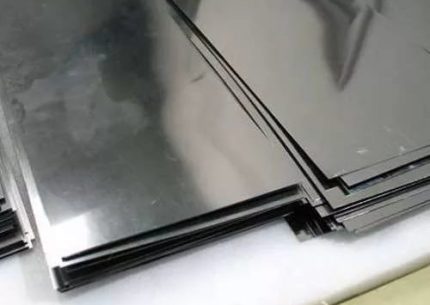

За създаване на най-простия модел на изтеглящ се шибър е подходяща поцинкована стомана. Тя има малко тегло, благодарение на гладката повърхност лесно се почиства от сажди, а при необходимост движещата се част лесно може да се замени.

Милиметровата стомана не е подходяща, тъй като лесно се огъва, и при деформация ще възникнат затруднения с придвижването на плочата в комина. Минималната дебелина на листа е 1,5 мм, а по-добре 2-2,5 мм.

Основните инструменти са заваръчен апарат, електроди, ъглошлайф, ножици за метал (избираме в зависимост от дебелината на листа), бормашина с шлифовъчен диск, свредла за метал, пила.

Работите е по-добре да се извършват на работна маса с менгеме. Освен това ще е необходим лист хартия за шаблон, рулетка, маркер.

Изготвяне на схема (чертеж)

Към свалянето на размерите трябва да се подходи сериозно, тъй като дори няколко милиметра могат да причинят неправилна работа на комина. За да се разберат габаритите на рамката, трябва с ролетка да се измери сечението на димоотводния канал – то ще съвпада с размерите на вътрешната страна на рамката.

Към тази стойност трябва да се добавят по 20-30 мм от трите страни и да се изчисли външната страна на рамката.

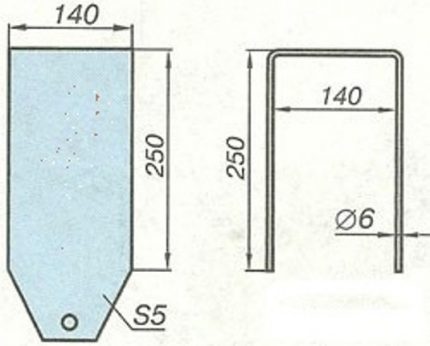

Чертеж на шибър с телена рамка. Рамката от тел е по-трудна за закрепване върху тухлена зидария, отколкото профил с плоски широки страни.

За да се изплъзва лесно, без усилие, шибърът трябва по ширина да е малко по-тясна от ширината на рамката (ако се вземат предвид външните страни). За опростяване на изчисленията е необходимо да се начертае схема на конструкцията и да се обозначат всички възможни размери, за да се ориентирате по тях по-нататък при работа с метала.

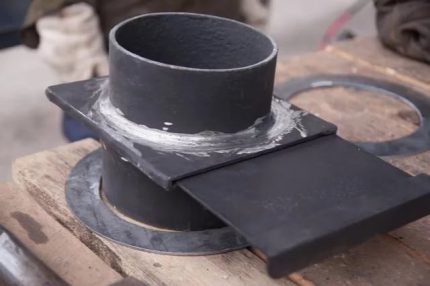

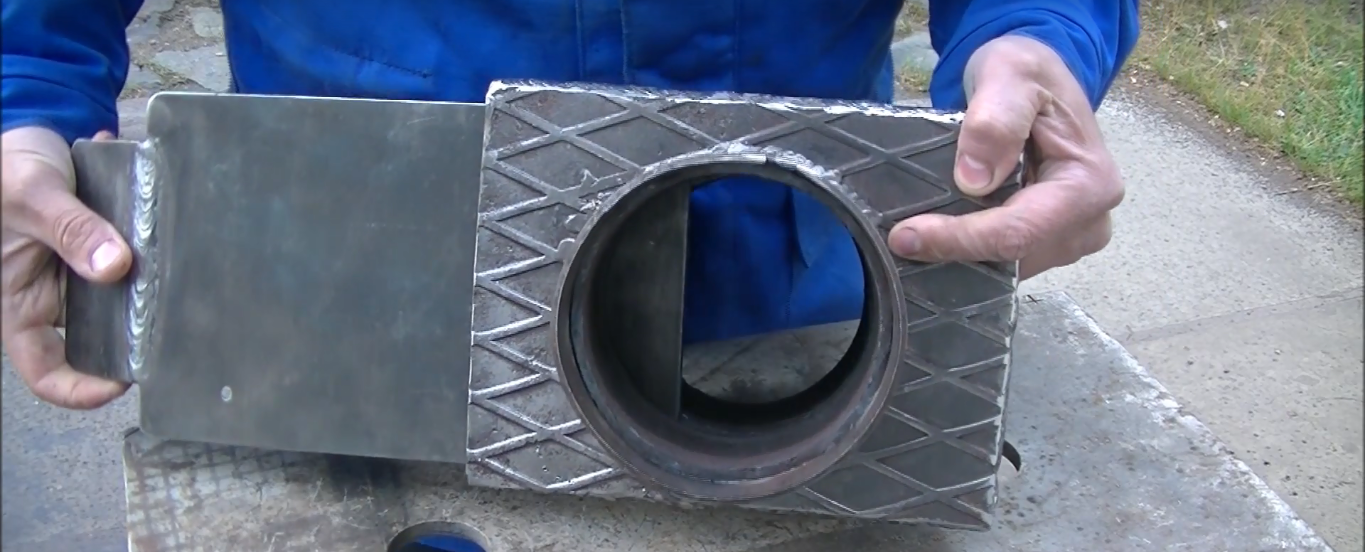

За метални тръби обикновено се комбинира конструкцията на плоска клапа с фрагмент от димоотвода, разположен перпендикулярно.

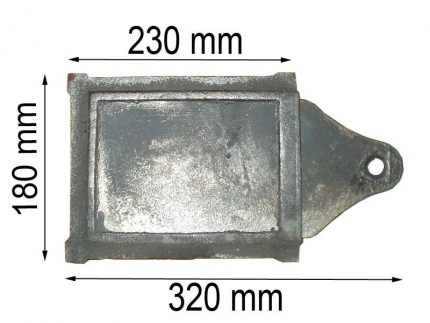

Размери на конструкцията за тръба с правоъгълно сечение. Шибърът трябва напълно да покрива димоотвода, но при това да има малки отвори за проникване на въздух, пробити с бормашина, или празнина.

За тухлени комини е достатъчна плоска рамка от тел или профил с движещ се шибър по водачите на две успоредни страни.

Разчертаване и изрязване на детайлите

След като определим точните размери, изрязваме рамката за шибъра. Ако коминът е малък, например в баня или лятна кухня, може да се използва дебела тел, огъната във формата на буква П.

По-солидна рамка е здрав ъглов профил. За да го направим, изрязваме от листова стомана лента и я огъваме по дължина под ъгъл 90º. За да придадем на профила нужната форма, на местата, където са отбелязани ъглите, една от равнините изрязваме. При огъването получаваме рамка. Местата на огъване заваряваме.

След това изрязваме самия шибър. Той трябва да е с около 5-10 мм по-тясна от ширината на рамката. Дължината нагласяваме така, че в затворено състояние навън да стърчи само малък фрагмент от шибъра. Може да се оформи по различни начини: като ухо с отвор или просто огънат край.

Краищата на изрязания шибър зачистваме с диск, за да може процесът на затваряне/отваряне да протича лесно и безшумно. Детайлите не трябва да се боядисват.

Етапи на монтаж на шибер

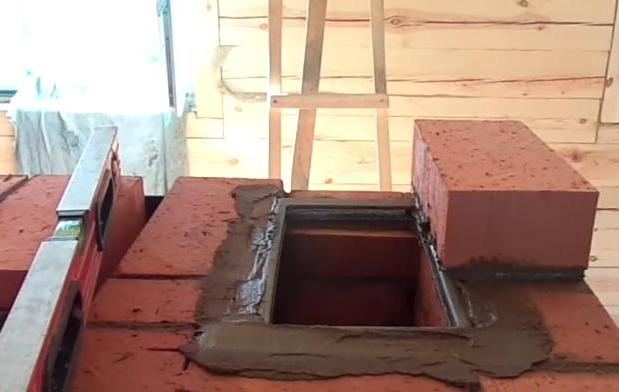

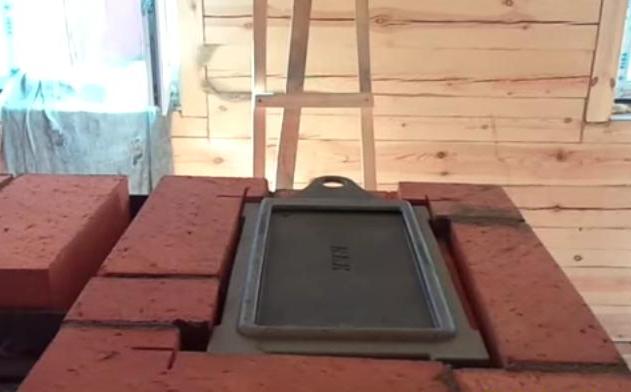

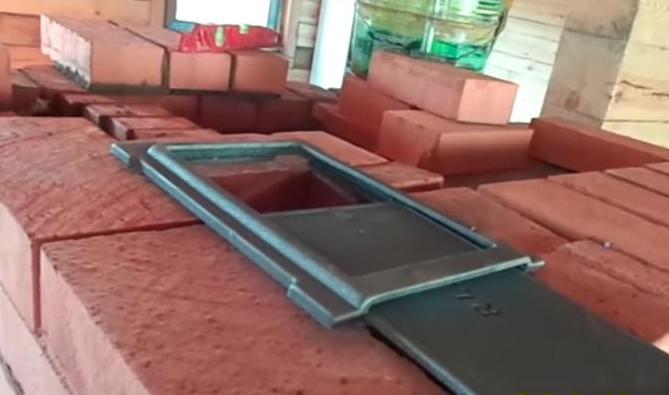

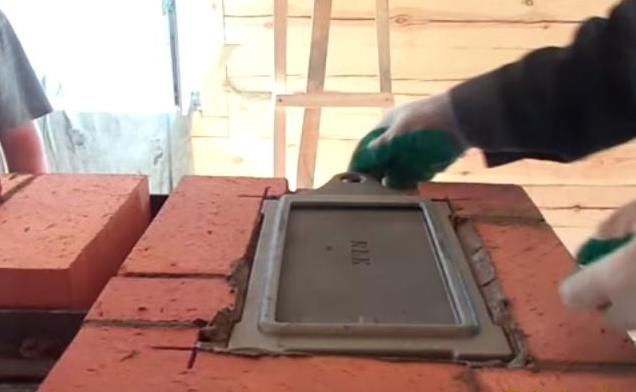

На снимката са показани етапите на монтаж на шибър от заводско производство. По същия принцип се монтира и домашно направеното устройство.

Височината на монтаж на клапата до голяма степен зависи от конструкцията на пещта; в банските пещи тя е по-ниска, в отоплителните за дома – по-висока. Минималната височина е 0,9-1 м от пода, максималната – около 2 м.

Инструкция за изработка на въртящ се шибер

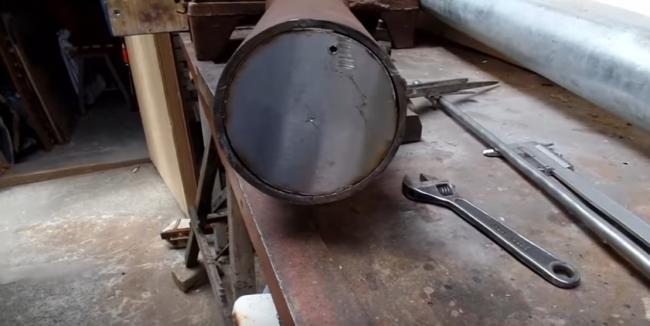

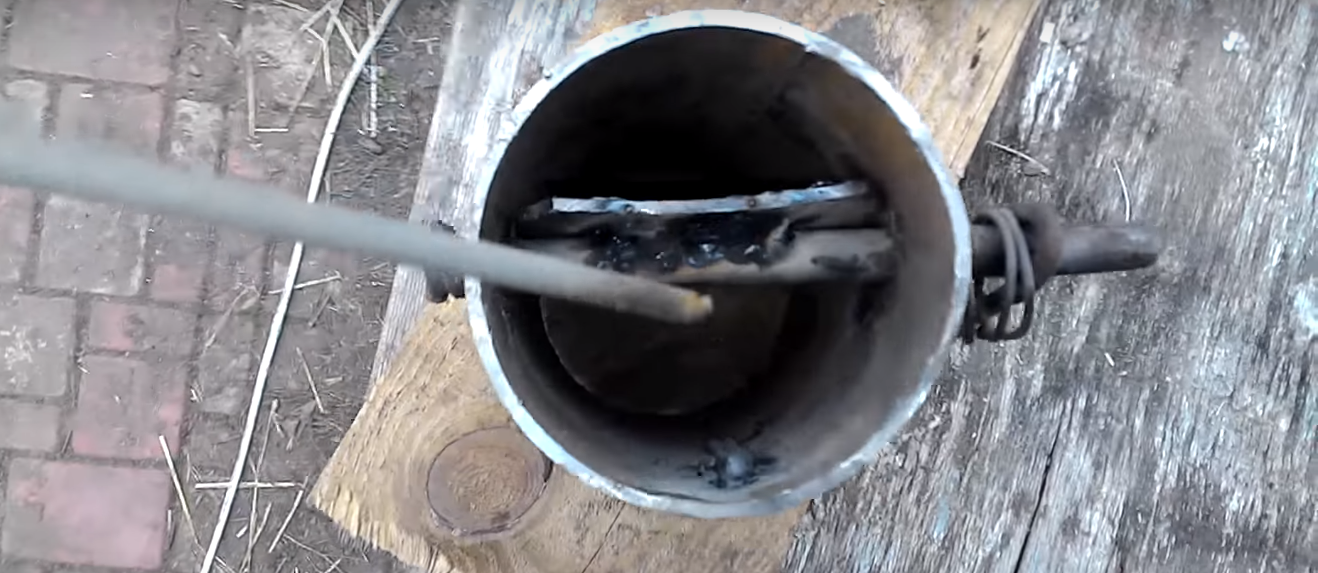

Нека разгледаме вариант за изработване на шиберна клапа за метална тръба. Тази модификация може да се монтира както в нов комин, така и в вече готова и функционираща пещ.

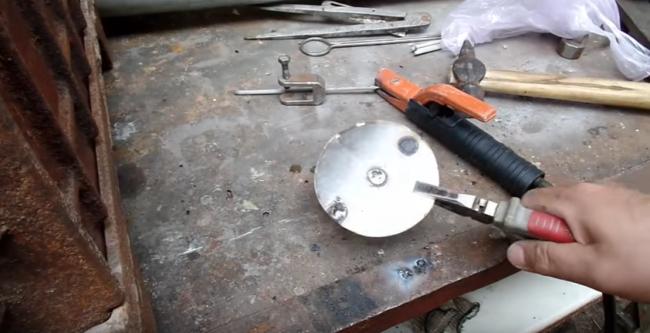

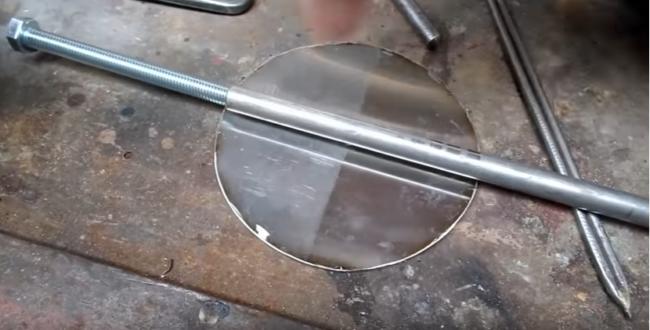

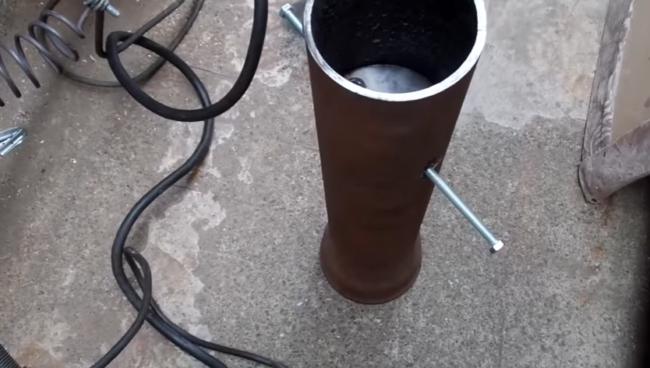

Тя представлява кръгла плоскост с заварен метален прът – своеобразен ротационен механизъм и държач в едно.

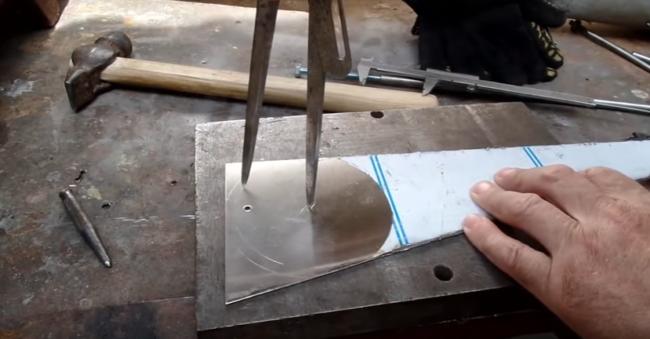

Материал за изработка – лист от неръждаема стомана с дебелина 2-2,5 мм; метален прът 6-7 мм (куха тръбичка); чифт болтове 8 мм, парче метална армировка или пирон.

За изрязване и заваряване на частите ще са необходими:

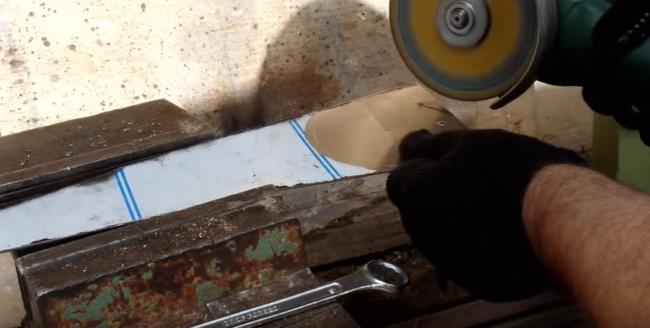

• ъглошлайф с комплект дискове – абразивни и отрезни;
• инструмент за маркиране – маркер, строителна ролетка, пергел;
• инструмент за заваряване – заваръчен апарат, електроди за стомана, керн;
• менгеме, клещи, резачки, чук.

Също така по време на заваръчните работи ще е необходима защитна одежда – ръкавици, очила, комбинезон от дебел плътен плат.

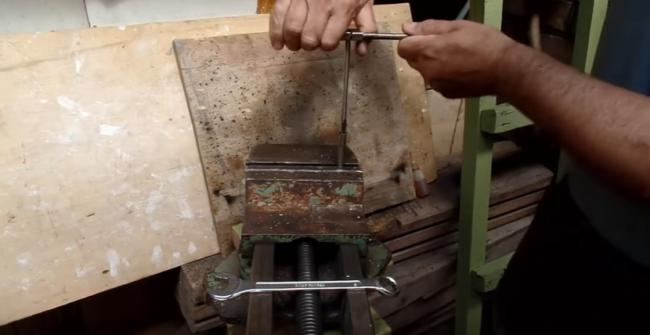

Ход на работата:

Остава да се направи фиксатор за дръжката от стоманен лист. Готовият шибер от време на време трябва да се почиства от сажди, а също така трябва да се контролира здравината на местата на заваряване.

Изводи и полезно видео по темата

С помощта на видеоклипове ще разширите своя кръгозор, ще научите повече за печните шибери и начините за техния монтаж в комина.

Как да направите шибер за 5 часа:

Схема на монтажа на шибер върху тухлена печка:

Вариант за инсталиране на шибер за камина:

Да се заемете с самостоятелното изработване на шибер е целесъобразно, ако имате умения за работа с метал, умеете да използвате заваряване, ъглошлайф и бормашина – тогава производственият процес ще донесе полза и положителни емоции.

Ако знанията и уменията не са достатъчни, по-добре закупете готов шибер, като предварително снемете размерите от комина.
