Дефлектор за димоход на газов котел: изисквания за инсталиране и правила за монтаж

Независимо от вида гориво, задължителна част от отоплителната система е коминът. От правилното му устройство зависи колко топло ще бъде в дома.

Особен вид гориво е газът, тъй като той е опасен, затова много хора се тревожат от въпроса: необходим ли е дефлектор за комин на газов котел и правилно ли ще бъде такова решение на проблема? Нека се опитаме да разберем този сложен въпрос в нашия материал.

Популярни видове усилватели на тяга

В съвременно изпълнение се срещат дефлектори от различни видове, поради което може да изберете модел за къща, изпълнена във всеки архитектурен стил.

Конструктивно тези устройства се различават:

• плосък връх;
• два ската;

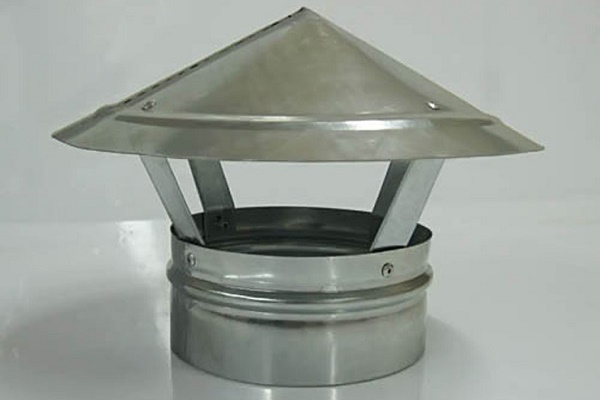

• полукръгъл капак;
• отварящ се връх;

Всеки от тях се отличава с определени предимства: отварящият се капак на дефлектора позволява да се осъществява контрол върху процеса на отвеждане на продуктите от горенето.

Като декоративен елемент за покрив, изпълнен в стил модерн, отлично подхожда плоският връх, най-добрата защита от атмосферни влияния – двускатен мини-покрив. Като материал за тяхното изработване основно се използва поцинкован метал, но понякога той се покрива със слой пластмаса или се емайлира.

Какво е дефлектор?

Силният вятър може да наруши стабилната работа на газовия котел. В такива условия често задейства автоматиката и котелът се изключва. Продуктите от горенето на газовия котел при неефективното им отвеждане представляват заплаха не само за здравето, но и за живота на хората.

За да се усили тягата чрез оптимизиране на въздушните потоци, се използват стабилизатори на тяга или дефлектори. В превод името му звучи като отражател, отклоняващо устройство. В неговата работа е приложен ефектът на Бернули, основан на понижаване на налягането по време на обтичане на препятствие от въздушен поток. Той отклонява въздушните маси, увеличавайки силата на главния поток на комина.

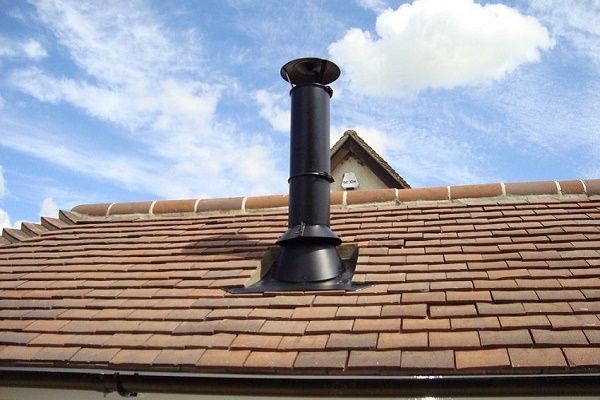

Коминът на газовия котел, оборудван с дефлектор, няма да загасне при силни пориви на вятъра. Конструкцията става по-ефективна, тъй като силата на тягата се увеличава до 20%.

Дефлекторът функционира ефективно при всяка сила на вятъра и дори при силни пориви, като при неговото наличие няма да настъпи преобръщане на тягата. Но при пълно безветрие това аеродинамично устройство изпълнява ролята на чадър и почти не действа, а понякога дори намалява тягата. Поради тази причина много специалисти не препоръчват да се монтират дефлектори на газови комини.

Въпреки повишените изисквания за дефлектора, монтиран на комина на газов котел, в отделни случаи това е единственото решение на проблема. Ако това устройство не е включено в проекта, е задължително да се съгласува неговото инсталиране с газовите техници. Само след изпълнение на това условие може да се пристъпи към монтажа на дефлектора.

Според спецификата на устройството и свързания с това принцип на действие, дефлекторите се разделят на следните разновидности:

Конструктивно изпълнение на дефлектора

Дефлекторът предотвратява попадането на директен въздушен поток в комина.

В стандартно изпълнение той се състои от 3 части:

1. Горен цилиндър (дифузьор), разширен отдолу. Той се закрепва към долната част с помощта на специални стойки.
2. Долен цилиндър от метал, керамика или азбестоцимент.
3. Капак във формата на конусообразен чадър.

Горната част и долният цилиндър са оборудвани с пръстеновидни отклоняващи елементи, които отклоняват въздушния поток. В някои модели горният елемент липсва. Тогава на тръбата се монтира долният цилиндър, след това идва дифузьорът и капаците — прав и обратен.

Уредът работи на прост принцип:

• стените на цилиндъра, разположен отгоре, поемат ветровия удар и насочват въздушния поток настрани;
• благодарение на плъзгането по повърхността на отделни въздушни струи и тяхното издигане нагоре, се получава засмукване на газовете, излизащи от комина.

Течението се усилва при всяка посока на вятъра, освен хоризонтална. В последния случай се образуват въздушни завихряния вътре в устройството, които прекъсват пътищата за излизане на дима. Този съществен недостатък се отстранява чрез добавяне на допълнителен елемент — обратен конус.

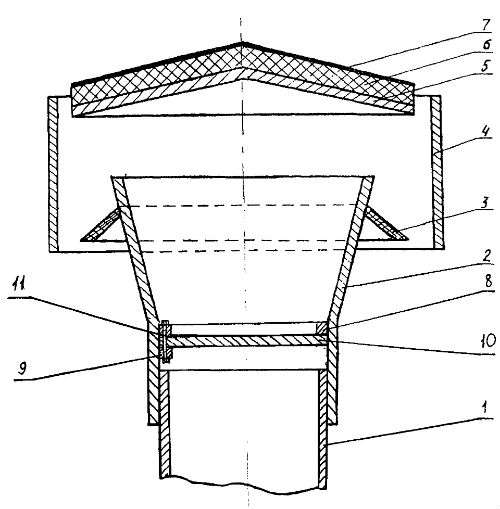

Конструктивно дефлекторът се състои от дифузьор (2) с рамка (3), монтиран на тръбата (1). Тези елементи са разположени в кожуха (4). Над дифузьора се намира чадър (5) с топлоизолация (6) и екран (7). Сменяем филтър (10) е монтиран на опори (9) и е закрепен с болтове (11)

Обратният конус се монтира под капака. Задачата на дефлектора е да осигури извеждане на въздушните потоци навън чрез тяхното раздробяване.

Характеристики на популярните модели

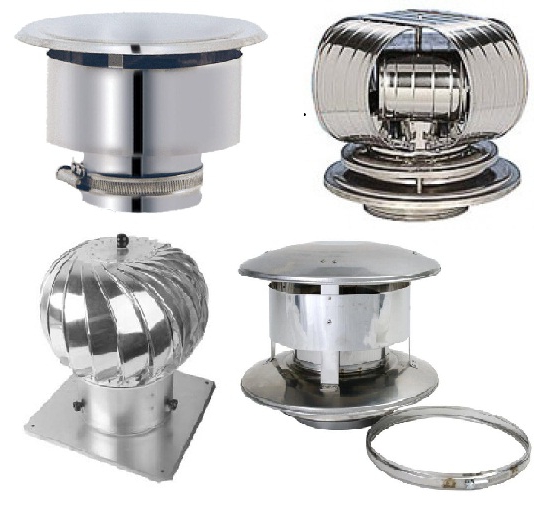

Моделите дефлектори се различават както по размер, така и по чувствителност към вятър. Най-популярни са моделите ЦАГИ, Ханженкова, Волперт-Григорович, „Димов зъб“, „Качулка“, известен още като „Мрежа“, и „Шенард“. Първият от тези модели е разработен в Аеродинамичния институт „Жуковски“.

По-често ЦАГИ се използва във вентилационни системи поради затрудненията, които възникват при почистването от сажди. Вторият модел по същество е същият ЦАГИ, но леко усъвършенстван от изобретателя. По същество това е допълнителен цилиндър около тръбата с капак-чадър, потопен вътре в цилиндъра на определено разстояние.

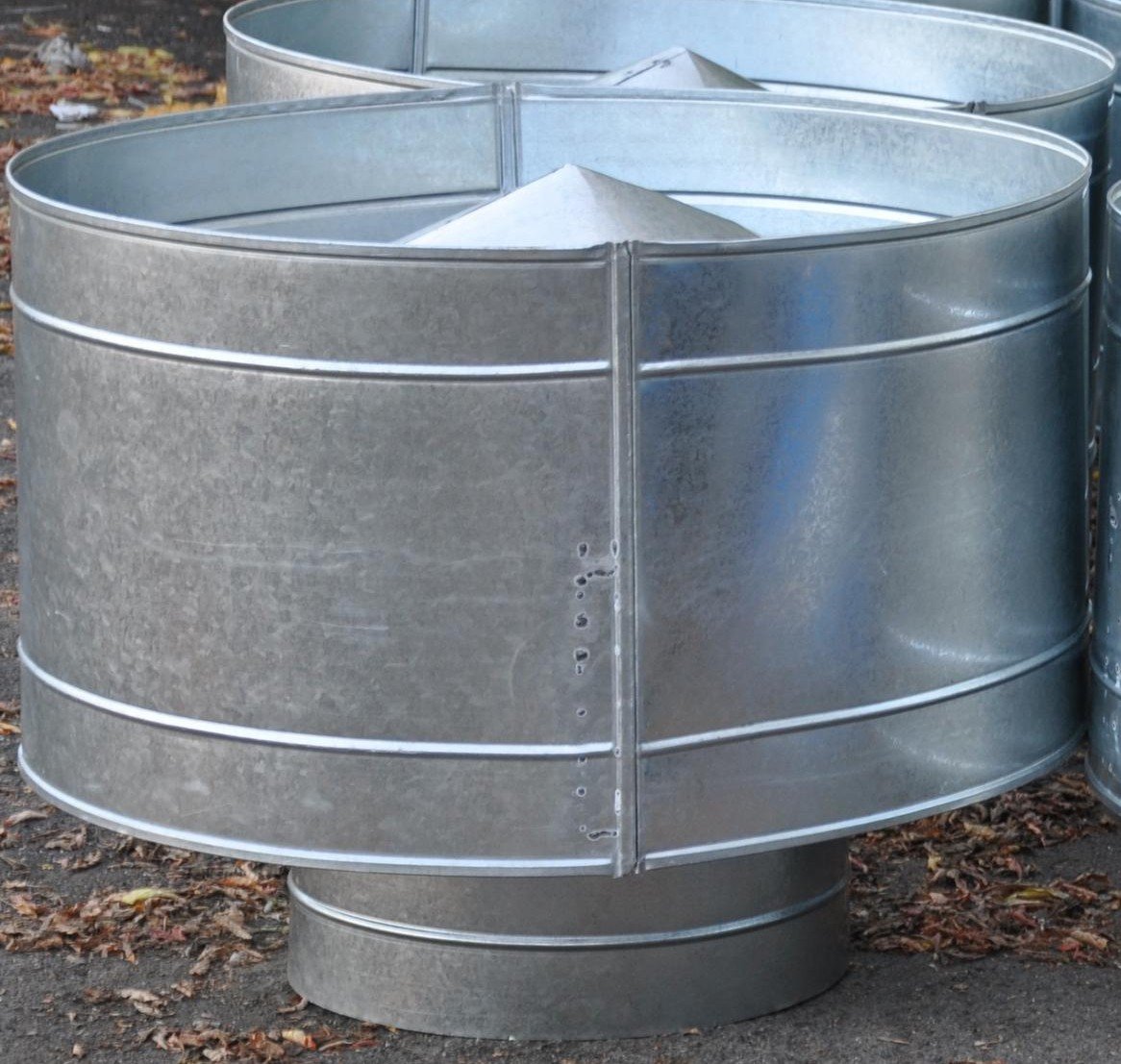

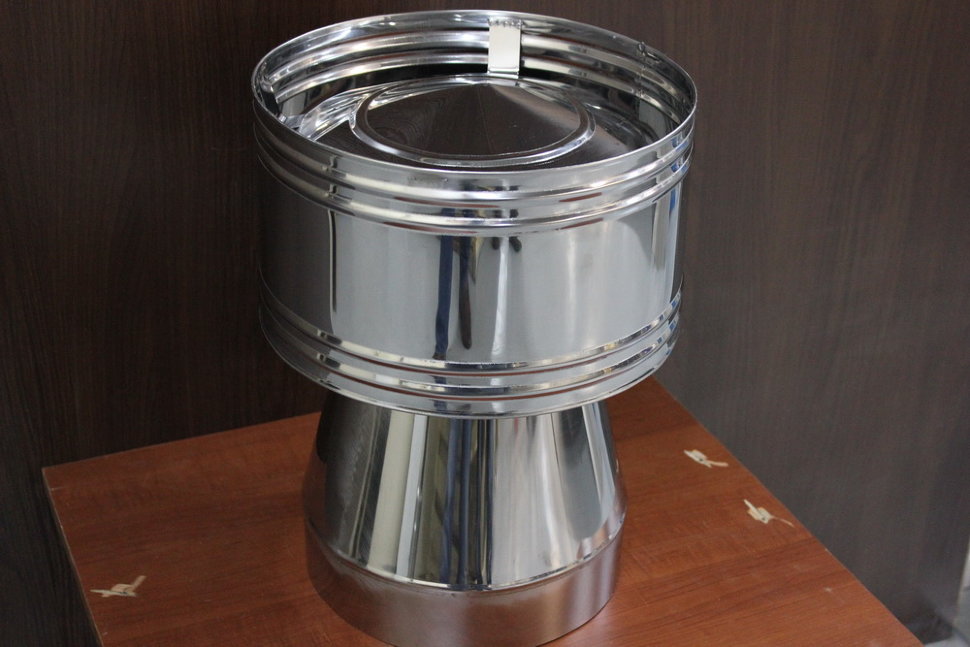

Дефлектора ЦАГИ собствениците на къщи избират най-често. Той има цилиндрична форма. Устройството се изработва от поцинкована или неръждаема стомана.

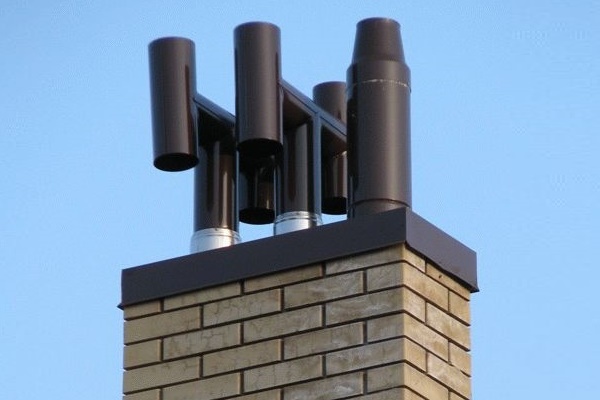

Дефлекторът Волперт-Григорович се е доказал добре като усилвател на тягата на димоотводите. Той работи ефективно в райони с преобладаващи ниски ветрове. В конструкцията влизат 2 цилиндъра — долен с два отвеждащи патрубка и горен с капак.

„Димов зъб“ се монтира в специално предвидена вратичка в димоотвода. Благодарение на това, че в конструкцията влизат 2 дръжки, може да се регулира притокът на въздух.

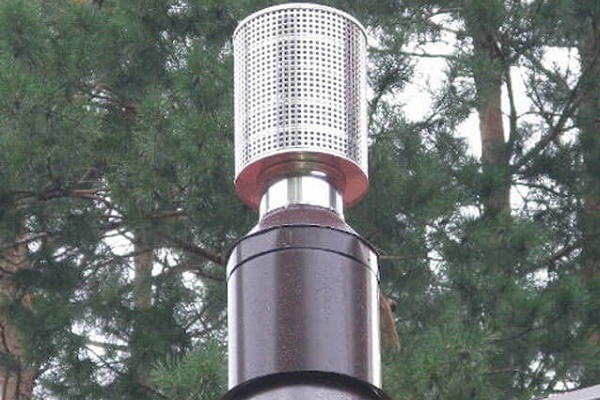

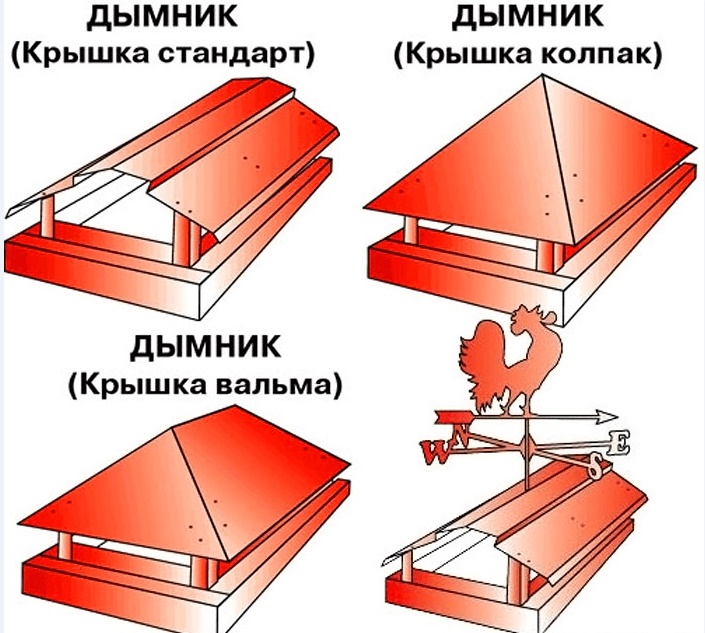

Капаците за димници се правят в най-различни форми. Понякога се покриват с топлоустойчив емайл. Някои екземпляри изглеждат много декоративно.

Дефлекторът „Качулка“ има въртяща се конструкция. Състои се от полукръгъл уловител на въздух с форма на улей, монтиран на въртящ се прът, вграден вътре в тръбата. Увеличаването на мощността на тягата чрез инсталиране на дефлектор-ветропоказател става благодарение на турбулентността, която възниква при ветрово натоварване.

Как да изчислим статичен дефлектор?

При самостоятелното изготвяне на дефлектора е необходимо да се извършат изчисления и да се скицира ескиз на бъдещото изделие. Трябва да се изхожда от вътрешния диаметър на димоотводната тръба.

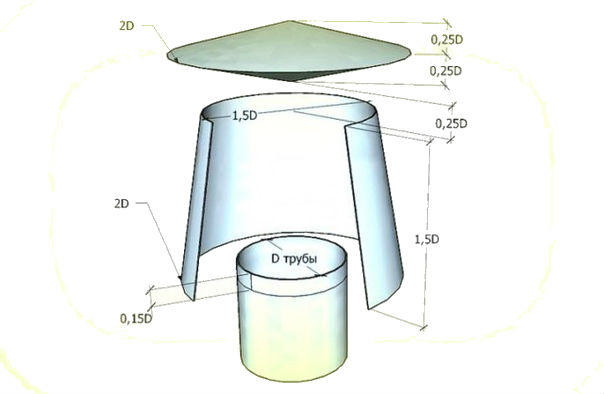

На снимката е показана зависимостта на размерите на дефлектора от диаметъра на димохода. За определяне на долния диаметър на дифузора базовият параметър се умножава по 2, на горния – по 1,5, височината на дифузора – също по 1,5, височината на конуса, включително и обратния, височината на самия чадър – по 0,25, влизането на тръбата в дифузора – по 0,15.

За стандартно устройство параметрите могат да се подберат по таблица:

Таблицата ще позволи да се подберат размерите на дефлектора без извършване на изчисления. Но ако подходящи размери в нея няма, ще трябва все пак да се въоръжите с калкулатор или да намерите подходяща програма в интернет.

При изготвяне на дефлектор с индивидуални параметри за определяне на размерите се използват и тези специални формули:
• Dдифузор = 1.2 x dвн. тръба;
• H = 1,6 x dвн. тръба;
• Ширина на капака = 1,7 x dвн. тръба.

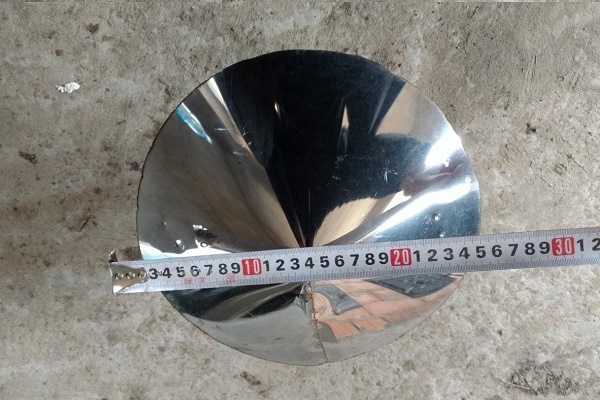

След като се знаят всички размери, може да се изчисли разгъвката на конуса на чадъра. Ако са известни диаметърът и височината, то диаметърът на кръглата заготовка лесно може да се изчисли с прилагане на Питагоровата теорема:

R = √(D/2)² + H²

Сега предстои да се определят параметрите на сектора, който впоследствие ще бъде изрязан от заготовката.

Дължината на пълния кръг от 360⁰ L е равна на 2π R. Дължината на окръжността, лежаща в основата на готовия конус Lm, ще бъде по-малка от L. От разликата на тези дължини се определя дължината на дъгата на сегмента (Х). За целта се съставя пропорция:

L/360⁰ = Lm/Х

По нея се изчислява търсеният размер: Х = 360 x Lm / L. Получената стойност Х се изважда от 360⁰ – това ще бъде размерът на изрязвания сектор.

Така, ако височината на дефлектора трябва да бъде 168 мм, а диаметърът 280 мм, то радиусът на заготовката е равен на 219 мм, а нейната дължина по окръжност Lm = 218.7 x 2 x 3.14 = 1373 мм. Необходимият конус ще има дължина на окръжност 280 x 3.14 = 879 мм. Оттук 879/1373 x 360⁰ = 230⁰. Изрязваният сектор трябва да има ъгъл 360 – 230 = 130⁰.

Когато трябва да се изреже заготовка във вид на пресечен конус, предстои да се реши по-сложна задача, тъй като известна величина ще бъде височината на пресечената част, а не на целия конус. Независимо от това изчислението се извършва на базата на същата Питагорова теорема. Пълната височина се намира от пропорцията:

(D – Dm)/ 2H = D/2Hp

Откъдето следва, че Hp = D x H / (D – Dm). След като се узнае тази величина, се изчисляват параметрите на заготовката за пълния конус и от нея се изважда горната част.

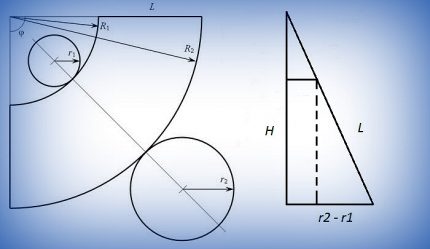

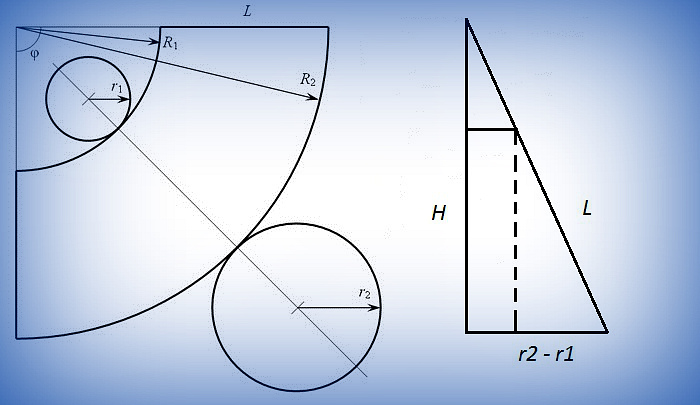

При известни параметри: височина на конуса – пълен или пресечен и радиус на основата, чрез несложни изчисления просто се определят радиус външен и вътрешен (в случай на пресечен конус), а след това изходният ъгъл и дължината на образуващата крива.

Да допуснем, че е необходим пресечен конус, с Н = 240 мм, диаметър при основата 400 мм, а горният кръг трябва да има диаметър 300 мм.

• Пълната височина Hp = 400 х 240 / (400 – 300) = 960 мм.
• Външният радиус на заготовката Rz = √(400/2)² + 960² = 980.6 мм.
• Радиусът на по-малкия отвор Rm = √(960 – 240)² + (300/2)² = 239 мм.
• Ъгълът на сектора: 360/2 х 400/980.6 = 73.4⁰.

Остава да се начертае една дъга с радиус 980.6 мм и втора — с радиус 239 мм от същата точка и да се начертаят радиуси под ъгъл 73.4⁰. Ако е предвидено краищата да се съединят с припокриване, тогава се добавят надбавки.

А по-подробно за това как самостоятелно да се изгради дефлектор на комин, четете по-нататък.

Самостоятелно сглобяване на устройството

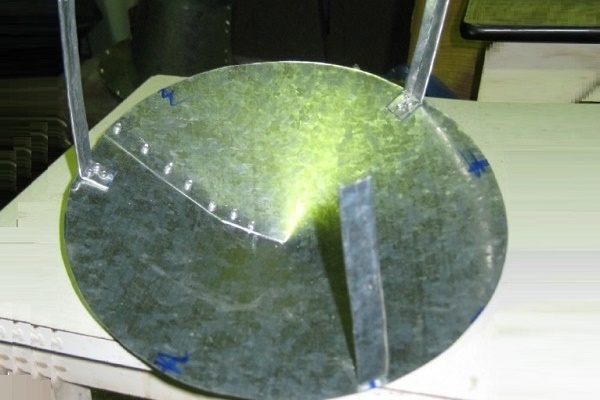

Първо се подготвят шаблоните, след това се разполагат върху металния лист и се изрязват частите със специални ножици. Корпусът се навива, краищата се закрепват с нитове. След това се закрепват горният и долният конус един към друг, като за целта се използва ръбът на първия, тъй като той е по-голям и в него могат да се изрежат на няколко места специални крепежни прорези с ширина около 1.5 см, а след това да се огънат.

Да се сглоби прост дефлектор не е трудно, но ако подлежи на монтаж устройство от ротационен тип, ще се наложи да се работи с множество детайли.

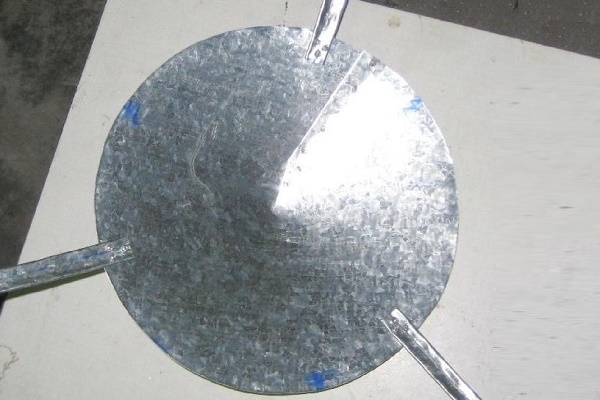

Преди сглобяването в долния конус се монтират 3 стойки, равномерно разпределени по периметъра, като за това се използват резбови шпилки. За свързване на сенника с дифузора на последния се закрепват с нитове панти от метални ленти. Стойките се завинтват в пантите и за по-голяма надеждност се фиксират с гайки.

След това се извършват работи по монтажа на ръчно изработения дефлектор на комин на газов или друг тип котел. Сглобеното устройство се поставя на тръбата и се закрепва с помощта на хомути, без да се допускат празнини. Понякога фугата се обработва с термоустойчив уплътнител.

Сглобяване на прост модел тип чиния

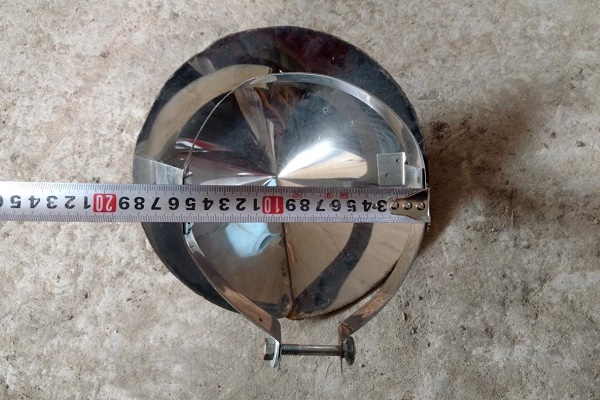

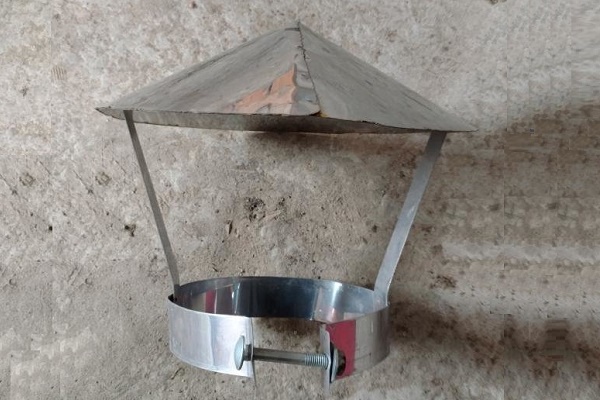

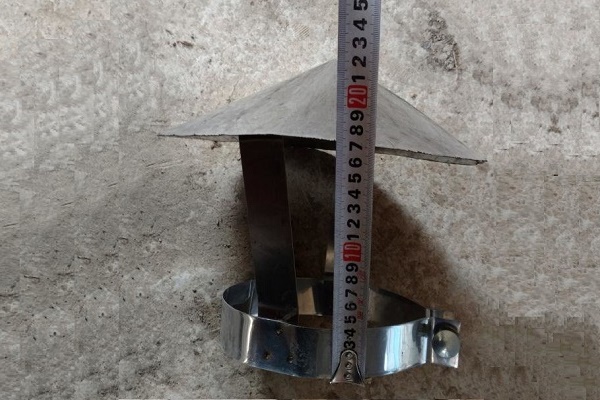

Най-простият за изпълнение проект е изготвянето на тарелков модел дефлектор. Такава капачка за комин може лесно да се направи със собствени ръце. Геометричните му параметри зависят от диаметъра на тръбата:

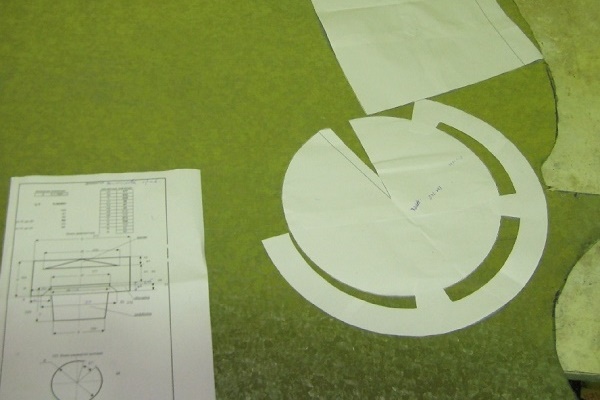

За да не сгрешите в изработката и да пригодите детайлите точно до необходимия размер, е препоръчително предварително да направите модел на дефлектора от картон. На този етап е по-просто и по-лесно да направите корекции в конструкцията. Картонените заготовки същевременно ще послужат като своеобразни кройки при разкрояването на елементите на бъдещия дефлектор:

Особености при монтажа на ротационен дефлектор

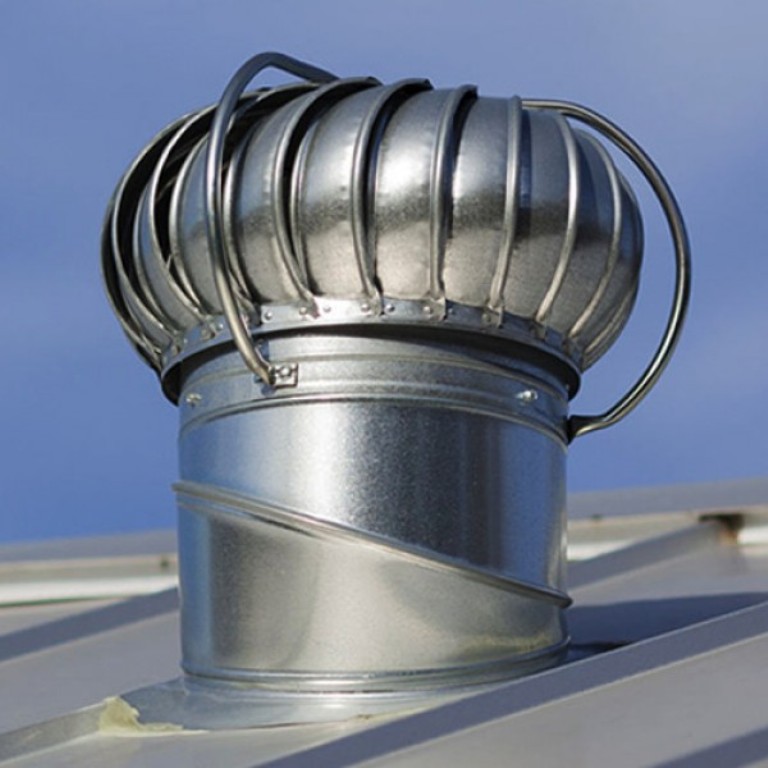

Турбодефлектор, ротационен дефлектор, ротационна турбина, Турбовент — всички тези наименования се отнасят до един вид механично устройство за усилване на тягата. То се състои от статична част, свързана с комина, и активна глава с лопатки във форма на сфера.

Ротационният дефлектор е единственото устройство, което не препоръчват да се монтира на комините на печки, отоплявани с твърдо гориво, и на камини на дърва. Турбовент има характерна особеност — да отвежда въздуха от тръбата дори в периода, когато отоплението не работи.

Посоката на въртене на тази наставка не зависи нито от силата, нито от посоката на вятъра. То се осъществява само в една постоянна посока, създавайки ефект на непълен вакуум. В резултат на това се увеличава мощността на тягата в условия на разреждане на въздуха, а рискът от преобръщане на тягата практически е равен на 0.

На комините на газовите котли Турбовент се справя отлично със своите функции и може да служи като украса за всяка фасада. Ако го сравните с други видове дефлектори, то по ефективност ги превъзхожда 2 пъти.

Основата на ротационния дефлектор може да бъде кръгла, квадратна, плоска квадратна. Размерите на главата варират в границите 100 – 680 мм. Срокът на експлоатацията му е до 15 години.

При всички предимства на ротационната турбина има един, но съществен недостатък — при безветрие устройството спира. Ако по това време има валежи при температура под 0, то главата може да замръзне и ще трябва да се вземат мерки за нейното пускане.

Въпреки относителната сложност на конструкцията, инсталирането на ротационен дефлектор не е сложно. Устройството има малко тегло, така че за монтажа са достатъчни усилията на един човек и време около 2 часа. Подходящото място е най-високата точка на покрива. Такова разположение няма да позволи на снега да попадне в тръбата, ако около нея има натрупване на валежи.

Движението на главата на ротационната турбина се осъществява с помощта на лагери. Устройството работи автономно и много ефективно се справя със задачата за отвеждане на газовете, но при безветрено време е безполезно.

За различните модели ротационни турбини съществува едно изискване: температурата на продуктите на горене над тръбата не трябва да надвишава 150-250⁰. Размерите на основата трябва да бъдат точно пригодени към комина. Турбинираният дефлектор трябва да съответства на характеристиките на котела, и този момент трябва да бъде взет предвид при избора на устройството.

На пазара присъстват турбодефлектори от различни търговски марки. Сред най-авторитетните са Турбовент, Турбомакс, Rotowent. Първият производител пуска изделия с основа с различна геометрия.

Те могат да бъдат разпознати по маркировката ТА-315, ТА-355, ТА-500. В нея цифрата обозначава диаметъра в случай на кръгло сечение или размерите на правоъгълната основа.

Дефлекторът Турбомакс се произвежда от беларуска компания. Устройствата се изработват от висококачествен материал — неръждаема стомана от европейски доставчик. Rotowent също е изработен от неръждаема стомана, доставена от Полша. Изглежда хармонично на покрив от всякакъв тип. Подходящ е както за комин, така и за вентилационни тръби. Издържа на висока работна температура — около 500⁰.

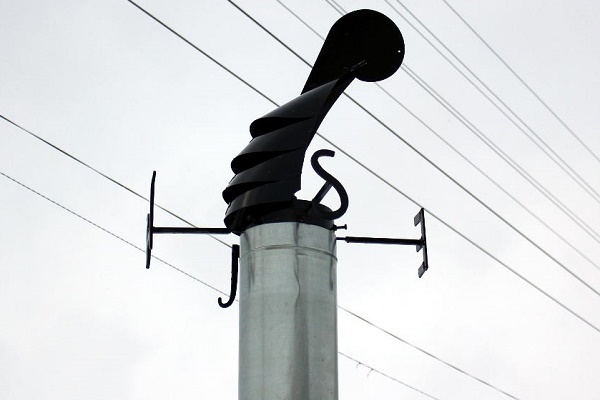

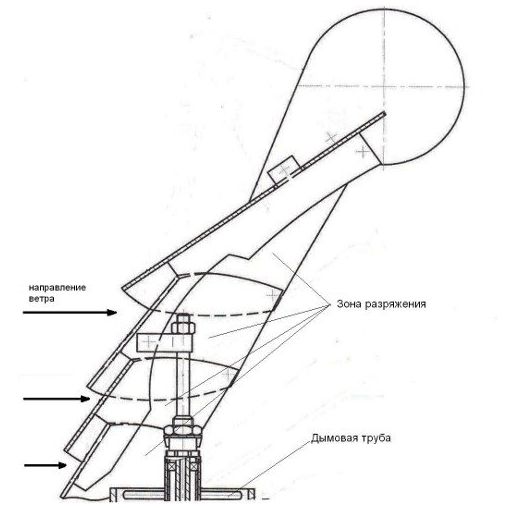

Дефлектори-флюгери за комини

Конструктивно коминният ветропоказател е устроен така, че газовете, излизайки свободно от подветрената страна, увеличават силата на тягата в коминната тръба. Устройството е изработено от топлоустойчива стомана, която се е доказала добре в условия на високи температури и образуване на кондензат.

Под извития навес на ветропоказателя се намира лагерен възел, който предпазва от възникване на проблеми с въртенето. Към димната тръба лагерният възел се закрепва с болтове. Зоната на разреждане се създава при преминаването на въздушния поток през пространството под навесите.

При монтажа основата на устройството се поставя върху кръглия комин до упор, а след това се закрепва с 3 болта. Затягането на болтовете трябва да се извършва с голямо внимание, тъй като може да се повреди тръбата. Монтажът завършва с проверка на вертикалността и въртенето на корпуса.

Недостатъкът на коминните ветропоказатели е, че при силен вятър те работят нестабилно. Подвижната част трябва периодично да се почиства и смазва. Вътре в устройството често се натрупва влага, а димните газове оставят следи под формата на отлагания.

Самите производители съветват да се използват техните устройства в случай, че коминът е разположен на неблагоприятно място. То всъщност не усилва тягата, а само защитава комина.

Изводи и полезно видео по темата

Струва ли си изобщо да се монтира усилвател на тягата при наличие на газов котел, ще разберете, като гледате това видео:

Да се направи турбодефлектор със собствени ръце не е лесно, но някои майстори все пак го правят и успешно го използват. Гледайте за това във видеото:

Има много видове дефлектори, но не трябва да забравяме, че за отоплението се използва газ. Не всички модели могат да се използват. Някои от тях по принцип не са подходящи, тъй като са предназначени за вентилация. За да не се блокира системата за отвеждане на дима, е задължително да се консултирате със специалист и да получите разрешение за монтаж на дефлектор.
