Комин за газов котел: видове конструкции, съвети за обустройване, норми и изисквания за монтаж

Ако за отопление в дома е избран газ, трябва да се погрижите за отвеждането на продуктите от горенето. Това означава, че трябва да изберете и правилно да монтирате комин за газовия котел. Спазването на нормите и правилата по този въпрос категорично не бива да се пренебрегва, тъй като това може да постави под въпрос не само здравето, но и живота на обитателите на дома.

Готови сме да споделим с вас полезни сведения за правилата за монтаж и свързване на димоотводната тръба за газовия агрегат, за спецификата на избор на оптимална конструкция. Информацията се допълва от илюстрации и видео инструкции.

Защо изобщо е необходим комин?

Един от най-опасните продукти, образуващи се при практически всички видове горене – въглеродният окис. Това е коварно и много опасно вещество, вдишването на което заплашва с тежки форми на отравяне.

При работа на газовия котел в процеса на изгаряне на горивото, освен другите продукти на горене, се образува и въглероден окис.

Ако коминът, който отвежда продуктите на горене, е инсталиран неправилно или е повреден, това може да доведе до отравяне.

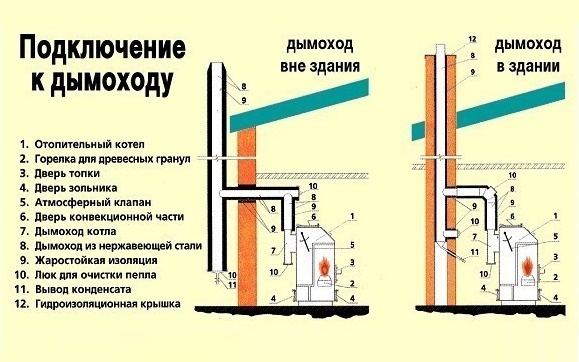

На тази схема е изобразено устройството на комин за газов котел и е отразено разположението му вътре в сградата или отвън.

Опасността не бива да се подценява. Въглеродният окис (известен още като въглероден монооксид) няма мирис и цвят, затова отравянето може да протича напълно незабележимо за всички, които се намират в дома.

Попадайки в организма на човека, молекулите на въглеродния окис влизат във взаимодействие с хемоглобина. В резултат се образува така нареченият карбоксихемоглобин, който препятства постъпването на молекули кислород в тъканите на човешкия организъм.

Освен това, въглеродният оксид може да се отрази много зле и на други биохимични процеси в организма. Имало е случаи, когато отравянето с въглероден оксид е било открито твърде късно и човекът просто не е могъл да бъде спасен.

За да се избегнат подобни проблеми, се препоръчва да се обърне най-сериозно внимание на правилното проектиране и монтаж на комина, както и на неговата по-нататъшна поддръжка.

Избор на материали за конструкцията на комина

Газовете, извеждани през комина на котела, работещ с това гориво, имат ниска температура – около 150°, поради което изискванията към материала на димоотвода са малко по-различни.

При изгарянето му се образува пара с примес на въглероден диоксид – неутрални вещества, не допринасящи за възникване на разрушителни процеси, но освен тях в продуктите на горене присъства и агресивна сярна киселина.

Видът на комина зависи от това къде се извършва монтажът на отоплителната система. При инсталиране на газов котел в новопостроена къща, коминът е част от проекта. При инсталиране на котел в къща от стара постройка, ще се наложи да се реконструират някои неща.

При изграждането на газово отопление на крайградска къща и комин за газов котел, трябва да се използват само много здрави материали, устойчиви на въздействието на множество външни фактори. Те трябва да бъдат огнеустойчиви, способни да контактуват с влага и киселини, отделяни при изгарянето на газа и отлагащи се по стените на комина под формата на конденз.

При избора на материал е необходимо да се обърне внимание на такъв параметър като газопроницаемостта на материала. Тя трябва да бъде нулева. Освен това материалът не трябва да бъде прекалено тежък, тъй като такава конструкция създава допълнително натоварване върху стените и основата на къщата.

Собствениците на къщи все по-често спират избора си на леки тръби от киселинноустойчива неръждаема стомана, използват фуранфлекс, защитни ръкави, керамични модули.

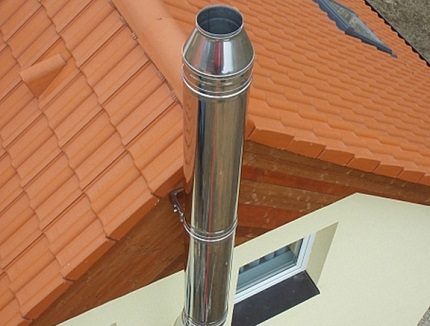

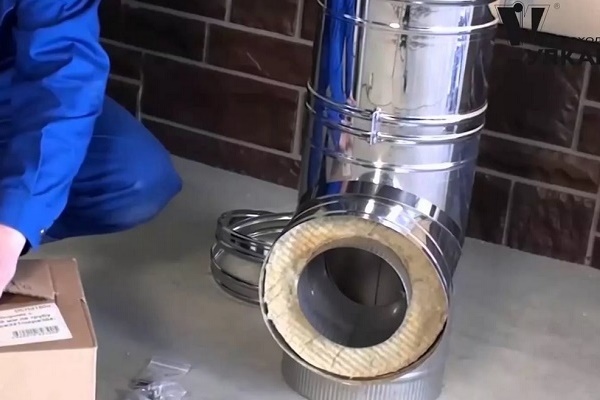

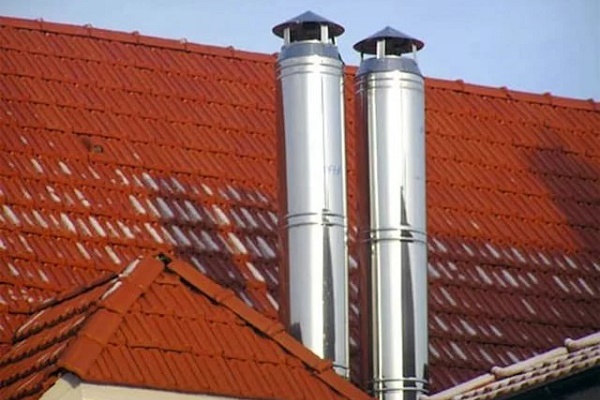

Комини от неръждаема стомана

Такива конструкции се считат за оптимален избор. Те са изключително устойчиви на много видове корозионно въздействие, имат относително малко тегло и осигуряват отлична тяга. Срокът на експлоатация на димопровода от стомана обикновено е около 15 години.

Лекото тегло на димопроводната конструкция от неръждаема стомана позволява да се извърши монтаж със собствени сили. Още повече, че инсталацията на такъв димопровод не е твърде сложна, тъй като отделните елементи на конструкцията се продават като готови модули.

Поцинкованата стомана се справя много по-зле с отвеждането на продуктите от горене, отколкото неръждаемата стомана. Влажни и горещи изпарения с повишена киселинност бързо разрушават този материал. Поцинкованият димопровод ще трябва да бъде заменен още след пет години.

Керамични комини

Те се отличават с изключително висок срок на експлоатация – могат да издържат до 30 години. Особено популярни и удобни са моделите от европейско производство с външен контур от стомана.

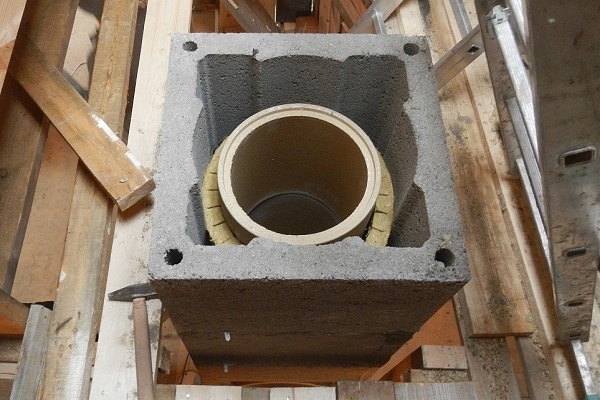

Техническият термин “керамичен комин” е определение на трислойна система, чиято външна част представлява обвивка от керамзитобетон, а вътрешната – керамичен канал. Между обвивката и канала е поставена изолация от минерална вата.

Но този вариант има и редица сериозни недостатъци:

1. Голямото тегло на конструкцията, което трябва да се съобрази с носещата способност на основата и стените на къщата.
2. Повишени изисквания към монтажа. Смята се, че за получаване на максимална тяга керамичният комин трябва да бъде разположен строго вертикално, а такава конфигурация не е удобна навсякъде.

Коаксиален комин

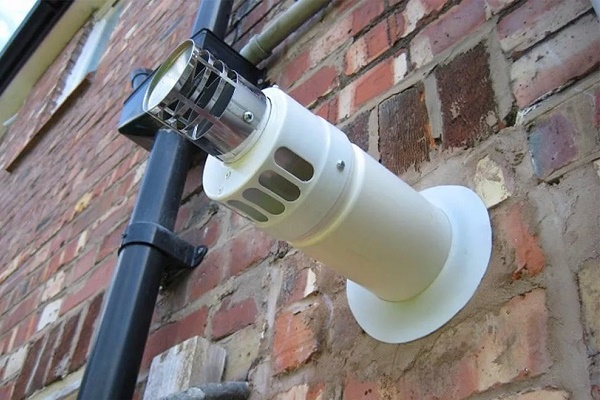

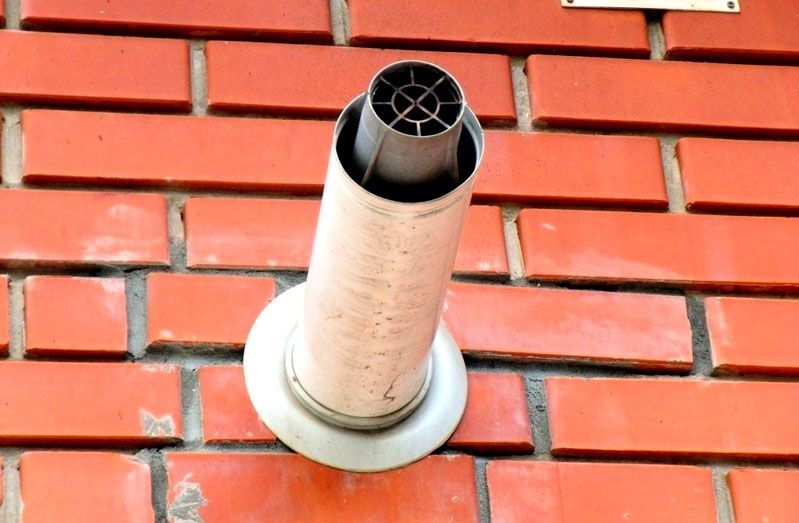

Коаксиалният комин – високоефективен, модерен, но скъп избор. Конструкцията на такъв комин представлява две тръби, вложени една в друга. По вътрешната тръба се отвеждат продуктите на горене, а външната е предназначена за подаване на въздух.

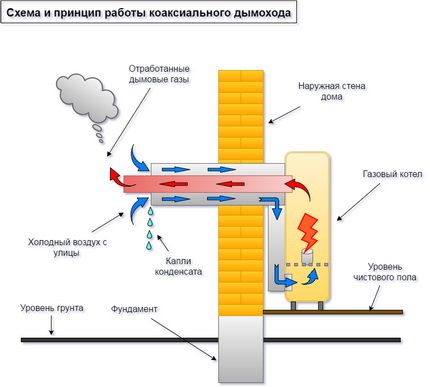

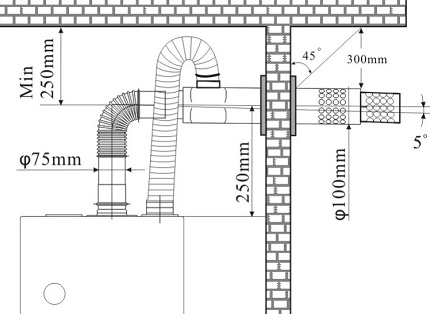

Схема на монтаж на коаксиален комин в хоризонтално изпълнение. Тази конструкция е универсална. Тя се състои от няколко части, вложени една в друга. Отделните елементи се задържат благодарение на специални дистанционни елементи.

Коаксиалният комин се доставя също под формата на модули, което улеснява неговото сглобяване и инсталиране. Още едно предимство е повишеното ниво на безопасност. Това, разбира се, е така, ако в процеса на монтаж са спазени нормите за монтаж на коаксиален комин и строителните правила.

Коаксиалните коминни конструкции притежават висока ефективност, безопасни са и относително лесни за монтаж. Те са подходящи за отвеждане на продуктите от горене на газови отоплителни агрегати.

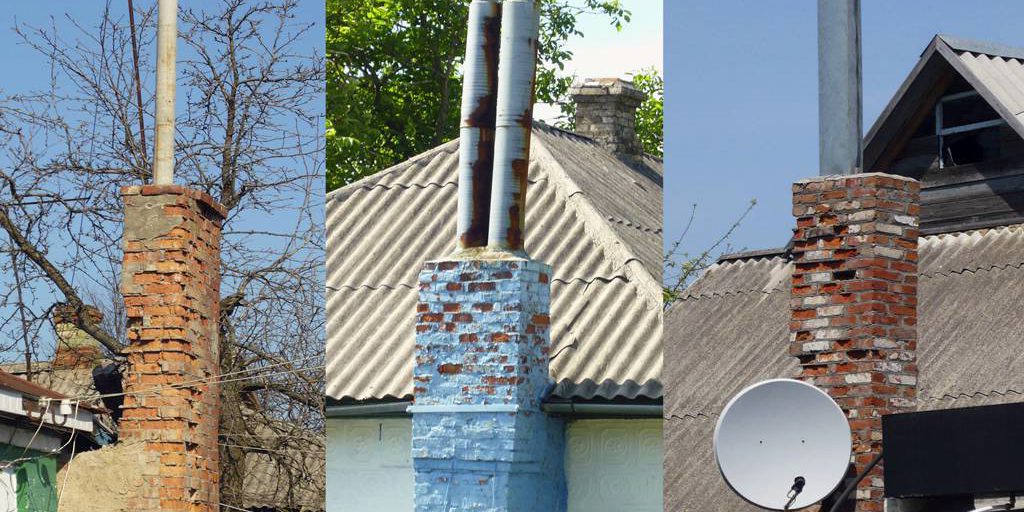

Тухлен комин

Това не е най-добрият вариант за газов котел. Масивната конструкция обикновено не се отличава с добра тяга, тежи твърде много и не издържа дълго. Почистването на такъв комин трябва да се извършва често, по повърхността му се натрупва много конденз, поради което срокът на експлоатация при използване с газово оборудване е кратък.

Каналът от тухли е опасен още и с това, че поради неравностите на вътрешните стени при ниска външна температура може да се прояви ефектът на обратна тяга или да се образува водна пробка, което ще доведе до прекратяване на процеса на горене.

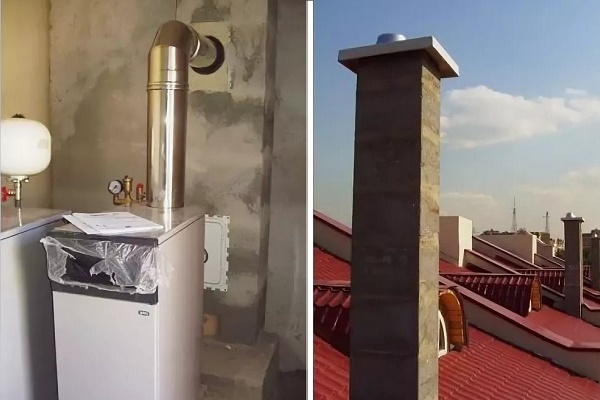

При изграждането на тухлен комин се препоръчва да се извърши неговото гилзоване: вътре в корпуса от тухлена зидария се вкарва специална стоманена вложка-гилза, чиито гладки стени способстват за отвеждането на продуктите на горене и предотвратяват натрупването на отлагания.

Но ако в къщата вече има стар комин от тухли, той може да се използва. Вътре в конструкцията се поставя специална вложка от неръждаема стомана, а тухлената зидария става защитен корпус. Разбира се, диаметърът на вложката и нейната конфигурация трябва да съответстват на нормите, описани по-горе.

Комини от азбестоциментови тръби

Такива конструкции се срещат доста рядко. Изместват се от по-ефективни материали. Ако се купи сравнително евтина азбестоциментова тръба, монтажът ѝ се усложнява от това, че тя има голяма маса и трябва да заема строго вертикално положение.

Материалът е хигроскопичен и попива кондензат, който се появява при излизане на нагрети газове. Последица от прегряването му може да бъде експлозия или запалване.

Поради своите недостатъци обустройството на такъв вариант строго не се препоръчва. Това е бюджетно, разбира се, но може ли вашето здраве да се оцени с пари? Срокът на експлоатация на азбестоциментовия комин не надвишава пет години.

Всички варианти на комини за газово оборудване се препоръчва да се обустроят с усилватели на тягата.

Тънкости при проектирането на димен канал

При проектирането на комин значение има всичко: и неговият размер, и конфигурация, и сечение, и наклон, и други параметри. При устройството на димоотвода от газов котел е необходимо стриктно да се спазват изискванията на нормативните документи: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — спазване на нормите за сечение на каналите

Напречното сечение на димоходния канал по площ трябва да бъде не по-малко от сечението на патрубка на газовия котел, с помощта на който устройството се свързва с комина.

При изграждане и свързване на комини за газови котлове по цялата им дължина са недопустими стеснения на канала, изкривявания и използване на неподходящи по сечение модули.

При едновременно свързване на две устройства към комина следва да се увеличи сечението, като се вземе предвид вероятността за едновременна работа на двете устройства. Т.е. сечението на канала трябва да е равно на сумарните размери на патрубките на двете единици техника.

Правило #2 — осигуряване на борба с конденза

Съвременните газови котли са създадени така, че максимално количество топлина да се подава на топлообменника. Такъв висок КПД допринася за получаването на продукти на горенето с относително ниска температура.

В резултат на стените на комина се образува влага. Повишеното количество кондензат, включващ агресивни вещества, може да оказва разрушително въздействие върху цялостта на стените на комините.

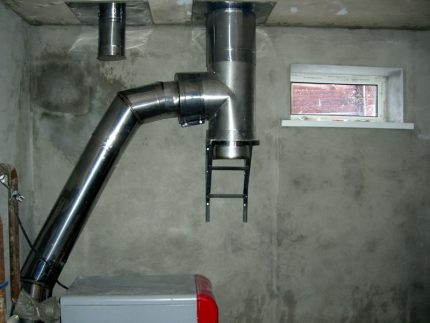

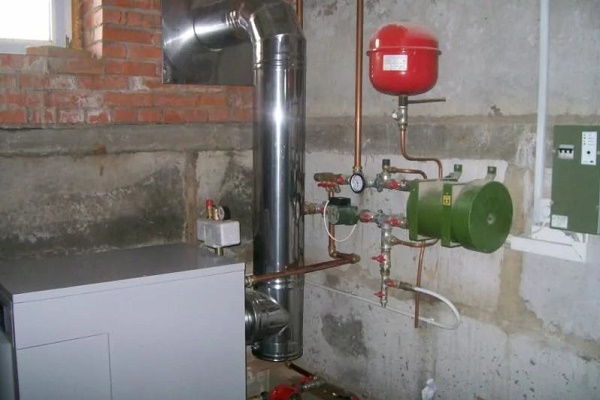

За свързване на газовия котел с коминната конструкция се използва специален тройник, на който се монтира устройство за събиране на кондензат

В долната част на димоотвода е необходимо наличието на кондензатосъбирател под формата на подвижен съд от пластмаса или неръждаема стомана. Не е забранено за използване и съд от поцинкована стомана, но ще трябва често да се сменя.

За защита на конструкцията се препоръчва не само да се изгради комин от тухли, но и да се направи неговото гилзоване, т.е. да се постави вътре специална тръба от неръждаема стомана. Такива тръби са издръжливи и се съпротивляват добре на корозионното въздействие.

Алтернативно решение за борба с кондензата може да бъде футероването, т.е. инсталиране на специален гъвкав комин. За събиране на конденза се използва специален съд. Той се поставя малко под мястото, където тръбата на котела се свързва с комина.

Правило #3 — избор на форма на напречното сечение на конструкцията

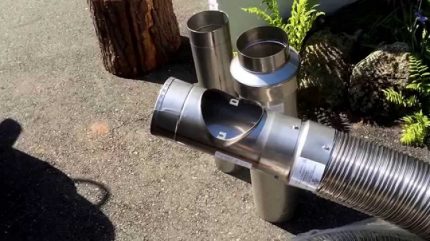

Традиционната цилиндрична форма на комина се смята за оптимална за ефективно отстраняване на продуктите на горенето. Освен това, в такъв комин е по-лесно да се извършва профилактично почистване.

Напълно допустими, макар и не толкова удобни, се смятат комините с овално сечение. Квадратните конструкции също имат право на съществуване, но показателите на тягата в тях обикновено са намалени.

Правило #4 — изпълнение на наклони, завои, отстъпи

Оптималният за подов газов котел комин се счита за вертикален, без стъпала. На практика постигането на такова разположение на конструкцията не винаги е възможно.

Отклонението от вертикалата се допуска не повече от 30 градуса. При това трябва да се уверите, че размерите на сечението на наклонения участък отговарят на нормативните изисквания.

При това самата тръба, която свързва комина и котела, трябва да включва строго вертикален участък с височина от половин метър и повече. Разбира се, при необходимост някои участъци на комина могат да се направят хоризонтални, но не трябва да са твърде много.

При инсталиране на коминна конструкция за газов котел се допуска наличието на наклонени участъци, наклонът трябва да бъде 60° и повече градуса спрямо хоризонта, дължината на наклонения участък до 1 м

Например, ако височината на помещението, в което е инсталиран коминът, е около три метра, то и общата дължина на хоризонталните отсечки на комина не трябва да надвишава тези размери.

Въпреки това, както беше споменато по-рано, колкото по-близо е коминната конструкция до вертикалата, толкова по-добре. Не се допуска наклонът на коминната тръба към котела да бъде повече от 0,1 градуса. Що се отнася до завоите на коминната конструкция, максималният им брой е три завоя, не повече.

Правило #5 — коректно свързване на тръбите

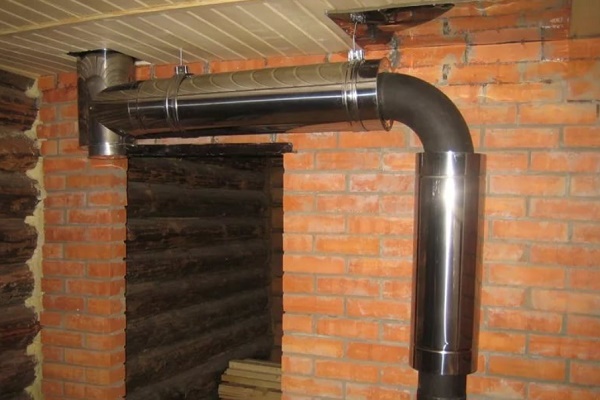

За свързване на отделните части на коминната конструкция се използват специални скоби. Наклонът на коляното на коминната конструкция може да бъде 15-90 градуса. Между свързващите тръби и останалите повърхности трябва да се спазва определено разстояние.

То зависи от това, с какви материали са покрити тези повърхности. На места, където се използват горими или дори трудно запалими материали, се препоръчва да се спазва разстояние не по-малко от 25 см.

Разстоянието от повърхности, покрити с огнеупорни материали, трябва да бъде не по-малко от 5-10 см. За защита на комина от леснозапалими материали се използват асбокартон, тухлена зидария и т.н.

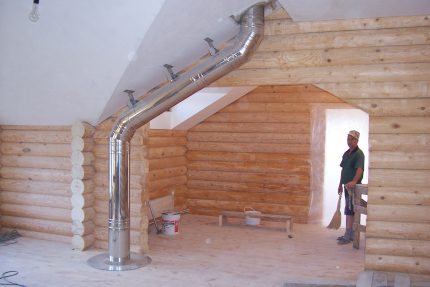

При монтажа на димоотвода за газов котел всички негови елементи трябва да бъдат здраво закрепени, като се спазва правилната стъпка между закрепванията.

Особено внимание трябва да се обърне на местата на свързване на отделните участъци от димоотводната конструкция. Те трябва да бъдат изработени от здрави материали, които не се огъват при външно въздействие.

Същите характеристики трябва да притежават всички елементи на закрепване на димоотвода. Хоризонталните или наклонените участъци на димоотвода не трябва да бъдат под натоварване.

Елементите на димоотвода се вмъкват един в друг на дълбочина, равна на половината от диаметъра на тръбата или по-голяма от този показател. Не се допускат никакви празнини на тези места, съединението трябва да бъде плътно и херметично.

В случай на нарушаване на херметичността на съединението на отделните елементи на димоотвода, въглеродният окис може незабележимо да проникне в помещението. Ето защо състоянието на димоотвода трябва периодично да се проверява, а във всички помещения, където са положени димоотводни тръби, трябва да се организира добра вентилация.

Правило #6 — тънкости при разположението на тръбата на покрива

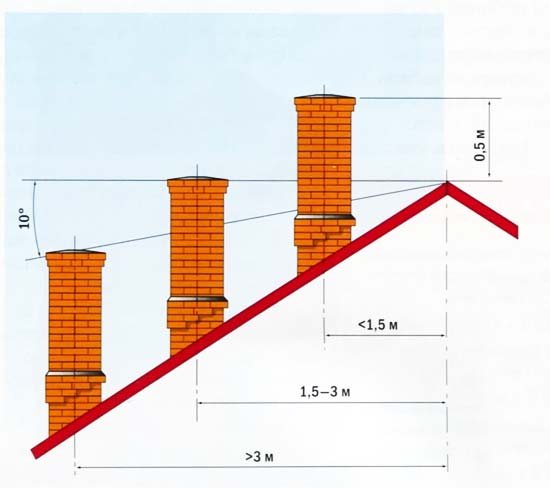

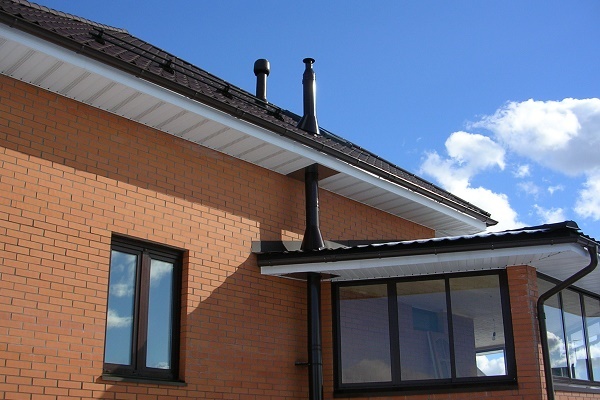

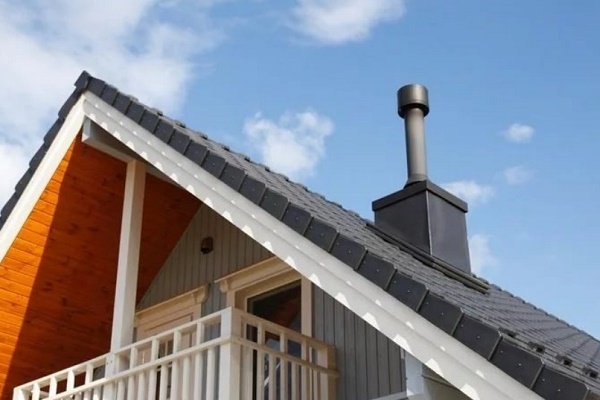

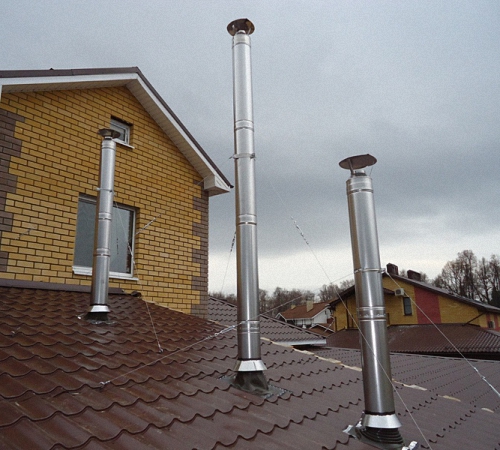

Димоотводните тръби трябва да се издигат над билото на покрива с 50 см или повече, като разстоянието от ръба на парапета до димоотводната тръба трябва да бъде не повече от 150 см. Ако оста на димоотводната тръба е разположена на разстояние 1-1,5 м от билото на покрива, тогава тя трябва да се издига над нивото на билото с 50 см или повече.

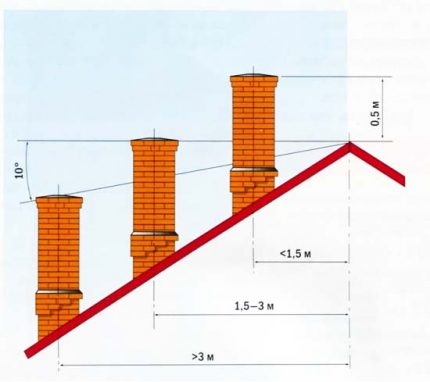

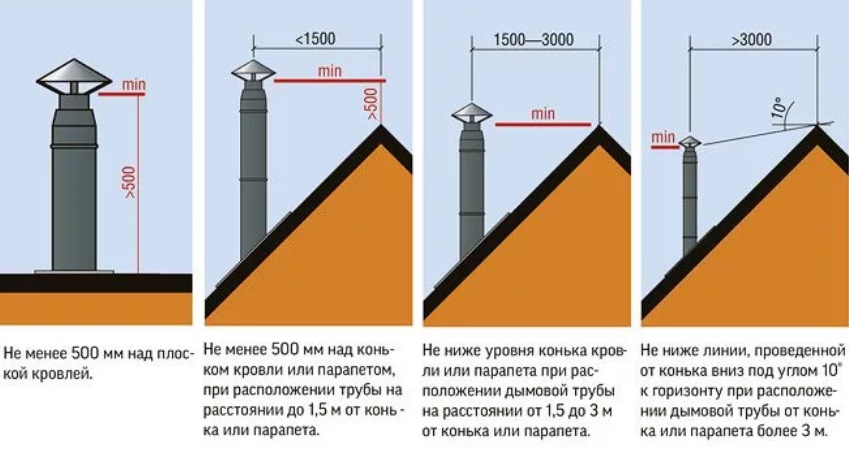

На тази схема е показано ясно как в съответствие с техническите норми се определя височината на димоотводната тръба спрямо билото на покрива, така че то да не пречи на формирането на тяга.

Ако тръбата се намира още по-далеч от билото, тогава тя може да бъде направена със същата височина като билото. Тръбата може да бъде още по-ниска, ако я отделя разстояние от повече от три метра от билото на покрива.

В този случай трябва да се начертае условна линия надолу от билото под ъгъл от 10 градуса спрямо хоризонта. Височината на димоотводната тръба трябва да достигне тази отметка. Оказва се, че колкото по-далеч е разположена тръбата от билото, толкова по-малка трябва да бъде нейната височина спрямо билото на покрива.

На плосък покрив няма димоотвод, затова тук в съответствие с нормативите се издига димоотводна тръба с височина 100 см. На комбиниран покрив височината на димоотводната тръба трябва да бъде около два метра.

Участъкът на димоотвода, разположен над покрива и в рамките на неотопляемото таванско помещение, задължително се изолира, за да се подобри тягата и да се предотврати появата на конденз. Един от вариантите за такава изолация е – базалтова обвивка.

Външната част на димоотводната тръба трябва задължително да се изолира. Ако се пренебрегне този момент, по нейната повърхност ще се натрупва конденз. Влагата може да проникне вътре в димоотвода, което ще доведе до развитие на корозионни процеси и повреда на конструкцията.

И тази част от коминната конструкция, която се намира на външната страна на къщата, се нуждае от изолация. Недостатъчната изолация също може да намали ефективността на комина и да намали неговата тяга.

Ако няма възможност да се изведе коминът през горния етаж и покрива, се използват коаксиални комини. Този вариант може да се изведе през стената, като интензивността на отвеждане на продуктите от горенето на синьото гориво ни най-малко не намалява.

Правило #7 — спазване на нормите за пожарна безопасност

На етапа на монтажа на комина е необходимо да се вземат предвид изискванията за пожарна безопасност. При преминаването на канала през стени от различни материали те се различават:

• ако стената е от дърво, е необходима изолация около него от огнеустойчив материал, а самата тръба трябва да се увие с азбест;
• в тухлена, бетонна стена е достатъчна изолация от монтажна пяна.

Конструктивното изпълнение на комина трябва да съответства на изискванията, изложени в инструкцията, приложена към котела.

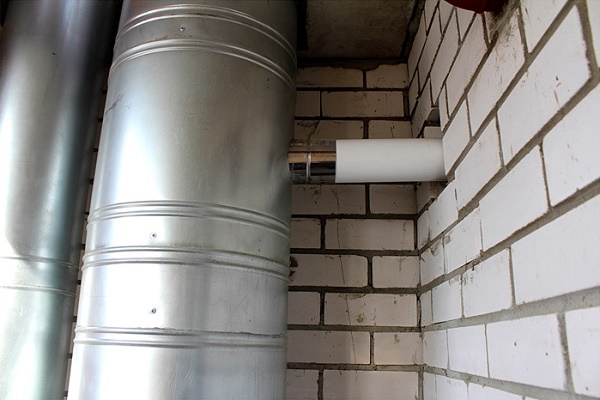

Комините на котлите, които преработват газ в топлинна енергия, са предимно от насаден конструктивен тип. Според насадната схема каналът се монтира директно върху плочата на етажа на отоплителния агрегат. Въпреки това е допустимо свързване към стенни комини посредством тръби с дължина не повече от 40 см.

В случай на свързване към стенен комин трябва да остане празнина от 14 см между долната линия на тръбата и запалимия етаж. Между горната линия на тръбата и запалимия таван трябва да се оставят 50 см, ако няма противопожарна защита, и 40 см, ако защитата е налице.

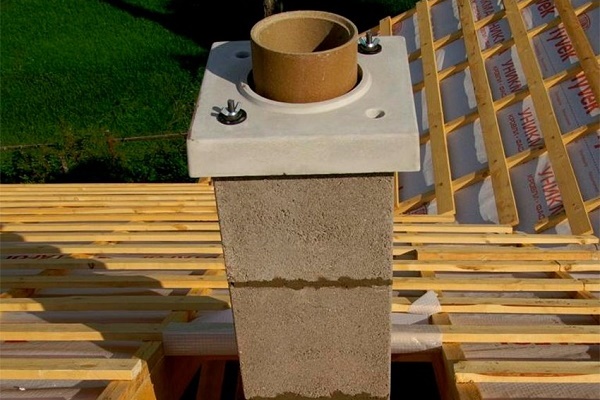

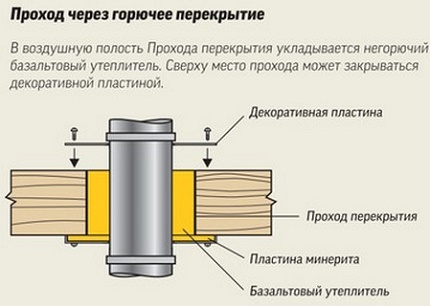

Проходът на комина през запалима конструкция се изгражда с помощта на незапалими топлоизолационни материали или устройства тип пясъчници.

Участъкът на пресичане на запалимия етаж се оборудва с кутия с пясък или уплътнение от незапалим изолатор.

Избор на комин в зависимост от типа на котела

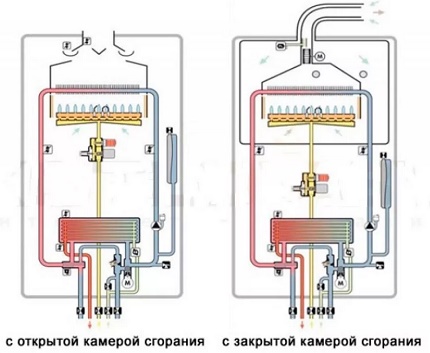

Газовите котли се оборудват с един от два вида горивни камери: отворена или затворена. Външно отоплителните агрегати не се различават, но принципът на работа е различен. Изборът на конструкция на комина се осъществява в зависимост от типа на горивната камера.

Производителите предлагат на пазара множество модели газови котли. При избора на агрегат за отопление на жилището трябва предварително да се реши кое е по-подходящо за конкретния дом — горелка от отворен или затворен тип. Непознаването на тези тънкости може да създаде проблеми при експлоатация.

Местоположението на комина също трябва да се определи предварително. Той може да бъде както вътрешен, така и външен. В проектите на нови къщи обикновено е предвиден монтаж на вътрешни комини. Когато преминават на газово отопление в стари къщи, се монтира външен комин.

Комин за котел с открит тип горелка

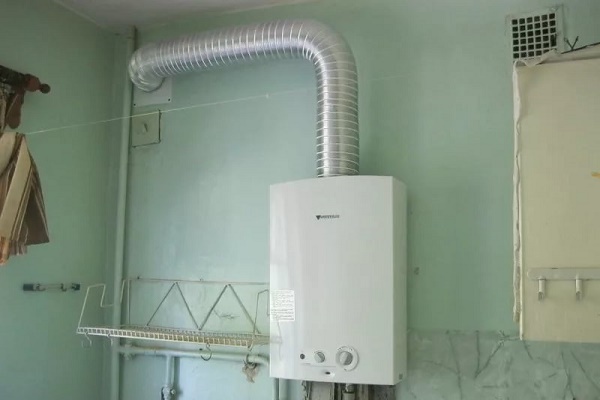

По-простото устройство има отворена камера. То се състои от самата горелка и серпентина, разположена под нея. Последната се състои от тънки тръби, по които циркулира топлоносителят. Устройството работи само когато има въздух, затова горелката се нарича атмосферна.

Такъв котел получава въздуха от помещението, в което е монтиран, въпреки че има модели, които се монтират на стената и в нея се пробива отвор за всмукване на въздух.

Стенният котел не шуми по време на работа. Детайлите, влизащи в конструкцията му, практически не се износват. Техническото обслужване е изключително просто – проверка на запалването, но що се отнася до разхода на гориво, тези котли не могат да се нарекат икономични.

За добра работа на котела с отворена камера са необходими тръба, излизаща навън, и отлична тяга, възникваща при движението на въздуха по отвеждащия дима канал. Агрегатът е подходящ, когато трябва да се отопли голяма къща, разположена извън града.

Съществуват 2 варианта на решения:

1. Максимално права тръба, разположена хоризонтално, се прокарва през стената, а отвън се насочва нагоре по стената до необходимата височина. Такъв вариант на комина се нарича външен.
2. От котела тръбата се изтегля нагоре. Тя трябва да премине през таваните и да излезе над повърхността на покрива. В такъв комин е допустимо да се направят 2 извивки от по 45⁰.

При изпълнението първият вариант е по-прост, но ще е необходима качествена изолация. Това ще намали количеството кондензат, но няма да го премахне напълно. На изхода са задължителни кондензатен събирател и тройник.

Прилагането на втория вариант се усложнява от това, че коминът преминава през тавана и покривния пласт. Затова на тези места, в съответствие с изискванията за пожарна безопасност, ще е необходим монтаж на таванно-проходни възли.

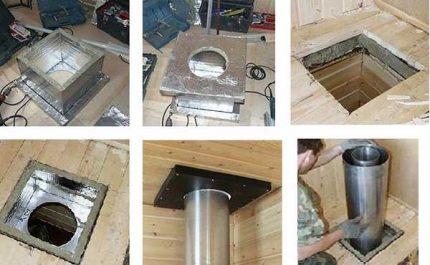

Заводски проходен възел. Той се монтира, като предварително се извърши топлоизолация от фолирана базалтова вата, издържаща на температури над 150⁰. Ако това изискване се пренебрегне, материалът ще се спече и ще загуби своите топлоизолационни свойства.

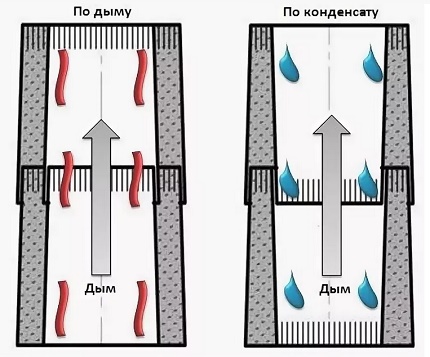

Съществуват термини като монтаж на комина „по дим“ и „по кондензат“. Сглобяването по първия начин се извършва при изграждане на вътрешен комин, а по втория – при изграждане на външен комин.

В първия случай вече монтираният долен елемент се вкарва в горния, което предотвратява просмукването на газове в помещението. Във втория – правят всичко обратно.

Сглобяването на комина „по кондензат“ няма да позволи на влагата да проникне в изолационния слой, като по този начин ще предотврати корозията на тръбата. Майсторите на печки съветват коминът да се сглобява по 3-ти — комбиниран вариант: „по дим“ за хоризонталните участъци, а „по кондензат“ за тези, които преминават през тавана или неотопляемите помещения на втория етаж.

Ако тръбата е изведена на жилищен 2-ри етаж, тя трябва да бъде приведена в естетичен вид. За целта се използват специални екрани, които се закрепват към пода с самонарезни винтове. Когато коминът излиза на тавана, не се изисква извършването на никакви допълнителни работи.

Комини за турбинни котли

Котлите с вентилаторна горелка се наричат турбокотли. Това е по-прогресивна конструкция с принудително подаване на кислород в затворена камера с разположена в нея дюза. Въздухът постъпва от външно монтиран вентилатор през специален канал.

Нагревателният блок има двойни стени, между които се намира вода. Течността се нагрява, когато газът гори, а продуктите на горенето се изтласкват от вентилатора в коминоотвода.

В класическия смисъл коминът като такъв отсъства — тръбата просто се извежда навън, въпреки че някои я поставят в атмосферен комин.

За турбокотел е подходящ коаксиален комин. По една от тръбите му се отвеждат отработените газове на разстояние до 3 м, а по другата се осъществява приток на въздух, необходим за процеса на горене.

От екологична гледна точка такъв агрегат е по-безопасен, процесът на горене се контролира от автоматика за газови котли. Горивото в него изгаря почти на 100%. Коефициентът на полезно действие е по-голям поради това, че водата контактува със стените на камерата.

Възможно е използването на хоризонтални къси комини. В резултат на използването на двойна тръба, въздухът, постъпващ отвън, се нагрява за сметка на топлоотдаването на изгорелите газове.

Специфика на изграждане на комин за два котела

Всяко устройство, използващо газ като гориво, трябва да има индивидуален комин. В случай на крайна необходимост, като изключение, е допустимо свързването на 2 единици едновременно работещо газопотребяващо оборудване. Основното условие е да се спази разстояние от минимум 0,7 м между точките на врязване на тръбите в комина.

Ако в къщата има не само газов котел, но и друга отоплителна или водонагревателна техника, трябва да се вземат предвид следните норми:

1. Към един комин могат да се свързват не повече от две такива устройства, разположени на един етаж или на различни етажи.
2. При това отворите за отвеждане на продуктите на горенето за тези устройства трябва да се намират на различни нива.
3. Входовете в комина трябва да бъдат разделени от разстояние от 50 см или повече.
4. Въвеждането на продукти на горене от две устройства на едно ниво се допуска само при наличие на специална разделителна вложка вътре в комина.
5. При това височината на разположение на паралелните входове в комина, снабдени с разделител, трябва да бъде не по-малка от един метър.

Разбира се, изграждането на няколко комина ще струва повече, отколкото само една конструкция, но не бива да пренебрегвате изискванията на строителните норми и правилата за безопасност в името на съмнителна икономия.

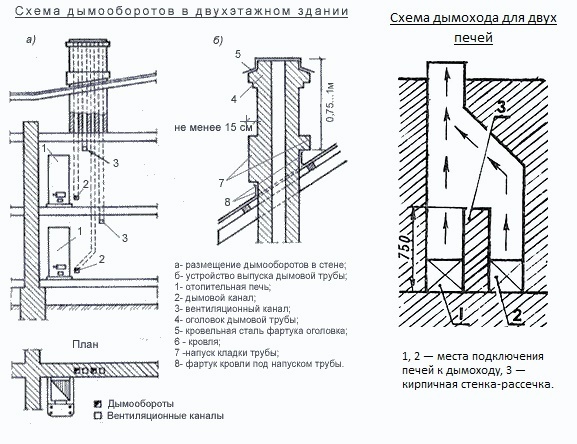

Строителните норми допускат вариант за свързване на два отоплителни агрегата към един коминен канал. В такива случаи се изгражда разделителна стена с дебелина 12 cm на височина 1 m от долната точка на съединението на тръбите.

При създаването на комин не трябва да се използват материали с ниска плътност и висока порьозност, каквито са пенобетонните и шлакобетонните блокове. Коминът не трябва да преминава през жилищни помещения.

Не се допуска инсталиране на подобни конструкции и на закрити лоджии или балкони. Във всички помещения, където има комин, трябва да се организира правилна вентилация.

Предварителни изчисления на параметрите на комина

Изборът на комин трябва да започне едва след закупуване на котела, в противен случай не е възможно да се изберат неговото сечение и размери. По форма най-добро е кръглото сечение, макар че правоъгълникът също е допустим.

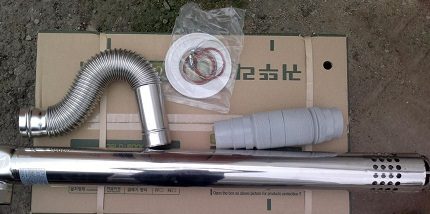

Ориентировъчен списък на конструктивните елементи на комина:

• преходник, свързващ тръбата на котела с коминната конструкция;
• тройник с ревизионен отвор и шуцер, предназначен за събиране на конденз;
• скоби за свързване на отделните елементи на комина;
• конзоли и други крепежни елементи;
• коничен накрайник;
• телескопични тръби;
• отводи;
• проходна тръба и др.

Трябва да се помни, че отводите обикновено се препоръчва да се монтират на разстояние не повече от два метра от тръбата на газовия котел. Това ще позволи да се осигури максимално ефективна тяга.

Отделните елементи на коминната конструкция за газов котел могат да се закупят готови. Най-важното е правилно да се изчислят размерите на конструкцията и да се изпълнят изискванията за безопасност.

За правилен монтаж на комина се препоръчва първо да се изчисли площта на напречното сечение на изходния отвор.

При това се използва формулата:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

където:

• K — постоянен коефициент, стойността му варира в границите 0,02—0,03;
• Q — производителност на газовия котел, посочена в техническия паспорт на устройството;
• Н — изчислена височина на комина.

След като площта на сечението е изчислена с помощта на тази формула, е необходимо да се сравнят получените данни и да се коригират, ако е необходимо.

Например, според изискванията към комина на газов котел, за кръгли конструкции препоръчителното сечение зависи от мощността на котела и може да бъде:

• 120 mm за котел с мощност 24 kW;
• 130 mm – за 30 kW;
• 170 mm – за 45 kW;
• 190 mm – за 55 kW;
• 220 mm – за 80 kW;
• 230 mm – за 100 kW.

Ако се монтира комин с правоъгълно сечение, се взема предвид топлинната мощност на газовото оборудване:

• за устройства с мощност под 3,5 кВт – 140х140 мм;
• за устройства с мощност 3,5-5,2 кВт – 140х200 мм;
• за устройства с мощност 5,2-7,3 кВт – 140х270 мм и т.н.

Ако се използват азбестоциментови тръби, сечението на коминния канал трябва да бъде не по-малко от 100 mm. Вертикалните участъци на комина се закрепват на стената със стъпка от 2,5 m, а на участъци с наклон стъпката трябва да бъде по-честа – 1,5 m.

Коминните тръби за газов котел могат да имат кръгло или квадратно сечение, но размерите на такова сечение трябва да съответстват на установените норми.

По височина коминът се избира в зависимост от разположението му спрямо билото на покрива.

Височината на комина, посочена в таблицата, е минимална. Увеличаването на посочения параметър е възможно, а намаляването не е.

Ако при изчислението се окаже, че не е изпълнено условието, при което полезното сечение на тръбата трябва да бъде по-голямо от вътрешната площ на отоплителния агрегат, трябва да се вземе тръба с по-малко сечение, но с по-голяма дължина.

Варианти за монтаж на димоотводите

Под вътрешен комин е необходимо да се изгради фундамент. Ако се добави и защитен тухлен канал, това ще сведе до минимум количеството кондензат. Понякога комините се изграждат отвън до стената, зад която се намира агрегатът.

Вътрешно изпълнение на комина

Преди да се пристъпи към монтажа на комина, под него се избира място. След това се разчертават местата, където той ще преминава през подовата плоча и покрива. Внимателно се проверява точността на разчертаването и се правят отвори. Следващата стъпка е извършване на свързването на патрубка на котела към комина, а след това се монтират ревизията и тройникът.

Закрепва се лист от стомана, поставя се главният кронщайн, тръбата се нараства, ако е необходимо, използват се «колена». В района на контакт с подовата плоча се използват патрубки. Взема се лист от поцинкована стомана с такъв отвор, че през него свободно да преминава тръбата, закрепва се към подовата плоча. За усилване на съединенията се използват хомути. На всеки 2 m коминът се закрепва с хомути, а на всеки 4 m — с кронщайни.

Работата завършва с проверка на шевовете за херметичност. За целта се взема сапунен разтвор, нанася се върху всички съединения. Ако всичко е изпълнено качествено, то при свързване на агрегата към комина, мехурчета на тези места няма да се появят.

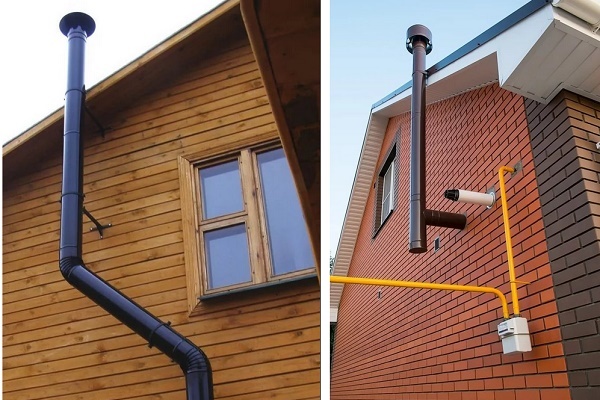

Устройство на външната конструкция

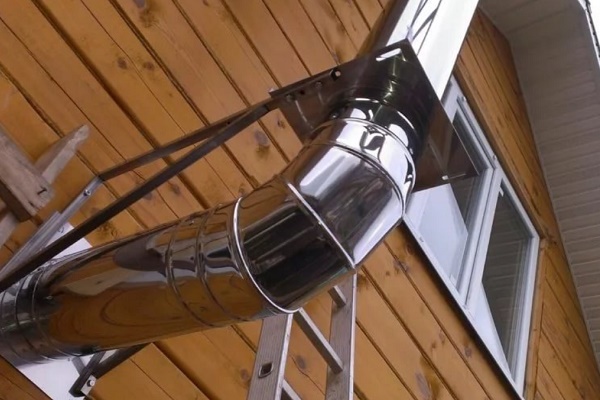

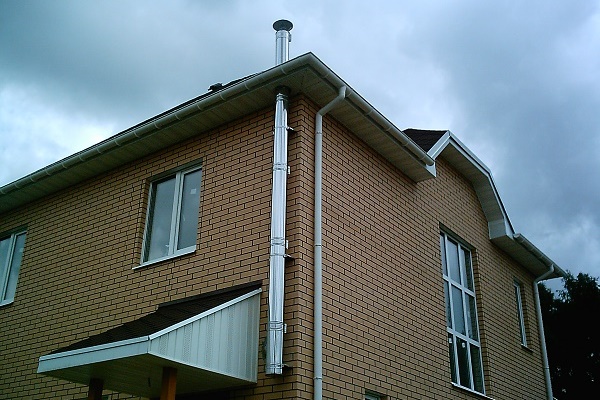

За външен комин в глуха стена се прави отвор с такъв диаметър, че през него свободно да преминава тръбата с изолация. След като се постави първият елемент на бъдещия комин в отвора, той се закрепва и се увива с изолация. Следващите секции се добавят откъм улицата, като вертикалността се контролира с отвес.

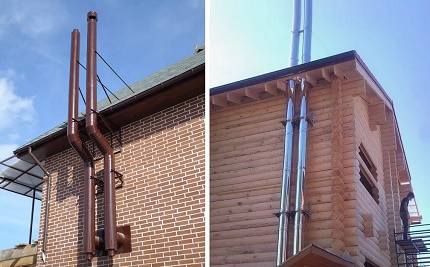

Външният комин е по-безопасен, но трябва да бъде добре изолиран. При закупената конструкция всички елементи са добре съобразени, така че сглобяването няма да създаде проблеми.

Тръбата към стената се фиксира с конзоли, докато достигне необходимата височина. Процесът завършва с закрепване на тръбата към изхода на котела и уплътняване на съединенията. За да се затопли бързо външният комин, той се изолира по цялата дължина с базалтова вата.

Инсталиране на коаксиален димоотвод

Коминът от този тип извежда продуктите на горене навън и едновременно захранва горелката на котела с въздух, богат на кислород. При наличието на такава конструкция не е необходима допълнителна вентилация.

Коминът е изработен от кръгли тръби — външна стоманена с напречно сечение 10 см и дебелина на стените 0.1 – 0.2 см и вътрешна алуминиева с диаметър 6 см. Тръбите не се допират, тъй като между тях има мостчета.

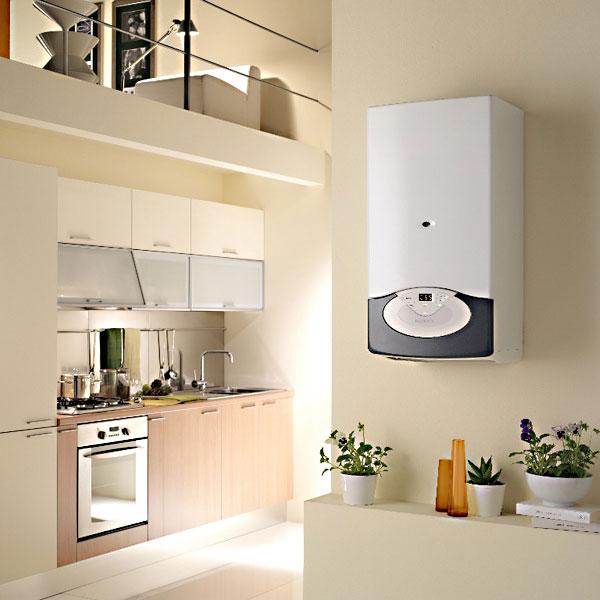

Коаксиалните комини се монтират за котли със затворена камера на горене, предназначени за стенен и подов монтаж, както и за колони и други газови уреди.

Такъв газоотвод има няколко предимства:

• конструктивно тръбата е устроена така, че едновременно с нагряването на постъпващия въздух се охлаждат отработените газове;
• коминът увеличава КПД на оборудването;
• има компактни размери, поради което се използва не само в частни домове, но и в градски апартаменти;
• безопасен е — извежданите газове не контактуват с въздуха на помещението и излизат не през вентилационен канал, а директно в атмосферата;
• лесен за монтаж.

Коаксиалният комин се монтира както хоризонтално, така и вертикално. Независимо от начина на монтаж, максималната дължина на комина не трябва да надвишава 4 м. Съществуват модели с по-големи параметри, създадени специално за отвеждане на дим на голямо разстояние.

Непосредствено преди монтажа на коаксиален комин производителите пускат адаптери със специална конструкция, използвани за вертикални преходи през тавани и покрив. За предпазване на системата от валежи и осигуряване на херметичност в района на преминаване на тръбата през тавана съществуват специални оглавници.

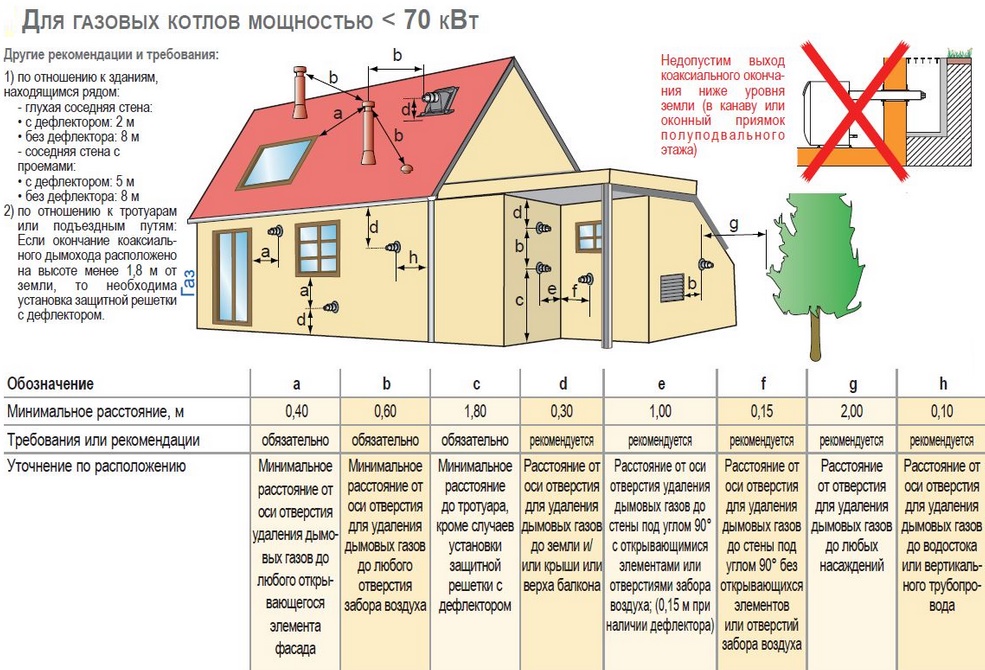

На фигурата са показани съветите и задължителните изисквания за монтаж на коаксиален комин. Всички те се отнасят за газоотводи на котли с мощност, която не надвишава 70 kW.

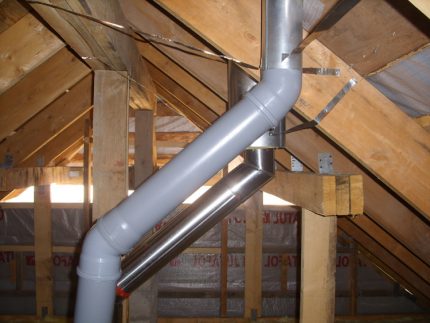

В случай на използване на коаксиален димоотвод за котел, монтиран на стена, той се разполага хоризонтално. При това трябва да се осигури наклон от 3-5%, иначе в котела ще попада конденз.

Нормите регламентират не само размерите на самия димоотвод за газов котел, но и разположението на отвора в стената. Той трябва да бъде отдалечен от близкия прозорец на минимум 50 см и не по-малко от 25 см, ако се намира над прозореца.

Как да преустроите стария комин?

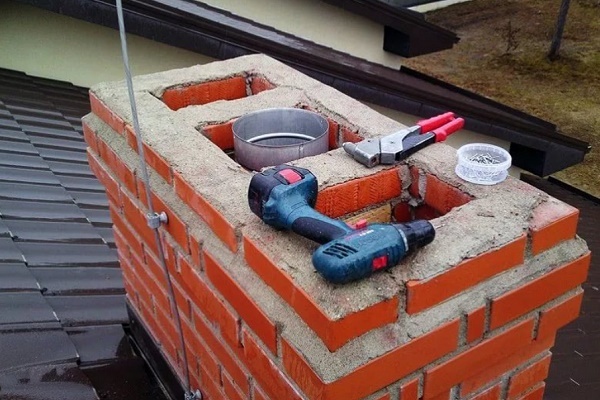

Ако в отдавна съществуваща отоплителна система вместо обикновена печка се включва газов котел, тухленият димоотвод не е задължително да бъде изцяло преустроен. Той може да бъде модернизиран чрез гилзоване. Това може да се направи по два начина.

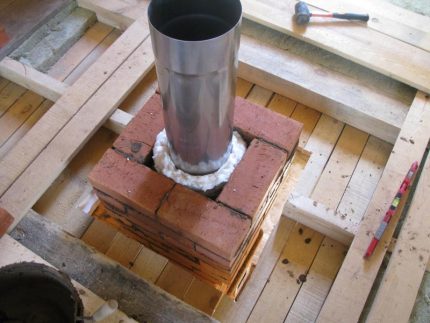

Начин №1. Поставете в основата на съществуващия димоотвод тръба от неръждаема стомана.

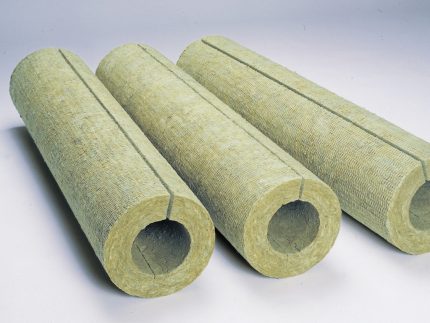

Тръбата трябва да се избере така, че нейната височина да е равна на височината на стария димоотвод, а диаметърът да съответства на тръбния изход на котела. Пролуката между стените на съществуващия димоотвод и тръбата се запълва с топлоизолиращ материал като пяностъкло, керамзит или перлит.

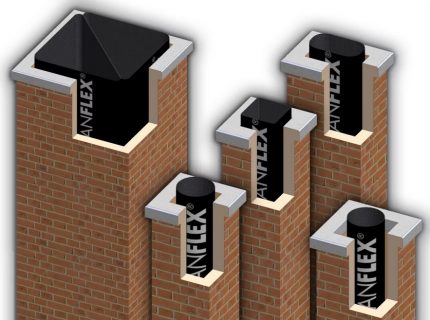

Начин 2. Приложете технологията Фуран-Флекс. Този вариант е по-скъп от първия, но диаметърът на димоотвода остава непроменен. Материалът е устойчив на замръзване, не подлежи на корозия, диаметърът варира в границите от 6 до 100 см.

Технологията FuranFlex позволява да се извърши модернизация или ремонт на димоотвод с максимален наклон от 30⁰ бързо и ефективно.

Самата технология се състои в това, че еластична тръба се поставя вътре в димоотвода под налягане. Тръбата приема формата на димоотвода, след това се втвърдява и се превръща в непрекъсната безшевна обвивка, която не пропуска нито дим, нито конденз.

Изводи и полезно видео по темата

Видео #1. Подробен преглед на инсталирането на коаксиален димоотвод, предназначен за газов котел, можете да видите в това видео:

Видео #2. Тук е представена полезна информация за това как да изберете димоотвод, като избягвате често срещаните грешки:

Видео #3. Видеоклип за отстраняване на нарушенията на технологията за инсталиране на димоотвод за газов котел:

Всяко домакинско оборудване, особено работещо с такъв небезопасен енергиен носител като газа, трябва да се монтира при спазване на всички правила. Устройството за отвеждане на продуктите от горене от газови котли изисква компетентен подход. Първо се извършват инженерни изчисления и едва тогава се реализира проектът, така че е по-добре да се довери всичко това на специалисти.

Имате въпроси относно устройството и монтажа на димоотводни тръби за газов котел, имате забележки към материала, искате да споделите опит в областта на изграждането на димен канал със собствените си ръце? Пишете, моля, коментари в блока, разположен под текста.
