Монтаж на подов газов котел със собствените си ръце: технически норми и алгоритъм на работите

Автономната отоплителна система е мечта на много собственици на жилища. Повечето от тях избират газово отопление, чийто значителен минус е задължителният монтаж на оборудването от сертифицирани специалисти. Въпреки това контролът върху действията на поканените работници все пак е необходим, съгласни ли сте?

При нас ще научите как по строителните правила трябва да се извърши монтажът на подов газов котел. Ще разкажем как трябва да се подготви помещението за инсталиране на топлинния генератор, как правилно да организирате отвеждането на продуктите на горенето. Нашите съвети ще ви помогнат да изградите безопасна и ефективна система.

Предоставената за запознаване информация се основава на нормативни документи. За оптимизиране на възприемането на сложната тема текстът е допълнен с полезни илюстрации и видеоинструкции.

Подготовка за монтаж на газово оборудване

Тези, които са сигурни, че монтажът на газов отоплителен уред започва с покупката му, силно грешат.

Предстои да започнете със събирането на разрешителна документация. Едновременно с получаването на необходимите документи трябва да се заемете с избора и подготовката на мястото за инсталиране на отоплителния агрегат, като при това трябва да се вземат предвид следните нормативни изисквания:

За да получите разрешение за монтаж на отоплително оборудване, трябва да преминете няколко етапа:

Стъпка №1: Получаване на Технически условия и разрешение.

Трябва да се установи дали по принцип е възможен монтажът на газов котел в конкретен апартамент или къща. За целта в газовата служба се подава заявление с молба да се извърши такава процедура. В него задължително се посочва прогнозният годишен обем на потребление на газ.

Документът ще бъде разгледан и в резултат заявителят ще получи разрешение за монтаж заедно с Технически условия или мотивиран отказ.

Стъпка №2: Създаване на проект за бъдещия монтаж.

За начало е желателно да се определите с марката на брояча и котела, но засега не е необходимо да ги закупувате. След това се поръчва проект за монтаж. Той се изпълнява въз основа на полученото по-рано разрешение за конкретното оборудване.

В документа задължително се посочват схемите за свързване на оборудването и за полагане на магистралата вътре в сградата от точката на свързване на газовите комуникации. Само лицензирана компания има право да се занимава с проекта.

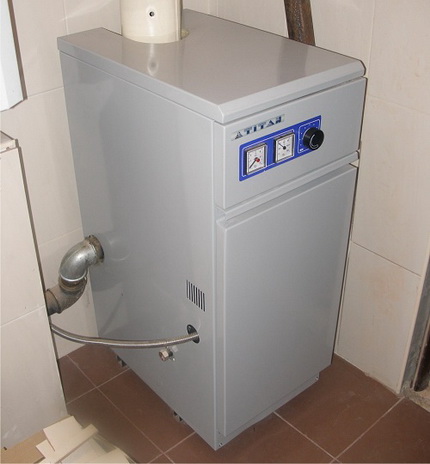

Газовите котли – най-практичният и икономичен вариант за отопление на помещения. Могат да се използват както в многофамилна, така и в частна къща.

Стъпка №3: Получаване на съгласуване с газовата служба.

Новият проект трябва да се съгласува с газовата служба, която обслужва участъка, на чиято територия се намира къщата. Обикновено процедурата отнема максимум три месеца и минимум една седмица.

На този етап вече можете да закупите газовото оборудване, защото за съгласуване освен проекта трябва да предоставите следните документи:

• технически паспорт на газовия котел;
• сертификати за съответствие и санитарно-хигиеничен;
• инструкция за експлоатация на отоплителния уред;
• заключение от експертиза за съответствие на устройството с всички технически изисквания.

Получаването на тези документи е много лесно. Производителят задължително ги прилага към своята продукция. След приключване на процедурата по проверка заявителят получава на ръце съгласувания проект, върху който в този случай ще бъде поставен специален печат.

Ако документът не е съгласуван, задължително трябва да се състави списък от мероприятия за коригиране на проекта. След извършването им се провежда повторно съгласуване.

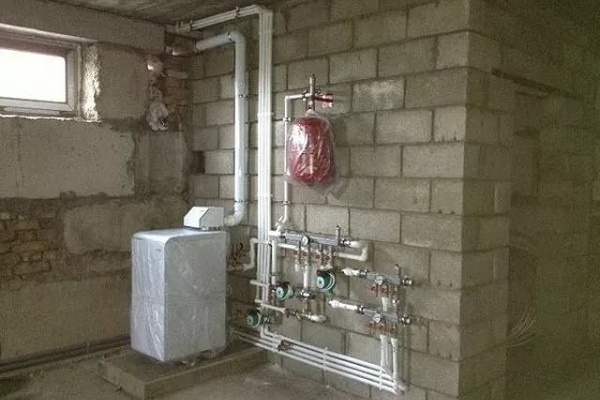

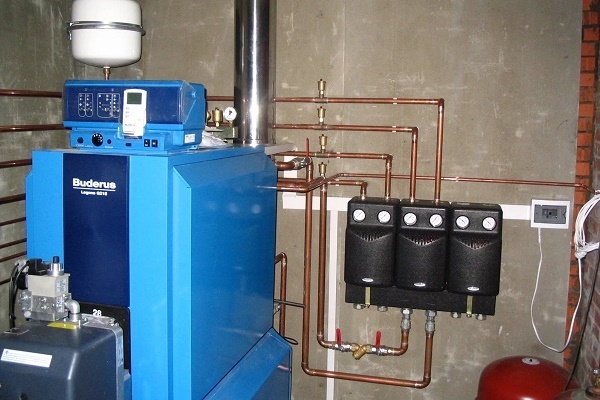

За монтаж на подов котел задължително се отделя специално топочно помещение, облицовано с негорими материали

Правила за оборудване на котелното помещение

Съгласно действащите СНиП газовият котел се монтира само в специално оборудвано помещение, което се нарича топочна.

Не може да се пренебрегва това правило, тъй като газовият котел се отнася към категорията на потенциално опасно оборудване и с него трябва да се работи изключително внимателно. В противен случай неизбежно ще последват глоби и е възможно възникване на аварийни ситуации.

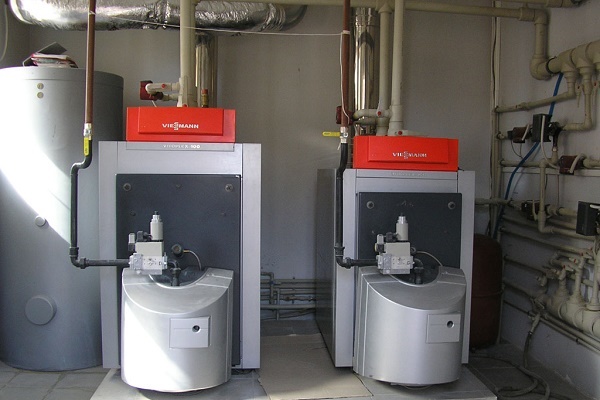

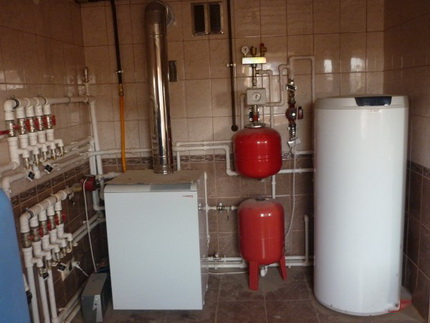

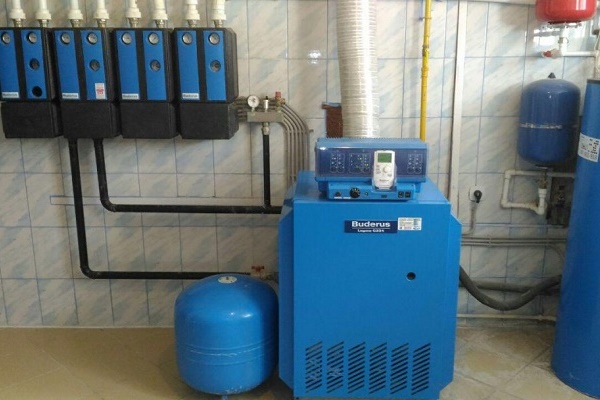

Оптималният вариант за монтаж на подов газов котел – организация на котелна, изолирана от жилищни помещения, оборудвана със система за приточно-смукателна вентилация

Първо трябва да се изчисли мощността на газовия котел, след което да се определи мястото за монтаж на котела. Инструкциите допускат поставяне на едноконтурни отоплителни уреди с мощност не по-висока от 60 kW във всяка стая на сградата. Повечето подови газови агрегати са едноконтурни, тъй като са предназначени за обслужване само на отоплителни системи.

Двуконтурните модели с каквато и да е мощност не могат да се монтират в кухнята. Те представляват котелни в миниатюра с вградена група за безопасност и собствен разширителен съд. За тях се обустройва топочна. Ако общата мощност на оборудването не надвишава 150 kW, то може да се монтира на всеки етаж.

По-мощни инсталации или групи от уреди могат да се монтират само на първия етаж или в сутерена. Във всички случаи газовите отоплителни котли са забранени за монтаж в жилищни стаи, бани и тоалетни.

Помещението, предназначено за топочна, трябва да има определени размери. Минималният му обем може да се изчисли по формулата: 0,2 m³, умножени по 1 kW мощност на уреда, но не по-малко от 15 m³.

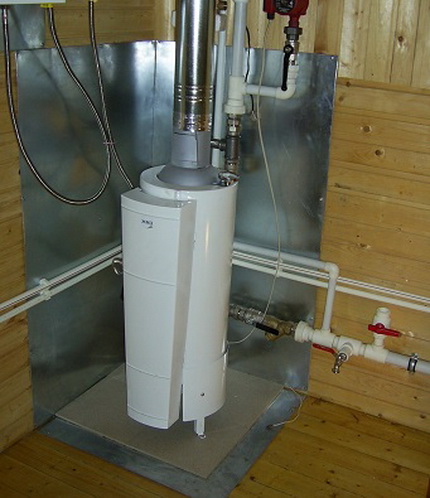

Ако стените на топочната са изпълнени от горими материали, те се покриват със специални огнеупорни накладки

Освен това към помещението се поставят редица изисквания:

• минималната ширина на вратата трябва да бъде 80 cm;
• минималната височина на тавана – 2,5 m;
• степен на огнеустойчивост не по-малка от 0,75 часа;
• наличие на естествено осветление, което се изчислява така: 0,03 кв. m площ на прозорец на всеки 1 куб. m обем на топочната;
• наличие на газоанализатор, свързан с автоматичен клапан, който ще прекъсне подаването на газ при изтичане;
• оборудване на ефективна вентилация;
• врата или стена, водещи към съседната стая, трябва да бъдат оборудвани с вентилационна решетка, чиято площ се определя по формулата: на всеки киловат мощност на отоплителния уред се падат 8 кв. см от конструкцията;
• осигуряване на свободен достъп до отоплителното устройство и спомагателното оборудване за извършване на ремонтни и обслужващи работи.

Тези изисквания са строго задължителни за изпълнение в случай на оборудване на горивно помещение за котел с отворена камера на горене. За агрегатите със затворена камера площта на помещението не е важна и изискванията към вентилацията са по-малко строги, тъй като за своята работа те не използват въздух от помещението, а го вземат отвън.

В горивното помещение се оборудва газоход. Неговият хоризонтален участък в пределите на помещението не трябва да надвишава 3 м.

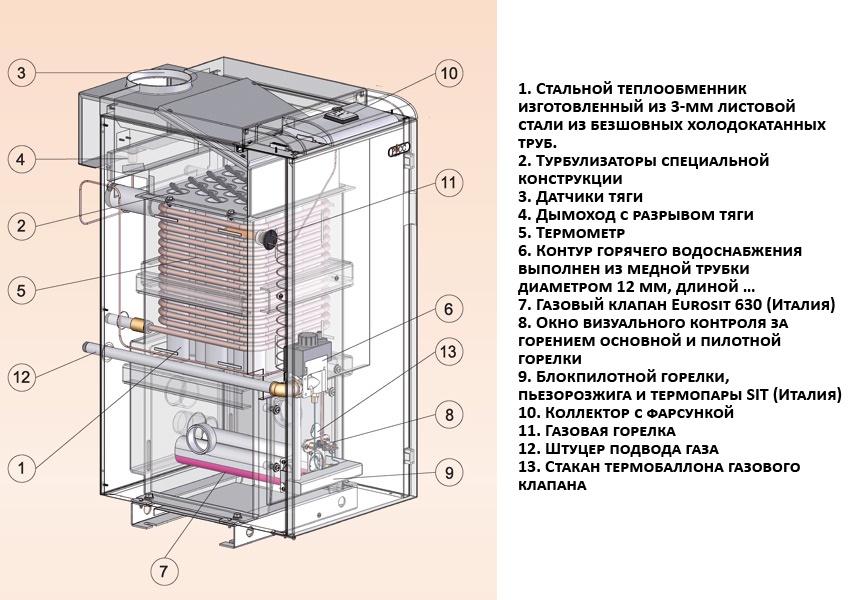

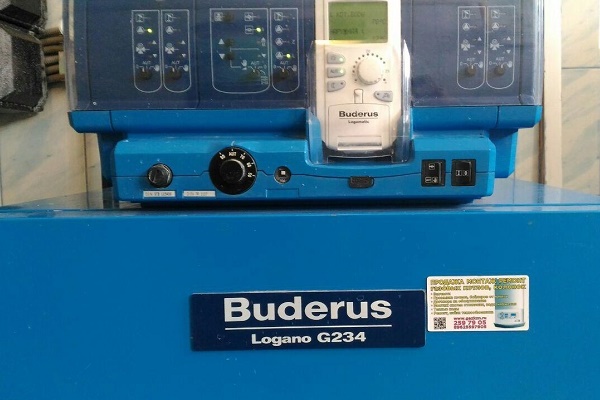

Процесът на инсталиране на газов котел до голяма степен зависи от неговото устройство. На фигурата е представена обща схема на устройството на такова оборудване (+)

При това броят на завоите не може да бъде повече от три. Вертикалният изход на димоотвода се издига над нивото на плоския покрив или над билото на скатния покрив не по-малко от метър. Материалите, от които се изпълнява конструкцията, трябва да проявяват устойчивост на агресивни термични и химически въздействия.

Многослойните материали, например, азбестоциментови тръби могат да се използват само на участъци, отдалечени от изпускателния патрубок на разстояние повече от 5 м.

В горивното помещение не трябва да има кухини или ниши, образувани от хоризонтални повърхности. Тук могат да се натрупват продукти на горенето, което е много опасно за човека.

Пространството пред отоплителния уред трябва да бъде свободно. Подът пред него се покрива с метален лист, чийто минимален размер е 1х1 м. Използването на азбестоцимент за тези цели е забранено, тъй като той бързо се износва и е вреден за здравето на човека.

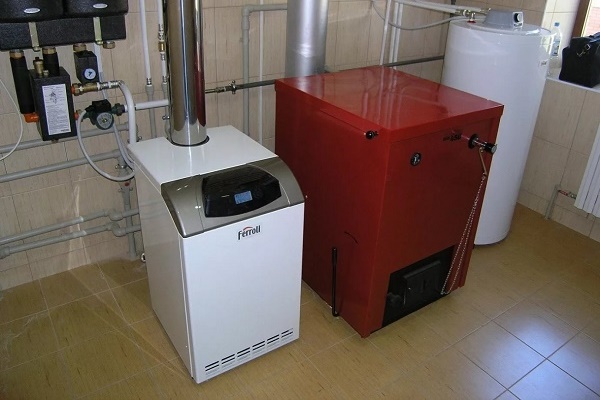

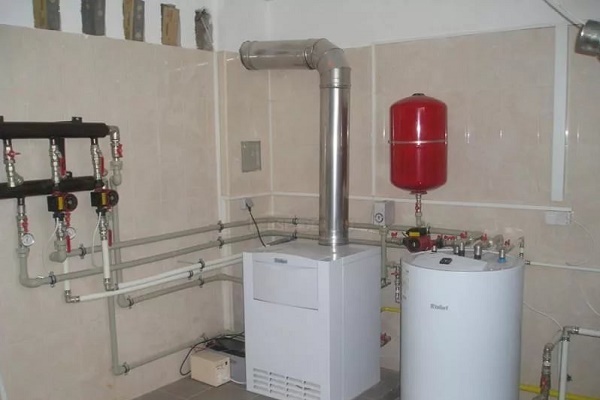

Преобладаващото количество подови газови агрегати е предназначено за нагряване на топлоносителя в отоплителни системи с естествен и изкуствен тип циркулация

Подготовка на помещението за извършване на монтажа

Преди началото на монтажа на отоплителния уред трябва да се завършат всички работи, свързани с оборудването на отоплителната система, инсталирането на радиатори, разпределението на водоснабдяването и топлите водни подове, ако те са налице. Освен това трябва да бъдат напълно инсталирани електрическата инсталация и канализацията.

Помещението на котелното също трябва да бъде готово. Под газовия котел се полага здрав под на основа на циментова замазка или се подготвя отделен фундамент.

Последният вариант не се счита за най-добър. Таваните, подът и стените, ако са декорирани с горими покрития, трябва допълнително да се защитят от евентуално запалване.

За целта се използват негорими накладки, изработени от покривна листова стомана, поставена върху огнеупорна подложка, например азбест. Дебелината на листа на последния не може да бъде по-малка от 3 мм.

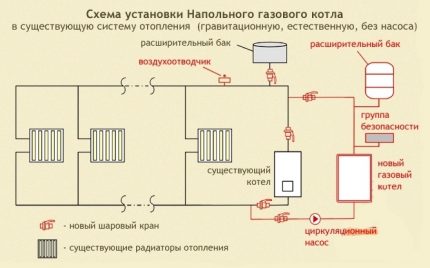

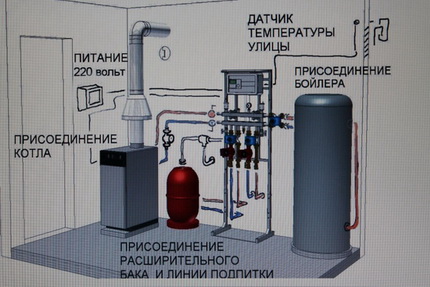

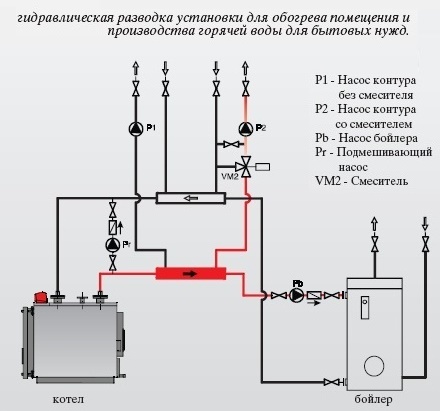

В зависимост от типа на подовия котел се различават количеството и видът на спомагателното оборудване. На фигурата е представена възможна схема на монтаж на системата в двойка със стенен агрегат.

При това изолацията трябва да излиза извън габаритите на корпуса на устройството по целия периметър минимум със 100 мм. Минималното разстояние от отоплителния уред до стената, изработена от негорими материали, трябва да бъде 100 мм.

Регламентира се и разстоянието от изпъкващите фрагменти на арматурата, горелките и уредите за автоматично регулиране до противоположната стена. То трябва да бъде не по-малко от 1 м.

Ако подът е изработен от горим материал, той трябва да се защити от евентуално запалване. За целта се използва площадка, изградена от бетонни блокове. Нейната височина трябва да бъде не по-малка от 100 мм.

Отгоре издигането се покрива със стоманен лист, чиято дебелина е най-малко 0,8 мм. Възможно е обособяване на площадка за монтаж на уреда от специални огнеупорни плочи.

Освен това е желателно да се монтира спомагателното оборудване, иначе котелът ще пречи да се направи това. Оптимално е предварително да се изготви схема на разположението му, за да се обмислят всички нюанси на подредбата.

Съгласно тази схема на стените и пода се набелязват крепежни отвори, след което се извършва монтаж на необходимите устройства. Отоплителният уред се монтира и свързва на последно място.

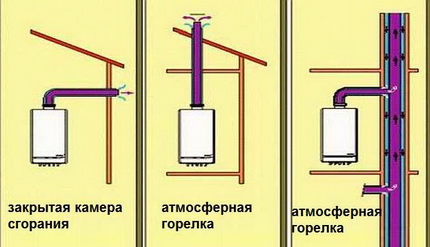

Варианти за обособяване на димоход за газови котли от различни типове

Комин: изисквания към изграждането

Преди да извършите сами монтажа на подов газов котел, трябва да подготвите димоотвода. Върху подготвената основа е желателно да поставите отоплителния уред, така че разстоянието между корпуса му и стената да бъде достатъчно за извършване на оглед и обслужване на устройството. След това да се набележи мястото за разположение на димохода.

Може да не поставяте котела, а разчертаването да се извърши на база на изчисления. При това трябва да се вземат предвид няколко нюанса.

Преди всичко, димоходът на газовия агрегат и отворът за него трябва точно да съответстват на типа на подовия котел. Така например, за модификации с отворена камера на горене се монтира димоотвод от разделителен тип с напречно сечение, съответстващо на мощността на уреда.

Например, за устройства с мощност под 30 kW диаметърът на тръбата трябва да бъде не по-малък от 140 mm, за по-мощни уреди от 40 kW се избира димоотвод с напречно сечение от 160 mm.

Апаратите със затворена камера на горене се оборудват със специални димоходи от коаксиален тип. В техническата документация на уреда производителят винаги посочва необходимия диаметър на димоотвода.

Освен това трябва да се помни, че тръбата, която ще свързва отоплителния котел с димохода, не трябва да бъде по-дълга от 0,25 м. Задължително е и обустройването на затварящ се отвор, през който ще се почиства конструкцията.

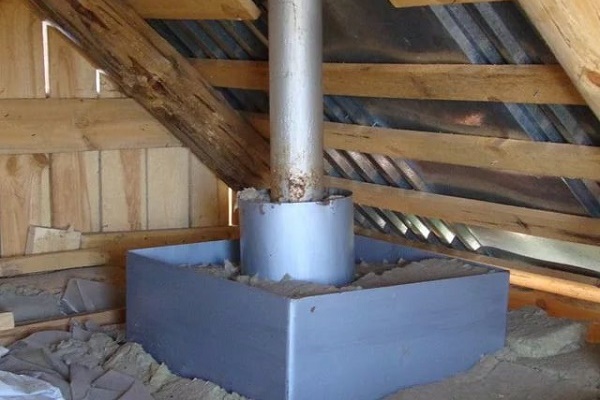

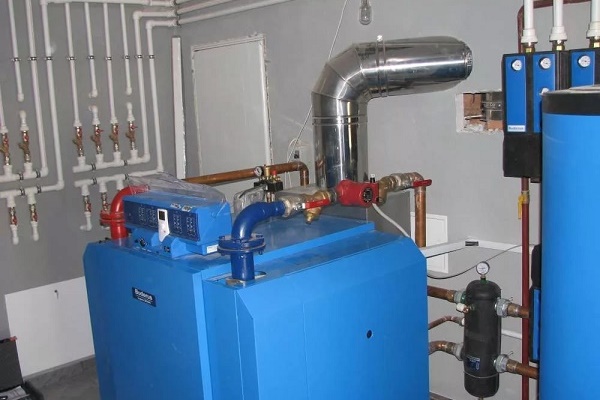

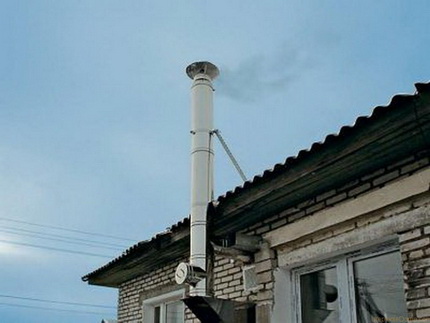

При обустройването на димохода е задължително стриктно спазване на всички норми за противопожарна безопасност

Димоотводът от котел, инсталиран в една от квартирите на многоетажна сграда, задължително трябва да се отвежда в общия димоход. Ако няма такава система, газовите служби не издават разрешение за инсталиране на котела. В частна къща всичко е много по-просто. Тук може да бъде монтиран димоход от почти всяка конфигурация. Важно е той да бъде безопасен и ефективен.

Съгласно действащите норми, тръбата на димоотвода не може да бъде монтирана в близост до прозоречен отвор. Минималното разстояние между тях е 0,6 м. Това е необходимо, за да се изключи възможността за връщане на отработените газове в помещението.

На практика понякога надзорните служби разрешават да се инсталира оборудване точно под прозорците. В този случай е необходимо да се направи така, че изпускателният патрубок да бъде максимално отдалечен от прозорчето или отварящата се крила на прозореца.

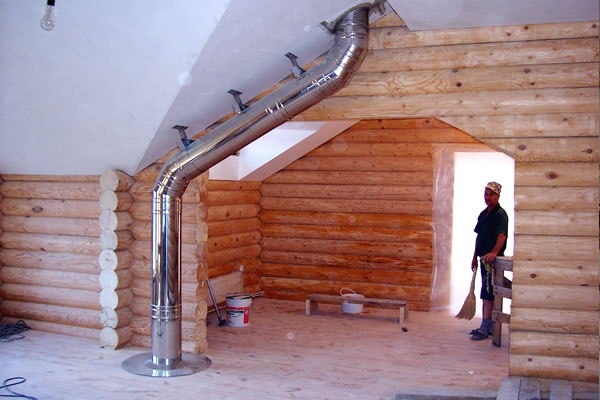

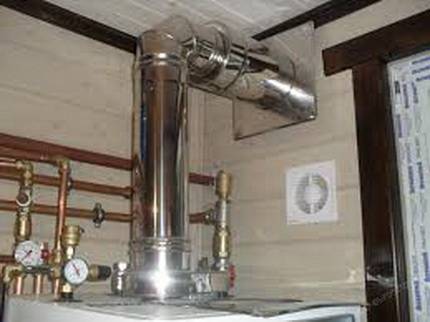

С особеностите на използване на стоманени димни тръби ще ви запознае фото-подборката:

Технология за монтаж на газов котел от подов тип

На първо място трябва да извадите устройството от опаковката и още веднъж да проверите неговата комплектация. За да знаете какво трябва да има в кутията, трябва да вземете експлоатационното ръководство, което производителят задължително влага в опаковката, и да проверите всичко според него.

Ако се установи липса, трябва незабавно да се обърнете към продавача. Същото трябва да се направи и когато по корпуса на уреда има следи от ремонтни работи, вдлъбнатини и подобни.

Друг важен момент – съпоставка на техническите данни. Тези, изписани от производителя върху корпуса на уреда, трябва точно да съвпадат с тези, вписани в техническия паспорт. При установяване на несъответствие трябва да се свържете с продавача.

От уреда се свалят всички заглушки, при необходимост се промиват тръбите. Така може точно да се уверите, че в тях няма случайни отпадъци, които биха могли да попаднат вътре по време на сглобяване.

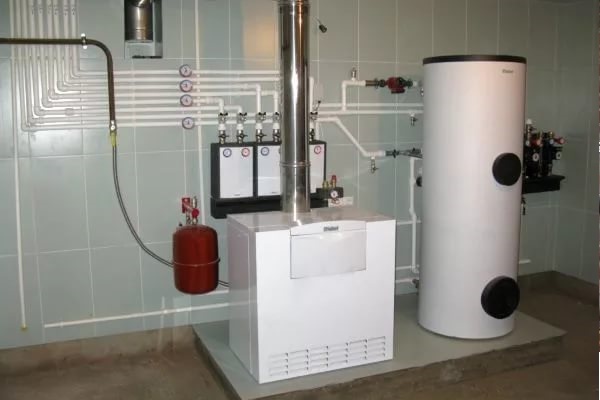

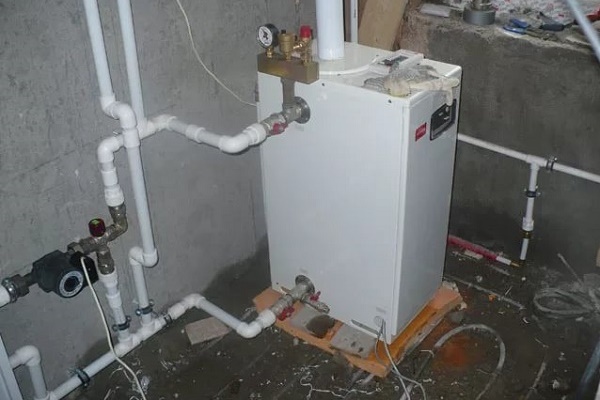

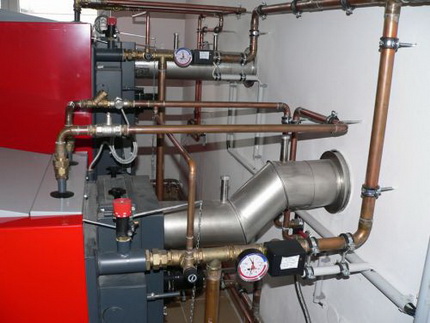

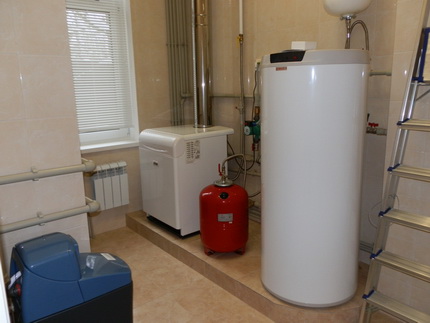

Подов газов котел се монтира върху здрав подиум, изработен от огнеупорен материал

Процесът на инсталиране на подовото оборудване може значително да се различава в зависимост от типа и модификацията на оборудването. В общи линии той представлява монтаж на уреда на определеното за него място, последващо свързване на комуникациите и обустройство на димоотвода. Подробно ще разгледаме всеки етап.

#1. Работи по инсталиране на отоплителния уред

Първо трябва да поставите оборудването на подготвеното за него място. Това може да бъде бетонна основа, малък подиум от огнеупорна плоча и т.н. Здравият дървен под се покрива с метален лист, който трябва да стърчи извън корпуса на котела с около 30 см по целия периметър.

За частни домове се използва друг вариант. Тук за отоплителните уреди се подготвя вдлъбнатина, намираща се на 0,3 м под нивото на пода.

Дъното на такъв джоб се залива с бетон, а стените се облицоват с всякакъв негорящ материал. Най-често с плочки. Газовият котел в подово изпълнение обикновено представлява доста масивно оборудване.

За транспортирането му се използват колелца, с които производителят най-често снабдява уреда. Уредът се поставя върху подготвената основа и внимателно се изравнява.

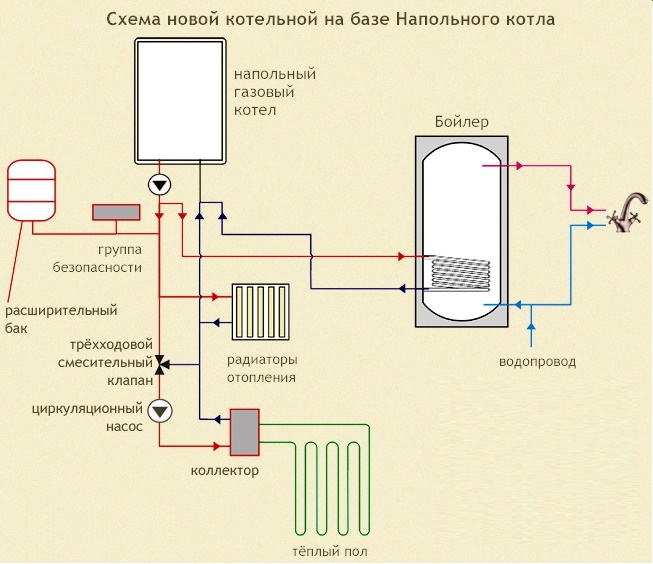

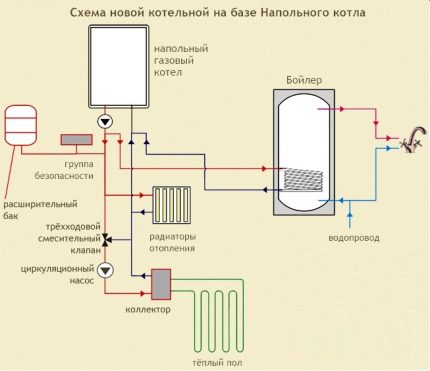

На фигурата е показана схема на един от вариантите за инсталиране на подов газов котел

Трябва да разбирате, че непрекъснатата работа на уреда до голяма степен зависи от точното му изравняване. Затова хоризонталността на инсталацията задължително се проверява с помощта на строителен нивелир.

Оборудването се изравнява на място с помощта на регулируеми крачета. Ако няма такива, под опорите се подлагат малки парчета от всякакъв негорящ материал, например метален лист.

#2. Извършване на монтаж на комина

Първо трябва да се направят отворите за комина. Още веднъж проверяваме диаметъра на предвидените детайли – той трябва да е малко по-голям от сечението на тръбата на димоотвода. Извършваме отвори в тавана и в покрива.

След това на изходящия патрубок на котела поставяте преходен адаптер, който ще бъде свързан с комина. Важен нюанс. Гофрирана тръба, както при монтажа на стенни уреди, в този случай е строго забранено да се използва.

Адаптерът трябва да се изработва само от ламарина. След монтажа на детайла монтирате тройник и така наречената ревизия, през която ще се извършва прегледът и почистването на димоотвода.

След това се закрепват останалите елементи: прави участъци от тръбата и колена. За преминаването на комина през тавана и покрива се използват специални детайли. Специално внимание тук трябва да се обърне на пожарната безопасност.

На горната част на комина се монтира специална наставка, която предпазва конструкцията от валежи, отпадъци и вятър.

Поради това участъците на преминаване през подовите плочи задължително се обособяват с помощта на незапалими материали. Димоотводът трябва да бъде монтиран с лек наклон към улицата. Точната стойност на наклона може да се научи от техническата документация на котела. Това е необходимо за безпрепятственото отвеждане на конденза, който неизбежно се натрупва в тръбата поради разликата в температурите.

Сглобената конструкция се закрепва здраво към стената или тавана с хомути и скоби. Стъпката на закрепване на първите е 2 м, на вторите – 4 м. Съединенията на елементите се препоръчва да бъдат усилени, като за целта те се обтягат с хомути, стегнати с болтове или тел.

Изведената на повърхността на покрива или на стената тръба се издига до необходимата височина, след което задължително се монтира накрайник, който ще предпазва комина от валежи, отпадъци и вятър.

С технологията на сглобяване и монтаж на коаксиален комин можете да се запознаете в популярна статия на нашия сайт.

#3. Свързване на отоплителната система

На този етап трябва да свържете котела към изходния и захранващия тръбопровод на отоплителната система. За едноконтурен уред на това работата приключва. За двуконтурен ще е необходимо да се извърши и свързване към водопровода.

Първо свързвате тръбите на отоплението. В зависимост от действащата отоплителна система, която може да бъде както дву- така и еднотръбна, броят на тръбите за свързване може да бъде различен.

Всички съединения трябва да се изпълняват в строго съответствие с правилата и нормите, както и със задължителна херметизация.

Във всеки случай специалистите настоятелно препоръчват да се инсталира мрежест филтър за грубо почистване за защита на котела от частици котлен камък и мръсотия, които могат да попаднат в него от топлинната магистрала.

Отоплителният уред не е много чувствителен към качеството на топлоносителя, но ако неговите параметри се различават значително от тези, които производителят препоръчва, следва допълнително да се инсталира оборудване за почистване.

Това може да бъде, например, полифосфатен дозатор или друга подобна система. На връщащата и на захранващата линия е желателно да се монтират спирателни кранове, което ще помогне да се предотврати завъздушаване на радиаторите и ще направи ремонта на отоплителния уред по-удобен.

Всички съединения на елементите се извършват стриктно по правилата със задължително уплътняване. За уплътняване на резбата могат да се използват познатите кълчища и боя или по-съвременни средства.

Процедурата за свързване на котела към водопроводната мрежа се провежда практически аналогично. Също така настоятелно се препоръчва монтирането на филтър, за да се избегне попадането на нежелани замърсявания в устройството. На водопроводните тръби е желателно също да се монтират спирателни кранове.

Най-добре е да се използват така наречените „американки“ с разглобяеми съединения, което позволява бързо да се сменя износеният възел при необходимост и значително улеснява монтажа.

За уплътняване на съединенията на газовите тръби може да се използва само кълчища

#4. Свързване към газовата мрежа

Трябва да се знае, че според нормите за инсталация на газови подови котли тази операция може да извършва само специалист с разрешение. Може да се свърши работата самостоятелно, но проверката на сглобката и първото пускане ще бъдат направени все пак от поканен професионалист.

Работите по свързването се изпълняват изключително внимателно и точно. Започват с присъединяване на газовата тръба към съответстващия й елемент на отоплителния котел.

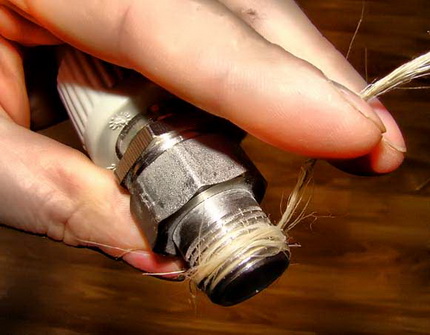

Като уплътнител може да се използва само кълчища. Никакъв друг материал няма да даде необходимата херметичност на съединението. Задължително е монтирането на спирателен кран, който допълнително се оборудва с филтър.

При това газовиците настоятелно препоръчват да се монтира качествена система. Недостатъчно ефективният филтър може да провокира повреда на котела.

За свързване се препоръчва използването на медни тръби, чийто диаметър може да варира от 1,5 до 3,2 см, или специални гофрирани маркучи. Във всеки случай трябва да се обърне особено внимание на качеството на уплътняване на съединенията. Тъй като газът има свойството да се просмуква от неплътни съединения и да се натрупва в помещението, което крие риск от създаване на взривоопасна ситуация.

След филтъра трябва да се намира гъвкаво съединение, което се изпълнява само с помощта на гофриран маркуч. Гумените части са строго забранени, тъй като с течение на времето по тях се появяват пукнатини, които създават канали за изтичане на газ.

Гофрираните детали се закрепват на тръбата на котела с помощта на накидна гайка. Задължителният елемент на такова съединение е паронитна подложка.

След инсталирането и свързването на газовия отоплителен агрегат е необходимо да се провери качеството на връзките и възлите. Най-простият начин за проверка е нанасянето на сапунен разтвор върху съединението. Ако се появят мехурчета, значи има теч.

#5. Извършване на пробен старт

На това основните работи по свързването на газовия котел приключват. Изключение правят уредите със затворена горивна камера. За тях е необходимо да се осъществи свързване към електрическата мрежа. Най-добре е това да стане чрез стабилизатор.

След това системата може да се напълни с топлоносител. Това се прави възможно най-бавно, за да се изтласка по-голямата част от въздуха, който се намира в нея. Течността се изпомпва до достигане на налягане от 2 атм.

Внимателно се проверяват всички връзки за възможни течове. След като представителят на газовата служба прегледа извършеното свързване и разреши подаването на газ, трябва също така внимателно да се прегледат всички връзки и на този тръбопровод. Те трябва да се намажат със сапунен разтвор и да се уверите, че няма мехурчета. Сега може да се извърши първият пуск на оборудването.

С представителя на газовата компания, извършила инсталирането на оборудването, следва да се сключи договор за обслужване, съгласно който организацията се задължава да провежда редовни прегледи за изучаване на техническото състояние и ремонт на агрегата при необходимост.

Изводи и полезно видео по темата

Видео #1. Как правилно да инсталирате подов котел:

Видео #2. Как да избегнете грешки в процеса на монтаж на подов уред:

Видео #3. Пример за извършване на монтаж и свързване на газов котел:

Самостоятелният монтаж и свързване на газов котел от подов тип спада към изключително отговорните операции, тъй като от правилното им изпълнение пряко зависи безопасността на всички обитатели.

Не бива да се захващате с тази задача, ако нямате опит в извършването на такива работи. По-добре е да поканите специалисти. Самонадеяността и лекомислието могат да излязат твърде скъпо.

Можете да споделите личен опит в областта на монтажа и свързването на газов котел, да зададете въпроси за изясняване на спорни моменти, да дадете полезен съвет в разположения под текста на статията блок. Интересува ни вашето мнение относно изложената информация. Моля, коментирайте.
