Медни тръби за отопление: видове, специфика на маркировката + особености на приложение

При сглобяването на отоплителни кръгове медните тръби не се използват много често. Тяхната цена не привлича много собствениците на частни къщи и апартаменти. Въпреки това, ако монтажът е извършен правилно, високата цена на медния тръбопровод ще се изплати с много години експлоатация без разходи за ремонт.

Ще ви разкажем как правилно да изберете медни тръби за отопление. В представената от нас статия са посочени особеностите на маркировката, описани са начините на свързване на компонентите. Самостоятелните собственици ще намерят при нас инструкции за сглобяване на отоплителни системи.

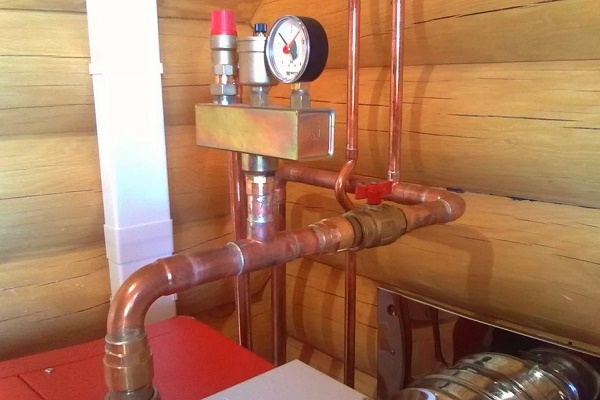

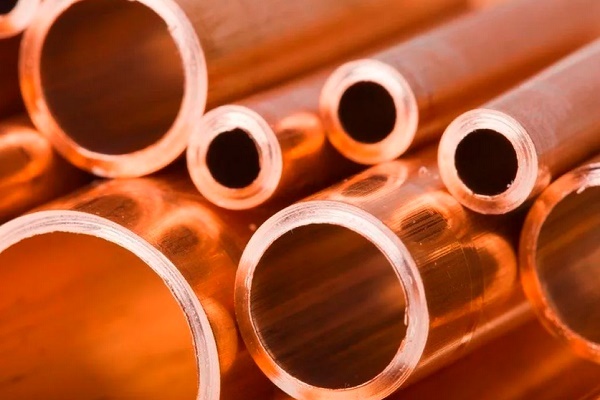

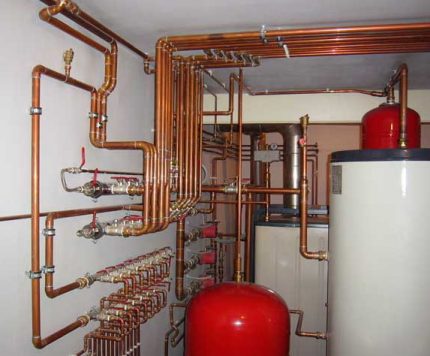

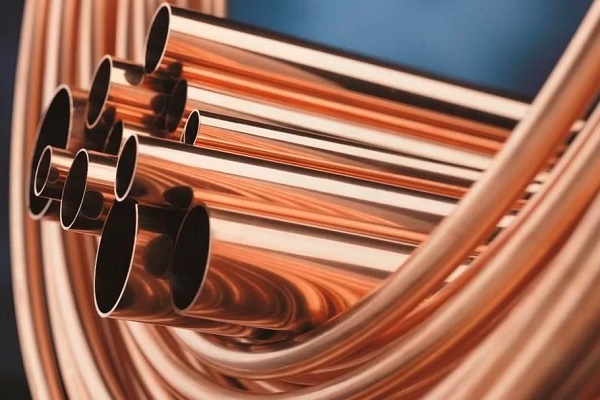

Видове медни тръби

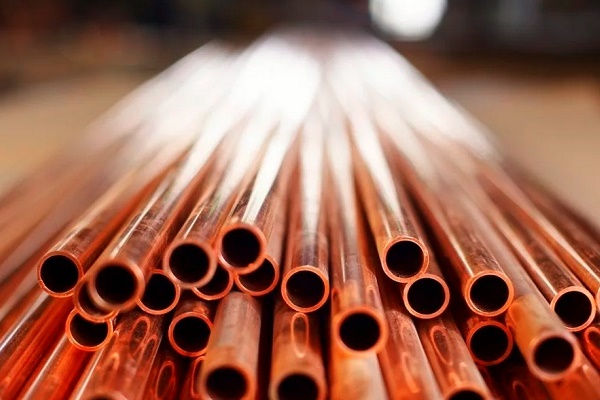

Съществуват две големи групи медни тръби: дебелостенни и тънкостенни. Тръбите, които влизат в първата група, имат повишени якостни характеристики. Произвеждат ги безшевно и чрез заваряване.

Тръбите от втората група са намерили приложение в корабостроенето и автомобилостроенето, авиацията, т.е. там, където комуникационните системи трябва да имат малко тегло и голяма якост. Сечението на медните тръби може да бъде както кръгло, така и правоъгълно, квадратно. В отоплителните системи профилните тръби обикновено не се използват.

При дебелостенните тръби сечението е кръгло, дебелината на стената варира в диапазона 0,8 – 10 мм. При производството им се използват различни марки мед: М1, Мр3, Мр1 и други. Цифровият индекс тук обозначава степента на чистота на сплавта. Това не се отразява на характеристиките на самата тръба. Тънкостенните тръби имат дебелина на стената от 0,15 до 0,7 мм.

Държавният стандарт допуска измерване на медни тръби както в метричната система, така и в инчове. В означението на първите се посочва външният диаметър, а на вторите – вътрешният. Маркировката на тръбите, използвани при монтажа на отоплителни системи, се извършва в инчове.

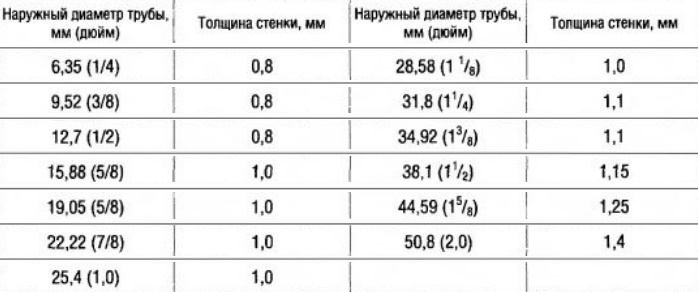

Тук всички съществуващи диаметри на медни тръби са събрани в таблица. Като се използват тези данни, може лесно да се подберат компоненти за монтажа на отоплителната магистрала.

За изработване на вътрешни топлообменници се използват медни тръби с диаметър до 10 мм. Този диаметър в съчетание с високоефективен пренос на енергия гарантира максимална отдача от функционирането на това устройство.

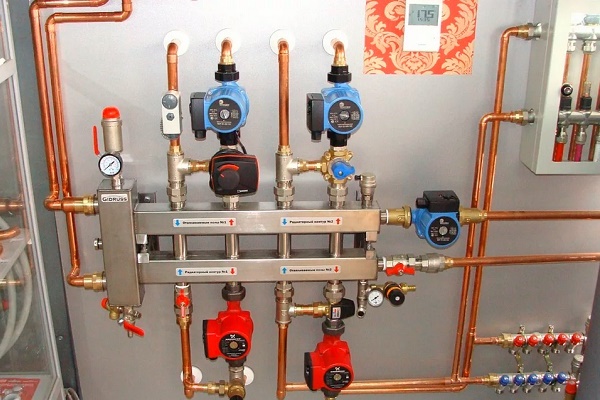

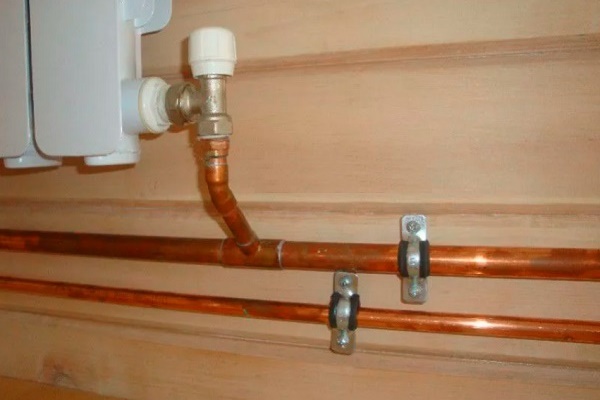

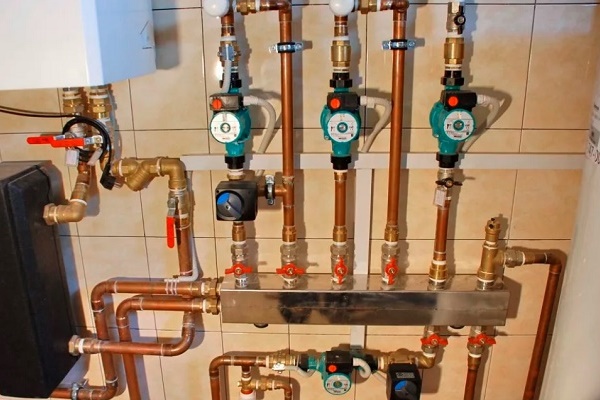

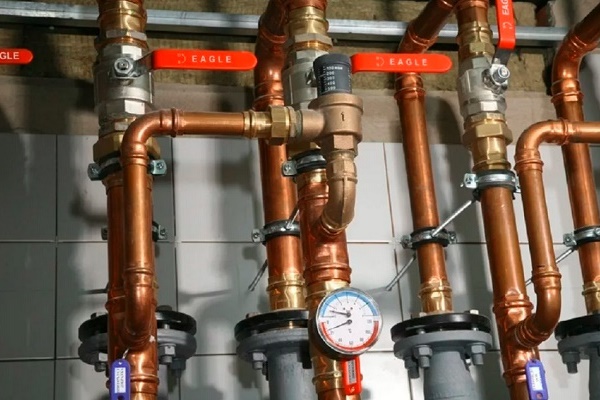

Тръби от 3/8 инча и повече се прилагат в самите отоплителни системи. Те осигуряват ефективно отопление с малки енергийни разходи.

Специфика на разчитане на маркировката

Нормативният документ, определящ стандартите за медни тръби, използвани за отопление, е ГОСТ 617-2006. В него са посочени изискванията за марката мед, диапазона на сеченията, дебелината на стената.

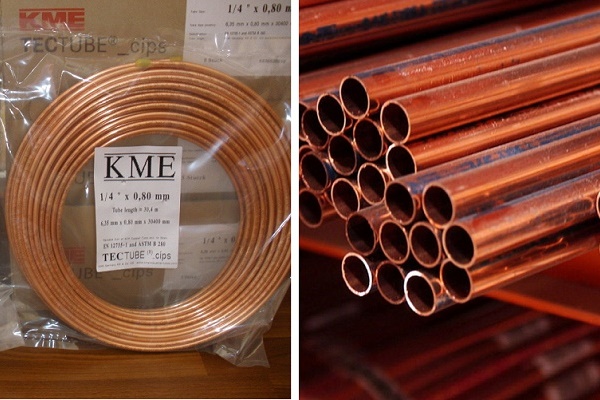

Медните изделия имат своя маркировка, при разчитането на която може да се научат характеристиките на тръбата:

1. Способ за изработване. Означава се с буквите Д и Г. Първата показва, че тръбата е студено деформирана и изтеглена. Изработва се с дължина от 1,5 до 6 м. Втората – изделието е изработено чрез пресоване. Съгласно нормативните изисквания, се изработва с дължина от 1 до 6 м.
2. Геометрия на сечението на тръбата. КР — сечение във вид на кръг.
3. Точност на изработка. Букви Н и П. Н – нормална, П – повишена.
4. Състояние. М, П, Т, Л, Р, Ч. Тези индекси означават съответно тръба мека, полутвърда, твърда, мека с повишена пластичност, полутвърда с повишена здравина, твърда с повишена здравина.
5. Дължина. НД – индексът показва, че тръбата е немерна, МД – обозначава мерна тръба, КД – кратна мерна, БТ – в бунти.
6. Специални условия. У – дължината на тръбата в бунти е увеличена, Б – тръбата има повишена точност по отношение на дължина, К – тръбата има повишена точност по отношение на кривина.

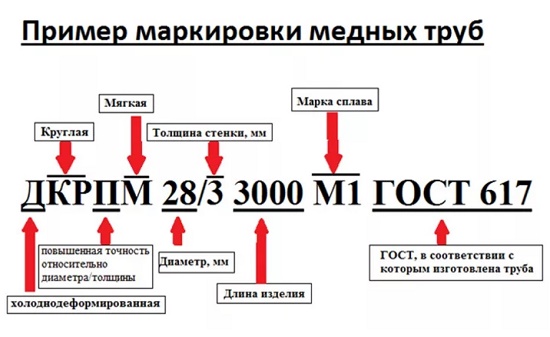

За нагледност пример: да предположим, че на тръбата има маркировка във вид ДКРНМ 32 х 3 х 3000 М2 Б.

Може да се дешифрира така: студено деформирана тръба с кръгла форма на сечението, нормална точност, изработена от мека мед, с външно сечение 32 мм и дебелина на стената 3 мм. Представлява мерен отрез с дължина 3000 мм, произведен от мед марка М2.

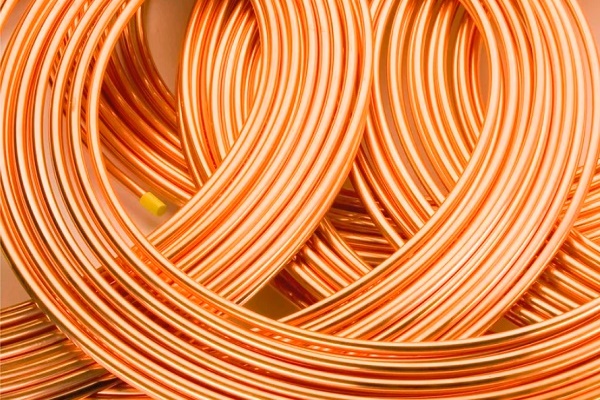

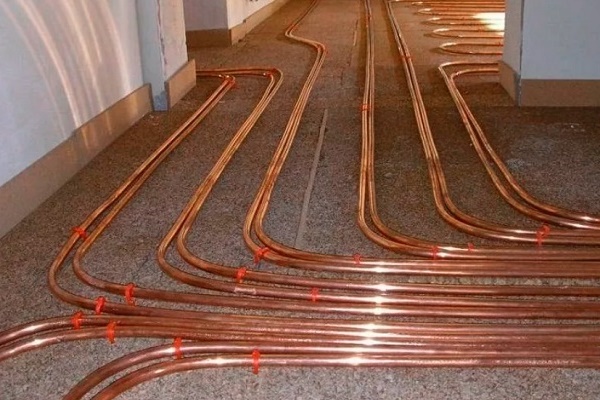

За отопление основно се прилагат твърди тръби. Меките тръби е целесъобразно да се използват за устройство на топъл под, където се изисква да се изпълнят голям брой завои.

В процеса на производство медните тръби могат да бъдат подложени на термична обработка и тогава ги наричат отгряти. Когато този етап се изключи от технологичния процес, на изхода се получават неотгряти тръби.

И трите вида медни тръби подхождат за обзавеждане на частни домове, тъй като налягането в отоплителните контури в тях никога не надвишава стойностите, посочени дори за меките сортове.

Маркировката изглежда по следния начин:

Ако умеете правилно да дешифрирате маркировката на тръбите, вие никога няма да придобиете за устройство на отопление изделия, предназначени за монтаж на водопровод.

В първия случай изделията придобиват пластичност, но губят устойчивост на деформации. Тръбите, изработени без отгряване, притежават повишени якостни характеристики, но да се огънат е практически невъзможно.

Предимства на тръбопроводите от мед

Всички превъзходства на медните тръби произтичат от уникалните свойства на този материал, изделия от който:

1. Безвредни са и притежават бактерицидни качества.
2. Дълго не стареят и не губят своите експлоатационни характеристики.
3. Устойчиви са на корозия и ултравиолетови лъчи. Работят в широк температурен диапазон — от -200 до +350 °C.
4. Невъзприемчиви са към въздействието на хлора, който се намира в чешмяната вода.
5. Имат висока топлопроводимост, което повишава КПД на отоплителната система.
6. На повърхността на медните тръби, които имат нисък коефициент на грапавина, не се образува налеп.
7. Устойчиви са на замръзване. Тръбопроводът не се разрушава и не губи своите първоначални характеристики, подлагайки се на замръзване до четири пъти.
8. Способни са да запазват якостните свойства под въздействие на налягане, достигащо 200 – 400 атмосфери.
9. Устойчиви на вибрации.
10. Имат широк асортиментен ред.
11. Подлежат на 100% рециклиране.

Често мнозина се въздържат от избора на медни тръби за отопление заради високата цена както на самия тръбопровод, така и на консумативите.

Изграждането на отопление от медни тръби е съпроводено с покупка на разнообразни крепежни елементи, съединители и арматура. Общата им стойност е около 30% от сумата, похарчена за тръбите.

Медните тръби са леки, могат да се режат, огъват и запояват. Най-търсеният метод за свързване на медния тръбопровод е запояване при високи температури със сребърно-бронзов припой. По-бърз монтаж се осъществява с помощта на фитинги.

Особености при избора за отопление

Медта има свои индивидуални особености, които налагат както експлоатационни, така и технически ограничения за тяхното използване. Тези моменти задължително трябва да се вземат предвид при монтажа на отоплителната система.

Въпреки че медните тръби са известни със своята здравина, спокойно понасяйки скокове на налягане, температурни промени и многократно замръзване, те слабо се противопоставят на механични въздействия. Ето защо при полагането на тръбопровода трябва да се предвиди защита от удари.

Такава топлоносител като водата съдържа пясък и други суспендирани частици. Резултат от въздействието им върху меката мед е ерозия. За да се избегне това явление, в системата е необходимо да се включат филтри за пречистване на водата.

Върху експлоатационния срок на тръбите оказва влияние и твърдостта на водата. Стойността на този показател в милиграми под 1,42 и над 3,1 значително намалява тяхната дълготрайност. Обяснява се с това, че хлорът, разтворен във водата, реагира с оксидната пленка, която присъства по стените на тръбата. В резултат се получава здрава защитна броня.

При несъответствие на показателите за твърдост на водата на нормите, този защитен слой започва да се разрушава, след което благодарение на присъствието на хлор се извършва неговата регенерация. Ако този процес се повтаря многократно, ресурсите на медта се изчерпват.

При свързване на тръбопровода чрез запояване, трябва да се изключи прегряване, което се отразява отрицателно на якостта. Флюсът, който остава след запояване, трябва задължително да се отстранява, тъй като може да предизвика корозия.

Ако се налага да се огъне медна тръба, трябва да се използва специален инструмент за това. Неуспешно огъната тръба може да се поправи веднъж, а след това остава само да се отстрани смачканият участък.

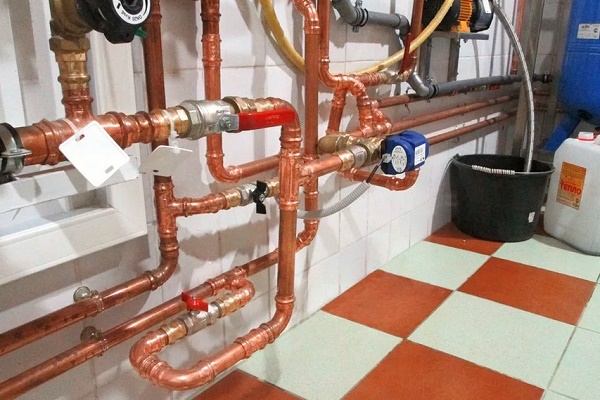

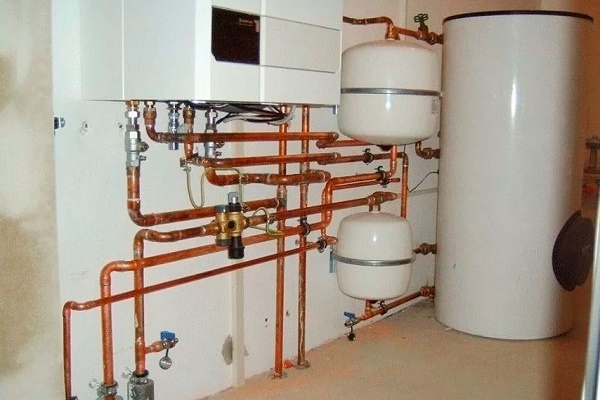

Идеалният вариант е монтажът на отоплителната система от едни и същи тръби. Ако по някаква причина това не е възможно, трябва да се използват преходни фитинги – месингови или бронзови. Преходниците от други материали не могат да осигурят електрохимична съвместимост.

Медните тръби могат да се монтират дори при много ниска температура, затова такава отоплителна система е рационално решение за региони, където студеното време е нормално явление.

За да не корозират тръбите от други материали под влияние на медта, е необходима определена последователност на свързване на такъв комбиниран тръбопровод спрямо вектора на движение на водния поток. Медните тръби трябва да се монтират след елементите, изработени от други метали.

Ако е планирано инсталиране на отоплителна система с полагане на тръби вътре в стената, трябва да се използват медни тръби в пластмасова обвивка. Тя ще изпълнява не само ролята на топлоизолация, но и ще предпази метала от разрушаване. Пагубно влияние върху медните тръби оказват и блуждаещите токове.

Съединяване на медни тръби

Свързването на медни тръби се осъществява по различни методи. Най-популярни са 2 подхода към този въпрос: запояване и сглобяване с използване на компресионни или прес-фитинги. Основно се изпълняват неразглобяеми и условно разглобяеми съединения.

В такъв тръбопровод практически няма допълнителни детайли, освен елементите, с помощта на които към тръбопровода се свързват уредите. За монтаж на системата по този метод са необходими специални приспособления. Без подходяща квалификация свързването чрез заваряване или запояване е трудно да се изпълни.

Прилагането на фитинги улеснява монтажа, изисква по-малко усилия и съкращава времето за сглобяване на тръбопровода. Съединението от този вид може да бъде разглобяемо и неразглобяемо.

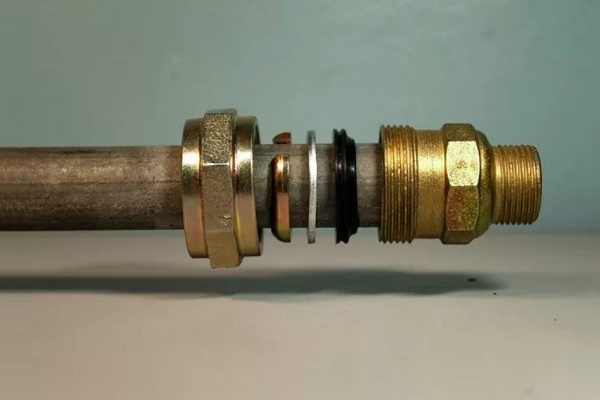

Разглобяемо съединение се получава с използване на самофиксиращи се, резбови и компресионни фитинги. Този метод усложнява конструкцията, съединенията трябва периодично да се проверяват, но пък монтажът може да извърши дори човек без опит.

Неразглобяеми обжимни съединения

За да съединят медните тръби, производителите пускат специални фитинги, които се различават по предназначение, начини на монтаж и материал, от който са изработени.

В зависимост от предназначението съществуват следните фитинги:

1. Колена, които са необходими за съединяване на тръби с различно сечение при ъглови съединения.
2. Кръстовки, които също се наричат тройници и се използват при монтаж на отклонения от основния тръбопровод.
3. Муфи, използвани по прави трасета за свързване на медни тръби с различни диаметри.
4. Цангови шуцери, които се използват при монтажа на автоматика в отоплителната система.

За медни тръби най-често се избират обжимни фитинги от мед, месинг, бронза. Понякога фитингите от месинг се обработват с никел за придаване на допълнителна здравина.

Месинговите елементи за свързване на медни тръби струват по-евтино от медните, а по здравина не отстъпват на неръждаемото стомана. Всички фитинги, независимо от производителя, имат размери, регламентирани от международни стандарти, и са взаимозаменяеми.

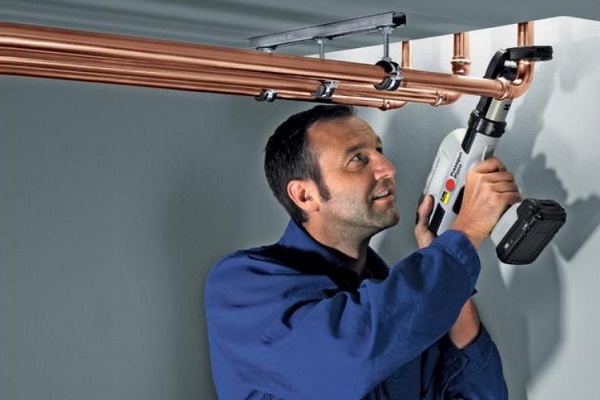

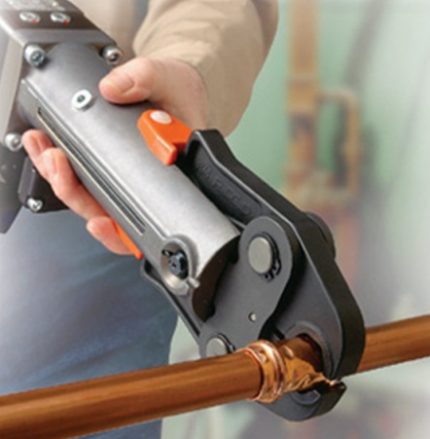

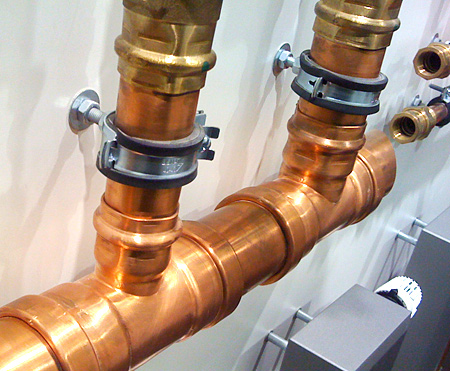

Неразглобяемо – това е съединение чрез пресоване. Тъй като медта е много пластична, монтажът се извършва с помощта на прес-фитинги и обжимни втулки. По херметичност и здравина такова съединение може да се сравни с запояване и е по-здраво от компресионното.

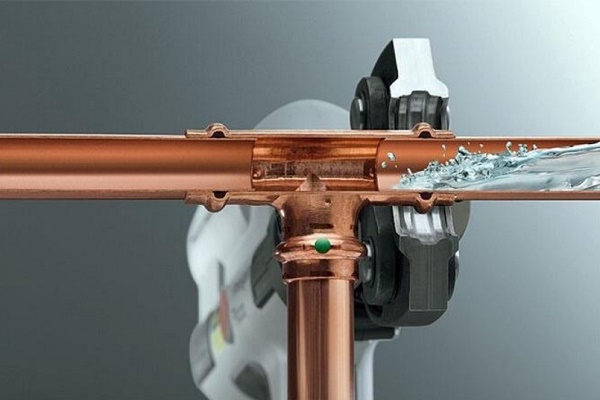

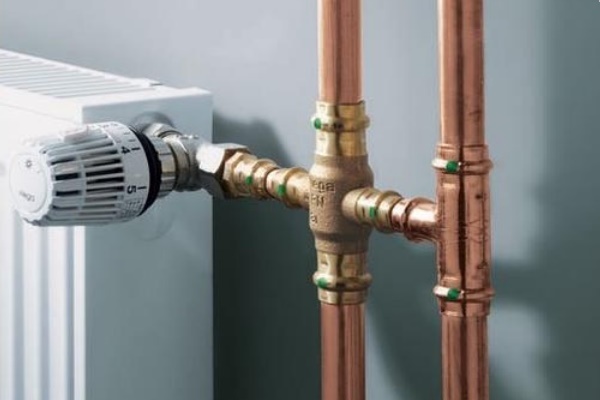

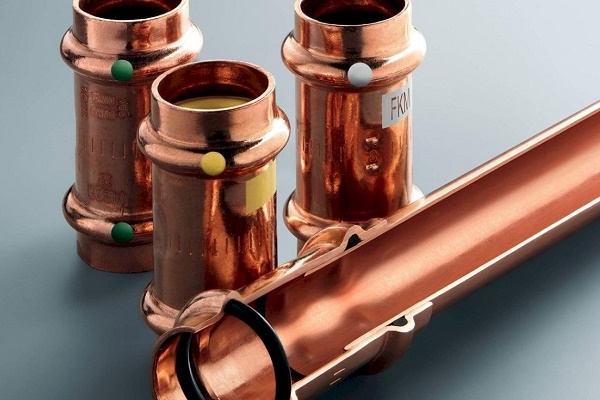

Визуално прес-фитингите приличат на съединителите за капилярно запояване. Разликата е в наличието на уплътнителен пръстен от висококачествен полимер.

За да се съединят тръбите посредством прес-фитинг, те се нарязват на парчета с нужната дължина, почистват се краищата, калиброват се. След това краищата се вкарват в съединителя и се захваща съединението с помощта на специални клещи.

При монтажа на отоплителна система с използване на медни тръби с малък и среден диаметър основно се прилага нискотемпературно запояване. Заваряване се прилага, когато се използват тръби с голямо сечение. Методът на пресоване е търсен при изграждане на подово отопление.

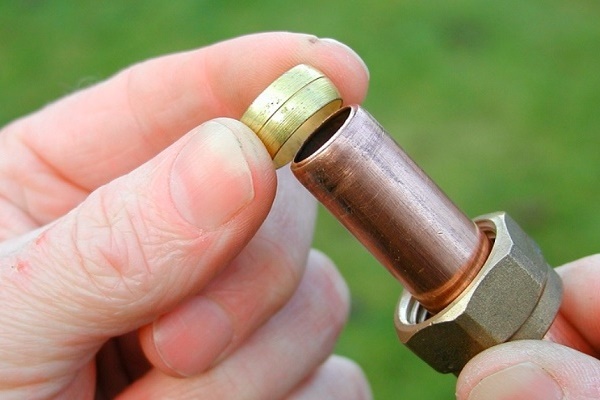

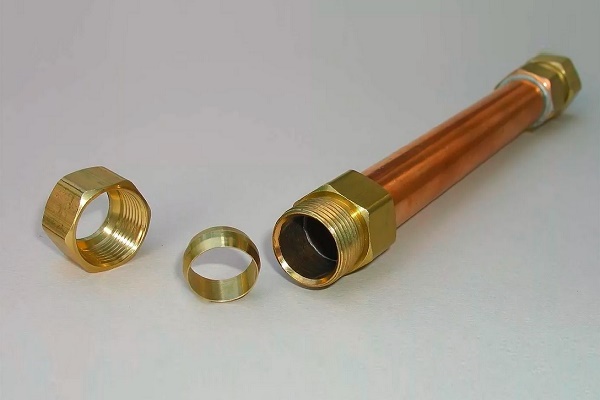

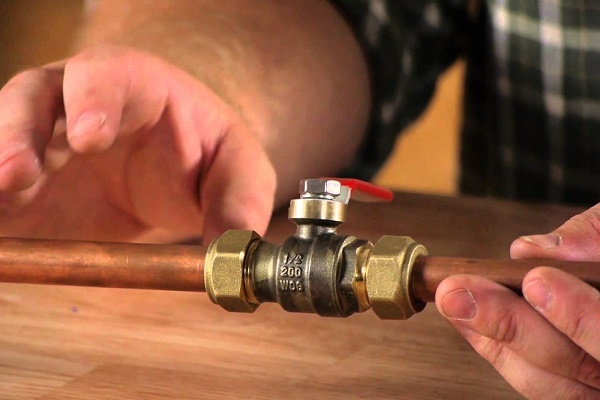

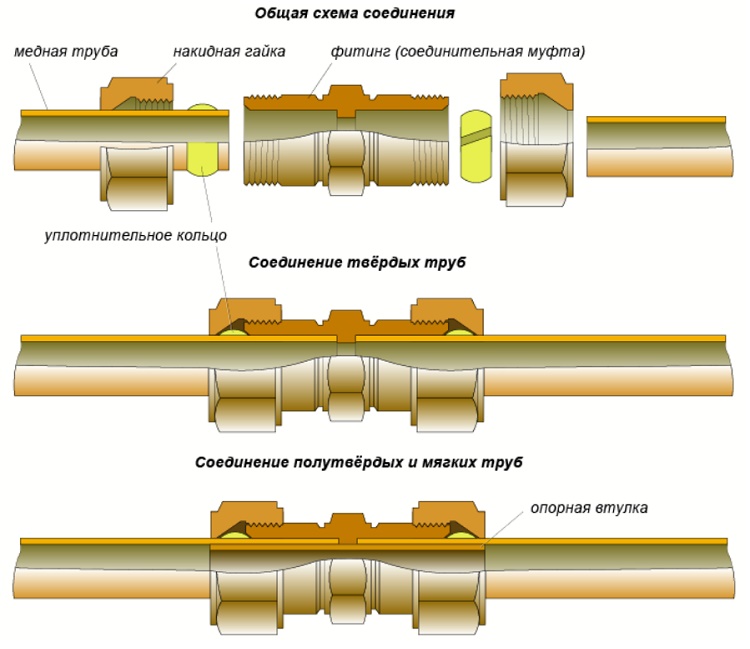

Компресионни разглобяеми съединения

За монтажа на компресионни фитинги няма нужда нито от специално оборудване, нито от използване на открит огън. Всичко, което е необходимо, са гаечни ключове, дорник-калибратор, резачка. За изпълнението на такива съединения са необходими цангови или обжимни фитинги.

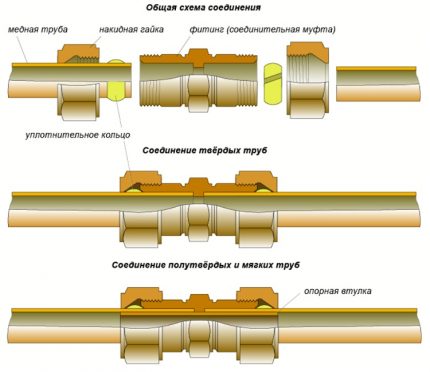

Срещат се 2 типа компресионни фитинги – с единия, който има индекс А, се съединяват твърди и полу-твърди тръби, а с другия, обозначен с индекс В, се извършва съединение на меки и полу-твърди тръби. В състава на фитинга влизат корпус, обжимна гайка, обжимно медно пръстен, което при натиск се сплесква.

По този начин съединението става херметично и устойчиво на вибрационна умора. Съединението се извършва по същата схема, както при монтажа на прес-фитинги.

Свързваните краища на сегментите на медни тръби се почистват, с помощта на калибър се проверява геометрията на сечението, надява се обжимният пръстен, вкарват се краищата на тръбата във фитинга до упор. Гайката първо се затяга на ръка, а когато тръбата стане неподвижна спрямо съединителя, се взема инструмент и се извършва достягане.

Обжимни фитинги тип А понякога се прилагат не само за свързване на тръби, изработени от твърда мед, но и за изделия от мека мед. В последния случай вътре се поставя опорна втулка, за да се избегне деформация на краищата на тръбата.

Върху здравината на съединенията на медни тръби с помощта на фитинги, отслабващо действа температурната нестабилност и скоковете на налягане. След определено време настъпва износване на уплътненията. За да се осъществява надзор над това слабо звено на системата, съединителите трябва да се разполагат така, че да има лесен достъп до тях.

Не може да се нанася резба на тръби от мед. За тяхното съединяване с резбови детайли се произвеждат специални преходници. Конструкцията им предвижда наличие на муфа, която свързва фитинга с тръбата чрез пресоване или запояване и резба от противоположната страна.

Аварийни ситуации в отоплителна система, сглобена от медни тръби, са изключително рядко явление, но ако се случи, тръбите с еднакъв диаметър временно се съединяват със стягащи муфи. Трябва да се знае, че всички видове съединения не намаляват якостните характеристики на отоплителната система.

Фитингите увеличават дебелината на стените на тръбата, а на мястото на заваряване с течение на времето съединението става по-здраво, надвишаващо здравината на самия тръбопровод.

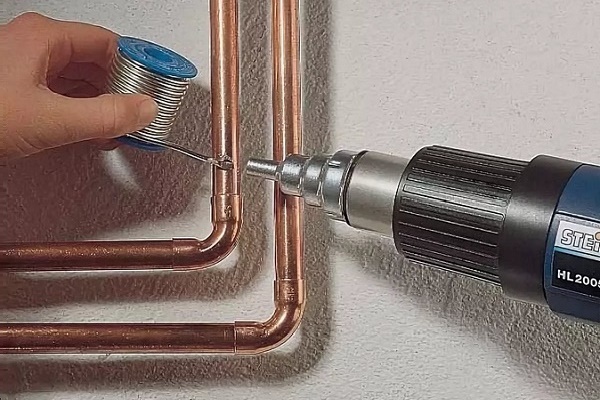

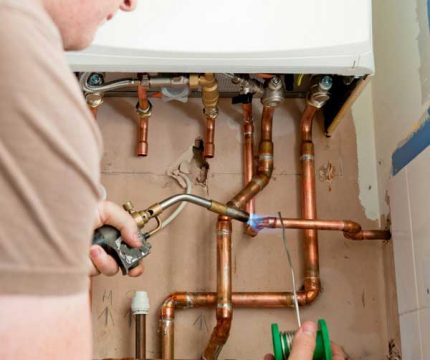

Медни фитинги за запояване

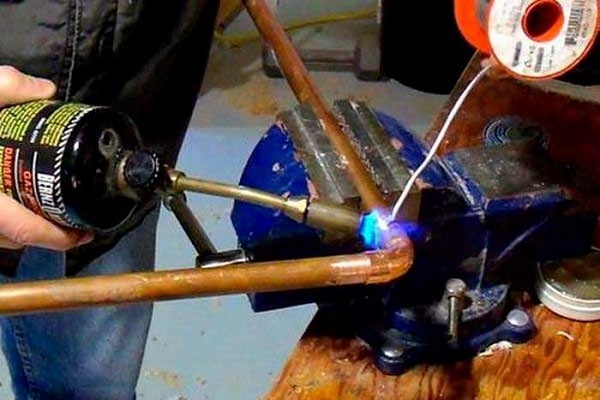

Такива фитинги се наричат капилярни. Съединението с тяхна помощ предполага наличие на спойка. Ключов момент е правилният избор на фитинг за медна тръба. Неговото вътрешно сечение трябва да бъде с 0,1 – 0,15 мм по-голямо от външния диаметър на тръбата.

Технологията не е сложна:

• отрязват необходимия размер на тръбата;
• защитават;
• снемат с помощта на фаскоотстранител фаската – отвън и отвътре;
• почистват тръбата, както и вътрешната част на фитинга още веднъж до появата на матов блясък;

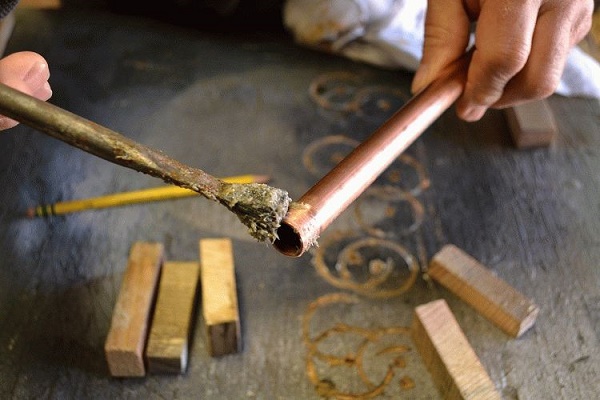

• намазват края на тръбата, предназначен за поставяне във фитинга, и самия фитинг отвътре със специална паста;
• вмъкват тръбата в съединителния елемент, завъртат;
• избърсват излезналата паста, иначе тя ще влезе във взаимодействие с метала;

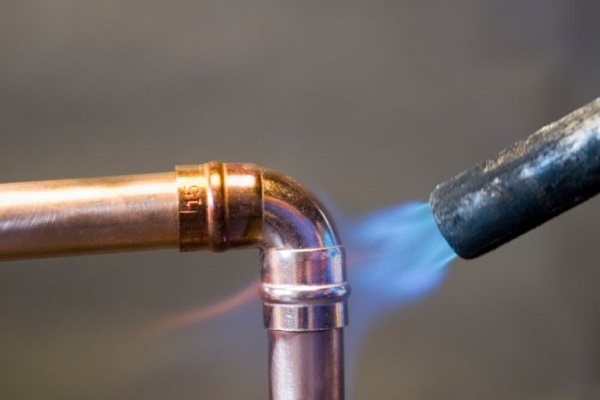

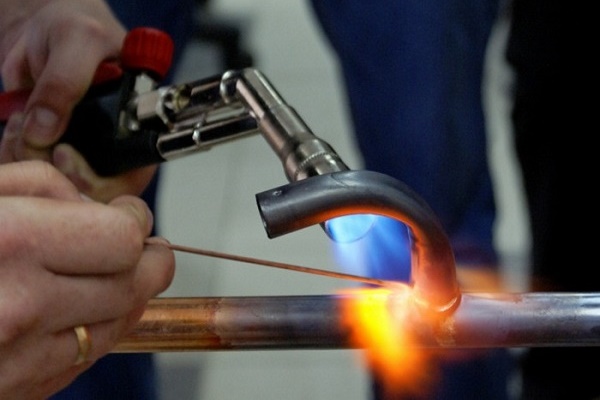

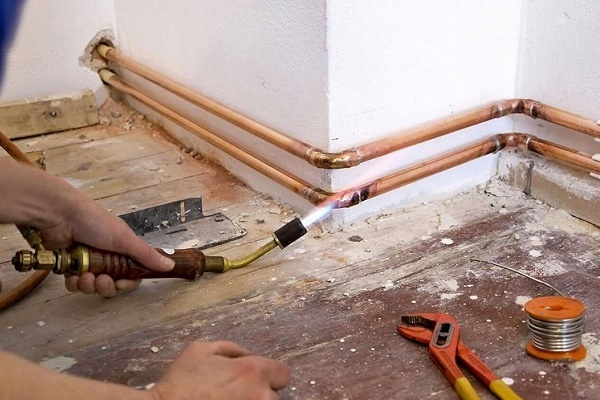

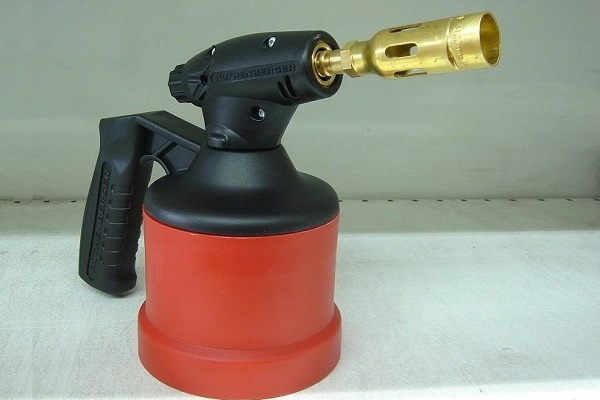

• загряват съединението с помощта на газова горелка или строителен сешоар;
• поднасят спойката към междината, след като флюсът започне да се топи и светлее;
• завършват процеса, когато спойката протече по цялата повърхност и запълни равномерно междината.

За да не се изразходва излишна спойка, може да се увие тръбата с нея още преди запояване, а излишното да се отреже. След приключване на запояването на медни тръби съединението се оставя да изстине при стайна температура.

След монтажа на цялата отоплителна система се извършва нейното промиване с гореща вода. Тази процедура ще помогне да се измият от тръбите остатъците от паста. От външната страна на тръбопровода се оглеждат местата на съединенията. Ако някъде е останал флюс или припой, той се отстранява с помощта на влажна кърпа.

С ориентирите за избор на медни тръби за изграждане на водопровод ще ви запознае следващата статия, посветена на техните технически характеристики и спецификата на маркировката.

Изводи и полезно видео по темата

Видео #1. За плюсовете и минусите на медните тръби:

Видео #2. Обучение за работа с медни тръби:

Ако сравним медните тръби с полимерните и стоманените, то първите се отличават с по-високо качество и надеждност. Въпреки по-високата цена, те намират своя потребител и популярността им расте.

Най-важното е правилно да се подберат консумативите, а в случай на извършване на монтажа със собствени ръце, отоплителната система от медни тръби ще излезе значително по-евтино.
