Монтаж на медни тръби със собствени ръце: технология за инсталиране на меден тръбопровод

Битова водопроводна мрежа, сглобена от елементи от меден тръбопрокат, се смята за една от най-надеждните. Разбира се, изграждането на такъв тръбопровод не е евтино удоволствие. Обаче високата цена на водопровода се изплаща чрез неговата дълготрайност и други съществени предимства.

За да спестите малко от бюджета на организацията на водоснабдяването, можете да извършите монтаж на медни тръби със собствени ръце, след като предварително сте проучили технологията на работа. Съмнявате ли се в собствените си възможности?

Ние ще ви подскажем какви инструменти трябва да подготвите, ще опишем поетапните процеси на сглобяване на меден тръбопровод чрез метод на запояване, а също така с използване на обтискващи фитинги. Предоставените фотоинструкции и практически съвети ще помогнат да избегнете грешки и да изградите надеждна инженерна мрежа.

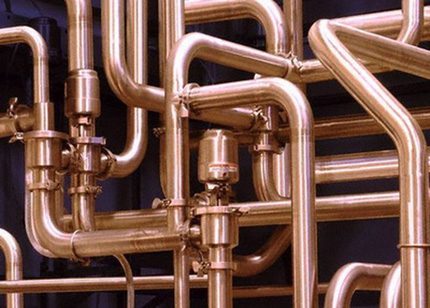

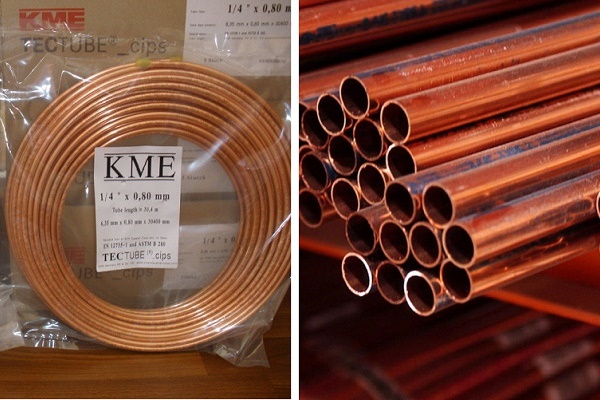

Медта като материал за изработка на тръби

Медта е оптималният материал, който осигурява работоспособност на системите при високи стойности на налягане и температура. Затова медната тръба се използва не само за изграждане на водопроводи за топла вода или тръбопроводи на отоплителни системи, но и за други цели.

За сравнение можете да вземете полипропиленови тръби и медни. Първите могат да издържат на температура до +95°C при налягане не повече от 25 atm. Вторите могат да работят при Т=250°C и налягане до 300 MPa.

Медните тръби се характеризират от специалисти по санитарна техника като най-добрият материал, който препоръчват да се използва за изграждане на водопроводни мрежи и отоплителни системи в битовия сектор.

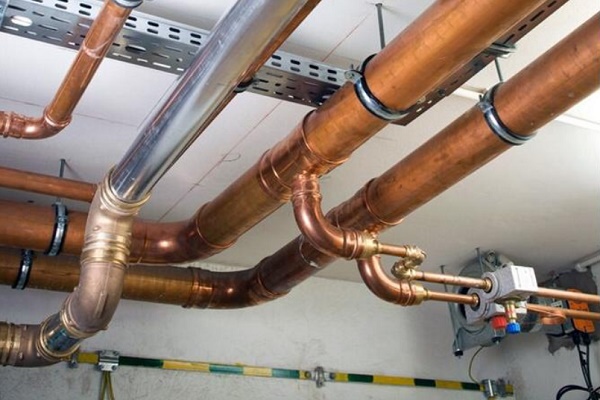

Медта – това е основният материал, от който предпочитат да монтират системи за водоснабдяване и отопление французи, англичани, австралийци, шведи. Висока механична якост, лекота на механична обработка – тези свойства направиха безшевните медни тръби популярни в строителството на различни видове комуникации.

Съвременното производство на такива изделия предвижда нанасяне върху повърхността на тръбите на защитен полимерен слой, който изключва появата на блуждаещи токове в зони на магнитни полета.

Нюанси на монтажа на медни тръбопроводи

Водопроводчици, които разполагат с набор от инструменти и опит в работата с мед, извършват редица действия в процеса на монтаж на медни тръбопроводи:

• почистване, калибриране, рязане;
• придаване на необходимата форма;
• кримпване, запояване, свързване.

Същите действия може да извърши със собствените си ръце всеки собственик на апартамент или частна къща.

Гаранция за качествен монтаж на медни тръби чрез запояване е щателната подготовка за процеса. Свързваните елементи трябва да се обработят – да се отрежат по размер, да се почистят, да се нагласи съединението, като по този начин се създадат условия за качествен монтаж.

Основното е да се познаят нюансите на технологията и тайните на извършване на такива работи. За извършване на всяко действие е необходим подходящ инструмент.

Обикновено в инструменталния комплект на водопроводчика влизат:

• тръборез за медни тръби или ножовка за метал;
• пили, шкурка, парцали;
• гаечни ключове;
• газов ключ №1;
• ръчен калибратор, огъвачка за тръби;
• газова горелка, флюс, спойка, фум лента.

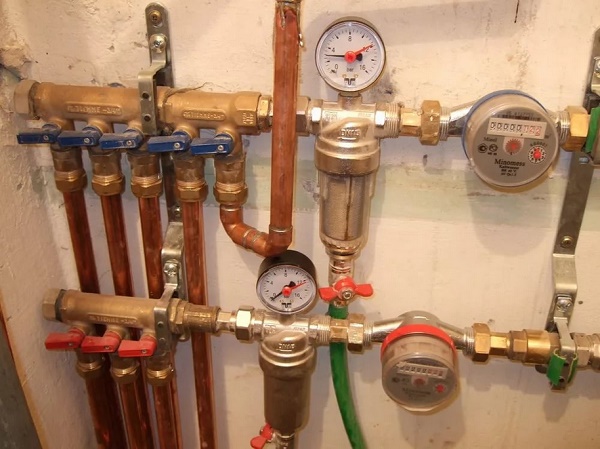

Началото на монтажните работи винаги е предшествано от дейности, насочени към изчисляване и съставяне на схема на водопроводната инсталация или отоплителната система.

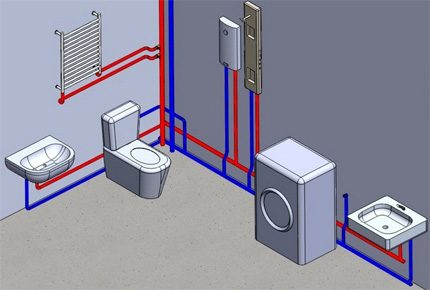

Наличието на схема за разпределение на тръбопроводите и свързване на санитарни уреди значително улеснява монтажните работи. Схемата позволява точно да се определят финансовите разходи за монтаж и рационално да се разпредели времето за изпълнение на работите.

Въз основа на схемата се изчислява необходимото количество медни тръби, техният размер (дължина, диаметър), както и броят на допълнителните монтажни части.

Начини на свързване на медни тръби

На практика се прилага един от двата начина за сглобяване на медни тръбопроводи – чрез запояване или механично обжимване.

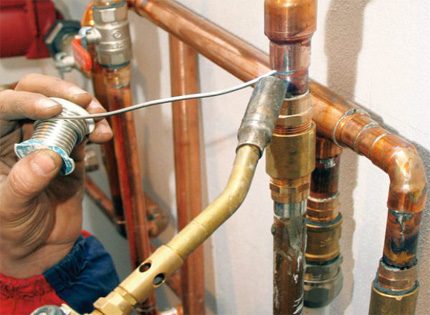

Тайни на запояване с газова горелка

При избора на метод на запояване за монтажа на системата, трябва да се има предвид следното: всички връзки, изпълнени по този начин, са неразглобяеми. Запояването осигурява висок процент гаранция за плътност, но налага някои ограничения за техническото обслужване. Често е невъзможно да се модернизира системата без допълнителни усложнения.

Така например, при необходимост от промяна на някаква част от водопровода (отоплителната система), например поради внедряване на ново оборудване, могат да възникнат затруднения. Ще се наложи отново да се използва газова горелка и техника на запояване, само за да се получи възможност за вграждане на муфа, тройник или друга част в системата.

Поради това запоените връзки се използват в проекти за скрит водопровод, зазидан в стените или под подовете.

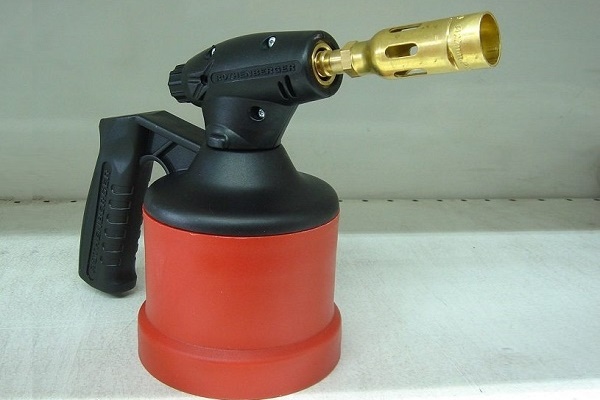

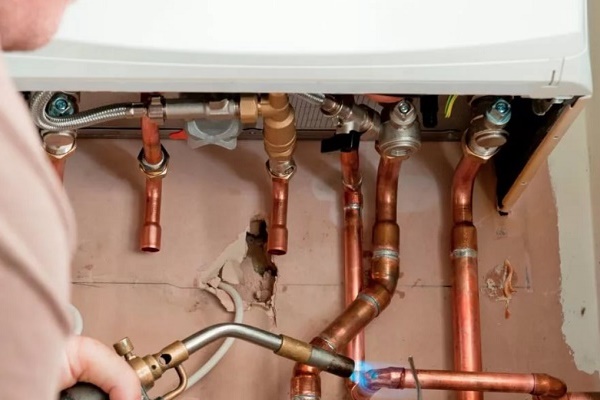

Запояването на медни тръби е действие, напълно достъпно дори за непрофесионалист. Но за запояване е необходимо оборудване – газова горелка с професионално изпълнение. При еднократен монтаж закупуването на газова горелка изглежда като нецелесъобразна мярка.

Процесът на запояване е неразривно свързан с работата на газовата горелка (открит огън и продукти на горене). Поради това този метод не винаги е подходящ за монтаж, особено в помещения, където преди това е извършено фино довършване.

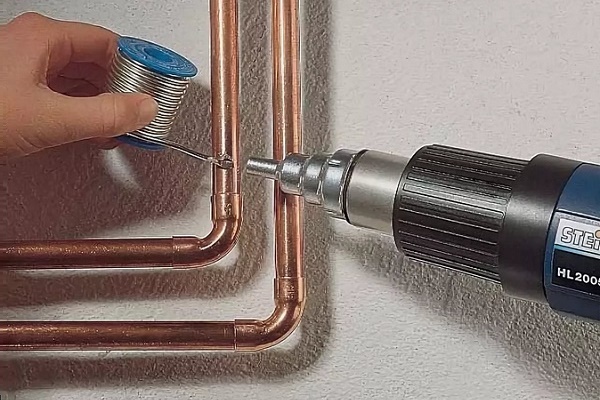

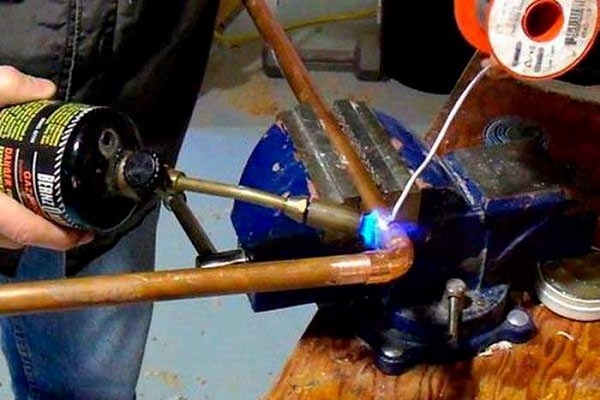

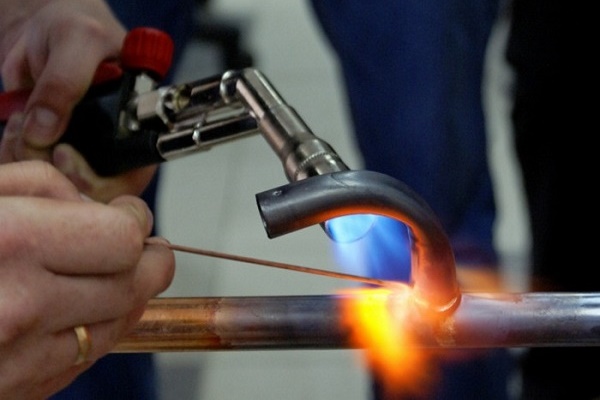

Поетапен процес на монтаж чрез запояване:

1. Две тръби се отрязват по размер. Крайната част се почиства от неравности.
2. Крайната част на една от тръбите се разширява с калибратор – прави се разширение (муфа).
3. С метална четка и шкурка се почистват местата за запояване до блясък.
4. Почистените повърхности се обработват с разтвор на флюс.
5. Обработените части се вмъкват една в друга.

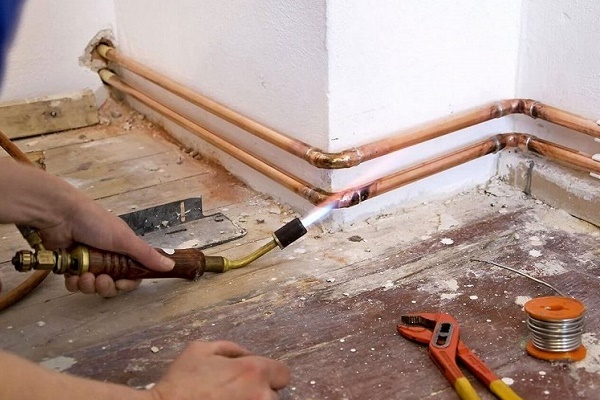

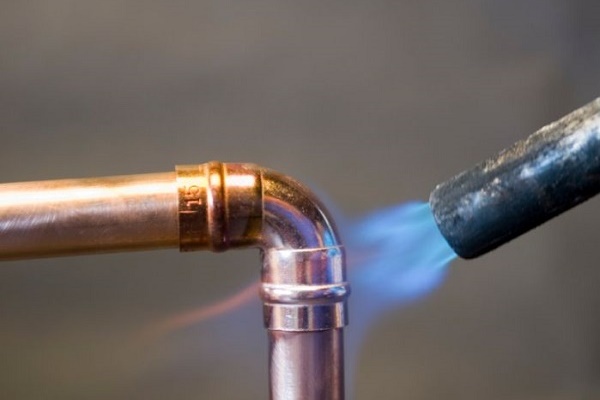

6. Мястото на съединение се нагрява с горелка до температурата на топене на припоя (350-500°C).
7. С края на пръчката на припоя се докосва долният ръб на разширението (муфата).

Под въздействието на високата температура припоят се разтапя и се втурва в зоната на пролуката между стените на тръбата и разширението (муфата) благодарение на капилярния ефект, създаван от изпаренията на флюса. Така се получава чиста и качествена запоена връзка. Това е само един от примерите за запояване на връзка „тръба в тръба“.

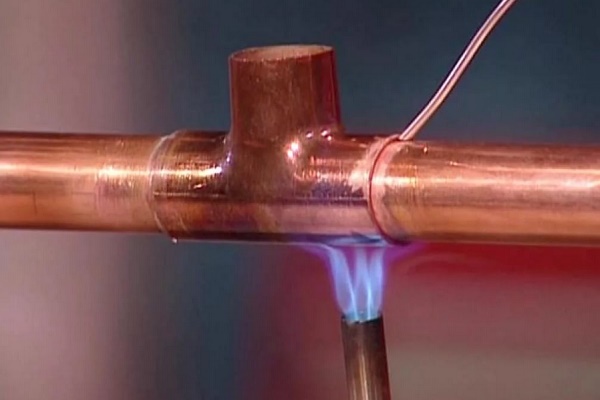

По същия начин се извършва запояване с фитинги и други елементи.

Поетапно указание за запояване на медни тръби, както и техническите нюанси за извършване на работите, са представени в тази статия.

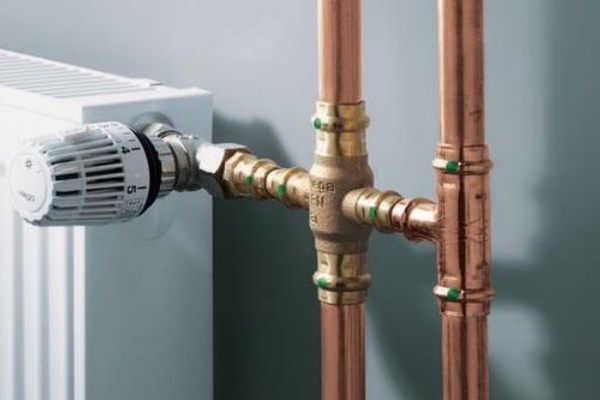

Свързване с обтискващи фитинги

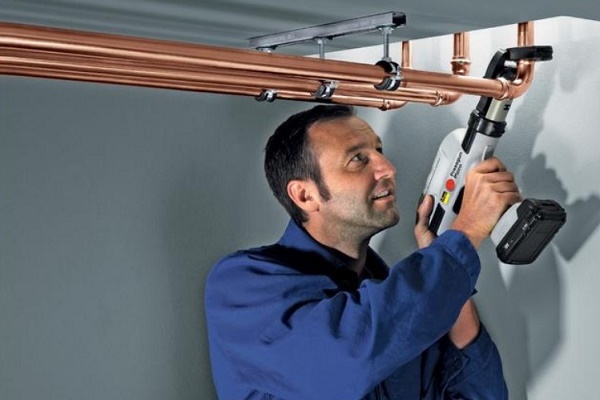

Много по-лесно и удобно е да извършвате монтаж на медни тръби сами, ако при това използвате друга широко разпространенна технология – механично обковане. За създаване на свързване на медни тръби в този случай се използват специални фитинги.

Приблизително същите елементи се използват при работа с полипропиленови тръби. Но за медта се прави малко различна конструкция на обковния пръстен – цял, без разрез.

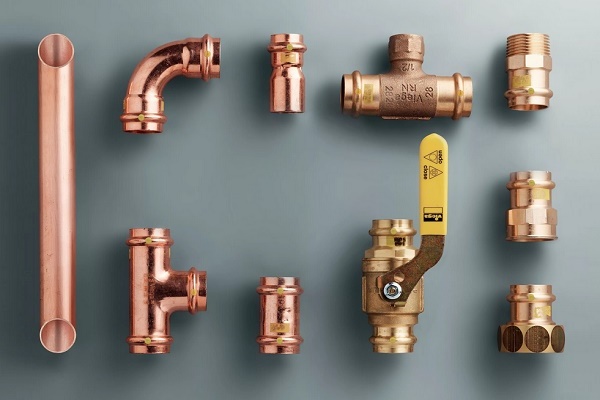

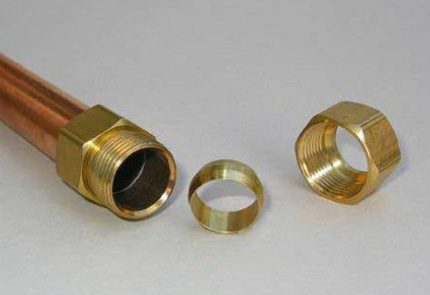

Комплект от части, участващи в процеса на създаване на свързване посредством механично обковане. Начинът за монтаж на медни тръби без запояване е намерил широко приложение в битовата сфера. По този начин се създават качествени схеми на водопроводи и отоплителни системи.

Обковните фитинги се изработват от месинг. Ако се съди по степента на пластичност на материалите, тези стойности за медта и месинга са практически еднакви. Важна особеност на двойната връзка месинг-мед е почти пълното отсъствие на галванична връзка между материалите.

Този фактор гарантира чистота на свързването по време на експлоатация – липса на оксиди, корозия и т.н.

Съвсем различно стоят нещата с алуминия. Този метал, за разлика от месинга, се свързва галванично с медта. При условия, когато водопроводната вода е наситена със соли, т.е. е активен електролит, се образува благоприятна среда за възникване на електрохимична реакция.

Под въздействието на такава реакция алуминият се разрушава. Поради това директната връзка на медни тръби и алуминиеви отоплителни батерии (или други уреди от алуминий) е нежелателна. Трябва да се използват, например, стоманени преходи.

Монтаж на фитинг чрез кримпване:

1. Крайната област на тръбата се почиства от заусеници.
2. На края на тръбата се поставя гайка, кримпващо пръстенче и фитинг.
3. С гаечен ключ с подходящ размер фитингът се задържа в едно положение.
4. С втори гаечен ключ гайката се навива на резбата на фитинга.

Плътността на съединението се постига чрез равномерно притискане на кримпващото пръстенче по диаметъра на медната тръба. Не се препоръчва използването на прекалена сила при затягането на гайката. От мястото на първоначалния допир е достатъчно да се затегне гайката с 1-2 оборота.

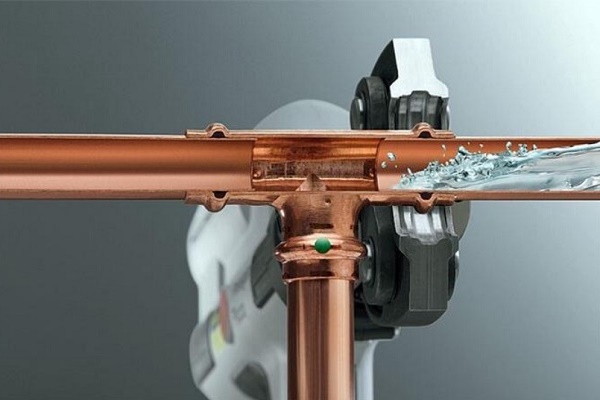

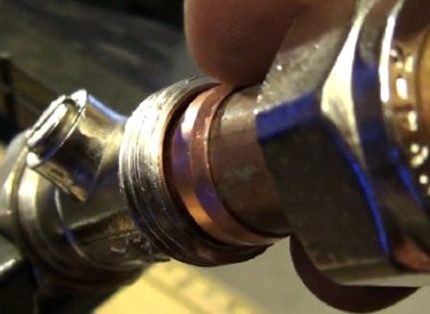

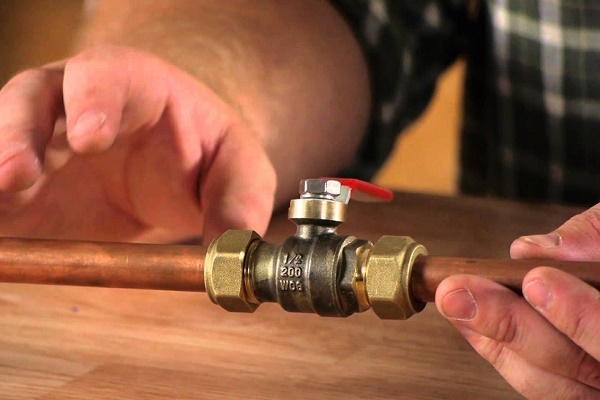

Едър план: съединение на медна тръба с месингов фитинг чрез механично кримпване. Показано е кримпващото пръстенче, благодарение на което се създава плътно съединение след затягането на гайката. Удобен и лесен начин за монтаж.

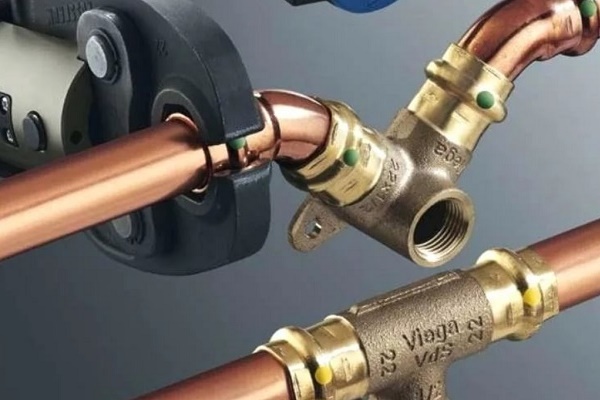

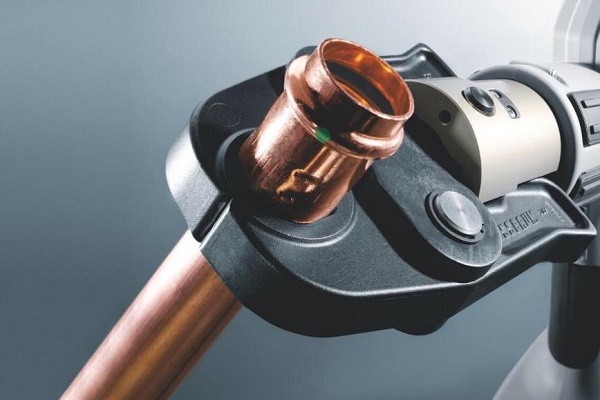

Предимства на използването на прес-съединители – те могат при необходимост да се разглобят и сглобят отново. Но заедно с това, върху качеството на уплътняване на такива съединения оказват влияние промените в температурата на външната и вътрешната среда.

Не рядко поради температурни разлики кримпващите съединения протичат. Този дефект се отстранява лесно и бързо – чрез допълнително затягане на накидната гайка.

Обаче за скрит монтаж на водопровод методиката на кримпващите цангови съединения на медни тръби явно няма да е подходяща.

Инструменти за монтаж на елементи

Не винаги се получава да се отреже тръба без нарушаване на структурата на стената. Дебелината на стената на медни тръби до диаметър 28 мм е само 1 мм. Дори използването на дисков тръборез за медни тръби не дава пълна гаранция за равномерност на среза. Ако се наблюдават нарушения на стената, се прилага калибратор. С този инструмент се калибрират (изравняват) патрубката и разширението.

Тръборезите се произвеждат ръчни, електрически, пневматични, хидравлични. Конструктивно тръборезът представлява механичен зажим, където като опорни елементи служат два ролки. Едната ролка има режещ ръб.

Процесът на рязане се осъществява чрез последователно притискане и завъртане на тръбореза около оста на тръбата. Колкото по-плавно и по-често се извършва притискането, толкова по-качествено се получава отрязването на тръбата.

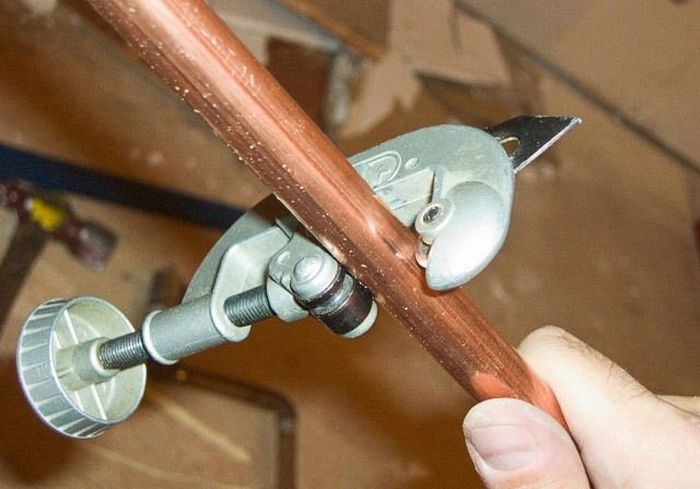

Тръборез за медни тръби за ръчно приложение. Този инструмент дава качествено равномерно отрязване на тръбата. Но в началото е желателно да се премине обучителен курс – да се научи технологията на рязане върху ненужни парчета тръби.

Монтажните работи често са съпроводени от огъване на медни тръби. Качествено равномерно огъване с произволен радиус помага да се създаде инструмент с име тръбоогъвачка. Съществуват два вида тръбоогъвачки за медни тръби – пружинна и механична.

Първият инструмент се отличава с най-проста, но ефективна конструкция. Предназначен е за огъване на тръби с малък диаметър. Вторият вид включва няколко конструктивни разновидности.

Пружинната тръбоогъвачка е направена под формата на дълга обвивка, която се поставя върху медна тръба. Единият край на такава обвивка е леко разширен за по-голямо удобство при нейното прилагане. Поставената в такава пружиниста обвивка медна тръба се огъва ръчно без риск от смачкване на мястото на огъване.

Недостатъци – радиусът на огъване трябва да се наглася на око, за конкретен диаметър на тръбата е нужна своя пружинна тръбоогъвачка.

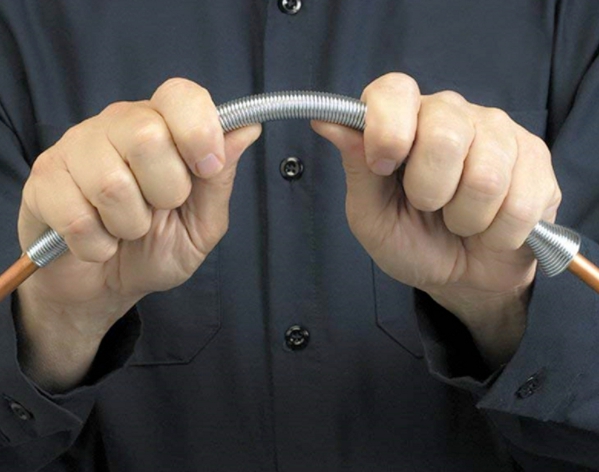

Пружинна тръбоогъвачка в действие. С такова приспособление е удобно да се огъват тръби с малък диаметър в широк спектър от конфигурации на радиуса. При това пружинната тръбоогъвачка осигурява напълно приемливо качество на огъване.

Механичните тръбоогъвачки (лостови, сегментни, арбалетни, хидравлични) позволяват да се огъват тръби с различен диаметър (от 10 до 125 мм). Медни тръби с големи диаметри обикновено се огъват със сегментна и хидравлична тръбоогъвачка. Ъгълът на огъване при работа с такива устройства може да бъде 180°.

Характеристики на меден водопровод

Дълготрайността на медните водопроводни тръби до известна степен е свързана с факта, че хлорът, съдържащ се във водата, в реакция с медта допринася за образуването на тънък оксиден филм по вътрешната повърхност. Този филм допълнително предпазва стената на тръбата от негативното влияние на преминаващата среда.

Също така медта се счита за оптимален материал според резултатите от санитарно-бактериологични изследвания. Този метал оказва бактериологично действие, например срещу вируса на стафилокока.

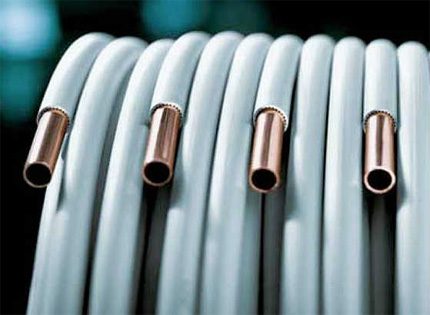

Създадената тръбопроводна система на базата на медни ръкави, като правило, се изолира. Съществуват материали, специално предназначени за използване с медни тръби. Изолацията дава икономия на топлина, изключва образуването на конденз.

Медта притежава висок коефициент на топлопроводност. Този момент налага вземането на мерки, насочени към изолиране на тръбите от външната среда.

Неизолираният водопровод за студена вода в летния период може да създаде сериозен проблем по събирането и отвода на конденза. По неизолираните тръби за топла вода се отбелязват значителни топлинни загуби. Извършвайки монтажа на мрежи от медни тръби със собствените си ръце, трябва да се вземат предвид тези моменти.

Изводи и полезно видео по темата

За това как се извършва монтажът на меден водопровод, можете да научите от следния видеоклип:

Качество, надеждност, дълготрайност – надарените с тези свойства системи за водопровод и отопление често радват собствениците на апартаменти и къщи, ако за монтажните работи е използвана мед.

Наистина, когато присъства увереност, че няма течове и не се предвиждат в бъдеще, че пробивите не са предопределени да се случат дори през сурова зима, това означава, че в къщата е монтирана система от медни тръби.

Имате какво да добавите, или възникнаха въпроси относно технологията на монтаж на медни тръби? Моля, оставете коментари и участвайте в обсъжданията на публикацията. Формата за връзка се намира в долния блок.
