Разпределение на тръби в баня: разглеждане на скрити и отворени схеми за полагане на тръбопровод

Възнамерявате ли да направите ремонт в банята с пълна подмяна на водопроводните тръби? На монтирането на комуникациите обикновено отива много време и пари. Съгласете се, ще бъде неприятно, ако скоро след ремонта една от тръбите протече или се случи по-сериозна повреда. За да не се случи това, трябва не само да имате представа, но и да знаете основните принципи на разпределението на тръбите в банята.

Много хора, дори начинаещи домашни майстори, са готови да извършват водопроводни работи самостоятелно. И това е напълно реално – разпределението на тръбите в банята или в комбинирания санитарен възел може да бъде извършено самостоятелно, тъй като новите технологии и материали значително опростяват монтажа и обслужването на инженерните системи.

В тази статия ще стане дума за принципите на разпределение на тръбите в банята. Ще обясним разликите между скритата и откритата система на полагане, ще разкажем как самостоятелно да изградите мрежа от инженерни комуникации. Ще представим тематични снимки, схеми и видеоклипове, които ще ви помогнат да се ориентирате по-добре в същността на въпроса.

Как да започнете правилно?

Не трябва да вземате пример от онези, които предпочитат да правят всичко „на око“. Трябва да започнете с проект за бъдещото разпределение. Това може да изглежда излишно и дори твърде сложно, но въпреки това такъв проект е необходим.

С негова помощ можете точно да определите оптималното място за всяко санитарно устройство, да подберете необходимите части и елементи на тръбопроводите и да определите техния разход.

Препоръчва се да започнете изпълнението на проекта със списък на санитарното оборудване, което планирате да поставите в санитарния възел. Важно е да знаете, че ако в дома тоалетната и банята са разделени, трябва да изпълните проект за разпределение и за двете помещения. Това се обяснява с факта, че техните комуникации са свързани и не могат да бъдат монтирани отделно.

След като се определите със списъка на санитарното оборудване, трябва да отбележите кои тръби трябва да се доведат до всяко от устройствата.

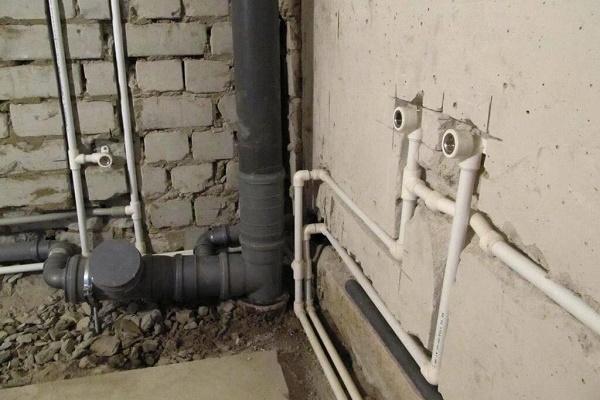

Компетентният проект за разпределение на тръбите в банята задължително отчита наличието на санитарни уреди, спирателна арматура, водомери и други елементи на системата (+)

Можете да се ориентирате по следната схема:

• Вана от всякакъв тип или душ кабина. Свързва се студено, топло водоснабдяване, както и канализация.
• Мивка-умивалник. Довежда се канализация, горещ и студен водопровод.
• Биде. Свързва се с тръбопровода за гореща и студена вода и с канализацията.
• Унитаз. Свързва се със студена вода и с канализационната мрежа.
• Пералня. Свързва се с канализацията и с водопровода за студена вода.

На следващия етап трябва да се изгради основната схема на бъдещия проект. За целта се извършват точни измервания на помещението, по които впоследствие се изгражда схемата. Желателно е тя да се изпълни на милиметрова хартия в подходящ мащаб.

Всички размери трябва да бъдат точно спазени. Това е важно условие за изпълнението на грамотен проект. По същия начин се измерват всички санитарни уреди. Техните размери са необходими, за да се «впише» максимално точно оборудването в помещението.

Ако все още няма окончателно решение относно мястото на разполагане на санитарните уреди, може да се постъпи по следния начин. На хартия, точно според направените измервания и в съответствие с мащабите на помещението, се изгражда схематично изображение на всеки санитарен уред.

Изрязват се шаблоните и получените фигури се разполагат на пода, като се постига оптимално разположение на уредите.

При изпълнението на проекта за разпределение на тръбите е важно да се спазва препоръчителната последователност на разположение на санитарните уреди. Например, тоалетната чиния трябва да се намира възможно най-близо до щранга.

При това трябва да се вземат предвид следните изисквания. Първият от канализационния щранг традиционно се поставя унитазът. Оптимално е неговият изпускател да се свързва с щранга посредством фитинг. Голямото разстояние от щранга, а още повече наличието на завои в тръбопровода, ще провокира запушвания и няма да позволи на оборудването да работи нормално.

Санитарните уреди е желателно да се разполагат по такъв начин, че отпадъчните води от тях да преминават през тоалетната чиния. Това ще бъде много добра профилактика срещу запушвания.

Освен тоалетната чиния, възможно най-близо до канализационния щранг се препоръчва да се поставят ваната или душ кабината с нисък отток. Това е необходимо за предотвратяване на възможни проблеми с наклона. Останалите санитарни уреди могат да бъдат разположени на всяко удобно разстояние.

Освен това е желателно внимателно да се проучи техническата документация на санитарното оборудване относно неговото свързване. Ако се предвижда типов вариант, който предвижда еднонивово разположение на тръбопровода и оста на канализационния изпускател на уреда, няма да възникнат никакви проблеми.

Ако се предвижда нетипово свързване, трябва да се подготвите за всички негови особености.

Най-често вариации в свързването може да има при тоалетните чинии. В зависимост от модела техният отток може да бъде прав или наклонен, а също така да бъде насочен към пода или стената. Технологията на монтаж на унитаз с кос изпускател има своите особености.

Нетипично може да бъде свързването на душови кабини и вани. Отводите на техния отток могат да имат различна конфигурация. Всички тези особености трябва да се вземат предвид още на етапа на проектиране.

Разпределението на тръбите може да се извършва по различни методи. Важно е още на етапа на проектиране да се запознаете с особеностите на всеки тип и да сте готови да реализирате максимално правилно избрания вариант.

След като местата за инсталиране на санитарното оборудване се фиксират, започва работа по разполагането на подходящите към тях тръбопроводи. Мащабът на схемата трябва стриктно да се спазва, само така ще успеете да извършите правилното разпределение на тръбите в банята.

Важен нюанс. Когато се занимавате с „разполагането“ на санитарното оборудване и мебелите, не трябва да забравяте, че всички врати в помещението трябва да се отварят свободно и всяко устройство трябва да бъде удобно за ползване.

Видове разпределение на инженерните комуникации

Преди проектирането на разпределението трябва да се запознаете с това какви разновидности на такива конструкции съществуват. Те са общо три. Като една, с проходни розетки, практически не се използва. Затова няма да я разглеждаме.

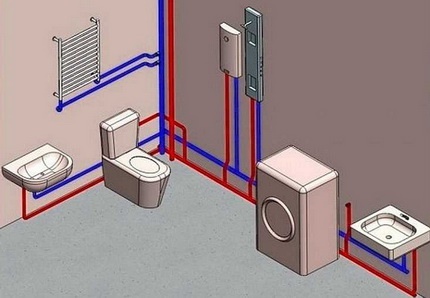

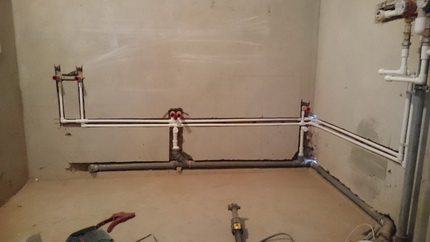

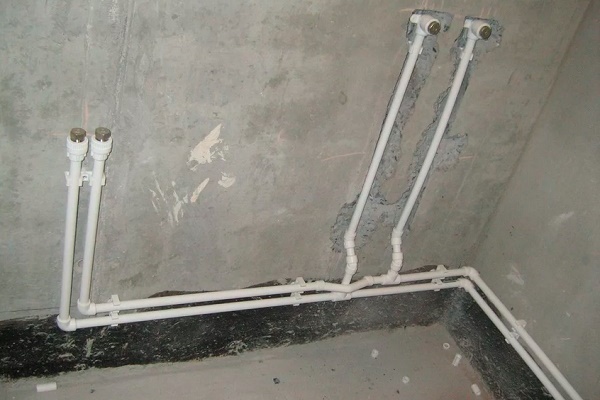

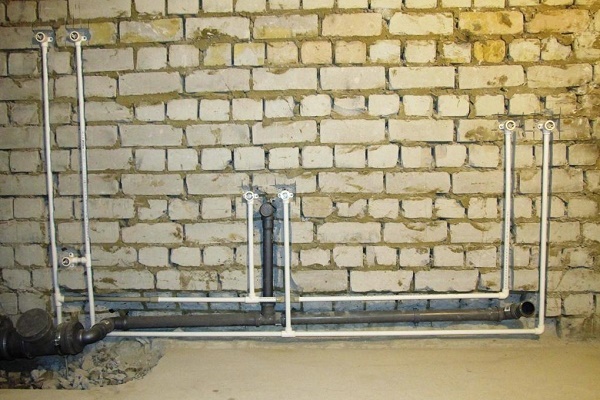

Тип #1. Разпределение от последователен тип

За нейното реализиране от стояците на студеното и топлото водоснабдяване се изпълняват отводи, водещи към първия потребител. От него се прокарват тръби към втория и по-нататък. Всяка точка на водовземане се оборудва с тройник, към един от отводите на който се свързва потребителят.

Като цяло това е много проста схема. Може да се използва само там, където броят на потребителите на вода е малък.

Това е свързано с факта, че при едновременно активиране на няколко точки на водовземане напорът в тях ще отслабва и може да се окаже недостатъчен за коректната работа на оборудването. Това е основният недостатък на последователното разпределение.

Впрочем, за апартаменти с една баня и малко количество използвана санитарна техника този вариант може да се окаже най-добрият. Значителен недостатък на системата – невъзможността за изключване на един от санитарните уреди за подмяна или ремонт.

Последователното разпределение е изключително просто за изпълнение, но не е много удобно за експлоатация. Все пак за малки санитарни помещения това решение може да бъде напълно приемливо.

Предимствата на последователното разпределение са много повече. На първо място, това е простота при проектирането и монтажа. Тук няма да има сложни схеми, всичко се изпълнява много просто.

Освен това, такова разпределение се счита за най-икономичния вариант. Разходът на тръби и други елементи ще бъде значително по-нисък, отколкото в други системи, разходите за монтаж също са минимални.

С проектирането и последващото обустройство на последователното, иначе тройниково разпределение, ще се справи дори начинаещ водопроводчик.

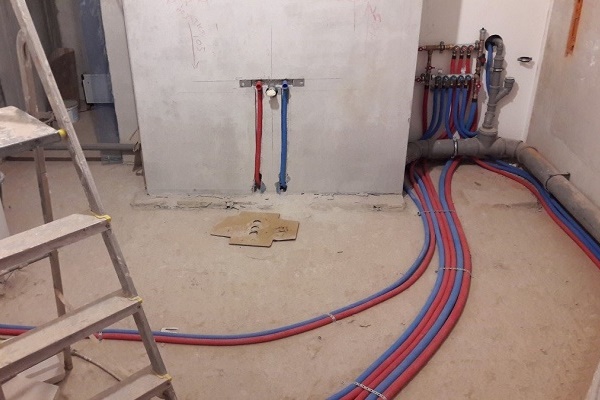

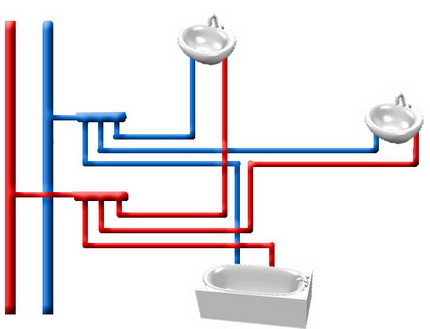

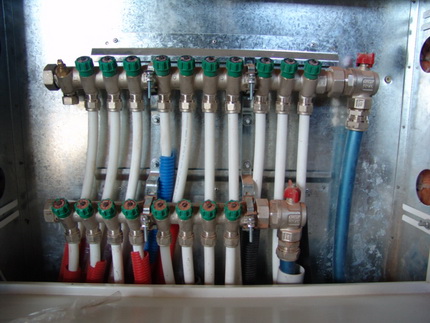

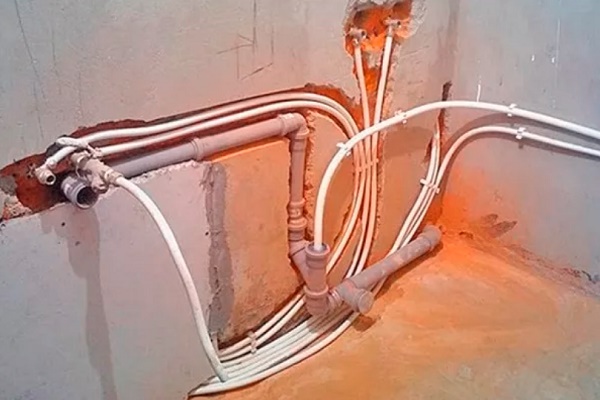

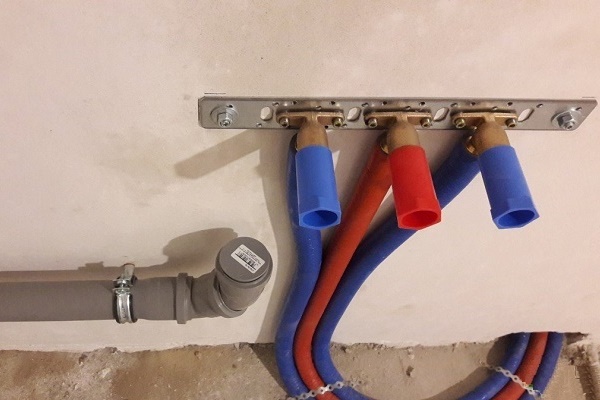

Тип #2. Колекторен тип разпределение

Схемата на колекторния тип предполага свързване на всеки от консуматорите към главната магистрала. За това се използва специален елемент, който се нарича колектор – устройство, разпределящо водните потоци.

В по-сложния вариант, а това е най-добре, всеки колекторен извод се оборудва със спирателен кран. Разпределението от колекторен тип може да се счита за най-удобния за използване вариант. Причините за това са няколко.

Първо, липса на колебания на налягането в системата. Всички консуматори получават еднакво добър воден напор, дори ако едновременно действат всички точки на водоразбор.

Ако налягането в системата на апартамента или на частната къща по някаква причина е твърде ниско, може временно да се ограничи подаването на вода към един от консуматорите, например към тоалетната, за да се увеличи напорът при другите.

Колекторният тип разводка е по-удобен за експлоатация от последователния. В този случай към всеки потребител отива отделна магистрала, което гарантира липса на проблеми с налягането. Въпреки това, при проектиране и монтаж такава система се оказва по-сложна.

Второ, възможност за изключване на санитарните уреди от подаването на вода, ако се нуждаят от подмяна или ремонт.

Трето, надеждност. По същество към всеки потребител отива цяла тръба, без никакви съединения и други елементи. Теч може да се появи само в района на колектора или около самия уред. Тук много лесно може да бъде открит. Поради тази причина тръбите с колекторна разводка могат без страх да се монтират по скрит метод.

Четвърто, удобство при използване. Ако възникне проблем със санитарния уред и се появи теч, например при смесителя, не е нужно да се катерите под мивката. Достатъчно е да затворите спирателния вентил на колектора, който води до неизправния уред, и да изчакате пристигането на специалисти.

Това може да направи дори жена или дете, които не са запознати с тънкостите на водопровода. При това цялото останало оборудване ще продължи да работи изправно.

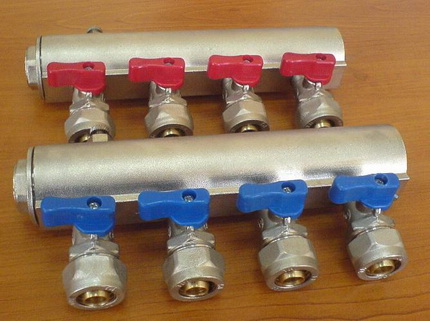

Професионалистите препоръчват използването на колектори със спирателни кранове за монтаж във водопроводни системи. С тяхна помощ при необходимост може лесно да се спре подаването на вода към клона или санитарния уред, който се нуждае от ремонт.

Въпреки това колекторната разводка има и някои недостатъци. Преди всичко, тя ще струва на собственика по-голяма сума от последователната схема. Това се дължи на факта, че ще е необходимо да се положи клон към всеки потребител. За това ще отиде много повече материал.

Освен това ще е необходима инсталация на колектори и спирателни кранове, ако разпределителите не са оборудвани с тях. А и самата схема ще бъде много по-сложна от последователната.

Начини на монтаж на водопроводни тръби

За монтаж на разводката на санитарни тръби може да се избере един от два варианта: скрит и открит. Нека разгледаме последния по-подробно.

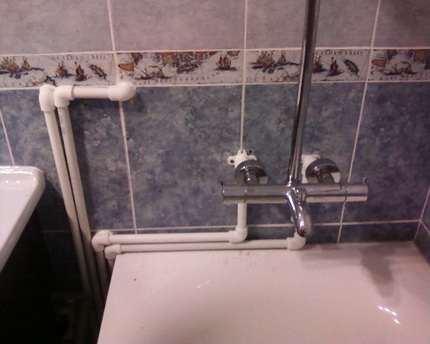

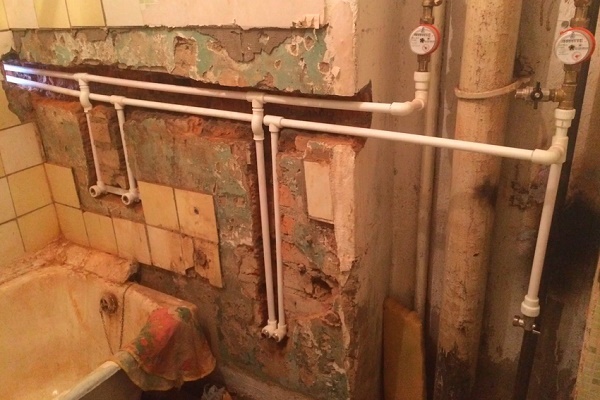

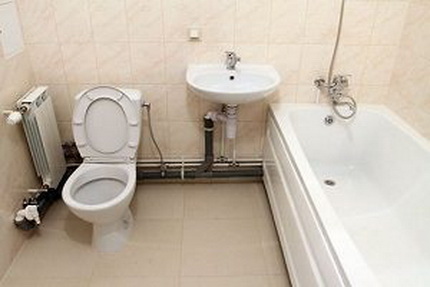

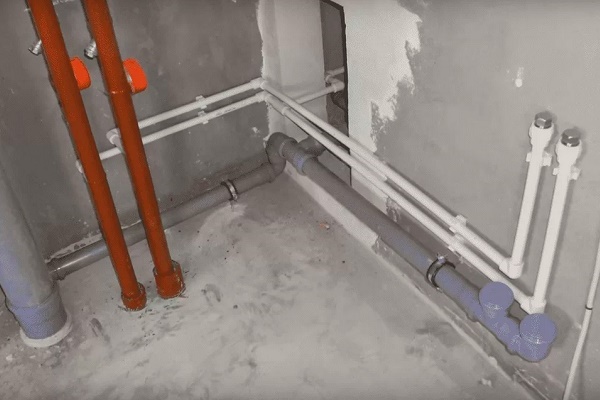

Начин #1. Открито полагане

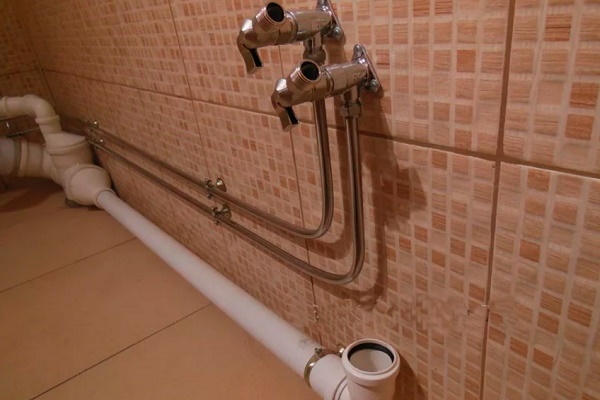

Откритият монтаж предполага, че тръбите и другите елементи на инженерните комуникации се монтират директно на стената или над пода. Това изключително улеснява и намалява цената на инсталацията им. Но общият вид на санитарното помещение от това страда.

Към плюсовете на открития монтаж могат да се отнесат:

• възможност за непрекъснат контрол на състоянието на инженерните комуникации – тръбите са винаги на видно място и появата на теч няма да остане незабелязана;
• простота на монтажа – частите се свързват и закрепват на място, с работата може да се справи дори начинаещ водопроводчик, като се вземе предвид, разбира се, начинът на свързване на елементите.
• достъпност – цената на инсталацията е минимална.

Към недостатъците може да се отнесе възможността за механично увреждане на откритите тръби. Но това по-скоро е актуално за детайли от пластмаса. Стоманените тръби не са толкова лесни за повреждане.

Освен това инженерните комуникации са достъпни за всеобщ преглед, което, разбира се, е неприятно. С този недостатък може да се бори. При изпълнение на проекта за окабеляване трябва да се опитаме да изберем такова място за полагане на тръбите, че те да са максимално незабележими.

Методът на открито полагане на тръби е максимално прост за реализация. В резултат се получава функционален, но малоестетичен тръбопровод. Затова се стараят да го направят максимално незабележим.

Ясно е, че по този начин няма да могат да бъдат напълно маскирани. Затова домашните майстори използват всякакви конструкции, за да скрият неестетичните тръби. Най-лесно е да се покрият в кутия.

Най-често се изпълнява от пластмасови панели или от гипсокартон. Последният задължително трябва да бъде влагоустойчив, като се има предвид, че ще се използва в банята.

Ако мястото позволява, напълно може да се използват фалшиви стени, зад които се полагат тръбите. Добър вариант са ролетни щори, те изглеждат особено добре зад тоалетната.

Избирайки вариант за маскиране на комуникациите, трябва да разбираме, че естетиката не трябва да пречи на функционалността, затова всички маскиращи конструкции задължително трябва да бъдат оборудвани с люкове, през които ще се извършва преглед и необходим ремонт на тръбите.

Освен това не се препоръчва да се маскират някои тръби. Това са например детайли от стомана. Те са подложени на корозия, която особено бързо се развива в условия на повишена влажност. Затова е най-добре да се използват само в открит вид.

Максималното – да се покрият с лесно сваляща се кутия и редовно да се извършват прегледи за поява на външна корозия, с която веднага трябва да започне да се бори.

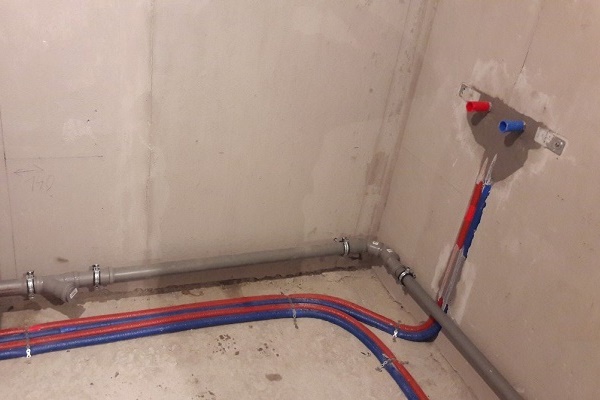

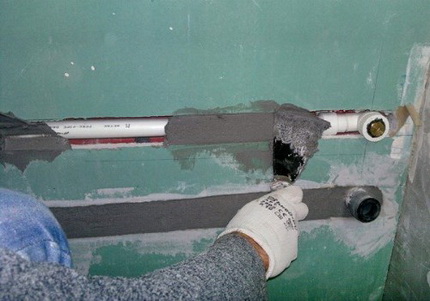

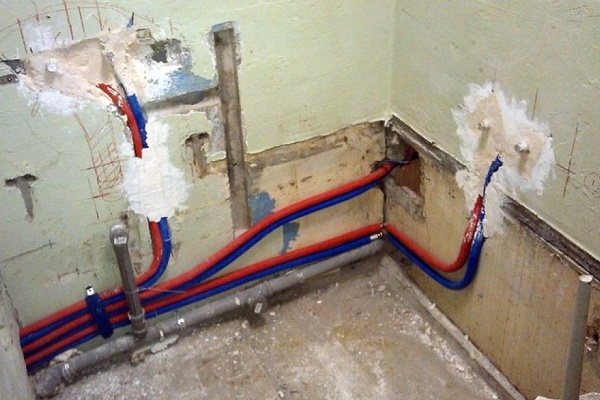

Начин #2. Скрито полагане на инженерни комуникации

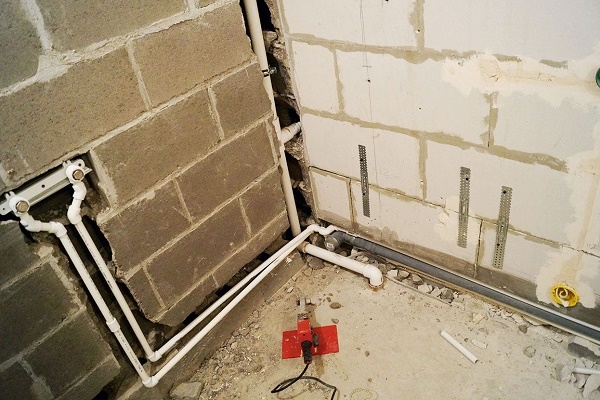

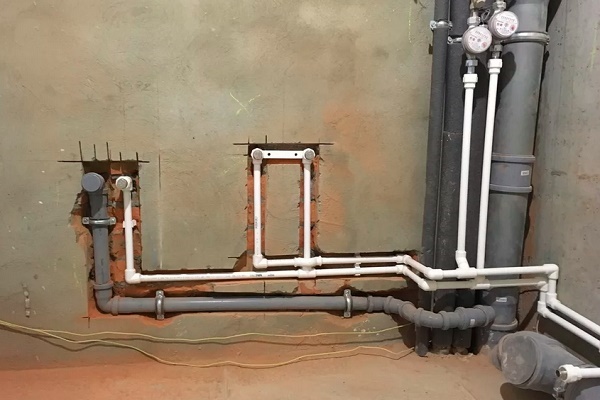

Разводка на тръби в баня от скрит тип предполага монтаж на детайли вътре в специално предвидени или новоизградени празнини в строителните конструкции. Това могат да бъдат малки ниши или издълбани в стените канали, чиито размери малко надвишават диаметъра на полаганите тръби.

Към скритото полагане се отнася и полагането на тръбопровод в замазка, когато върху детайлите се монтира слой от бетонов разтвор.

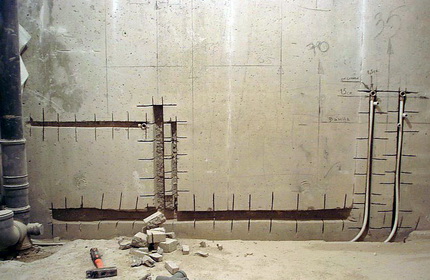

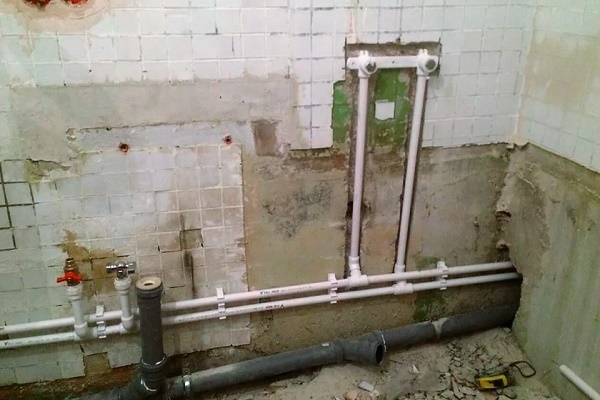

Изрязване или изсичане на канали за тръби – много трудоемки операции. Преди да ги изпълните, трябва да нанесете върху стената линии, където трябва да преминат каналите, и да изчислите точните размери на кухините за тръбите.

Несъмнено предимство на този вариант е естетичността. Инженерните подводи и комуникации са напълно невидими. Изходите на тръбопроводите под формата на канализационни фунии или водопроводни изводи се разполагат на стените или в пода. Случайно повреждане на тръбите е невъзможно.

Към значимите минуси на метода трябва да се отнесат:

• трудоемкост;
• скъпоструване;
• отсъствие на възможност за контрол на състоянието на тръбопровода.

Нека разгледаме по-подробно скрития монтаж. Преди всичко, той е възможен далеч не винаги. Изрязването или издълбаването на канали в стените се допуска в частни домове, изградени от плътни блокове или тухли, както и в апартаменти със свободно разпределение.

В последните се изпълняват стени с увеличена дебелина. Във всички останали случаи са възможни противоречия със строителните норми.

Носещите конструкции изпитват значително натоварване. Каналите ги отслабват значително. За стени с увеличена дебелина това е допустимо. За стандартните, които най-често се използват в типични постройки, не.

Изпълнението на канали в плочи на подови конструкции е строго забранено за всички видове сгради. Като алтернатива на каналите може да се положи тръбопровод зад обшивката на стената, в замазката или в надтаванното пространство, ако това е необходимо.

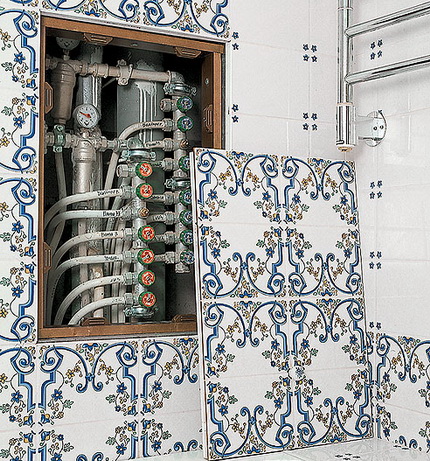

При скрит монтаж на тръби трябва задължително да се предвиди възможност за свободен достъп до колектора и водомерите, както и по възможност да се обособят ревизионни люкове.

Могат да възникнат трудности с канализационния тръбопровод, ако той трябва да бъде скрит под пода. Така е, когато например трябва да се подведат комуникациите към островна вана, стояща в средата на стаята или на значително разстояние от стената. Канализационните тръби имат голям диаметър, поради което не могат да се положат в замазката.

В този случай тя ще се получи твърде висока и тежка, което ще се превърне в прекалено голямо натоварване на подовите конструкции, които може просто да не я издържат. Най-доброто решение е изграждане на малък подиум, под който ще има достатъчно място за инженерните комуникации. Конструкцията може да бъде скелетна или блокова.

Независимо от мястото на скритото полагане на тръбопровода и от неговото предназначение, начинът на монтаж на детайлите не се променя. Всички елементи на трасето се полагат в специална обсадна тръба, а последната се поставя в подготвена технологична празнина.

След като тръбопроводът бъде положен, празнините се запълват, изравнява се равнината на основата. Ако е необходимо, се полага финишно покритие.

Основният недостатък на скрития монтаж е липсата на възможност за контрол на състоянието на тръбопровода. Поради тази причина всички негови елементи трябва да бъдат максимално устойчиви на корозия и надеждно свързани. Компетентният монтаж е много важен.

За оптимален вариант за скрито полагане се считат пластмасовите, медните и металопластмасовите тръби.

След полагането на системата в подготвените празнини, каналите се запълват внимателно с разтвор. Равнината се изравнява максимално и се подготвя за последващо финишно покритие.

Още един важен момент, който трябва задължително да се вземе предвид при скрит монтаж на тръби, се състои в предотвратяването на евентуално образуване на конденз. Ако това се случи, вътре в конструкцията ще се появи влага, което рано или късно ще провокира нейното разрушаване.

Поради това се препоръчва тръбата с гореща вода да се разполага над студената. Освен това и двете части трябва да се увият в топлоизолационен материал, например мерилон или подобен нему.

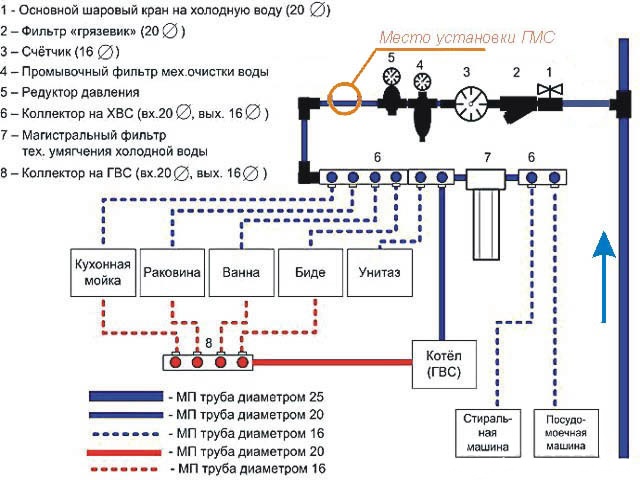

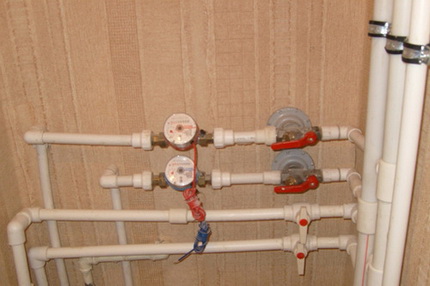

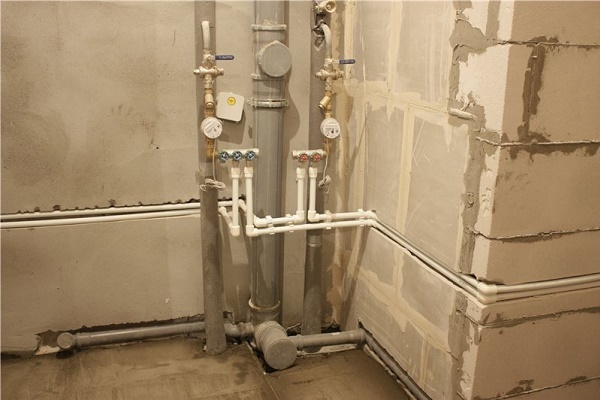

Особености на входа на комуникациите в апартамента

След като сме определили типа на тръбното трасе в тоалетната и банята, завършваме съставянето на проекта. За да работи системата безупречно, е важно въвеждането на комуникациите в апартамента да бъде извършено компетентно. Нека разгледаме как да го направим правилно.

Преди всичко на входа трябва да има спирателен кран, който ще даде възможност при необходимост да се прекъсне подаването на вода. Ако спирателната арматура вече е монтирана, е необходимо да се провери нейното качество.

В новостройките обикновено се поставят възли с добро качество, в старите къщи може да има остарели устройства. Желателно е на входа да се постави кран от сферичен тип с добро качество.

Важен момент. Ако се наложи да затворите/отворите устройството, трябва да го правите плавно. Рязкото завъртане на дръжката може да предизвика хидравличен удар, който може да повреди санитарното оборудване.

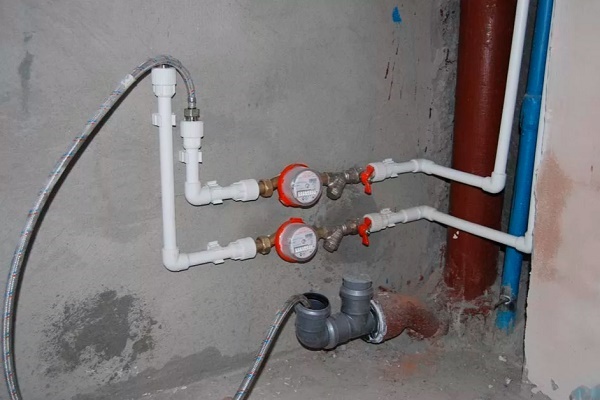

Задължителни елементи на входа на водопровода в апартамента са спирателните сферични кранове, филтрите за грубо почистване и водомерите. Оборудването за регулиране на налягането, фините филтри и други устройства се монтират по желание.

Веднага след сферичния кран се препоръчва да се постави специална система за защита от течове, оборудвана със спирателен управляем клапан. След нея се монтира самопочистващ се магистрален филтър. Той ще премахне грубите примеси от водата, което значително удължава експлоатационния живот на уредите.

След него трябва да се поставят водомери, ако са необходими.

След това може да се монтира регулатор на водния поток. Това не е задължителен елемент – той е необходим само там, където има проблеми с налягането на водата. След това се извършва последователно или колекторно разпределение от отворен или скрит тип монтаж.

Изводи и полезно видео по темата

Тънкости при организирането на тръбното разпределение в банята:

Как правилно да се извърши скрито разпределение:

Как правилно да се обустроят изходите на водопровода и канализацията:

Самостоятелно да се извърши разпределението на тръбите в банята или в комбинирания санитарен възел е напълно по силите на домашния майстор. Неопитният водопроводчик трябва стриктно да спазва изискванията на инструкциите, грамотно и качествено да изпълнява всички работи, правилно да избере тръбите и другите елементи.

Ако се появят съмнения в собствените сили, струва си да поканите опитен наставник или да се обърнете за помощ към професионален водопроводчик.

Имате ли опит в разпределението на тръби в санитарния възел? Моля, разкажете, коя схема на полагане сте следвали, споделете информация за избора и инсталирането на тръбите. Оставете коментари във формата по-долу.
