Видове водомери: преглед на различните типове + препоръки за купувачите

Обемите на използване на вода, установени от нормативите, са значително завишени. Те са много по-големи от реалното й потребление. С нарастването на тарифите за вода актуален става въпросът за икономия. Нещо може да се спести само ако се води отчет на потреблението.

За да плащате по-малко, трябва да инсталирате водомер. Но разновидностите на това устройство са толкова много, че понякога е трудно да се ориентирате при избора. Вие не знаете с какво се различават един от друг видовете водомери, представени в асортимента от различни производители? Ние ще помогнем да се разберете по този въпрос.

В статията са разгледани разновидностите на водомерите, техните особености и принцип на работа. Представени са снимки и видеопрепоръки, изброени са правилата за избор на оптимален вариант за използване в домашни условия. С оглед на нашите съвети покупката на измервателно устройство ще стане изключително лесна.

Съществуващи видове водомери

Правилният избор на устройство за контрол на изразходваната вода не може да се направи без познаване на особеностите на различните видове.

Изхождайки от принципите на действие на устройствата, се разграничават следните видове водомери:

• тахометрични;
• вихрови;
• електромагнитни;
• ултразвукови.

Конструкцията на всеки вид има своите особености. Нека разгледаме всичко подробно.

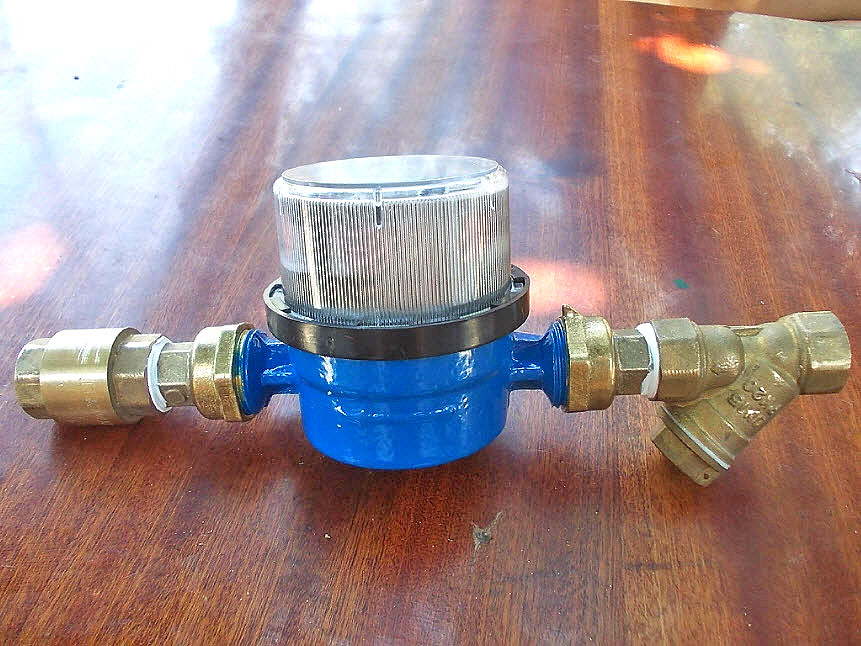

Особености на тахометричните водомери

Този тип водомери е най-разпространен. Те функционират по прост принцип.

Положителни и отрицателни характеристики

Механичните водомери се отличават с компактност. Могат да се монтират на отдалечени места, така че не развалят интериора на помещението. Простотата на конструкцията позволява да се определи приемлива цена за повечето потребители за тези устройства. Грешката на техните показания е незначителна.

Тахометричните водомери са енергонезависими устройства. Основният елемент в тяхната конструкция е перката, поставена във водата. По броя на оборотите, които тя извършва, се изчислява обемът на водата

Към отрицателните се отнасят следните характеристики:

• износване на лопатките;
• чувствителност към примесите, присъстващи във водата;
• зависимост на показанията на водомера от магнитното поле;
• невъзможност да се фиксира моментният разход;
• наличие на движещи се елементи в проточната камера.

Въпреки наличието на недостатъци, ако се спазва графикът за проверки, водомерът може да служи до 12 години. За функционирането на уреда не са необходими външни източници на електрозахранване.

Принцип на работа и конструкция

Основният елемент на водомера е работното колело. То има перпендикулярна ориентация на оста си спрямо посоката на водопровода. Диаметърът на условния проход на уреда от този тип не надвишава 50 мм.

Тахометричните водомери се инсталират за измерване на дебита както на студена, така и на топла вода, когато става въпрос за малки обеми. За големи дебити тези водомери не са предназначени.

Когато лавина от вода преминава транзитно през работното колело, се извършва кръгово движение. Всяко движение е съпроводено с преливане на определено количество течност през уреда. Колкото по-голям напор създава водата, толкова по-бързо се върти работното колело.

Чувствителният броячен механизъм чрез редуктор получава информация за броя на оборотите, а всички промени се показват на циферблата.

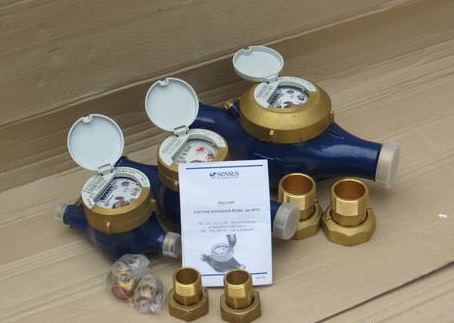

Устройствата с работно колело биват едноструйни, многоструйни, комбинирани. При първите водата се подава на входните лопатки с една струя. Въртящият импулс към индикатора на броячния възел се изпраща от магнитна муфа. Специалистите съветват да се монтират такива водомери на тръбопроводи за топла вода с напречно сечение от 15 до 30 мм.

При многоструйните модели потокът по пътя към работното колело се разделя на части. Грешката при измерване намалява, тъй като се осъществява въздействие върху лопатките с еднаква сила. При това напълно се изключва турбулентността на потока.

Уредът е предназначен за монтаж на тръби със студена вода с диаметър максимум 50 мм. Такъв водомер се отличава с ергономичност, лесно се инсталира и демонтира, ако е необходимо да се извърши проверка.

Когато обхватът на измерванията на потреблението на вода трябва да се разшири, се инсталира тахометрично устройство от комбиниран тип. Подразбира се, че с промяна на скоростта на потока влиза в действие някой от броячите. Преходът става автоматично.

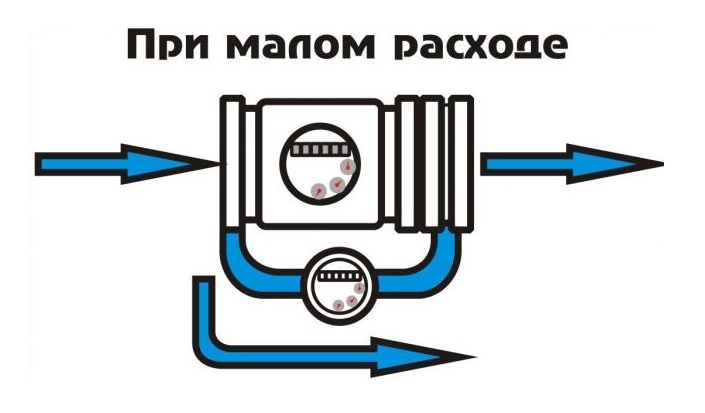

Комбинираният водомер се състои от основен и допълнителен уред. Първият се включва чрез отваряне на клапана, когато се изразходват големи обеми вода.

Измервателният възел е един, той притежава висока точност, херметичен е, поради което работи дори при условия на наводнение. За тръби с Ду над 50 мм в конструкцията на уреда се влага вместо работно колело въртяща се турбинка. Водомерът в този случай се инсталира по оста на магистралата. Идеалното място за неговото инсталиране е на входа.

Монтират се такива водомери на тръбопроводи на производствени предприятия с напречно сечение до 500 мм там, където преминават значителни обеми вода. Посоката и ъгълът на потока се определят от специален обтекател.

Сухоходни и мокроходни устройства

Ако изхождаме от разположението на броячното устройство, тахометричните водомери се разделят на сухоходни и мокроходни. В първия случай течността не въздейства по никакъв начин на броячния механизъм. Въртеливото движение от работното колело му се предава посредством специална магнитна муфа.

От корозия механизмът се защитава от непроницаема преграда. Моделът има доста висока цена, но може да се използва дори там, където се подава гореща вода, в която присъстват странични примеси в голямо количество.

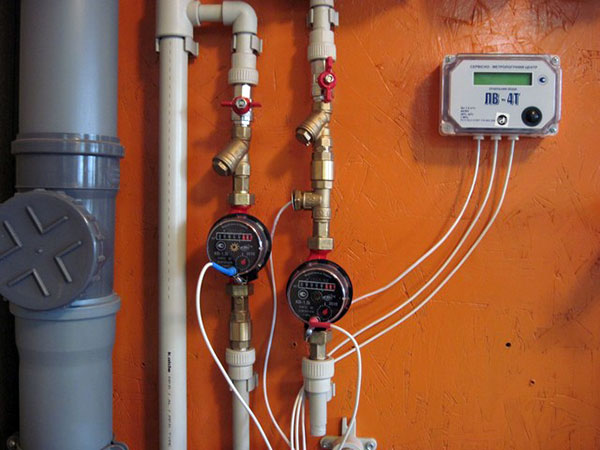

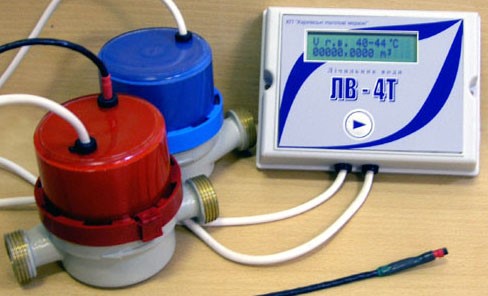

Освен това точността на показанията на такъв прибор е много висока. Ако има необходимост от дистанционно сваляне на данни, може да се включи в системата устройство за импулсен изход.

Монтират възела за импулсен изход непосредствено на входа на тръбопровода. Трансформираната в импулс информация постъпва на устройството за регистрация.

Модулът, който събира информация, може да се намира на каквото и да е разстояние от измервателния възел.

В мокроходния уред броячният възел е в постоянен контакт с мръсна течност. Това се отразява отрицателно на продължителността на неговата служба. За да се поправи положението, преди водомера се монтира филтър.

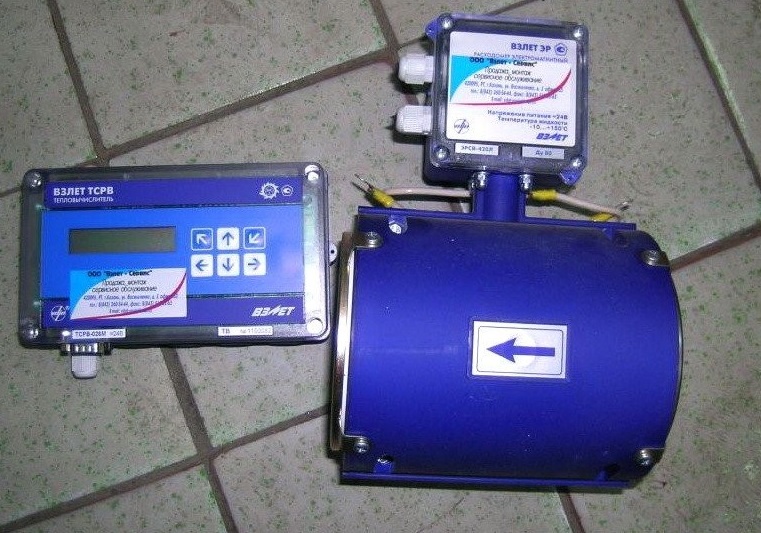

Електромагнитни водомери

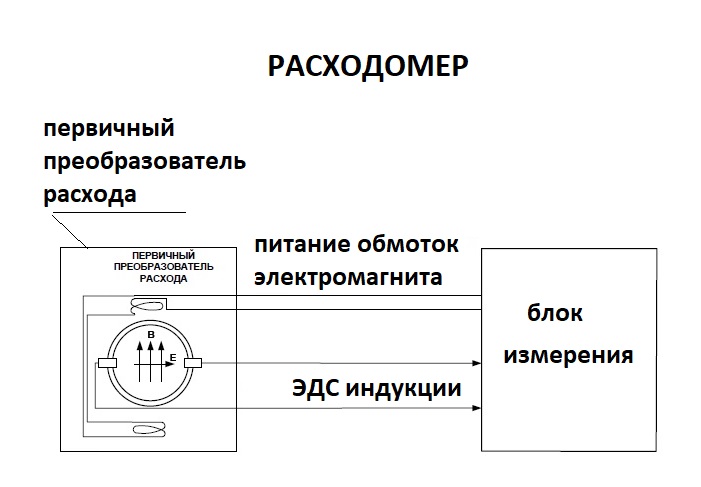

Този тип уред не може да изпълнява работата си без електричество. Основата на неговото функциониране е свойството на водата да пропуска електрически ток.

Електромагнитните водомери се отличават с висока точност на данните. Измерването на показанията се базира на параметрите на взаимодействие на магнитното поле и водния поток.

Когато течността преодолява магнитното поле, получено изкуствено, тя променя неговите показатели, сензорите го регистрират, а данните се появяват на дисплея. Това е скъп вид водомер. Той работи добре и дълго, ако тръбите са свободни от котлен камък. Тъй като такива условия се срещат рядко, електромагнитните уреди се използват нечесто.

Основни плюсове и минуси

Ако високата точност на показанията е основното предимство на електромагнитните водомери, то сложността на инсталацията е основният им недостатък. Към тях трябва да се подведе източник на захранване. Когато спре електричеството, къщата ще остане без вода, тъй като уредът ще прекъсне нейното подаване.

Към плюсовете могат да се отнесат и следните моменти:

• голям обхват на измерване;
• отсъствие на подвижни елементи в проточната камера;
• мигновено отображение на разхода;
• архивиране на данни.

Инсталирането на водомера не води до голямо увеличение на съпротивлението на налягането на водата. По тази причина той често се монтира на тръбопроводи с ниско налягане.

Сред останалите недостатъци трябва да се отбележи неравномерността на разпределението на скоростта на течността по диаметъра на водомера, възприемчивостта към турбулентност на потока.

Особености на монтажа на електромагнитния водомер

Когато монтирате такъв водомер, не трябва да забравяте филтрите. Те задължително трябва да присъстват в системата, тъй като магнитът привлича метални частици, които се намират във водата. Добре е, ако са инсталирани два филтъра – стандартен уловител за кал и магнитен.

Електромагнитният водомер контролира водния дебит с различни температурни параметри и вискозитет в широк диапазон. В структурата на преобразувателя на дебита влиза магнитопроницаем цилиндър с електромагнитно покритие отвътре и електромагнитни намотки, разположени отвън.

Измервателният сигнал се снема посредством два електрода, които са разположени диаметрално и имат контакт с водата. Водомерите се монтират в металопластични, метални, пластмасови тръби в банята и тоалетната.

Ултразвукова разновидност на устройствата

Тези водомери са универсални, с тяхна помощ се измерва не само водният дебит, но и се изчислява обемът на газ, пара. Те, подобно на електромеханичните уреди, не могат да функционират без електрическо захранване, тъй като имат електронно броячно устройство, което без него е просто неработоспособно.

Измерването се извършва чрез въздействие на ултразвукови трептения върху водния поток. Акустичният ефект, получен в резултат, се анализира от датчик, а след това показанията се появяват на дисплея.

Те се монтират както на повърхността на водопроводната тръба, така и директно в нея. Ако инсталацията е извършена по първия начин, уредът може бързо да се премести на друго място за извършване на калибриране на други водомери или за временен контрол. По правило такива устройства се използват в промишлеността.

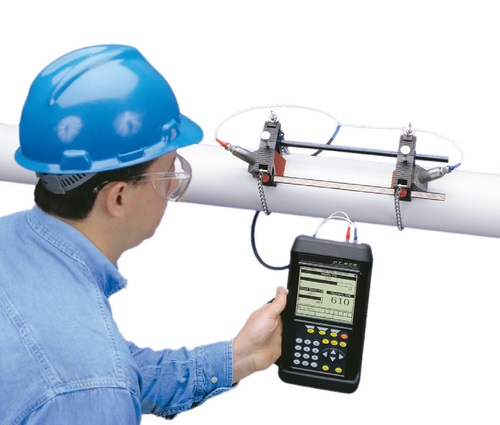

Освен стационарни ултразвукови водомери, съществуват и преносими уреди. В конструкцията им присъстват два датчика, работещи едновременно и като предаватели, и като приемници.

Ултразвуковите водомери се отличават с ниска консумация на енергия, което позволява използването им в много сфери. Устройството е добре защитено от смущения. Грешката при измерване с тези уреди е максимум 1%.

В конструкцията на такива разходомери за вода липсват части, които могат да се счупят, поради което те практически не излизат от употреба. В последните модели на такива видове водомери, като ултразвуковите, удачно се съчетават добри метрологични качества, точност и съответстваща цена.

Те са оборудвани с литиеви батерии, запазващи своите работни характеристики повече от 5 години. Също така в тях е предвидена автоматична регулировка през определени времеви интервали, което повишава точността на измерване на по-високо ниво.

Към недостатъците на оборудването може да се причислят необходимостта от външно електрозахранване или автономно такова. Отрицателен е и фактът, че точността на измерване намалява поради наличието на въздушни мехурчета във водата.

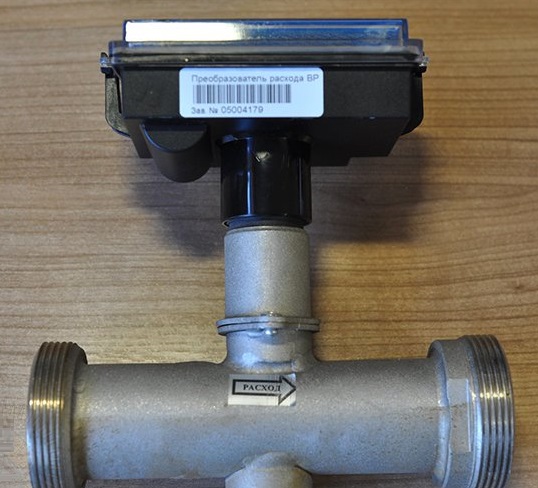

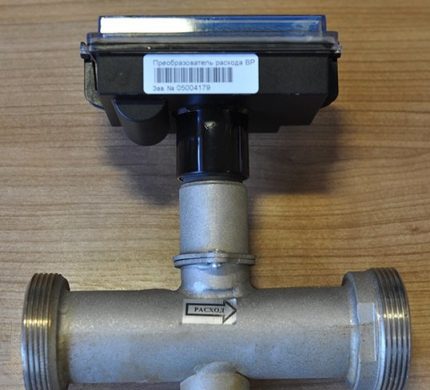

Вихрови водомери и техните особености

Вихровите броячи могат да работят стабилно само при условие, че водата в тръбопровода е чиста и без абразивни частици, способни да изкривят показанията.

Всеки вихров брояч включва обтекаемо тяло. То е поставено в тръбата и играе роля на препятствие по пътя на водния поток. По-нататък по посока на течението е разположен високочувствителен сензор. Той реагира на най-малките колебания на налягането в потока.

Сензорът, с който е оборудван вихровият брояч, се отличава с отлична балансировка. Дори вибрацията на тръбата не се отразява на точността на показанията му.

Когато скоростта на движещата се течност достигне определена стойност, възникват вихри зад препятствието. Те се образуват последователно от различни страни и се движат заедно с потока. При това се появяват зони на ниско и високо налягане. Това поражда явление, наречено „вихрова пътека“.

Вихрите се появяват с честота, пропорционална на скоростта на движещия се поток. Разстоянието между съседните вихри съответства на обема вода, преминал за съответния период. Следователно дебитът може да се изчисли, като се умножи броят на вихрите по обема. Вихрите възникват толкова по-често, колкото по-голяма е скоростта на потока.

Вихровият брояч може да се усъвършенства, като се добави температурен контролер. При това точността на измерванията ще се повиши с корекция за температурата.

Средният експлоатационен живот на уреда е 8 години. Основното му предназначение е регулиране на технологични процеси. В инсталацията на водопровода в апартамента  прилагането на такива устройства е нерационално.

Значение на надписите и символите върху водомерите

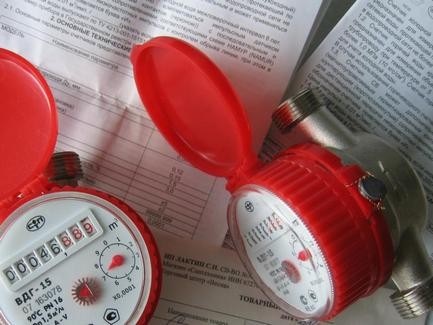

Условните обозначения и надписите върху водомерите могат да разкажат много за уреда. Затова трябва да се научите да ги разчитате, за да разберете различните възможности на изделието и да определите кой брояч ще подходи за конкретните условия.

Производителите нанасят върху устройствата четири основни обозначения:

1. Qmax — гранична скорост на потока, която не предизвиква грешки в работата на уреда. При такава стойност на скоростта на потока уредът може да работи най-много 1 час. След това задължително трябва да последва прекъсване.
2. Qn — оптимален дебит за водомера. По отношение на максималната му възможност, този параметър е с 50% по-малък. В случай, когато през корпуса на уреда преминава обем вода, равен на нормалния дебит, той ще функционира безгрешно. Уредът ще може да премине проверка и няма да се налага дълго време да бъде сменян с нов.
3. Qmin — най-малката скорост на потока, която при измерване на дебита на водата дава най-незначителната грешка.
4. Qt — налягане, при което не е изгодно да се експлоатира водомерното устройство, тъй като то започва да работи със значителна грешка. В същото време е трудно да се предвиди с какъв знак ще бъде стойността на грешката – може да бъде както минус, така и плюс спрямо реалните показания.

Освен тези означения, върху корпуса на водомера е нанесена максималната температура, при която уредът може да функционира.

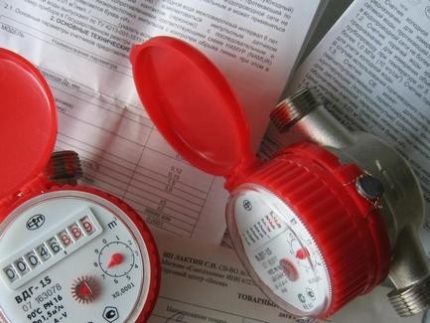

В продажба има водомери за гореща и студена течност. Срещат се и универсални, които работят в голям температурен диапазон без грешки.

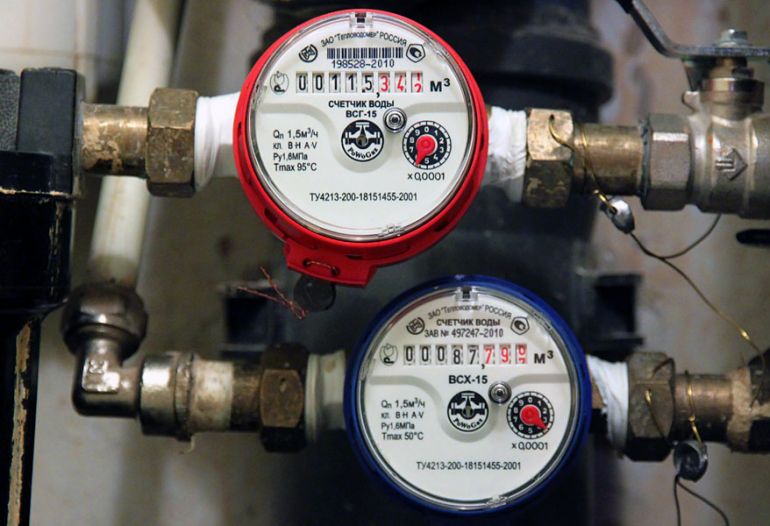

На разходомерите за студена вода има надпис 40 °C, а корпусът е син. Корпусът на разходомерите за гореща вода е червен или, което се среща значително по-рядко, черен. На този фон задължително ще има надпис 90 °C.

Ако централизирано се подава вода под налягане, чиято температура надвишава 90 °C, трябва да изберете водомер с надпис 150 °C.

Съвети за избор на разходомер

Като знаете какви водомери се предлагат на пазара, при избора трябва да определите целта за инсталиране на измервателния уред. Ако монтажът му е необходим, за да се знае колко кубика студена вода са изразходвани, скъпи водомери не са нужни.

Тук напълно ще свърши работа прост „мокър“ тахометричен вариант, само че трябва предварително да съгласувате с водоснабдителната компания неговия клас.

За тръбопровод с гореща вода също ще подхожда тахометричен водомер, но в „сухо“ изпълнение, за да не повредят примесите във водата измервателния модул. За система, в която потокът се характеризира с резки промени, е по-добре да изберете комбиниран уред.

Класът на точност на водомера е толкова по-висок, колкото по-малка е допустимата грешка. Този параметър нараства от „А“ до „D“. Уредите, използвани в бита, притежават клас на точност „В“, ако са предназначени за хоризонтален монтаж. При вертикален монтаж е допустим клас „А“. Клас „С“ е характерен за електронните водомери, монтирани във всяко положение.

Ако обитателите на многоетажна сграда са взели решение да инсталират общ прибор за отчитане на консумираната вода, най-добрият вариант ще бъде водомер с външен датчик.

Съобразяването с техническата страна при избора на водомер е задължително, но не по-малко важно е да се вземе предвид съответствието на уреда с мястото, където искате да го инсталирате.

Ако уредът трябва да се скрие в ниша, под тоалетна чиния или под вана, то задължително трябва да се обмисли каква форма на корпуса ще се впише в свободното пространство. В единия случай ще подхожда уред с къс корпус, в другия – удължен по дължина.

Важна е ориентацията на водомера спрямо пода. Може да се разположи вертикално или хоризонтално. Основното е данните да се отчитат лесно. Ако измервателният механизъм на уреда е ориентиран хоризонтално, то и самият уред трябва да заема това положение.

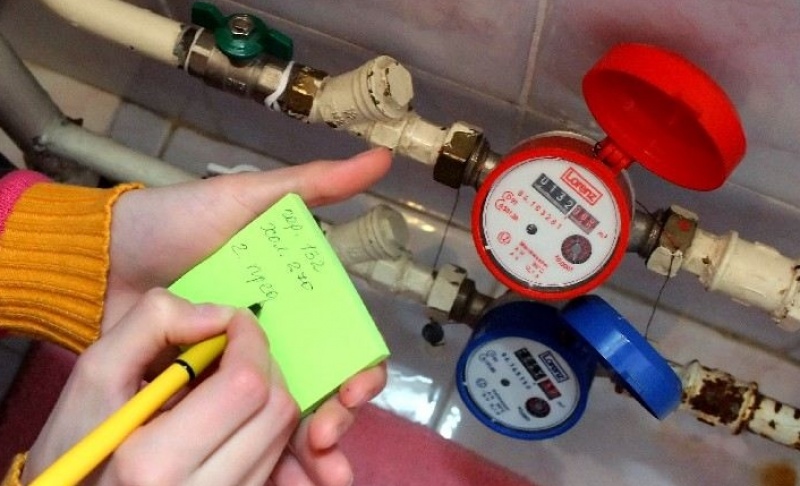

На таблото на водомера се извеждат показанията на използваните кубични метри. Това са първите пет цифри, останалите 6 или 8 цифри са литри. Те не се вземат предвид при плащане. Срещат се водомери, при които литрите изобщо липсват.

Има водомери, при които цифровото табло е разположено така, че показанията могат да се отчитат само при вертикален монтаж. Тъй като топлата и студената вода имат различна цена, плащането се извършва по различни сметки.

Най-добрите производители на водомери

Пазарът е богат на водомери, както местни, така и вносни. От местните производители за най-добри се смятат:

• «Бетар»;
• «Иконом»;
• «Метер»;
• «Старорусприбор»;
• «Тритон».

Уредите на тези компании са по-евтини от чуждестранните и се справят добре с възложените им задачи. Основното е, че те са максимално адаптирани към нашите реалности.

Сред вносните модели най-голямо доверие на потребителите завоюваха:

• Ценер (Германия);
• Верле (Германия);
• Актарис (Франция);
• Витера (Германия);
• Сименс (Германия).

Те имат голям интервал между проверките, традиционно висока надеждност. Не трябва да забравяме факта, че те са предназначени за вода с по-високо качество от тази, която тече в нашите водопроводи.

Затова трябва да сте готови за повреди, затова няма да е излишно да разберете дали наблизо има сервизни центрове.

Изводи и полезно видео по темата

Видео #1. Защо са необходими водомерите и основните им видове:

Видео #2. Марки водомери. Кой уред е по-добър:

Закупуването на водомер е допълнителен разход, но той е напълно оправдан. Похарченото скоро не само ще се изплати, но и ще ви позволи да спестите значителни суми от плащането за вода.

Основното е да купувате водомери, произведени от проверен производител. Евтиният водомер с лошо качество като правило има голяма грешка и ще трябва да плащате повече.

Искате ли да разкажете как сте избрали водомер за собствения си апартамент? Споделете на кой модел сте спрели и защо. Оставете, моля, коментари, задавайте въпроси и публикувайте снимки по темата на статията в разположения по-долу блок.
