Как да изберете газов брояч: ориентири за избор на уред за частна къща и апартамент

Цената на енергийните ресурси непрекъснато се увеличава и не възнамерява да намалее в обозримо бъдеще. Разумният стопанин се стреми да ги използва максимално ефективно. В това ще му помогнат измервателните уреди. Те трябва да се инсталират във всички частни къщи, а според нововъведенията в законодателството – и в апартаменти.

Ще ви разкажем как да изберете газов брояч, ще ви запознаем с моделите уреди, използвани в битови условия. При нас ще научите по какви критерии трябва да подбирате разходомер, който отчита подаването на магистрален газ на потребителя. Като вземете предвид нашите препоръки, ще можете да изберете както оптималния модел, така и мястото за неговото инсталиране.

Защо е необходим газов брояч?

Някои потребители на газ по старому начин се разплащат за него по нормативи, мотивирайки това с това, че стойността на измервателния уред с инсталирането е прекомерно висока.

Наистина, те имат такова право, но икономически това е много неизгодно. Защо се случва така?

Първо, таксата според нормативите първоначално е завишена. Тя се изчислява въз основа на максималното потребление на газ, което в реалния живот се среща изключително рядко или дори не се случва изобщо.

Плащането според нормативите отчита максималния от всички възможни варианти на потребление на газ от всеки обитател на апартамента или къщата. Ако обитателите са двама-трима, а дори и повече, сумите се получават не малки.

Освен това, държавата е заинтересована потребените ресурси да се отчитат от измервателни уреди, поради което в действащото законодателство са предвидени повишаващи коефициенти, които увеличават плащането за газ по нормативи. В течение на няколко години този коефициент постепенно расте, докато достигне максимума.

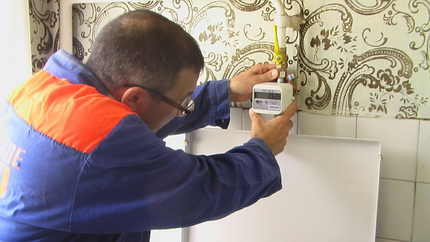

Инсталирането на газов брояч дава възможност да се разплащате за реално потребените енергийни ресурси и кара да се замислите за тяхната икономия

Докато инсталирането на брояч предполага плащане само за реално потребеното количество газ. Практиката показва, че то значително се различава от изчисленото по нормативи. Съответно и плащането значително намалява.

Реалната разлика в плащането позволява достатъчно бързо да се възстанови стойността на покупката и монтажа на измервателния уред, а впоследствие и да се получава значителна изгода от това.

За тези, които имат автономно газово отопление, инсталирането на брояч дава още едно предимство. Те могат да използват своето отоплително оборудване независимо от началото или края на отоплителния сезон.

Потребителите, които нямат измервателни устройства, се изключват автоматично от газоснабдяването след края на отоплителния сезон до неговото начало. Инсталирането на брояч решава този проблем.

Преди да се обърнете към газовите специалисти с молба за монтаж и пломбиране на газов разходомер, трябва да изберете и купите уреда. А това не е лесно, тъй като на пазара в момента има внушителен брой от тях. По принцип на действие всички броячи за потребление на газ се делят на следните групи:

Разновидности на измервателните уреди

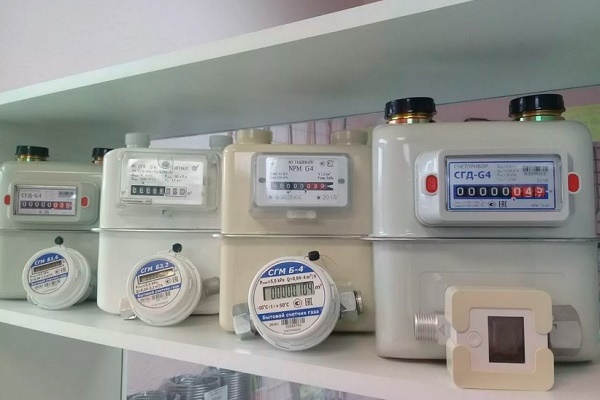

Оборудването за отчитане на потребения газ се отличава с разнообразие. Съществуват няколко типа такива уреди, отличаващи се по принцип на работа. Нека разгледаме всеки по-подробно.

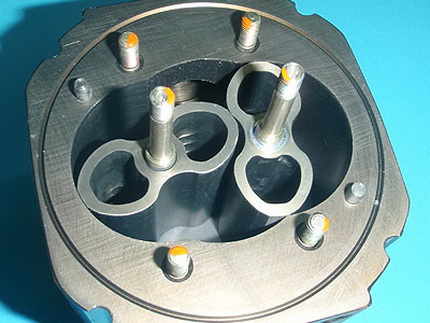

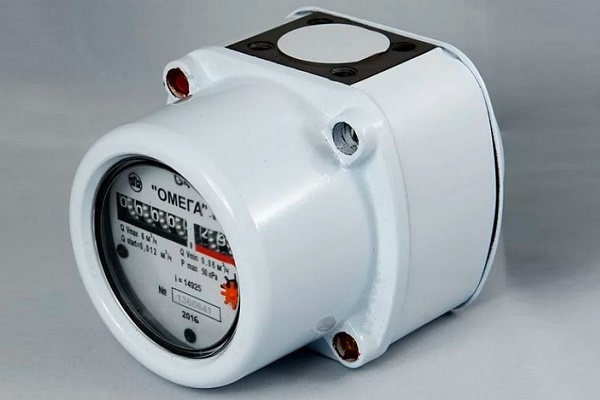

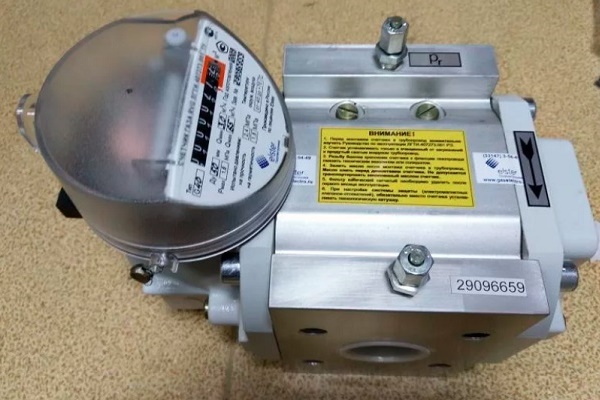

Вариант #1 — роторен или ротационен

Представлява камерен измервателен уред с осмообразни ротори, които се използват като преобразувателни елементи.

Конструктивно уредът се състои от корпус, броячен и предавателен механизъм. Вътре в корпуса са монтирани два еднакви по размер въртящи се ротора във форма на осмица. Единият от тях е свързан с предавателния и броячния механизъм.

Вътре в корпуса на ротационния газомер се движат два ротора. Отчитането на броя на техните обороти позволява да се измери обемът на газа, преминал през измервателния уред.

Корпусът е оборудван с входен (горен) и изходен (долен) патрубок за газ. Когато последният започне да постъпва вътре в корпуса, възниква разлика в налягането, което кара роторите да се въртят.

Те го правят синхронно, за което отговарят закрепените в крайните кутии зъбни колела. По време на въртене роторите се допират един до друг със страничните си повърхности, което е необходимо за процеса на отчитане.

Обемът газ, който се измества от един ротор за половината от неговия оборот, е равен на обема, съответстващ на количеството газ, ограничено от вътрешната част на корпуса и повърхността на ротора във вертикално положение. За всеки пълен оборот на двата ротора от корпуса се изместват четири такива обема. Съответно, разходът на газа, преминал през брояча, лесно се отчита.

Към предимствата на такива уреди може да се отнесат значителният обхват на измерване и високата пропускателна способност. Освен това те са доста компактни.

Освен това, устройствата са издръжливи, енергонезависими, нечувствителни към краткотрайни претоварвания. Нивото на произвеждания от тях шум се счита за средно, то е почти незабележимо. От недостатъците трябва да се отбележи краткият срок за проверка. Той е само 5 години.

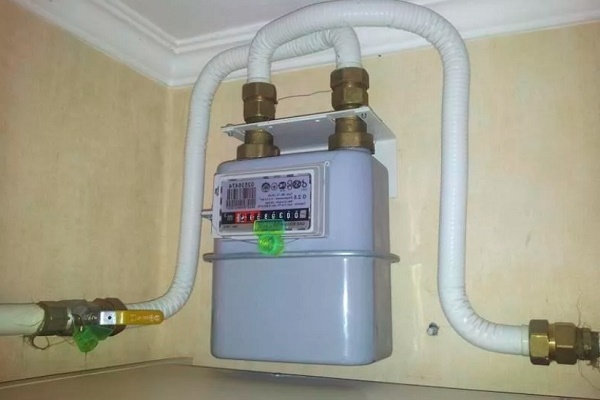

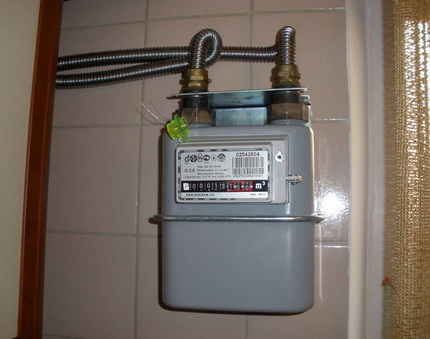

Вариант #2 — диафрагмен или мембранен

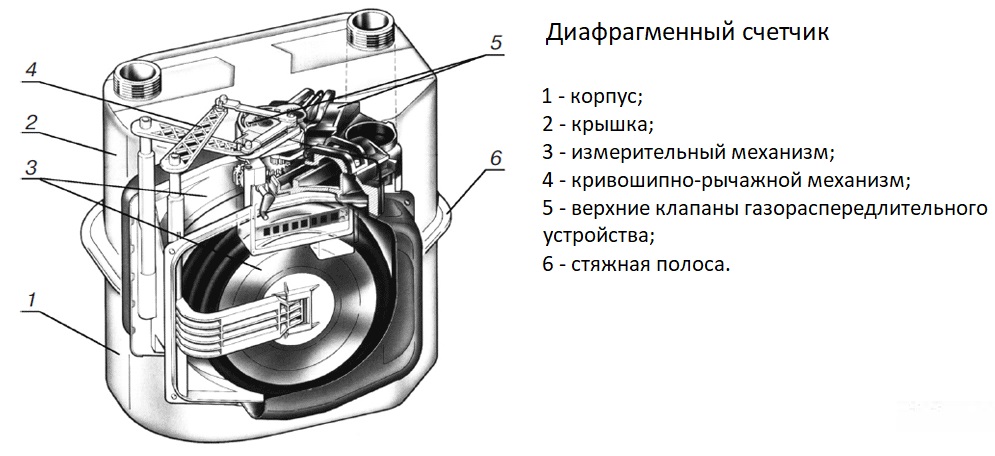

Представлява брояч от камерен тип, използван за отчитане на малки газови потоци. Корпусът на уреда е разделен на две части. В горната се намират патрубките за входа и изхода на газа.

И двата фрагмента на корпуса са здраво закрепени един към друг. Между тях са поставени специални уплътнения и пастообразен уплътнител. Също така вътре в корпуса се намира измервателен механизъм от диафрагмен тип.

Мембранният или диафрагменният газомер се смята за най-търсен от потребителите. Той точно измерва разхода на газ и не изисква специално обслужване.

Той се състои от две камери, наподобяващи ковашки мехове. Всяка от тези камери посредством лостове и колянови валове се свързва с общ клапанно-бутален механизъм. През него преминават подвеждащите газ канали.

Броят на камерите може да бъде различен, от техния брой зависи точността и класът на измервателния уред. Буталният механизъм посредством вал се свързва с закрепеното на корпуса броячно устройство.

Когато газът постъпва в уреда, той последователно се изтласква от камерите-мехове. Това води до последователно движение на преградите-диафрагми. Щом една камера се напълни, клапанният механизъм се превключва и тя започва да изпуска газа.

Този цикъл се повтаря многократно. Той е съпроводен от преместване на диафрагмите. Това преместване задейства броячния механизъм, който отчита количеството газ, напуснало камерите за определена единица време.

В корпуса на мембранния брояч се намира диафрагма, която се разширява в момента на напълване с газ. Те могат да бъдат и няколко, всичко зависи от необходимата точност на измервателния уред.

Мембранните броячи се отличават с висока точност на измерванията. Простотата на конструкцията им осигурява значителен експлоатационен ресурс, който е минимум 20 години. Такива уреди са изключително лесни за поддръжка и икономични.

Въпреки това, при необходимост да се маскира мембранен брояч е много трудно. Още един минус – доста високата стойност на оборудването. Срокът за проверка на уредите от диафрагмен тип е 10 години.

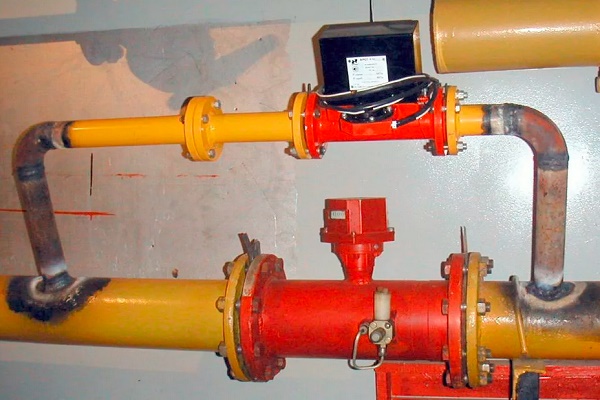

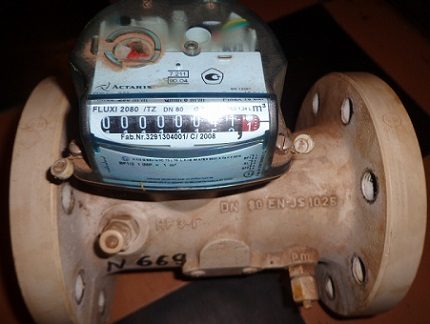

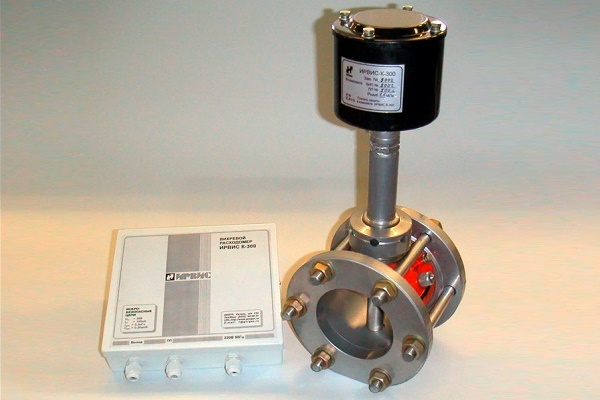

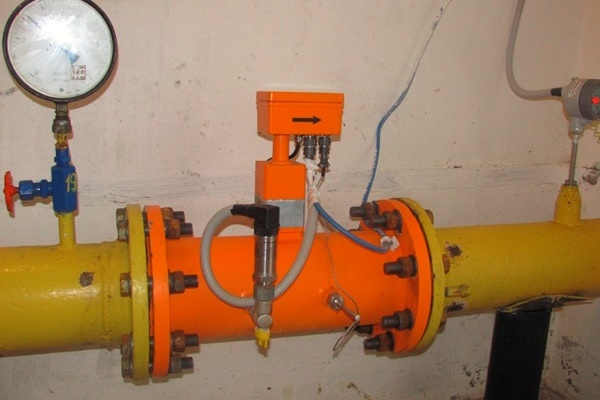

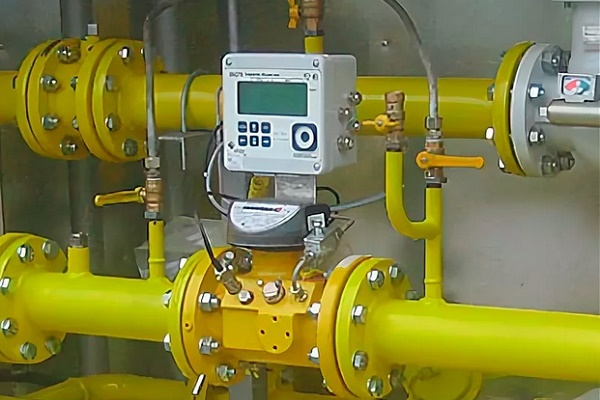

Вариант #3 — турбинен брояч

Уредът получи името си поради наличието на малка турбина, чието колело се върти под налягането на газовия поток, постъпващ в прибора.

Конструктивно оборудването представлява фрагмент от тръба, оборудван с фланци. В корпуса на уреда последователно, започвайки от входния патрубок, са разположени следните механизми: струен изправител и самата турбина с опори за въртене и вал.

За безпроблемната работа на лагерите е необходимо смазване, поради което на корпуса на брояча се монтира помпен възел. С негова помощ към въртящите се елементи по специални тръбички се подава масло.

Принципът на работа на измервателния уред е доста прост. Броят на оборотите на въртящата се турбина посредством понижаващ редуктор се предава на специален броячен механизъм, закрепен извън газовата кухина.

Турбинните броячи могат да бъдат оборудвани с допълнителни детектори за измерване на импулси, температура или налягане. Освен това, процесът на измерване може да има три степени на автоматизация. Липсата на автоматизация предполага, че потребителят самостоятелно отчита показанията на уреда.

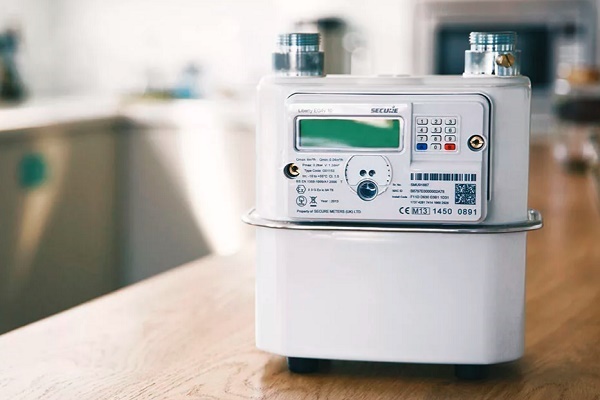

Измервателен уред от ново поколение. Може да бъде оборудван с апаратура за напълно автоматизирано предаване на показанията. Цената на такива броячи все още е доста висока.

Полуавтоматичните измервания предполагат, че контролът се осъществява от изчислително устройство, но е възможна ръчна корекция на показателите, настройките и т.н. Пълната автоматизация на измерванията предполага, че показанията на измервателния уред постъпват в изчислително устройство, което ги обработва и ги предава в центъра за отчитане.

Предимствата на турбинните броячи са енергийната независимост, надеждността на конструкцията и простотата на обслужване. Уредът може да работи с газ с не много висока степен на пречистване. Нивото на шум, издаван от устройството, може да се определи като ниско. Производителите пускат турбинни броячи в голямо количество типоразмери.

Към недостатъците на оборудването трябва да се отнесат грешките в измерването. Ако устройството работи непрекъснато, грешката е минимална, ако в пулсиращ режим, изкривяването на измерванията значително нараства. Срок на проверка – 8 години.

Може да проверите брояча за магистрален газ, без да сваляте уреда от обичайното му място. Как се извършва такова тестване, е подробно описано в препоръчваната от нас статия.

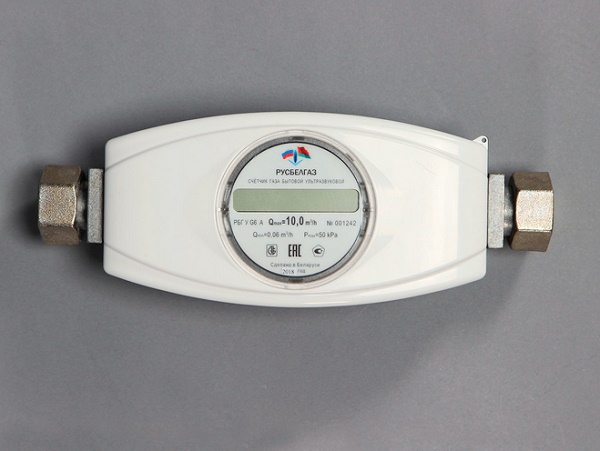

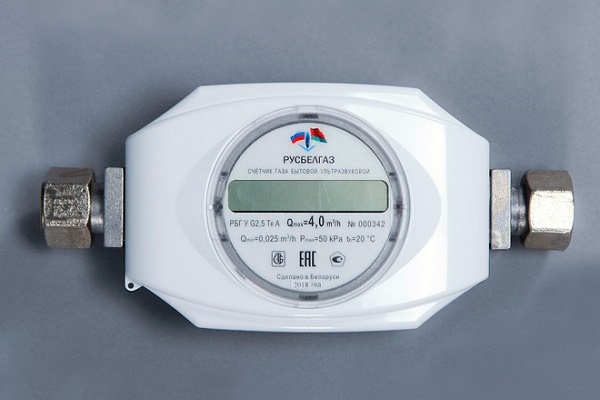

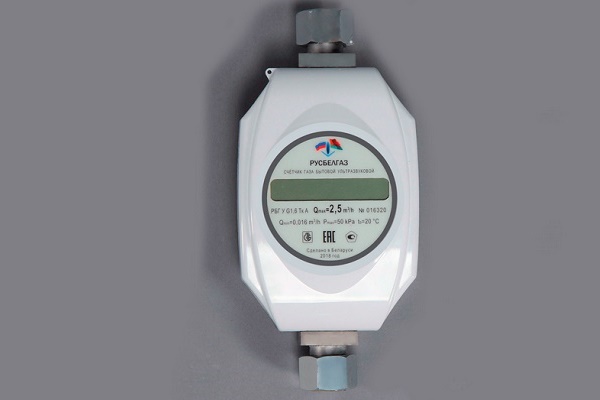

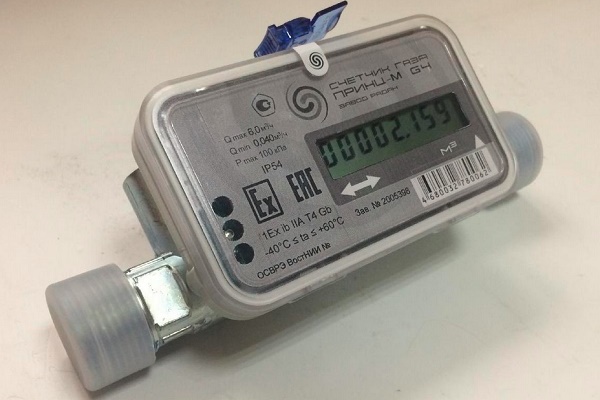

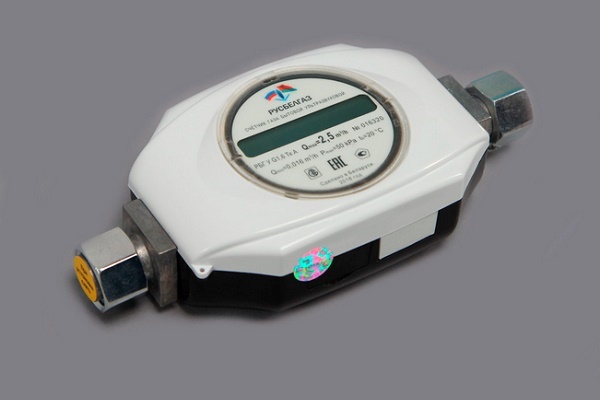

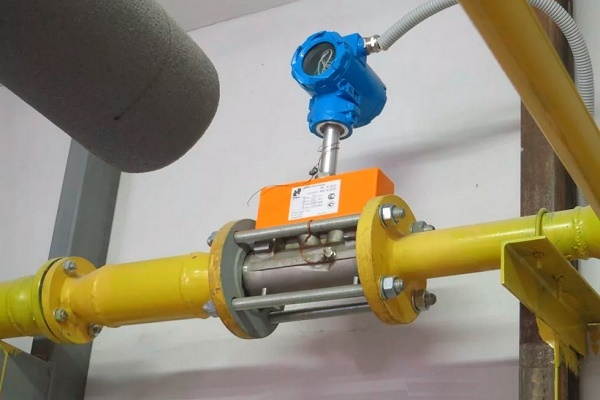

За да получите максимално точни показания на разходомера, отчитащ потреблението на газ, сега се пускат уреди, ориентирани към определен тип потребители:

Критерии за избор на оптимален брояч

След като се запознахте с различните типове газови броячи, може да решите кой от тях да изберете за своя дом. Въпреки това, освен типа на устройството, има още няколко важни параметъра, които трябва да се вземат предвид при избора. Един по един ще разгледаме всеки от тях.

Пропускателна способност на апарата

Под пропускателна способност трябва да се разбира максималното количество газова смес, което оборудването е способно да измери за единица време. Обикновено това е един час работа. Тази стойност трябва да се сравни с максималното потребление на газ в къщата или апартамента.

За да направите това, трябва да изчислите общия разход на газ. За целта трябва да съберете средното потребление на всички уреди, които го използват.

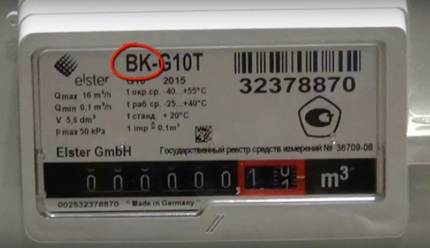

Пропускателната способност на газовия брояч задължително се посочва на корпуса на уреда под формата на специална маркировка. Тя трябва да е по-голяма от планирания максимален разход на газ.

Това ще стане много по-лесно, ако се намери техническата документация за всяко устройство и се вземе оттам търсената стойност. Производителят задължително посочва в паспорта на оборудването максималния консумиран газов обем.

Общото потребление се изчислява за всички газови уреди, намиращи се в апартамента, дори и някой от тях, според мнението на собственика, да се използва изключително рядко.

Освен това, ако се планира закупуването и инсталирането на допълнително газово оборудване, неговото потребление също трябва да се добави към общото. Тогава няма да се налага по-късно да купувате и инсталирате още един нов газомер.

След като се определи стойността на максималния разход на газ, трябва да се избере разходомер с пропускателна способност, по-голяма от получената стойност. Това ще стане много лесно, ако правилно се прочете маркировката на уреда. Тя представлява буквено обозначение G, до което се намират цифри.

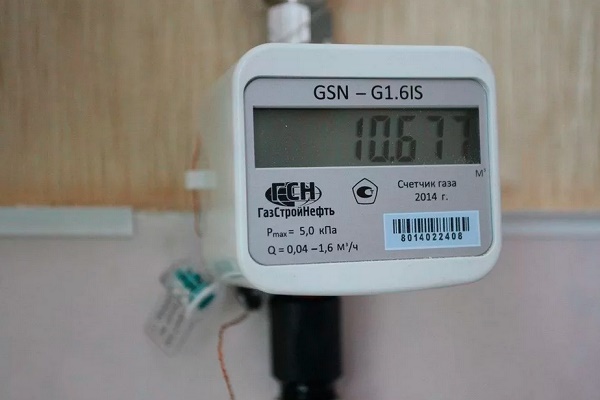

Така, газомер с маркировка G1,6 има пропускателна способност от 1,6-2,5 кубични метра на час, G2,5, съответно, за час може да пропусне 2,5-4 куба, G4 – от 4 до 6 куба, G6 – от 6 до 10 и G10 – от 10 до 16 куб. м на час. Въз основа на тази маркировка се подбира подходящ измервателен уред.

Конструктивни особености на уреда

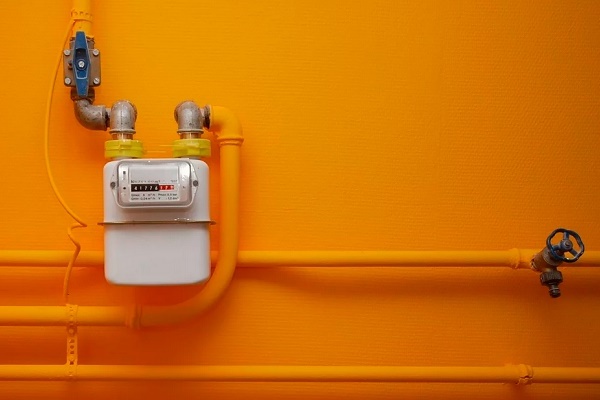

Разнообразието от места за монтаж на газомери обуславя техните конструктивни особености. Първото, на което трябва да се обърне внимание, е посоката на движение на газа. Той може да се подава отляво или отдясно.

В зависимост от това уредите се разделят на лево- и десностранни. Трябва ясно да се представи схемата на свързване на газомера, тъй като да се инсталира левостранно оборудване от дясна страна и обратното е физически невъзможно.

Посоката на движение на потока газ задължително се посочва със стрелка върху корпуса на уреда. Тя трябва стриктно да се спазва при свързването на газомера.

Посоката на движение на газа задължително се посочва със стрелка върху корпуса на уреда. Тя трябва стриктно да се спазва.

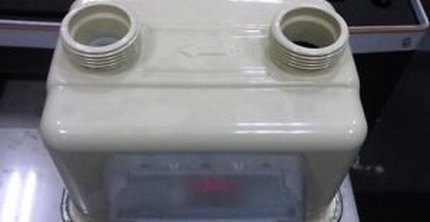

Още един важен момент – диаметърът на резбата на свързващия патрубок на уреда. Той трябва точно да съответства на размерите на тръбата, по която се подава газ, и на която ще бъде инсталиран газомерът. За многофамилни жилищни сгради диаметърът на тръбата е стандартен и съставлява ½ инч.

В сгради, построени по индивидуален проект, тези размери могат да варират. Най-често се срещат подвеждащи тръби с диаметър ½, ¾ или 1 инч. В зависимост от диаметъра на резбата се подбират накидни гайки за монтаж на уреда. Те трябва точно да съответстват на монтажните размери.

Важно е също така да съвпадат междуосевите разстояния на резбовите съединения, те също биват различни. За устройства с присъединяване от горен тип, монтирани на хоризонтална тръба, такова разстояние варира от 110 до 250 мм.

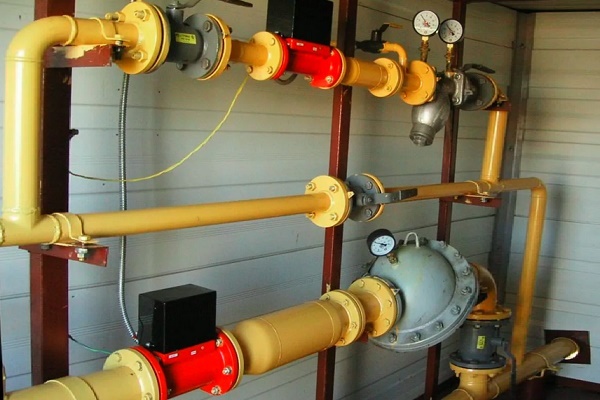

Уреди с голяма пропускателна способност, които се монтират там, където броят на потребителите е повече от два, могат да имат междуосево разстояние по-голямо от 250 мм.

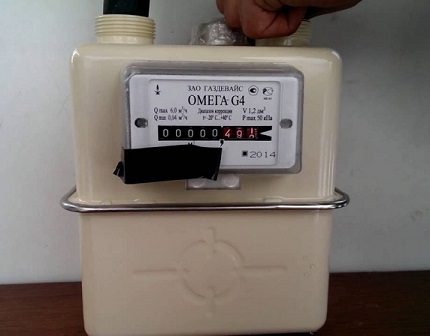

Наличие или липса на термокоректор

Стандартен газов брояч може да работи в диапазон на температури от -40 до +40 °C. Обаче коректността на направените от него при такива условия измервания може да предизвиква съмнения.

Свързано е с това, че газовата смес при повишаване и понижаване на температурата има свойството да се разширява или свива. Роля играе и налягането в системата. Затова може да се говори за коректна работа на измервателния уред само при условия на нормално налягане и температура 20 °C.

Външно измервателните уреди с термокоректор могат да се различават малко от стандартните. За да се уточнят особеностите на брояча, е желателно да се проучи неговия технически паспорт.

Разбираемо е, че такива условия съществуват далеч не винаги. Особено ако газовият брояч е инсталиран на улицата, което не е забранено от закона. През студения сезон газовите служби могат да понасят сериозни загуби, тъй като фактическият обем на потребения газ се увеличава, а неговият разход по брояча практически не се променя.

През горещия сезон икономически загуби търпят вече потребителите, които трябва да плащат за увеличения разход на газ, макар че фактическият обем на доставения газ не се е променил. За да се избегне това, се използва специално устройство, което се нарича термокоректор. То не позволява на температурните и наляганевите промени да се отразяват на потреблението на газ.

По този начин, при всякакви условия измеренията, извършени от брояча, са максимално коректни. Трябва да се знае, че газовите броячи, оборудвани с термокоректор, струват много повече от стандартните. Затова си струва да се инсталират само там, където се предполагат сложни условия на експлоатация.

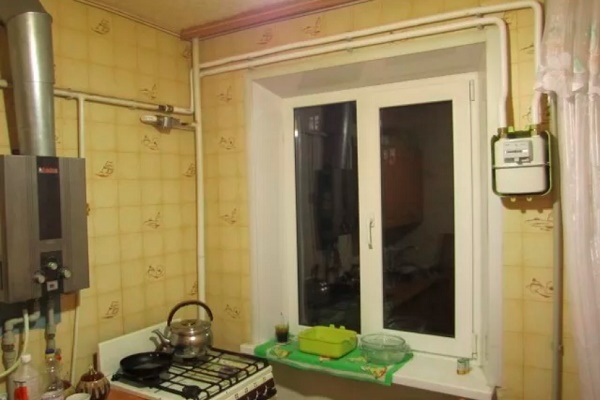

Например, в кухнята на градски апартамент, където се поддържа стабилна комфортна температура, този уред ще бъде явно излишен. Докато монтажът на такова оборудване на улицата е оправдан и необходим.

Важност на датата на производство

Действащият федерален закон регламентира редовното заверяване на измервателните уреди. Като първото от тях се провежда в завода-производител веднага след издаването на изделието. Сведенията за него се вписват в техническия паспорт на уреда.

По този начин се оказва, че датата на следващата периодична проверка се изчислява от датата, посочена в документите. Затова при покупка на ново устройство трябва внимателно да се проучи техническата документация и да се уточни датата на първата проверка.

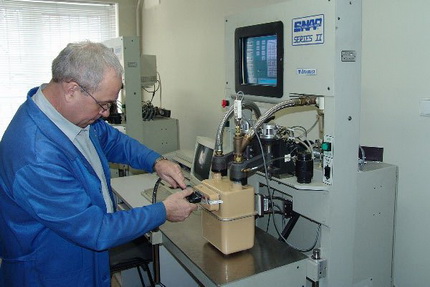

Плановата проверка на газомера се извършва на специално оборудван стенд от сертифицирани специалисти. В резултат на проверката в паспорта на уреда се вписва съответната отметка.

Случва се уредът да "престоява" в склада и да постъпва в продажба след две-три, а дори и пет години от момента на производство. Следователно, неговият междупроверковен интервал автоматично се намалява с този срок. И се оказва, че наскоро монтираният брояч вече подлежи на проверка или подмяна. Това може да бъде крайно неприятна изненада за невнимателния собственик.

В договора, който се сключва с газовата служба, задължително се посочва датата на първата проверка на измервателния уред. Газовите специалисти внимателно следят за сроковете на проверка, но не са задължени да уведомяват потребителите за тях.

Затова, ако потребителят поради невнимание, неосведоменост или по каквато и да е друга причина е пропуснал срока за проверка на своя разходомер, ще му бъде издадена сметка, изчислена според нормативите.

Междупроверковният интервал при газомерите от различни типове значително се различава. Но във всеки случай той е по-малък от срока на експлоатация на уреда.

За провеждане на проверката оборудването се демонтира и се изпраща в специализирана работилница, където специалистите го проверяват и издават заключение за възможността за по-нататъшна употреба. Ако уредът бъде признат за годен за експлоатация, в техническия му паспорт задължително се поставя специална отметка.

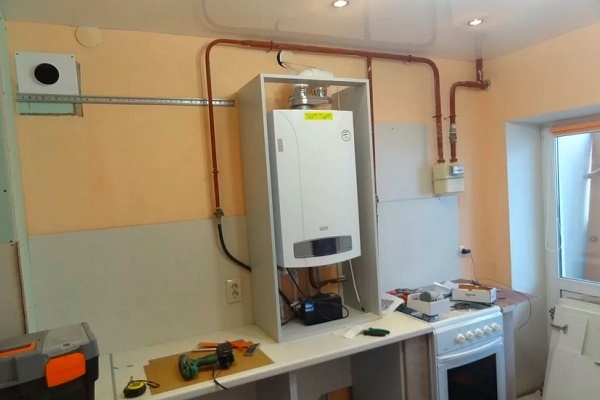

Място за инсталиране на измервателния уред

Изборът на газомер за апартамент или къща може да се направи самостоятелно, но е по-добре да се довери тази отговорна задача на специалисти от газовата служба. Те ще анализират компетентно условията на експлоатация на уреда и ще предложат модели, подходящи за конкретния апартамент.

Газомер за апартамент може да се избере сам, но е по-добре да се консултирате със специалисти от газовата служба.

Въпреки това, ако искате всичко да направите сами, при избора на устройство трябва да се вземат предвид следните важни моменти:

1. Максималното количество газ, потребявано от живущите. От него зависи необходимата пропускателна способност на модела. Изчислява се, като се вземат предвид всички експлоатирани газови уреди.
2. Място на разположение на измервателния уред. Необходимо е да се избере веднага, за да се определят конструктивните особености на брояча.
3. Ниво на шум на оборудването. Желателно е да се закупи най-малко шумният модел.
4. Междупроверковен интервал. Колкото по-дълъг е, толкова по-добре.
5. Срок на служба и надеждност на модела.

Важна забележка. За апартамент не бива да се придобива брояч с термокоректор, колкото и продавачите да се опитват да го рекламират. Това е излишно харчене на парични средства.

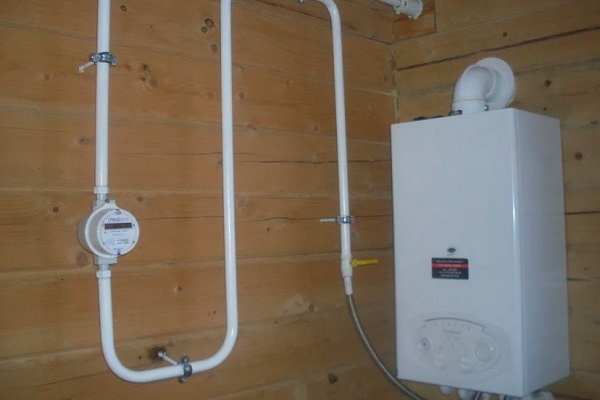

Всъщност изборът на газов брояч за частна къща практически не се различава от избора на уред за апартамент. Но тук има малък нюанс. Строителните норми предвиждат монтаж на газови броячи не в помещение, а на открито.

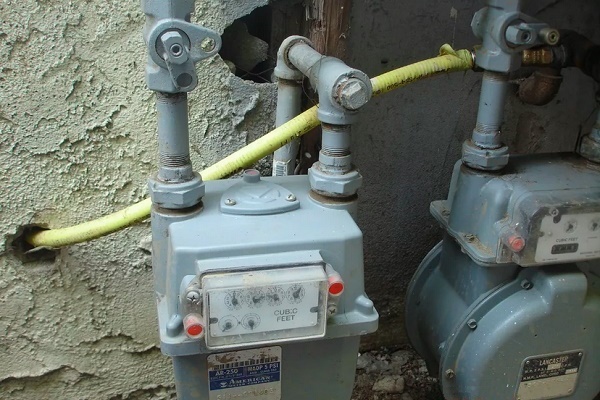

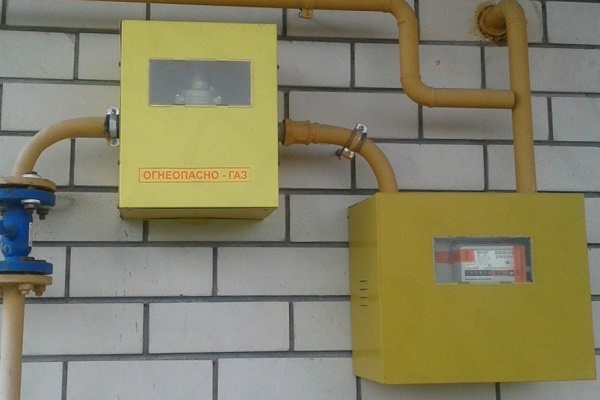

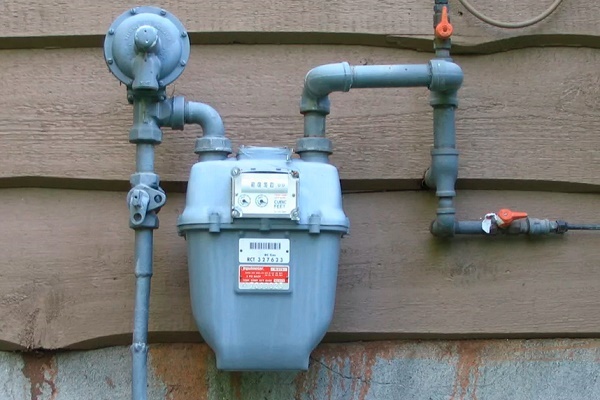

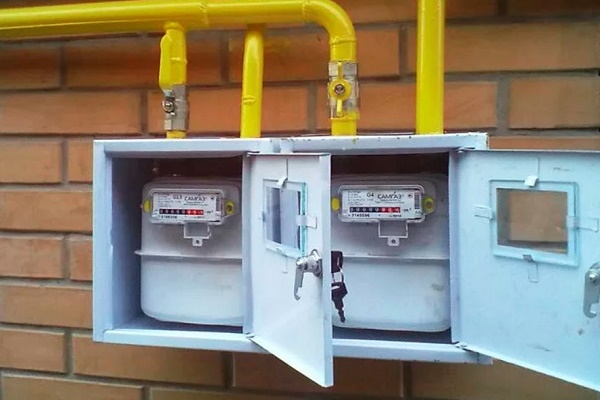

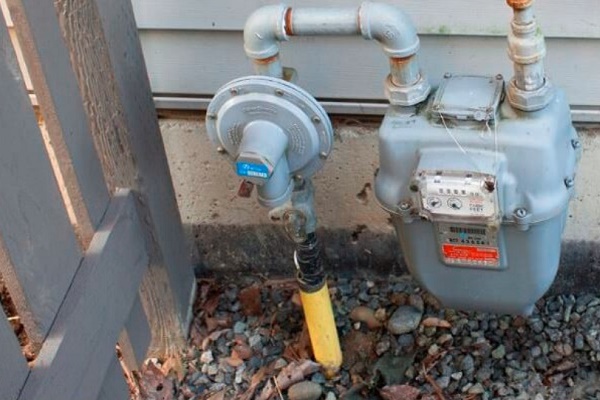

Собственикът на газифицирана частна собственост трябва да знае за правилата за разположение на брояча спрямо оборудването и конструкциите:

Много собственици на частни къщи, свързани с магистралния газ, постъпват точно така. Те инсталират брояча навън. В този случай трябва да избирате само оборудване с термокректор, в противен случай могат да възникнат проблеми с плащането за газ.

Освен това, трябва да се погрижите за защита на корпуса на оборудването, в противен случай неблагоприятните метеорологични условия бързо ще извадят брояча от строя. Най-лесно е да закупите специален монтажен шкаф, подобен на кутия за електрически автомати. В него удобно за използване и безопасно за самия него се разполага уредът.

Изводи и полезно видео по темата

Видео #1. Как е устроен и работи мембранният газомер:

Видео #2. Как да изберете газов брояч:

Видео #3. Газови броячи за дома и апартамента:

Газомерът е необходим във всеки дом. Той помага да се използват енергийните ресурси максимално ефективно и в крайна сметка значително да се спестят средства от семейния бюджет. За да работи уредът правилно и дълго, е важно да го изберете максимално грамотно.

Не си струва напълно да се доверявате на продавачи-консултанти, които са заинтересовани в продажбата на своята стока. По-добре е внимателно да проучите техническата документация и самостоятелно да направите осъзнат избор.

Пишете, моля, коментари в разположения по-долу блок. Споделете собствен опит в избора и използването на броячи за газоснабдяване. Оставете публикации с вашето мнение, въпроси и снимки по темата на статията.
