Инсталиране на газомер в апартамент: стъпка по стъпка инструкция за монтаж

Ако допреди много скоро газомерите се срещаха само в редки апартаменти, то сега инсталирането на газомер се превърна в често извършвана процедура. Това е свързано както с масовото газифициране на апартаменти и частни домакинства, така и с увеличаването на тарифите за този вид природни ресурси, тъй като именно контролерът позволява да се води точен отчет на потребяваното синьо гориво и да се изразходва икономично.

Предвид актуалността на подобно оборудване в тази статия предлагаме да се запознаете с особеностите на битовите газомери, тънкостите при избора и правилата за монтаж, включително процеса на получаване на разрешения и поетапна инструкция за монтаж на измервателния уред за газ.

Устройство на битов газомер

Съществуват множество модели газомери, които се различават по своите габарити, принцип на работа, дизайн, предназначение и други критерии.

В бита най-често се прилагат апарати от мембранен тип, които също се наричат диафрагмени или камерни. Този вид газомер е изобретен във Великобритания още в края на XIX век и оттогава се използва успешно.

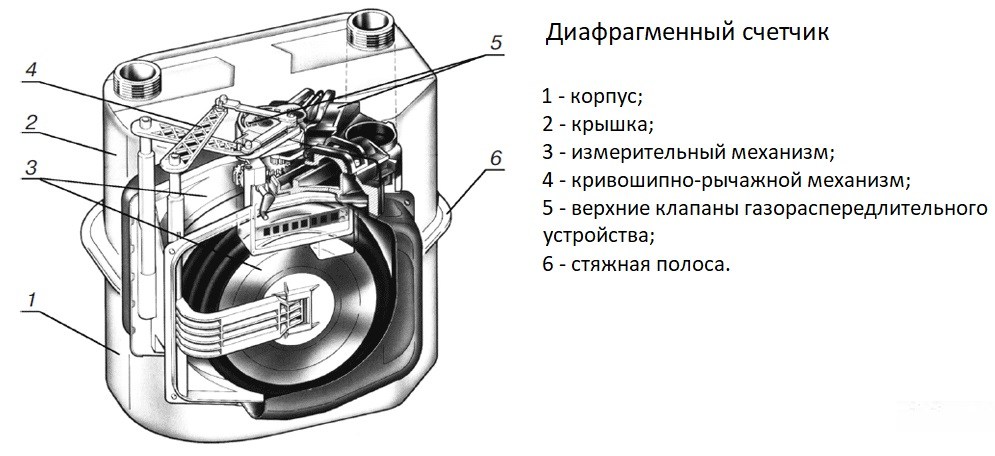

Схематично устройство на мембранен газомер. Основните вътрешни механизми се изработват от съвременни полимери, притежаващи висока устойчивост на газовия поток.

За такива уреди е характерна ниска цена, достатъчна здравина и дълготрайност. Към недостатъците могат да се отнесат ниската, но все пак достатъчна за битови цели пропускателна способност и сравнително големият размер.

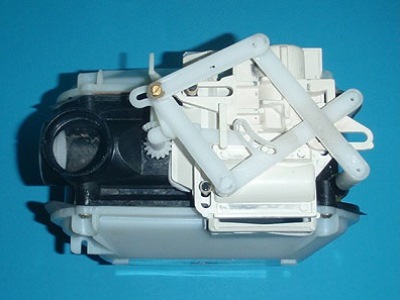

Подобни газомери за природен газ се състоят от няколко отделения, които са отделени едно от друго с последователно отварящи се клапи. При това всеки елемент е свързан със специален кръстообразен механизъм.

От специален патрубок газът попада в уреда, където под въздействието на силата на изместване той се премества от едно отделение в друго. Процесът протича циклично, постоянно повтаряйки се.

Накратко процесът на функциониране схематично може да се представи така:

• Първоначално газът влиза в първото отделение: неговото препълване предизвиква деформация на диафрагмата.
• Последната задвижва клапите на устройството, които започват да се отварят една по една, позволявайки на определен обем газ да проникне в следващата камера. Веднага след освобождаването на предишното отделение клапата се затваря плътно.
• Движението на клапите, които пропускат следващата порция газообразно гориво, дава механичен импулс, който задвижва и самия кръстосан механизъм.
• Под негово въздействие започва въртене на специално приспособление „звездичка“, което позволява да се изчисли какъв обем газов поток е преминал през системата.

Показанията на такъв брояч са доста точни.

Как да изберете подходящ газомер?

На какво трябва да обърнете внимание, ако сте решили да поставите устройство в къща или апартамент? Основният критерий за избор на уред е неговата способност да пропуска определено количество газ за час. Тази стойност можете да определите сами, като проучите техническите параметри на всички уреди, работещи със синьо гориво, които се намират в апартамента.

Средно стандартна четириконфорна печка за един час консумира 1,56 кубични метра газ, докато газова колонка – 2,5 кубични метра. Ако в апартамента имате и двата уреда, трябва да съберете тези стойности.

При избора на модел газов брояч трябва да обърнете внимание, че подаването на газ към апарата може да бъде както отдясно, така и отляво.

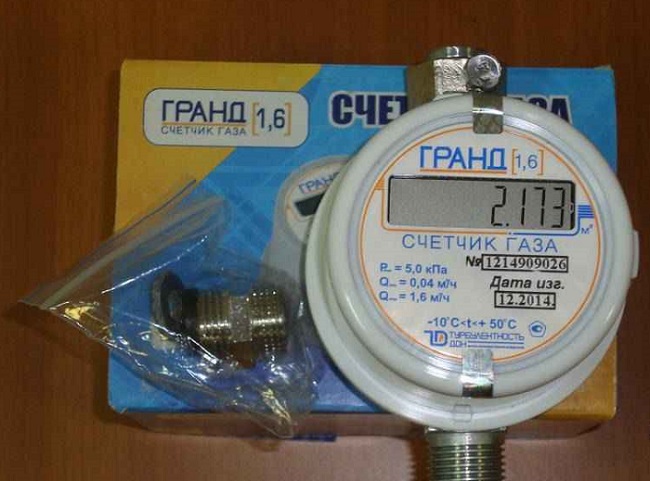

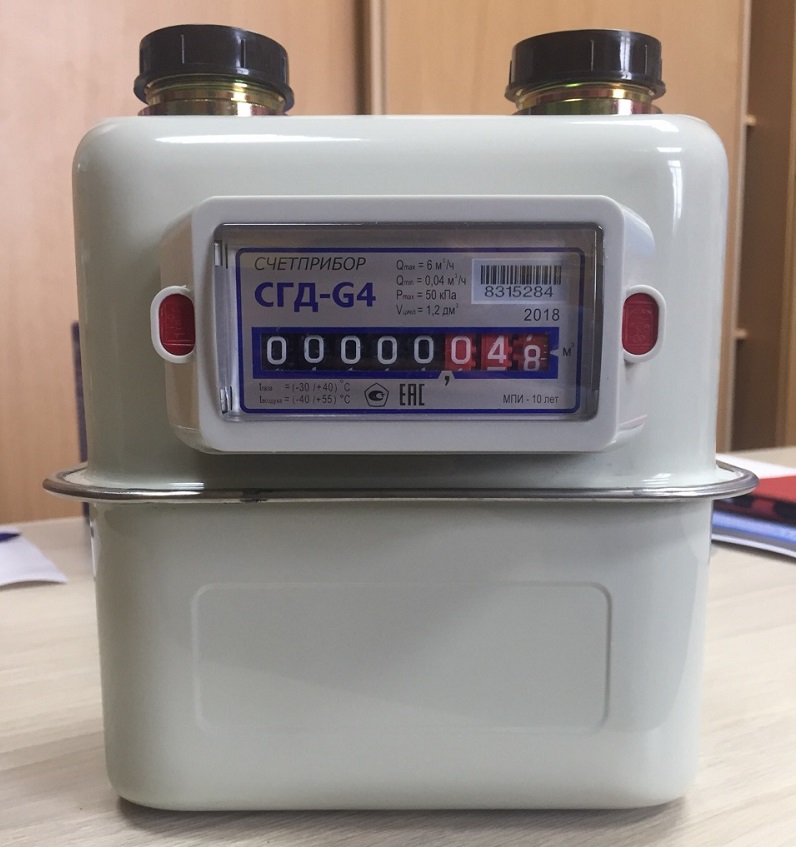

Струва си да обърнете внимание и на маркировката, нанесена върху газомерите: тя ще ви помогне да разберете за какви параметри е проектиран апаратът.

Нанесените върху модела букви и цифри означават:

• G1,6 показва, че приспособлението пропуска за час 1,6-2,5 кубични метра газ;
• G2,5 – от 2,5 до 4 кубични метра;
• G4 – от 4 до 6 кубични метра.

Има също и по-мощни варианти на контролери (G10 или G16), чиито характеристики се изчисляват по същия принцип.

При избора на устройство трябва да вземете предвид и следните фактори:

• брой на живеещите в къщата;
• температурата на околната среда, при която ще се извършва работата на брояча – ако устройството се планира да се използва на открито, препоръчително е да закупите апарати с термокомпенсатори, които могат да се прилагат дори в студове;
• диаметър на резбата, предвидена на изходите на газомера;
• разстояние между центровете на изходите на контролера.

Газовите тръби могат да имат размер 1/2 инча, 3/4 и 1 инч. Първият вариант е приет в апартаменти, но може да се прилага и в частни къщи, където също се използват и други елементи.

Покупката на газомер трябва задължително да се съгласува със специалистите, които ще инсталират уреда. За целта трябва да се обърнете към избраната фирма за консултация, като предварително определите приблизителната мощност и скицирате план на помещението.

Подробни препоръки за избор на най-добрия газов брояч сме представили в следващата статия.

Битови уреди за отчитане на газово гориво могат да се монтират на газопроводната тръба както във вертикално, така и в хоризонтално положение.

При покупката трябва да се обърне внимание на точното време на производство на купувания брояч, тъй като срокът за проверка на устройството се определя не от деня на покупката или монтажа, а от датата на производство.

Особености при монтажа на газомер

Тъй като газовите контролери спадат към категорията уреди с повишена опасност, те трябва да се монтират само от специалисти, преминали съответната атестация.

Етап #1 — избор на фирма за предоставяне на услуги

В Постановление на Правителството на РФ № 410 от 14.05.13 се определя кръгът от организации, на които е разрешено извършването на работи с газово оборудване (инсталиране, ремонт, замяна). Към тях принадлежат компаниите, които осъществяват транспортиране на природно гориво до мястото на присъединяване към мрежата.

Преди да се обърнете към специализирана организация, опитайте да разберете следната информация:

• Има ли монтажната компания разрешение за извършване на работи, свързани с газови мрежи?
• Какъв опит в тази сфера притежава организацията; откога се занимава с подобни работи?
• Какви гаранции се прилагат за инсталирането на газово оборудване?

При избора на изпълнител не трябва да се ориентирате само по ниската стойност на работите. Трябва да се притесните при ниска цена на услугите: това може да свидетелства за недостатъчна квалификация на служителите или за използване на евтини материали с неподходящо качество.

Етап #2 — подаване на заявление за инсталиране на газомер

Информация за газовата служба лесно може да се намери, като използвате разписката за плащане на газ, на обратната страна на която обикновено е телефонът на профилната организация. Като позвъните на посочения номер, можете да се консултирате със специалист, да разберете от него адреса на газоснабдителната служба, както и работното време.

След това трябва да посетите избраната компания, за да подадете заявление за монтаж на газомер в апартамента или къщата.

При това трябва да вземете със себе си следните документи:

• паспорт на РФ;
• удостоверение за право на собственост върху жилището или договор за наем;
• платена разписка за газ, удостоверяваща липса на задължения.

Тъй като служителите на службата могат да поискат да приложите към заявлението копия на документите, по-добре е да ги направите предварително.

Етап #3 — инсталиране на газомер и заплащане на работата

Служителите на фирмата ще обяснят подробно как може да се инсталира битов газомер в къща или апартамент, а след приемането на заявлението ще определят време за посещение на майстора. Той ще определи техническите възможности за инсталиране на оборудването, както и ще направи всички необходими измервания.

Газомер може да се закупи самостоятелно в специализиран магазин, но трябва да сте сигурни, че избраният модел по своите технически характеристики е подходящ за експлоатация в конкретния апартамент.

Според заключението на майстора и направените от него измервания ще бъде съставена сметка и закупено оборудване, включително подходящ за даденото помещение газомер.

След това клиентът отново трябва да посети газовата служба, за да уточни времето за извършване на последващите работи, както и да извърши пълно или частично плащане.

Етап #4 — избор на място за поставяне на уреда

Мястото за монтаж обикновено се обсъжда с майстора, който може да предложи своя вариант за разположение. Но той не трябва да настоява на него, ако изборът на собственика не нарушава ключовите положения на правилата за инсталиране на битов газомер в апартамент, които са регламентирани в СНиП 42-01-2002 и СП 42-101-2003.

Според последния документ, тяхното разположение се извършва въз основа на условията за комфортна експлоатация (монтаж, обслужване, ремонт). Контролерът за отчитане на газ обикновено се монтира в помещението, където се намира газовата печка, газовият котел или друга техника.

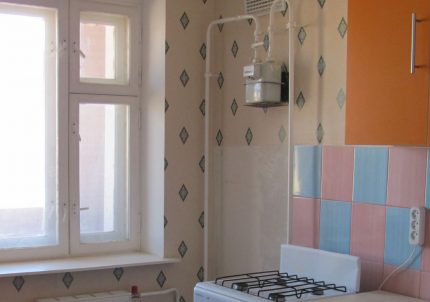

Най-често газомерът се монтира в кухнята. При това трябва да се избере добре проветриво място, отдалечено от източници на топлина и влага

Газомерът може да се монтира също в пространство, съседно на газифицираното, дори ако между тях има отвор, докато наличието на ниша е недопустимо. Уредът може да се инсталира и извън сградата, но в този случай е желателно да се скрие под навес или в специална кутия, за да се защити от външни въздействия.

Газомерът трябва да се намира на разстояние не повече от 0,8-1 метра от агрегата, който консумира синьо гориво (колона, печка, котел). Съществува и нормирана височина на поставяне на газомера – 1,6 м.

Газовото устройство трябва да бъде отделено от стената на 3-5 см за осигуряване на антикорозионна и звукова защита. Изключващият кран се поставя отстрани на печката на разстояние не повече от два метра. При предвидено горно разпределение тази част трябва да се намира на спуск.

Уредът за отчитане на газ трябва да бъде на видно място, желателно е да не се покрива с предмети от интериора.

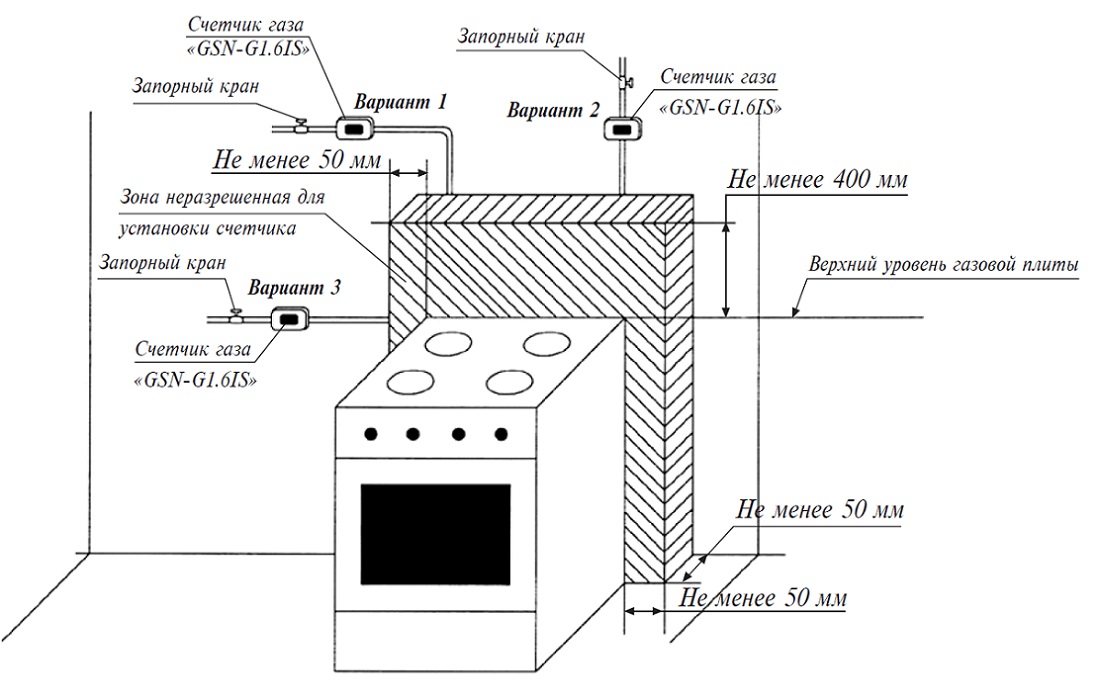

На дадената схема са представени три варианта за разположение на газомера, които могат да се използват при обмисляне на местоположението на устройството в апартамента

Газомерът не трябва да се намира точно над мивката или на други места с повишена влажност. Отрязъкът от тръбата към газопровода и от него не трябва да има наклон към газомера.

Освен това помещението, в което ще бъде поставено устройството за отчитане на газ, трябва да има добра естествена или принудителна вентилация.

Етап #5 — извършване на монтажа на уреда

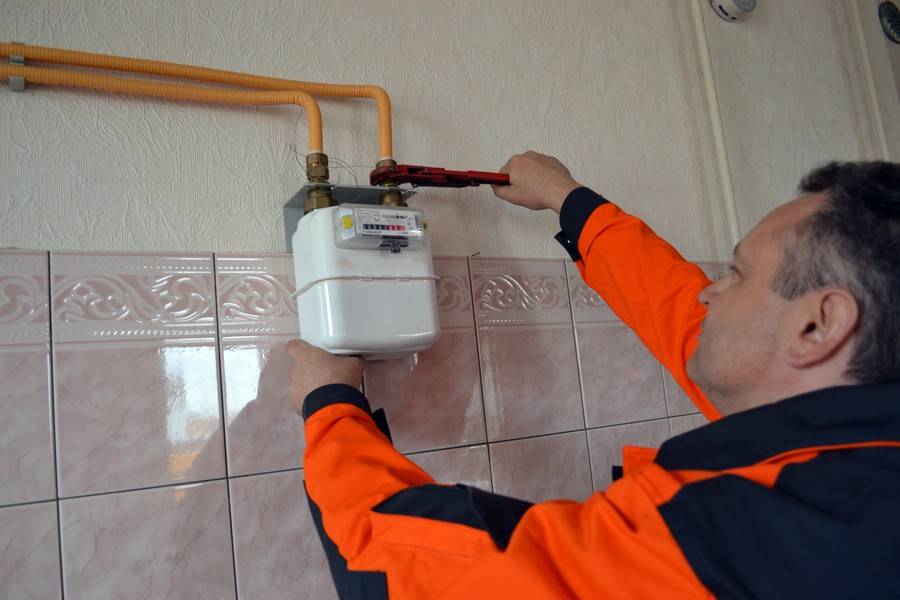

В определения ден и час при вас идват ремонтните служители на фирмата, които трябва да извършат всички манипулации.

За инсталирането се използват най-разнообразни елементи. На първо място това са механичен или електронен газомер (могат да се използват различни модели, включително и редица чуждестранни). Преди инсталирането е необходимо внимателно да се прегледа външният вид на уреда за наличие на дефекти и повреди.

Има още някои компоненти. По-нататък ще ги обсъдим по-подробно.

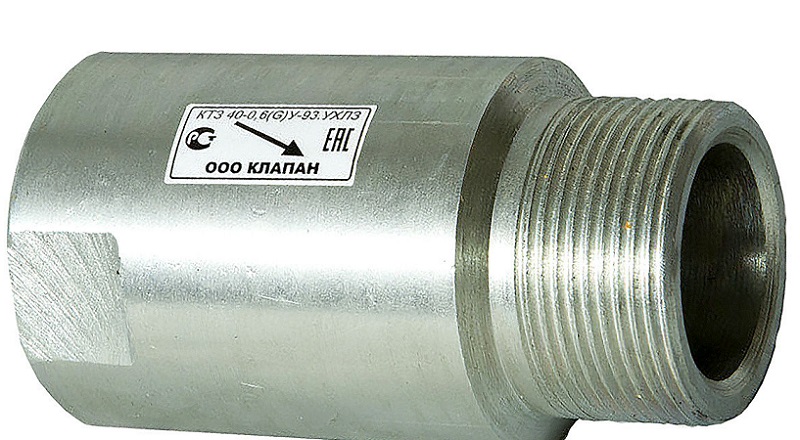

Термозапорен клапан (КТЗ)

Особеност на този елемент е способността му автоматично да прекъсва подаването на газовия поток към битовите уреди в случай на повишаване на температурата. Частта се състои от корпус, вътре в който се намира подпружинен запорен елемент, който се поддържа в отворено положение чрез леснотопима вложка.

Щом температурата на клапана достигне 90°-98° C, вложката се разтопява, поради което елементът се сгъва, като по този начин прекъсва газовия поток.

Въпреки простотата на устройството, термозапорният клапан играе важна роля, тъй като осигурява безопасността на газовата система по време на пожар.

Газов кран за механично прекъсване

Позната на всички част се използва за механично прекъсване на достъпа на газ. Битовите газови кранове, които обикновено се правят от месинг, са проектирани за приложение на газопроводи с ниско налягане (до 5 Bar).

В асортимента на производителите са представени множество модели, различаващи се по начини на управление („ръчка“, „пеперуда“), размери и варианти на свързване (гайка-штуцер, гайка-гайка). Поради това, дори при необходимост да извършите замяна, избирането на подходящия кран няма да представлява трудност. Основното при извършването на замяна на този компонент е да не се игнорират правилата за безопасност.

Изолиращо съединение (ИС)

Приспособление, което е предназначено за диелектрично секциониране на тръбопровода. По подобен начин системата се разделя на свързващи се участъци, между които се изключва преминаването на електрически ток.

Изолиращите съединения могат да се прилагат за надземни и подземни газопроводи. Тяхното използване помага да се намали вероятността от повреда на измервателната апаратура поради електрически разряди, възникващи в резултат на различни причини.

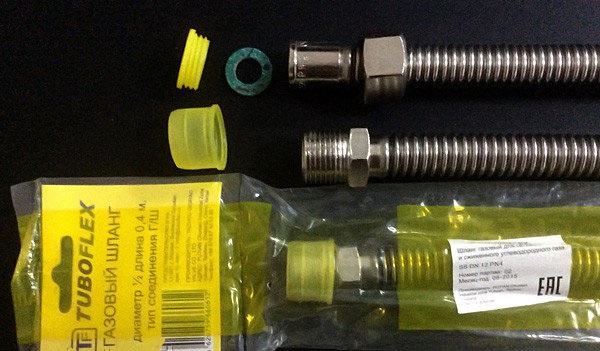

Газов маркуч (силфонна подводка)

Гъвкава част се използва за свързване на газови уреди (бойлери, печки) към газопровода. При това, тези задачи често се извършват от самите потребители без привличане на представител на газовата служба. Ако искате да замените маркуча със собствените си ръце, препоръчваме да се запознаете с правилата за извършване на монтажни работи.

Газомерите могат да се монтират с помощта на силфонна подводка или пък гумени маркучи. Във втория случай трябва внимателно да се следи тези елементи да не попадат в зоната на нагряване при работа на газовата печка.

На практика за монтаж на брояча могат да се прилагат различни варианти на маркучи и свързващи елементи: от обикновени гумени части до гофриран детайл от неръждаема стомана, притежаващ изключително висока якост.

Специалистите, които извършват монтажа, трябва да следят за съответствието на резбата на накладните гайки и штуцерите на брояча. При изпълнение на работите е необходимо да се обръща внимание на посоката на стрелките, нанесени върху корпусите на детайлите.

Уплътнителният пръстен на штуцера се разрешава да се използва само веднъж, като за него следва да се използва паронит ПОН-2.0 (ГОСТ 491-ЗС) или маслобензоустойчива гума 1-2 мм (ГОСТ 7338-65).

Как се извършва пускането в експлоатация?

След извършване на монтажа, специалистите от газовата служба задължително проверяват работоспособността на брояча.

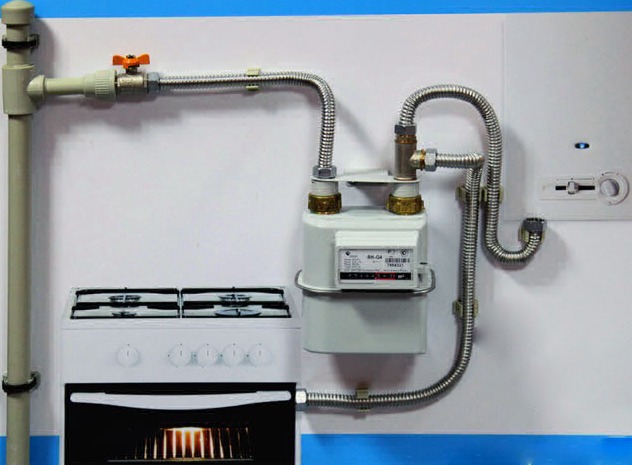

На фигурата визуално е изобразена схемата на монтаж на битовия модел газов брояч ВК-G с помощта на гъвкавата свързваща тръба Гофра Флекс

При това се вземат предвид следните фактори:

• наличието на смущения при преминаването на горивото през механизмите на устройството;
• работоспособността на брояча;
• липса на течове на газ;

Освен това, се извършва измерване на потребяваното гориво.

След приключване на контролните мероприятия се съставя акт за извършените работи, в който се посочват следните данни:

• място и дата на монтажа;
• заводски номер на газомера;
• трите имена и контактни данни на служителите, извършили инсталацията;
• показанията на апарата към момента на инсталиране;
• време на планираната проверка на газовия контролер;
• плавност на хода на звездообразния механизъм на брояча.

Документът се съставя в два екземпляра: единият се издава на собственика на апартамента, а другият се предава на газовата служба. Клиентът също подписва акт за приемане на извършената работа (също в два екземпляра). Специалистът е длъжен да попълни акта за въвеждане на апарата в експлоатация и договора за техническо обслужване на газовия брояч (подобни документи трябва да се оформят в три екземпляра).

При включване на току-що монтираното устройство е важно да се изтласка въздухът от системата с помощта на газ. За това трябва последователно да се отвори газът на входа, а след това на изхода, което ще позволи да се избегне повреда на механизма на газомера от ударно натоварване при първото използване.

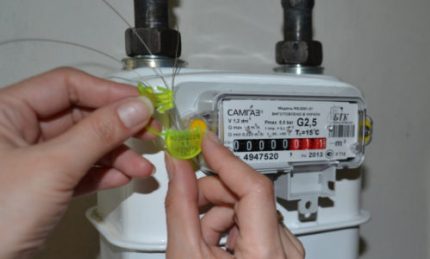

Пломбиране и проверка на газомера

Последният етап от инсталирането на брояча е поставяне на пломба и печат върху монтирания уред. За това собственикът трябва да закупи пломба и отново да извика служител на Горгаз, който е длъжен да посети дома в рамките на 5 дни от датата на заявката.

Специалистът трябва да се увери в правилната схема на разположение на газовия брояч, след което на основание на заявлението за инсталиране на брояча и документите за извършените монтажни работи следва пломбиране на уреда. Без извършване на подобна операция уредът се счита за нелегален, а показанията му не се приемат за плащане на доставките на природно гориво.

Върху пломбата на газомера се поставя и проверочен печат, благодарение на който може да се разбере датата на първоначалната диагностика на уреда.

След изпълнението на всички процедури собственикът на жилището трябва да посети ТСЖ (ДЕЗ), където се предава един от екземплярите на акта за въвеждане в експлоатация. Въз основа на него с управляващата компания се сключва договор за заплащане на газа според показанията на измервателния уред. Отсега нататък веднъж месечно абонатът е длъжен да съобщава показанията на газомера в ИРЦ, откъдето ще идва квитанция с цифрите на действителното потребление на природния ресурс.

Съгласно руското законодателство, уредът за измерване на газ преди въвеждане в експлоатация или след завършване на ремонтни работи трябва да премине първична проверка, за която се вписва съответният запис в техническия паспорт на апарата.

В същия документ се вписва датата на провеждане на следващото подобно мероприятие. При това собственикът на жилището поема задължението да осигури провеждането на проверката в определения срок.

Изисквания към инсталирането и експлоатацията

При монтажа и експлоатацията на газовото оборудване трябва да се вземат предвид следните моменти:

• Температурата на постъпващото гориво, както и температурата на въздуха в помещението, трябва да бъде в границите от -20 до +60 ^оС.
• Моделът трябва да издържа краткотрайно увеличение на потока гориво с 1/5, както и кратко повишаване на показателя на налягането с 1/10.
• Мястото за монтаж на газомера трябва да съответства на проектната документация, утвърдена от газовата служба.
• В многофамилна жилищна сграда газозаваръчните работи трябва да се извършват само след пълно спиране на газа в целия вход.
• При монтажни работи по подвеждащите газопроводи се изисква предварително да се затвори спирателното устройство, да се обезопаси от случайно отваряне.
• Преди разединяване на стоманените детайли, както и преди монтажа на газомера, се изисква да се шунтират местата на разединяване с гъвкав изолиран кабел с напречно сечение 16 мм², което ще позволи защита на схемата от електростатично напрежение.
• При монтажа на оборудването трябва да се използват изключително сертифицирани уреди и качествени материали.

И още веднъж основното правило: работите могат да се извършват само от атестирани специалисти от газовата служба. Всички операции по монтажа на газовото оборудване трябва да се извършват при спазване на строгите правила за експлоатация.

Цена на услугите по инсталиране

Тъй като устройството-контролер за разход на газ се счита за собственост на собственика на апартамента, той е длъжен да го закупи със собствени средства, както и да възстанови разходите за неговия монтаж.

Потребителският опит показва, че монтажът на газомер позволява да се намалят ежемесечните плащания за газ с 30-50%. Особено изгодно е използването на уреда, ако в апартамента живеят повече от 4-5 души.

Цената на монтажа може да варира, тъй като върху тази стойност оказва влияние цяла редица фактори, а именно:

• наличност на битова техника и устройства, за чието функциониране е необходимо синьо гориво. Към тях спадат: газова колонка, бойлер, газов плот, котел;
• провеждане на заваръчни работи или тяхното отсъствие;
• дължина на тръбите, върху които се монтира броячът;
• заплащане на материали и оборудване (маркучи, фитинги).

Към момента монтирането на брояча в помещение, където има само газов плот, средно струва 30-50 €, а ако апартаментът е оборудван с газов бойлер или друго оборудване, цената нараства приблизително два пъти.

Както показва практиката, средствата, изразходвани за закупуване на устройството и неговото инсталиране, се изплащат за една година. Но все пак е по-добре да се направи първоначално изчисление, особено ако в апартамента живеят 1-2 души, а от уредите – само плот за готвене.

Изводи и полезно видео по темата

Предлагаме на вашето внимание видеоклип, който разказва подробно за процедурата по инсталиране на газомер с помощта на специалисти от газовите служби.

Правилно подбран и коректно монтиран газов брояч ще донесе голяма полза на собствениците на апартаменти. Той ще показва точния разход на природния ресурс, което ще помогне да се следи неговото потребление.

Разумното отношение към използването на газа, от своя страна, ще позволи да се избегнат ненужни разходи и значително ще намали разходите за плащане на синьото гориво.
