Смяна на газовия кран: правила за безопасност, инструкция и разбор на често срещани грешки

Тръбите, които подават газ към котлоните или друго оборудване, работещо с този вид гориво, задължително трябва да бъдат оборудвани с индивидуални кранове, за да може в случай на опасна ситуация незабавно да се прекъсне газоснабдяването.

Състоянието на спирателните устройства трябва постоянно да се контролира. Може да се наложи незабавна смяна на газовия кран в апартамента, ако той внезапно се повреди.

При нас ще научите всичко за причините за смяна на кранове за газови тръби и за избора на подходящ модел устройство. За самостоятелните майстори предоставяме поетапна инструкция. Подробното описание на извършване на работата ще помогне не само сами да смените спирателното приспособление, но и да контролирате действията на служителите от газовата служба.

Чести причини за смяна на крана

Газовите комуникации се отличават с голяма надеждност и дори при сложни условия могат да служат в продължение на десетки години. Най-уязвимата част на подобни системи са вентилите, монтирани в апартамента, които поради постоянни натоварвания се повреждат доста бързо.

Малък срок на експлоатация е особено характерен за остарели конструкции на газови вентили или модели, направени от пластмаса или евтини сплави

Въпросът за смяна на спирателния механизъм може да възникне при поява на мирис на газ в района на крана. За неизправността на приспособлението свидетелстват и външни повреди, например пукнатини или отчупвания на устройството, както и затруднено движение или прекалено свободно въртене на маховика.

При възникване на един от описаните проблеми трябва да се извикат служителите на газовата служба или друга организация, обслужваща вашия дом. Те ще извършат диагностика, ще посъветват подходящ модел кран, а при необходимост ще извършат операция по смяна.

Поради повишената опасност специалистите съветват да се сменя кранът преди появата на неизправности веднага след изтичане на гаранционния период, който за повечето модели е 10 години.

Видове кранове за газ

Съществуват много разновидности спирателни устройства, които се монтират на газови тръби. По особеностите на техните конструкции могат да се отделят две основни групи:

Разновидност #1: пробкови

Доскоро най-разпространеният вид кранове за газ. Централната част на подобни модели е коничен елемент (тапа) с отвор.

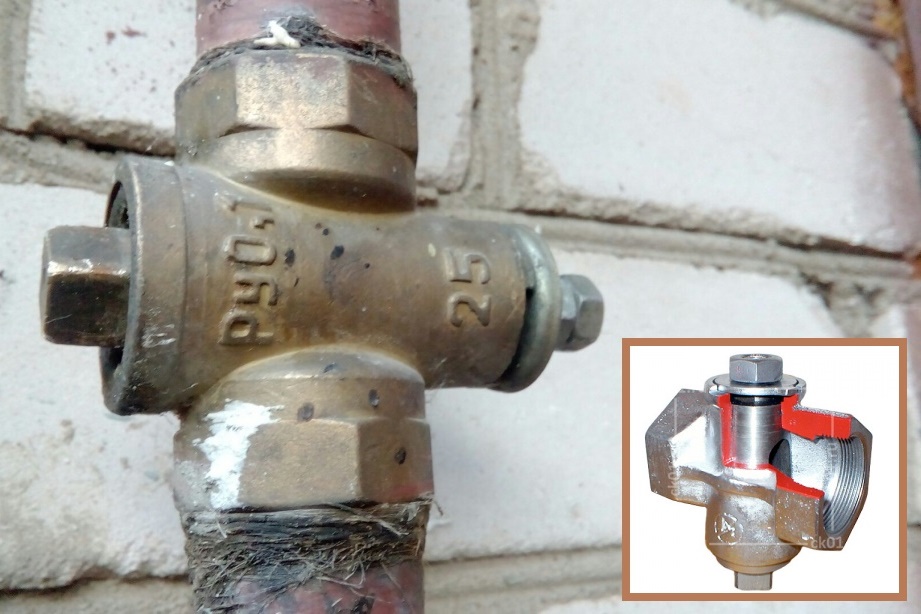

Основният орган на таповия кран – конусовидна вложка с отвор в средата. С нейната помощ се затваря или отваря газовият поток. Крановете се изработват от месинг или чугун – здрави, устойчиви на износване и корозия материали (+)

При отваряне на устройството с помощта на маховика, отворът в коничната част се съвместява с аналогичния в тръбата, благодарение на което газът преминава към оборудването. За свързване на таповите вентили с тръбопровода за създаване на херметичност обикновено се използва салник.

Разновидност #2: топкови

Основната част на запорния елемент от този тип е сферична част, изработена от здрав метал. Както и при таповите аналози, тя има отвор, който при завъртане на ръкохватката се съвместява с тръбата, благодарение на което се осигурява достъп на природното гориво до съответното устройство.

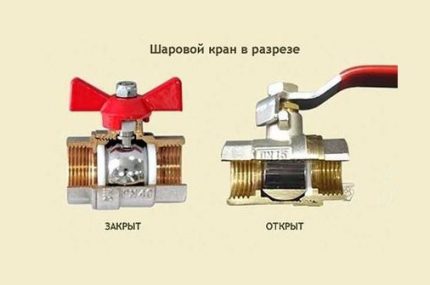

Схема на работа на топковия кран: главният действащ елемент на подобно устройство е кръгла част, която затваря достъпа на газ в затворено състояние и осигурява преминаване на потока в отворено.

Подобни вентили се появиха сравнително наскоро и бързо придобиха популярност благодарение на многобройните си предимства, а именно:

• ниска цена;
• отлична функционалност и запас на издръжливост;
• продължителен срок на експлоатация;
• простота при експлоатация;
• възможност за работа в различна среда при температури от -60 до +80^оС.

Благодарение на комбинацията от ценни качества, в момента при оборудване на битови газови системи специалистите дават предпочитание именно на топковите конструкции.

За разлика от муфтовите и фланцовите модели, които могат да се използват многократно, заваръчният кран е еднократно устройство и не подлежи на ремонт.

По метода на свързване с тръбите се различават няколко подвида на топковите вентили:

• Резбов (муфтов). В този случай кранът се свързва с отсечка от газопровода посредством детайл с нанесена резба.
• Фланцов. Закрепването се осъществява с помощта на фланци, фиксирани с болтове. Подобни устройства най-често се използват при транспортиране на газообразни вещества и нефт.

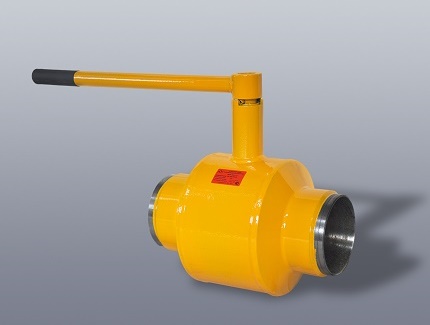

• Заваръчен. В този случай кранът се заварява здраво с тръбата с помощта на съответен апарат.

По своето предназначение топковите кранове се делят на три вида:

• Триходови, прилагани за преразпределяне на газовите потоци;
• С отопляем корпус, използващи се в студен климат;
• С контрол на теч.

Съществува също така деление по диаметър на прохода.

Съгласно този показател, детайлите могат да се отнесат към две категории:

• DN 10-50 мм;
• DN над 50 мм.

Още една класификация отчита номиналното налягане, което издържа кранът.

В този случай се разграничават два типа устройства:

• PN 1,6 МПа 16 кг/см2;
• PN 4,0 МПа 40 кг/см2.

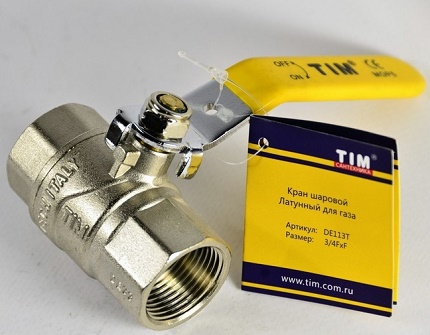

Сачмените кранове могат да се произвеждат от различни видове метал. Най-широко разпространение получиха елементите, произведени от месинг, цинк, стомана 20 и сплави (09Г2С, 12Х18Н10Т), пластмаса.

Най-добри качества демонстрират месинговите устройства, които могат да имат жълт или сребрист цвят (последният е характерен за никелираните модели). Приспособленията от тази сплав могат да бъдат разпознати по относително тежкото им тегло.

За най-износоустойчиви и устойчиви на външни въздействия са признати газовите кранове, изработени от месинг или бронза. Такова устройство се отличава с малки габарити, надеждност, простота при употреба, висок работен ресурс.

Месинговите кранове, които имат надеждна универсална конструкция, са дълготрайни, непретенциозни към техническо обслужване и могат да се монтират във всяко положение.

Основни моменти за избор на устройство

При избора на запорен механизъм за газопровод трябва да се обърне внимание на такива характеристики, като:

• Диаметър на тръбата. Кранът трябва напълно да спре постъпването на газовия поток в апартамента. Ако запорният елемент не приляга плътно към стените на газовата тръба, то неговата херметичност ще бъде само частична, което може да доведе до тежки последствия.
• Съвпадение на диаметъра и стъпката на резбата на тръбата и крана. В този случай монтажът на устройството се извършва доста лесно. Инсталирането на запорния елемент с несъвпадаща резба и диаметър по принцип е възможно с използване на преходници, но това ще изисква допълнителни материални и времеви разходи за закупуване и монтаж на допълнителни части.
• Цялост на корпуса. По външната обвивка на елемента трябва да липсват пукнатини, отчупвания, напластявания и други дефекти. Тяхното наличие свидетелства за нарушаване на правилата за транспортиране, производство или складиране на детайлите, поради което са възможни и вътрешни неизправности, както и намаляване на експлоатационния период.

Трябва също да се обърне внимание на качеството на продукцията, като се даде предпочитание на моделите на известни фирми.

Поетапна инструкция за смяна на вентила

Процедурата за смяна на крана за подаване на газ към устройството е доста проста, но изключително отговорна, тъй като природното гориво е горимо, а в съединение с въздуха е и взривоопасно вещество. Затова настоятелно препоръчваме да прибегнете до помощта на специалисти, преминали обучение и получили допуск за извършване на подобни работи.

Притежавайки умения за монтаж и спазвайки правилата за безопасност, монтирането на крана може да се извърши самостоятелно само за 15-20 минути – но само при спешна необходимост. Впоследствие резултатът трябва да бъде проверен от представител на газовото дружество.

За смяна на крана на тръбата ще са необходими инструменти и материали:

• нов спирателен механизъм, подходящ за тръбата;
• два газови ключа №1 или №2, един от които ще е необходим за отвиване на резбата, а вторият – за да се държи долната тръба неподвижна (това ще позволи да се избегне повреда на тръбопровода, който води до газовата печка);
• средство, предназначено за уплътняване на мястото на закрепване на крана към тръбата (за тази цел може да се използва обикновена ленена нишка, лента ФУМ, нишка Тангит Унилок);
• плоска отвертка;
• графитна смазка, солидол или други смазочни материали;
• запушалка за тръба с размер 0,5 инча с вътрешна резба (при извършване на работата с двама души може да се мине без този елемент).

При несъвпадение на резбата или диаметъра на тръбата и крана може също да са необходими удължители, фитинги, преходници.

Процесът на смяна се състои от няколко прости операции, които трябва да се изпълнят възможно най-бързо, за да се сведе до минимум изтичането на газ от системата. На първо място трябва да се затвори подаването на природен газ в апартамента, като се постави ръкохватката на вентила в положение, перпендикулярно на тръбата.

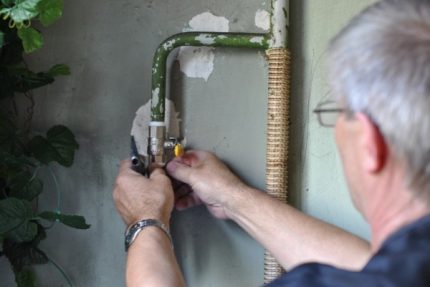

При смяна на газов спирателен механизъм вентилът се навива на ръка, като само последните навивания се правят с помощта на гаечен ключ.

След това може да се пристъпи към демонтажа на стария кран, който се отвива от тръбопровода. Ако процесът се извършва с трудност, може да се опита обработване на резбовото съединение с препарат WD-40, благодарение на който се подобрява плавността на движението.

Ако в помещението по-рано е бил монтиран заварен вентил, той ще трябва да се отреже с помощта на ъглошлайф, след което на тръбите трябва допълнително да се нареже резба. На мястото на премахнатия вентил се поставя временна запушалка.

Преди обработката на съединението на крана с тръбата с уплътнител или лента ФУМ, това място трябва да се почисти старателно от замърсявания и корозия.

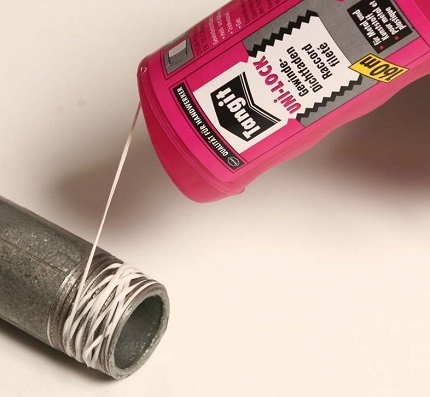

На резбата се навива нишка за уплътнение. За целта трябва да се отвие около 7 см нишка, да се постави в крайната вдлъбнатина на резбата, след което да се навива нишката по часовниковата стрелка във всяка каналка.

След покриване на резбата с един слой нишка, трябва да се продължи навиването в противоположна посока. След това положената изолация се покрива с пласт графитна смазка или друг подходящ състав.

Ако като уплътнител на резбата се използва ленена нишка, тя трябва да се обработи с маслена боя. При използване на нишка Тангит Унилок такава операция не е необходима.

Отстранява се заглушката и на това място бързо се нанизва нов кран (важно е да се уверите, че ръкохватката му е в положение „затворено“). Елементът се завива ръчно, последните обороти се извършват с гаечен ключ.

Ред за извикване на специалисти

Най-добрият избор – това не е извършване на манипулации със собствени ръце, а извикване на служители на Горгаз.

Редът на действия в този случай е следният:

• Трябва да се обърнете към обслужващата дома компания, да разкажете подробно за проблема и да оставите заявка за извикване на специалист (до неговото посещение е по-добре да се въздържате от използване на газ).

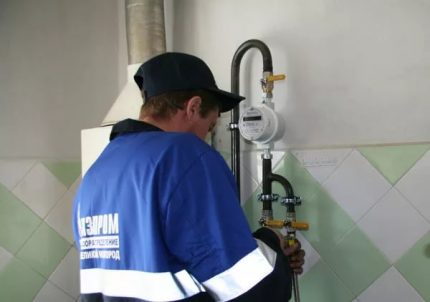

• В определеното време в апартамента ще дойдат служители на фирмата, които ще извършат диагностика и ще решат въпроса за смяна на крана. Те също ще посъветват какъв модел вентил можете да закупите самостоятелно или ще предложат да се възползвате от наличния при тях вариант.
• Тъй като специалистите на Горгаз може да поискат да им представите договор за газоснабдяване, документи за газовата печка или последните платени сметки за газ, по-добре е да ги подготвите предварително.
• Преди посещението на работниците е желателно също да запалите синьото гориво и да го оставите да изгори в тръбата, като прекъснете подаването му чрез кранчето при газовия брояч. Подобна операция ще помогне да спестите време, тъй като всички манипулации могат да се извършват едва след изпразване на тръбопровода.
• Необходимо е също добре да проветрите помещението, като създадете течение.
• При извършване на работата от газовиците е желателно да сте до тях, за да контролирате работата им.
• След смяната на устройството следва заедно с ремонтниците да извършите проверка, като направите пробно включване на горелката.
• Специалистите попълват акт за извършената операция, като го заверяват с печат на сервизната организация. Документът се подписва и от собственика на апартамента.
• След приключване на всички работи прозорците трябва да останат отворени още поне половин час, за да се изветри целият газ от помещението.

В случай на извършване на планови работи по смяна или ремонт на газови системи, услугата по демонтаж на стария спирателен механизъм и монтаж на нов модел кран се извършва безплатно, но собственикът на апартамента закупува приспособлението, както и консумативите за своя сметка.

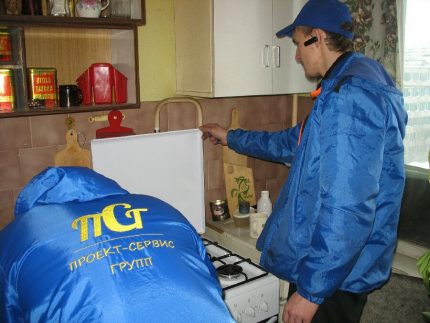

Услугите по смяна на крана обикновено се изпълняват от ремонтна бригада от двама души, благодарение на което процедурата отнема минимум време.

При извикване на специалисти ще трябва също да внесете малка сума за оказаната услуга и да платите за уреда.

Ревизия на пробковия кран без неговата смяна

В някои случаи е възможно да се мине без смяна на вентила, като се извърши почистване и смазване на използвания пробков уред.

Алгоритъмът на действия в този случай е следният:

• На първо място трябва да затворите крана, като поставите ръкохватката му перпендикулярно на тръбата, на която е разположен.
• С един от газовите ключове да се фиксира сгонът в района на вентила, като се стараете да го държите неподвижен.
• С помощта на втория ключ да се преместят на дългата резба муфата и контрагайката.
• Да се опитате да отвъртите вентила с ключ, а след това, при свободно въртене, да го отвиете докрай ръчно.
• След отстраняване на детайла покрийте получените отвори с тапа. Не трябва да се страхувате от повишено налягане, тъй като налягането в тръбата е само с 3-5% по-високо от атмосферното.
• Поставете тапата върху резбата, след това я затегнете докрай без помощта на инструменти.
• Отвийте вентила от сгона, като премахвате слоевете от стари изолационни материали и боя.
• С помощта на отвертка извийте тапата с прорез от задната страна на вентила, като извадите скритата под нея пружина, след което отстранете коничната тапа от корпуса.

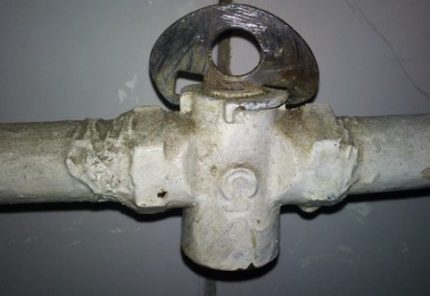

• Внимателно почистете частите (тапата, корпуса) от останалата стара смазка, след което нанесете нов състав върху елемента.
• След това сглобете всички части на газовия вентил в последователност, обратна на гореописания алгоритъм.
• Отстранете тапата и поставете на нейно място сглобената част, като предварително смените изолационните материали на резбата.
• Ввийте сгона и изолирайте резбата, след което монтирайте в работно положение контрагайката и муфата.

Във всички случаи след завършване на смяната на крана е необходимо да се извърши проверка на правилността на сглобяването, а след това да се поканят специалисти.

Проверка на резултата от извършените действия

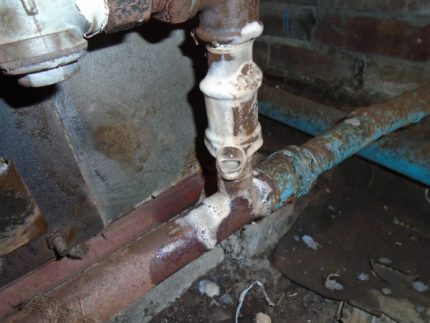

След завършване на всички манипулации по смяната на спирателния механизъм е необходимо да се провери херметичността на създадените съединения. За целта е достатъчно да се приложи изпитан начин: разредете сапун с вода и нанесете получената емулсия върху мястото на монтиране на вентила на резбата, както и върху тапата. Ако съединенията не са достатъчно здраво свързани, на местата на изтичане на газ ще се наблюдават мехурчета.

Освен традиционната проверка със сапунен разтвор може също да се използва специален уред, който позволява да се улови присъствието на природен газ в помещението.

В този случай е необходимо незабавно да се отстрани дефектът. За целта трябва да се свали кранът и отново да се повторят всички операции, като се стараете да навивате конеца и да нанасяте уплътнителя по-внимателно и акуратно.

Правила за безопасност при извършване на работата

Всички манипулации с газово оборудване се отнасят към работи с повишено ниво на опасност. При извършване на работи по газопровода се отваря тръба, поради което настъпва изтичане на газ.

Това може да доведе до две сериозни опасности:

• Природното гориво се смесва с въздуха, в резултат на което се образува взривоопасна смес. Всяка искра, която може да възникне при включване на електроприбор (например, ключ), може да доведе до взрив.
• При по-висока концентрация на газ въздухът става непригоден за дишане. Вдишването на пропан-бутанова смес предизвиква отравяне на организма, което може да доведе дори до летален изход.

За да избегнете извънредни ситуации, е необходимо стриктно да спазвате мерките за предпазливост.

Работниците на градската газова служба при извършване на ремонт на оборудването, по-специално смяна на крана, са длъжни да спазват „Правила за техническа експлоатация и изисквания за безопасност на труда в газовото стопанство на РФ“ (ПБ 12-368-00 Постановление на Госгортехнадзор на Русия от 18.07.00 №41, СНиП 2.04.08-87).

При извършване на ремонт категорично е забранено да се извършват манипулации с газовото оборудване, разположено извън апартамента – на улицата или в стълбището.

При извършване на самостоятелна работа трябва да се придържате към следните разпоредби:

• Всички работи трябва да се извършват при широко отворени прозорци.
• Апартаментът трябва да бъде напълно обезтокурен, затова за извършване на ремонта е важно да имате достъп до таблото и предпазителите.
• По време на манипулациите по смяна на газовия кран в помещението е забранено да се пуши и да се палят кибрити.
• Всички работи трябва да се извършват изключително през деня.
• Вратата на кухнята, където се извършват работите, трябва да бъде плътно затворена. Желателно е също да се запушат всички пукнатини, за да се избегне навлизането на газ в другите стаи.
• Забранено е да се затваря вентилът на общия газов щранг, тъй като в този случай изтичането на газ може да се увеличи многократно, което ще увеличи опасността от експлозия.
• Всички работи е желателно да се извършват от двама души: това ще позволи да се ускори процесът и да се избегнат усложнения.
• Не трябва да се занимавате със самостоятелна смяна на крана, ако по газопроводната тръба се наблюдават признаци на корозия или други повреди – в този случай е за предпочитане да извикате специалисти.

При извършване на работите е желателно да имате наблизо противопожарно устройство (пожарогасител).

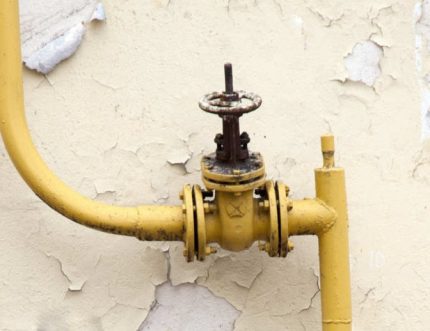

Отбелязваме, че кранът за спиране на подаването на газ е допустимо да се монтира само на твърд участък от тръбата. Ако металният клон до уреда е повреден, той се премества. В този случай в магистралата се включва газов маркуч, който се счита за временно решение на проблема.

Разбор на типични грешки при монтажа

Въпреки че операцията по смяна на газовия кран е доста проста, при неопитни майстори тя може да завърши с неуспех.

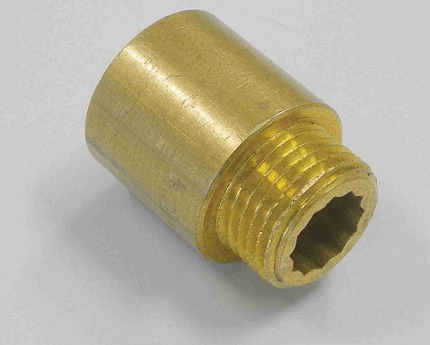

Ако дължината на стария кран не съответства на аналогичния параметър на новия, трябва да използвате удължители, които могат да имат вътрешна и външна резба.

Типичните недостатъци са:

• Невъзможност за свързване на крана с тръбата. Най-често се случва поради несъответствие на тези елементи по размери или резба. Да се оправи положението ще помогнат преходници и удължители с различни форми и размери. За да не попаднете в подобна ситуация, е желателно да вземете предвид параметрите на тръбите на етапа на избор на крана.
• Недозатягане на вентила. Резбата трябва да се затяга на ръка, но в края е необходимо да използвате гаечен ключ. Ако това не се направи, връзката ще бъде недостатъчно надеждна, което ще доведе до изтичане на газ и нестабилност на конструкцията.
• Кранът трябва да се затяга само с гаечен ключ. При работа с инструмента се увеличава възможността за повреда на детайла или скъсване на резбата.
• Недостатъчна плътност на съединението. Ако проверката на сменения кран показва, че природен газ излиза във въздуха, трябва незабавно да изключите печката и да отстраните грешката, както беше описано по-горе.

Не трябва да използвате кранове с неподходящо качество. За да може техниката да служи дълго, е важно да избирате модели на известни фирми. Препоръчително е да използвате месингови устройства, които изискват минимум поддръжка при максимум ефективност и издръжливост.

Силиконът и други подобни материали изсъхват, губят еластичност, в резултат на което започват да пропускат газ. За да не се случи това, е по-добре да използвате смазки на основата на графит.

Изводи и полезно видео по темата

Във видеоклипа е представен подробно процесът на смяна на крана на тръбата, която води към газовата печка:

Смяната на крана – прост, но много отговорен процес. Дори ако имате опит в извършването на подобни работи, според нормите не можете да се заемете сами с него – необходимо е да се обърнете към специализирани служби. Там работят служители, които са преминали обучение и са получили необходимия достъп за извършване на ремонт на газови системи.
