Тръби за газ: сравнителен преглед на всички видове газови тръби + как да изберете най-добрия вариант

Един от най-важните въпроси при автономната газификация на дома е спазването на нормите и изискванията за пожарна безопасност. Още на етапа на проектиране трябва ясно да знаете кои тръби за газ са приложими за външен и вътрешен монтаж. Успешната комбинация от различните им видове ще осигури максимална надеждност на тръбопровода.

Ще разкажем как се извършва изборът на тръби в зависимост от експлоатационната категория на газопровода. Ще подскажем кои изделия се прилагат за полагане на външни клонове и вътрешна разводка. С оглед на нашите препоръки вие ще можете идеално да подберете материала за устройството на системата и да проконтролирате работата на наетите газовици.

Основна класификация на газопроводите

Категорията на газопровода, зависеща от големината на налягането на газа, е един от най-важните критерии, които оказват съществено влияние върху избора на материал за тръбите.

Отделят се 5 основни категории на газовата мрежа:

1. I-А — конструкция с най-високо налягане, надхвърлящо 1,2 МРа. Диаметър на тръбата 1000-1200 мм, предназначение — свързване на топлинни станции, турбини и парни инсталации.
2. I — система с високо налягане, намиращо се в границите 0,6-1,2 МРа. Нейното предназначение — транспортиране на газ и обустройване на пунктове за газоразпределение.
3. II — налягането е по-ниско, отколкото в предишната категория, но все пак се счита за високо. То варира в диапазона 300-600 кРа. Диаметър на тръбата 500-1000 мм, предназначение на газопровода — доставка на газ от газоразпределителите към обекти на промишлеността, домове за жилищно и социално-битово предназначение.
4. III — конструкция със средно налягане с показатели от 5 до 300 кРа. Допуска се прилагане на тръби с диаметър 300-500 мм. Нейното предназначение — транспортиране на газ от магистралата към газоразпределителните пунктове, които се намират при жилищните сгради.
5. IV — система с минимално налягане (по-малко от 5 кРа). Диаметърът на тръбата не надвишава 300 мм, предназначение — доставка на газ от входящия газопровод в жилищните сгради и директно до крайните уреди за газопотребление.

Освен категорията на газопровода и величината на налягането, съществено влияние върху избора на тръби оказват особеностите на тяхното полагане и условията на експлоатация — външно или вътрешно полагане, надземно или подземно.

Ако те ще бъдат положени в земята, ще трябва да се вземат предвид такива фактори като дълбочина на замръзване, плътност и дебелина на почвения слой, вероятност от корозионни процеси, наличие на блуждаещи токове.

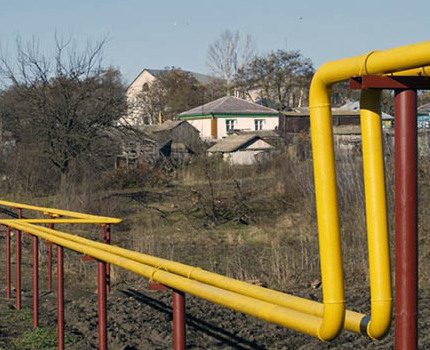

Наземният или въздушният газопровод се отличава с простота на извършване на монтажните работи по неговото създаване, но за надеждна експлоатация е необходима допълнителна грижа.

За осигуряване на стабилна и дълготрайна работа на газопровода, трябва още на етапа на подготвителните и проектировъчните работи да се вземат предвид особеностите на монтажа и експлоатацията, да се извършат всички анализи, които предписват нормите на газификацията.

Типове материали за газови тръби

Основните изисквания към системата за транспортиране на газ се състоят в тяхната пожарна безопасност, която се постига чрез пълна херметизация на съединителните съединения. Преди за изграждане на мрежата са използвани изключително стоманени изделия, чийто срок на експлоатация е зависел от дебелината на материала и налягането в системата.

Днес, наред със стоманените тръби, при създаването и обустройването на газопроводи много активно се използват промишлени изделия от мед и полиетилен. Непосредствено влияние върху избора на материал оказва областта на приложение.

Така, стоманените тръби ще подходят за надземни и подземни газопроводи. Те успешно се използват както за вътрешно-домово разпределение, така и за създаване на магистрали с най-високо налягане. Полиетиленовите тръби пък подхождат само за подземно полагане, а медните — за монтаж на газови системи вътре в апартаменти и къщи.

Полиетиленовите газопроводи успешно изместват стоманените подземни конструкции с аналогично предназначение благодарение на простотата на монтаж, дълготрайността и по-ниската стойност.

За да разберем, кои тръби могат да се използват за транспортиране на газ, предстои да се запознаем не само с нормите на устройство и проектиране на газопроводи, но и да разберем слабите и силните страни на всеки от техните материали.

Характеристика и използване на стоманени тръби

В днешно време стоманените газопроводи са най-разпространени. Това е свързано с високата надеждност на материала и широката област на приложение.

Общо описание на изделия от стомана

Заварените тръби със спираловиден или прав шев, както и безшевните изделия от горещо или студено валцуване, отговарят на изискванията на строителните норми за газификация. Те се използват повсеместно при изграждането както на магистрални тръбопроводи, така и на линии за включване към частни къщи.

За изработката на стоманени тръби, използвани за газификация, се използва нисковъглеродна стомана (до 0,25%). От нея се отстранява сяра (съдържание не повече от 0,056%) и фосфор (съдържание не повече от 0,046%). Това е необходимо, за да се придадат на материала необходимите свойства.

Основните параметри на тръбите са дебелината на стоманената стена и диаметърът на газопровода, които се определят чрез изчисления и зависят от обема на подавания газ и налягането в системата.

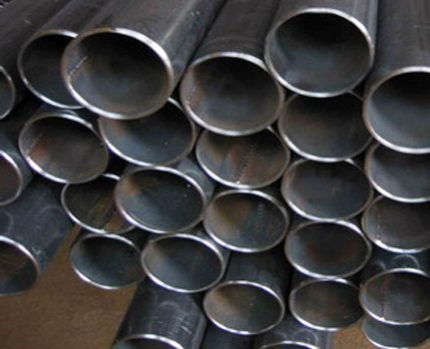

Безшевните стоманени тръби се използват най-често за изграждане на газопровод за високо налягане, което се дължи на максималната херметичност на съединенията, които се получават в процеса на свързване.

Освен изчислените стойности, стоманеният валцуван тръбен материал трябва да съответства на ГОСТ, чиито основни изисквания се състоят в следните параметри:

• диаметърът на вътрешния газопровод трябва да бъде 25 мм и повече;
• диаметърът на тръбата за изграждане на газоразпределителни системи трябва да бъде 50 мм;
• за изграждане на надземен газопровод се допуска използването на изделие, при чието производство е използвана стомана с дебелина 2 мм и повече;
• дебелината на стоманата на подземния газопровод трябва да бъде не по-малко от 3 мм.

Освен начина на полагане на газопровода, върху диаметъра и дебелината на стените на стоманените изделия могат да влияят сеизмичните и климатичните особености на територията, на която се извършва строителството.

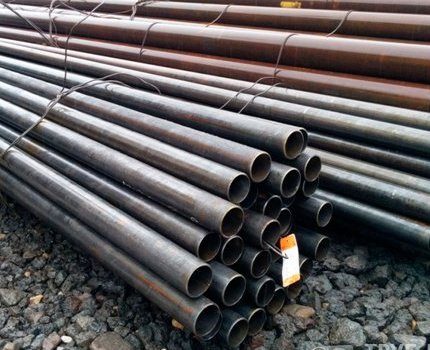

Маркировка на стоманени тръби

Всеки специалист е длъжен да разбира от маркировката на тръбите, тъй като зад набор от прости букви и цифри се крие важна информация. Така например съкращението ВГП означава, че пред вас стои водогазопроводна тръба, чието производство трябва да се регламентира от ГОСТ 3262-75.

Основният параметър на газовата тръба е номиналният диаметър, обозначаван като ДУ. При произвежданите изделия с ДУ 6-150 мм, стандартната дебелина на стената е в границите на 1,8-4 мм. Индустриално се произвеждат усилени тръби, за чието изработване се използва стомана, чиято дебелина може да надвишава 5,5 мм.

На пакет стоманени тръби с диаметър под 159 мм се поставя етикет с маркировка, след запознаване с който може да се научи пълната характеристика на изделието.

Маркировката се намира директно върху тръбата, чиято дебелина е над 3,5 мм, а ДУ надвишава 159 мм. В противен случай се маркира пакетът изделия, върху който се поставя етикет, съдържащ информация за дължината и диаметъра, марката на използваната стомана. Задължително върху етикета трябва да присъства знакът на ОТК на производителя.

Буквите в маркировката на стоманените тръби съответстват на следните параметри:

• П – стомана с повишена точност;
• Н – наличие на валцувана резба;
• Р – наличие на нарязана резба;
• Д – удължена резба;
• М – оборудване с муфа.

Стандартната дължина на стоманените тръби ВГП е 4-12 м. Те се наричат мерни. При дължина над 12 м ги наричат немерни.

Особености на газопроводите от стомана

Тънкостенните леки тръби от стомана се използват изключително в газопроводи с ниско налягане, които се използват в газификацията на частни домове и в изграждането на вътрешноквартирно разпределение. Малкото тегло на материала улеснява работата с тръбите и позволява безпроблемно полагане на мрежата, характеризираща се със сложни конструкционни особености.

Леките изделия могат да се огъват под малък ъгъл, без да се прибягва до помощта на огъвач за тръби. Тръбите от стомана с тънки стени се отличават с висока топлопроводимост, която нерядко води до образуване на кондензат.

Може да се избегне преждевременното стареене в резултат на корозия, ако след монтажа на тръбопровода повърхността им се обработи с маслена боя. Колкото повече слоеве от нея се нанесат, толкова по-ефективна ще бъде защитата на стоманата. Такива изделия могат лесно да се съединяват чрез запояване, а също така се допуска резбово съединение с помощта на фитинги.

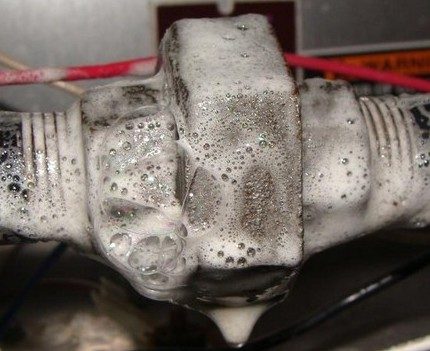

Резбовото съединение е най-уязвимото място на газопровода, за уплътняване най-добре е да се използва ленено влакно, а след монтажа да се провери херметичността на съединението чрез нанасяне на сапунен разтвор върху съединението.

При необходимост от изграждане на газопровод, който да може да издържа на максимално високо налягане, е прието да се използват по-масивни дебелостенни усилени тръби. Най-високата якост на газопровода се постига при качествено съединение на безшевни тръби от стомана, чрез заваряване, като на крайния етап е задължителен контрол на съединенията.

Предимства и недостатъци на конструкциите

Стоманените изделия поради своите физически качества се характеризират с висока якост, а качествено извършените заваръчни работи осигуряват надеждност и херметичност на шева. Те могат да се считат за универсални благодарение на възможността за изпълнение на наземно и подземно полагане. Освен това те са подходящи както за вътрешно, така и за външно използване.

Наред с положителните моменти, има и цял ред недостатъци, които не могат да не се вземат предвид при избора на тръби и провеждането на мерки за оптимизиране на срока на експлоатация на стоманените газопроводи:

• сложност на изпълнение на монтажните работи;
• ниска корозионна устойчивост;
• склонност към образуване на кондензат, особено активно проявяваща се в леките тръби;
• висока маса;
• висока цена;
• лоша гъвкавост.

При спазване на строителните норми, правилата за монтаж, експлоатация и осигуряване на качествена изолация, времето на непрекъсната експлоатация на стоманения газопровод ще бъде не по-малко от четири десетилетия.

Особености на газовите тръби от полиетилен

Наред със стоманените конструкции напоследък активно се използват и други изделия, за чието производство се прилагат полимерни материали.

Монтажните работи по изграждането на полиетиленов газопровод се извършват много по-бързо, отколкото при стоманените тръби, което се обяснява с липсата на резбови съединения и необходимостта от използване на тежко електро- и газозаваръчно оборудване.

Методи за свързване на полимерни конструкции

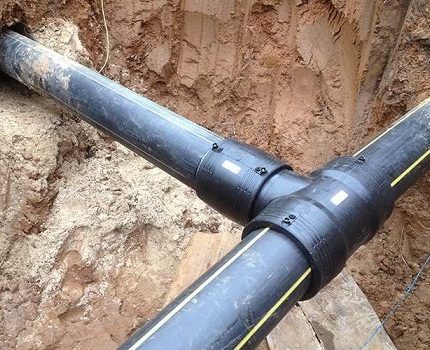

Към днешна дата качеството на полиетиленовите тръби дава възможност за изграждане на надеждни подземни газопроводи, чийто експлоатационен живот достига 80-90 години. Най-често мрежата от полиетиленови материали се изгражда за захранване на частни къщи.

Освен това, такива изделия могат да се използват за транспортиране на газ в системи, чието налягане не надвишава 1,2 МПа.

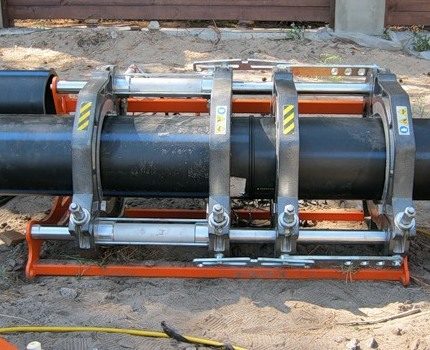

За челно съединяване на полиетиленовите тръби е необходимо те да бъдат внимателно центрирани, краищата да се нагреят до топене и да се съединят под налягане, което се задава на регулируемия центратор.

Херметичността на съединението на полиетиленовите тръби с подходящо качество се осигурява чрез заваряване, което може да бъде извършено по два начина:

1. Тръбите, чиито краища предварително са нагрети със специален поялник, се монтират челно. По подобен начин става и монтажът на фитингите. Нагряването трябва да се извършва до постигане на вискозитет.
2. Краищата на изделието се вкарват в специална съединителна муфа, вътре в която има нагревателни елементи. Подаваното напрежение осигурява нагряване на елементите и фиксиране на тръбите във фитинга. Полученото чрез електромуфово заваряване съединение издържа налягане до 16 МПа.

Ако се решава въпросът за индивидуално присъединяване към газовата мрежа, то е по-добре да се предпочете по-евтин вариант на монтаж, включващ челно заваряване.

При колективна газификация на вилни селища, дачни сдружения, села е по-добре да се прибягва до по-скъпо електромуфово заваряване на полиетиленовите елементи на газопровода. Именно този начин осигурява максимална херметичност и надеждност на съединението.

Характеристики на полиетиленовите тръби

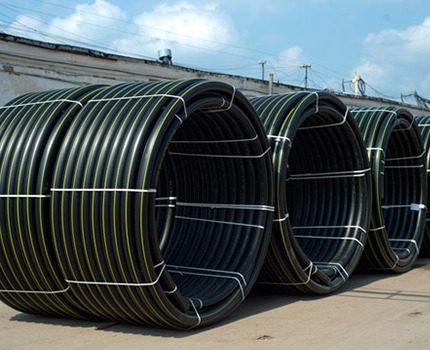

Тръбите от полиетилен се произвеждат с диаметър от 20 до 400 мм, стандартните типоразмери се маркират с SDR11 и SDR17,6. В зависимост от класа на якост се различават изделия с маркировка ПЕ80 (черен цвят с жълти вложки) и ПЕ100 (черен цвят със сини вложки).

Полиетиленовата тръба ПЕ-80 се маркира с характерна линия със син цвят, използва се за изграждане на подземен газопровод с ниско налягане

За индивидуална газификация и изграждане на тръбопровод с ниско налягане подходящи са полиетиленовите тръби ПЕ80. От своя страна, изделията ПЕ100 имат по-висока якост и се допуска тяхното използване за създаване на газопроводи с налягане до 1,2 МПа.

Трябва да се има предвид, че монтажът на тръби ПЕ100 ще изисква по-големи усилия, тъй като те ще трябва да се нагреят до по-висока температура, но тези разходи се компенсират с отлично качество на съединението.

Предимства и недостатъци на газовите полимерни тръби

Популярният по-рано стоманен тръбопрокат значително се измества от полиетиленовите аналози.

На този факт има не малко разумни обяснения, които се крият в полезните качества на ПЕ тръбите:

1. Добра корозионна устойчивост, възможност да издържа на въздействието на химически агресивни съединения.
2. Висока якост, устойчивост на механично въздействие.
3. Отлична пропускателна способност, осигурявана от липсата на грапавини. Ако се направи сравнение на полиетиленовите изделия със стоманените със същия диаметър, то пропускателната способност на газопровода от ПЕ тръби ще бъде с 30% по-висока.
4. Простота на производство на монтажните работи. Заваряването на ПЕ тръби не изисква наличието на тежко газово и електрозаваръчно оборудване, както при монтажа на стоманен газопровод. Освен това тръбите от полиетилен лесно се огъват, което позволява да се заобикалят препятствията, възникващи по пътя на газопровода.
5. Ниска цена на полиетиленовите изделия в сравнение с аналогичните от мед и стомана.

Полиетиленовите тръби се използват доста активно за свързване на газ към частен дом. Това се дължи на редица положителни качества. Има обаче някои особености при тяхното прилагане, които ограничават или дори напълно изключват възможността за изграждане на газова мрежа от полиетиленови конструкции.

Така, не могат да се използват ПЕ тръби в сеизмично активни зони, в райони, където се наблюдава понижение на температурата до -45 градуса, в газопроводи с налягане над 1,2 МРа.

Освен това, полиетиленовите тръби са напълно несъвместими с полагането на мрежа в тунели и колектори, докато стоманените допускат такъв вариант. Трябва да се има предвид, че при нагряване на полиетилена до 80 градуса настъпва неговата деформация с последващо разрушаване.

Не се препоръчва използването на ПЕ тръби за създаване на надземни газопроводи, тъй като материалът бързо се разрушава под въздействието на ултравиолетовото лъчение. Ако обаче е взето решение за изграждане на надземен тръбопровод, то тръбите трябва да се покрият със специален защитен полимерен състав.

Нюанси на изграждане на меден газопровод

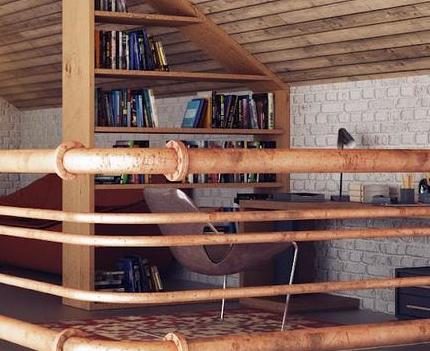

Тръбите от мед сравнително наскоро започнаха да се използват за изграждане на газова мрежа. Допуска се използването на изтеглени и студено валцувани медни тръби с дебелина на стената не по-малка от 1 мм за осъществяване на вътрешно разпределение.

Медта е доста скъп материал, но нейното приложение се оправдава от простотата на извършване на монтажните работи и възможността да се създават линии със сложна конфигурация.

Правилно съединените медни тръби не само осигуряват пълна херметичност на съединенията, но и идеално се вписват в интериора на всяко помещение

Още един неоспорим факт в полза на медните тръби е привлекателният им външен вид. Тъй като газопроводът не може да се скрива в ниши, стени и кутии, стоманените конструкции могат лесно да развалят външния вид на помещението, докато медните тръби само ще обогатят интериора.

Медните изделия притежават следните положителни качества, които могат да се окажат решаващи при избора им за изграждане на газопровод:

• висока пластичност, благодарение на което се реализира възможността за полагане на линии със сложна конфигурация;
• простота и лекота при извършване на монтажните работи, изделието лесно се реже, съединението на тръбите се осъществява чрез използване на прес-фитинги или запояване;
• привлекателен външен вид;
• дълготрайност — експлоатационният срок при спазване на технологията достига 100 години;
• устойчивост на механични повреди и съпротивление срещу въздействието на химически активни съединения.

Медните тръби имат и своите слаби страни, главната от които е високата топлопроводност, което способства за образуване на конденз. Освен това тяхната здравина е много по-ниска от тази на стоманените, а цената им е значително по-висока.

Със технологията за запояване на медни тръби, която осигурява херметично съединение, ще ви запознае следващата статия, която препоръчваме да прочетете.

Изводи и полезно видео по темата

Видеоклипът демонстрира процеса на изработка на стоманени безшевни тръби:

Електромуфтово заваряване на полиетиленови тръби във видеото:

В настоящия момент медните и полимерните тръби, макар и да са способни в отделни случаи да конкурират стоманените, не могат напълно да ги заменят. Полиетиленовите конструкции са идеални за подземни газопроводи, медните улесняват монтажа на вътрешната разводка, а стоманените са универсални и могат да се използват за създаване на всякакъв тип газова мрежа.
