Прокарване на газопровод до частен дом: методи, оборудване, основни изисквания

Проектирането и прокарването на газопровода – прерогатива на специализирани газови служби, не е позволено да се извършва тази работа самостоятелно. На собственика на газифицирания парцел се възлага отговорността за събиране на необходимата документация, получаване на разрешения за подвеждане на газ и въвеждане на магистралата в експлоатация.

Съгласете се, на тези, които се сблъскват с такава задача за първи път, им е доста трудно да разберат откъде да започнат и към кого да се обърнат.

Ние ще ви разкажем, какви разрешителни и проектни документи трябва да се подготвят, ще посочим основните нормативни изисквания, алгоритъма на действия при прокарване и свързване на газопровода. Освен това, ще дадем съвети за избор на изпълнител и ще опишем как протичат предаването, пускането и настройката на газовата магистрала.

Пакет разрешителни документи

Списък на такива документи не може да се състави без обвързване с конкретна сграда, съставът му зависи от множество нюанси. Например, когато газовите комуникации трябва да преминат през парцели на съседи, ще трябва да се получи разрешение от техните собственици.

Конкретният списък може да се уточни в проектната организация, но в повечето случаи се изискват:

1. Копия от личните карти на всички собственици.
2. Свидетелство, потвърждаващо правото на собственост върху земята и разположените върху нея сгради.
3. Акт за проверка на помещенията, в които се планира монтаж. Прегледът се извършва от представител на Службата за вътрешнодомово газово оборудване (СВДГО).
4. Разрешение за газификация, потвърждаващо техническата възможност за извършване на тези действия. Документът се издава от Архитектурно-проектното управление и се заверява от неговия ръководител.
5. Технически условия за газификация на дома, които се издават от Горгаз.

Към изброените документи задължително се прилага технически паспорт от Бюрото по техническа инвентаризация заедно с мащабирана карта на парцела с всички сгради, които се планира да бъдат газифицирани. Също така ще е необходима, заверена в газовата служба, схема на всички комуникации и на проектирания газопровод.

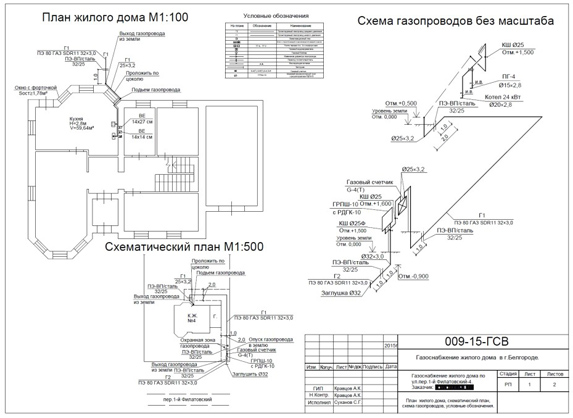

Вариант на графично приложение за газификация на жилищна сграда, което ще трябва да включите в пакета с разрешителни документи.

Подготвеният пакет се предоставя на служителите на избраната проектантска организация. На негова основа се разработва проект за газификация, като се вземат предвид всички особености на участъка и разположените върху него постройки.

Какво влияе върху подготовката на проекта

Ако липсват специални умения, самостоятелното проектиране е нежелателно и едва ли е осъществимо. В процеса на работа по проекта трябва да бъдат взети предвид множество фактори, които са известни само на специалисти.

Сред тях са:

• дълбочина на залягане на подпочвените води, специфика на почвата, ландшафтни и климатични особености;
• дълбочината, на която преминава централната траса;
• разстоянието от тръбопровода до сградата, като се вземе предвид дълбочината на отвода;
• изискванията на СниП към оборудването и точките на свързване.

Освен изброеното в проекта, задължително се отразява начинът на полагане на магистралата, диаметърът на газопровода, необходимият комплект уреди и обков, използваните материали, особеностите на съединенията и вътрешната разводка.

Начини за изграждане на газопровод

Основен критерий за класификация се счита работното налягане в газопровода. По тази характеристика за битови нужди интерес представляват системите с ниско налягане, където максимумът не надвишава 5 кПа.

Класификация на газопроводни системи

Немаловажен параметър са начините на полагане на индивидуалния газопровод от главната мрежа, транспортираща синьото гориво, до частна къща/вила.

Той може да бъде:

• подземен;
• наземен;
• подводен.

Последният вариант е актуален за магистралния газопровод, който по пътя си среща езера, реки или морета. За частна къща се използват първите 2 начина.

В зависимост от мястото на изграждане на газовата мрежа, тя може да бъде външна или вътрешна. На практика често възниква необходимост от комбинация на няколко варианта на полагане, тъй като условията за трасиране от главната магистрала могат значително да се различават.

Независимо от начина на подаване на газ в частната къща, такива системи работят с ниско налягане, което не надвишава 5 кПа.

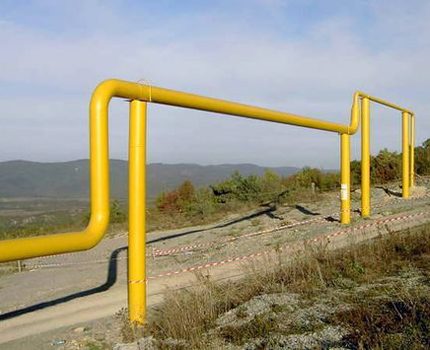

Например, отклонение от централната траса, което преминава над пътя, ще бъде надземно. След това то се задълбочава в почвата и се довежда до сградата в подземен вариант.

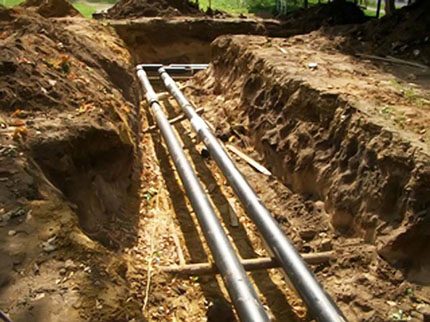

Подземен начин на прокарване

Най-трудоемкият и скъпият вариант, който изисква предварителна подготовка на траншея за отклонение от главната магистрала. При това е необходимо стриктно да се придържате към плана, който точно определя на каква дълбочина трябва да се положи газопроводът. Обикновено това е от 1,5-2 м.

Върху полагането на комуникации могат да оказват значително влияние следните фактори:

• подземни води;
• сеизмична активност;
• изобилие от корозионни елементи в почвата;
• наличие на прегради и пътна настилка.

По-просто и по-евтино, от гледна точка на общите разходи за газификация, е да се използва хоризонтално сондиране. Ориентировъчно разходите се намаляват 3 пъти.

Освен това, технологията позволява:

• да се съкратят сроковете на полагане;
• да се заобиколят пътната настилка и съществуващите комуникации;
• да се минимизира щетата за екологията на участъка.

Със специално приспособление се пробива пилотен сондаж, който след това се увеличава до проектните размери. Стените се закрепват с разтвор, след втвърдяването на който се прокарва газопроводът.

За подаване на газ могат да се използват надземни или подземни отклонения от магистралата, които се съчетават с вътрешна или външна разводка

При заплаха от електрически или механични повреди тръбите се защитават със стоманен кожух. Това увеличава цената, но прави отклонението по-надеждно и дълготрайно.

Прокарване на надземен газопровод

Този вариант на газификация предполага полагане върху специални опори. Той е значително по-евтин, позволява да се спестят до 60% от средствата в сравнение с предишния начин.

Съществен недостатък е необходимостта от защита срещу редица фактори:

• деформиращи въздействия;
• механични натоварвания;
• корозионни повреди;
• температурни колебания.

Към недостатъците може да се отнесе вероятността от произволно врязване в магистралата, което изисква редовна проверка за цялост на конструкцията и липса на нарушения.

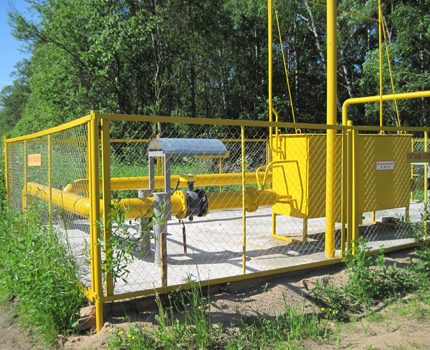

За предотвратяване на произволно врязване в надземната система се изисква създаване на охранителна зона, която затруднява достъпа до магистралата.

Такава заплаха се свежда до нула, когато тръбите са положени на територията на собствения участък, достъпът до който за външни лица е максимално ограничен.

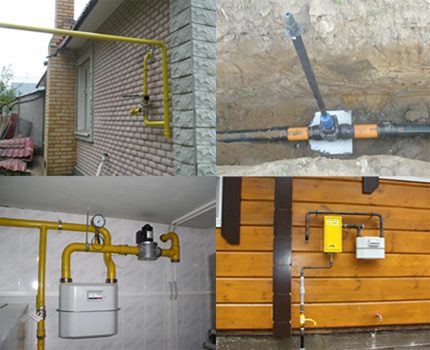

Външна и вътрешна мрежа

Вътрешният вид на монтажа се извършва в специално пригодено помещение. В този случай е необходимо да се осигури достъп до разводката, която не може да се крие в стените или да се покрива с каквито и да е облицовки.

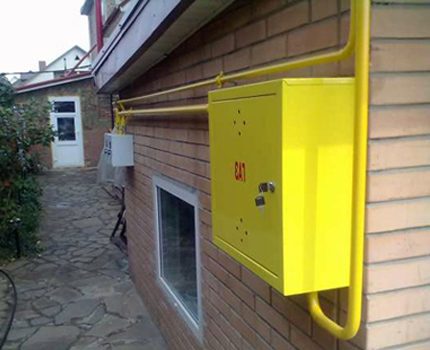

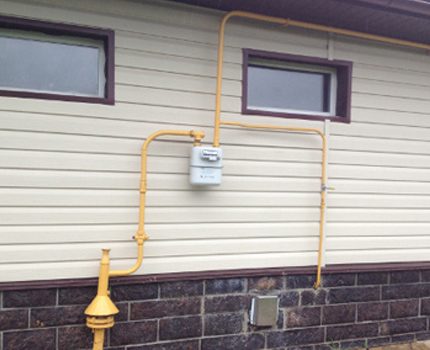

Независимо от външния или вътрешния монтаж върху стената на сградата, оборудването трябва да бъде достъпно за обслужване

Противоположният вариант на свързване предполага полагане на тръби върху специални конзоли, които се фиксират надеждно до входа.

Основното изискване е максимална защита от външни лица.

На оградена територия при наличие на корниз, външният монтаж може да се извърши без защитна кутия

Защита от неоторизиран достъп и природни въздействия се осигурява от кутия с вратичка, която се заключва с ключ. Тя обикновено се монтира при инсталиране на газомер отвън на сградата.

Кой вариант е по-добре да се използва?

Всеки от начините за полагане на газопроводи притежава собствен списък от предимства и недостатъци. Но при проектирането на газопровода те се отчитат или пренебрегват в зависимост от условията на конкретния участък, на който ще се извършва трасирането.

Провеждането на подземен отклон от магистралата през участък на съсед ще бъде трудно поради изобилието от земни работи

Например, надземният вариант ще бъде за предпочитане, когато са изпълнени следните условия:

• почвата е наситена с корозионни елементи, които могат да разрушат метала по време на използване;
• отклонът преминава през територията на съседния участък;
• главната тръба е отделена от участъка с пътна настилка.

Ако трасирането се извършва под високоволтови линии, се препоръчва да се избере подземен вариант, който ще осигури защита от въздействието на високо напрежение.

Газови магистрали от полимери

За надземни варианти на газификация се препоръчва използването на тръби от нисколегирани стоманени сплави, които са устойчиви на външни въздействия.

Особености на пластмасовите конструкции

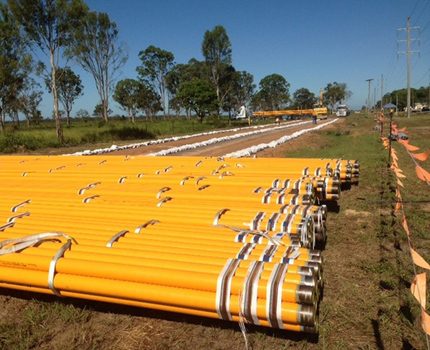

Подземното полагане допуска използването на тръби от полипропилен, което позволява да се спести от разходите за монтаж и да се осигурят редица други предимства.

Плюсовете се дължат преди всичко на свойствата на материала:

• висока антикорозионна устойчивост, която влияе положително не само върху разходите за монтаж, но и намалява експлоатационните разходи;
• лесна обработка — материалът се реже добре, поддава се на заваряване, което опростява монтажа;
• идеално равна вътрешна кухина осигурява добри пропускателни свойства, особеностите на материала позволяват да се избегне тяхното намаляване по време на използване;
• липса на чувствителност към електротокове, което осигурява висока безопасност и премахва необходимостта от допълнителна защита.

Освен изброените предимства, такива тръби притежават високо ниво на гъвкавост, което позволява да се използват при хоризонтално сондиране.

Полипропиленовите тръби постепенно изместват металните аналози, благодарение на високата надеждност и дълготрайност

Към това трябва да се добави малка маса, която е няколко пъти по-ниска от стоманения аналог. Важно предимство е експлоатационният живот, който е около 50 години. През цялото това време системата работи без загуба на зададените характеристики.

Ограничения за използване на тръби

Въпреки високата устойчивост на външни въздействия, такива тръби не могат да се използват винаги. Съществуват редица ограничения, при които полагането им не се допуска.

Към тях се отнасят:

• климатични условия, при които температурата пада под 45 °C, което води до замръзване на почвата и стените на отклонението;
• прилагане на втечнени варианти на въглеводород;
• висока сензмична активност с магнитуд над 7 бала, когато липсва възможност за ултразвуков контрол на целостта на шевните съединения.

Освен това, материалите от полипропилен не могат да се използват за създаване на надземни комуникации от всички видове, включително обходни участъци през препятствия от природен или ръкотворен характер.

Магистралите и отклоненията от тях, преминаващи над пътя или други препятствия, трябва да бъдат изпълнени само от метал.

Изключва се полагането им през тунели, колектори, канали. За въвеждане на системата в дома и разпределението по него се използват само стоманени аналози.

Допълнителни препоръки за избор на тръби за полагане на газопровод са дадени в статията – Тръби за газ: сравнителен преглед на всички видове газови тръби + как да изберете най-добрия вариант

Общи изисквания към газификацията

Газовото отопление спада към комуникациите с високо ниво на потенциална опасност. Поради тази причина съществува цял комплекс от изисквания, които трябва да се спазват независимо от използвания материал и избрания начин на полагане на системата.

Към основните правила спадат следните:

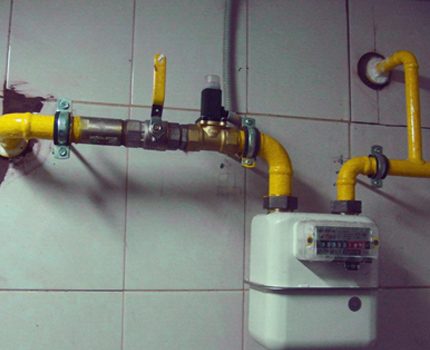

1. Възможност за постоянен и свободен достъп до всички съединителни елементи на газопроводната система, такива възли не трябва да се вграждат в стени.
2. Липса на контакт с огнеопасни елементи на сградата, към които спадат корпусите на врати, облицовките на прозорци, прегради от горими материали, други подобни конструкции.
3. Проводка без скосявания вътре и извън дома. Задължително е строго вертикално полагане, а при хоризонтален вариант се допуска наклон от 2 до 5 мм на метър разстояние към приборните устройства.
4. Разположение на щранга извън обитаемите помещения. При липса на подходящо вътрешно помещение, той може да се пусне отвън по фасадата, като допустимият наклон не може да надвишава 2 мм.

При проектиране на монтажа се препоръчва особено внимателно да се обърне внимание на инсталирането на крановете. Тяхната ос във всички случаи трябва да бъде успоредна на стената.

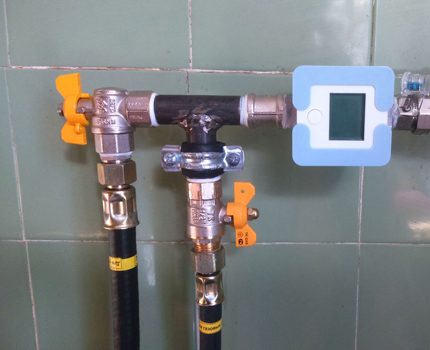

При монтажа на оборудването задължително проверете правилното разположение на газовите кранове спрямо стената.

Без спазване на тези и други изисквания на СНиП газопроводът няма да бъде приет в експлоатация. Допълнителните разходи за отстраняване на подобни нарушения са най-малката от неприятностите. Пускането в експлоатация с такива недостатъци може да доведе до по-сериозни последици.

Когато проектът за газификация е готов

Задължително условие за преминаване от проектния етап към строително-монтажните работи е съгласуването на проекта с техническия отдел на газовата служба. Обикновено тази процедура се извършва в рамките на 2 седмици.

Избор на изпълнител и сключване на договор

След съгласуване към проекта трябва да бъдат приложени:

• смета за изпълнение на работите, предвидени в проекта;
• договор за технически надзор;
• акт за обследване на каналите на димоотвеждащата вентилация, съставен и подписан от представител на службата ВДПО.

Когато целият списък с необходимите документи е налице, може да се премине към обустройването. По принцип всяка проектантска организация разполага с лиценз за строително-монтажни работи. Ако такъв лиценз липсва, ще трябва да се потърси изпълнител.

Тъй като именно монтажната организация ще носи отговорност за изграждането и предаването на газопровода, е желателно:

• да се провери лицензът за извършване на газификация;
• да се прегледат другите разрешителни документи;
• да се уверите в наличието на съответните допуски у служителите.

Преди сключване на договора трябва да се съгласуват и утвърдят сроковете за монтаж, които следва да се фиксират в договора.

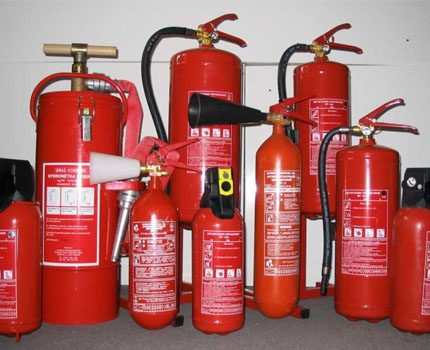

При извършване на монтажа под ръка трябва да има средства за пожаротушене, предназначени за пожари от клас „С“ (горене на газове)

В споразумението за изпълнение на работите, освен други задължения, задължително трябва да бъдат фиксирани следните условия:

• наличие у служителите на организацията, работещи на обекта, на защитен екран, предпазващ стените от нагряване, и на всички необходими средства за пожаротушене;
• предаване на възложителя на изпълнително-техническите документи веднага след извършване на разчетите по предвидените в проекта работи;
• задължение на изпълнителя да извърши монтажа в уговорените срокове, в съответствие с установените норми и необходимото ниво на качество;
• задължение на изпълнителя своевременно да съставя цялата предвидена изпълнително-техническа документация.

Изпълнителят трябва да предостави на възложителя посочените документи след извършване на монтажните работи, преди посещението на комисията по приемане-предаване на обекта.

Предаване на газопровода в експлоатация

Предаването на готовия газопровод се извършва в присъствието на комисия, в която влизат представители на изпълнителя, газовата служба и самият възложител. В процеса на приемане трябва да се провери наличието на цялото оборудване, предвидено в проекта, правилността на монтажа и свързването му.

Комисията приема работите от 2 седмици до месец. Ако не бъдат открити недостатъци, представителят на газовата служба издава квитанция за плащане, която възложителят заплаща, а копие от документа предава на изпълнителя.

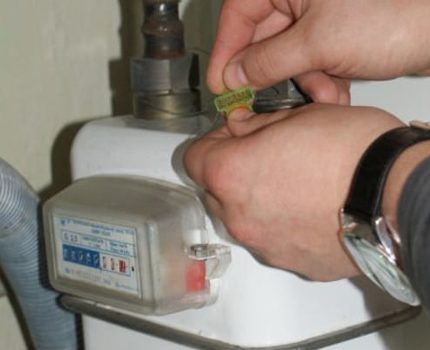

След приемането на готовия газопровод, броячът на системата задължително се пломбира в присъствието на клиента

Изпълнителят предава на газовата служба цялата техническа документация, където тя се съхранява през целия период на експлоатация. Според резултатите от работата на комисията в рамките на 3 седмици газовата служба трябва да опломбира брояча, след което системата се счита за готова за подаване на газ.

Споразумението с Горгаз регламентира обслужването на системата, за което ще отговаря тази служба. То именно е основанието за подаване на газ.

Освен сключването на договора, ще е необходимо да преминете инструктаж по техника на безопасност. Той се провежда в офиса на компанията или по местоживеене от специалист със съответния допуск. Във всеки случай след инструктажа клиентът трябва да потвърди преминатия инструктаж с подпис в дневника за отчитане.

Пуск и настройка на системата

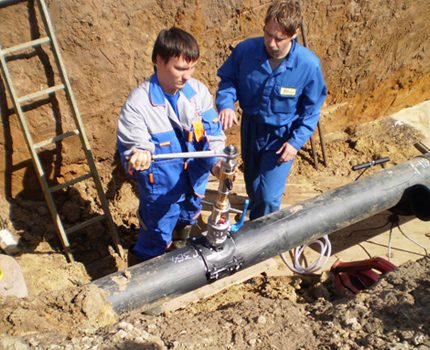

Врязването се извършва от съответната служба, процедурата е платена, провежда се в предварително уговорени срокове, когато цялото оборудване е преминало приемка и е признато за функционално.

Врязване в главната тръба под налягане трябва да се извършва от специалисти с използване на съответното оборудване.

След това се провежда пробен пуск, проверка на приборното оборудване и брояча за наличие на течове.

Окончателната настройка на оборудването и пускът се извършват от организацията-доставчик на оборудването, с която има споразумение за обслужване:

• извършва се пуск на системата;
• провежда се нейната настройка на оптимален режим на функциониране;
• представителят на компанията е длъжен да обясни всички нюанси на работата на оборудването, правилата за неговата експлоатация.

В случаите, когато са забелязани смущения в работата и други неизправности, пускът се спира до тяхното отстраняване.

Ако всичко е наред и пускът е преминал успешно, се подписва двустранен акт, потвърждаващ изпълнението на работата.

За цените на присъединяване на газ към частен дом и финансовите разходи за въвеждане на системата в експлоатация прочетете в тази статия.

Изводи и полезно видео по темата

Видео за събирането на документите, изискванията, оборудването и неговото обслужване:

Клипът ще разкаже за необходимите документи, ориентировъчните цени, закупуването на оборудване, проблемите при присъединяване и основните етапи на процеса:

Използването на природен газ за отопление – един от най-икономичните начини. Всички разходи за газификация се изплащат относително бързо. Единственият недостатък е повишената опасност. Но правилният монтаж, навременното обслужване и експлоатация без нарушения свеждат всички рискове до минимум.

Имате ли какво да добавите или възникнаха въпроси относно газификацията на частен дом? Може да оставяте коментари към публикацията, да участвате в дискусиите и да споделяте собствен опит по полагане на газопровод. Формата за връзка се намира в долния блок.
