Изисквания при полагане на газопровод в населени места: дълбочина и правила за полагане на надземен и подземен тръбопровод

Газът прави живота ни комфортен и удобен. Но неправилната му употреба крие опасност, нали? Все пак негативните последици могат лесно да се избегнат. Затова от самото начало трябва да се спазват изискванията за полагане на газопровода, както и да не се забравят мерките за безопасност.

В какво се състоят изискванията и какви правила за полагане на газови тръби съществуват? За всичко това ще разкажем подробно в тази статия. Ще снабдим материала с нагледни снимки и полезни видеопрепоръки.

Какво да се има предвид при изграждане на газопровод?

Полагането на всеки газопровод започва с възникване на редица задължения за инициатора. Така че той трябва да организира работите по такъв начин, че по време на строителството и експлоатацията системата за транспортиране на „синьо“ гориво да бъде безопасна за хората, тяхното имущество, животните и околната среда. Също така трябва да се спазват правилата за контрол на разхода на газ.

Отговорност при нарушаване на изискванията

Ако се игнорират нормативните изисквания, човек става нарушител и има голяма вероятност да понесе наказание за действията си. Например да получи глоба за самоволно свързване към газопровода.

Не сте се свързвали? Но, за да попаднете под санкции за посоченото деяние, не е задължително да се врязвате в тръбата, а е достатъчно да водите неправилно отчитане на разхода на енергоносителя.

Полагането на газопровода, неговата реконструкция – отговорни процедури. Тъй като от резултата им зависи не само комфортът на живеене, но и безопасността.

Тоест достатъчно е случайно да счупите, повредите брояча или дори пломбата върху него. И съгласно чл. 7.19 КоАП за такова нарушение ще трябва да преведете в бюджета немалките 100-300 евро. Но още по-тежки мерки за въздействие са предвидени в Наказателния кодекс. Така неговият чл. 215.3 гласи, че за самоволни действия размерът на глобата може да бъде 800-4000 евро. А ако деянията са причинили злополука, извършителят на дейността може да бъде лишен от свобода за значителен срок (до 8 години).

Повече за глобите за газ разказахме в този материал.

Както виждаме, държавата се отнася сериозно към дейността в сферата на полагане на газопровод. В резултат на това преди извършване на дейностите е необходимо да се получат съответните разрешителни. А самото полагане трябва да се повери на компания, която притежава специален лиценз. Нейните специалисти ще отговарят за пълнотата и качеството на полагането на тръбите, което ще помогне на потенциалния потребител да избегне неприятности.

Профилна нормативна база

Основният документ, регламентиращ създаването на системи за транспортиране на енергоносителя, е СП 62.13330.2011. Този сборник правила – актуална версия на търсения СНиП 42-01-2002. И двата документа носят името «Газоразпределителни системи».

Строителството на съвременни газопроводи се регламентира от десетки подзаконови актове. Да систематизира техните изисквания е призвана актуалната редакция на Сборника правила Газоразпределителни системи

Освен това необходимите изисквания се съдържат в:

• ГОСТ 27751-88;
• СНиП 2.01.07-85.

Във всеки от посочените по-горе документи са изложени характеристиките на надеждност, граничните състояния, изчислителните стойности на натоварванията. Тази информация ще бъде полезна, ако трябва да се определи дебелината на стените на тръбопроводите или да се изчисли здравината на опорите.

Как да се борим с корозията, причинена от агресивността на почвите или от блуждаещи токове, е изложено в ГОСТ 9.602-2005. Ако тръбите бъдат положени над земята, тогава трябва да се запознаете с изискванията на СНиП 2.03.11-85. В него е описано как правилно да се защити конструкцията на газопровода от корозия.

Особености при избора на вид газопровод

Преди изграждането на трасето трябва да се определите с оптималния вариант, подходящ в конкретните условия, и да се запознаете с правилата за неговото полагане. Тъй като всичко това влияе върху финансовите разходи, ефективността и разходите за труд.

Тъй като газопроводът трябва да бъде надежден преди всичко, при избора на вариант е необходимо да се вземат предвид такива моменти като:

• корозионна активност на почвите;
• плътност на застрояването;
• наличие на блуждаещи токове;
• особености на релефа на местността;
• вид на покритието на пътя, ако газопроводът ще го пресича;
• ширина на подхода;
• наличие на водни прегради и много други.

Освен това трябва да се определи видът на газа, който ще се доставя. Също така неговото количество – обемите трябва да са достатъчни за удовлетворяване на нуждите на всички потребители.

За да се избегнат съпътстващите рискове, както и излишните финансови разходи, полагането на всеки газопровод трябва да започне с извършване на специални изчисления, резултатът от които ще бъде създаването на проект.

Трябва да се погрижим и за надеждността на доставките. Поради това трябва да се помни, че пръстеновидният газопровод е за предпочитане пред задънения или смесения. Например, ако газът се доставя до, така наречения, непрекъсваем потребител, то трябва да се избере точно посоченият вариант.

Всички изброени по-горе точки не могат да бъдат игнорирани – всяка от тях е посочена в документите, регулиращи въпросите, свързани с полагането на газопроводи. Сред които СП 62.13330.2011 и други.

Също така не трябва да се забравя, че строителството, модернизацията на всякакви газопроводи трябва да се осъществяват съгласно схемите за газоснабдяване. Които са разработени на различни нива — от федерално до регионално.

Ето защо, преди началото на проектирането, собственикът на сградата, помещението трябва да:

• да получи разрешение за газификация в градското, районното архитектурно-проектно управление;
• да се обърне писмено до местния горгаз (райгаз) с цел получаване на така нареченото техническо задание, което представлява сбор от информация, необходима за създаване на газопровода.

И едва след това се разрешава да се пристъпи към проектирането. Което завършва с одобрение в горгаза (райгаза).

Едва след това ще се появи възможност да се пристъпи към полагане на газопровода. Който след като бъде завършен, трябва да осигурява на потребителите гориво в необходимото количество и да бъде безопасен.

Тънкостите на полагането на газопровод до частна къща описахме в следващата публикация.

Мястото за полагане на газопровода трябва да се огради и обозначи със специални знаци. При това това правило е актуално за всички случаи. Прави се това за осигуряване на безопасност.

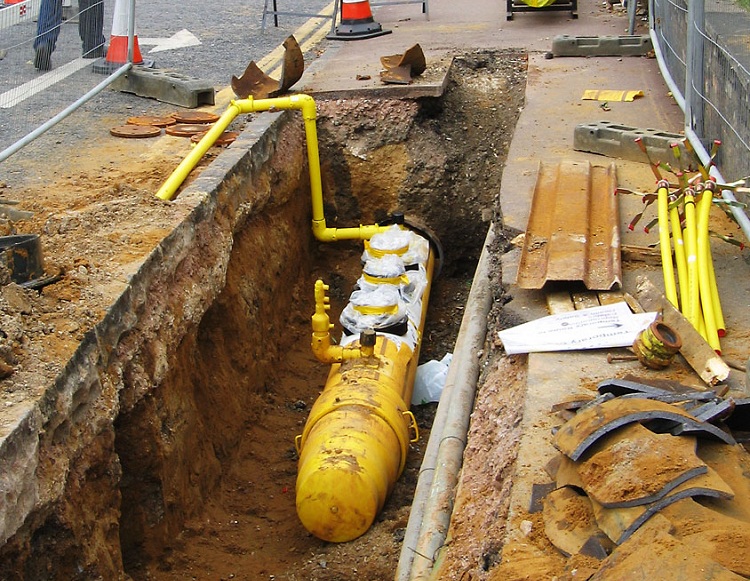

Полагане на магистрала в населено място

Днес да се осигури сграда (жилищна, производствена, всякаква друга), разположена в град, село или вилна зона със „синьо“ гориво може по два начина: като се извърши полагане на подземен (търсен в градовете) или надземен газопровод (най-често използван в малките населени места).

Прокладката на газопровод във всяко населено място най-често засяга интересите на много страни. Например, работите могат да се извършват върху поземлени имоти, които могат да принадлежат на различни хора, организации, държавата. Затова на първо място трябва да се получи съответното съгласие от всички изброени заинтересовани страни в писмен вид.

Първият вид системи за транспортиране на енергоносителя традиционно се счита за по-скъп. Но все по-голяма популярност придобива хоризонталното сондиране, което прави изграждането на подземни газопроводи по-достъпно.

Прокладката на техните надземни аналози е незаменима, ако няма разрешение да се извършват работи върху чужди поземлени имоти и в редица други случаи.

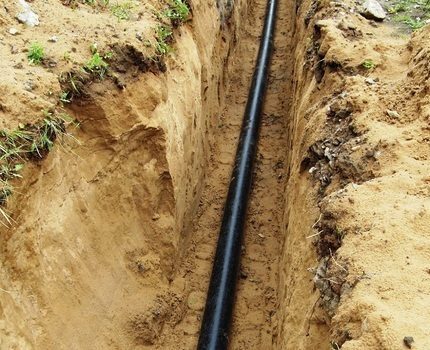

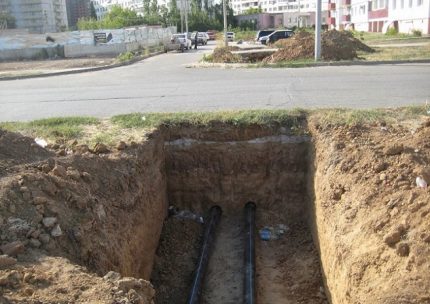

Начин #1 — правила за изграждане на подземни мрежи

Въпреки че създаването на такава система се отличава със скъпотия, в редица случаи използването ѝ е задължително. Например, така е, ако близо до мястото на прокладката има високоволтови преносни линии. Или когато трябва да се пресече път (автомобилен, железопътен).

Дълбочината на залагане на строящия се подземен газопровод е посочена в гореспоменатия СП. Където е казано, че разстоянието от тръбата или защитния корпус до повърхността трябва да бъде не по-малко от 80 см.

Това означава, че посочената стойност е актуална само за случаи, когато аналогична е дълбочината на замръзване за конкретния регион. Тоест, ако тя е по-голяма от 80 см (например, равна на метър), то залагането трябва да стане на дълбочина не по-малко от 100 см.

Подземният газопровод е трудоемък, а оттам и скъп начин на прокладка. Но в ограничените условия на населено място той все пак остава основният вариант за газификация.

А също така при подготовката за прокладка трябва да се вземат предвид следните особености:

• Залагането на тръбата е възможно на дълбочина 60 см, но само в случаи, когато над мястото, където ще бъде газопроводът, не се движи никакъв транспорт.
• Наличието на скалист терен на мястото, където се планира изграждането на подземен тръбопровод, е причина за създаване на възглавница от пясък. Дебелината ѝ трябва да бъде не по-малко от 20 см. Затова изкопът трябва да стане по-дълбок с посочения брой сантиметри.

Допуска се пресичане на действащи подземни газопроводи с всякакви други инженерни комуникации. Но при това трябва да се спазва установеното разстояние по вертикала.

Което при пресичане трябва да съставлява:

• не по-малко от половин метър  за електрокабели, всякакви телефонни бронирани кабели;
• 1 метър  за маслозапълнени електрокабели, напрежението в които е в границите 110-220 киловолта;
• от 20 см – за водопроводи, канализационни оттоци, водостоци, небронирани телефонни кабели, канали на топлоснабдителни мрежи.

Разстоянието между всякакви електрически кабели и други инженерни комуникации може да се намали, ако са положени в защитна обвивка. Чиито краища излизат най-малко с метър от двете страни на пресичания тръбопровод.

Но разстоянието между газопровода и другите комуникации, с които се пресича, не трябва да бъде по-малко от 20 см.

Днес все по-популярен става безизкопният начин на полагане на газопроводи. Той се изпълнява с помощта на хоризонтално-насочено сондиране. То намалява разходите за работа 2-3 пъти. Освен това, хоризонталното сондиране позволява да се избегнат повреди на пътния асфалт и зелените насаждения.

Ако по пътя на газовата тръба има колектори, канали на топлоснабдителни мрежи, някакви тунели, като преходът ще се осъществява над или под тях, то полагането на всякакъв вид газопровод трябва да се извършва в обвивка. Освен това ще се изисква допълнителна проверка на заваръчните шевове.

При това защитната обвивка трябва да представлява тръба, разстоянието от вътрешната ѝ повърхност до най-близката точка на повърхността на газовата тръба не трябва да бъде по-малко от 50 мм. Тоест диаметърът на посоченото приспособление трябва да надвишава аналогичния параметър на газопровода с не по-малко от 100 мм. А при преминаване през външни стени на сгради разликата може да бъде и 200 мм. При това празното пространство между обвивката и газовата тръба се запълва с битум.

Обвивката служи за защита на газовата тръба от механични повреди, корозия, като както в резултат на въздействие на агресивни почви, така и от блуждаещи токове. Ето защо посочените приспособления са търсени, а освен това тяхното приложение в редица случаи е задължително. Например при пресичане на газопровода с някакви инженерни комуникации.

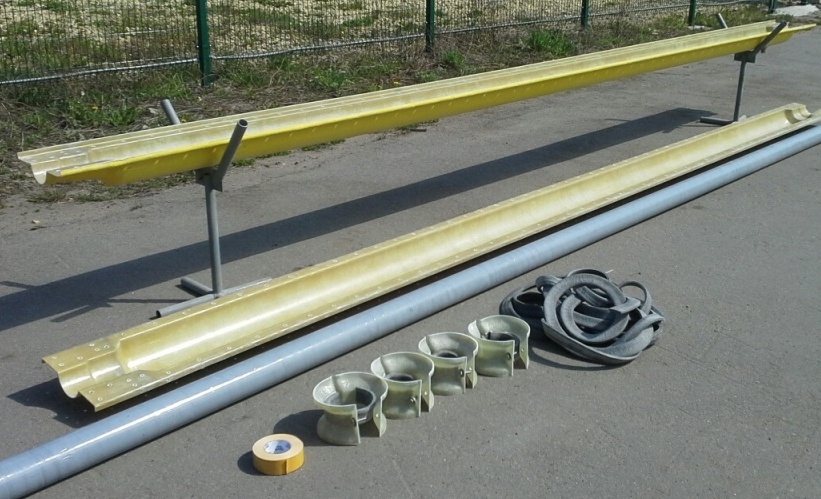

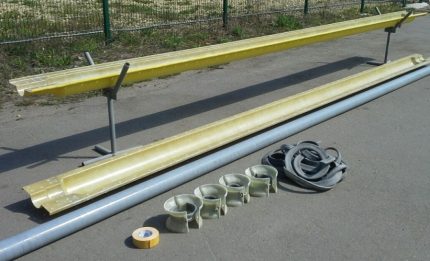

На снимката е изобразено приспособление, което се нарича обвивка. В този случай то е изработено от композитни материали и се състои от 2 части (жълти на цвят), но по традиция не рядко се използват стоманени тръби.

Трябва да се помни също, че всяка спирателна арматура, както и кондензни събиратели, трябва да се разполагат не по-близо от 2 м от мястото на пресичане на газопровода с инженерни комуникации.

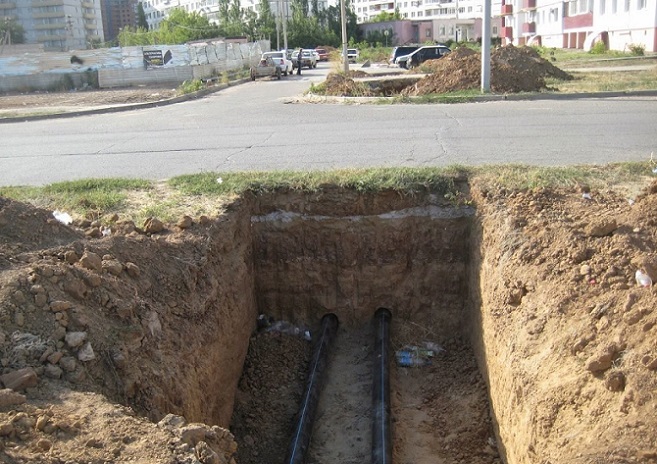

Допуска се полагане в населени места на два различни газопровода с разполагането им в един изкоп. При това те могат да се разполагат: една до друга или една над друга. При това точното разстояние между тръбите не се посочва, но наличният просвет трябва да позволява извършването на всички необходими работи, например демонтаж, монтаж и други.

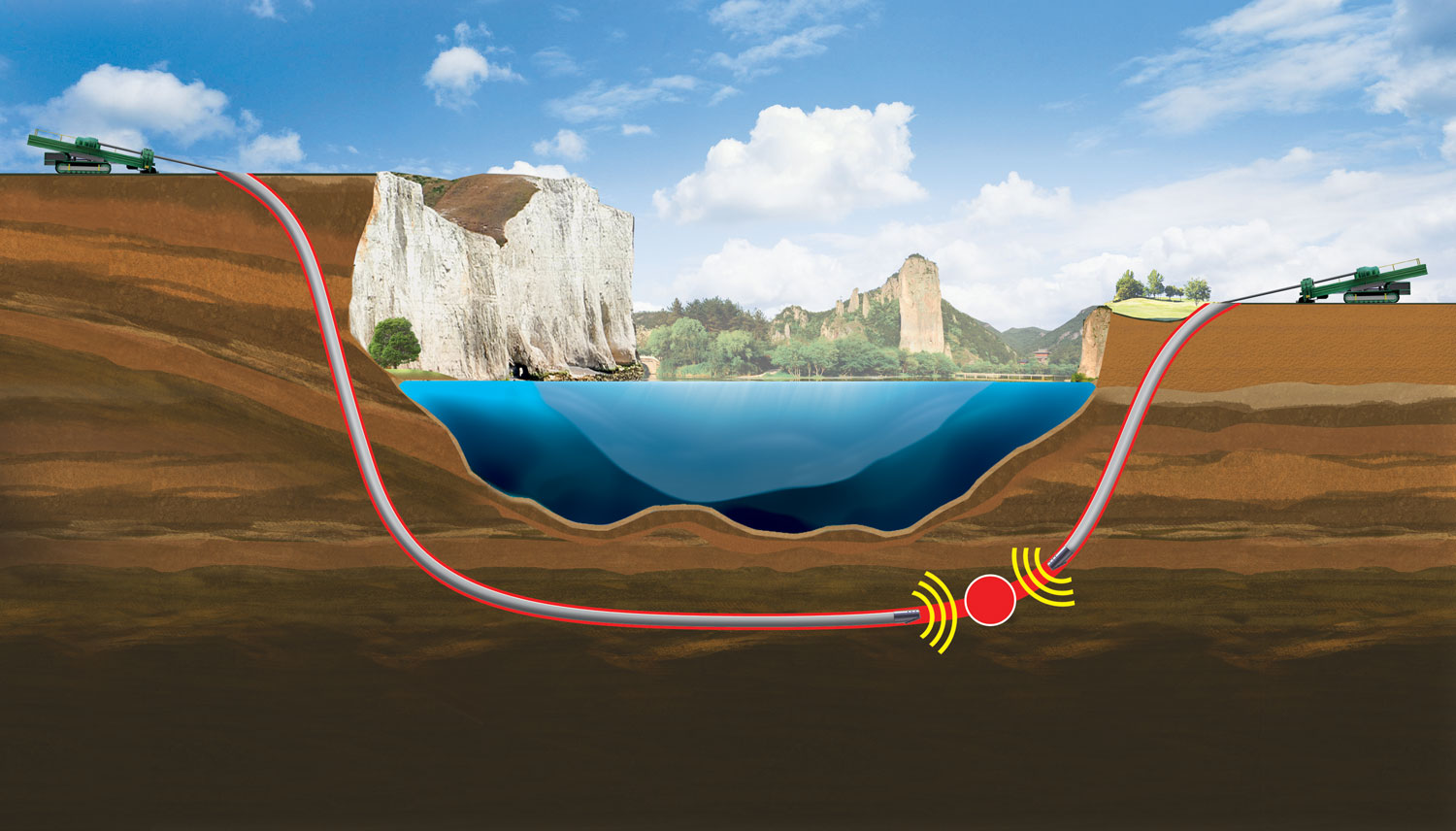

На картинката са показани принципът и възможностите на хоризонтално-насоченото сондиране. Което е издигнало качеството на полагане на подземни газопроводи на ново ниво.

Прокарването на подземни газопроводи в канали, тунели, колектори е забранено. Но има изключение – вечно замръзнали почви. За тях е допустимо да се прокарат тръби под пътища (автомобилни, жп), чието налягане не надвишава 0,6 МПа. Местата на вход/изход на тръбите от земята трябва да се поставят в обвивки.

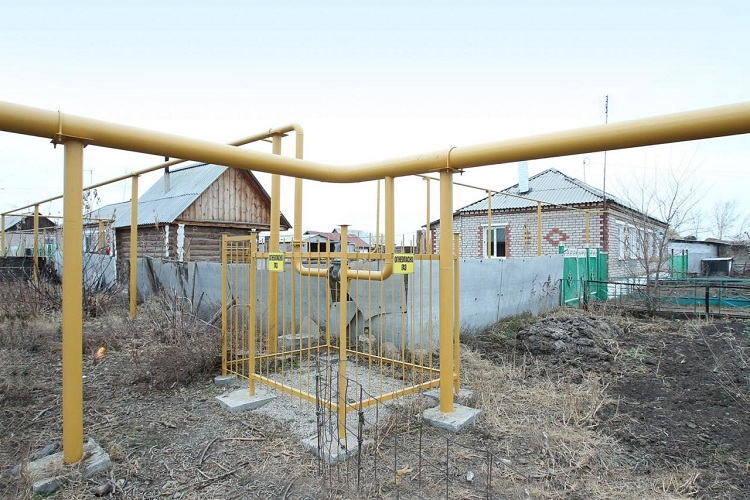

Начин #2 — тънкости при полагане на тръби над земята

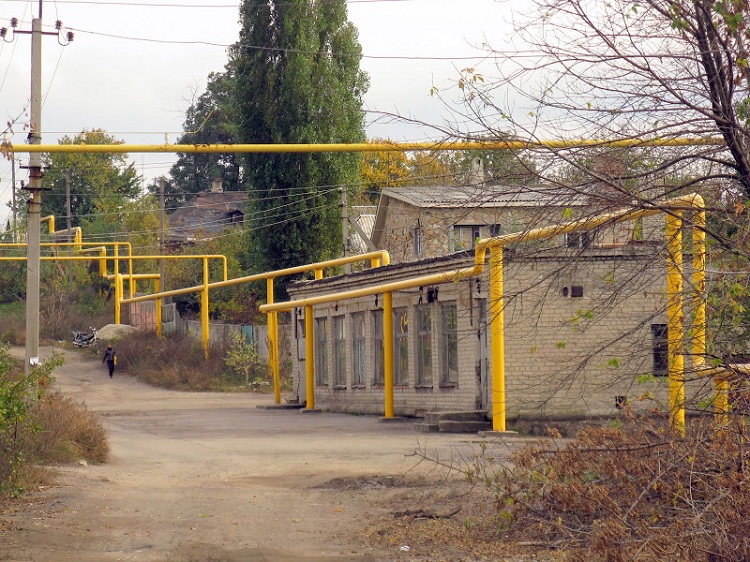

В случай на надземен метод на прокарване, енергоносителят се транспортира по тръби, разположени над повърхността на почвата. А именно на височина до 2,2 м.

За какво се използват:

• подпори, като задължително от незапалими материали;
• строителни конструкции на различни сгради и съоръжения.

Като подпори за разполагане на газопроводи могат да се използват: колони, стелажи, естакади, стени на производствени и други сгради, други конструкции.

Надземните газопроводи се използват за оевтиняване на монтажните работи. А също и в трудни условия, при необходимост да се пресече път или други препятствия. Или когато съседът не е дал разрешение да се прокара подземен газопровод през неговия имот.

В профилния СП (строителни правила) се регламентира въпросът на кои сгради могат да се разполагат газопроводи и с какво работно налягане.

Така, там е казано, че:

• на конструкции на жилищни, административни, както и битови (с непроизводствено предназначение) имоти се разполагат тръби за транспортиране на газ, чието налягане не надвишава 0,005 МПа;
• на стените и покривите на производствени сгради, както и на котелни от 1 и 2 степен на огнеустойчивост, както и на тези от клас на пожарна опасност С0 е възможно да се разполагат газопроводи с налягане на газа, съставляващо 1,2 МПа;
• по стените на повечето други сгради е разрешено да се разполагат газопроводи с работно налягане, не надвишаващо 0,3 МПа.

Повече за налягането в газовите мрежи от висок, среден и нисък тип сме говорили в друга наша статия.

Надземното прокарване на какъвто и да е транзитен газопровод по конструкции на административни, обществени, битови (отнасящи се до непроизводствени) сгради е забранено.

Надземните газопроводи, благодарение на своята конструктивна простота, са най-търсени в малките населени места, където се използват за газификация на частни домове.

Допуска се един тръбопровод, предназначен за транспортиране на газ до други потребители, да се разположи на стените на жилищна сграда. Тази норма се отнася изключително за газопроводи с ниско налягане. При това неговият диаметър не трябва да надвишава умерените 100 мм, а разстоянието до покрива трябва да е по-малко от 20 см.

Разрешава се прокарването на надземни газопроводи по мостове, направени от незапалими материали.

За транспортиране на енергоносителя е разрешено да се използват смесени системи. Тоест част от газопровода може да се намира в траншея, а при необходимост от заобикаляне на препятствие тръбите се извеждат от земята и се поставят върху опори. Ако пък трябва да се пресече автомобилен път, тръбите отново се заравят в почвата.

Препоръчваме ви да се запознаете по-подробно с устройството на подземния и надземния газопровод.

Какви тръби могат да се използват?

Съвременните газопроводи могат да се изработват от различни материали, но сред търсените са само два: стомана и полиетилен. Като в неведнъж споменавания СП се препоръчва да се дава предпочитание на тръбите от последния вид материал.

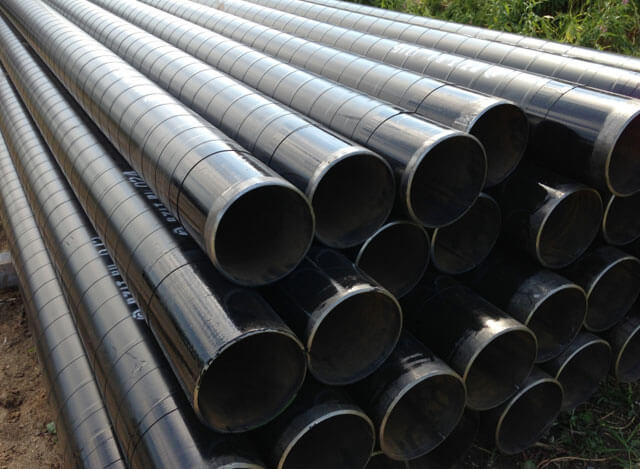

На снимката са изобразени стоманени тръби. Допреди няколко години те бяха най-търсените, но днес активно ги изместват по-ефективните, надеждни и безопасни полиетиленови аналози.

Причината за предпочитанието на полиетиленовите тръби е, че те не са подложени на въздействието на блуждаещи токове и са по-устойчиви на корозия. Благодарение на това те запазват работните си характеристики през целия експлоатационен срок.

Изброените особености са важни – те намаляват експлоатационните разходи и правят газопровода по-безопасен.

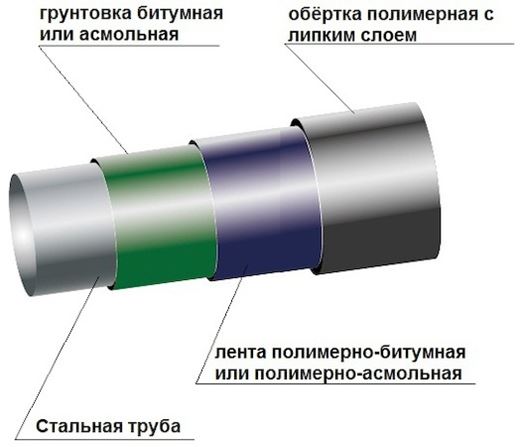

Защита на стоманената тръба от корозия. Всички посочени слоеве значително удължават експлоатационния срок, но правят полагането по-скъпо и трудоемко. Особено в сравнение с полимерните тръби.

За сравнение, стоманените тръби, съгласно изискванията на профилния СП, трябва да бъдат защитени от:

• подземна (грунтова, почвена) корозия – това положение е приложимо за всички подземни газопроводи;
• корозия, причинена от така наречените блуждаещи токове – това правило важи за подземните газопроводи;
• атмосферна корозия – изискването важи за надземните газопроводи.

Защитата на тръбите и другите елементи, изработени от стомана, е задължителна процедура.

Това е посочено в СП 62.13330.2011, който се позовава на:

• ГОСТ 9.602-2005, където са изложени изискванията за борба с корозията при подземните газопроводи.
• СНиП 2.03.11-85 – в този документ са посочени правилата за защита на надземните стоманени тръбопроводи.

Във всеки от изброените документи се повтаря изискването, че мерките за предотвратяване на корозия са задължителни.

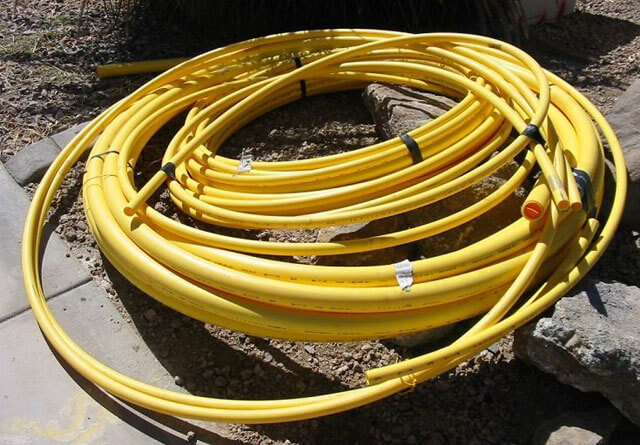

Полиетиленовите (полимерни) тръби са удобни във всяко отношение, започвайки от транспортирането. А най-важното е, че са неутрални към въздействието на агресивни почви и блуждаещи токове, които са най-честите причини за намаляване на експлоатационния срок на стоманените им аналози. Затова използването им се препоръчва дори в местните профилни документи.

Така в ГОСТ 9.602. 2005 е написано, че полагането на стоманени тръби на всеки газопровод е невъзможно, ако те не са покрити със защитен слой, за чието създаване се използват:

• битумни мастики;
• каменовъглени мастики;
• полимерни рулонни материали;
• полиетиленово напръскване.

За защита от блуждащи токове се използва катодна поляризация. Тя трябва да бъде изпълнена не по-късно от 1 месец от момента, когато стоманеният елемент на конструкцията е бил положен в траншеята.

За надземните газопроводи борбата с корозията трябва да започне още на етапа на проектиране. Така в СНиП 2.03.11-85 е казано, че дори конструкцията на опорите трябва да бъде разработена по начин, който да намали въздействието на влагата и нейното задържане. Също така е необходимо да се изключи натрупването и застоя на агресивни газове.

И без всичко изброено газопроводът няма да бъде допуснат до експлоатация. Тоест, защитата от корозия е не по-малко важен елемент от създаването на газопровод, отколкото дълбочината на траншеите под газопровода при полагане на тръбата в частна къща или в която и да е друга сграда.

Изводи и полезно видео по темата

Първият видеоклип ще позволи да разберете как се полагат газопроводи по улиците на населените места. А също така да се запознаете с това какво представлява хоризонталното сондиране:

Този видеоматериал дава възможност да научите с какви проблеми се сблъскват при създаването на газопроводи в градове и всякакви други населени места:

Газификацията на сградите на населено място или ремонтът на действащ газопровод ще направят живота по-комфортен и безопасен. Но такъв резултат може да се постигне само в случаите, когато всички работи (проектиране, избор на компонентите, полагане, пресичане с други комуникации и други) са извършени правилно. Тоест, като се вземат предвид изискванията на профилните ръководни документи. В противен случай могат да се очакват неприятности, включително санкции от страна на газовите служби.
