Как да проектираме газопровод: проектиране на система за газоснабдяване на частен дом

Организация на доставката на газ – най-важният момент при обзавеждането на комфортно жилище. Практиката показва, че най-често този вид гориво се избира за осигуряване работата на битови уреди, но газовата смес е сред потенциално опасните вещества. За да работи системата ефективно и без проблеми, ще е необходимо да я обзаведете правилно.

Ние ще ви разкажем как да проектирате газопровод, ще ви подскажем как правилно да изберете изпълнител за изпълнение на проекта. В представената от нас статия подробно е описана процедурата по подготовка, посочени са документите, които ще са необходими на възложителя. С оглед на нашите съвети вие ще можете да съкратите сроковете и стойността на изпълнението на поръчката.

Проект за газификация: какво е това?

Под проект за газификация се разбира схема за вкарване на енергийното оборудване в обекта. Тя се разработва в строго съответствие с всички действащи изисквания и инструкции, като се вземат предвид желанията на възложителя.

Проектът включва изчисления и показатели за енергийна ефективност на обекта, подробни спецификации за захранващото оборудване и материали, обосновка на решенията за монтаж на подземен или надземен газопровод и др.

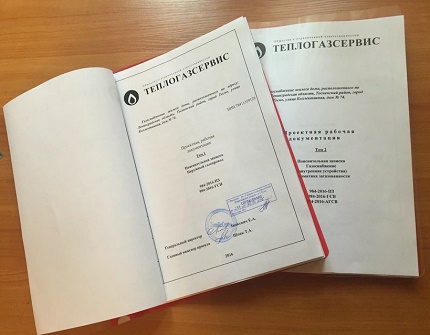

Всъщност под проект за газификация се разбира сборник от документи, който включва:

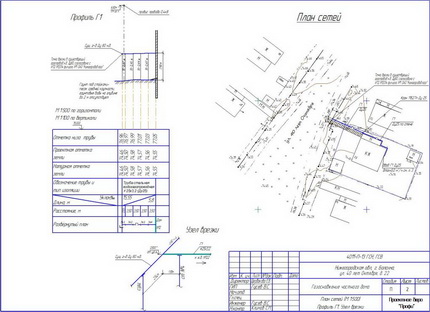

• Чертеж на разположението на газопроводите – надземен и подземен.
• Чертеж на разположението на газовото оборудване.
• Чертеж на разположението на всички вентилационни и димоотводни канали.
• Технически условия за газоснабдяване.
• Актове за обследване на всички вентилационни канали и димоотводи.
• Цялата необходима изпълнителна документация на газовата магистрала, към която ще се извърши присъединяването.
• Паспорти и сертификати за всеки от инсталираните газови уреди.
• Обяснителна записка.

Законодателството изисква всяко преустройство или изграждане на подвеждаща газопроводна магистрала, монтаж на газово оборудване да се извършва само след предварително изпълнение на проекта.

Само с негова помощ може правилно да се подбере газовото оборудване, да се определи цената на монтажните работи и необходимите материали, да се избере и обзаведат помещенията за поставяне на газовите уреди. Освен това, наличието на проекта позволява да се извършат необходимите съгласувания в съответните инстанции.

Проектът за газификация е сборник от документи, описващи конкретно решение за довеждане на газ до къщата. В него влизат подробни схеми, спецификации, описание и документи за газовото оборудване.

Как да изберете изпълнител на проекта?

Да изпълните самостоятелно проект за газификация при цялото желание е невъзможно. Да спестите от разработката му също. Това е задължителен документ, който се разработва, като се вземат предвид множество изисквания. Те са посочени в специална техническа литература, справочници и сборници с правила, както и в държавни стандарти.

Всички тези изисквания са известни на професионалистите-проектанти, които трябва да се занимават с проектирането. При това това трябва да са служители на специални проектни отдели, а не просто специалисти, предлагащи услугите си.

По правило в своя град можете да намерите веднага няколко организации, занимаващи се с изпълнението на проекти за газификация на жилища. Най-често заслужаващите доверие организации са членове на СРО. Тази абревиатура означава „Саморегулиращи се организации“.

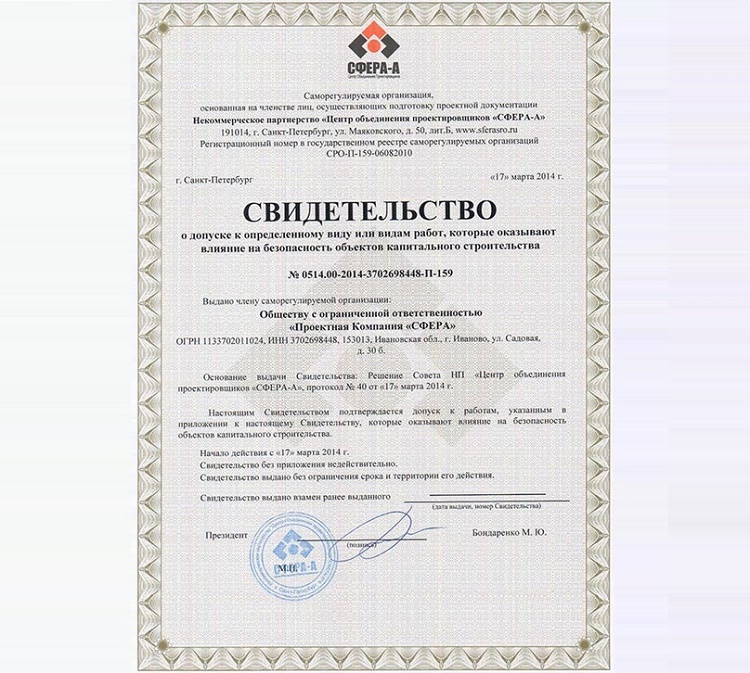

Всички организации, които членуват в СРО, получават удостоверение, което задължително трябва да се проучи при избора на компания-проектант.

На клиента е най-добре да работи именно с такива компании. В този случай той може да бъде уверен, че работата ще бъде изпълнена качествено, грамотно и точно в срок.

В противен случай на организацията заплашват сериозни неприятности, свързани с проблеми с репутацията и финансови загуби. Компаниите, които не членуват в СРО, са ограничени в избора на клиенти. Те не могат да разчитат на сериозни поръчки и не могат да участват в търгове.

За членство в СРО организацията трябва точно да отговаря на определени изисквания. В техния щат трябва да има на постоянна основа не по-малко от двама професионални инженери-проектанти.

На всеки три години те са задължени да преминават проверка, потвърждавайки по този начин своята квалификация и знания. Проверката се извършва от специална комисия; според нейните резултати на специалистите се издават или не се издават удостоверения.

Освен това да разработва проект може само организация, която има лиценз за водене на този вид дейност. Този момент трябва задължително да се уточни преди да се сключи договор за изпълнение на проекта за газификация.

Също така при сключването му е важно да се уточни, че изпълнителят поема задълженията по съгласуване и утвърждаване на документи, посещения за замервания и посещение на газови служби. Такъв пункт в договора дава възможност на клиента да участва минимално в процеса на проектиране.

От какво трябва да започнете?

Трябва да знаете, че работите по проектиране на газоснабдяване могат да бъдат започнати само след като бъдат съгласувани и получени техническите условия или както още ги наричат ТУ за газоснабдяване на обекта.

Това е важен специален документ, който може да бъде издаден само от газоразпределителната организация. Получаването на ТУ дава на собственика на парцела възможност да поръча разработването на проекта.

Получаването на технически условия позволява на собственика на къщата или парцела за нейното построяване да поръча проект за газификация. Без ТУ такъв проект не може да бъде разработен.

За получаване на технически условия е необходимо да предоставите на местната газова служба следния пакет документи:

1. Заявление за получаване на ТУ. Може да го напише само собственикът на земята, предназначена за строеж, или собственикът на къщата, ако сградата вече е построена.
2. Копие на документ, който може да удостовери самоличността на заявителя. Обикновено това е паспорт.
3. Оригинали на документи, които потвърждават правото на собственост на заявителя върху къщата. Ще е необходим и документ, който потвърждава законността на строежа. Това може да бъде договор за покупко-продажба, както и акт за приемане на сградата в експлоатация или технически паспорт от БТИ.
4. Ако строителството все още се извършва, е необходимо да предоставите документация, потвърждаваща правото на собственост на заявителя върху парцела. Това може да бъде договор за наем или покупко-продажба на парцела, както и удостоверение, потвърждаващо регистрацията на правото на собственост.
5. Експликация на строежа на терена.

Трябва да се разбере, че планираното свързване към газовата магистрала ще бъде разрешено само в случай, че местността, където е построена къщата, е включена в плана за газификация.

Важно е при това да има техническа възможност за свързване. Това предполага, че обемът на газ в съществуващата магистрала позволява добавянето на още една точка на потребление.

Газът е потенциално опасен вид гориво, затова с проектирането на газови мрежи могат да се занимават само професионалисти

По време подготовката на технически условия отнема около месец. При свързване към газовата магистрала трябва да се спазват някои изисквания. Например, сградата може да бъде отдалечена от газопровода не повече от 200 м.

При това проектната площ на строежа не трябва да бъде повече от 250 кв. м. Такива къщи принадлежат към първата група газови потребители. Те имат право да консумират газ със скорост не повече от 5 кубически метра на час.

Ако обаче площта на къщата е по-голяма, свързването също е възможно, но получаването на ТУ значително ще се усложни, тъй като ще трябва допълнително да се съгласува преместването на потребителя от втора група в първа.

За получаване на технически условия може да използвате услугите на специални компании, но това ще струва скъпо. Затова има смисъл да се заемете с оформяне на документите сами.

Особености, които е необходимо да се вземат предвид в проекта

Всеки проект се разработва за определени експлоатационни условия, които винаги са отразени в него. Нека разгледаме подробно няколко важни моменти.

Тип на използваното газоснабдяване

Най-простият вариант за осигуряване на дома с газ е свързване с централизирана магистрала. За реализирането му се изисква разрешение от газовите служби и наличие на необходимите технически условия.

Освен това ще е необходимо и съгласие от съседите, ако през техния парцел преминава газов тръбопровод. На практика най-често такова разрешение се получава от газовата служба, която в преобладаващото мнозинство от случаите ще бъде собственик на газовата магистрала.

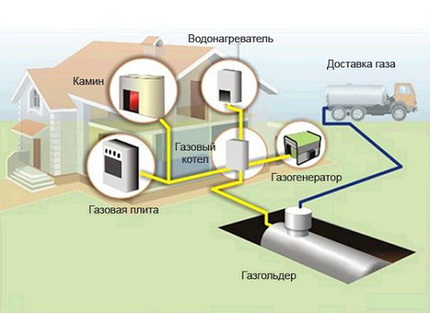

Автономното газоснабдяване се използва там, където поради някакви причини не може да се свърже с централизираната мрежа.

За съжаление, свързването с централизирания газопровод далеч не винаги е възможно. В такива случаи може да се изгради автономно газоснабдяване, което предполага монтаж на специални резервоари, от които газът ще се подава в дома.

Такава система може да бъде проектирана като основен или като резервен източник на гориво. Във втория вариант тя се използва в случай на авария на магистралата или при спиране на подаването на газ.

Добре са се доказали като основен източник на газ при липса на възможност за свързване с газопровода автономните варианти за газоснабдяване.

Те имат значителни предимства, към които може да се отнесе възможността за регулиране на обема на използвания в дома газ и дълготрайността на системата. При условие на грамотно проектиране и монтаж на газхолдера независимата система ще служи средно около 40-50 години.

Изграждане на външния газопровод

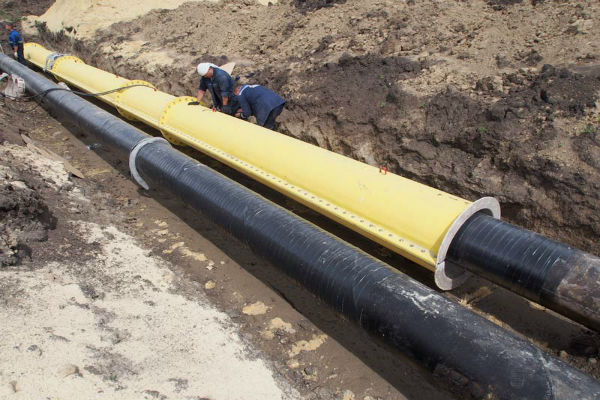

Конструктивно външната система за газоснабдяване може да се изпълнява по два начина: надземен и подземен. Нека ги разгледаме подробно. Методът на подземно полагане се счита за най-оптимален за монтаж на газови тръби.

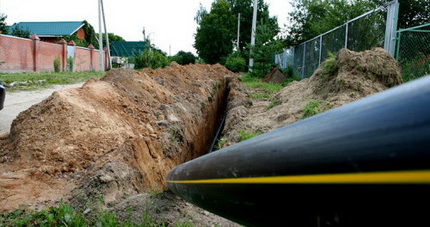

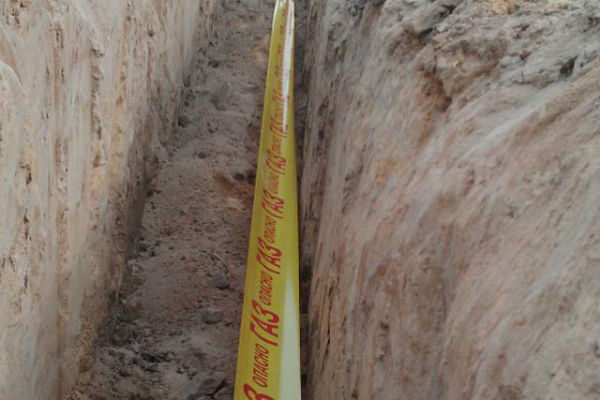

Той предполага, че газопроводът се полага в траншеи, чиято дълбочина се изчислява в процеса на проектиране. Въпреки това напоследък този метод на полагане се измества от по-съвременен безтраншеен монтаж.

Грамотно извършеното подземно полагане на тръби гарантира тяхната съхранност и работоспособност. Обаче цената на монтажа е значително по-висока.

Това се дължи на по-ниската цена на последния. Безтраншейният метод позволява да се поевтини газификацията два, дори три пъти. Освен това той има и други значителни предимства. Работите по полагане на тръбите се извършват в най-кратки срокове.

Безтраншейният метод е признат за максимално щадящ. При необходимост той дава възможност да се запази цялостта на срещащите се по пътя на газопровода изкуствени и естествени обекти, както и на пътната настилка.

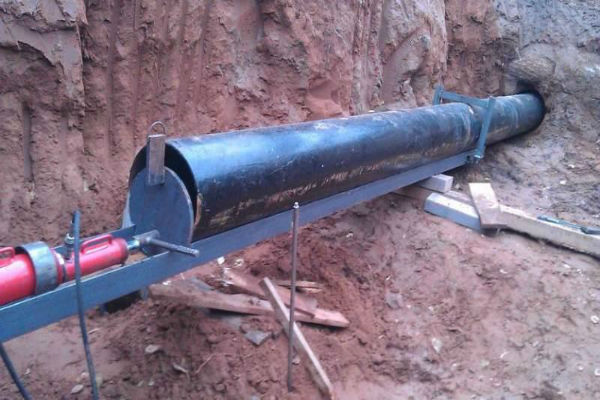

Самата процедура на безтраншейно полагане е доста проста. Първо се изпълнява пилотен сондаж, след което чрез метод на хоризонтално сондиране или насочено пробиване се формира ствол за прокарване на комуникациите. Стените на изработката се укрепват с обсадна тръба или с разтвор, стабилизиращ почвата.

След като той се втвърди, в сондажа се подават и се полагат тръбите на газопровода. За защита на газовата тръба може да се използва специален кожух. Това е необходимо, ако комуникациите могат да пострадат от блуждаещи токове или от механични повреди.

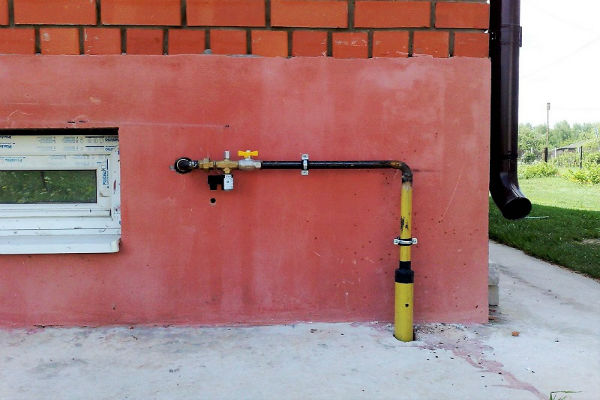

Последните са напълно вероятни, когато магистралата се пресича с тръби на водопровод или топлопреносна мрежа, а също така преминава под път. Препоръчва се да се защитава газопроводът с кожух на участъците на влизане в сградата и при излизането му от земята. Като кожух обикновено се използва стоманена тръба.

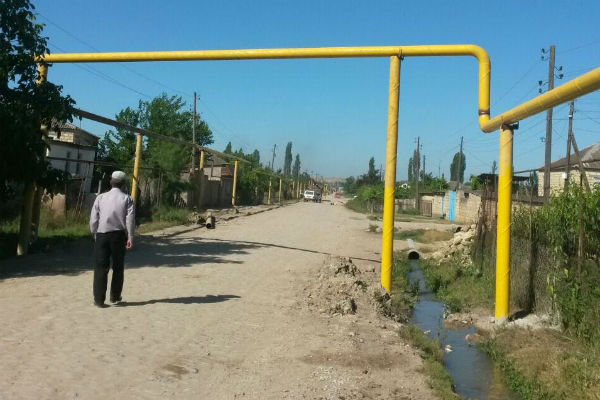

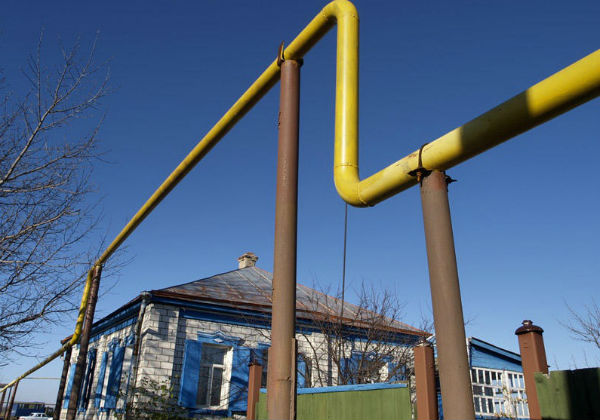

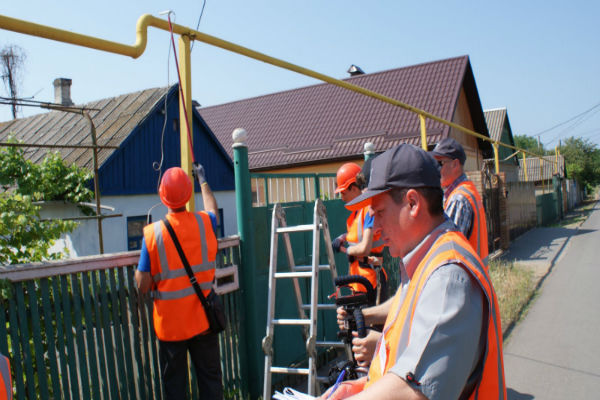

Подземният газопровод във всяко изпълнение е надежден, но има висока стойност. По-бюджетен вариант е надземното полагане на тръбопровода. То може да бъде по-евтино от подземното средно с 60%. В този случай газовите тръби се полагат върху специални опори, монтирани в съответствие с траекторията на полагане. Магистралата, положена по надземен начин, е изключително уязвима.

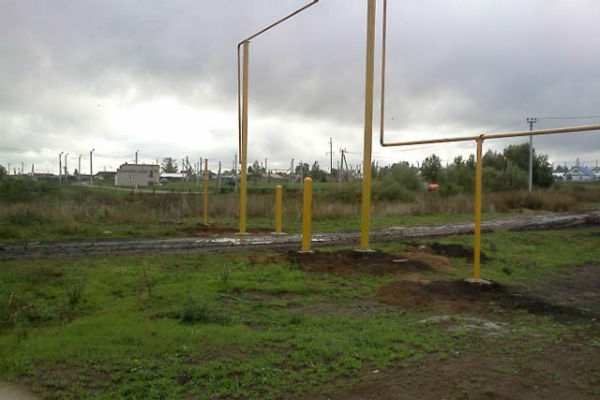

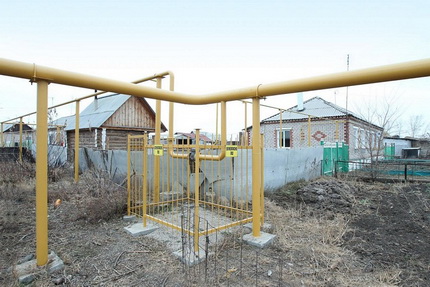

За защита на надземната магистрала тя се издига на определена височина над нивото на земята. И все пак такива тръбопроводи са по-уязвими от подземните.

Затова следва да се осигури надеждна защита от натоварване, механични повреди, резки температурни промени, корозия. Надземните тръбопроводи изискват охрана, за да се изключи възможността за нерегламентирано врязване или умишлена повреда.

Затова обикновено ги разполагат по такъв начин, че да ограничат максимално достъпа на външни лица. Един от вариантите е поставянето на тръбите на определена височина. Трябва да се разбере, че и двата начина на полагане на газопроводи са жизнеспособни. Кой от тях да се използва за реализация на проекта за газификация решава инженер-проектантът.

Той прави това на основание на анализ на комплекс от данни, в числото на които влизат особености на местните климатични условия и ландшафта, разположение на подземните води, химически анализ на почвите и друго. В някои случаи може да бъде избран комбиниран метод на полагане.

Той се състои в това, че част от газопровода се монтира по надземен, а част по подземен начин. Например, ако трасето преминава под пътното платно, то трябва да бъде положено само под земята, но преди този участък то може напълно да бъде монтирано над земята. Трябва да се знае, че решение относно начина на полагане на тръбопровода взима само проектантът, мнението на възложителя по възможност се взема предвид, но не е решаващо.

Процедура по създаване на проекта

Работата по проекта за газоснабдяване на частна къща започва с изчисления, които ще определят количеството газ, необходимо за непрекъснатото захранване на всички уреди, които го използват. След това инженерът пристъпва към планиране на трасето на газовата магистрала.

Тя се изпълнява, като се вземат предвид всички препоръки и изисквания на строителните норми. Тръбопроводът свързва сградата с газопровода или с подземен резервоар. Във всеки случай на мястото на врязване трябва да бъде монтиран спирателен кран, който изключва подаването на газ, а на входа в сградата – измервателен уред.

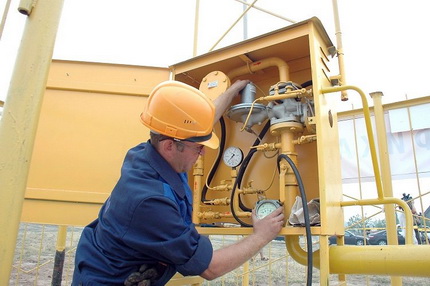

В процеса на създаване на проекта трябва да бъдат взети предвид всички експлоатационни условия. Например, на отклонението на газопровода към къщата трябва да бъде монтиран редуктор за понижаване на налягането.

Важен момент – избор на газово оборудване. Това трябва да направи инженер-проектантът, като вземе предвид желанията на възложителя. Специалистът ще може да подбере модели оборудване, чиито характеристики оптимално подхождат за експлоатация в съществуващите условия.

Избраните устройства трябва да се закупуват само в специализирани магазини. Това ще даде възможност да се избегне вероятността от закупуване на некачествени или несертифицирани изделия.

Всеки от използваните газови уреди трябва да има специален технически паспорт и сертификат със съответните отметки. Тази документация впоследствие се предоставя на представител на газовата служба, който ще издава разрешение за въвеждане на системата в експлоатация.

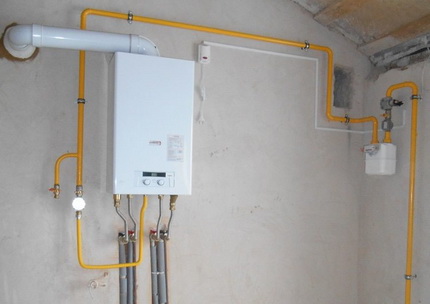

Проектантът изготвя план за разположение на газовото оборудване и вътрешното разпределение на тръбите. След като той бъде готов, се извършва хидравлично изчисление на проектирания газопровод.

Това е необходимо за определяне на точния размер на тръбите във всички участъци на магистралата. Освен това хидравличното изчисление определя загубите на налягане в тръбопровода и потвърждава работоспособността на проектираната газова мрежа. Едва след това може да се пристъпи към съставяне на спецификация.

Проектирането на газоснабдяването до всеки уред се извършва в строго съответствие с нормативните изисквания

Резултатите от извършените работи са:

• Схеми на газовата мрежа от участъка на врязване до участъка на монтажа на оборудването.
• Разрези на сградата и етажни планове, на които е посочена схемата на разпределение на газопровода и местата за монтаж на оборудването.
• Подробни схеми на монтажните възли с пояснения и препоръки за тяхното изграждане.
• Спецификация на оборудването и материалите.
• Описание на мерките, необходими за защита на системата от различни негативни въздействия.
• Препоръки относно експлоатацията и обслужването на проектираната газова система.

След завършване на всички работи по проекта той се предава за съгласуване в техническия отдел на службата, която преди това е издала ТУ. Специалистите ще проверят внимателно проекта за безопасност и съответствие с всички действащи норми. След приключване на проверката се издава решение за съгласуване на проекта или той може да бъде върнат за доработка.

Последващият монтаж на оборудването и полагането на газопровода трябва да се извършват в точно съответствие с одобрения проект. Ако по време на строителството се планират каквито и да е промени, те трябва отново да бъдат съгласувани с техническия отдел и да се изчака решението на специалистите. В противен случай системата не може да бъде въведена в експлоатация.

Трябва да се знае, че цялата изпълнителна документация, илюстрираща извършената работа, се намира в архива на газовата служба. Поради това няма да може да се докаже правомерността на произволните промени в проекта.

Налични варианти за икономия при проекта

Въпросът за стойността на проекта тревожи много клиенти. Проектантската компания не винаги отговаря ясно на този въпрос, по-често дава приблизителни цифри, мотивирайки това с различната сложност на работата във всеки случай. Въпреки това може да се получи обща представа за сумата.

Практиката показва, че минималната стойност на проектирането ще бъде при държавните компании. Например, същият Горгаз може да предостави такава услуга.

Опитът да се спести от проекта за газификация може да завърши плачевно. Работата трябва да се извършва само от компетентни специалисти, чиито услуги не могат да струват много евтино.

Но в този случай трябва да сте готови, че сроковете за изпълнение на поръчката могат значително да се забавят. Понякога до половин година. Тези, които не искат или не могат да чакат толкова дълго, трябва да се обърнат към частни компании, които работят по-оперативно.

Но и цената на техните услуги ще бъде много по-висока. Много е важно да не сбъркате в избора на организация, която ще извършва проектирането.

Готовият проект трябва точно да отговаря на всички изисквания на нормативите. Грамотните и опитни специалисти се разбират добре от множеството тънкости на нормативната документация и умеят да работят с нея.

Всеки нов проект изисква задълбочено изучаване на правилата и нормативите. Професионалните проектанти знаят, че изискванията, предявявани към газовите системи, могат да се различават в зависимост от начина на прокарване на магистралата, условията на строителство, вида на избраното оборудване и множество други фактори.

Ако поне едно от действащите правила не бъде изпълнено, проектът се връща за доработка. Газовите служби много внимателно проверяват цялата предоставяна им документация и не може да се разчита на тяхната невнимателност.

Всяка от такива доработки значително забавя газификацията. Затова си струва да доверите проектирането на грамотни специалисти, за да получите качествен проект в най-кратки срокове.

Всички разходни статии, свързани с включване на газ към къща извън града, са приведени в следващата статия, с която ви съветваме да се запознаете.

Изводи и полезно видео по темата

Видео #1. Нека разгледаме всички етапи на газификацията на частна къща:

Видео #2. Какво се случва, ако проектът за газификация бъде нарушен:

Видео #3. Предимства на автономното газоснабдяване:

Газификацията на дома е невъзможна без грамотен проект. Това е определящ документ, в който се посочват всички особености на конкретните газови мрежи, разклонения и оборудване.

На основание на проекта впоследствие се извършва монтаж на системата и се издава разрешение за нейната по-нататъшна експлоатация. Изключително важно е проектът да бъде изпълнен правилно, затова трябва да го поръчвате само от грамотни специалисти.
