Автономна газификация на частен дом: оборудване на система за газоснабдяване с бутилки и газхолдер

Какво да направите, ако къщата я има, но газопроводът не е свързан? Отговорът е прост – необходима е автономна газификация на частен дом, осигуряваща подаване на синьо гориво към газовата печка и отоплителните котли. Задачата не е лесна, тя изисква внимателно проектиране, точно спазване на строителните норми и специални знания.

Но все пак си струва да разгледаме този вариант на газификация по-подробно, тъй като той има множество предимства. Ще разкажем как работи системата, кои работни възли влизат в автономния комплекс.

Ще опишем спецификата на експлоатация на газхолдера и бутилковото газоснабдяване, а също така ще посочим правилата за проектиране, оформяне и монтаж на локалния газопровод.

Как работи това?

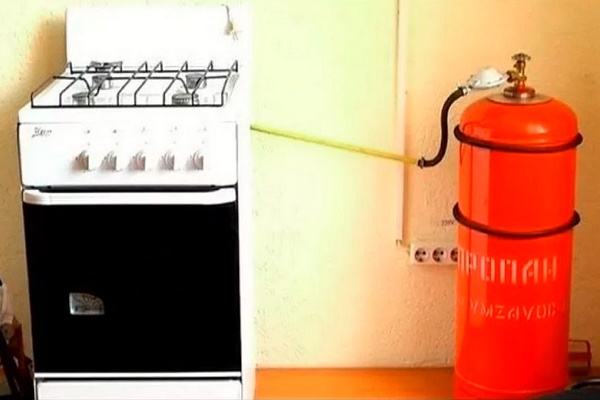

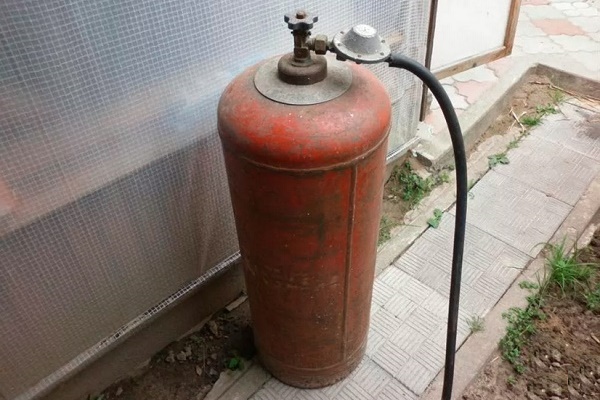

Газова печка, свързана към бутилка с втечнен газ – явление не рядко. По същия принцип може да се подаде синьо гориво към газов котел, за да се осигури отопление и топла вода за цялата къща. Само ще е необходим по-голям съд или дори няколко резервоара с втечнен газ.

Като гориво в такива системи се използва аналог на природния газ, който се състои от смес от бутан и пропан. Тази смес се нарича ВГВ – втечнен въглеводороден газ.

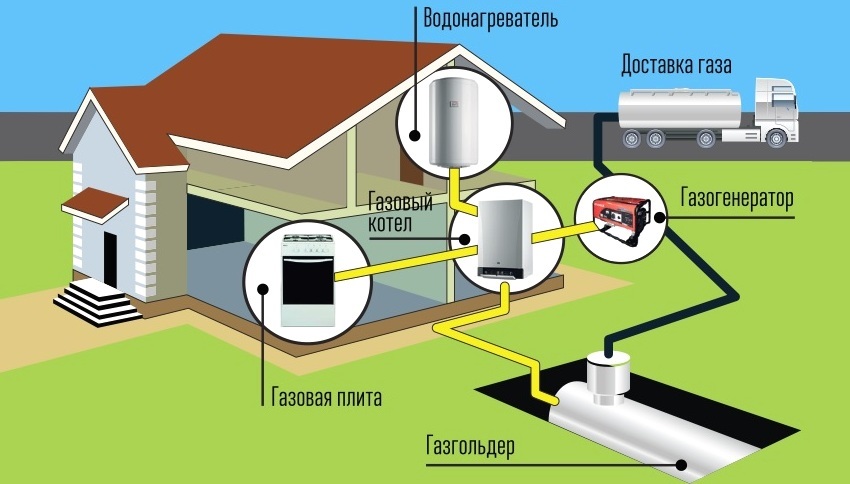

За да се организира система за автономно или алтернативно газоснабдяване на къщата, е необходимо да се свържат в единна система следните елементи:

• съд за съхранение на ВГВ – един или няколко;
• изпарител (регулатор на налягане) за газ;
• газови тръби;
• елементи за управление на системата;
• уреди, които работят на втечнен газ: печка, бойлер, котел и т.н.

Не са необходими специални газови уреди за автономно газоснабдяване на къща извън града. Ако котелът или бойлерът може да работи от магистрална газова мрежа, тогава може да се свърже и бутилка или газхолдер към него. Това е много удобно, ако в бъдеще се планира да се свърже централизирана газова магистрала до къщата, без да се налага да сменяте оборудването.

Автономното газоснабдяване на частна къща обикновено се осъществява с помощта на специален резервоар – газхолдер, от който по тръби се разпределя втечнен газ (+)

Основната причина, поради която собствениците на частни къщи се отказват от електрически и твърдогоривни котли за отопление в полза на газови уреди, се състои в относително ниските експлоатационни разходи.

Газът, включително и втечненият, излиза по-евтино от електричеството или въглищата. Разликата покрива дори разходите за монтаж на автономна система за газоснабдяване.

Още едно предимство на котлите на втечнен газ е високата степен на автоматизация на оборудването. Ако работата на уредите, които консумират газ, е настроена правилно, те ще се включват и изключват автоматично, като при това загряват топлоносителя и/или горещата вода до зададената температура.

Това е удобно, а също така позволява да се оптимизира разходът на газ. Ако са спазени всички мерки за безопасност, втечненият газ може да се съхранява много дълго време, като се взема само необходимото количество. Може да зареждате газхолдера или бутилките само веднъж-два пъти годишно.

Какво трябва да знаете за ВГВ?

И пропанът, и бутанът във втечнено състояние заемат много малко пространство, затова втечненият газ е толкова удобен за използване за автономно газоснабдяване. Веднага щом се отвори вентилът на резервоара, налягането вътре спада.

Част от газа преминава от течна форма в газообразна, а след това се събира в горната част на бутилката. По газовата тръба горивото се придвижва към уреда, който консумира газ.

Процесът продължава непрекъснато, което позволява в значителна степен да се автоматизират операциите, свързани с работата на алтернативната газова система. Когато вентилът на бутилката се затвори, налягането се стабилизира и преходът на газа от течно състояние в газообразно спира.

С всяко запалимо вещество трябва да се работи внимателно, и втечненият газ не е изключение. Обемът на запълване на резервоара с втечнен газ трябва да бъде не повече от 85%. Това позволява да се остави част от пространството, за да може горивото да се освобождава при нагряване на резервоара, и при това налягането вътре в бутилката да не достига критично ниво.

Пропанът при нагряване се разширява по-бързо, а бутанът – по-бавно. Съотношението на тези съставки в бутилките варира, затова някои бутилки могат да се използват през зимата, а други – само през лятото.

През летния период температурата на околния въздух може значително да се повиши, бутилките с газ естествено се нагряват и газът вътре се разширява. Този момент трябва да се вземе предвид при планирането на алтернативното газоснабдяване.

Бутилките, предназначени за лятна употреба, не трябва да се използват през зимата, но по други причини. Ниските температури възпрепятстват повишаването на налягането в бутилката, а в „летния“ вариант тази способност на сместа вече е намалена. При неправилен избор на бутилка работата ѝ ще бъде неефективна.

За да се използва по всяко време на годината един и същ резервоар с втечнен газ, трябва да се осигури за него стабилна температурна среда. Това може да се постигне, като се постави резервоарът в почвата. Потопяването трябва да е достатъчно дълбоко – под нивото на замръзване.

Какви видове газхолдери има?

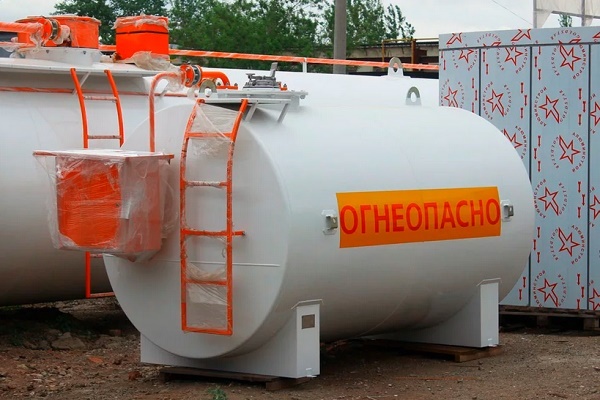

Газхолдери наричат специални резервоари, предназначени за съхранение на втечнен газ. В промишлеността широко се използват резервоари с променлив обем, но в бита трябва да се използват само газхолдери с постоянен обем. Това е свързано с изискванията за безопасност. Работното налягане на газа в газхолдера трябва да бъде 16 атмосфери.

Газхолдерът е устройство за съхранение на втечнен газ, неговите конкретни характеристики за всяка къща се определят в съответствие с техническите условия на обекта (+)

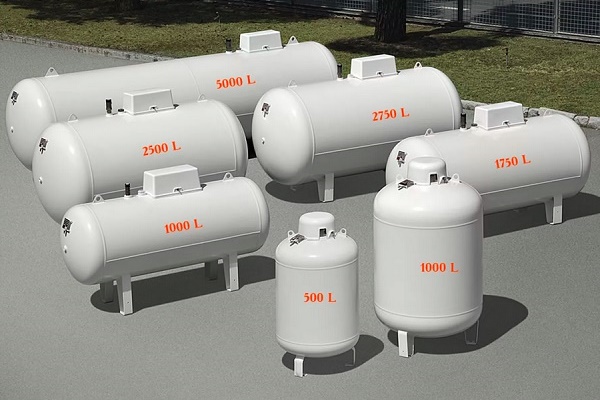

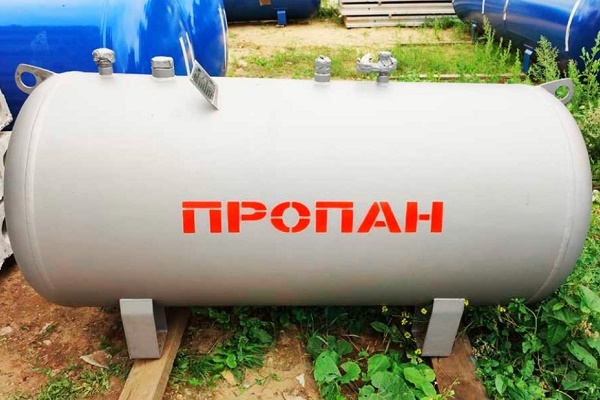

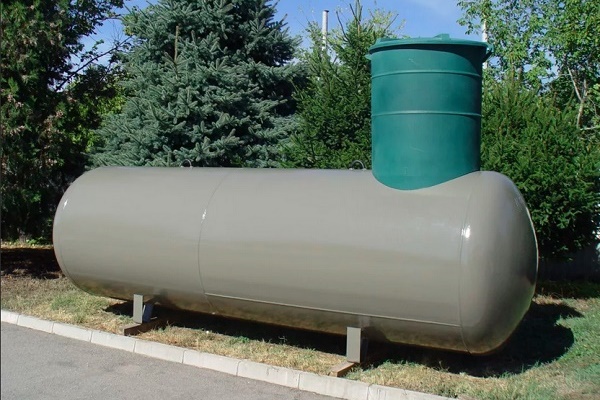

Такъв резервоар изглежда като цилиндър, въпреки че понякога се срещат и модели със сферична форма. Обемът може да варира в много широки граници – до петдесет хиляди кубични метра, въпреки че за частна къща такива големи обеми не са необходими. Има газхолдери за поставяне под земята, но съществуват и наземни модели.

Изборът до голяма степен зависи от характера на използване на газа. За лятна вила, която не се използва през зимния период, ще подхожда газхолдер за наземно ползване. Може да се използва мобилен резервоар за газ.

Но ако в къщата или вилата хората живеят целогодишно, непременно трябва да се инсталира резервоар за подземно монтиране.

Газхолдерите, предназначени за поставяне под земята, са по-търсени от наземните модели, тъй като осигуряват стабилна температура за съхранение на втечнения газ

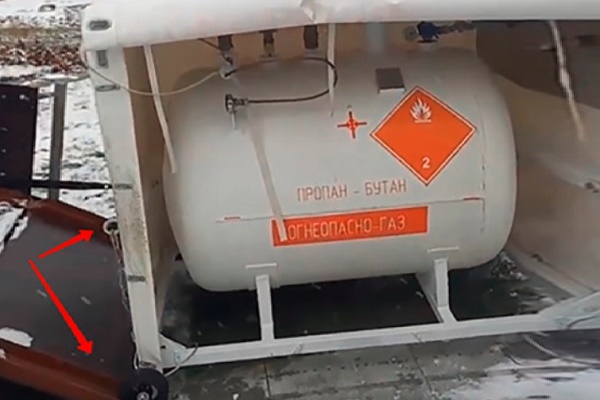

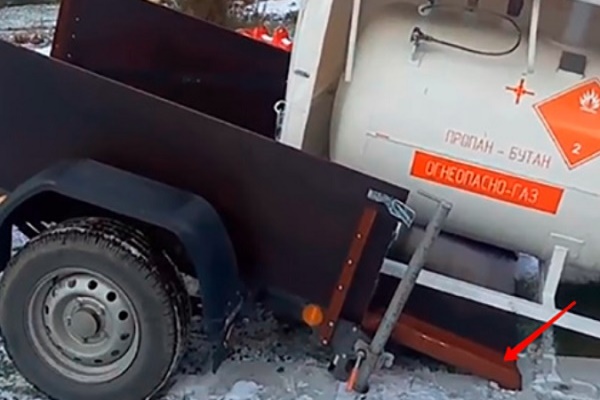

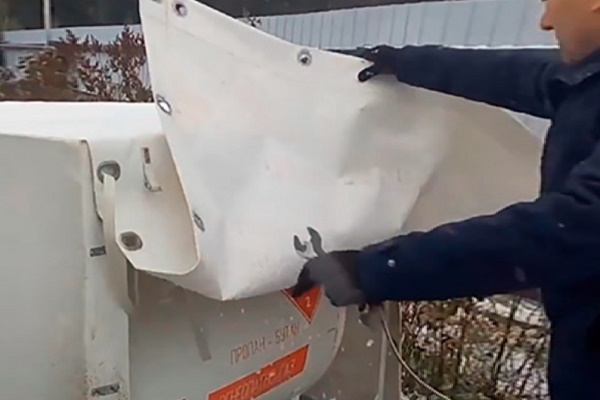

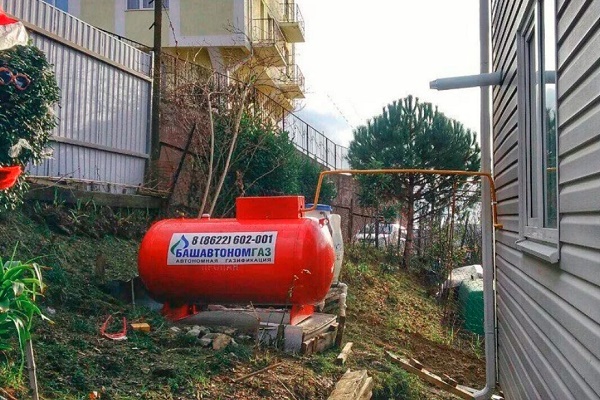

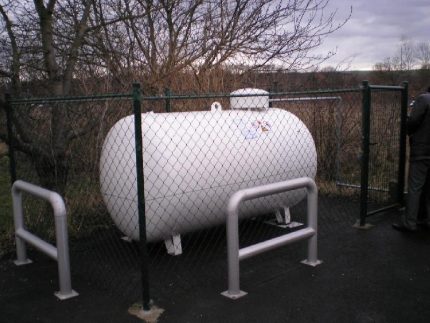

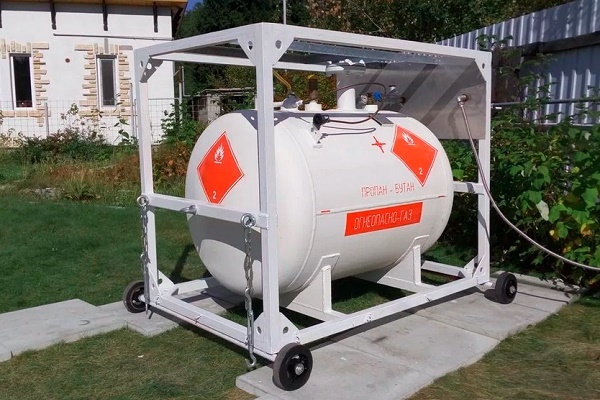

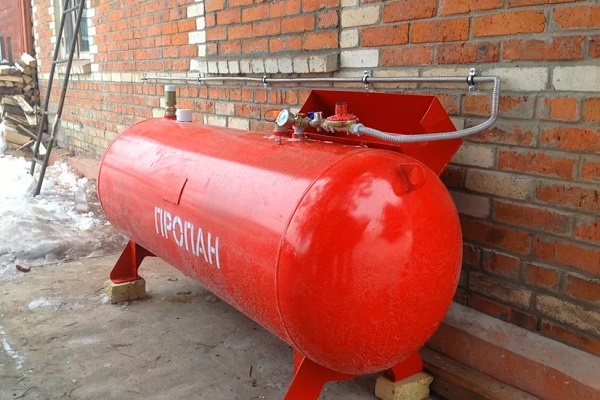

Въпреки че монтирането на наземен газхолдер е по-лесно, проблемите с неговата експлоатация са повече. Поради влиянието на високи и нестабилни температури към такива устройства се поставят по-строги изисквания за безопасност. Цената на наземните инсталации също обикновено е по-висока, отколкото за подземните аналози.

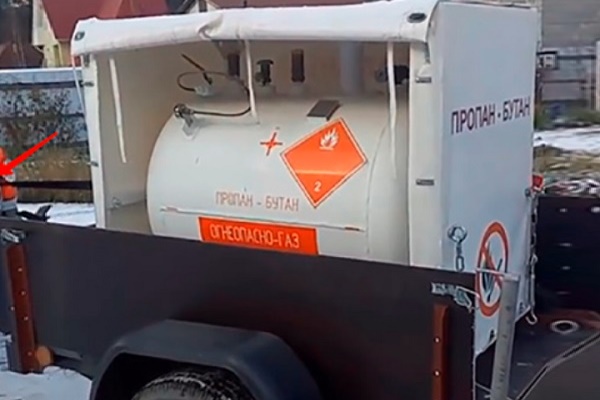

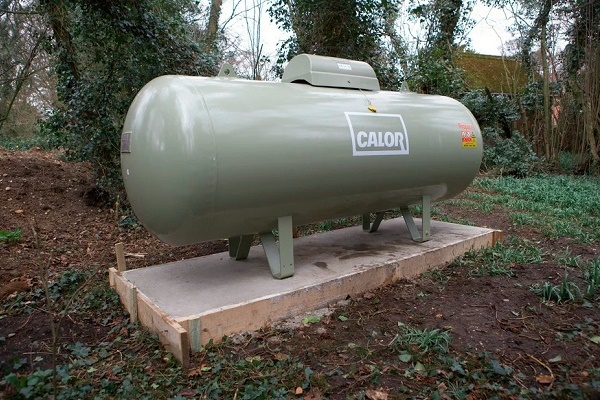

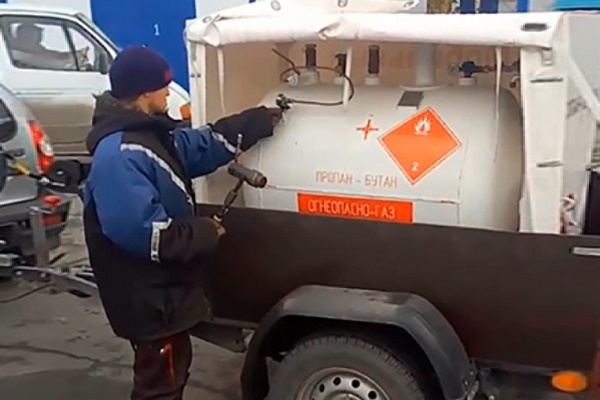

По правило наземните модели се инсталират там, където не се планира голям разход на газ. Капацитетът периодично ще се изпразва, затова трябва веднага да се помисли: дали да се предпочете стационарен или мобилен вариант. Зареждането на мобилните модели, оборудвани с колела за теглене, се извършва по следния начин:

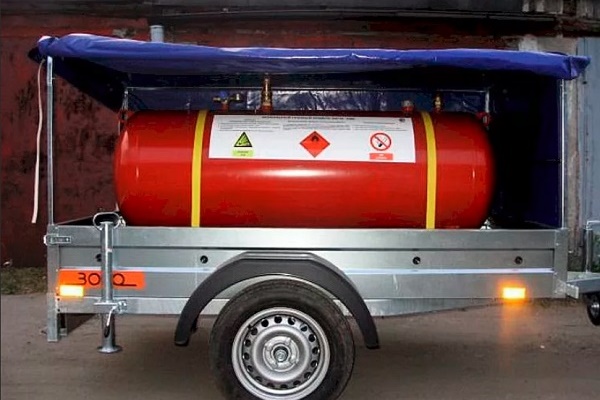

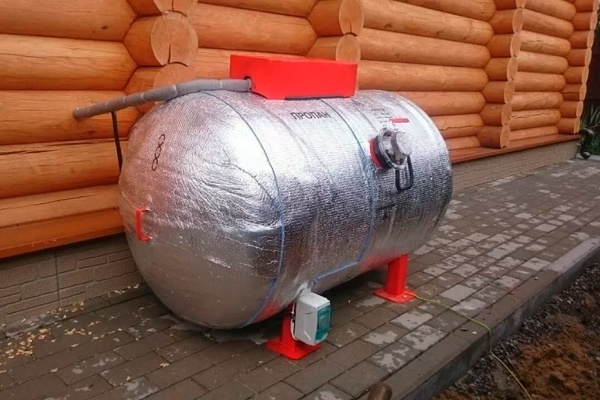

Ако възникне необходимост от използване на наземен модел през зимата, т.е. при ниски температури, ще е необходим изпарител. Това е електрически уред, който осигурява безопасно подгряване на резервоара с газ.

В резултат на това ВПГ по-бързо преминава в газообразно състояние и постъпва в системата, осигурявайки достатъчно налягане.

Подземните газхолдери могат да достигнат обеми до 50 кубически метра, но за частен дом обикновено е необходим резервоар с по-малък размер.

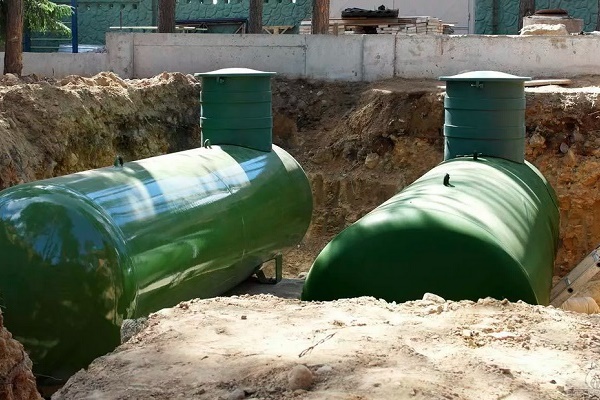

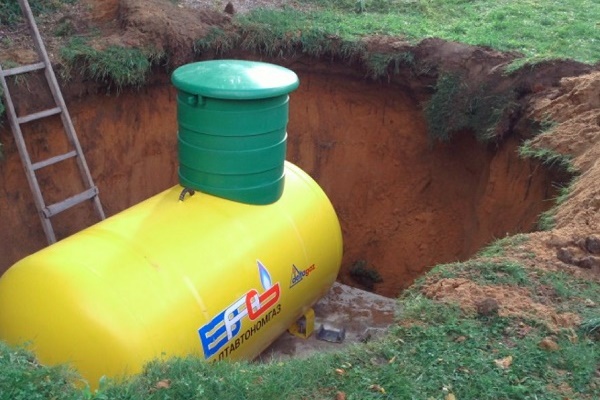

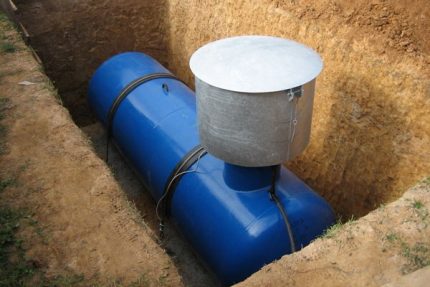

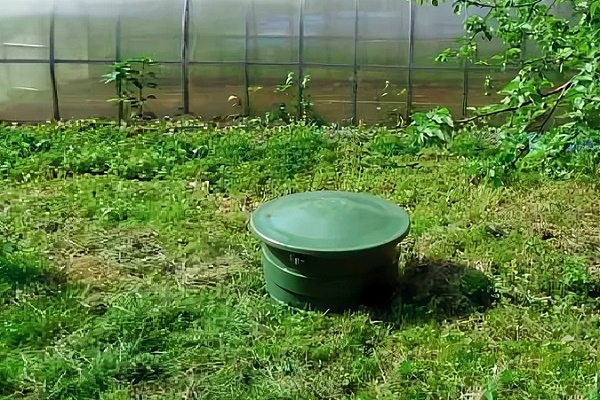

Газхолдерите, предназначени за монтаж под земята, се смятат за по-надеждни и безопасни. Обаче тяхното инсталиране ще изисква повече време, разходи и усилия.

Това е свързано с мащабни работи. Монтаж над дълбочината на замръзване на почвата не се допуска, а в много региони този показател е 1,5 м и дори повече.

Съдържанието на резервоара, разположен вътре в почвата, е практически изцяло при температура 5–8 °C. Специален изпарител за такъв модел не е необходим.

За конкретен парцел и проект газхолдерът се подбира според техническите условия, разработени за системата за автономно газоснабдяване. Обикновено организацията, на която е възложено да изпълни проекта, сама се занимава с покупката на това устройство, като използва отстъпките, които производителите предоставят на такива клиенти.

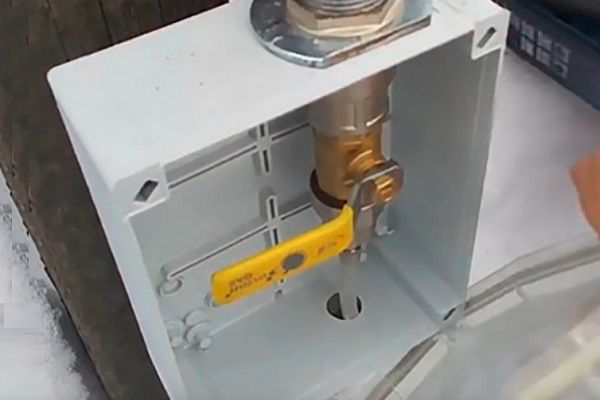

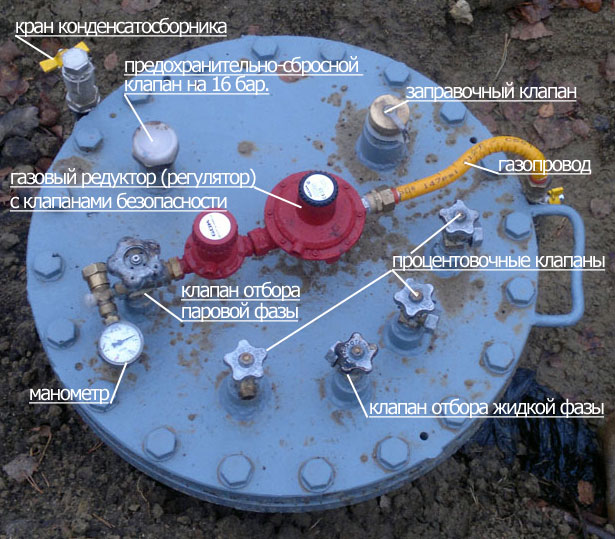

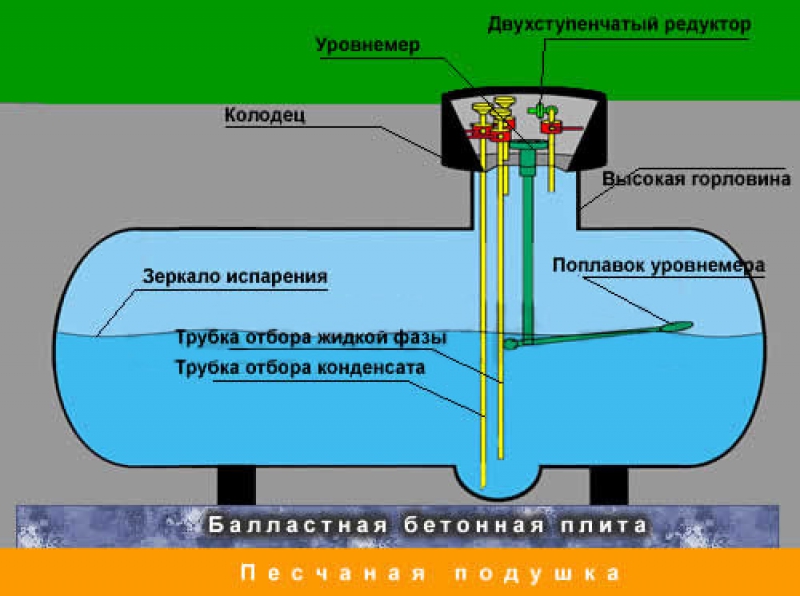

Системата за управление на газхолдера е монтирана на горния му капак. Манометърът позволява да се контролира налягането вътре в резервоара, което не трябва да надвишава критичните граници (+)

Самостоятелните търсения и покупка на газхолдер обикновено не дават на собственика на парцела възможност да спести, но повишават риска да закупи некачествено или неподходящо устройство.

На нашия сайт има поредица от статии, посветени на избора и монтажа на газхолдери.

Съветваме да се запознаете:

1. Разновидности на газхолдерите: основи на класификацията + обзор на популярните марки
2. Газхолдер под ключ: как се извършва монтаж на резервоара за газ и инсталиране на оборудването
3. Стойност на инсталиране на газхолдер в частен дом: цени за извършване на работи по газификация

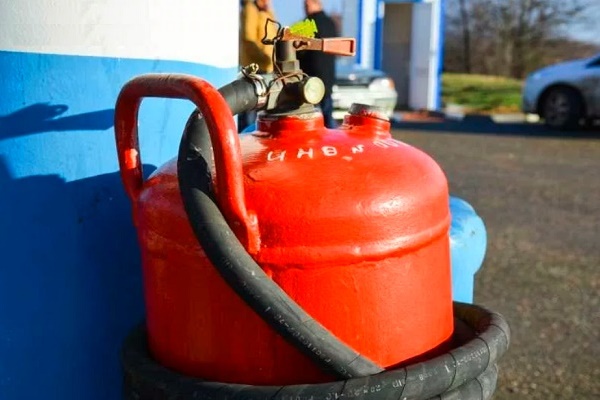

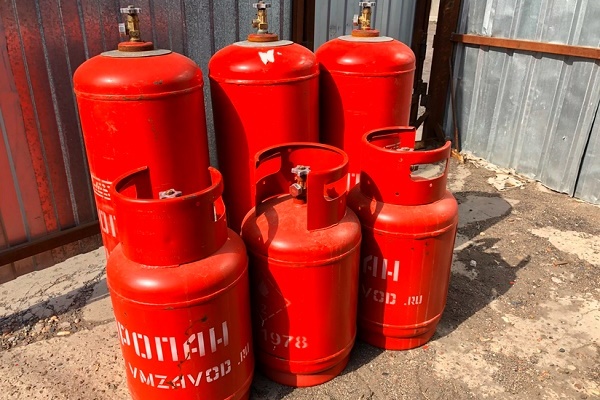

Освен газхолдерите за автономно газоснабдяване могат да се използват и бутилки с втечнен газ. Един такъв резервоар обикновено не е достатъчен, няколко се обединяват в обща мрежа.

Особености на бутилковото газоснабдяване

Този вариант обикновено се използва само за малки летни вили със скромни обеми на потребление на газ. Няколко газови бутилки се поставят в отделно помещение. Не се препоръчва да се отделя стая в жилищната сграда за тази цел.

По-добре е да се построи отделна помощна постройка за съхранение на бутилките, въпреки че е допустимо това помещение да бъде прилежащо на къщата.

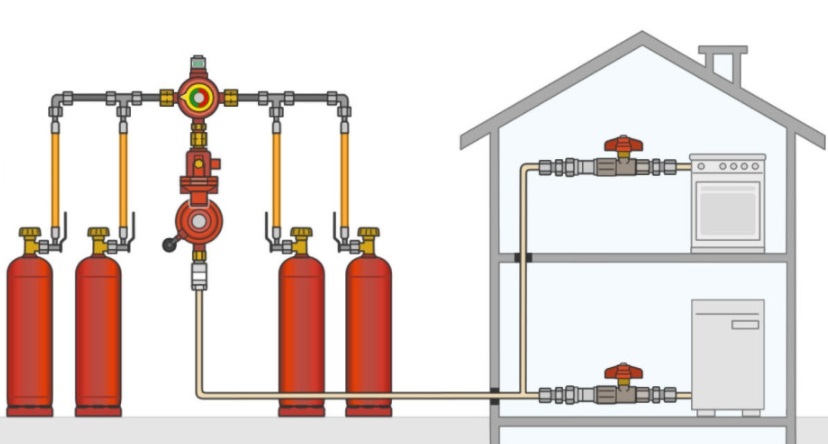

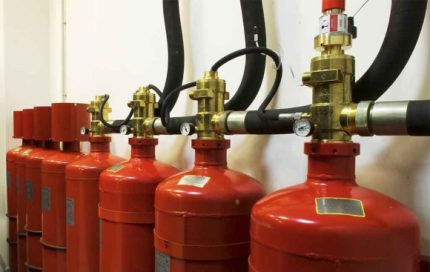

За свързване на газовите бутилки в обща мрежа се използва набор от редуктори и манометри. При необходимост празните бутилки могат да се заменят с пълни.

Тук трябва да се направи отделен вход, а не врата, която води от къщата. Площта на помещението трябва да надвишава размерите на бутилките, които ще бъдат поставени там, осем пъти.

Вътрешната повърхност на стаята трябва да бъде покрита с материали, устойчиви на запалване. Задължително е наличието на принудителна вентилация.

Автономното газоснабдяване с помощта на набор от газови бутилки е за предпочитане да се използва за малка лятна вила, за да не се налага твърде често да се безпокоите за тяхното пълнене (+).

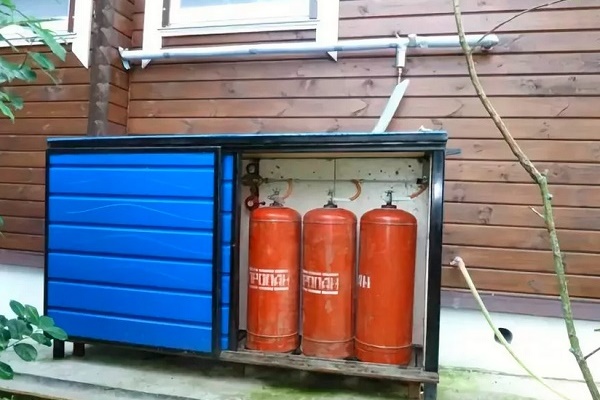

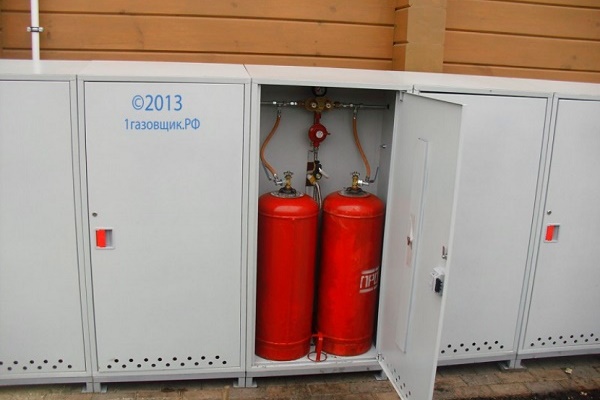

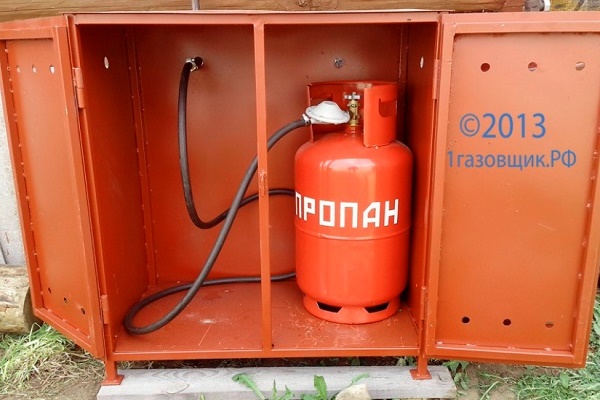

Понякога е допустимо съхранението на бутилките не в отделно помещение, а в голям метален сандък отвън на къщата. Отопляването на мястото за съхранение на газовите бутилки не е позволено, забранени са всякакви нагревателни уреди и, разбира се, използването на открит пламък.

Ако помещението е готово, трябва да се изпълнят следните операции:

1. Поставете бутилките покрай една от стените.
2. Проложете газовите тръби от мястото за съхранение на бутилките до уредите, които консумират втечнен газ.
3. Сглобете системата от редуктори и манометри за паралелно свързване на бутилките.
4. Свържете бутилките и уредите към главната линия.
5. Извършете проверка на готовата система в присъствието на служители на областното газово стопанство.
6. Получете официални разрешителни документи за експлоатация на бутилковата газова система.

Бутилките се поставят на специални палети, като трябва да им се придаде строго вертикално положение. Всеки съд съдържа от 2,5 до 80 л газ, въз основа на този норматив се изчислява общото им количество. Такава система ще струва по-евтино от пълноценното газоснабдяване с газхолдер, но зареждането на бутилките ще трябва да се извършва доста често.

Проектиране и оформяне на документацията

„Личната“ газова система трябва да бъде също толкова надеждна и безопасна, колкото и централизираният газопровод. Небрежността по тези въпроси е недопустима, тъй като дори малко изтичане на газ може да причини огромни проблеми, дори да доведе до смърт на хора.

Ако собственикът на дома няма специални познания, то проектирането на газопровода трябва да се довери на специалист с лиценз.

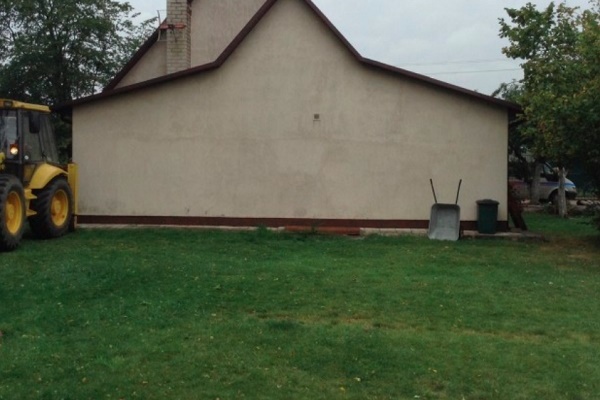

Мястото за инсталиране на надземен или подземен газхолдер се определя не само от удобството, но и от разстоянието до отделни обекти на парцела (+)

По-точно, с това се занимават цели проектни организации, които имат право да проектират и извършват работи по газификация на жилищни обекти.

Това може да бъде както частна компания, така и специализирано подразделение на газовата служба на района, областта и т.н. Частниците вземат малко повече за работата от държавните специалисти, но те ще се заемат и с оформяне на документацията.

При работа с областната газова служба собственикът на дома ще трябва да се заеме с оформяне на документацията сам, но може да спести малко.

При оформяне на проекта ще трябва не само да се съставят няколко заявления, но и да се приложат редица документи:

• паспорт на собственика;
• удостоверение за право на собственост върху земята;
• план на парцела;
• характеристики на отоплителната система и др.

Първо специалистите разработват техническите условия за газификация на сградата, в които са взети предвид изискванията за пожарна безопасност. След това се извършват проучвания на терена и се избира място за инсталиране на газхолдер съобразно нормативите.

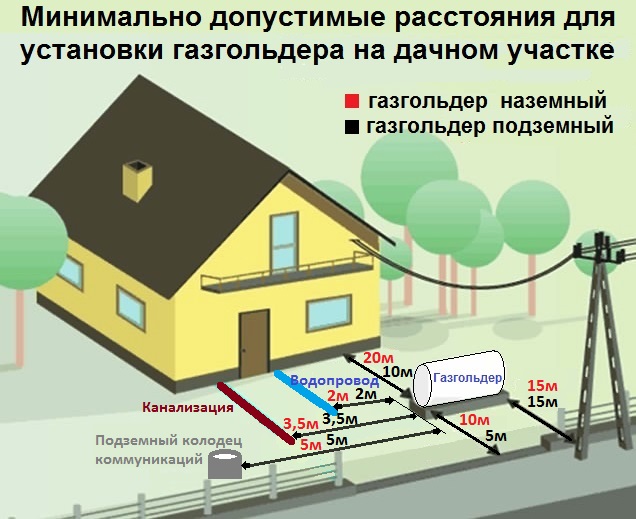

Резервоарът с газ трябва да се намира на разстояние:

• не по-малко от 10 м от жилищни сгради;
• не по-малко от 15 м от източници на питейна вода и други водоеми;
• не по-малко от 5 м от дървета и помощни постройки;
• не по-малко от 2 м от ограждения.

Освен това трябва да се вземе предвид наличието на далекопроводи (ЛЕП) в близост до мястото за инсталиране на газхолдера. Минималното разстояние до такива конструкции трябва да съставлява половината от височината на опората. Още един важен момент – наличието на удобни подходи за автомобила с цистерна за втечнен газ, за да се напълни газхолдерът.

На етапа на проектиране също се оценяват особеностите на терена: корозионната активност на почвата, нивото на блуждаещи токове и т.н.

Въз основа на тези данни ще бъде взето решение относно особеностите на газхолдера, например дали му е необходима допълнителна галванична защита, която ще се отрази на цената на устройството не в най-добрата посока.

Наземните модели газхолдери обикновено се използват само през летния период. Към такива резервоари се поставят по-високи изисквания за безопасност, отколкото за подземните аналози.

По този начин се определят техническите условия за газификация на обекта. С тяхна помощ специалистите ще съставят проект, който включва цял ред документи: характеристики на газхолдера, изпарителя, кондензатора, план на терена, план-схема на газопроводната система, препоръки за заземяване, химическа защита, мълниезащита и т.н.

Тези документи трябва да бъдат съгласувани с пожарната инспекция, газоснабдителните служби, електротехници, архитекти, еколози и други специалисти от местните подразделения. Резултатът от оформяне ще бъде получаване на разрешение за строеж.

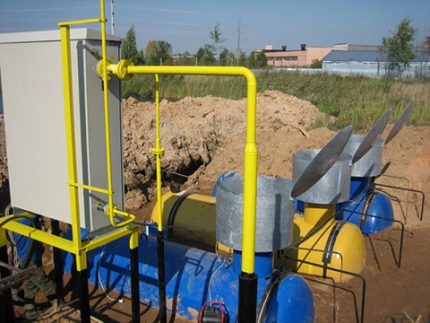

Монтаж на автономен газопровод

Ако собственикът на терена иска да намали разходите за монтаж на автономен газопровод, той може самостоятелно да изкопае котлован за газхолдера. Но това трябва да се направи в точно съответствие с проекта. Всички останали работи е по-добре да се доверят на специалисти, за да бъде всичко извършено в пълно съответствие с изискванията за безопасност.

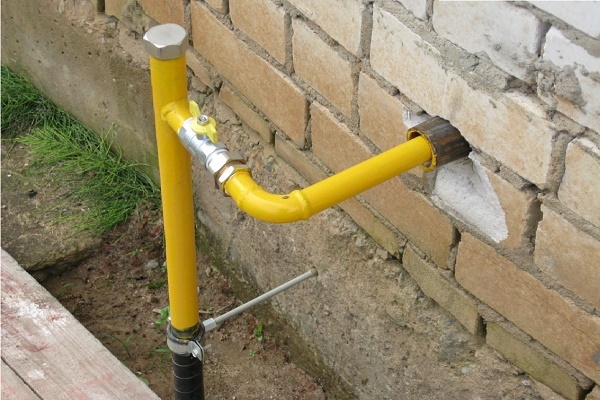

При инсталиране на автономна газова система трябва да се използва външно полагане на тръби, за свързване на отделни участъци се прилагат само неразглобяеми съединения.

Всички газови тръби трябва да се полагат само открито, не могат да се скриват под замазка, фалшиви панели или други декоративни елементи. Внимателно трябва да се обмисли планът за разводка на тръбите за втечнен газ.

Не се допуска да се прокарват такива комуникации транзитно през жилищни помещения, през кухнята или други помощни помещения, в които вече са инсталирани (или ще бъдат инсталирани) уреди, които работят на втечнен газ.

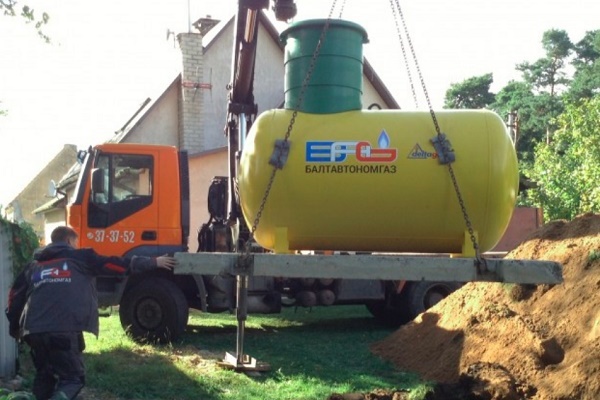

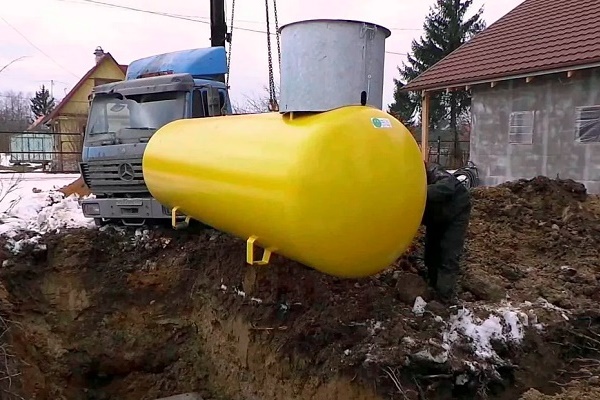

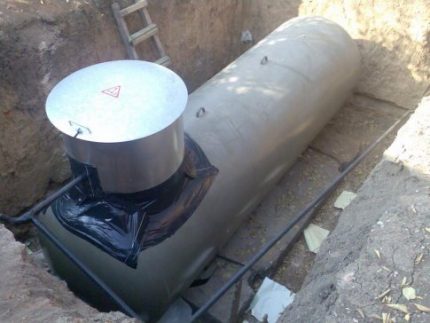

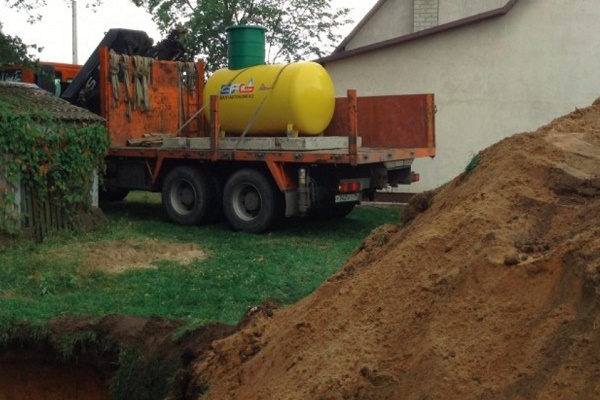

Процесът на инсталиране на газхолдера в изкопа включва редица традиционни етапи:

Още една категорична забрана, свързана с монтажа на газови тръби – разглобяеми съединения. Разбира се, разглобяемите връзки са необходими в началото на мрежата, т.е. там, където мрежата е свързана с бутилките или газхолдера. И в края, при свързването на тръбата с котела или колонката също е необходимо да се постави разглобяема връзка.

Но по цялата дължина на автономната газова магистрала съединенията трябва да се правят само неразглобяеми. За онази част от газопровода, която е положена отвън, трябва да се погрижите допълнително.

Цялата външна мрежа трябва внимателно да се изолира, като се използват специални материали, устойчиви на запалване. Освен това, трябва да се осигури отвеждане на кондензата, това ще намали вероятността от корозия на тръбите.

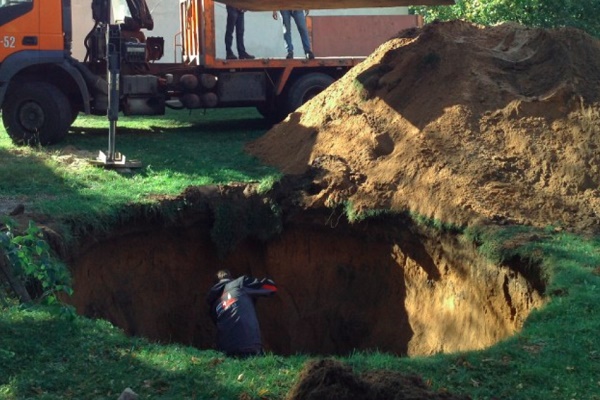

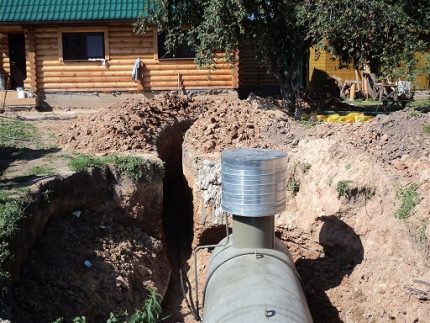

За да се намалят разходите за монтаж на автономния газопровод, можете сами да изкопаете изкопа за подземния газхолдер, но при това задължително трябва да следвате проектната документация.

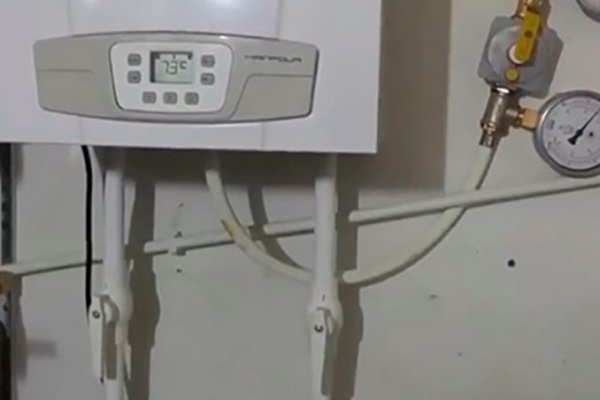

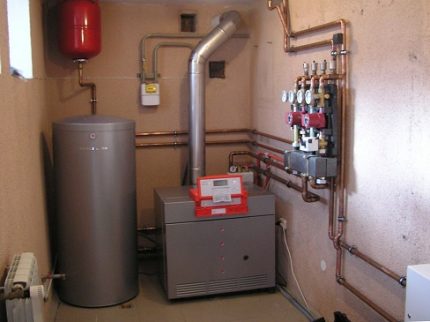

Газовият котел трябва да се инсталира в отделно помещение – ще е необходимо обзавеждане на котелно помещение. Неговият обем трябва да бъде не по-малко от 15 куб. м. В помещението трябва да се направи прозорец, чиято площ на отвора е не по-малко от половината кубичен метър.

Такъв отвор във външната стена ще създаде изход за взривна вълна в случай на авария. Ако газът избухне в помещение с глухи стени, цялата сграда може сериозно да пострада.

На входа в котелното помещение трябва да се постави врата, която се отваря навън. Още един момент, който не трябва да се пренебрегва – вентилацията на котелното помещение. Притокът на свеж въздух трябва да бъде постоянен, за да се осигури горенето на газа.

Необходимо е да се осигури достатъчно добър въздухообмен, за да не се концентрира газът в помещение с открит огън в случай на случайно изтичане.

Газовият котел трябва да се инсталира в отделно помещение с прозорец и врата, която се отваря навън. Облицовката се извършва с помощта на огнеупорни материали

Вентилацията също ще предотврати отравяне с продукти на горенето, ако възникнат проблеми с комина. Ако няма възможност да се отдели отделно помещение за котела, се допуска инсталиране на някои модели в мазето или на сутеренния етаж.

Но в този случай трябва задължително да се инсталира в помещението с котела система за контрол на нивото на съдържание на опасни газове във въздуха.

Монтажните работи по автономна газификация с газхолдер обикновено отнемат два или три дни. Но след тяхното приключване трябва да се оформят още редица документи и да се проведат някои съгласувания. Изпитването на готовата система за херметичност трябва да се проведе под наблюдението на специалисти от областната газова организация и Ростехнадзор.

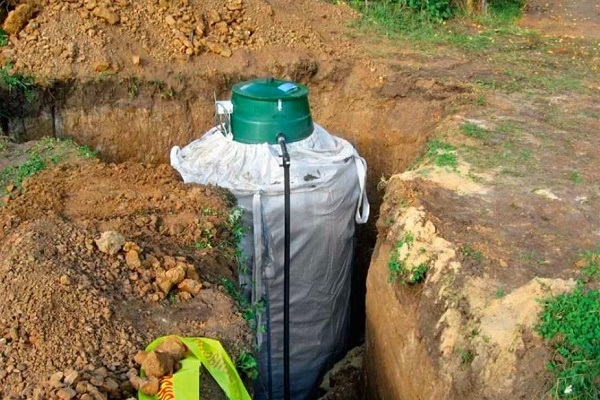

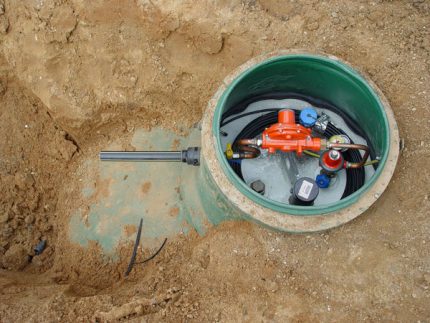

Преди да се извърши обратното засипване на подземния газхолдер с пясък, е необходимо да се изчака след неговото инсталиране около две-три седмици

След проверката газхолдерът се засипва с пясък, след което трябва да се изчака около три седмици преди първото зареждане на резервоара с втечнен газ. Завършването на работите трябва да бъде оформено с официален акт за приемане-предаване. Едновременно с това обикновено се сключва договор за сервизно обслужване.

Понякога е по-удобно да се поканят различни изпълнители за монтажа на външния и вътрешния газопровод. В този случай специалистите препоръчват да се разграничи отговорността между изпълнителите и да се оформи този момент с отделен акт. Няма да навреди също да се погрижите за застраховка на гражданската отговорност.

Изводи и полезно видео по темата

Подробно с особеностите на монтажа на газхолдера можете да се запознаете в този видеоклип:

Тук е описан редът на работите при автономна газификация на частна къща:

Изграждането на собствена система за газоснабдяване на парцела – задача трудоемка и скъпа. Въпреки това, да се ползва собствен газ е много удобно, зареждането може да се извършва само няколко пъти в годината.

Освен това, такава система е по-евтина от безкрайните сметки за електроенергия, а и твърдото или течно гориво губи от газовия котел в икономически план.
