Как правилно да определите разстоянието от газхолдера до жилищната сграда: избор на подходящо място на парцела

Използването на «синьо гориво» за битови нужди има съществен недостатък – трудност при реализация на доставката и съхранението. Този недостатък е преодолян благодарение на газхолдера – «резервоар» за въглеводороден втечнен газ.

Изграждането на автономна газификация се подчинява на сбор от изисквания и нормативи. Най-напред трябва да се оценят параметрите на парцела, да се определи разстоянието от газхолдера до жилищната къща, най-близките постройки и комуникации.

Оценка на парцела: възможност за монтаж на газхолдер

Магистралната газификация на отдалечените селища все още не е завършена и много населени пунктове остават без удобно «синьо гориво». Алтернативното решение на централизираното газоснабдяване е инсталиране на газхолдер и изграждане на автономна мрежа.

Газхолдерът е монолитен съд за съхраняване на природен газ. Конструктивно резервоарът е изпълнен под формата на цистерна с гърловина. В горната част са разположени елементи, които контролират налягането и остатъка на горивото.

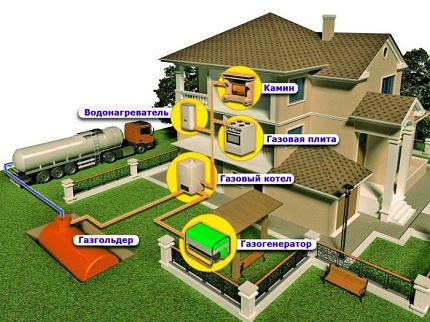

Несъмнено експлоатацията на всяко газово оборудване е свързана с определен риск, затова към организацията на автономна газификация, към мястото на разполагане и технологията на монтаж на газхолдера се предявяват редица изисквания.

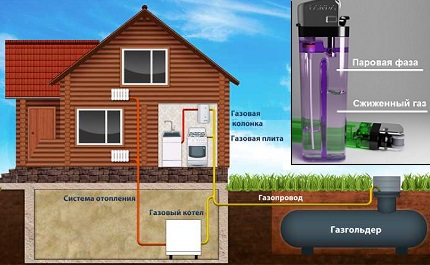

В газхолдера втечненият газ постепенно се преобразува в пара, пропано-бутановият състав постъпва в реактора и придобива необходимото налягане. По газопровода «синьото гориво» се подава към потребителите.

Парцелът за инсталиране на газово хранилище се оценява по следните критерии:

• релефност;
• състав на подстилащите и вместващите почвени слоеве и близост на подземните води;
• наличие на водовземни точки, жилищни, стопански и обществени помещения.

Релеф. Избраната за повърхностен монтаж територия трябва да бъде равна. Това изискване е особено актуално при инсталиране на надземни модификации – монтажът на склон е забранен.

Грунт. Допустимо е разполагане на газовото хранилище в грунтови масиви с различно съдържание на влага. От физико-механичните свойства на скалите ще зависи удобството при извършване на земни работи и изборът на тип газхолдер.

При липса на риск от наводняване на арматурата могат да се използват модели без висока гърловина. Като вариант ще подхожда резервоар, където отклоненията се закрепват към заварени тръби с дължина 12 см – тази «осигурителна» височина, ако има съмнения относно наводняване.

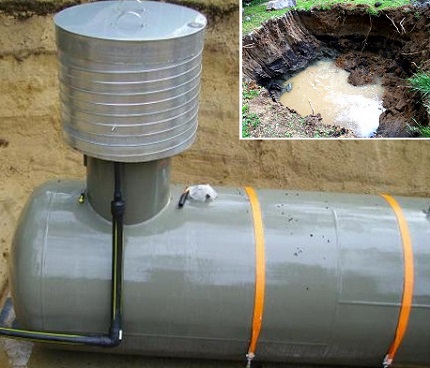

За места с „високи“ подземни води са разработени конструкции с удължена гърловина, осигуряваща защита на арматурата. Благодарение на защитното устройство работата на газхолдера е стабилна и ефективна.

Водата е отличен проводник на топлинни вълни, а процесът на изпаряване на пропан-бутановата смес се определя от температурата на средата. Колкото по-висок е показателят, толкова по-интензивен е процесът. Монтажните работи в слабо влажни почви са по-лесни, но средата за нормална работа на газхолдера е по-малко благоприятна.

Опасен може да бъде едрообломъчен грунт, особено ако съставните му части са слабо заоблени, т.е. с остри ръбове. Валуни, чакъл и едър трошен камък усложняват инсталирането на оборудването, а масата на гравия и дребния чакъл създава допълнително натоварване на газопровода.

В повечето случаи под инсталирането на избрания газхолдер се изкопава яма, която се препоръчва да се запълва с речен или кариерен пясък след потапяне на конструкцията.

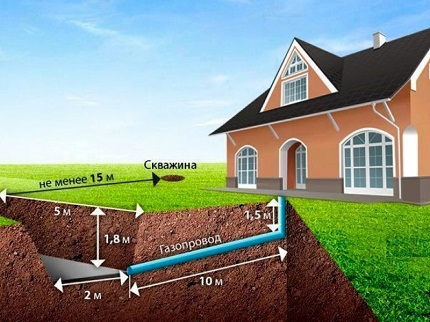

Близост до водозахранващи източници. Съгласно строителните норми минималното разстояние от цистерната с газ до водоем (сондаж, кладенец) – 15 м, до водопроводната магистрала – 5 м.

Съседство със сгради. Противопожарните дистанции от резервоари с втечнен газ до съоръжения са указани в точка 8.1.6 на нормативния документ «Газоразпределителни системи» (СНиП 42-01-2002). На този въпрос е посветен следващият раздел.

Газхолдерът е по-практично да се разположи по-близо до вратите за безпрепятствен достъп на газовоза и зареждане на резервоара.

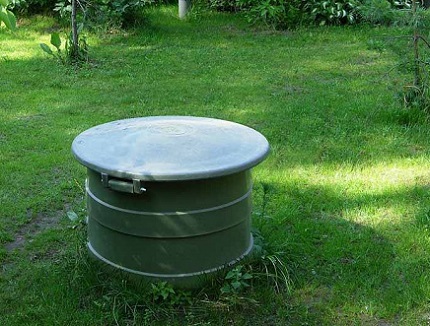

Площта над газовото хранилище е своеобразна зона на отчуждение. На нея е забранено да се обзавежда място за барбекю, да се инсталират мангали и друго огнеопасно оборудване.

Освен това, недопустимо е бетониране или настилане на площадката, както и организиране на паркомясто и засаждане на дървета.

Противопожарни разстояния до обекти на защита

Определянето на оптималното място за инсталиране на газхолдер на парцела зависи от обема на резервоара и метода на неговото инсталиране: подземен или надземен монтаж. За всеки вариант са определени строги норми, пренебрегването на които е недопустимо поради взривоопасни, екологични и противопожарни изисквания.

Обем – определящ параметър за отдалеченост на постройките

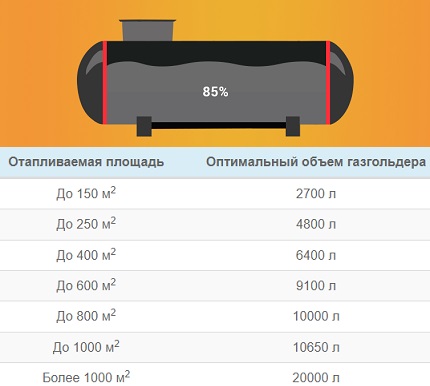

От правилния избор на обем зависи не само местоположението на резервоара на парцела, но и удобството на ползване. Литражът на газхолдера се подбира така, че едно зареждане да стигне за 1-1,5 години. Изчислението на обема се извършва въз основа на площта на къщата.

Съгласно нормите, за отопление на 1 кв.м жилище се изразходват 20 л «синьо гориво» годишно. Ако газът се използва паралелно за приготвяне на храна, топла вода, показателят се увеличава до 27 л/год.

Знаейки габаритите на къщата и потребностите на обитателите, не е трудно да се направи изчисление. Например, за вила от 200 кв.м ще подхожда газхолдер с обем от 4000 л. Алтернативен вариант – определяне на размера на резервоара по мощността на котелната инсталация. Например, за котел от 50 W ще е необходим газхолдер от 5000 л.

Трябва да се има предвид, че максималното запълване на газовото хранилище е 85% от общия литраж, а минималният остатък на горивото е 5%. Ето защо при избора на газхолдер трябва да се вземе предвид известен запас (плюс 10-15%).

Норми за разполагане на подземни газхолдери

За целогодишна експлоатация в условия на студени зими е необходимо да се избере подземно «хранилище». Модулът се потапя под линията на замръзване на почвата, което поддържа естественото изпаряване на газа при минусови температури навън.

Общи нормативи за разстояние от подземни резервоари с произволен обем:

• спортни площадки, детски комплекси, гаражи – 10 м;
• подземен тръбопровод на топлопровод, канализация – 3,5 м;
• външни комуникации, които не влизат в групата на резервното оборудване – 5 м;
• край на пътното платно на не скоростен автомобилен път с 1-2 ленти – 5 м;
• автомагистрали и скоростни пътища с 3 и повече ленти – 10 м;
• подходна трамвайна линия, железопътни линии с производствено значение – 10 м.

Разстоянието до сгради с различно предназначение се определя от вместимостта на резервоара за втечнен газ. Градация на стойностите е предвидена за «хранилища» с обем: до 10 куб.м, 10-20 куб.м, 20-50 куб.м.

Разстоянието до жилищни сгради за моноблокови резервоари до 10 куб.м – 10 м, до 20 куб.м – 15 м, до 50 куб.м – 20 м. Разстоянието до обществени сгради – 15, 20 и 30 м съответно.

Различни нормативи са предвидени за монтаж на частно «газохранилище» спрямо производствени помещения. Диапазонът на разстоянията е 8-15 м. Регламентирано е разстоянието и до железопътни линии с общо предназначение – 20-30 м в зависимост от литража на газхолдера.

СНиП допуска намаляване на интервала между жилищната сграда и «газовия резервоар» с 50%. Въпреки това, такова решение трябва да бъде обосновано с технически причини и съгласувано в местното подразделение на газоразпределителните системи.

Отчитането на разстоянието трябва да се извършва от най-близката точка на фундамента до стената на газхолдера. Тази норма не е посочена в нормативните документи, но се прилага при монтажа на газовото хранилище.

Освен изискванията за отдалечеността на газхолдера от различни обекти, е предвиден списък от правила за регулиране на подземното «хранилище»:

• дълбочина на монтажа – не по-малко от 60 см от горната стена на резервоара до повърхността на почвата;
• разстояние между подземните газхолдери – минимум 1 м;
• до гърлото и арматурата на резервоара трябва да остава свободен достъп.

Независимо от литража, подземният резервоар се монтира върху фундамент – бетонна плоча. Основанието предотвратява «изплуването» на резервоара в случай на разместване на почвата.

Тънкости при монтажа на надземен резервоар

Използването на наземния газхолдер има няколко значими плюса: простота, скорост на монтаж и намаляване на интензивността на корозията на метала. Локалните повреди лесно могат да се открият и своевременно да се отстранят.

Въпреки това, такъв тип оборудване рядко се прилага за газоснабдяване на частен дом. Основната причина – значително намаляване на производителността на системата през зимата. При минусови температури (под -0,5°C) втечненият газ не се изпарява по естествен начин.

За поддържане на процеса е необходимо оборудване на газхолдера с изпарител. При незначителен разход на «синьо гориво» капиталовите вложения в газификацията се изплащат много дълго време. Поради наземното разположение, изискванията за противопожарни разстояния от газовото хранилище до сгради и други обекти са по-строги.

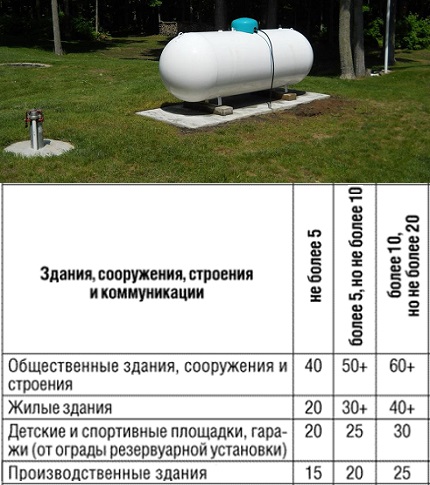

Минималните разстояния са дадени отделно за три групи типоразмери: до 5 куб.м, от 5 до 10 куб.м и цистерни с вместимост 10-20 куб.м. Знакът «+» обозначава разстоянието от газхолдера до недвижими имоти, които не се обслужват от инсталацията.

Допълнителни ограничения за разположението на наземния «газов резервоар»:

• железопътни линии от общо предназначение – 25-30-40 м в зависимост от обема;
• трамвайни и железопътни линии от местно значение – 20 м;
• пътища от IV-V категория (1-2 платна за движение) – 10 м, I-III категория (от 3 платна) – 20 м.

С цел безопасност над газхолдера се монтира своеобразен открит капак, който предпазва модула от директна слънчева светлина и валежи. Прегряване на цистерната или мълния може да доведе до експлозия, а дъжд и сняг – до ускорена корозия.

Разполагане на мобилни газови хранилища

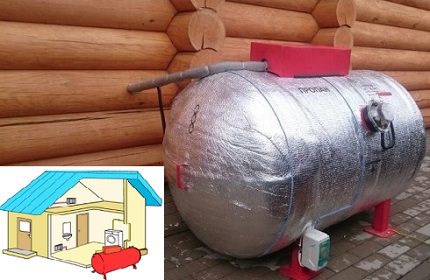

Мини-газхолдер – вместителен газов балон с обем до 500 куб.м, оборудван с необходимата за безопасна експлоатация арматура: редуктор, нивомер и предпазни клапи. Оборудването се отличава с компактни размери, например, параметрите на резервоара от 480 л са: дължина – 2 м, диаметър – 60 см.

При правилна употреба на газхолдер от мини формат срокът на експлоатация е същият като на пълногабаритния газхолдер. Мини-моделът се разполага стационарно или се монтира на ремарке, което осигурява мобилност на газовото хранилище.

Зареждането на мобилния резервоар значително се опростява, тъй като става възможно както на мястото на разположение, така и на станцията за газ.

Важно предимство на мини-газхолдера – липса на строги изисквания за неговото разполагане. Работите по свързване на резервоара към газовата система на къщата отнемат около два часа

Съгласно СП 63.13330 от 2011 г., допустимо е минимално разстояние от къщата до малкия газхолдер, а именно разполагане непосредствено до стената. Отдалечеността на оборудването от други обекти на защита не е уточнена.

Мини-газхолдерите са търсени за осигуряване на автономна газификация на помещения с относително малко или сезонно потребление на гориво: селски къщи, отопление на площадки в кафенета, хотели. Резервоарът често се използва като резервен източник на газ при прекъсвания на централизираната мрежа.

Сбор изисквания за прокарване на газопровода

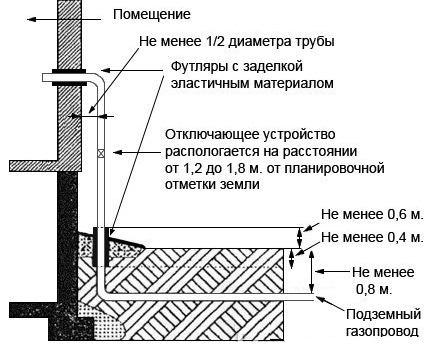

Определени стандартизирани норми се прилагат и към изграждането на газопровода, който води от газхолдера до къщата. Газът се подава в помещението по подземна магистрала през цокълен вход. Правилата за безопасност забраняват въвеждане на газопровода в къщата по подземен път.

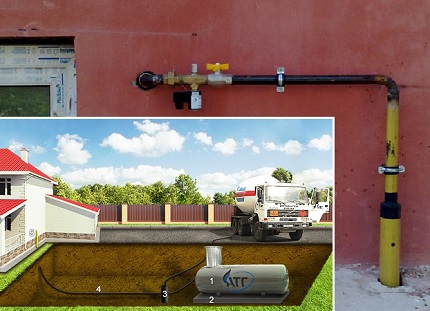

Схема на въвеждане на тръбната магистрала в къщата. Означения: 1 – газхолдер, 2 – бетонна плоча на основата, 3 – кондензаторен сборник, 4 – подземен тръбопровод, 5 – възел на цокълен вход

Общи изисквания за полагане на газопроводната линия на участъка «газхолдер-къща»:

• дълбочина на трасето – не по-малко от 1,7 м;
• ширина на изкопа – няма строги ограничения, стойността зависи от дължината на газопровода и качеството на почвата;
• минимален наклон по посока към кондензатосборника – 1 см на 1 м (не повече от 5°), максимално отклонение – 100 мм;
• разстояние от магистралата до основите на сградите – 2 м и повече;
• разстояние до паралелно разположени комуникации – 1 м, при кръстосано разположение – 2 м по височина.

Подземната линия на газопровода се монтира от полиетиленови тръби с висока плътност, съдържащи нитрил. Наземната магистрала – стоманени газови тръби. Полимерният тръбопровод не трябва да достига до точка, където температурата на почвата спада до -20°C и по-малко.

Преходът на газопровода полиетилен-стомана се извършва на дълбочина 40 см. Участъкът трябва да бъде защитен от електрохимична корозия – използва се полимерно покритие до височина, надвишаваща нивото на земята

Безопасност при експлоатация на газхолдера

Въпреки всички предимства на автономната газификация, много потребители се плашат от мисълта за рисковете от съхранението на леснозапалимо вещество в имота, близо до жилищната сграда.

За осигуряване на безопасността не е достатъчно да се спазват изискваните разстояния при монтажа, необходимо е да се спазват всички условия за зареждане, експлоатация и обслужване на газхолдерната инсталация.

Експлоатационни правила:

1. Запазване на неизчерпаем запас – около ¼ от обема. При използване на цялото гориво в съда се образува вакуум, при по-нататъшно зареждане с нарушаване на технологията е възможна експлозия.
2. Пълнене на газхолдера изключително от специализирана компания. Незначителна икономия от услугите на неквалифицирани «газовици» може да доведе до запалване.
3. Контрол на работата на предпазния клапан. Своевременно отстраняване на неизправности ще предотврати аварийна ситуация.
4. Недопускане на изтичане на газ. Изтичането на «синьо гориво» е най-опасно – пропан-бутановата смес «се разтича» отдолу, тъй като е по-тежка от въздуха.

Вероятност от изтичане на гориво съществува при повреда на резервоара, неизправност на арматурата, неквалифициран ремонт или зареждане, както и при нехерметично свързване на елементите на газоразпределителната система.

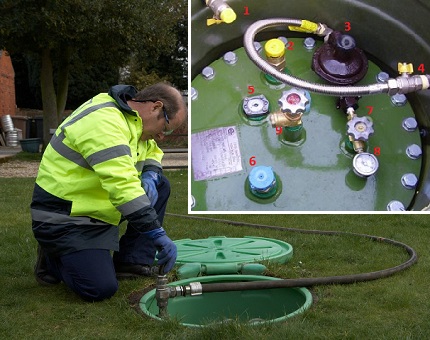

Безопасността на експлоатацията и зареждането се осигурява от оборудването: 1 – източване на остатъци от кондензаторния събирател, 2 – предпазен клапан, 3 – редуктор, 4 – газопровод, 5 – нивомер – измерване на напълнеността на резервоара, 6 – зареждащ клапан, 7 – клапан за отвеждане на газов изпар, 8 – манометър, 9 – клапан за отвеждане на течен газ.

Към задължителните предпазни мерки се отнася прилагането на средства за мълниезащита и заземяване. В близост до газхолдера е недопустимо провеждането на заваръчни работи, запалване на огън.

Със стандартните цени за инсталиране на газхолдер ще ви запознае следващата статия, в която подробно са разгледани всички точки на предстоящите разходи и са дадени препоръки за възможна икономия.

Изводи и полезно видео по темата

Видео-отчет за работата на инсталиран газхолдер за обслужване на частен дом. В обзора става въпрос за оборудването, осигуряващо безопасност на ползването, и за допустимите разстояния до обекти в имота:

Едно от главните изисквания за безопасна работа на газхолдера е спазването на нормирани разстояния от жилищната сграда и други обекти до газовото хранилище. При неудовлетворени условия на самия имот са допустими някои отслабвания относно граничните дистанции. Оценката на мястото за инсталиране и провеждането на монтажа е по-добре да се поверят на специализирана компания.

Разкажете за това как сте избрали място на личния си имот за инсталиране на газхолдер. Не е изключено да имате полезна информация, която ще бъде полезна за посетителите на сайта. Пишете, моля, коментари в намиращия се по-долу блок, публикувайте снимки по темата на статията, задавайте въпроси.
