Разновидности на газхолдерите: основи на класификацията + обзор на популярните марки

При избора на резервоар за съхранение на втечнен газ всичко е важно: от принципа на работа на устройството до неговите физически параметри. На пазара на газово оборудване са представени разновидности газхолдери, които се различават по производителност, размери и начин на монтаж.

За да се ориентирате по-добре в съвременните модели, препоръчваме да проучите основите на класификацията и особеностите на популярните видове.

Газхолдерът и причините за неговото закупуване

Газхолдерът в широк смисъл на термина е резервоар за съхранение на вещества, които се намират в газообразно състояние. В промишлени обекти в габаритни съдове се съхраняват природен газ, биогаз, втечнен нефтен газ. За селски къщи за постоянно живеене, вили, вилни селища, спортни бази, почивни домове се използват газхолдери, оборудвани за съхранение на СУГ – втечнена смес от газообразни въглеводороди.

Веществата, които съставляват основата (около 40 и 60% от общия обем), са пропан и бутан. За да ги превърнете от нормално газообразно състояние във втечнено, се повишава налягането в резервоара, за обратния процес е необходим вграден изпарител (но за битовите модели е характерно естественото изпарение при положителна температура).

Съхранението на газ в отделни резервоари е актуално за жилищни сгради и промишлени обекти, които се намират извън зоната на централното газоснабдяване. Разбира се, магистралният природен газ остава най-евтиният вид енергоносител, обаче далеч не всички райони са газифицирани.

При липса на възможност за свързване към магистралата собствениците на крайградска недвижимост закупуват битови хранилища за газ – газхолдери, проектирани за обслужване на един дом

Преди избора на модел е необходимо да се направят изчисления, за да се определи правилно обемът на резервоара и неговата производителност. Може да изчислите самостоятелно, но за по-точни резултати е по-добре да се обърнете към компания, която продава оборудването. Най-простият избор се осъществява чрез съпоставяне на обема на резервоара с площта на дома (като се вземе предвид броят на потребителите на газ).

Така или иначе, няма да е излишно предварително да проучите нюансите на различните модели, да научите за условията на работа и конструкционните особености.

Класификация на резервоарите за съхранение на газ

Създадени са множество модификации за съхранение на различни видове газове под излишно налягане. За използване на частен поземлен имот не са подходящи всички представени на пазара модели. Нека се опитаме да разберем кои газхолдери са битови и кои се използват само в промишления сегмент.

Според свръхналягането

Налягането вътре в резервоарите може да се различава, и затова е прието да се разделят всички газхолдери на две категории:

• високо налягане (0,7 кгс/см² – 30 кгс/см² и повече или до 3 МПа) – притежават постоянни параметри на геометричния обем;
• ниско налягане (0,05 кгс/см² или до 4-5 кПа) – характеризират се с променлив геометричен обем и постоянно налягане.

За частно ползване се произвежда оборудване с ниско налягане. В производствения процес се отчита, че функционирането на устройствата протича при ниски температури (до -40 °C) и в достатъчно влажна среда (надземните модели са подложени на атмосферни валежи, а подземните контактуват с подпочвени води). Затова за изработката на корпуса се използва нисковъглеродна стомана Ст3 (ГОСТ 380—60).

Материалът за хранилища с ниско налягане трябва да бъде здрав, подходящ за заваряване в заводски условия, да не проявява крехкост при понижени температури

Специално за монтаж в условията на Далечния север, където температурата често пада под -40°C, се произвеждат модели от нисколегирана стомана (например от марките 09Г2С (М), 10Г2С1).

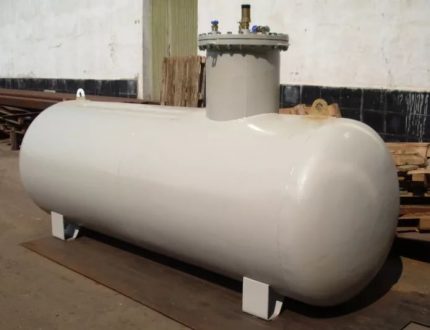

В производството на корпуси на газхолдери с високо налягане участва обикновена стомана Ст3, както и марките 09Г2С (Н), 15ХСНД (НЛ-2).

Сферата на приложение на газхолдерите с високо налягане са промишлени предприятия, градски газови станции. Стандартните цилиндрични модели с обем до 270 м3 издържат налягане до 20 кгс/см2

Разделяне на видове по начин на работа

Съществуват две големи групи газхолдери с ниско налягане: сухи и мокри. Такова разделение е обосновано както от особеностите на конструкцията, така и от принципа на действие.

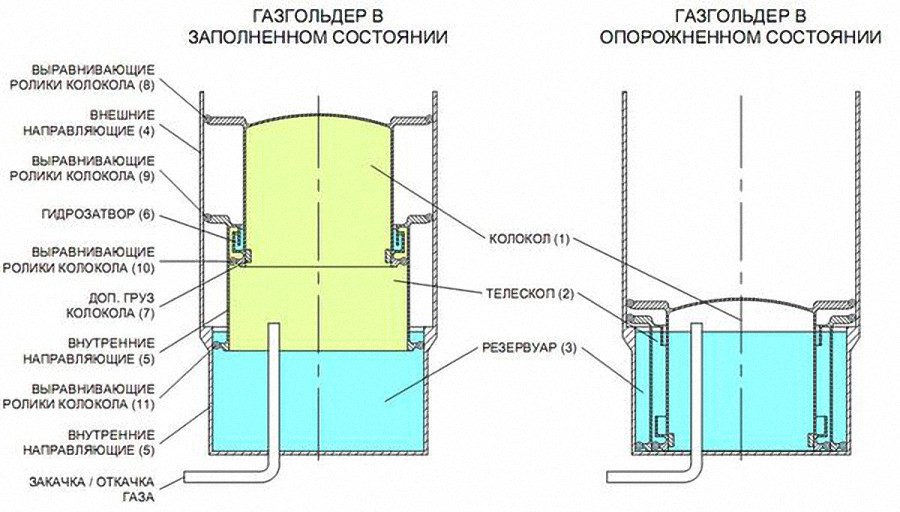

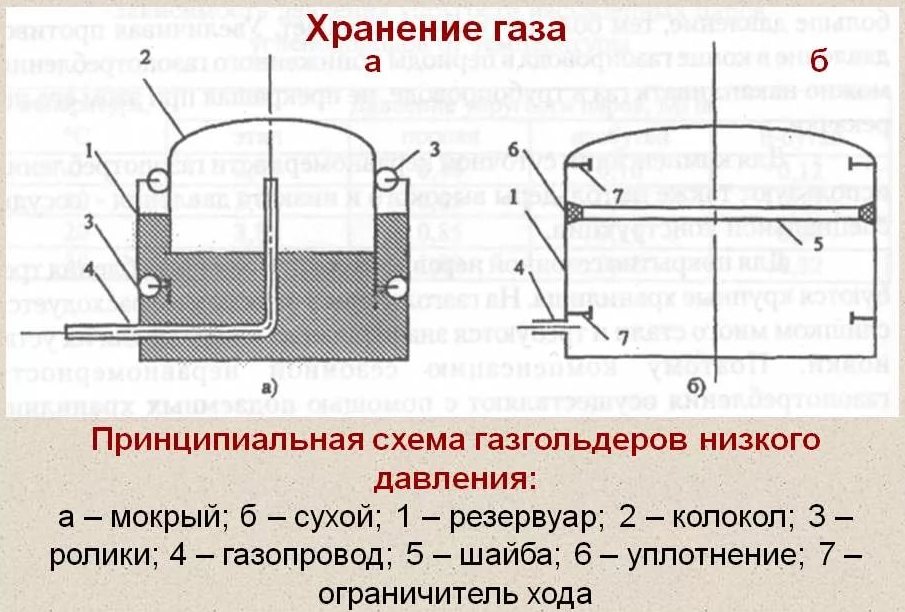

Опростено схематично изображение на газхолдерите от двата типа. Херметизацията на резервоарите се извършва по различен начин: в мокрите газхолдери (МГ) се използва воден затвор, а в сухите аналози (СГ) – без участието на вода, например с помощта на уплътнители.

За използване в МГ са подходящи газове с малка концентрация, които понасят добре овлажняване с вода и не причиняват корозия на стоманените елементи.

В резервоарите от сух тип, напротив, се съхраняват концентрирани газове, които не понасят контакт с вода (например пропен или етилен).

Конструкцията на МГ се състои от три основни елемента: резервоар, пълен с вода, подвижна част във вид на телескоп и сферичен звънец. Общият минимален обем на конструкцията е 100 м³, а максималният – около 30 хил. м³.

В пълния с газ резервоар звънецът се намира в горна позиция. С намаляването на обема на газа той се спуска по водачите надолу. Водата в резервоара играе роля на хидрозатвор и не позволява на газа да се разпространи извън границите на звънеца. Поради наличието на вода е необходимо да се поддържа температура не по-ниска от +4-5 °C. МГ често се използват като буферни резервоари за компресори.

Корпусът на СГ наподобява купол, заварен от стоманени листове с дебелина 5 мм, горната част е покрита със стомана 3 мм. Вътре в корпуса се намира хоризонтално разположена шайба, която променя положението си в зависимост от напълването. СГ, за разлика от МГ, е по-лесен за обслужване и е подходящ за съхранение на газове с висока концентрация.

Постоянен и променлив обем

Газхолдерите с променлив обем могат да бъдат сухи и мокри, да достигат 50 хил. кубични метра обем. Те са изградени от стоманени листове или стоманобетон. Основното им предназначение не е съхранение на газообразна среда, а регулиране на необходимото ниво на налягане на газа, който вътре в резервоарите се намира при температура, като тази на околната среда. Това са обемисти съоръжения, които в момента се използват изключително рядко.

Във връзка с развитието на технологиите и появата на нови, по-здрави материали, на мястото на газхолдерите с променлив обем дойдоха устройства с постоянен обем. Те издържат на увеличени натоварвания, не подлежат на корозия дори при съхранение на агресивни среди и при инсталиране на регулираща арматура позволяват да се контролира налягането на газа в рамките на нормата. Битовите разновидности на газхолдерите принадлежат именно към този тип.

Групиране по форма на конструкцията

Формата на газхолдерите най-често е цилиндрична (вертикално или хоризонтално насочена), по-рядко – сферична. Резервоарите от битов клас обикновено имат обем от 2,5 м³ до 10 хил. м³ и изглеждат като цилиндър със заоблени краища.

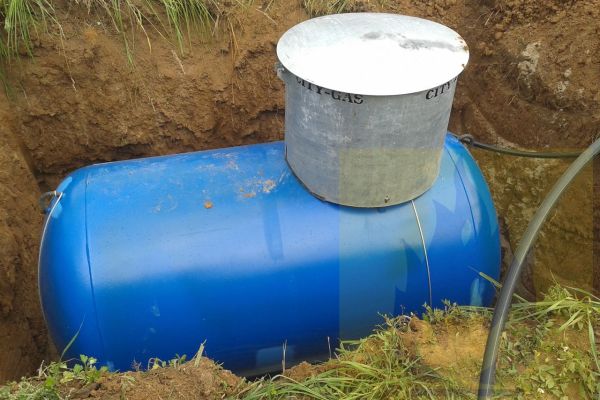

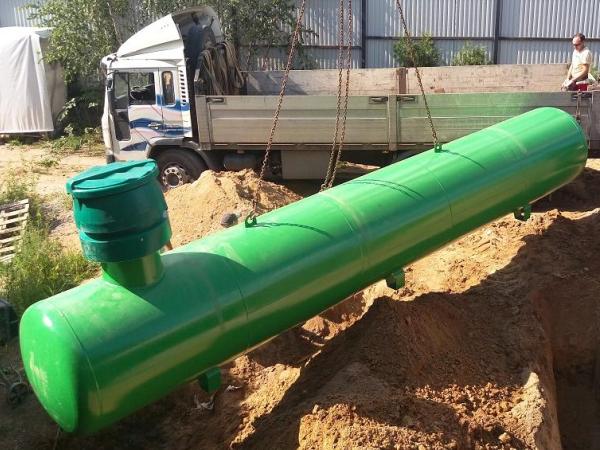

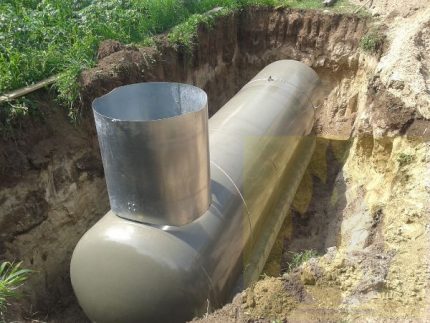

Хоризонтално насочен газхолдер, монтиран в изкоп. Корпусът и съдържанието му се отопляват от топлината на земята, благодарение на което постоянно се поддържа необходимата температура за изпаряване на газа.

Производителите на хоризонтални газхолдери твърдят, че в такива резервоари е увеличена площта на повърхността за изпаряване. Това влияе положително както на самия процес на промяна на течната фаза в газообразна, така и на поддържането на необходимото работно налягане в системата.

Въпреки това вертикалните модели функционират не по-малко производително и са се доказали отлично в северните региони, където температурата често пада до -40 °C.

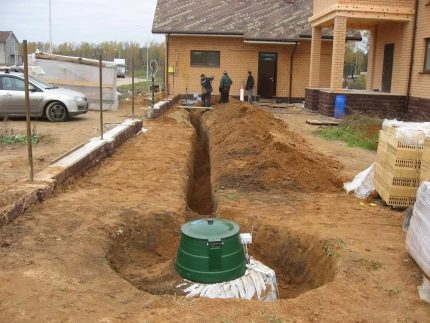

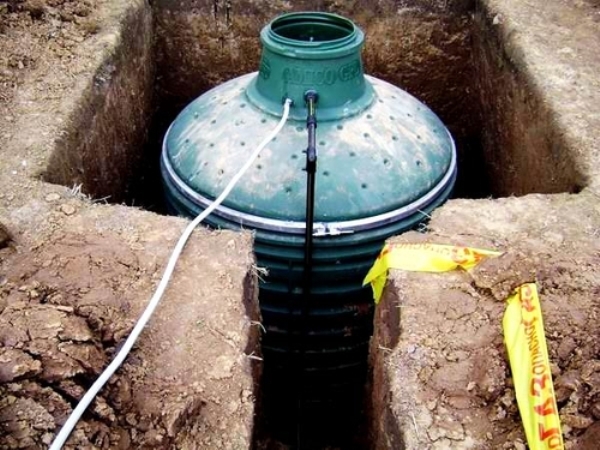

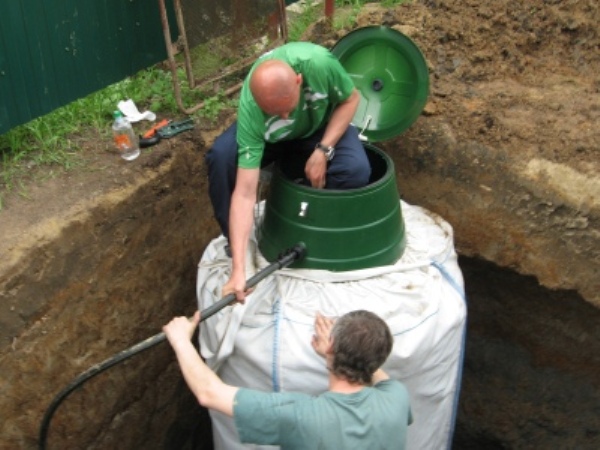

За инсталиране на вертикални газхолдери е необходим малък по площ изкоп. Например, за монтаж на газхолдера Antonio Merloni с обем 1650 л е нужна яма с диаметър само 2 м.

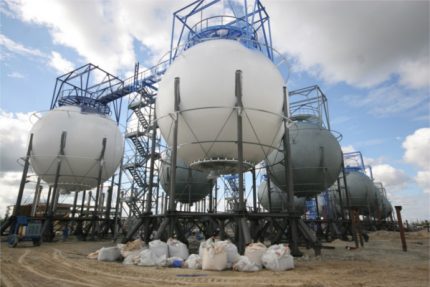

Сферичните (кълбовидни) резервоари са предназначени за съхранение на газообразни среди в промишлен мащаб и обикновено имат големи обеми – от 5 хил. м³ до 10 хил. м³. Всички рекорди е счупил резервоарът, построен във Франция – 87 хил. м³.

Обособяване на типове според мястото на монтаж

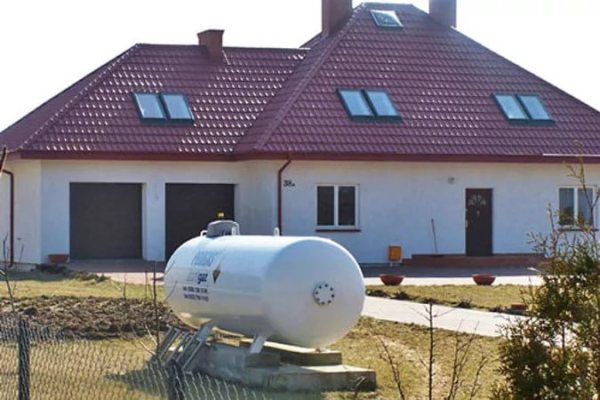

Всички газхолдери могат да се разделят на 2 вида – наземни и подземни. Първите се монтират на здрава основа директно върху почвата, а вторите се заравят в земята, като предварително се поставя бетонна плоча на дъното на изкопа. За да се извърши един или друг вид монтаж, е необходимо да се спазят редица условия.

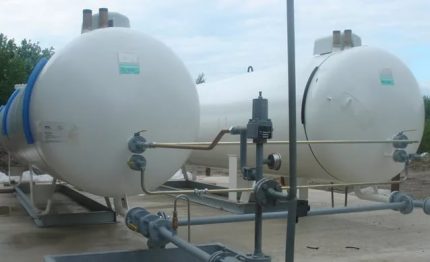

За промишлена употреба предпочитан е външният монтаж. Парковете от газхолдери представляват редове или групи резервоари, свързани с колекторно устройство. Наземните резервоари с голям обем са по-лесни за обслужване – да се следи за херметичност и налягане, да се извършва визуална инспекция. Задължителен елемент е изпарителят, тъй като температурата може да падне под +5 °C.

Особеност на монтажа на сферичните конструкции е сглобяването на мястото на инсталиране. Изграждат се опори според размерите на резервоарите, а след това се заваряват половинките или „венчелистчетата“ на корпусите.

Във вилните селища се използват предимно подземни модели.

Монтажът в почвата има няколко важни предимства:

• процесът на изпарение протича по естествен начин, тъй като благодарение на топлината на земята температурата не пада под +5 °C, следователно изпарител не е необходим;
• резервоарът, инсталиран в почвата, не внася дисхармония в ландшафтния дизайн (въпреки че икономията на пространство е доста условна – над него не могат да се изграждат сгради, да се разполагат цветни лехи или да се засаждат дървета).

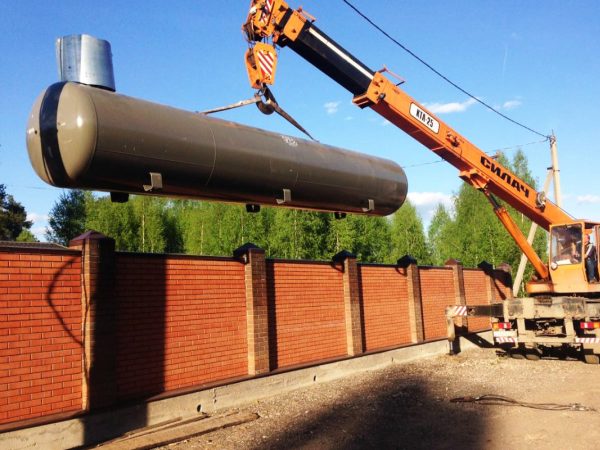

Недостатък е скъпият монтаж, свързан с изкопни работи. Също така след определен период (зависи от модела) е необходима проверка на целостта на резервоара. Според федералните норми, на всеки 8 години трябва да се провеждат хидравлични изпитвания за якост или процедура по ултразвукова дефектоскопия. Тя е насочена към проверка на дебелината и якостта на стените, тъй като подземните модели са по-податливи на корозия.

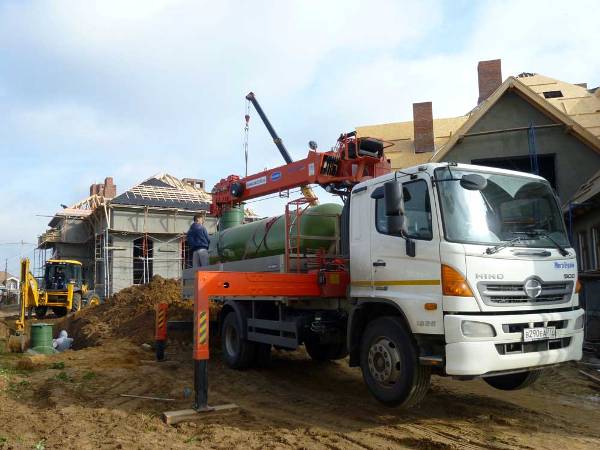

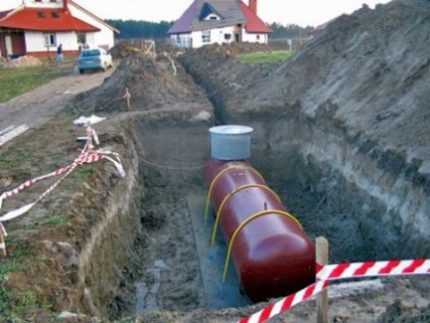

По-подробно за това как се осъществява монтажът на газхолдери на участъка можете да прочетете тук. Ако не е възможно да извършите самостоятелно монтаж на газхолдера, можете да поръчате инсталиране под ключ.

Освен подземния и наземния монтаж се различават стационарен и мобилен. В първия случай резервоарите се монтират капитално върху бетонна основа, като се закрепват с анкери или въжета, след което тяхното преместване е забранено. Във втория, обратно, се транспортират в зависимост от целта на използване.

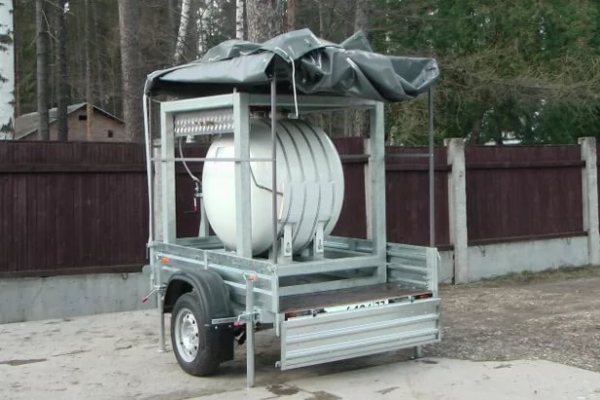

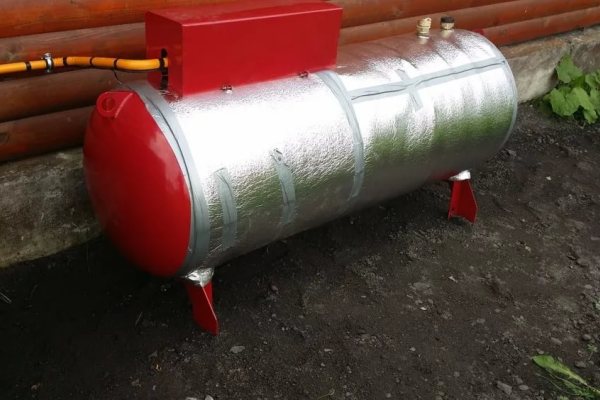

Мобилните модели се отличават с малък обем (до 1 хил. л), възможност за монтиране върху превозно средство, леснота на зареждане от бутилка или на газопълнателна станция.

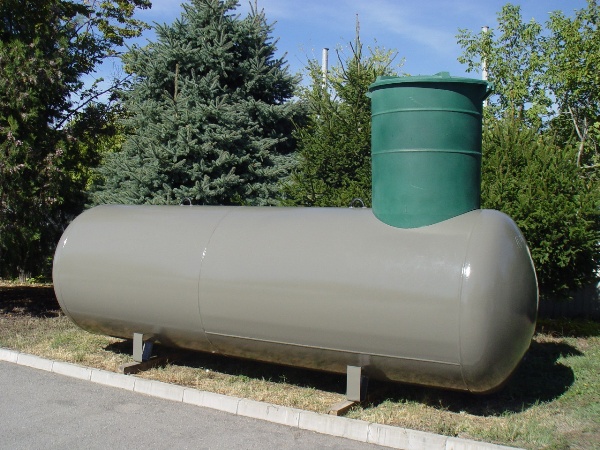

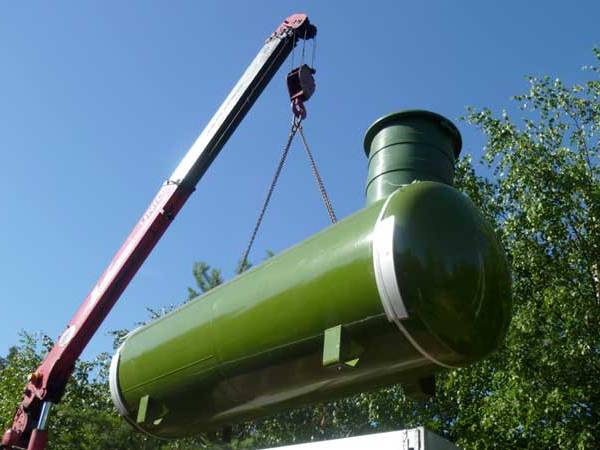

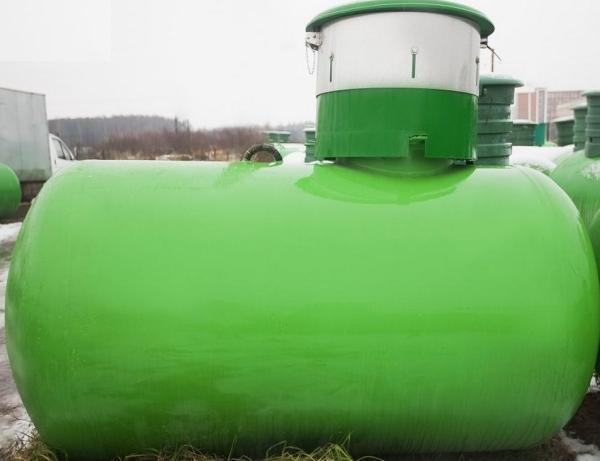

Най-популярните видове битови газхолдери са представени във фотогалерията:

Преди избора на оборудване е необходимо да се направят предварителни изчисления на потреблението, да се обследва територията, да се анализират възможностите на различните видове монтаж.

Съвети за избор на газхолдер за дома

Когато купуват газхолдер за продължителна употреба, собствениците на крайградска недвижима собственост се стараят да предвидят всички нюанси на конструкцията на резервоара и монтажа му на своя парцел.

Основните критерии са:

• обем на резервоара;
• начин на монтаж;
• за подземен монтаж – хоризонтална или вертикална насоченост;
• за надземни модели – мобилност.

Трябва да се изхожда от обема – важно е да се подбере модел, който може да се зарежда 1-2 пъти годишно. Съществуват мини-варианти, които се зареждат по-често, но само при постоянна употреба. Ако вилата се посещава рядко, то и резервоар от 500-600 л е напълно достатъчен.

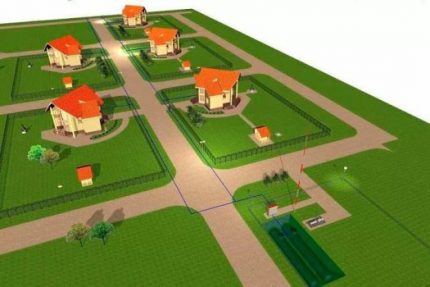

Във вилни селища, отдалечени от централната газова магистрала, успешно се прилага схема за свързване на няколко къщи към група газхолдери, монтирани на едно място – това е по-икономично и практично.

За да се изчисли какъв обем е необходим за една къща, най-често се използват таблици, съставени от производителите на оборудване. Например, за жилищна сграда с площ 150 м² препоръчителният обем е 2650-2700 л, а за 400 м² – 6400 л.

За резервоари с голям обем е необходимо да се определи начинът на инсталиране. В южните региони могат да се използват и наземни модели, но при условие липса на замръзване, в противен случай може да се сблъскате с проблеми с подаването на газ. И изискванията към мястото за инсталиране са по-строги, отколкото за подземните аналози. По принцип наземните газхолдери се избират в краен случай, ако няма условия за поставяне на подземни модели.

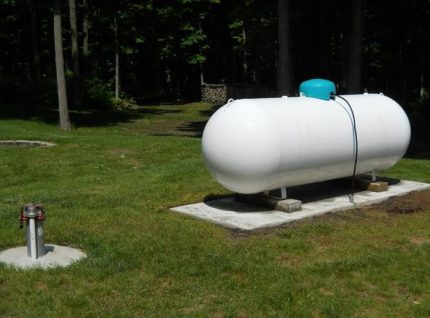

Наземният резервоар се инсталира на специално определено изравнено място, далеч от струпване на хора (къщи и зони за отдих). Необходимо е да се осигури устойчивост на конструкцията, за да се избегне преобръщане.

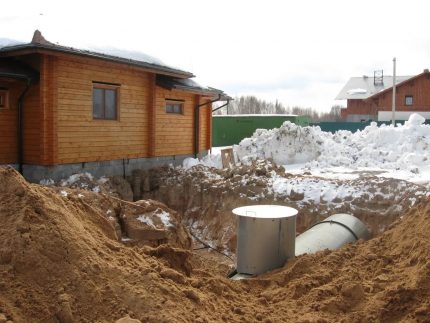

Подземните модели са по-популярни, макар и да са по-скъпи. Важно условие за инсталиране на газхолдер, заровен в земята, – свободен участък от територия на разстояние 10 м от къщата (някои производители посочват по-малко разстояние – от 5 м). Повече за спазването на разстоянията при разполагане на газхолдер четете тук.

Размерите на изкопа зависят от габаритите на резервоара, обикновено те са посочени в техническата документация.

Далеч от къщата да се изкопава изкоп за малък по обем газхолдер също не се препоръчва, тъй като се усложнява прокарването на газопровода (обекти и пътища между оборудването и сградата не трябва да има).

При избора на подземен модел е необходимо да се реши дали хоризонталният или вертикалният модел е по-добър. Вертикалният спестява пространство, а хоризонталният по-добре поддържа необходимото ниво на налягане. Ако вашата къща се намира в регион със студени зими, то най-добрият вариант за непрекъснато подаване на газ за голяма къща е хоризонталният подземен модел.

Преглед на популярните марки

Пазарът е пълен с качествени модели на руски и чуждестранни производители, затова изборът на оборудване за автономно използване е наистина труден. Битовите газхолдери от Италия се съревновават с продукция от Полша, а българските – с руските. Стандартите, приети в различните страни, могат да се различават, както и нюансите на монтажа.

Забелязано е, че руските модели се различават от чешките или италианските газхолдери с по-дебели стени на корпуса – 8 мм, но защитното епоксидно покритие може да бъде по-слабо, отколкото при европейското оборудване. Недостатъкът обикновено се компенсира с електрохимична защита.

Някои модели от чуждестранно производство не са проектирани за ниски температури, затова при покупка е необходимо да се уверите, че оборудването се доставя с разрешение от Ростехнадзор. Също така трябва да знаете за един малък, но важен за зареждане нюанс: за обслужване на вносни газхолдери са необходими специални газовози.

Изводи и полезно видео по темата

Повече информация за конструкциите на газхолдерите и тяхното инсталиране може да научите от хора, които се занимават с производство и продажба на газово оборудване, както и от опитни потребители.

Информация за продукцията на Антонио Мерлони:

По-подробно за мобилните устройства от Челябинск:

Отзиви – с какво са добри вертикалните модели:

Съвети за избор на височина на гърловината:

Как се извършва монтаж на газхолдер:

Както виждате, да се ориентирате в видовете съвременни газхолдери е доста сложно. Въпреки това съществуват правила, с помощта на които можете самостоятелно да изберете нужния модел. Ако не успеете да изчислите обема на резервоара или да пресметнете цената на покупката с инсталиране, препоръчваме да се обърнете към специалисти – представители на компании, които предлагат оборудване за автономно газоснабдяване.
