Инсталиране и монтаж на газхолдер за частен дом: ред на проектиране и извършване на монтажни работи

Газоснабдяването на жилищна сграда определя определено ниво на комфорт за обитателите на жилището. Извънградските домове, оборудвани с централизирано газоснабдяване, се считат за по-благоустроени.

За собствениците на недвижими имоти, които нямат възможност да се включат към централизирана мрежа, съществува алтернатива. Това е инсталирането на газхолдер – съоръжение, предназначено да осигури автономна система с газ. Нека заедно разгледаме реда на проектиране и монтаж на газхолдери за дома.

Какво е газхолдер?

Техническата класификация на устройството на битовия газхолдер го определя като акумулатор за втечнен газ. По този начин битовият газхолдер представлява съд, предназначен за пълнене и съхранение на втечнен газ.

Разбира се, за такива цели се използва резервоар, който отговаря на изискванията, поставени за подобни инсталации. Освен това газхолдерите за втечнен газ са оборудвани с пълен набор от автоматични средства, осигуряващи безопасност при експлоатация на опасни съдове.

Ето как изглежда една от възможните модификации на битовия газхолдер – резервоар за втечнен газ, широко използван от частните домакинства като източник на евтин енергоносител.

Оттук от само себе си се налага пояснението: инсталирането, пускането в експлоатация и провеждането на периодичен контрол на газхолдера са задължение на работници и служители от специални организации. Това е сравнимо приблизително с този случай от битовия живот, когато в дома се инсталира газов котел или газова колонка.

И още като допълнение към справката: обикновено зареждането на газхолдерите се извършва с втечнена смес от пропан и бутан. Това са нискомолекулни въглеводороди, характерна черта на които е лесният преход от течно състояние в газообразно състояние. Честотата на процеса на зареждане на газхолдера, като правило, не повече от 1-2 пъти в рамките на календарната година.

Също препоръчваме да прочетете статия, в която подробно разгледахме въпроса за цената на инсталиране на газхолдер в имота. Повече – прочетете нататък.

Варианти за монтаж на резервоари

Вариациите на монтаж на газхолдерите се ограничават до два начина:

1. Монтаж на повърхността.
2. Монтаж под земята.

За първия вариант на монтаж характерно условие е инсталирането на места от територията на частното стопанство, където слънчевите лъчи проникват в малък обем. Също така се избира участък от територията, по възможност максимално защитен от въздействието на външни природни фактори (силен вятър, свлачища, размествания на почвата и т.н.).

Към капацитета на резервоара не се предявяват конкретни изисквания. Обемът на газхолдера се определя изцяло от потребителските нужди и желания на собствениците на къщата извън града.

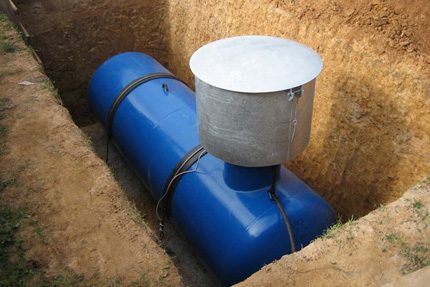

Изкоп с потопен в него газхолдер за битови нужди. Крепежът на резервоара е изпълнен с лентови обтегачи. Корпусът на резервоара е обработен със защитно покритие. Под капака на гърловината е монтирана автоматика.

Газхолдерите за подземно инсталиране се монтират под нивото на земната повърхност. Задълбочаването на резервоарите се извършва до дълбочина, при която горното ниво на съда се намира в точка на задълбочаване най-малко 0,6 м от нивото на земната повърхност.

На едно ниво с повърхността на земята или малко по-горе остава само пълнещата гърловина на резервоара. При такива условия на задълбочаване се изключва възможното замръзване на резервоара през зимния период, плюс резервоарът на газхолдера е надеждно защитен от евентуални механични въздействия.

Независимо от вида монтаж, разположението на газхолдерите в битовия парцел се допуска на не по-малко от 10 метра от жилищни сгради и различни технически комуникации.

Проектът за инсталиране на резервоар за втечнен газ трябва да предвижда лесни и удобни подходи/пътища за зареждане с газ и техническо обслужване. Наличието на каквито и да било инженерни комуникации в непосредствена близост до съоръжението не се допуска.

Основният изчислителен параметър за инсталиране в частно стопанство е обемът на газхолдера. Съгласно нормативите, изчислението се прави с акцент върху квадратен метър полезна площ на жилището. Средностатистическата цифра за разход на газ за райони с умерен климат не надвишава 35 м³ на 1 м². Оттук може да се изчисли приблизителният обем на резервоара.

Стандартни параметри, които трябва да се прилагат за инсталиране на газхолдери за битови нужди. Възможно е известно отклонение от нормативите в посока на увеличаване, но незначително. Параметрите пряко зависят от размерите на резервоарите.

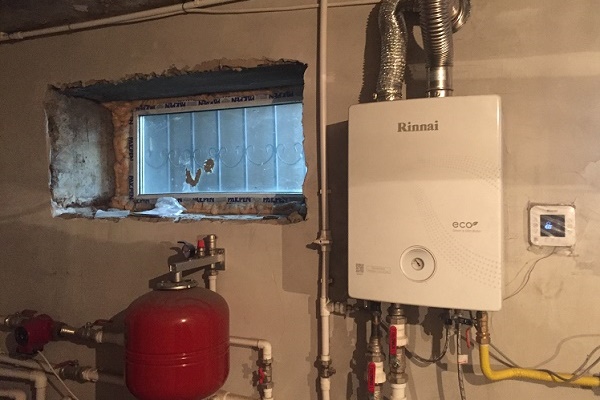

По-точна цифра за обема се получава, ако се извърши изчисление според стойността на потреблението на газ от отоплителния котел. Тук просто се взема показателят на номиналната мощност на отоплителното оборудване от паспортните данни и се умножава по необходимия разход на газ. След това се изчислява годишната потребност от гориво.

При извършване на изчисленията, трябва да се вземе предвид фактът, че газхолдерите се пълнят с течен газ не повече от 85% от обема на резервоара.

Провеждане на монтажни работи

Лъвският дял от инсталациите на битови газхолдери традиционно се извършва в подземен вариант. Такъв монтаж се счита за по-приемлив от гледна точка на безопасност, плюс скритият газхолдер не разваля ландшафтния вид.

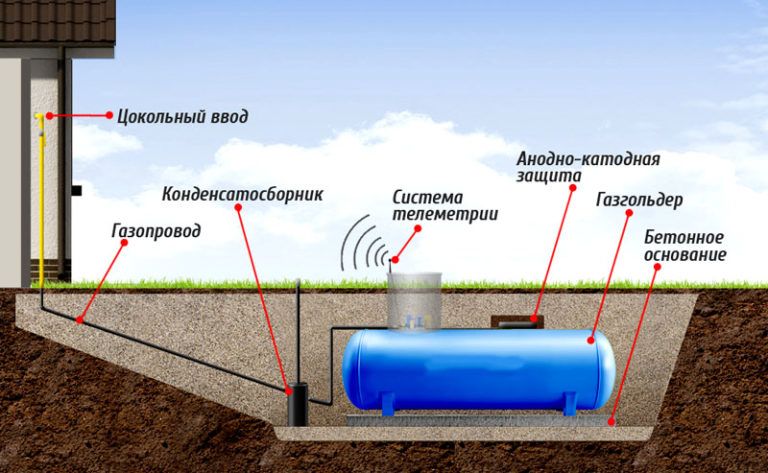

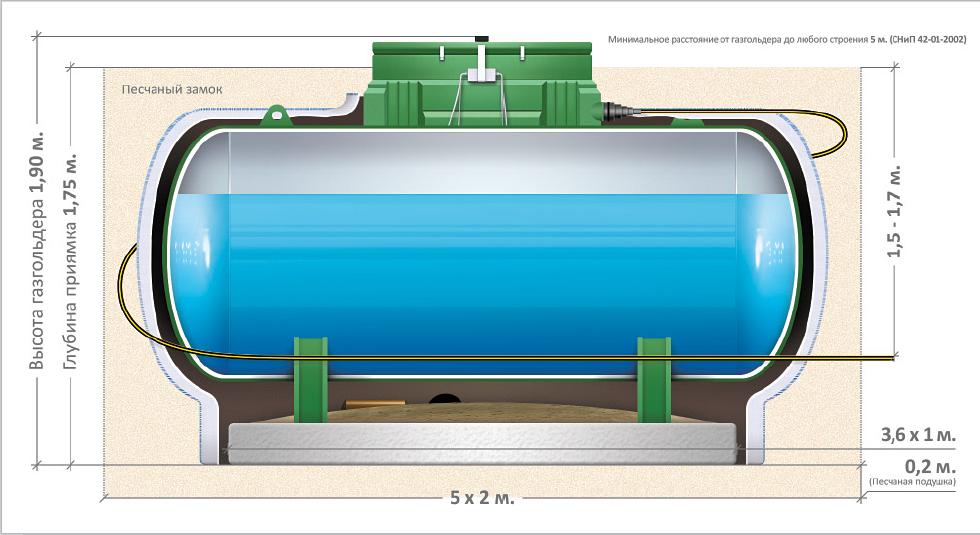

Схема, на базата на която се извършва проектирането за класическа инсталация на битови газхолдери с прилагане на вариант на монтаж чрез задълбочаване в почвата. На основата на тази схема са изпълнени повечето газови автономни станции.

Също така, като се вземат предвид доста суровите климатични условия на средната полоса, на монтажа на газхолдери в подземен вариант се дава повече предпочитание. Така има по-малко проблеми с поддържането на устройството в работно състояние при ниски зимни температури.

Нагледно етапите на работите по подземната инсталация и тяхната последователност ще демонстрира следната галерия от снимки:

Как се монтира заровен резервоар?

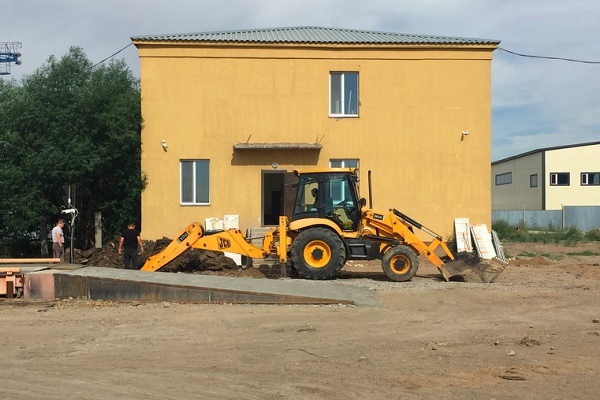

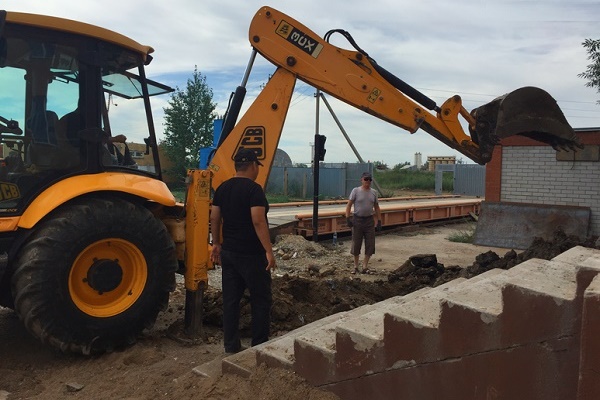

След като изберете място, което отговаря на всички изисквания на територията на частното стопанство, се организират работи по разчертаване на участъка, монтиране и изкопаване на почвата. Размерите на бъдещия изкоп, който трябва да се използва за газхолдер, се определят въз основа на документацията на резервоара.

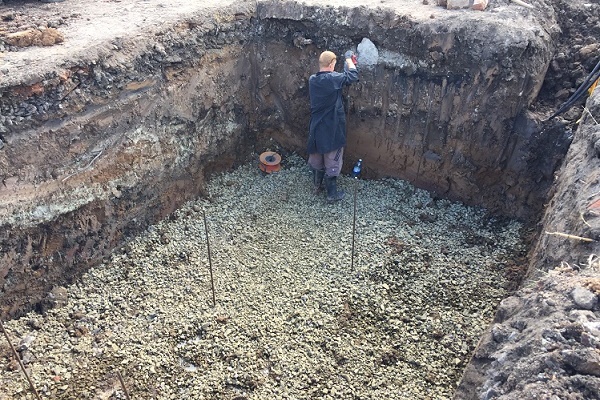

Готовият изкоп се подготвя допълнително за монтиране на резервоара:

• укрепват дънната част;
• поставят на дъното на изкопа рамка за фундамент с анкерни крепежни елементи;

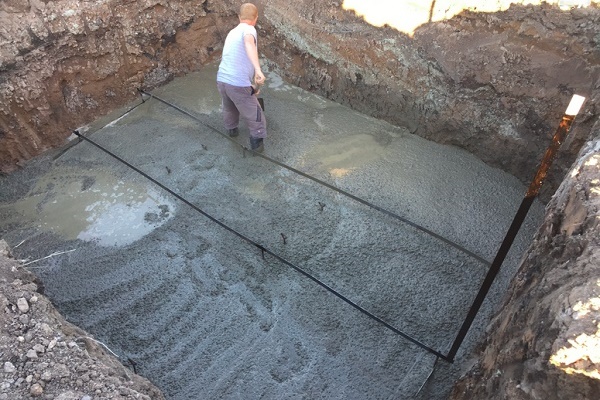

• заливат рамката с бетон, включително основите на анкерните шпилки.

След втвърдяване на бетонната заливка започва монтажът на резервоара. За масивни газхолдери може да е необходим наем на кран. Малките газхолдери се спускат в изкопа с помощта на лебедки или подобни инструменти.

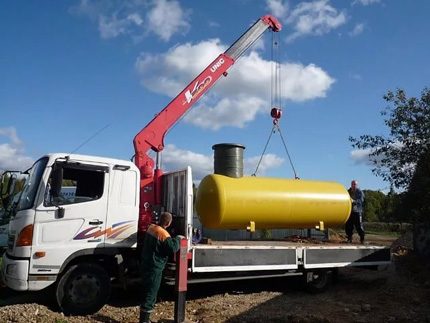

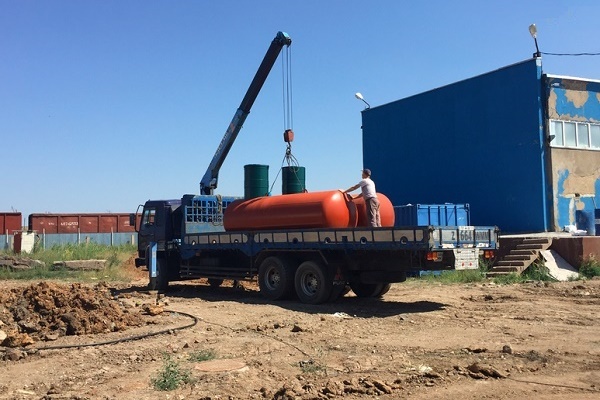

Разтоварване на газхолдера с автокран и последващо монтиране на резервоара в подготвения изкоп. За монтажа на резервоари с по-малък обем често се използват ръчни повдигателни средства.

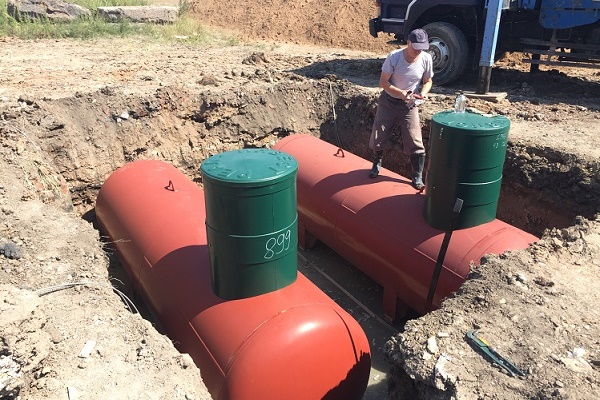

Спуснатият в изкопа резервоар се поставя върху анкерните шпилки на фундамента, изравнява се по хоризонта чрез подложки под лапите и се закрепва. За закрепване на резервоари, чиято конструкция е без опорни лапи, се използват метални ленти или въжета.

Електрохимична защита на газхолдери

На следващия етап от монтажа на газхолдера се извършват работи по устройство на защита от корозия. Обичайните методи за защита не са подходящи тук. Необходима е качествена електрохимична технология.

Като правило, се прилага една от двете методики за електрохимична защита:

1. Активна.
2. Протекторна.

Активната електрохимична защита често се използва върху резервоари, произведени в руски предприятия. Този вариант на защита е най-ефективен за метал, подложен на корозия (в частност, стомана 09Г2С). Именно от такъв тип метал са изработени газхолдерите от руско производство.

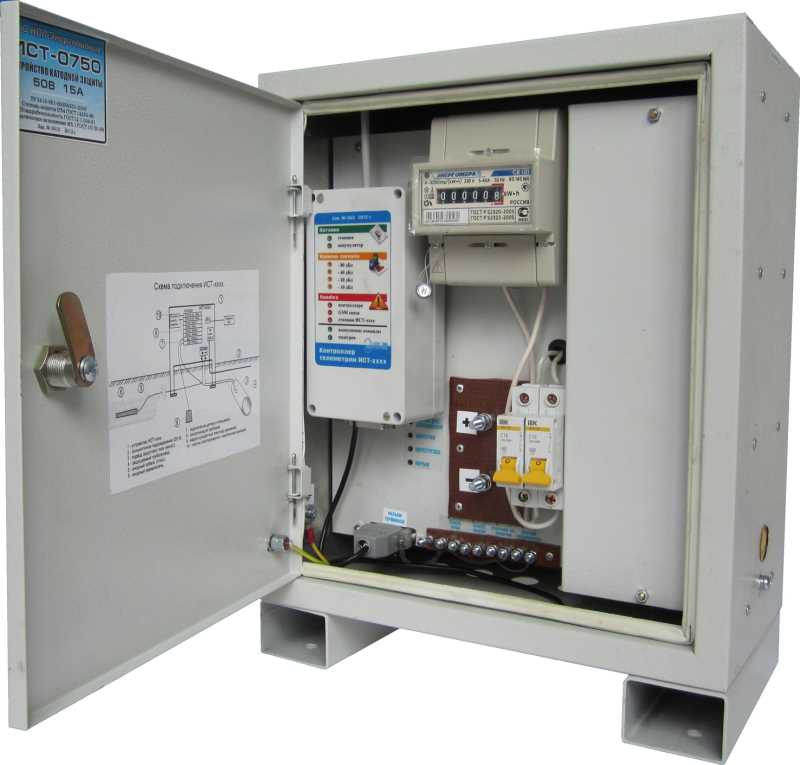

Ето как изглежда схемата на активната електрохимична защита на газхолдера, която се използва с резервоари от местно производство. Скъп вариант, като се има предвид необходимостта от постоянно потребление на електроенергия от схемата.

Защитата по катода се осъществява от електрическа схема, чиято мощност на потребление е 0,75 – 0,90 kW. Доста скъпа станция за частно стопанство, но друго решение засега не е измислено.

Алтернатива на активната защитна станция – протекторна анод/катодна система. Тази конструкция също има своите недостатъци, но освобождава потребителя от разходи за електроенергия. Прилага се в комплект с резервоари от вносно производство. Принципът на действие на такава система се основава на «прихващането» на активната корозия от метал с повишен електроотрицателен потенциал (например алуминий).

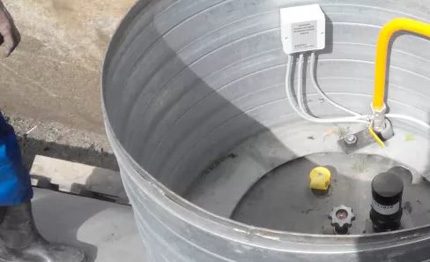

Вариант на електрохимична защита от протекторен тип, използвана с повечето изделия от вносно производство. Тук не се изисква електроенергия, но има необходимост от смяна на работния елемент при износването му.

За двата метода на електрохимична защита са необходими съответните изчисления с акцент върху типа на резервоара, неговите габаритни размери и други фактори. Чрез изчисленията се определя мястото на инсталиране на електрохимичния протектор или мощността на активната катодна защита. На етапа на проектиране на инсталацията на газхолдера този аспект трябва задължително да се вземе предвид.

Протекторните системи изглеждат по-привлекателни от гледна точка на икономия. Но те могат да се прилагат не за всички видове резервоари.

Заземяване и защита от мълния

Функциите на заземяване на газхолдерите по същество могат да се поемат от системите за електрохимична защита. Въпреки това, битовият газхолдер трябва да се защитава индивидуално от мълния във всеки случай.

По отношение на монтажа на инсталацията тук са възможни следните действия:

1. Изработване на заземителния контур.
2. Инсталиране и вкопаване на контура по периметъра на котлована на дълбочина не по-малко от 1,8 м.
3. При необходимост (за подвижни почви) укрепване на контура с арматурни елементи.

Подробна инструкция за това как да се направи заземителен контур със собствени ръце можете да прочетете в този материал.

В крайна сметка, всички монтажни елементи, влизащи в системата на газоразпределителното устройство, трябва да бъдат обединени в общ заземителен контур, за да се осигури по този начин комплексна защита (съгласно ПБ 12-609-03). Стойността на съпротивлението на общия контур се допуска на ниво 10 Ом и не повече.

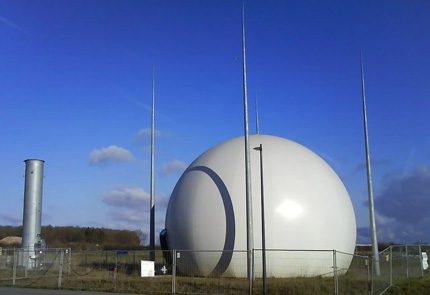

Промишлен газхолдер, надеждно защитен от група мълниеотводи. За случая с битов резервоар обикновено е необходим само един мълниеотвод. Но във всеки случай гръмотевичната защита е задължителна.

Мълниеотводът се инсталира на разстояние не по-малко от 12 m от границата на котлована на газхолдера и се свързва със заземителния контур. Височината на мачтата на мълниеотвода се прави не по-малка от 7 m.

Завършване на инсталирането на газхолдерната система

След изпълнението на всички монтажни дейности по инсталирането на газхолдера, системата трябва да се провери за херметичност. Изпитването под налягане може да се извърши със сгъстен въздух. Стойността на изпитвателното налягане се взема от изчислението на работното налягане на резервоара (в паспорта), увеличено с един път и половина. За постигане на изпитвателното налягане към резервоара се свързва въздушен компресор.

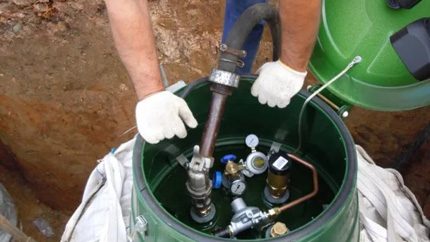

Процес на опресовка на газхолдера, инсталиран на територията на едно от частните стопанства. По същата линия, след пускането на инсталацията в експлоатация, ще трябва да се зарежда в резервоара втечнен пропан-бутан.

Набиране на налягане трябва да се извършва в режим на плавна фаза. При това задължително трябва да се контролира нивото на налягане по манометрите. Един манометър се поставя директно на изходния шуцер на компресора, вторият на горната страна на корпуса на съда.

След достигане на ниво на налягане, съответстващо на изпитвателната стойност, спират компресора, затварят крана на линията за подаване на въздух и оставят системата за 5-6 часа на изчакване. След това проверяват спада на налягане. Ако спадът е повече от 0,5 – 0,8 АТИ, системата има теч. Спад под тези стойности показва задоволителна херметизация.

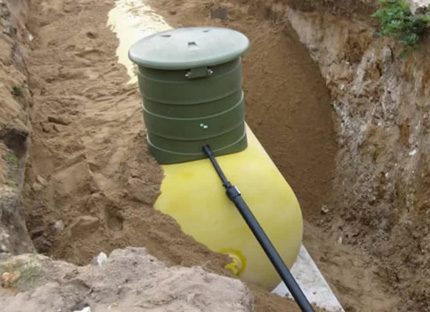

Инсталираният и проверен за херметичност газхолдер се засипва с речен пясък. Засипването се прави до 80% от дълбочината на изкопа. Останалата част се засипва с пръст.

След приключване на пресовката, пристъпват към засипване на изкопа с резервоара. Засипването се извършва с дребен речен пясък до ниво на 0,3-0,5 м под нивото на земната повърхност. След като се извърши засипване с пясък по цялата област на изкопа, насипът се уплътнява внимателно или се оставя да отлежи за 1-2 денонощия.

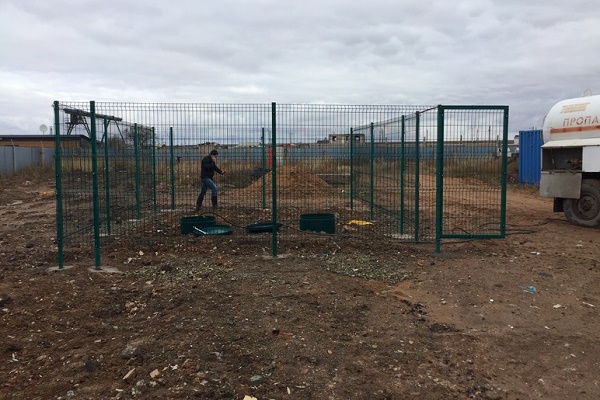

Инсталацията на съд за съхранение и потребление на газ не се счита за завършена, ако не са изпълнени следните работи:

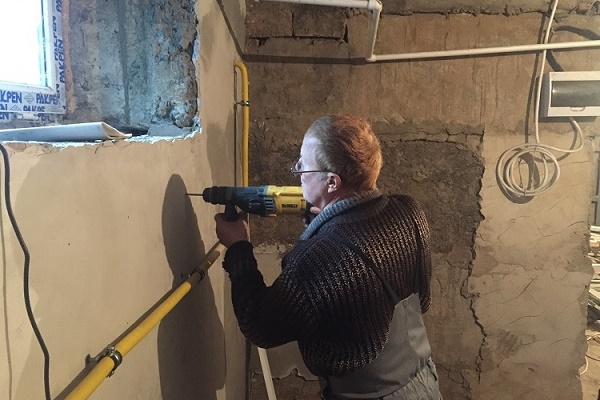

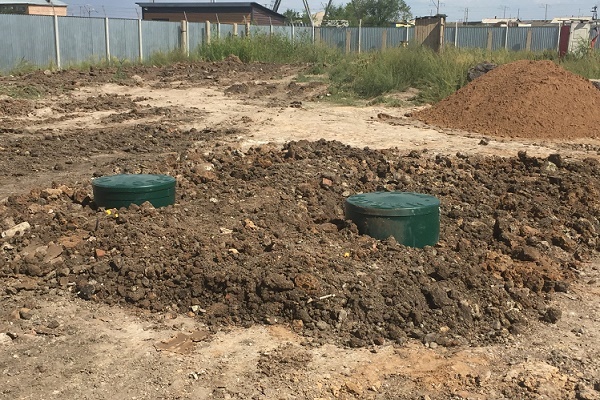

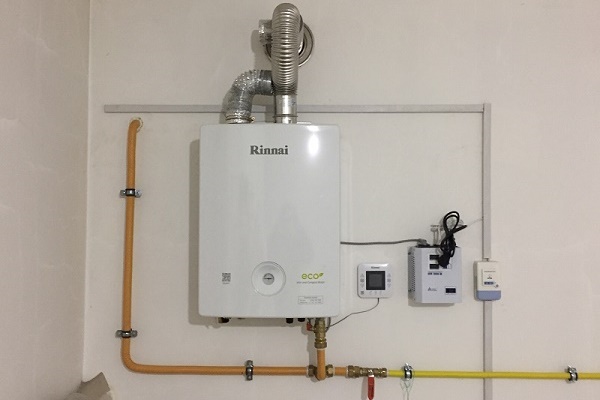

След това останалата горна област на изкопа се засипва със несвързана пръст до нивото на повърхността на цялата територия. Последният етап – пресовка на линията за подаване на газ до сградата. При нормално завършване на пресовката, инсталацията може да се счита за завършена.

Изводи и полезно видео по темата

Кратко и сбито за автономно газоснабдяване на частно домакинство:

Съдейки по описанието на процеса на проектиране и монтаж, обезпечаването на частна къща с автономна газова станция е напълно възможно с малки усилия и с приемливи за семейния бюджет разходи. И доста много собственици на крайградска недвижимост, отдалечена от централизирани газови комуникации, използват такава възможност. Резултатът е очевиден – удобство и повишен жизнен комфорт.

Имате ли практически опит с използване и инсталиране на газхолдери? Или искате да зададете въпрос по темата на статията? Моля, оставяйте коментари, задавайте въпроси, споделяйте опит в блока под статията.
