Как да направим контур за заземяване в частна къща със собствени ръце: схеми за заземяване и монтажен инструктаж

Строителството на къща извън града включва множество електротехнически работи. Сред тях не на последно място е планирането и обустройването на системата за заземяване, която не трябва да се пренебрегва поради причини за безопасност и изискванията на ПТЕЕП.

Да правите заземяване в частна къща със собствените си ръце не е забранено, затова в този материал ще разгледаме подробно основните етапи на проектиране и монтаж на контура.

Значение и необходимост от заземяване

Основата на енергоосигуряването на частната къща е електрическата мрежа, която представлява опасност за живущите, ако не се предприемат някои мерки за нейното отстраняване. Към такива мерки се отнасят двойната изолация на проводниците, изравняването на потенциалите, инсталиране на УЗО и дифавтомати.

Заземяването на електропреносната мрежа също играе важна роля и е предназначено да отвежда появилия се на нежелано място електроток в земята.

Технически това изглежда така: всички електроуредби в дома се свързват помежду си и с предпазните автомати, а след това – със земята, за да има къде да се отведе излишното напрежение в критична ситуация.

Един забит в земята парче армировка или профил не е достатъчно. Заземяването е цяла система от взаимодействащи си помежду си елементи, свързана с други системи.

Тя не може да се монтира, без да се подберат подходящи по параметри детайли и да се извършат предварителни изчисления.

За вграждане на конструкцията в земята е необходимо да се избере малък открит участък земя до дома. Над него не трябва да се издига постройка или гараж, тъй като периодично ще се извършва профилактично или ремонтно отваряне на земята.

Между градските многоетажни сгради и частното жилище съществува разлика в устройството на заземяващите системи.

В многоетажните жилищни сгради шината се намира в етажния електротабло, докато за частна къща заземяващият контур се заравя буквално в земята, тъй като той е разположен наблизо и не изисква големи усилия за монтаж.

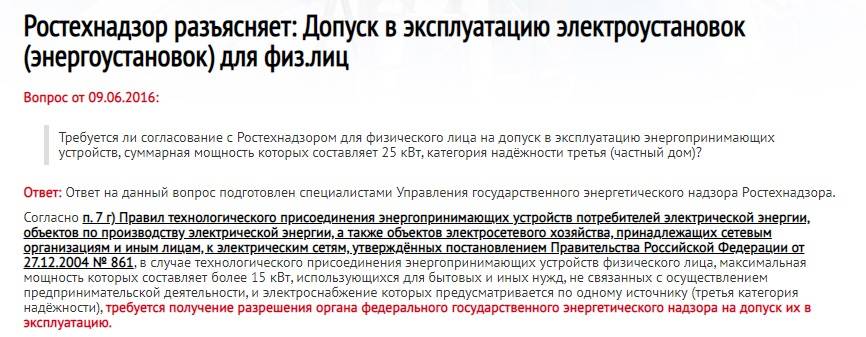

Всички изисквания за проектиране и устройство на заземителната система са изложени в ПТЕЕП 2.7.8. Собственикът на къщата трябва да знае, че приемането в експлоатация на самостоятелно изградената конструкция ще се извършва от организацията доставчик на електроенергия.

Нейните представители веднъж на всеки шест месеца са длъжни визуално да преглеждат надземните видими части на системата, а приблизително веднъж на 12 години да извършват изкопаване на почвата и да проверяват състоянието на подземните елементи.

Избор на система и съставяне на схема

Общо съществуват три системи за заземяване: ТТ, IT, TN, от които последната се дели още на три разновидности – TN-S, TN-C, TN-C-S.

В частното жилищно строителство обикновено се използват схеми на системите TN-C-S или ТТ, като TN-C-S изглежда по-привлекателна, тъй като към нейния монтаж се поставят по-малко изисквания.

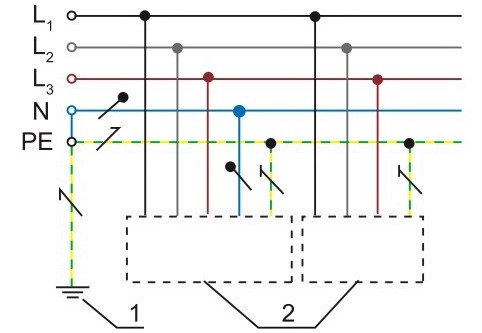

Схема на система за заземяване TN-C-S: 1 – условно обозначение на заземителя на източника на захранване; 2 – токопроводящи части от открит тип. На определен участък от веригата заземяващият проводник се свързва с PEN

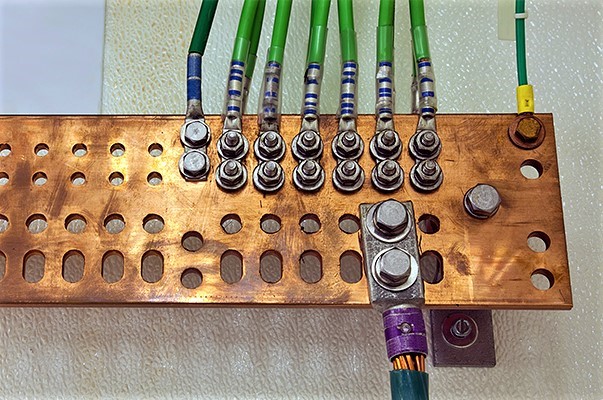

Системата започва от главната заземителна шина, която е инсталирана или в електротаблото на къщата, или в шкафа на входното устройство.

Най-рационално се счита решението, когато заземяването е разположено на опора, пренасочваща електромагистралата към къщата.

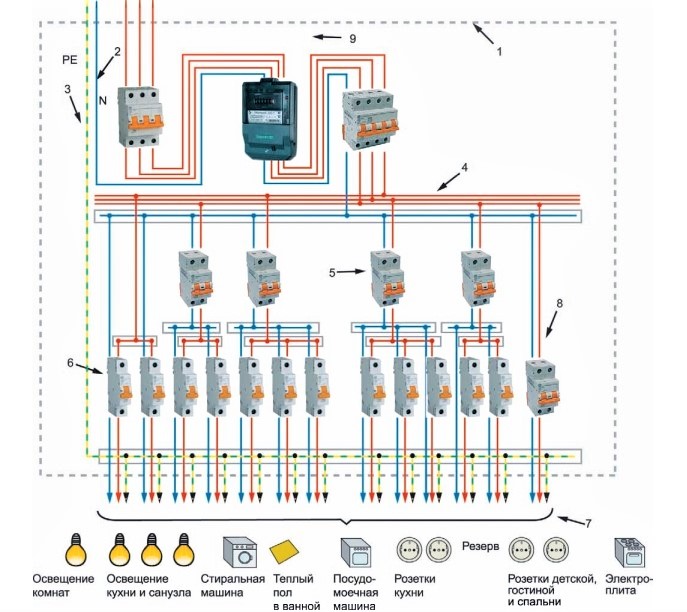

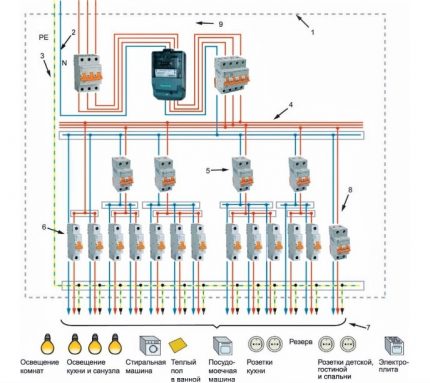

Схема на електробокс с разделени проводници за заземяване и нула: 1 – електротабло; 2 – нулев проводник; 3 – заземяващ проводник; 4 – фазови групови проводници; 5 – прекъсвач за диференциален ток; 6 – автоматични прекъсвачи; 7 – групови вериги; 8 – диференциален автоматичен прекъсвач; 9 – уред за отчитане на електроенергия

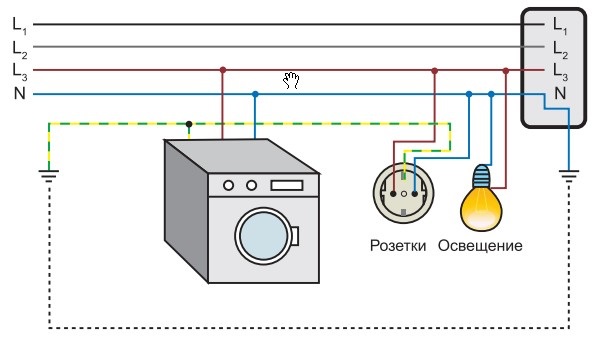

Схема на система ТТ, която коренно се различава по свързването на заземяващия проводник. Той не зависи от източника на електрозахранване, действа в автономен режим.

Система ТТ се използва много по-рядко. С нея се занимават представители на енергоснабдителната организация, а ако собственикът все пак реши да спести и самостоятелно да извърши монтажа, то да удостоверят документите ще дойдат същите служители на Енергоснаб.

Ако все пак рискувате и изберете схема за заземяване ТТ за частна къща, не забравяйте за задължителния монтаж на УЗО!

Инструкции за монтаж на заземяване

Съществуват два начина за сглобяване и инсталиране на подземни заземяващи конструкции. Първият може да се изпълни със собствени усилия, макар че ще трябва да се потрудите и да отделите доста време, а вторият е по силите само на професионалисти, тъй като ще са необходими специално оборудване и умения за измерване на съпротивление.

Вариант 1 — заземяващ провод + заземител

Първо нека разгледаме как да направим заземяване в частна къща самостоятелно, без да прибягваме до платени услуги. Системата се състои от два основни елемента, всеки от които се избира според условията на монтаж.

Заземителен провод – меден проводник с напречно сечение, равно на сечението на фазовата жила. Той с единия край е свързан към шина, разположена в ел. табло, а с другия – към заземител, заровен в земята. Към шината водят също така заземителни проводници от всички електроуреди в къщата.

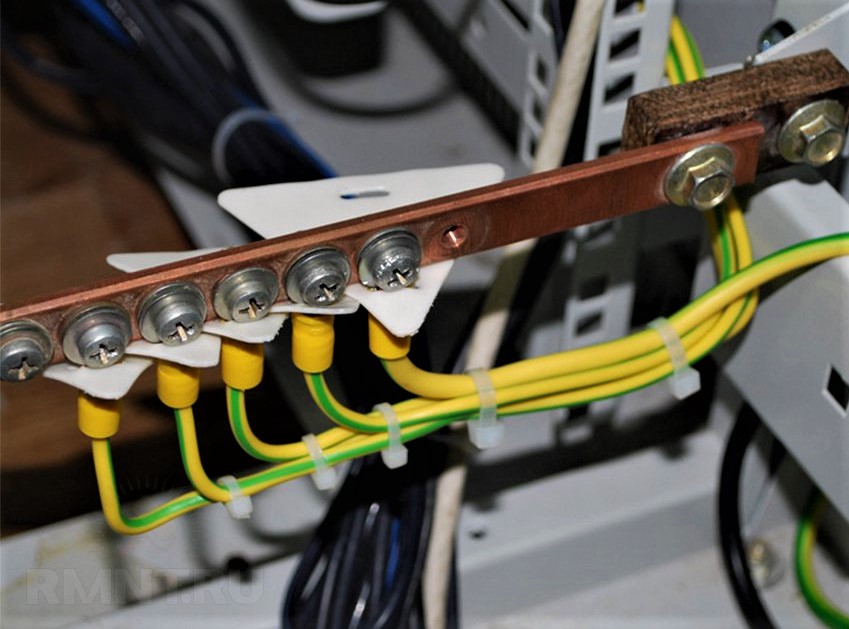

Проводниците «земя» лесно се разпознават по цветовата маркировка – жълто-зелена полимерна изолация. Начинът на закрепване към шината е винтов, чрез поставяне на накрайници.

Заземител – това е конструкция от стоманени елементи, която е в плътен контакт с почвата и служи за изравняване на потенциалите при поява на напрежение.

При проектиране се вземат предвид параметрите на съпротивлението на почвата, изчисляват се размерите на прътите и рамката, както и дълбочината на залагане.

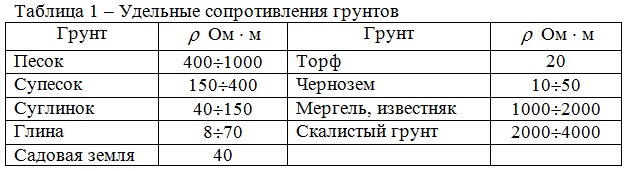

Специфично съпротивление на почвата. Очевидно е, че стойността на УСП на пясък, глина или торф се различава. Колкото по-влажна и плътна е почвата, толкова по-малко обемна ще бъде конструкцията на заземителя.

Съществува универсална конструкция, за създаването на която не е необходимо да се извършват сложни изчисления.

За нейното изработване ще са необходими:

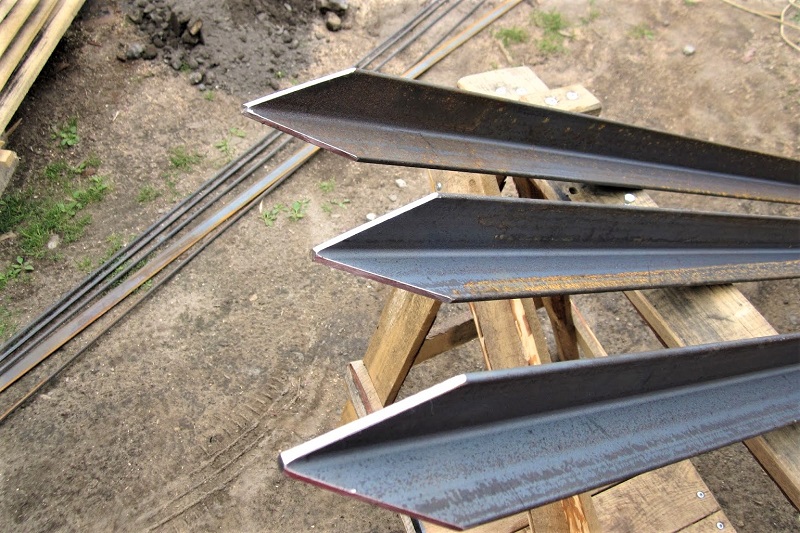

• три 3-метрови ъглопрофила 50×50 мм или стоманена тръба с дебелина на стената 3 мм и диаметър 16 мм;
• три 3-метрови ъглопрофила 40×40 мм.

Също така ще са необходими заваръчен апарат, режещ инструмент, кувалда, крепежни материали, а за земни работи – лопата и кофа.

Поетапна инструкция:

1. Изкопаваме изкоп от къщата до мястото за инсталиране на заземителя. Неговата дълбочина и ширина са около половин метър.

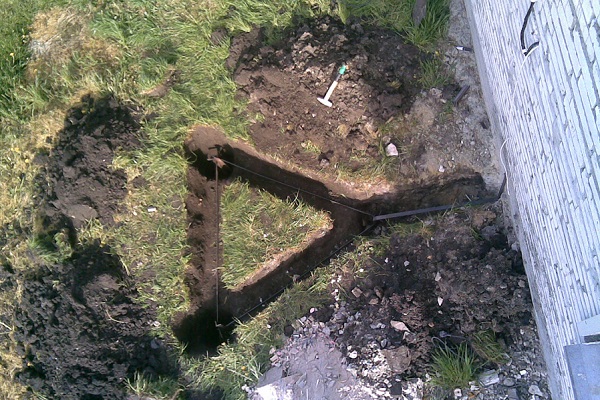

2. Правим маркировка за забиване на прътите (ъглопрофилите) под формата на равностранен триъгълник със страна 3 м.
3. На местата на върховете на триъгълника изкопаваме ямички с дълбочина 50 см.
4. Свързваме ямичките с тесни каналчета по периметъра, за да се получи триъгълник.
5. Забиваме ъглопрофилите 50×50 в земята така, че над нейната повърхност да останат части с дължина около 0,2 м.

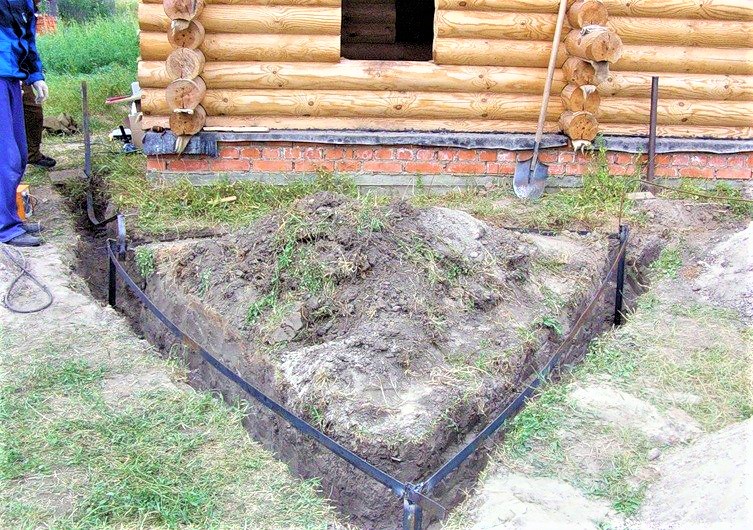

6. Заваряваме три ъглопрофила 40×40 във форма на триъгълник.

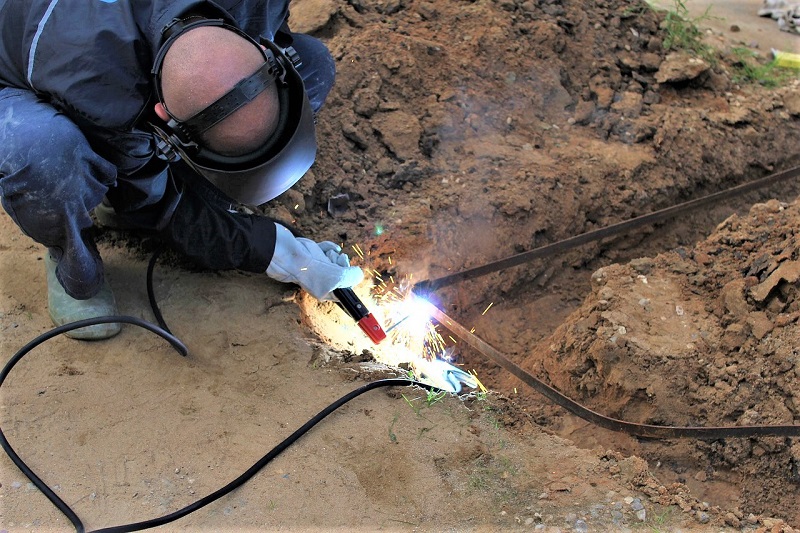

7. Заваряваме триъгълника към ъглопрофилите, забити в земята.

След това свързваме към конструкцията заземителен проводник: запресоваме края му с кръгъл накрайник и с помощта на болт с подходящ размер го завинтваме към отвора, пробит в един от ъглопрофилите.

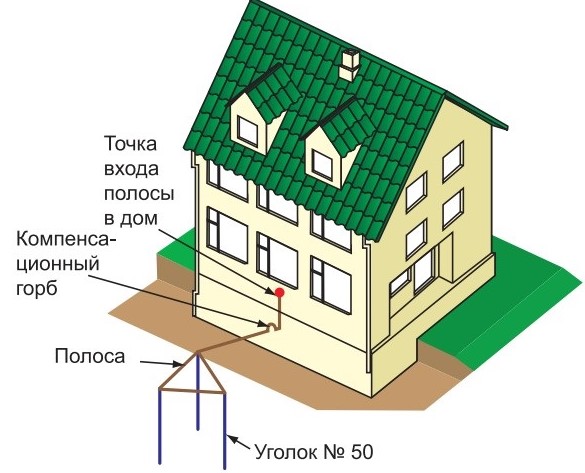

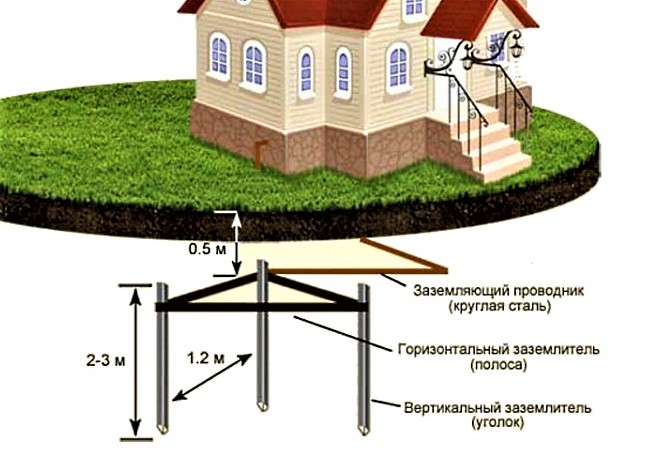

Схема на инсталиране на заземителя. Проводникът води от заровената триъгълна конструкция до къщата и завършва в ел. табло на заземителната шина.

Металните части трябва да се засипят с пръст, по-добре с пясък, а мястото на монтаж на заземителя и проводника да се отбележи с табелка, за да не се повреди при строителни или стопански работи.

Препоръки за избор на части и монтаж на заземителя в почвата:

За стоманените пръти и свързващата ги лента е опасна готварската сол – тя разяжда метала и прави конструкцията негодна. Проследете дали това вещество случайно не е попаднало в почвата до заземителя.

Вариант 2 — модулна шипова система

Ако конструкцията от валцовани метални части може да се направи на ръка, то фабричният прът трябва да се закупи в магазин.

Неговото основно предимство е липсата на трудоемки земни и заваръчни работи, а недостатъкът е в допълнителните разходи за заплащане на услуги на обслужваща организация.

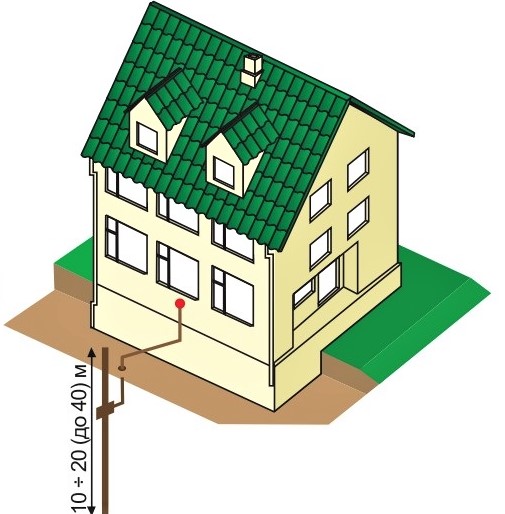

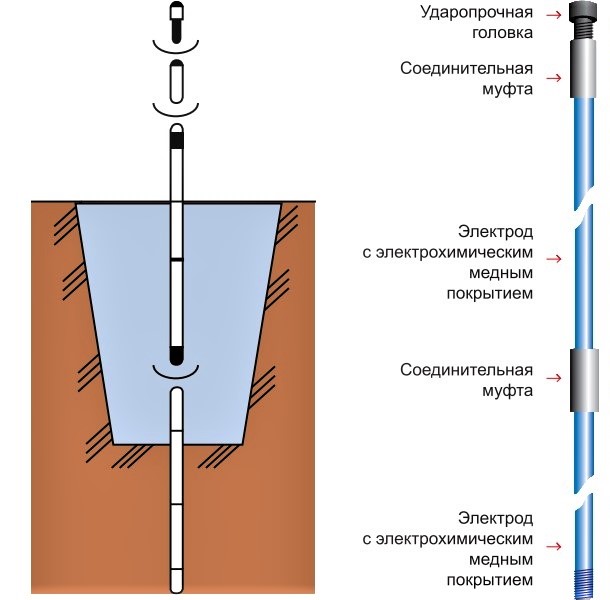

Схема на монтаж на прътовия заземител и неговото устройство. Основните съставни части са глава, стоманен електрод с електрохимично медно покритие и муфи, свързващи фрагментите на електрода.

Голямата дълбочина се обяснява още и с това, че в посочения диапазон обикновено присъстват подпочвени води, които рязко намаляват съпротивлението на устройството, а това е необходимо условие за създаване на заземяваща система.

В самоделната конструкция площта на допир с почвата се увеличава чрез използването на няколко ъгълчета. Тук прътът е само един, затова увеличаването на контакта става за сметка на неговата дължина. Устройството се забива в почвата на дълбочина 20-40 м.

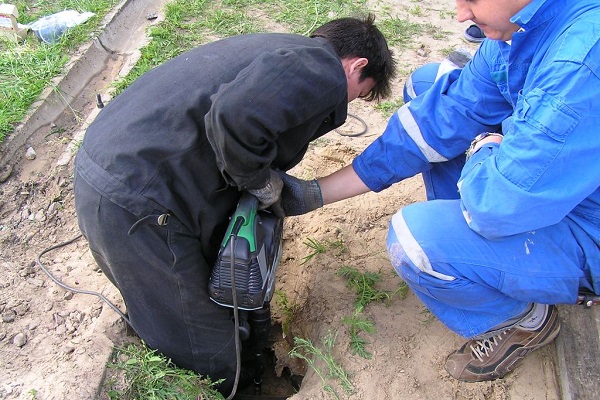

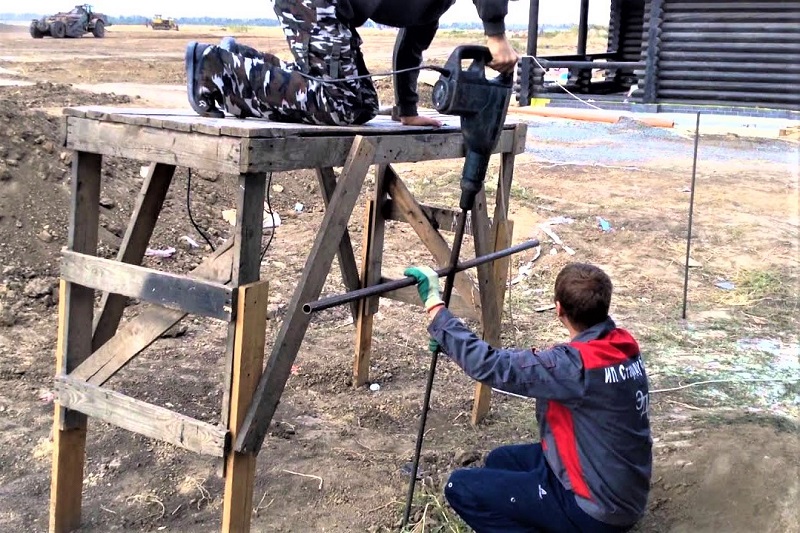

Земните работи се свеждат до изкопаването на една ямка с размери 0,5*0,5*0,4 м. За забиване на пръта с ударна бормашина не се препоръчва, тъй като трябва да се изключи въртенето на главата на пръта. Тук е необходим перфоратор със специална наставка.

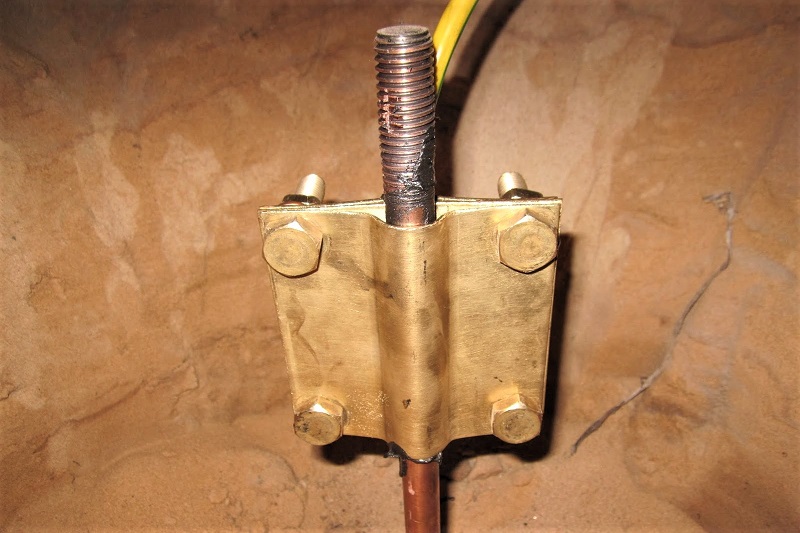

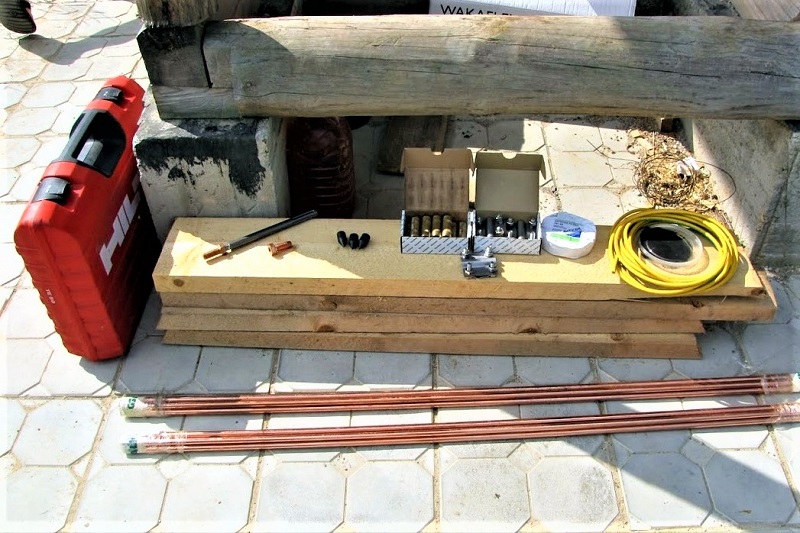

В заводския комплект заедно с пръта има скоба за закрепване на проводника на заземяването, затова процесът на монтаж се състои в забиване на основното устройство и свързването му към проводника.

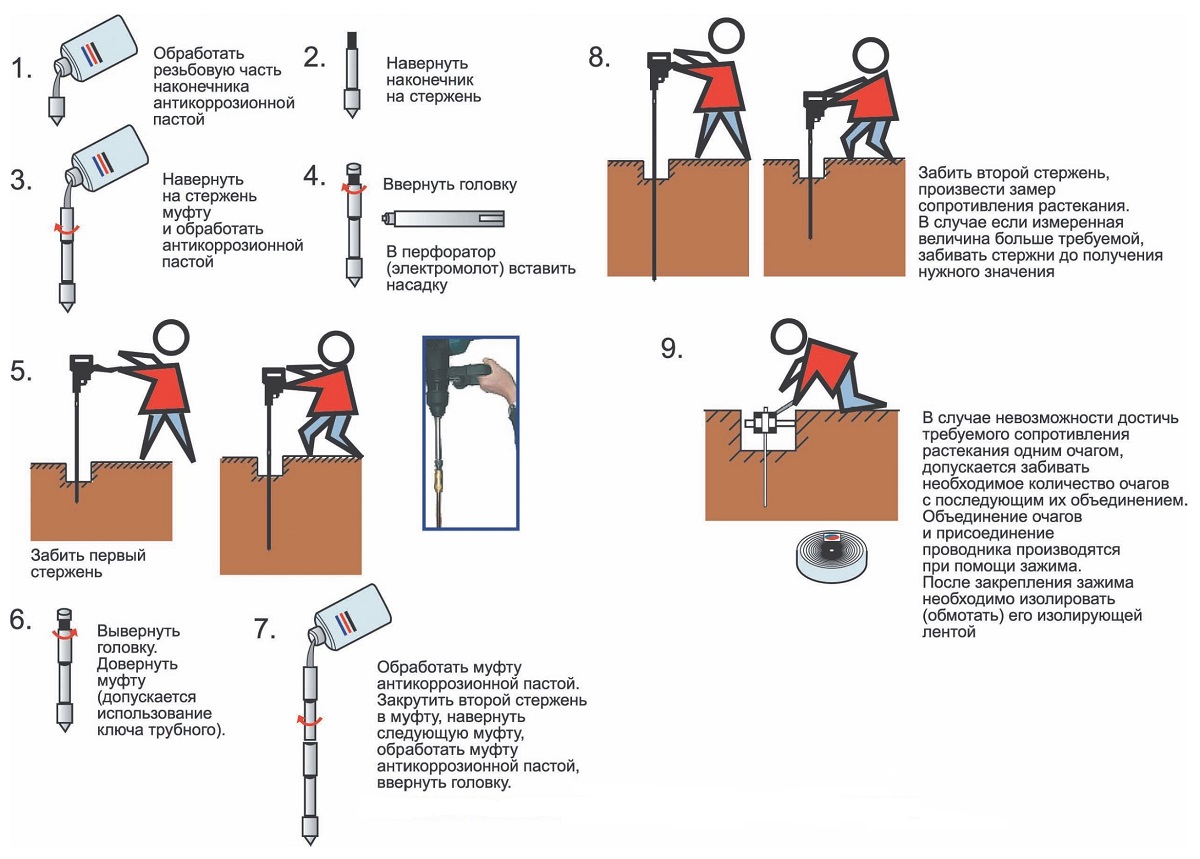

Поетапна инструкция за монтаж на прътов заземител. Извършването на измервания на разтичането с мултицет и изчисляването на дълбочината на монтаж може да извършва само специалист – представител на обслужващата организация.

Съществуват нормативи, които трябва да се спазват в процеса на монтаж:

• за 3-фазна мрежа 380 V – съпротивление не повече от 2 Ом;
• за 1-фазна мрежа 220 V – съпротивление не повече от 4 Ом.

При самостоятелен монтаж за подсигуряване пред проверяващите органи е по-добре да се изчисли точно нивото на залягане на подпочвените води и да се уверите, че заземителят ще се спусне до тази отметка.

При контакт с подпочвените води параметрите на съпротивлението ще се нормализират.

Изводи и полезно видео по темата

Опит от устройството на заземяване със собствени ръце:

Практически съвети за монтаж на заземител от фабрично производство:

Инсталиране на система за заземяване от няколко пръта:

Както виждате, можете да монтирате системата за заземяване както самостоятелно, така и с помощта на екип от поканени електромонтажници – първият начин е евтин, но по-сложен, вторият е скъп, но надежден.

Обаче главното в грамотния монтаж е резултатът, който трябва да направи електропреносната мрежа на дома напълно безопасна за неговите собственици.

Останали ли са ви въпроси относно самостоятелното обустройване на контура за заземяване? Задайте ги долу под статията – нашите експерти и компетентни посетители на сайта ще се постараят да ви помогнат.

Ако сте забелязали неточности или грешки в приведения по-горе материал или искате да допълните статията с полезни сведения – пишете ни, моля, в блока за коментари.
