Как да направим заземяване за газов котел: изисквания към заземителя и инструкция за монтаж

Инсталирането на газов котел ще ви помогне да решите въпроса с отоплението, топлата вода и оптимизирането на вътрешния микроклимат в жилището според вашите нужди. Но за да избегнете повреди и да намалите риска от запалване на газ, монтажът и по-нататъшната експлоатация на такъв мощен електроприбор трябва да се извършват при спазване на всички правила. Съгласни ли сте?

Ние ще ви разкажем как да направите заземяване за газов котел в съответствие със строителните норми и препоръки на ПУЕ. В предложената от нас статия е подробно разгледана технологията на монтажа. Нашите съвети относно избора на материал и изпълнението на предварителните изчисления ще ви позволят да заземите безупречно оборудването.

Защо трябва да заземявате газовия котел?

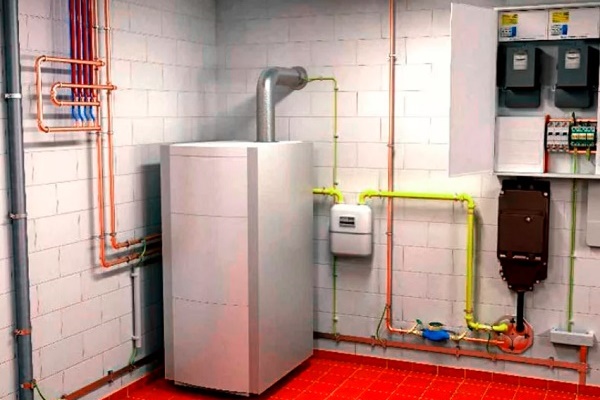

Задължителен елемент от устройството на всеки газов котел е металният корпус, на повърхността на който се образуват статични заряди при свързване на уреда към мрежата.

И ако не се погрижите за «пътищата за оттичане» на електричеството, в един неблагоприятен момент може да излезе от строя цялата електронна част на уреда или отделните ѝ елементи. Например, платката или системата за управление.

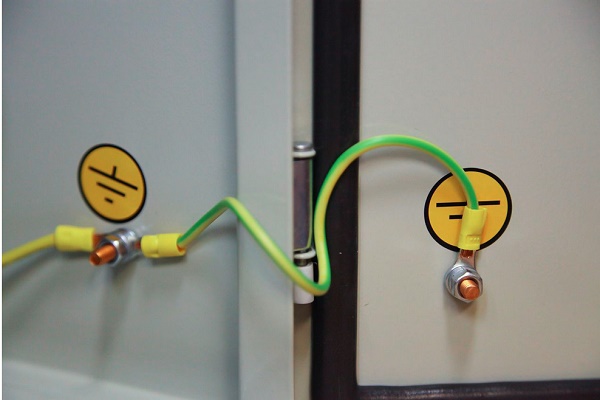

За да не се случи това, котелът се «осигурява» със заземяване – проводник, който свързва електроприбора със заземлителя, а последният – директно със земята. Земята има свойството да «поглъща» електрически ток, затова нейната среда ще бъде гаранция за безопасност от излизане от строя на оборудването при промени на напрежението или къси съединения в мрежата.

Какъвто и вид котел да изберете – газов, твърдогоривен, електрически – правилният монтаж на оборудването е невъзможен без изграждане на заземителен контур.

Заземяването е необходимо, за да:

• Намаляване на взривоопасността на уреда – статичното електричество не рядко става причина за самозапалване на устройства, работещи с газ, при това под налягане.
• Изключване на вероятността от травматизъм – металният корпус понякога «пробива» и при допир човек може да усети поражение от ток от леко изтръпване до мощен заряд с последващ летален изход.
• Предотвратяване на повреда на автоматиката – платките на газовите котли са чувствителни към промени на напрежението, а тяхната подмяна ще струва минимум една трета от стойността на самото оборудване.

Освен това, към котела, работещ без заземяване, ще има много въпроси от инспекторите на газовата служба, които могат да доведат до осезаеми глоби и принудително изключване на уреда. Затова си струва да се оборудва заземителен контур във всеки случай, тъй като става въпрос не само за икономически нюанси, но и за вашата безопасност.

Тънкости на изграждането на контура

Системата за заземяване може да бъде естествена или изкуствена. Към първия вариант се отнасят конструкции от метал или стоманобетон, които директно контактуват със земята. Това може да бъде фундамент на сграда, тръбопровод или други подземни комуникации.

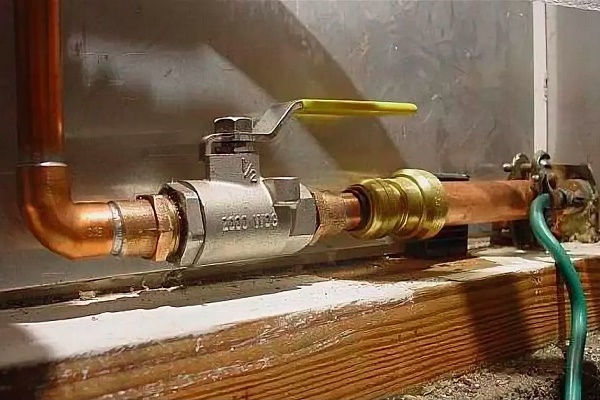

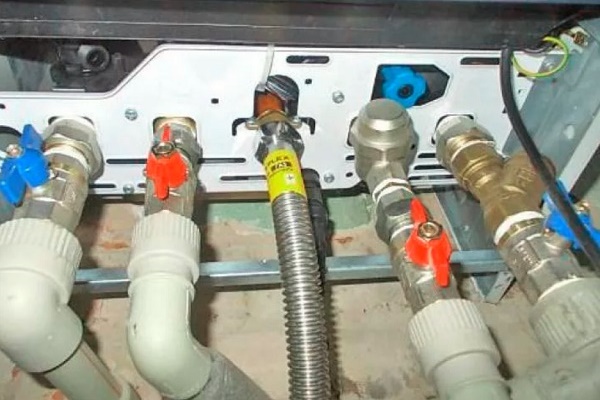

Но за газовия котел естественото заземяване предвижда наличие на минимум два контакта с отделни части на корпуса, като тръбите за канализация, отопление и газопровод в този случай са изключени. Затова при монтажа по-често се използва изкуствена система, чиято организация ще разгледаме.

Какъв материал да изберете за заземлителите?

За изкуствено заземяване като проводници-електроди се използват пръти или тръби, които се свързват помежду си с метални ленти. Те се монтират в дебелината на почвата вертикално, за да осигурят работата на системата дори през зимния сезон, когато горният слой на земята замръзва.

Важно условие – металните елементи не трябва да бъдат защитени от корозия с изолиращ материал.

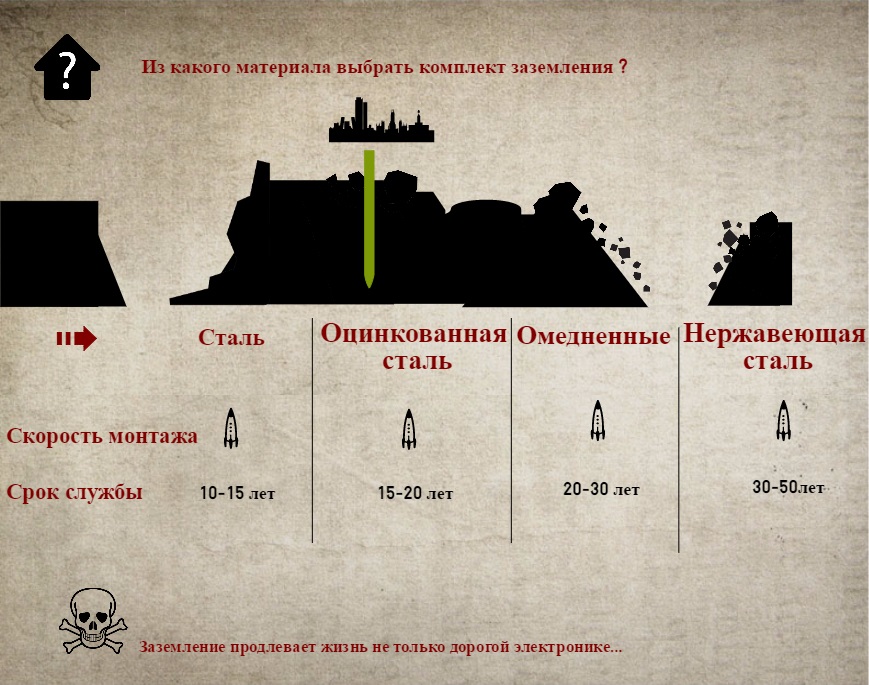

Срокът на експлоатация на заземителния контур до голяма степен зависи от наличието на антикорозионна защита на неговите електроди – най-дълго ще издържат помеднените и неръждаемите елементи.

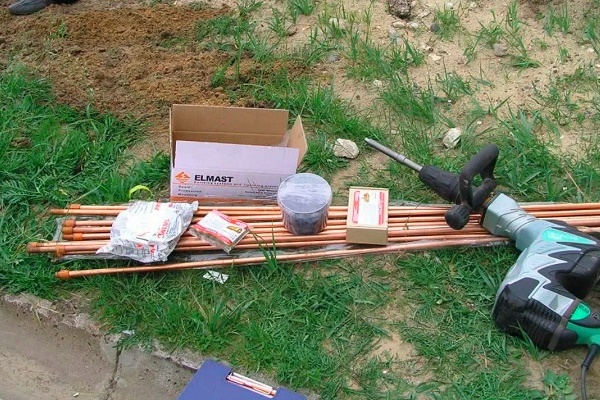

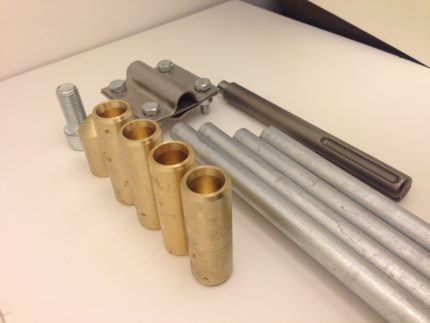

В продажба могат да се намерят и готови комплекти за заземителна система, които се състоят от стоманени пръти (обикновено с медно покритие) и специални заострени накрайници за почва с различна плътност.

В комплекта влиза също антикорозионно средство за обработка на системата преди монтажа и свързващи елементи – месингови муфи, скоби. Основното предимство на такова решение е, че контурът може да се сглоби без заваръчни работи и продължителна подготовка.

Въпреки че контролиращите служби настояват за готови комплекти за заземяване, конструкцията може да се изработи самостоятелно – това няма да бъде нарушение, а ще струва няколко пъти по-евтино.

За да се сглоби система от налични материали, трябва да се вземат предвид няколко важни нюанса:

• Металоконструкциите, предназначени за монтиране в почвата, могат да бъдат направени от профилна тръба, двутаврова греда, швелер, ъгълник.
• Металът на заземителя трябва да бъде защитен от разрушаване чрез поцинковане, помедняване или, в краен случай, с антикорозионна паста.
• Площта на напречното сечение на проводника, който свързва нулевата фаза на таблото със заземителния контур, зависи от вида на метала, от който е изработен. За мед оптималната стойност е 1 см2, за стомана – 7,5 см2, а за алуминий – 16 см2.
• Съпротивлението на заземителя за песъчлива почва не трябва да надвишава 50 Ом, за глинеста почва – максимум 10 Ом.
• Материалите за електродите трябва да се избират и с оглед на съпротивлението на контура. Оптималният вариант – двуинчови тръби или ъгълници с дължина от 2 м и площ на напречното сечение от 5 см2.

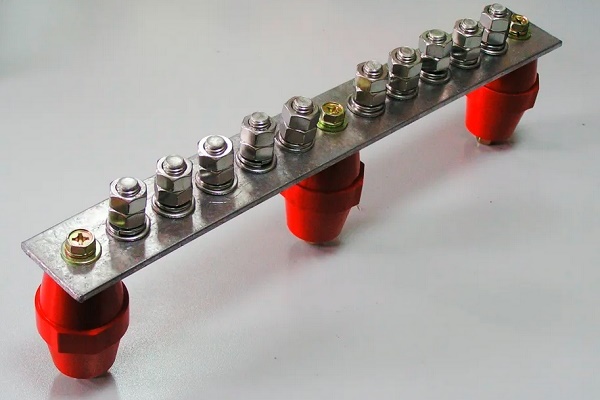

• Заземителната шина се изработва от медна или стоманена лента (алуминий за този случай е забранено да се използва).

Спазването на тези изисквания и правилно извършеният монтаж на заземителния контур ще помогне да се избегнат претенции от страна на инспекторите на газовата служба, независимо от това дали сте използвали готова модулна система или сте я сглобили сами.

Изчисляване на параметрите на контура

В списъка с изисквания за изграждането на заземяването има няколко показателя, чийто алгоритъм на изчисление може да е неразбираем за начинаещ в електротехниката – например колко точно електрода ще са необходими за правилната работа на системата или как да се измери съпротивлението на контура. Нека се опитаме да изясним основните принципи за определяне на тези параметри.

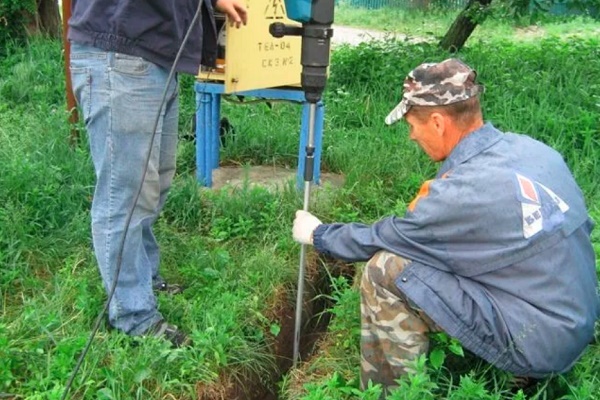

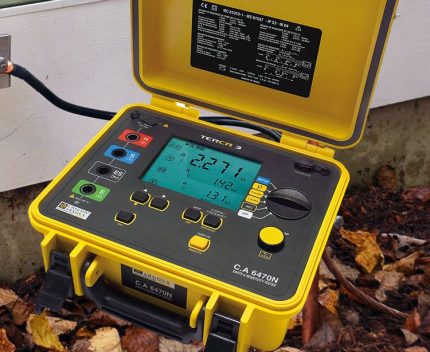

С помощта на специален измервателен уред може да се установи специфичното съпротивление на почвата, на заземителни устройства с всякаква конфигурация и дори наличието на връзка между електродите.

Заземяването се извършва след монтиране на газов котел в къща извън града. Физичните параметри на заземителния контур се подбират основно по опитен път. Такъв практически подход е подходящ за онези, които се страхуват да затънат в сложни теоретични изчисления.

Алгоритъмът за извършване на работите е следният:

• Нека вземем за основа контур във формата на равнобедрен триъгълник от три метални пръта с дължина 3 метра.
• Свързваме проводниците.
• Взимаме омметър (уред за измерване на съпротивление) и измерваме стойностите за контура. За идеална се счита стойност от 4 Ом.
• Ако полученият резултат значително надвишава оптималната стойност, добавяме още един елемент към контура и отново проверяваме съпротивлението. Продължаваме, докато не получим идеалната стойност или поне максимално допустимата за контура на котела стойност от 10 Ом.

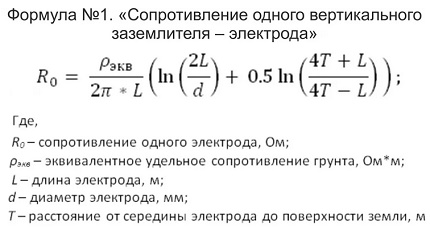

Но необходимото количество електроди може да се определи и с помощта на формули, като се изберат подходящите варианти за конкретния случай.

По тази формула може да се установи съпротивлението за един електрод, ако почвата в участъка, където се намира къщата, е еднородна, а не е слоеста.

Във формулата трябва да се постави средната стойност на специфичното съпротивление в зависимост от типа почва, в която ще се намира заземителят:

• влажен пясък – 500 Ом*м;
• твърда песъчливо-глинеста почва – 300 Ом*м;
• глинесто-песъчна смес – 150 Ом*м;
• глинесто-песъчлива почва – 100 Ом*м;
• полутвърда глина и чернозем – 60 Ом*м;
• градинска почва – 40 Ом*м;
• твърдопластична глинесто-песъчлива почва – 30 Ом*м;
• торф – 25 Ом*м;
• пластична глина и солончак – 20 Ом*м.

Най-малко подходящи за инсталиране на заземителен контур са камъкът и скалистата почва. В този случай ще трябва да се изгради изкуствен насип.

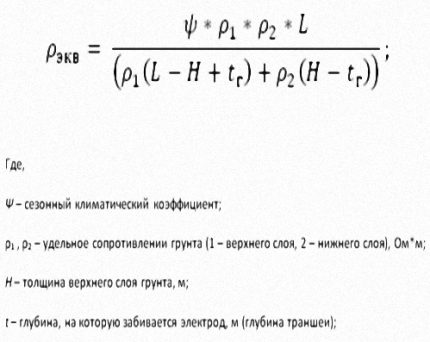

За нееднородна почва изчисляването на съпротивленията за един електрод ще бъде по-сложно, но и това е възможно да се направи, като се въведат вашите данни в посочената формула.

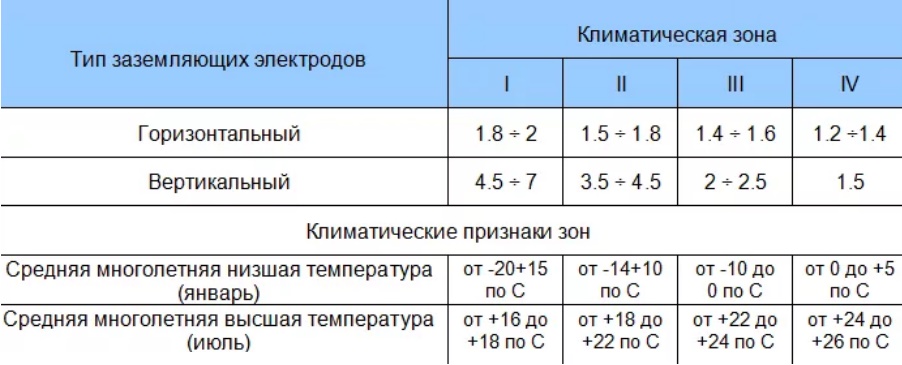

Стойността на сезонния климатичен коефициент на съпротивление на почвата зависи от местността, където се намира вашият дом. Условно ги разделят на 4 групи.

Корекцията на климатичните особености е особено важна за местности със студени зими, тъй като в замръзналата почва ефективността на заземяването значително намалява.

Съществуват и по-сложни алгоритми за точно определяне на параметрите на електродите и дори специални програми за техните изчисления. Но за коректната работа на газовия котел ще бъде достатъчно да се следват общите препоръки за изграждане на стандартен контур на заземяване.

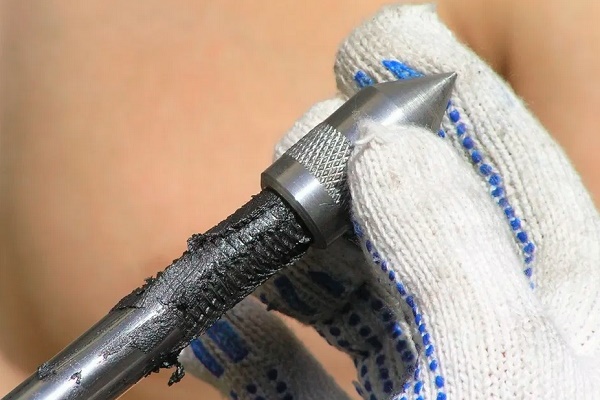

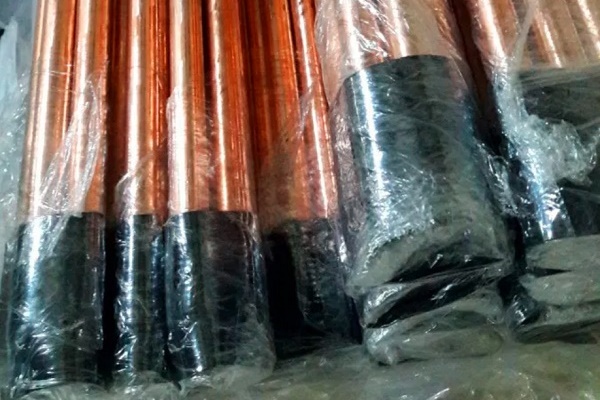

Използването на заземители от омеднена стомана позволява изграждането на системи в почви с всякакви физико-механични свойства:

Монтаж на системата за заземяване на котела

За монтажа на контура ще е необходимо да се отдели свободно място, което се намира на разстояние не по-близо от един, но не по-далеч от 5 метра от фундамента на къщата.

Това място впоследствие не може да се използва за изграждане на различни пристройки, за засаждане, а и изобщо е небезопасно човек да стои на него, тъй като в случай на активиране това може да завърши с летален изход. Затова е добре да се огради контурът с бордюр и да се облагороди мястото с някаква композиция от камък или да се украси с градинска скулптура.

Проектиране и подготвителни работи

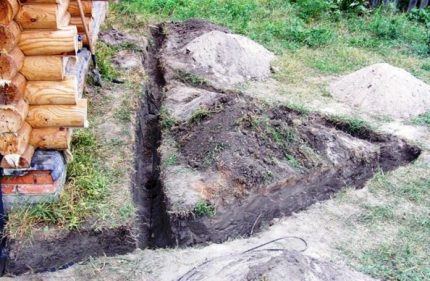

За да се извърши заземяване на газовия котел, първо на определения участък се начертава макет на бъдещия контур. Най-често се използва схема, която предполага разполагане на заземителите по страните на равнобедрен триъгълник.

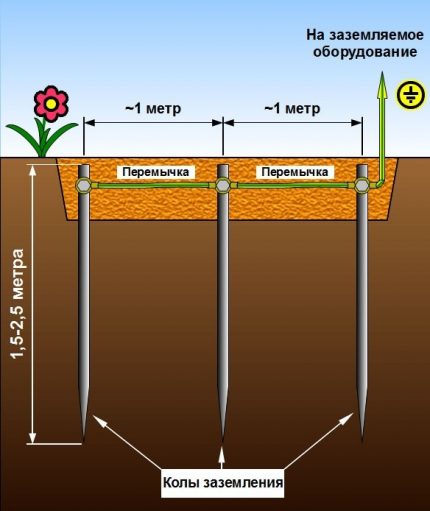

Но контурът може да бъде и във форма на линия, квадрат или многоъгълник – всичко зависи от изчисленото количество електроди и местоположението на самата сграда.

Въпреки че традиционно при изграждане на контура се избира равнобедрен триъгълник със страни 0,5–2,5 м, при недостиг на свободно място до къщата системата може да бъде и линейна.

За сглобяване на самоделна конструкция ще са необходими следните инструменти:

• заваръчен апарат за свързване на металните елементи на системата;
• ъглошлайф за рязане и заостряне на тръби или пръти;
• перфоратор или бормашина за прокарване на заземителния кабел в къщата.

Освен това е необходимо да се подготви инструмент за копаене. Минималният набор, който със сигурност ще се намери в запасите на собствениците на частна къща, е щикова лопата и тежко чук. Но ако на парцела има твърда почва, по-добре е да се вземе ямобур или мотобур, които значително ще улеснят «дълбочинния» етап на работата.

Инсталиране и свързване на контура

Сега нека разгледаме стъпка по стъпка как да направим контур с триъгълна форма за заземяване на газовия котел. За начало трябва да се изкопаят траншеи по линиите на предварително начертания макет. Оптималната ширина на всяка канавка е 35-40 см, дълбочината – 50-70 см. От най-близкия до къщата връх на триъгълника се прокарва права траншея до основата.

Триъгълната схема е проста и надеждна, тъй като дори при повреда на металната преходка между прътите тя ще продължи да функционира от другата страна

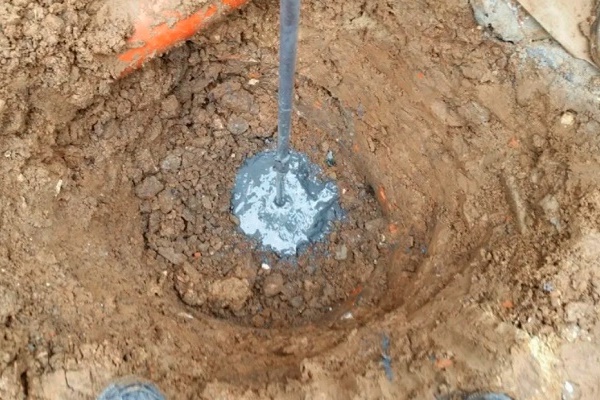

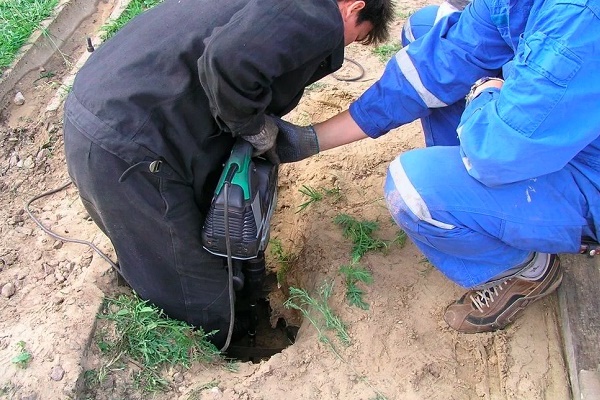

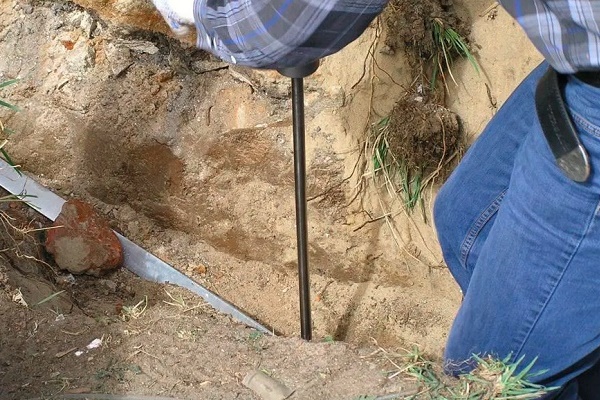

С помощта на чук или ямобур по върховете на триъгълника вертикално се забиват електродите – стоманени проводници от тръби или ъгълчета. За да се улесни този процес, може предварително да се заточи с ъглошлайф долният край на всеки отрязък.

Трябва да се монтират на такава дълбочина, че разстоянието от дъното на траншеята до горния край на проводника да бъде в границите на 15-20 см (т.е. впоследствие цялата конструкция ще бъде покрита със слой почва от 30-55 см).

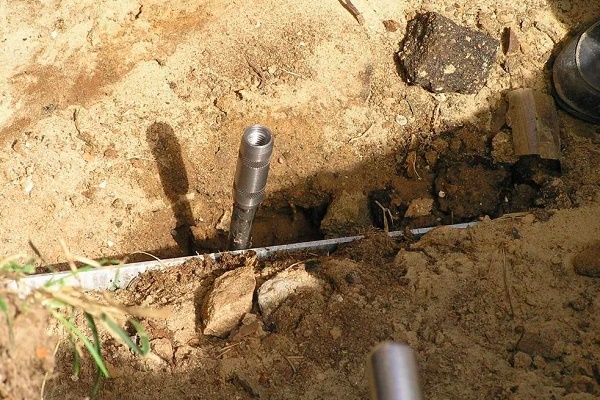

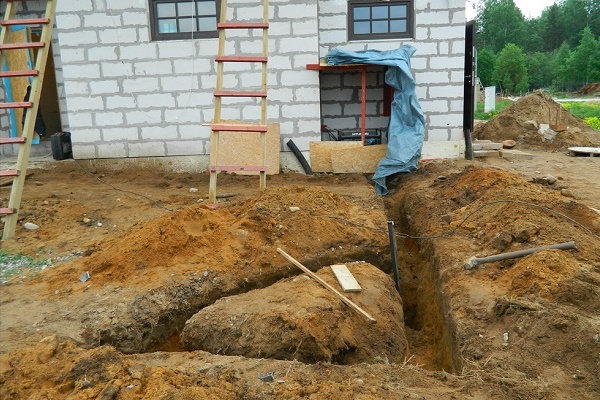

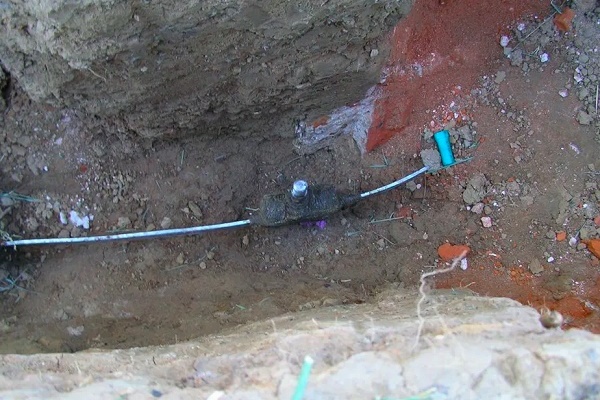

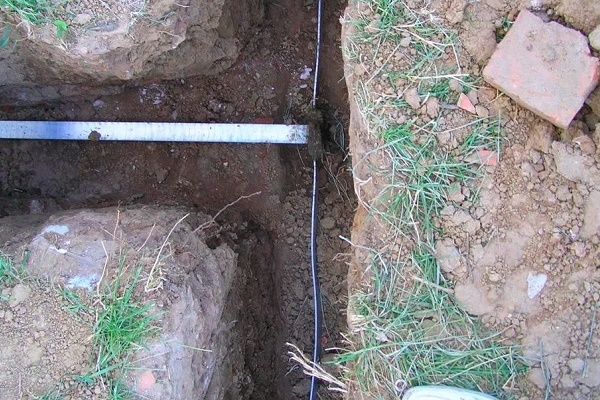

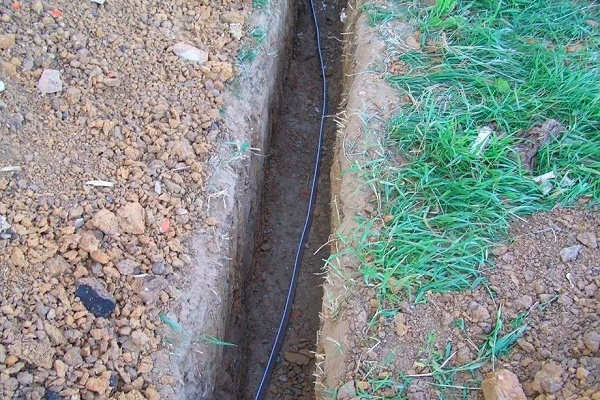

След това е необходимо електродите да се свържат помежду си. Поставете по траншеите, изкопани по страните на триъгълника, стоманен проводник с напречно сечение 4,8-5 см2 или лента с ширина 4 см и дебелина не по-малко от 4 мм.

Цялата процедура за изграждане на заземителния контур включва няколко стандартни стъпки:

Готовите комплекти за заземяване могат да се свързват с болтове, предвидени в комплекта. А за самоделни конструкции най-добрият вариант е точково заваряване.

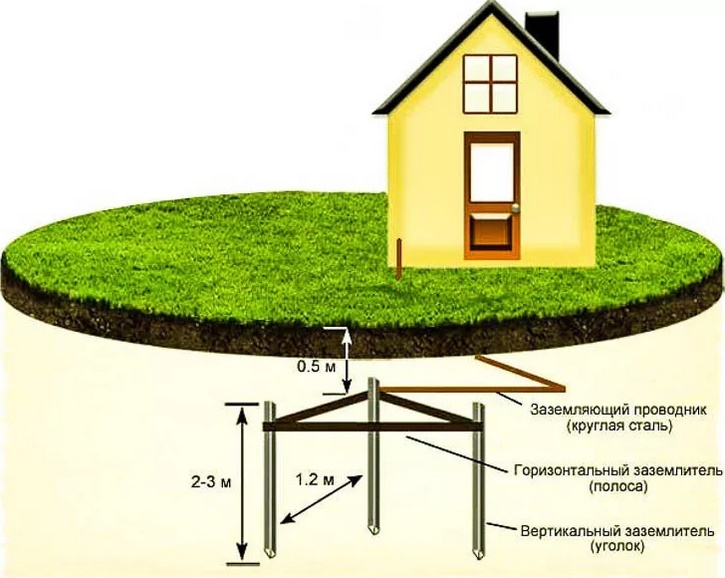

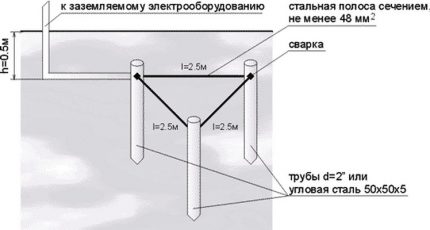

Илюстративна схема на изграждане на заземителен контур за газов котел, за чието изработване са използвани стоманени ленти и три електрода

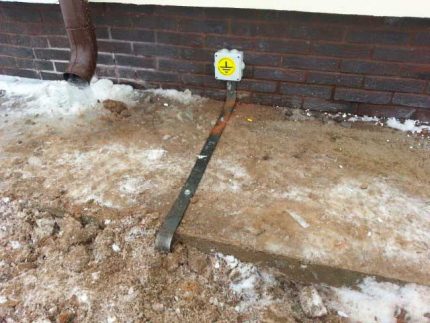

След това трябва да се завари към стоманения проводник хоризонтална метална лента, която ще бъде изведена по изкопа до предвиденото място за вкарване на заземлението в самата сграда. Тя се издига над нивото на настилката приблизително с 50 см (може да се използва и стоманен шип).

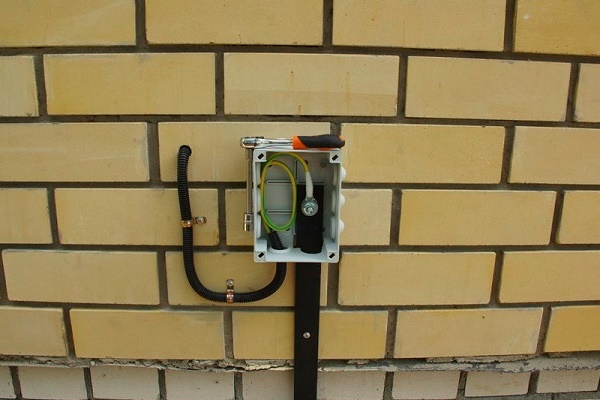

Сега трябва да се внесе заземлението в къщата. За целта с помощта на перфоратор в стената се прави отвор, през който се прокарва меден проводник. Към лентата се заварява болт М8. Медният проводник се закрепва с единия край към клемата на заземителната шина, а с другия – към металната пластина на цокъла.

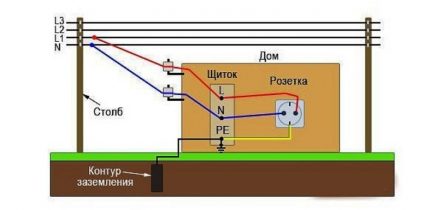

Схема на свързване чрез трижилен проводник към контура и стълба на електропровода (за организирането на такова свързване задължително трябва да се получи разрешение от местните електроразпределителни мрежи)

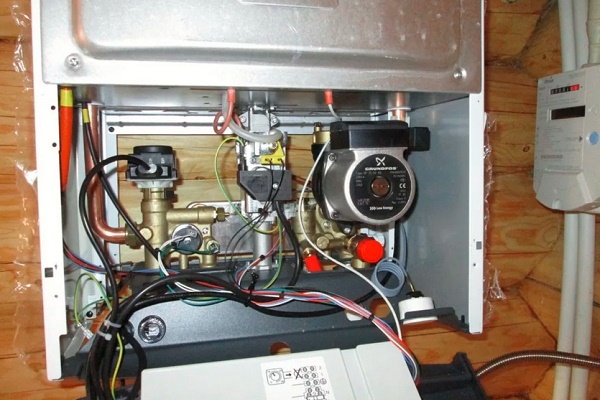

След това газовият котел се свързва към таблото чрез индивидуален защитен автоматичен прекъсвач с помощта на трижилен проводник. Допълнително се препоръчва да се инсталира стабилизатор на напрежението.

Как да проверите работата и да получите акт за заземяване?

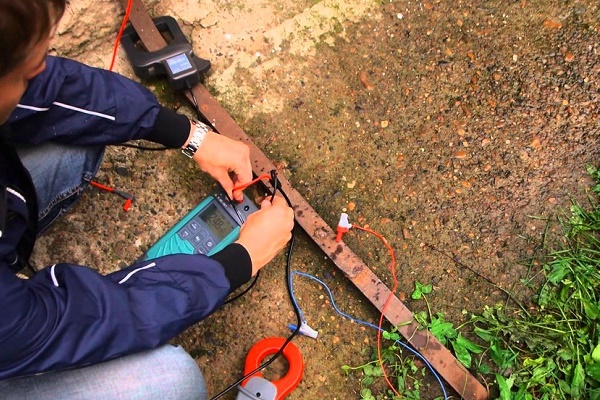

С помощта на измервателен уред разберете съпротивлението на разтичане на тока по контура. Ако резултатът от измерването на съпротивлението на заземлението не надвишава максимално допустимата стойност от 10 ома, тогава може да се засипват изкопите.

Ако се открият отклонения – добавете необходимия брой електроди, уверете се, че съпротивлението е в норма. Заземлението е готово, може да засипете контура и да извикате инспекция.

За да засипете изкопите със заземителите, използвайте само хомогенна почва, без примеси от камъни и строителни отпадъци, а мястото на вкарване на системата в къщата покрийте от валежите с PVC кутия

Между другото, съществува още един начин за проверка на работоспособността на системата. За целта ще е необходима обикновена крушка с мощност 100 W (или повече), която се завива в патрон с удължител. След това единият край на удължителя се свързва към една от хоризонталните стоманени ленти, разположени от страните на заземителния триъгълник, а другият – към фазата на 220 волта.

Сравняваме резултата:

• Лампата свети ярко, сякаш е свързана към контакт – контурът работи.
• Лампата свети, но светлината е слаба или мига – заварете отново съединенията на конструкцията.
• Лампата не свети – трябва да се провери целостта на цялата схема, като се започне от качеството на заварката до захранването към таблото.

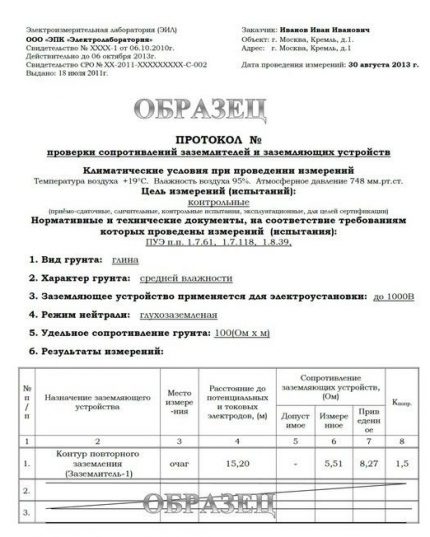

Представителите на контролните органи обикновено се ръководят при проверката на готовността на оборудването за експлоатация от препоръките на ПУЕ, посочени в точки 1.7-1.8. Те определят съпротивлението на почвата и на заземителния контур, правилността на свързването към таблото на газовия котел и други параметри.

Без акта и протокола за проверка от газовата служба може да откажат присъединяването на вашата къща към газовата мрежа

Ако всички показатели са в норма, се издава акт за заземяване. Той представлява набор от техническа документация, включващ отчет за проведените изпитвания с посочване на списъка на използваните измервателни уреди, свидетелство за регистрация на лабораторията, протокол за проверка на веригата между заземителния контур и котела, както и дефектен лист.

С особеностите на заземяването на ваната в апартамент в многоетажна сграда ще ви запознае следващата статия, която ви съветваме да прочетете.

Изводи и полезно видео по темата

И накрая ви предлагаме подборка от видеоматериали, от които можете да получите нагледна представа за това как безопасно да заземите газов котел в частен дом.

В този видеоклип можете да видите изграждането на заземителен контур от 4 пръта със задача да се постигне съпротивление до 7 ома:

Още един вариант за изграждане на контур за газов котел в частен дом, свързан от стълб:

Системата за заземяване е важен етап, който не бива да пренебрегвате при монтажа на газов котел. И ако не сте сигурни, че ще можете правилно да инсталирате и свържете контура към таблото, по-добре да не рискувате и да се обърнете към строителите, защото на карта са поставени не само запазването на скъпото оборудване, но и най-важното – вашата безопасност и дори животът.

Разкажете ни как изградихте система за заземяване на вашия извънградски парцел. Не е изключено да имате информация, която ще бъде полезна за бъдещи самостоятелни монтажници на заземителни системи. Пишете, моля, коментари, публикувайте снимки по темата и задавайте въпроси в блока по-долу.
