Заземяване на вана в апартамент: защо и как правилно да заземяваме ваната

Поради факта, че в санитарното помещение електроприборите постоянно са в условия на повишена влажност, банята се счита за едно от най-опасните места в апартамента от гледна точка на техниката на безопасност. Всеки електрически уред може да стане причина за «изтичане» на ток.

А ако някой се докосне до предмет под напрежение, последствията могат да бъдат плачевни. Заземяването на ваната в апартамента е проста процедура, но може да спаси живота и здравето на човека. Именно този въпрос ще разгледаме в нашата статия. Подробно ще разгледаме причините, поради които е необходимо да се прави заземяване.

А също така ще предоставим подробна инструкция за самостоятелно заземяване на ваната, като допълним материала с нагледни снимки и видеопрепоръки.

Какво е заземяване и защо е необходимо?

Преди да пристъпите към работа, трябва да се запознаете с теоретичната част на въпроса. Какво означава самото понятие «заземяване», наистина ли е толкова необходимо и защо този въпрос стои толкова остро именно в банята. Тези знания ще помогнат да разберете дали наистина трябва да заземявате ваната в апартамента.

Обяснение на понятието «заземяване»

Електрическият ток е доста опасна вещ, особено при неумело боравене с него. Струва ли си да споменаваме, че в съчетание с вода напълно безобидни електроприбори излизат извън контрол и стават смъртоносно опасни.

От курса по физика знаем, че токът винаги се движи по пътя на най-малкото съпротивление. Задачата на заземяването е да действа така, че дори при неочаквана повреда на електроприбор, човекът, който се намира в този момент около него, да не пострада.

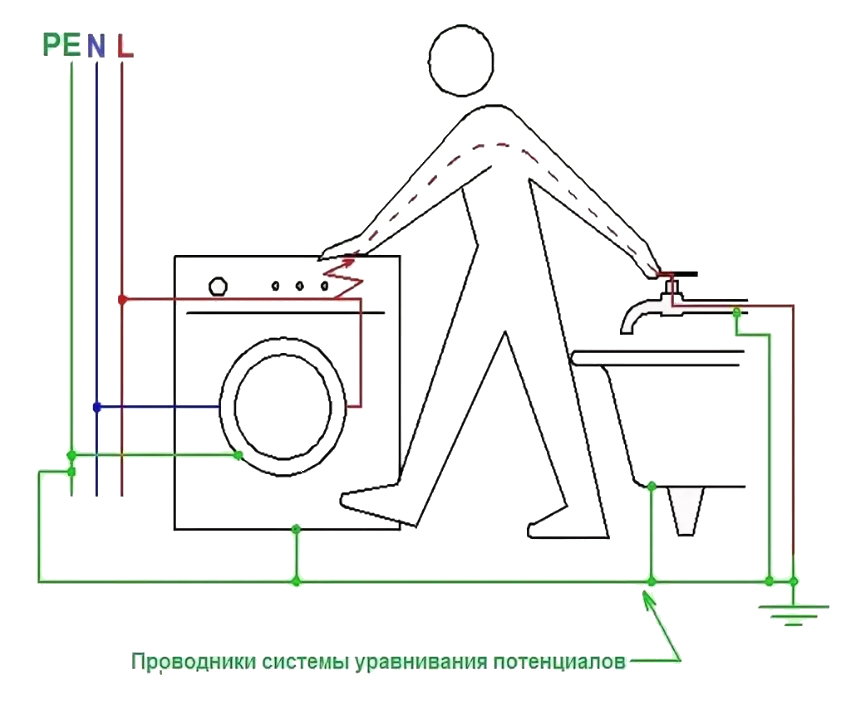

Ако се хванете с една ръка за «0», а с другата – за фазата, тялото ще стане проводник между различни потенциали и през него ще протече ток

Земята може да изпълнява ролята на нулев потенциал. Това свойство дава възможност за безопасно ползване на електричество в бита. «Да се заземите» – означава да свържете мрежата на електропроводката със земята чрез подходящ проводник.

Често в апартаментите е доста сложно да се извърши такава операция, особено във високите сгради. Използват друг метод – зануляване.

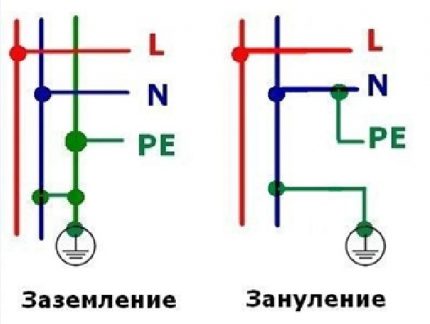

Зануляването изпълнява същата функция като заземлението, но отвежда тока не към земята, а към «0». Тоест корпусът на уреда е свързан с нулата и в случай, че ток пробие на корпуса, настъпва късо съединение и избива автомата.

Това е доста популярен метод, но има съществен недостатък. Автоматът не реагира моментално. Тоест между теоретичния токов удар и избиването на УЗО минава известно време, макар и само части от секундата. Ако напрежението е високо, а пътят на електрическия ток преминава през сърцето, дори секунда може да бъде фатална.

Много по-безопасно е все пак да се заземява, макар че това е по-трудно от гледна точка на изпълнението. Потенциалите във веригата, образувала се в момента на пробива (между фаза и земя), се изравняват моментално и на човека не му грози опасност.

Защо трябва да се заземява ваната в апартамента?

Изхождайки от гореказаното, заземяването на уредите в банята е обичайна мярка за безопасност, която трябва да се извършва по подразбиране. За съжаление, в съвременните апартаменти рядко се среща правилно заземяване. Не всички разбират напълно какво е това и защо е необходимо именно в банята.

Преди, когато водопроводните тръби бяха изключително метални, въпросът със заземяването изобщо не се поставяше. Всички вани без изключение бяха по един или друг начин свързани с тръбопровода, а той от своя страна отиваше под земята, създавайки по този начин онова заземяване.

Сега се отказват от стоманените тръби в полза на пластмасовите. Дори ако все още имате метална тръба, не можете да сте сигурни, че съседите отдолу не са сменили своята част от щранга, прекъсвайки по този начин веригата. Затова е по-добре да се презастраховате и да обезопасите себе си и семейството си.

Ако сте решили да заземите ваната си, струва си да разгледате варианта за свързване и на останалите опасни повърхности и уреди към земята: тръбопроводи, бойлери и други.

Освен това, в онези времена, когато се строяха многоетажни жилищни сгради, в банята практически нямаше електроуреди. Дори обикновен контакт беше рядкост.

В днешно време в средностатистическата баня могат да се преброят около 5 постоянно действащи електроуреда:

• електрически бойлер;
• перална машина;
• сушилня за кърпи;
• сешоар;
• електрическа самобръсначка.

Всеки от тези и други уреди може да стане причина за поява на напрежение върху корпуса му. Последиците могат да бъдат плачевни. По-добре е да не пренебрегвате устройството за заземяване още преди възникването на опасни ситуации.

Особености на заземяването на вани от различни материали

Стоманените или чугунените вани са отлични проводници. Именно тези модели трябва да се заземяват на първо място. Ваните от стар образец се свързват със заземяващ проводник към металната крачка. За целта в последната се пробива отвор и се поставя специална пластина – заземяваща преходна планка.

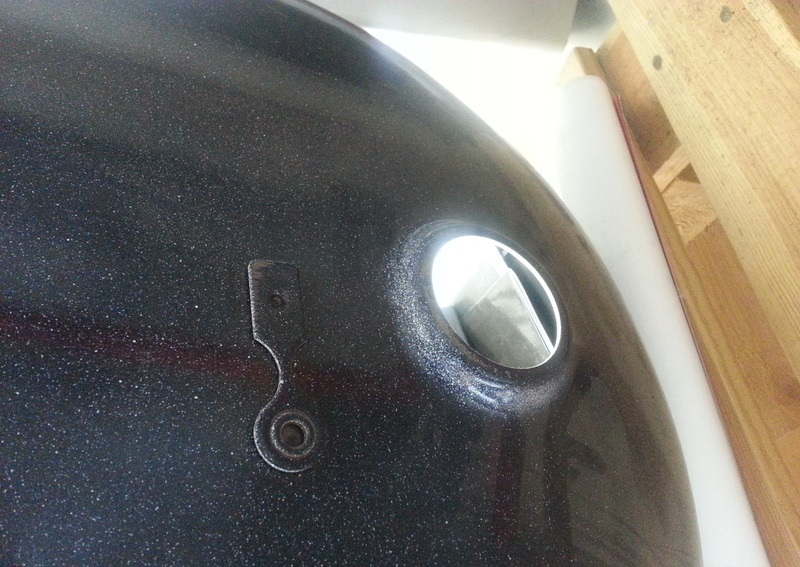

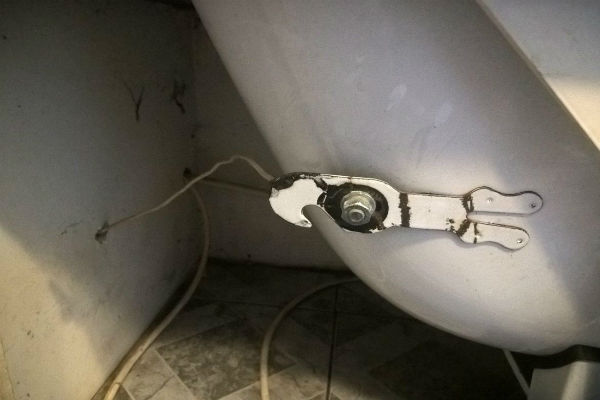

По-съвременните модели вече са оборудвани с накладка на корпуса – заземителен лепест – още на етапа на пускане от завода.

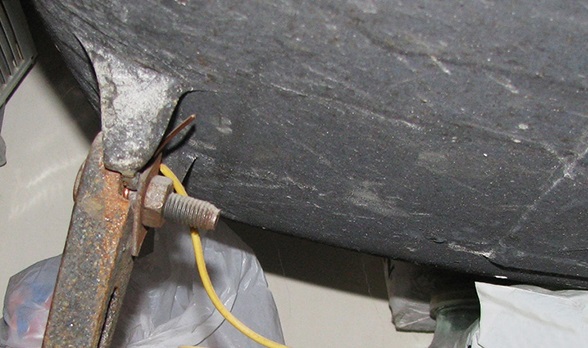

Заземителната превръзка трябва да бъде добре заварена или завинтена към ваната. Лошият контакт между заземителния проводник и повърхността на купата може да доведе до това, че заземлението да не проработи.

Акриловата вана е направена от полимерен материал, който сам по себе си не е проводник на електрически ток. Въпреки това акрилът има свойството да натрупва статично електричество.

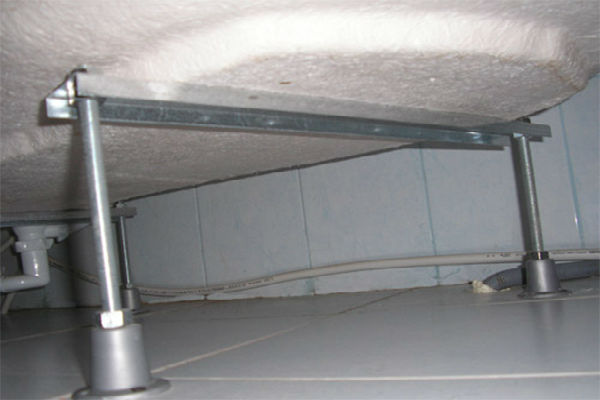

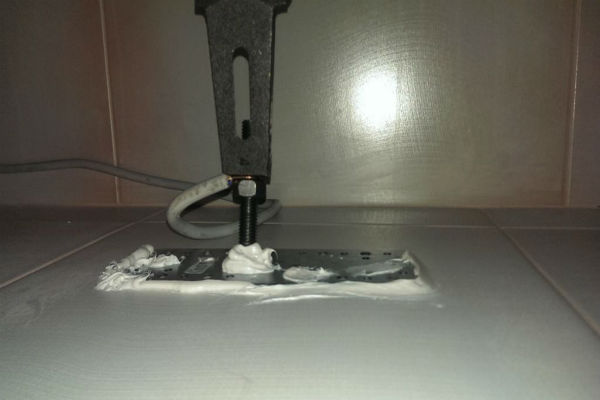

Някои модели са конструирани по такъв начин, че купата се държи благодарение на стоманена или алуминиева рамка, която задължително трябва да се заземи.

Няколко навивки от меден многожилен проводник, увити няколко пъти около предварително почистена тръба за водоснабдяване, отопление, канализация, се фиксират отлично със скоба – гумата предотвратява окисляването на повърхността.

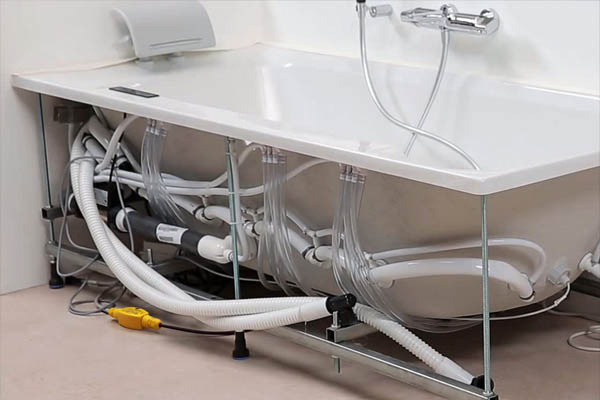

Хидромасажните вани или джакузи са оборудвани със система от джетове, през които под различно налягане се подава вода. За да заработи ваната, е необходима помпа. А захранването ѝ се осъществява от електрически контакт 220 V.

Освен задължителните правила за свързване на подобен род вани, като например безопасна инсталация на контакти в банята (не по-близо от половин метър от ръба на купата и нивото на пода и наличие на защита не по-ниска от IP44), задължително трябва да се заземи и самата вана, за всеки случай.

Инструкция за заземяване със собствени ръце

Когато с теорията всичко си дойде на мястото, е време да се пристъпи към практика. Въпросът за заземяването в апартамента може да се превърне в сериозен проблем, ако в къщата няма заземителен контур. Но и това лесно се поправя, ако има желание и възможности. Правилно подберете материалите и инструментите, а след това се заемете с монтажа на проводника.

Стъпка 1 – избор на материали преди започване на работа

За начало трябва да се определи с какви материали да се снабдите за електромонтажните работи. В крайна сметка задължително трябва правилно да се подберат площта на напречното сечение на проводника, неговият тип, да не се допусне грешка с количеството на разходния материал.

Важно е да се избере правилният проводник. Като правило, не е нужно да се изобретява колелото. Готови медни кабели за заземяване с площ на напречното сечение 6 кв. мм в жълто-зелена изолация се продават във всеки строителен магазин в отдела за електрически материали.

Освен този основен елемент ще ви трябва:

• кутия за изравняване на потенциалите;
• УЗО на нужния брой ампери;
• клеми;
• скоби за тръби.

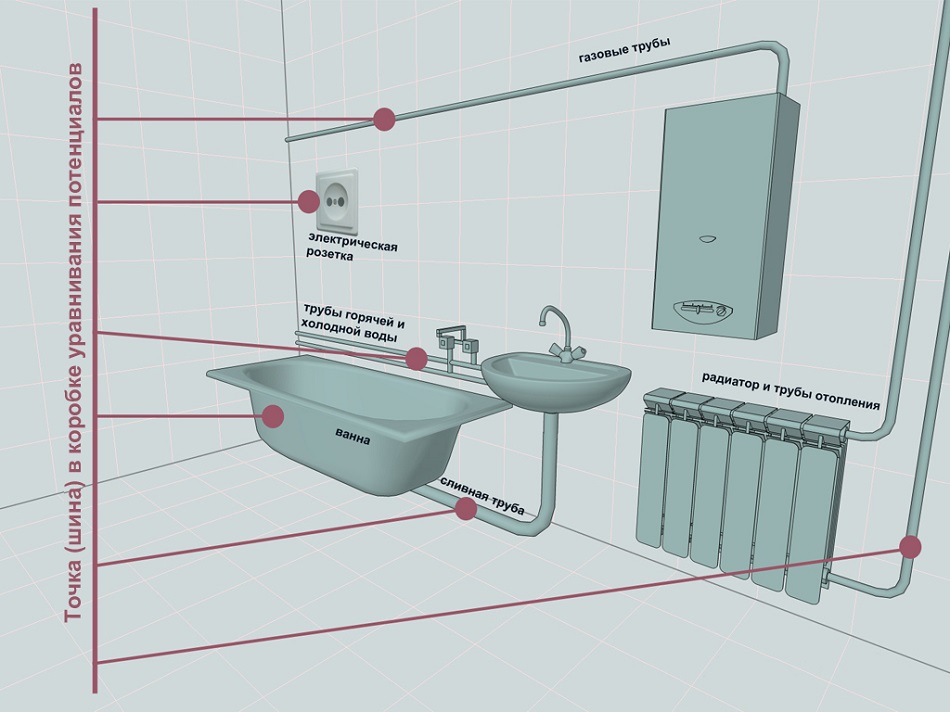

Кутия за изравняване на потенциалите – това е пластмасово отделение, в което се свързват всички отклонения на заземяващия проводник.

Тъй като заземяването на обекти последователно е забранено, от всеки уред или тръба до кутията за изравняване на потенциалите (КИП) трябва да върви отделен кабел.

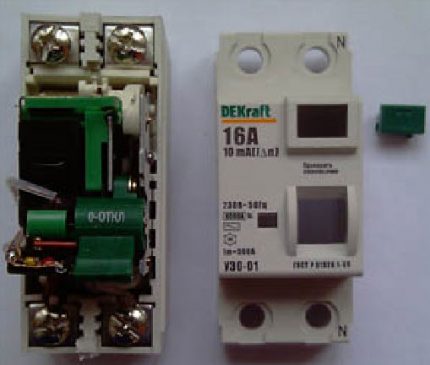

Устройството за защитно изключване напълно прекъсва захранването на веригата. Обикновено всяка стая се свързва към отделен автомат. При авария в банята ще избие само съответния участък, а не целия апартамент.

УЗО (устройство за защитно изключване) не се инсталира в банята. Неговото място е в коридора или в друго сухо, безопасно място. Желателно е предварително да се запознаете с възможните схеми и правилата за свързване на УЗО.

За апартаменти най-често се избират УЗО за 10 или 16 А, но ако имате електроуреди с повишена консумация, като електрофурна или проточен бойлер с висока производителност, такава защита може да е недостатъчна. Съветваме ви да разгледате полезните препоръки за избор на УЗО.

Няколко навивки от меден многожилен проводник, увити няколко пъти около предварително почистена тръба за водоснабдяване, отопление, канализация, се фиксират отлично със скоба – гумата предотвратява окисляването на повърхността.

Гореспоменатите клеми – това са специални съединения, които позволяват внимателно и „културно“ да се свърже проводникът към лапичката на ваната. Този тип съединители се отличава с разнообразие от форми.

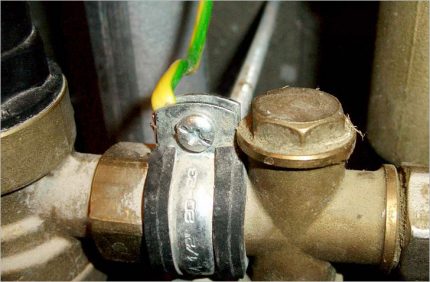

Скобите са необходими за онези случаи, когато освен ваната поискате отделно да заземите тръбопровода.

Стъпка 2 – подготовка на инструменти за електротехнически работи

Наборът от необходими инструменти за полагане на заземяване в банята не се различава много от стандартния набор на електротехник.

Нищо ново и специфично няма да се налага да купувате, достатъчно е да се погрижите за:

• отвертка;
• гаечен ключ;
• дрелка и свредло за метал;
• фенерче;
• тестер или мултиметър;
• заваръчен апарат (не е задължително);
• средства за защита (крайно задължително).

Най-често използваният инструмент в кутията на домашния майстор – отвертка. Електротехническите работи е по-добре да се изпълняват с индикаторна отвертка. В дръжката ѝ е скрита лампичка, която светва, ако се докоснете с отвертката до елемент под напрежение.

Може да се направи отвор в издутината на чугунената вана с помощта на свредло за метал и дрелка. Не бива да се забравя за повишената крехкост на този метал, затова трябва да се работи с голямо внимание.

Гаечен ключ е необходим за затягане на болтове при свързване на заземяващия проводник към металните пластини.

Дрелка ще е необходима в случай, че производителят не е предвидил специален отвор за прокарване на кабела или моделът на ваната е твърде стар.

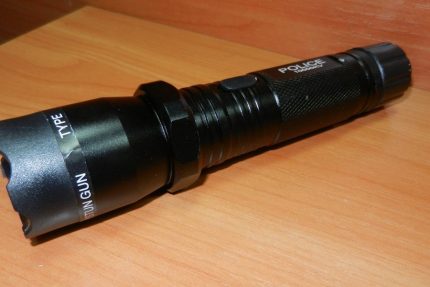

Банята – място с лошо осветление. Тъй като работите с електричество се изпълняват само при изключено захранване, да се работи без фенерче в тъмна стая ще бъде крайно неудобно.

Тестер или мултиметър – уреди, които позволяват да се измери напрежението във веригата. Особено важно е да имате един от тези уреди, когато не сте сигурни дали в контакта ви има заземяване или не.

Заваръчен апарат ще ви трябва, когато решите да инсталирате заземителен контур навън. Заваряването на стоманената конструкция трябва да е надеждно; ако нямате опит и съответните умения, заваръчният апарат може да не е достатъчен – ще ви трябва и квалифициран заварчик.

За средствата за защита не спират да напомнят всякакви инструкции, плакати и документи за извършване на електромонтажни работи. Но въпреки това случаите на токов удар при ремонт на обикновен контакт или инсталиране на УЗО се случват със завидна редовност.

Преди да заземите ваната в апартамента си, подгответе инструменти само с дръжки от диелектрични материали, допълнително проверете наличието на напрежение във веригата дори при изключено захранване, закачете на електротаблото обявление с предупреждение за извършване на работи, за да не включи някой случайно автоматичния прекъсвач.

Стъпка 3 – прокарване на шина за заземяване за апартамента

В идеалния случай многофамилната сграда трябва да има обща заземителна шина, към която всеки жител може да се свърже и да се заземи. На практика общодомовото заземяване е огромен късмет – то се среща много рядко.

Ако сте имали късмет и управляващата компания на вашата сграда, строителят или активни жители, осъзнаващи цялата опасност и отговорност от използването на електроуреди в банята, са инсталирали заземителен контур, можете да свържете всичките си опасни електроуреди, метални тръби и ваната директно към него чрез електротаблото на етажа.

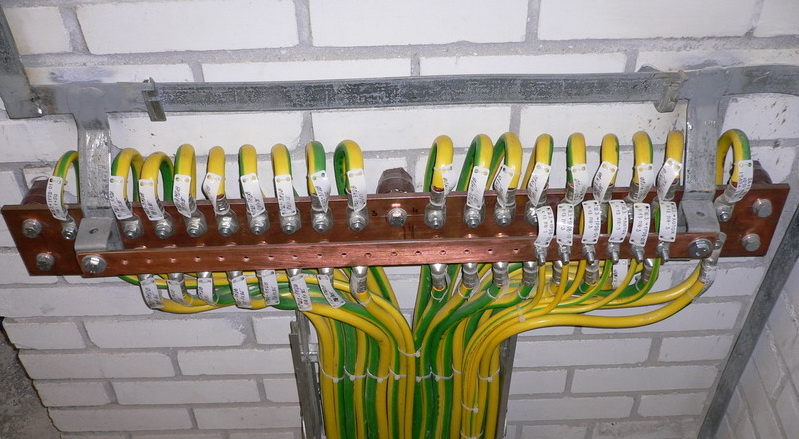

Главната заземителна шина представлява пластина, към която на клеми са свързани всички заземителни кабели. Това опростява електромонтажа, намалява вероятността от изключване на грешен проводник и друга объркване. Тъй като всички кабели са с един и същи цвят, е доста лесно да се обърка нещо.

Ако все още никой не се е погрижил за вашата сграда, ще трябва да се заемете с това сами.

И тук има няколко варианта:

• да поискате да направи заземяване управляващото дружество или градските власти;
• да убедите другите жители и да платите монтажа от собствения си джоб;
• да се погрижите за собствената си безопасност и да направите индивидуален заземителен контур със собствени сили.

В последните два случая ще трябва да прокарате меден проводник с дебелина не по-малко от 6 мм² по целия щранг до самото мазе.

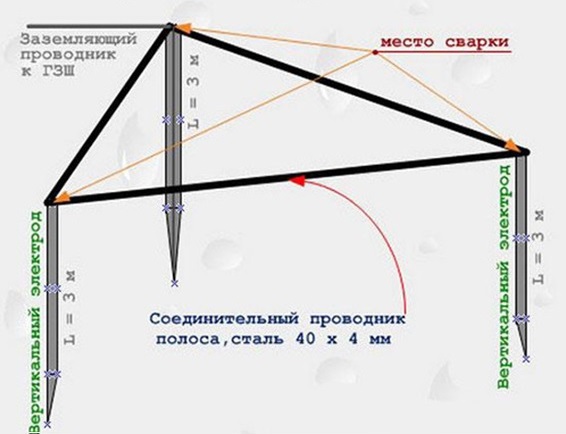

След това около сградата на открит, за предпочитане ограден и безлюден участък се изкопава яма с дълбочина около 1,5 м. В тази яма се поставят вертикално три дебели електрода – най-често се използва стоманен метален профил или армировка.

Всъщност не е задължително да правите заземител във формата на триъгълник. Три електрода във формата на лента се справят отлично със задачата. Традиционната триъгълна форма заема малко място, опростява земните работи и осигурява добър контакт.

Трите стойки се свързват отгоре със стоманена лента чрез заваръчен апарат или с дебел проводник, за да се получи затворен триъгълен контур.

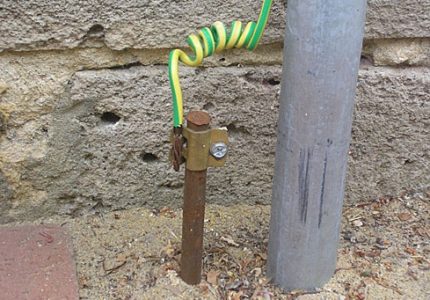

След това извеждат заземителния провод, полагат го под земята в специален защитен ръкав. Проводът се свързва с металната конструкция. Така се получава общ, доста надежден и дълготраен заземителен контур, който може да се използва от всички жители на апартаментите по щранга.

Етапите на изграждане на заземителен контур до многоетажна сграда са подобни на монтажа на такъв контур в частна къща. Ако все пак сте решили да го направите сами, препоръчваме да се запознаете с полезни съвети за проектиране и монтаж на контур.

Стъпка 4 – заземяване на всички уреди в банята

След като сте се убедили, че в дома ви има заземяване, и сте намерили как да се свържете към него, по-нататъшният процес няма да създаде затруднения.

1. Изберете място за кутията за изравняване на потенциалите. Тя трябва да се намира на суха стена, на разстояние от ваната.
2. Ако ваната е нова, трябва да се обърне за удобство. Често за заземяването се сещат едва когато ваната не само е монтирана, но и е облицована с плочки, скрита зад екран или декоративен панел. Тогава извършването на работата ще бъде малко по-трудно.
3. Определете къде точно ще бъде свързан кабелът. Намерете мястото, предвидено от производителя. По правило това е пластина с отвор, заварена или завинтена към корпуса.
4. Ако няма специална точка за заземяване, трябва да се използва бормашина. Пробийте малък отвор в металната част. Ако е чугун, най-вероятно на дъното на купата има издатини, които трябва да осигуряват устойчивост на конструкцията върху крачетата. Тези издатини могат да се използват за заземяване.
5. Положете проводника по протежение на стената от точката на свързване до КУП.
6. С помощта на клема свържете единия му край към пластината в кутията за изравняване на потенциалите, а другия – към корпуса на ваната през пробития отвор.
7. Свържете КУП със заземителната шина в електротаблото с меден проводник с достатъчна дебелина.
8. След това трябва да се провери правилността на свързването и да се скрие проводникът. Това се прави не само с естетична цел, но и за да не се повреди случайно кабелът.

След приключване на монтажа трябва да се провери работата на заземяването с помощта на тестер. За целта се свързват фазата и заземената вана. Ако лампичката на тестера свети ярко, значи токът ще премине по тази верига в случай на авария и няма да засегне човека.

Изводи и полезно видео по темата

Видеоклиповете с отговори на повечето популярни въпроси ще ви помогнат окончателно да затворите за себе си въпроса за необходимостта от заземяване в банята. Ако ви е по-лесно да възприемате информация именно във видеоформат, тази селекция със сигурност ще ви помогне.

Защо да заземяваме стоманена вана в обикновен апартамент:

Как да организираме заземяване в многоетажна сграда:

Как да направим заземяване в банята:

След всичко казано по-горе става ясно защо трябва да се заземява метална или акрилна вана. Обикновено тази работа отнема съвсем малко време, при условие че има общедомово заземяване. Няколко прости операции – и вашата баня се превръща в безопасно помещение без заплаха от поразяване с електрически ток.

Чудите се дали е необходимо да се заземи ваната? Или вече възнамерявате да извършите заземяването, но имате въпроси, които не сме разгледали в тази статия? Задайте ги в блока под тази статия.

Или притежавате теоретични познания относно заземяването на ваната и искате да ги споделите с други потребители? Може би сте забелязали неточност или грешка в нашата статия? Напишете ни за това в коментарите.
