Монтаж на контакти в баня: норми за безопасност + монтажен инструктаж

Високото ниво на комфорт на съвременния човек предполага използването на голям брой електрически уреди. Ето защо монтирането на контакти в банята не е прищявка, а важна необходимост.

Изборът и монтажът на точки за захранване се извършва според изискванията на нормативните документи и правилата за вътрешноапартаментно или вътрешнодомово устройство на електропреносната мрежа. Тези положения са проучени от нас и подробно изложени в статията.

Ще посочим зоните, които са приемливи за монтаж на контакти, ще изброим правилата за полагане на електрически кабел и ще дадем съвети за избор на електрически уреди. Предложената поетапна инструкция за монтаж ще помогне да извършите всички електромонтажни работи самостоятелно, без да търсите помощ от специалисти.

За какво е необходим контакт в банята

В домове от старо строителство контактите в баните се срещат изключително рядко. Причината за това е компактната площ на помещението, елементарната липса на свободно място по стените и слабата обща електропреносна мрежа на апартамента.

Освен това доскоро се смяташе, че в баните и тоалетните не трябва да се монтират електрически точки, затова те се изнасяха навън и се монтираха около вратите на санитарния възел.

В съвременните жилища ситуацията е различна: комбинираните с тоалетна и отделните бани се отличават с голяма площ, което позволява свободно разполагане във вътрешното пространство на пералня, бойлер, сушилня, допълнителен електронагревател-сушалка за кърпи, система «топъл под».

Актуална остава ежедневната употреба на сешоар, електрическа самобръсначка, уред за къдрене на коса и др.

Като се има предвид броят на уредите, за работата на които е необходима електроенергия, в банята се монтира блок от контакти или 2-3 отделни точки

За да се установи точно колко контакта са необходими за банята, трябва да се състави списък на всички устройства и сред тях да се отделят тези, които са постоянно включени в мрежата.

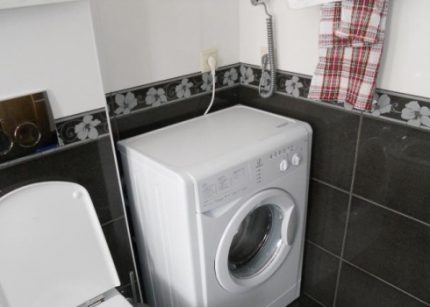

Да предположим, в голямата баня често се монтира пералня. За нея обикновено се отделя отделна електрическа точка или се монтира директно свързване на кабела с помощта на клемна връзка.

Според правилата, електрическата точка трябва да се намира отляво, отдясно или над уреда, забранява се да се монтира зад обемния агрегат. Необходимо е да се осигури лесен достъп, така че в случай на повреда на изделието то да може бързо и лесно да се замени или ремонтира.

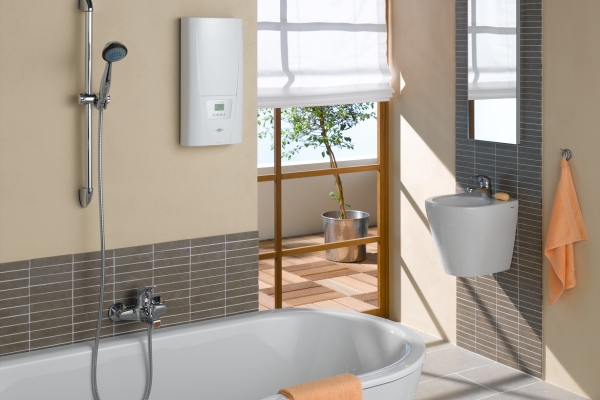

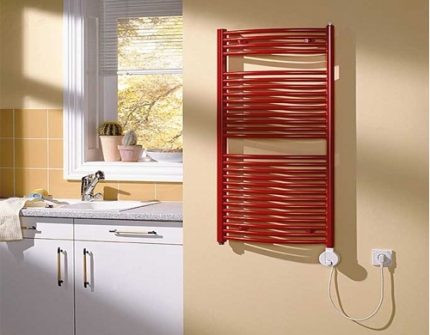

Също така се препоръчва да се отделят отделно разположени контакти за свързване на бойлера за вода, акумулиращия бойлер или сушилнята за кърпи – тоест уреди, които обикновено работят в постоянен режим.

Изисквания за монтаж на точки за захранване

Новите модификации на електрическите устройства са проектирани да се експлоатират в помещения с повишена влажност. Но и към тях, и към контактите се предявяват повишени изисквания. Правната информация може да се уточни в нормативните документи, например в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Кои зони са подходящи за монтаж

Както е известно, съчетанието на вода и електричество в бита е много опасно за човека. Затова банята, където такъв контакт е възможен, е прието да се разделя на зони. Общо те са четири – от 0 до 3.

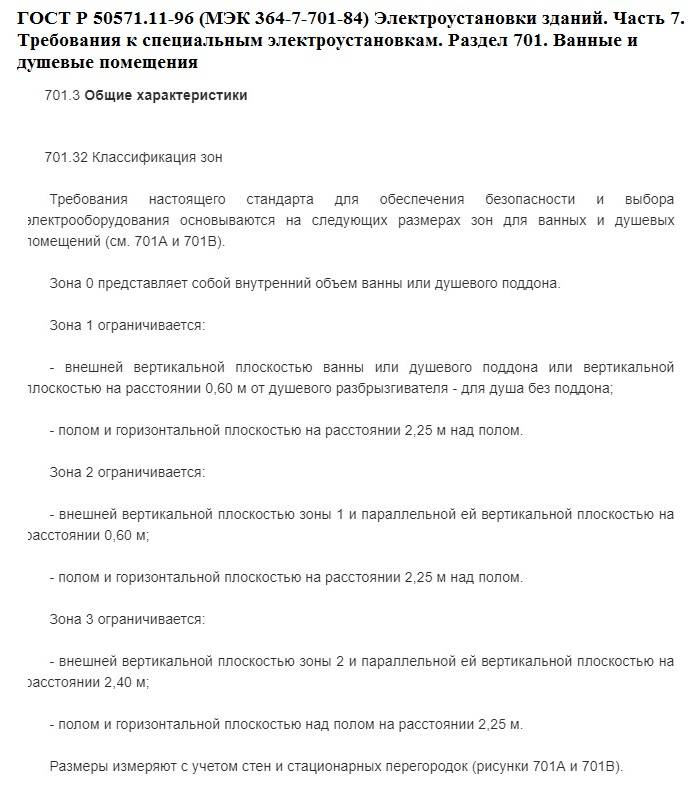

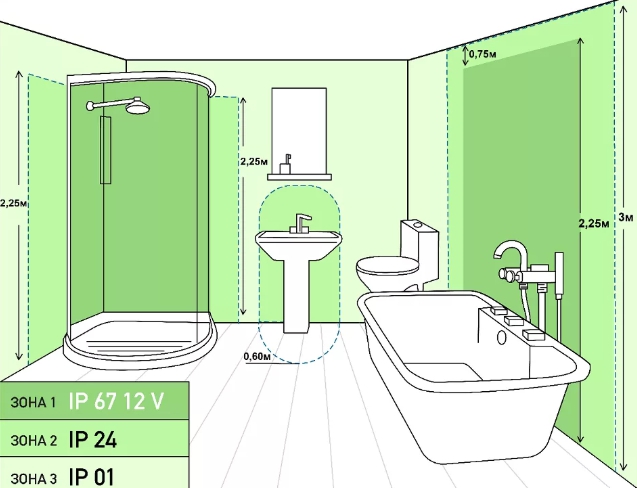

На схемата са изобразени зоните за електробезопасност в банята. От четирите посочени зони, само в най-отдалечената зона №3 се разрешава да се монтират контакти или ключове (+).

Според правилата, електрическите уреди могат да се разполагат във всяка от зоните, но те трябва да отговарят на нормите за напрежение, степен на защита, както и да бъдат свързани към автомати УЗО в квартирното ел. табло.

Да разгледаме възможностите на всяка зона.

Ако в банята са поставени прегради или са направени ниши, които предотвратяват редовното попадане на водни пръски върху корпуса на електрическите точки, изискванията за монтаж са по-меки. Например, може да се мине без предпазен капак.

На каква височина да се монтира контакта

Стандартите за височина, на която трябва да се извършва монтажът на контакти в тоалетна или баня, не са се променили от половин век: 0,9-1 m от повърхността на пода.

Въпреки това няма строги правила, затова при монтажа по-често се ръководят от удобството на използване. Например, електрическата точка за пералня обикновено се намира под горния й капак, отстрани на корпуса.

Ако подмяната на електрическия контакт се е наложила след наскоро извършен ремонт, по-целесъобразно е да се остави на предишната височина, за да не се развали прясното покритие.

В съвременната справочна документация може да се срещнат норми за височина, коренно различаващи се от приетите по-рано стандарти.

При планирането на апартаменти в многоетажни сгради се избира височина 40-45 cm от нивото на бетонната плоча, тоест като се вземе предвид последващото покритие – 30-35 cm над финалното подово покритие.

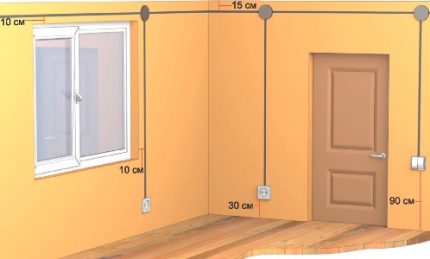

Една от актуалните схеми с ниско разположение на контактите. Такова разположение се обяснява със запазване на дизайна на помещението и удобството на използване на електрическите точки.

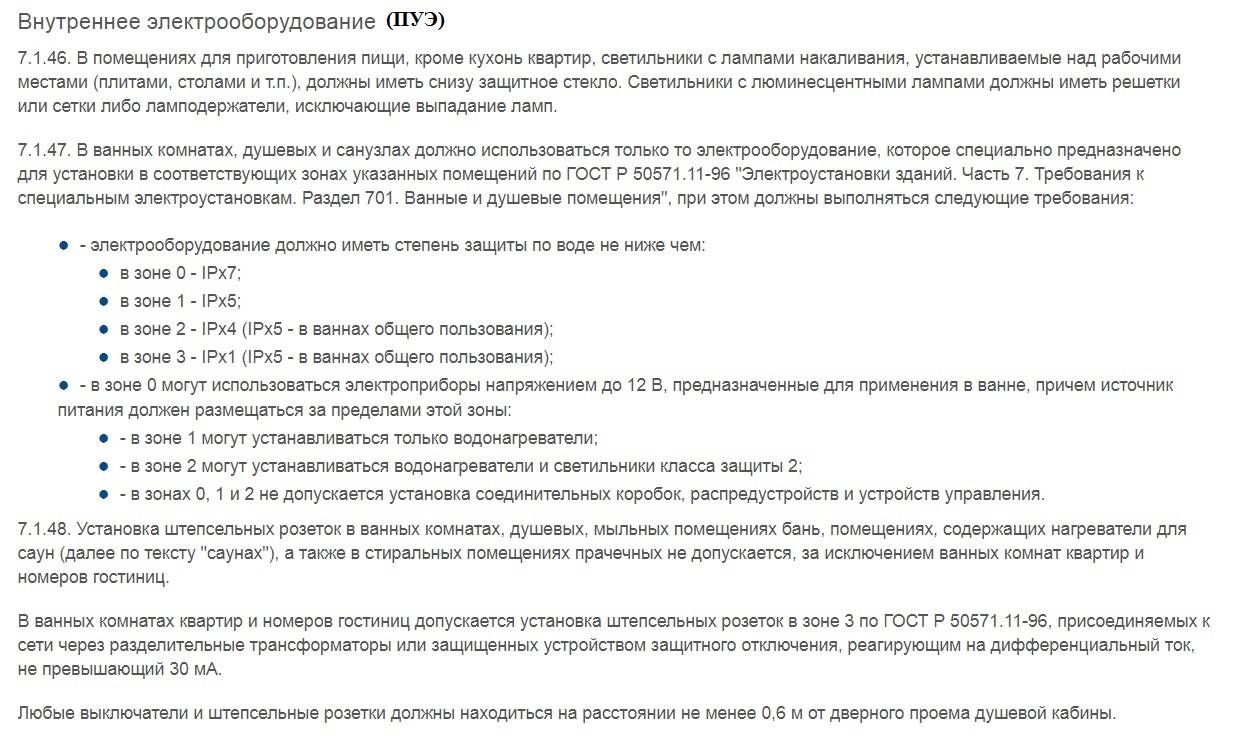

Нека се обърнем към изискванията на ПУЕ. Оказва се, че там е посочено само максималното отдалечаване на контакта от подовото покритие – 1 m. Минимално не е указано, а това означава, че може да се монтира дори в перваза. При това ако в семейството има деца, се препоръчва използването на специални технически устройства – с предпазни капачета.

Въпреки това положение на разстояние 0,3 m от пода и още повече в перваза абсолютно не подхожда за баня. В местата на преминаване на комуникациите, по които циркулира вода, не трябва да се разполагат контакти отдолу, тъй като постоянно съществува риск от наводняване на помещението.

Също така трябва да се спазват общите за всички помещения правила:

• не по-малко от 10 cm – разстояние до врати и прозорци;
• не по-малко от 15 cm – разстояние до тавана;

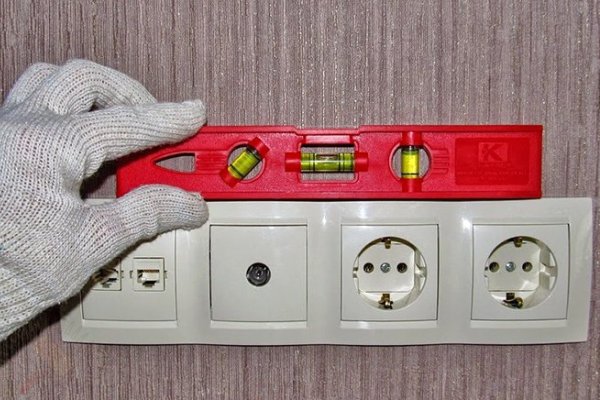

• 90 cm – при инсталиране на блок «контакт/ключ» височина от пода.

Може да се заключи, че оптимално е разположението на контакта на разстояние от 0,5 м до 0,9 м над нивото на готовия под. Ако е необходимо да се смени стар контакт, по-добре просто да се демонтира и да се инсталира нов, без да се променя мястото.

Правила за полагане на електрически кабел

В новите къщи при смяна на контакти кабелът обикновено не се пипа, тъй като напълно отговаря на нормите за безопасност и е в състояние да издържи натоварването. Ако къщата е стара, то по време на ремонт в банята преди монтирането на контактите проводниците е по-добре да се сменят.

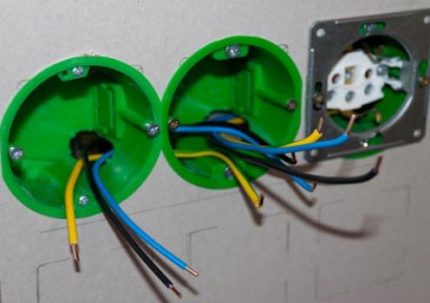

Алуминиевото окабеляване се счита за слабо и не е подходящо за съвременни електрически мрежи, затова трябва да се замени с алтернативни проводници от мед с напречно сечение 1,5 мм² или повече.

За инсталиране на битова техника – пералня, нагревател – се препоръчва да се монтират мощни силови линии, а в някои случаи – и отделни електромагистрали с отделен УЗО.

Задължително ще са необходими монтажни кутии – за разпределяне на проводниците по линии. Ако в банята се монтират 2 блока контакти, съответно и разпределителни кутии ще са необходими също 2.

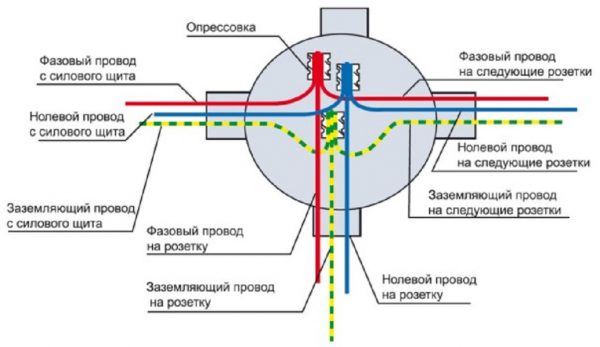

Схема на най-рационалното свързване. Ако вместо монтажни кутии се използва верига от паралелни връзки, всяко нарушение в системата ще извади от строя веднага всички свързани линии (+).

Монтажните кутии се разполагат под тавана на регламентирано от правилата разстояние, и от тях вертикално надолу се спускат проводниците до мястото на инсталиране на контакта.

Работата е там, че зад облицовката не се вижда разположението на кабела, затова диагоналното му разполагане е строго забранено. Всеки проводник, намиращ се извън канала «монтажна кутия/контактен блок», може да стане причина за авария.

На късо разстояние, тоест направо, проводниците могат да се разполагат или под подовото покритие, или над окачени конструкции – опънати или гипсокартонени тавани. Но в този случай проводниците е желателно да се поставят вътре в защитни ръкави (неметални). Това се отнася за всички видове изделия: ВВГнг, ВВГ и дори NYM.

Няколко думи за вида на окабеляването. За бани най-безопасно се счита вътрешното, разположено в канали (штроби) под облицовката. Външното също се използва, но изключително рядко, тъй като е характерно за бани в дървени къщи. Проводниците могат да се покрият с пластмасови кутии от незапалим материал.

Как да изберете контакт за санитарен възел

Някои устройства за бани, кухни и комбинирани санитарни възли не се различават от обикновените – външно те изглеждат абсолютно еднакво. Други имат леко променен дизайн. Основната разлика обаче се състои в защитата, която може да се определи чрез маркировката – буквено обозначение IP и две цифри.

За банята са актуални и двете цифрови стойности. Първата показва степента на защита от твърди частици и прах, а втората – от влага. Специалистите препоръчват устройства с маркировка по двата параметъра не по-малко от 4, но за предпочитане 5 или 6.

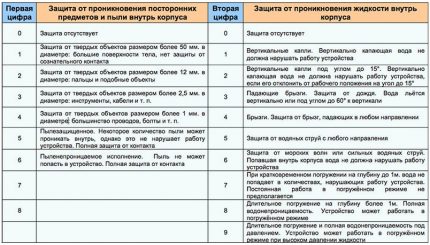

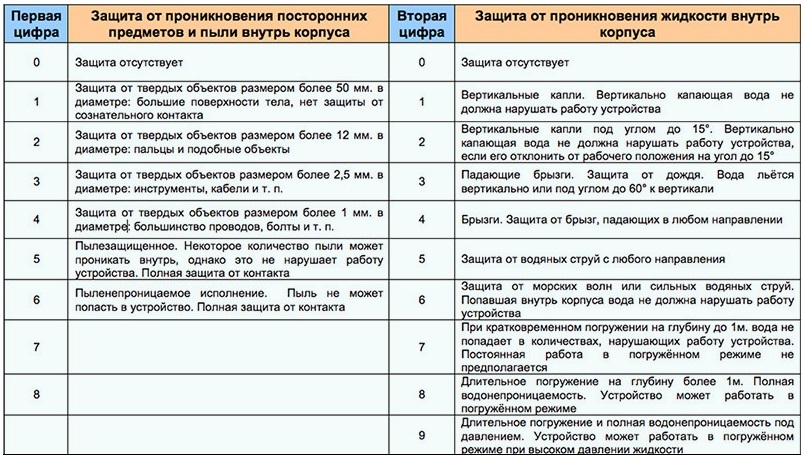

Таблица, с помощта на която може да се подбере контакт по подходящи параметри. Примери за успешен избор – устройства с маркировка IP55 или IP65 (+)

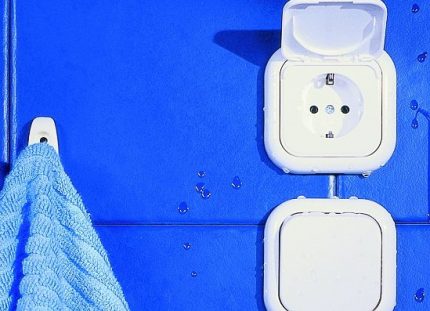

Корпусът на контакта, в чиято маркировка се срещат цифрите 6-8, е херметичен и защитен дори от директни водни струи, но много уреди са допълнително оборудвани с капаци. Вградената пружина предотвратява случайно отваряне.

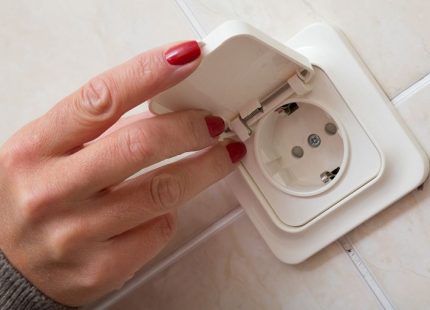

За да се използва контактът, е необходимо внимателно, с известно усилие да се повдигне капакът нагоре, така че контактите на щепсела да могат свободно да се вкарат в отворите.

В процеса на избора и покупката, както и след инсталирането на уреда, е добре още веднъж да се убедите в неговата цялост: върху корпуса не трябва да има пукнатини, а капакът трябва да приляга плътно и да се отваря с усилие.

Професионалните електромонтажници препоръчват да не се икономисва при покупката на изделия на известни марки, които служат с години без ремонт. Например много добри отзиви от специалисти получават влагозащитени контакти на компании: Schneider Electric, GIRA, Legrand, BERKER, ABB, Wessen, Bticino, Makel, Viko.

Поетапна инструкция за монтаж

Процесът на инсталиране на нов контакт или подмяна на стар не отнема много време, но качествен монтаж може бързо да извърши само професионалист, който има опит.

Ако правите това за първи път, всеки етап трябва да бъде обмислен предварително, а всички действия трябва да са внимателни и без бързане. Даваме пример за монтаж на вътрешен контакт, тъй като той се счита за най-сложния и трудоемък.

Стъпка 1 – подготовка на инструменти и материали

Количеството инструменти зависи пряко от това колко обемна ще бъде работата. Ако процесът на подмяна на контакта е част от основен или козметичен ремонт, то трябва да се подготви и „тежка артилерия“ – перфоратор за пробиване на канали, бормашина с коронки.

При обикновена подмяна на уреда са достатъчни отвертка, клещи, резачки и изолационна лента.

Освен изброените инструменти, трябва да се подготвят работно облекло, памучни ръкавици с изолация за работа с окабеляване и защитна маска или очила, ако се наложи да се жлебят стени.

Стъпка 2 – изрязване на канали в стените за проводници

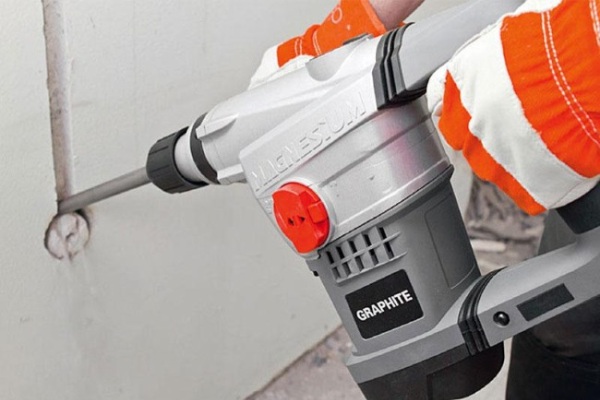

Създаването на жлебове в тухлена, бетонна или газобетонна стена е най-тежкият и мръсен етап по време на инсталиране на контакт или ключ.

Подгответе се, че ще се наложи да работите в трудни условия – още след първите удари на перфоратора във въздуха ще се носи гъст облак прах. За да се избегне това, строителите свързват прахосмукачка към жлебореза, но домашните майстори предпочитат да се справят без нея.

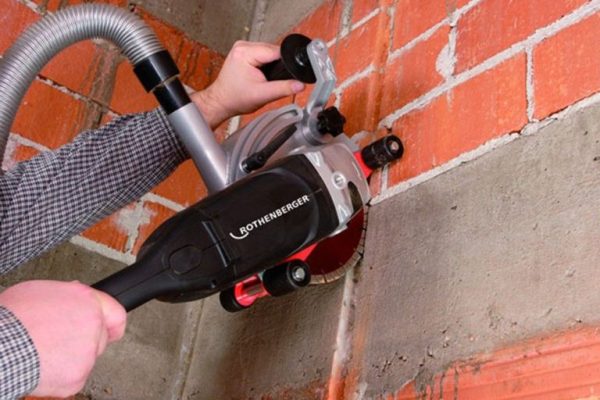

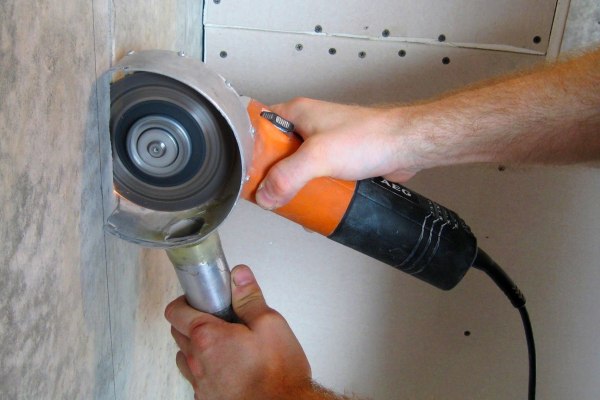

Нека разгледаме с помощта на кой инструмент може да се правят жлебове в стените, както и в циментова замазка на пода, ако част от окабеляването ще минава под подовото покритие.

Бормашината ще бъде полезна и в края на жлебенето, за пробиване на кръгъл отвор за подконтактната кутия. За целта вместо свредло се поставя цилиндрична коронка с необходимия диаметър.

След «мръсните» работи е необходимо да се направи почистване – да се изнесе строителният отпадък, да се измие помещението. Праха може да попречи при монтажа на контакта.

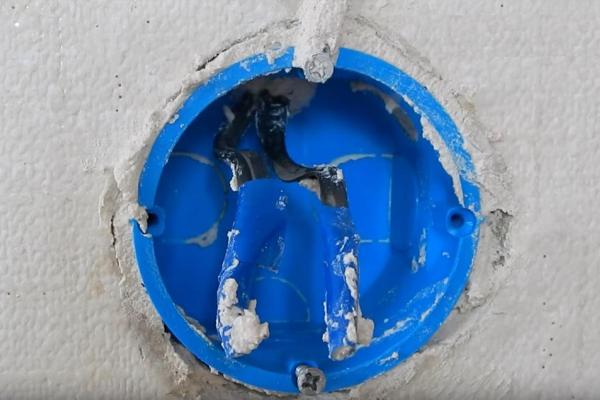

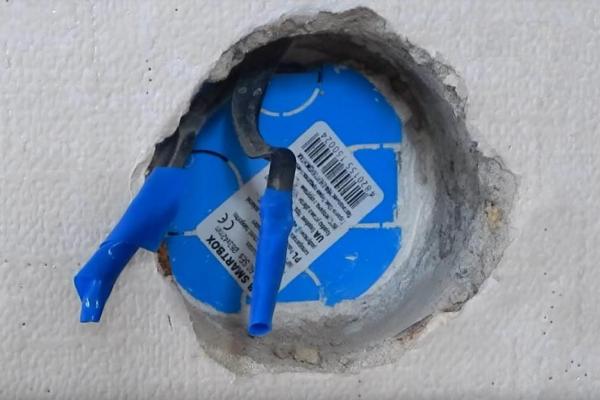

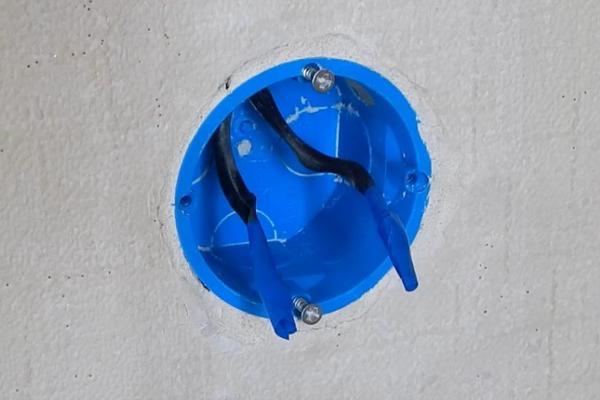

Стъпка 3 – монтаж на подконтактната кутия

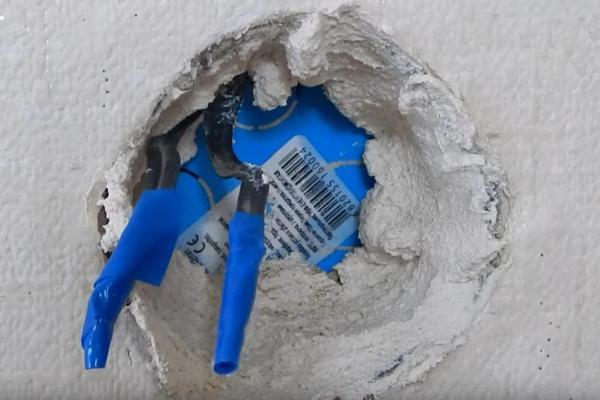

Изпълнението на монтажа на подконтактната кутия е най-добре на етап, когато стената е измазана, но плочката още не е залепена.

При подмяна на контакт се действа малко по-лесно, тъй като не е необходимо да се жлеби и пробива нищо. Достатъчно е да се демонтира старият корпус, да се развият крепежните самонарезни винтове и да се извади подконтактната кутия, която също е добре да се смени.

Едва след 24 часа ще можете да извършвате по-нататъшни работи, тъй като разтворът трябва да стегне и здраво да фиксира подконтактника.

Стъпка 4 – монтаж и свързване на контакта

Основният етап на свързване се състои в работа с проводниците, затова преди началото на работите трябва задължително да изключите захранването на силовата линия, като изключите защитния автоматичен прекъсвач на апартаментното електротабло.

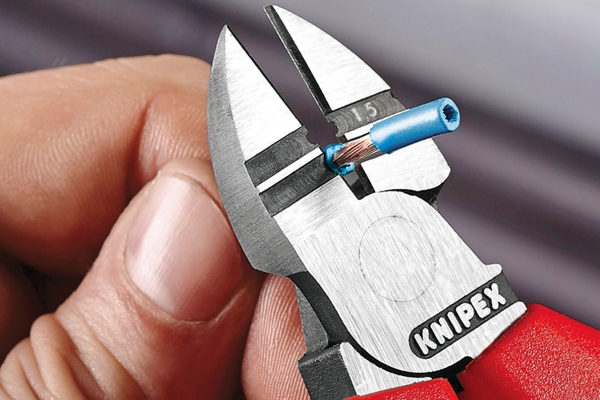

След това трябва да свалите изолацията от проводниците и да ги подготвите за свързване. За целта можете да използвате резачки, странични резачки или клещи.

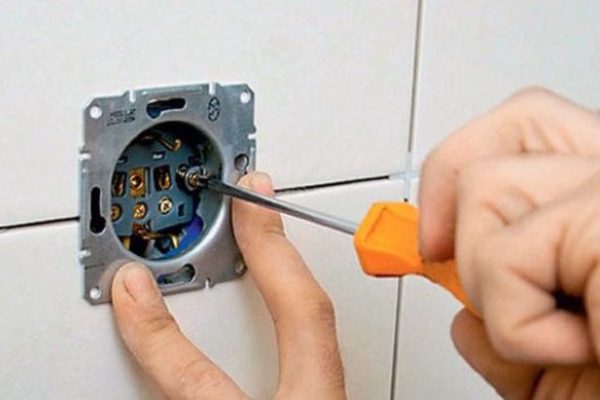

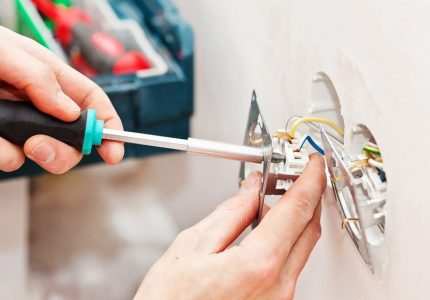

За да свържете проводниците към клемите на контакта, трябва да свалите декоративния капак, да отделите крепежните винтове и да намерите необходимите клеми – срещу всяка има условно означение.

При свързване задължително отчитаме цветовото означение на проводниците.

С негова помощ е много по-лесно да се определи предназначението на всеки извод:

• фаза – бял цвят на изолацията;
• нула – син или светлосин;
• заземление – жълто-зелен или зелен.

Затягаме проводниците в клемните блокове и внимателно ги поставяме вътре в кутията, като се стараем да не ги притиснем или прегънем. След това поставяме корпуса и затягаме крепежните винтове. Най-накрая поставяме декоративната плочка.

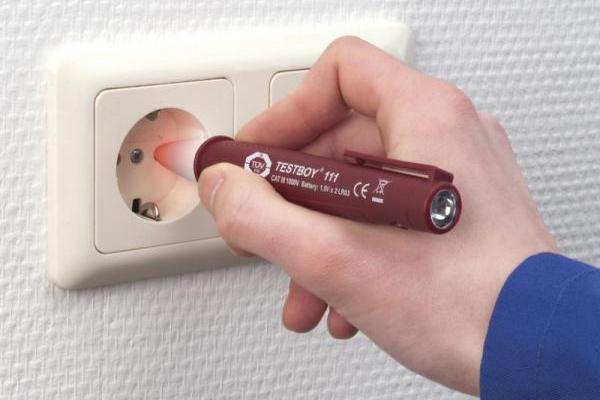

След монтажа задължително извършваме тестване – подаваме ток на линията и с индикаторна отвертка или мултиметър проверяваме напрежението в мрежата. Ако всичко е наред, завършваме облицовката на стената или привеждаме в ред участъка около електроточката.

Процесът на монтаж на надставен контакт е много по-лесен. Той обикновено се монтира с външно окабеляване, тоест не е нужно да се жлебят стените и да се монтира вътрешен подконтактник. Преди монтажа по същия начин се разглобява корпусът и се свързват проводниците.

Полезни съвети за електромонтаж в банята

Преди монтажа на голямо и мощно оборудване трябва да помислите дали изобщо е необходим контакт. Да предположим, че за работата на бойлер с мощност 3,5-5,5 kW, работещ в постоянен режим, е по-добре да се използва не обикновен силов контакт, а директно свързване с отделен автоматичен прекъсвач.

За да предпазите електроточките от проникване на вода по време на къпане, можете да ги разположите в ниши, зад прегради и дори в шкафове

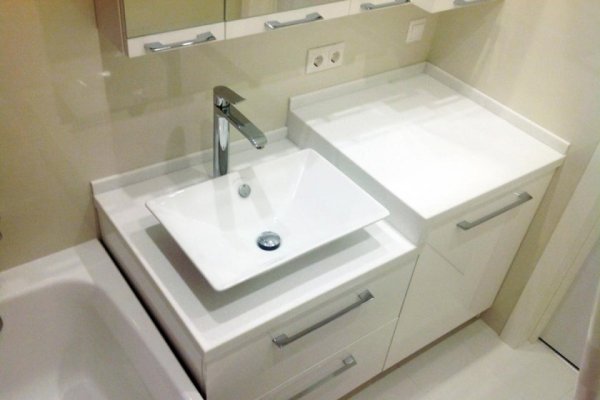

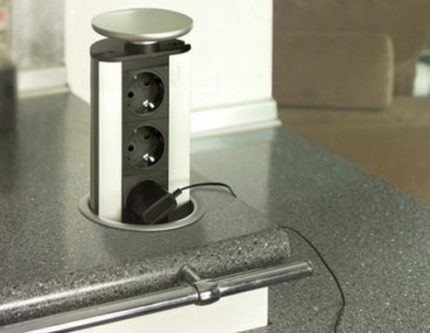

Ако в банята е монтирана мивка с плот, можете да разгледате интересно и удобно решение със скрит модул. Блокът контакти е скрит в плота, а навън излиза само елементът, за който може лесно да се извади.

Основното предимство на изтеглящия модул е 100% защита от вода, но при условие на своевременно маскиране.

Линията, която отива в банята, трябва задължително да се оборудва с УЗО, а всеки мощен уред – с отделен автоматичен прекъсвач. Така, при повреда на един уред, останалите линии ще работят в нормален режим.

Изнесените и изтеглящите „колони“ и „книжки“ се използват активно в офиси и кухни, но за оборудване на банята те също са подходящи

Изводи и полезно видео по темата

Какви трудности могат да възникнат при монтажа на електроточки в банята и как да се справите с тях, ще научите от представените видеоклипове.

Видео с коментари на тема монтаж на контакти:

За нюансите при работа с керамични плочки:

Професионален монтаж на блок контакти върху керамични плочки:

Монтаж на надплътен контакт:

Електромонтажните работи изискват известно майсторство и спазване на правилата за безопасност. Въпреки това домашните майстори се справят лесно с такива дейности като смяна и монтаж на контакти и ключове.

Ако все пак възникнат затруднения или са необходими работи с повишена сложност, по-добре е да се обърнете към професионални електротехници.
