Монтаж на подконтактни кутии: как да извършите монтаж на подконтактни кутии в бетон и в гипсокартон

Контактът – това не само задължителен функционален елемент на електроинсталацията, служещ за свързване на електродомакински уреди, но също така и значим детайл от интериора.

Надеждната работа на контакта, както и неговият спретнат външен вид, до голяма степен зависят от това доколко грамотно е извършен монтажът, нали така? За да се направи правилен монтаж, е необходимо да се вземат предвид редица нюанси, които присъстват в тази работа, един от които е правилният монтаж на подрозетници.

Никога ли не сте се занимавали с монтаж на подрозетници и се страхувате да не направите грешки? Ние ще ви помогнем да се ориентирате във всички особености – в статията подробно са разгледани разновидностите на монтажните кутии и тънкостите на монтажа на всяка от тях.

Също така е обърнато внимание на монтажа на подрозетници в често срещани типове основи – бетон, гипсокартон, стена, облицована с плочки. Материалът е допълнен с илюстративни снимки и полезни видеоматериали.

Видове и характеристики на подрозетници

Съвременните контакти и по вид, и по начин на монтаж значително се различават от тези, които се поставяха в домовете от съветската епоха.

Ако по-рано те просто се взидаха в стената без възможност за замяна, то днес и да ги монтирате, и при необходимост да смените контакта, не представлява особена трудност.

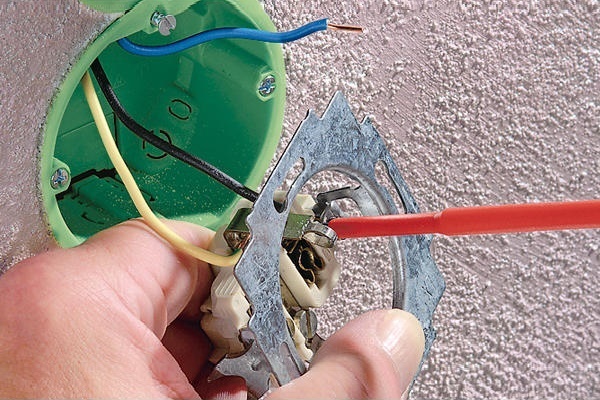

И всичко това благодарение на подрозетника, който по същество представлява кутия, надеждно задържаща в недрата си контакта и същевременно осигуряваща неговата пожарна безопасност.

Подрозетниците биват с различна форма и размери, отличават се по материалите на изработка и начина на монтаж, затова преди да купите, е необходимо да се запознаете с техните видове.

Избор на подрозетник според материала на стените

Основен критерий за избор е материалът на стените, в които ще се извърши монтаж на подконтактори.

По този признак съществува следната класификация на кутиите:

• конструкции, предназначени за монтаж в стени, изработени от твърди материали: бетон, стоманобетон, газобетон, тухла;
• чашки за стени от композитни материали: гипсокартон, пластмасови плоскости, ПДЧ, шперплат и други.

В първия случай подконтакторът представлява кръгла чашка, на която липсват каквито и да е допълнителни елементи. Тя се фиксира в стената с помощта на строителен разтвор.

В стените или дъното ѝ има монтажни отвори за подвеждане на електропроводката. При монтажа на подконтактора е достатъчно да се премахнат мостиците и да се избута тапата.

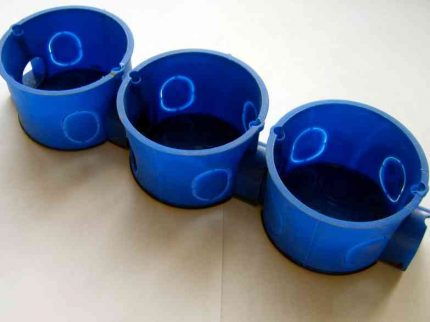

Подконтакторите със странични съединителни възли позволяват бързо и лесно да се извърши монтаж на две или повече контакти наведнъж.

За монтаж на няколко разположени една до друга контакти могат да се използват чашки, отстрани на които има крепежен механизъм. Подконтакторите се свързват един с друг с помощта на специални канали и се обединяват в блокове.

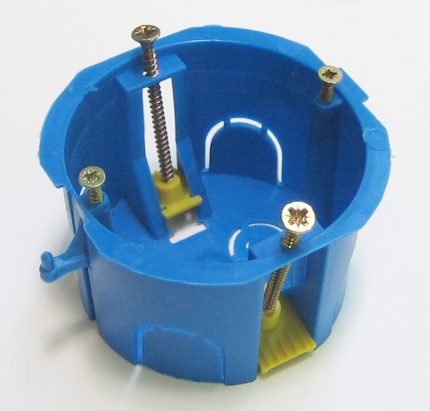

В кутиите за гипсокартон има специални притискащи пластмасови или метални лапи, предназначени за закрепване на елементите в кухи стени. Притискащите елементи се закрепват на винтове, които при въртене регулират положението им.

При завъртане на винта става повдигане или спускане на лапата. Въртенето по посока на часовниковата стрелка приближава притискащия елемент към стената и закрепва чашката в гипсокартона.

Каква форма имат произвежданите изделия?

Най-голямо разпространение са получили подконтакторите с кръгла форма. За тях е много лесно да се направи отвор в стената с помощта на разнообразни приспособления.

Кръглите стакани могат да се използват както за монтаж на единичен контакт или ключ, така и да се обединяват в групи, като се свързват един с друг чрез свързващи възли.

Квадратните кутии макар да не се използват толкова често, имат определени предимства. Обемът им е значително по-голям, благодарение на което в тях могат да се скрият много проводници.

Често те се използват за монтаж на елементи от системата «умният дом». Има единични и групови подконтактни кутии с квадратна форма, предназначени за монтаж до пет контакта.

В продажба се срещат и овални кутии, които, както и квадратните, имат голямо вътрешно пространство. Те са удобни с това, че в тях може веднага да се свърже двоен контакт. Всички описани по-горе изделия се монтират в стените и се използват за извършване на скрит монтаж.

Съществува още един вид монтажни кутии, които стоят малко по-отделно – пластмасови надставки или с други думи мултибоксове, предназначени за открит монтаж на перваз. Те са проектирани за един или няколко контакта и обикновено имат квадратна форма.

Такъв тип монтаж на пластмасови надставки може да се прилага само върху разглобяеми первази от пластмаса.

Външните подконтактни кутии имат две модификации – конструкции с монтаж до средата на перваза или до пода. Тъй като мултибоксовете се монтират отгоре на перваза, тяхна отличителна черта е естетическата привлекателност и оригиналният дизайн.

Размер на монтажните кутии

Важен параметър на подконтактните кутии са техните размери, които се избират в зависимост от конкретните условия на монтаж. Диапазонът на размерите по диаметър е 60-70 мм, по дълбочина – 25-80 мм.

Стандартните конструкции имат външни размери 45 х 68 мм, като трябва да се има предвид, че вътрешната дълбочина в този случай ще бъде 40, а диаметърът 65 мм.

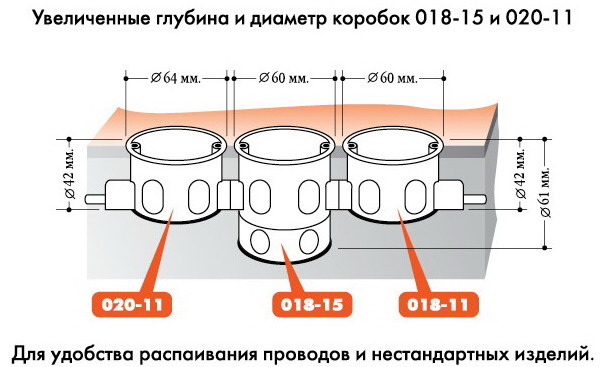

При групов монтаж на няколко кръгли подконтактни кутии, една от тях, която има увеличена дълбочина, може освен основното си предназначение да служи като разпределителна кутия.

Чашите с увеличени размери, чиято дълбочина е около 80 мм, е целесъобразно да се прилагат тогава, когато в електроинсталацията липсва разпределителна кутия, а нейните функции изпълнява самата подконтактна кутия. Що се отнася до квадратните изделия, като правило те имат размер 70х70 или 60х60 мм.

Материал за изработка на монтажни кутии

Най-популярни са подконтактните кутии, изработени от незапалим пластмас. Те могат да се монтират в бетонни стени и конструкции от композитни материали.

Съществуват също така метални кутии, които в миналото са се използвали повсеместно, но днес те са практически изместени от пластмасовите изделия.

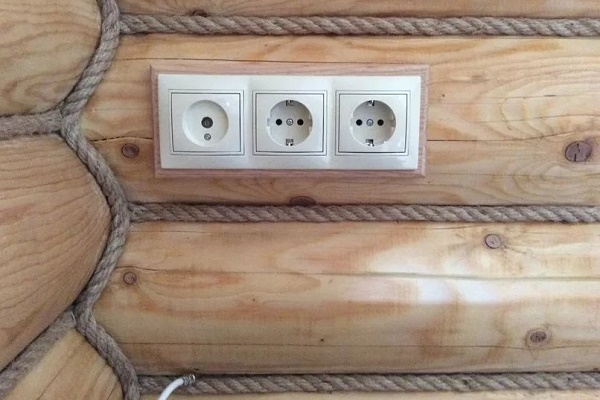

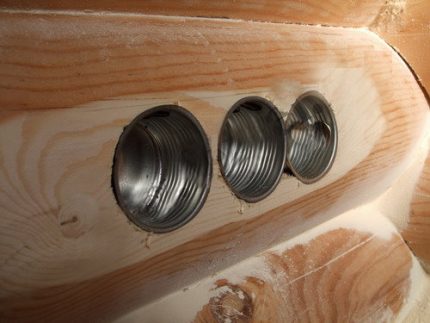

Металните подрозетници обикновено се монтират при монтаж на електрическата инсталация в дървени къщи. Те се изработват от поцинкована или цветна ламарина и не се поддават на заваряване, затова свързването с метална тръба се извършва чрез спояване.

С цел безопасност и предотвратяване на запалване, при монтаж на електропроводка в дървени къщи е необходимо да се използват метални подрозетници.

Основни правила за монтаж на подрозетници

Преди да се извърши монтажът на подрозетника, е необходимо да се избере място за неговото поставяне. Но тъй като контактът е източник на повишена опасност, към разполагането му в някои помещения се поставят специални изисквания, описани в «Правила за устройство на електроинсталациите» (ПУЕ).

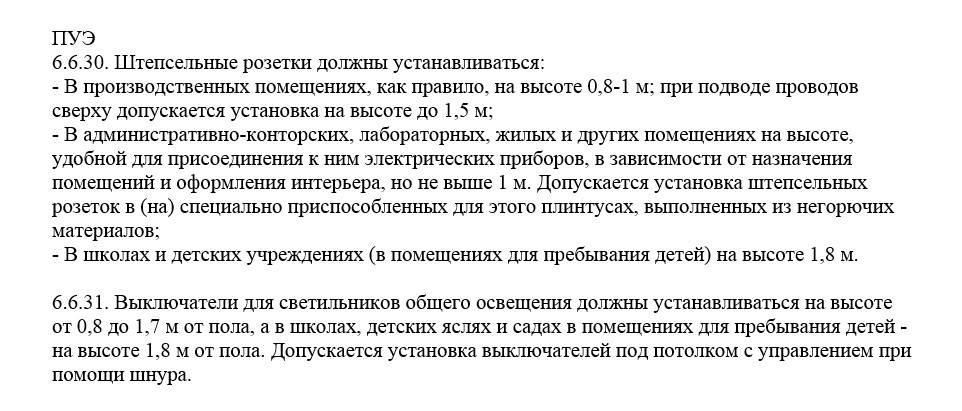

Съгласно ПУЕ:

• от електрическия контакт до тръбата, по която минава газ, разстоянието трябва да бъде не по-малко от 50 см;
• контакти в банята могат да се монтират на разстояние не по-малко от 60 см от източника на пръски (мивка, душ, вана);
• монтажът на ключовете се препоръчва да се извършва от страната, където се намира дръжката на вратата, като разстоянието от устройството до пода трябва да бъде до 100 см;
• не трябва да се инсталират контакти в сауни, бани, помещения, където се извършва пране.

За останалите помещения няма специални правила. Контактите трябва да се разполагат по такъв начин, че използването им да е удобно за всички членове на семейството.

Също така е необходимо да се ръководите от изискванията за безопасност и да инсталирате устройствата, като вземете предвид местоположението на електродомакинските уреди в дома, така че техните кабели да достигат до контактите без използване на удължители.

Може също да Ви е интересна информация за нюансите на монтажа на контакт за пералня или контакт за електрическа печка.

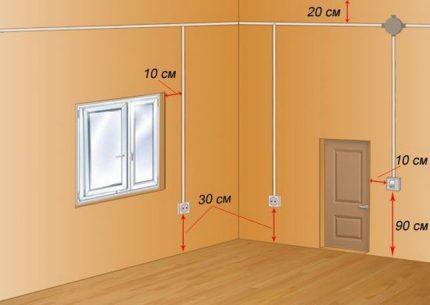

Препоръчителни места за инсталиране на контакти и ключове в стаята от гледна точка на практичност и удобство

Монтаж на подрозетник в бетонна основа

Ако вече сте решили къде ще бъдат разположени контактите, можете да пристъпите към монтажните работи, които се състоят от няколко етапа.

Преди да се монтира подрозетникът в бетон, се прави маркировка, след това се пробива отвор в стената и се приготвя гипсов разтвор.

Стъпка #1 – извършване на разчертаване на стената

Последователността на работите по разчертаването изглежда по следния начин:

• измерете с помощта на рулетка разстоянието от пода до предполагаемото място за монтиране на подфасунката;
• ако подовото покритие още не е постлано, трябва да добавите още 5 см;

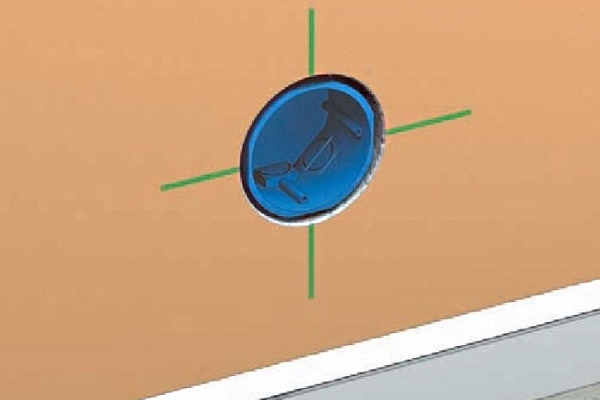

• използвайки строителен нивелир, начертайте две линии: хоризонтална и вертикална с пресечна точка на мястото, където ще бъде монтирана кутията;
• поставете чашката до стената и очертайте с молив.

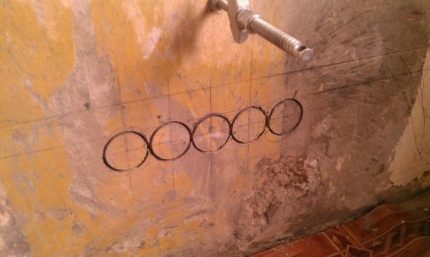

Ако предстои монтаж на два или повече подфасунки, тогава първо с помощта на строителен нивелир се очертава хоризонтална линия. Тя трябва да се намира на това разстояние от пода, на което ще бъдат разположени контактите.

Намерете центъра на първата кутия и начертайте през него вертикална линия. След това отмерете точно 71 мм и начертайте втора вертикала. На това място ще се намира центъра на втората чашка. Разчертаването на следващите подфасунки се извършва аналогично.

При монтажа на няколко подфасунки е необходимо много ясно да се извърши разчертаването и правилно да се определи хоризонталната линия, така че всички кутии да бъдат на едно ниво

Стъпка #2 – пробиване на отвор в бетона

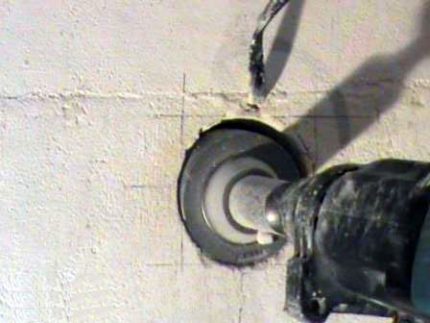

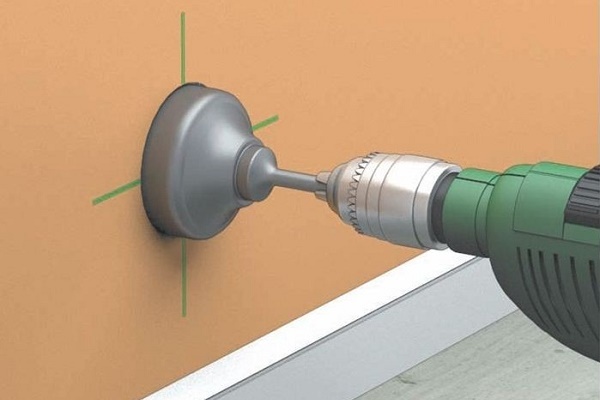

Могат да се направят отвори в тухлена или бетонна стена по няколко начина. Най-простият от тях е с помощта на корона за бетон с победитови зъби, с които тя, врязвайки се в стената, прави кръг с необходимия размер.

В центъра на короната има свредел от победит за пробиване на централния отвор.

Тъй като стандартните подфасунки имат външен диаметър 67-68 мм, за работата ще подхожда корона с диаметър 70 мм. Насадката се поставя на перфоратор или бормашина, поставя се върху очертаната линия и се пробива отворът.

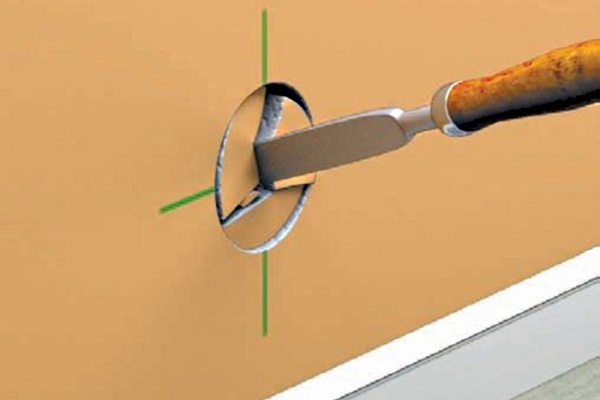

След това насадката се изважда и от отвора с длето и чук се избива целият останал слой бетон.

Отворът трябва да е с 4-5 мм по-дълбок от височината на подрозетника, за целта коронката трябва да се потопи напълно в стената

Ако няма коронка за бетон, тогава дупката може да се направи с бормашина с победитово свредло. Първо се пробива централен отвор на цялата дълбочина на накрайника, а след това със същото свредло се правят дупки по линията на окръжността.

Колкото повече са те, толкова по-лесно ще бъде да се издълбае отвор с нужния диаметър и дълбочина с длето и чук или перфоратор.

Друг начин – да се направи квадратен отвор с помощта на ъглошлайф с накрайник под формата на диамантен диск. Първо се изрязват централните линии, а след това – по целия периметър на подрозетника. Процесът както винаги завършва с длето и чук.

Стъпка #3 – поставяне на кутията в стената

След като отворът е направен, той трябва да се почисти добре и да се постави подрозетникът за пробване. Той трябва да влиза свободно по ширина, а по дълбочина трябва да остане запас от около 5 мм за разтвора.

Ако всичко се е получило както трябва, сега е необходимо от горната или долната част на отвора (в зависимост от мястото на електропроводката в помещението) да се направи проход за полагане на кабела.

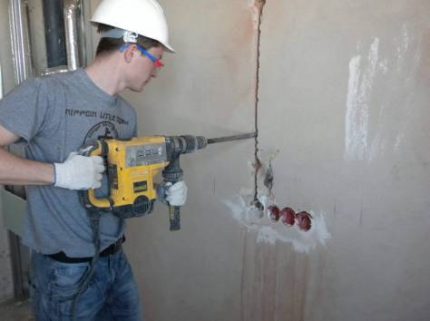

От направения отвор с бормашина (в меки стени с длето или стамеска) се прокарва канал, по който ще минава електропроводът.

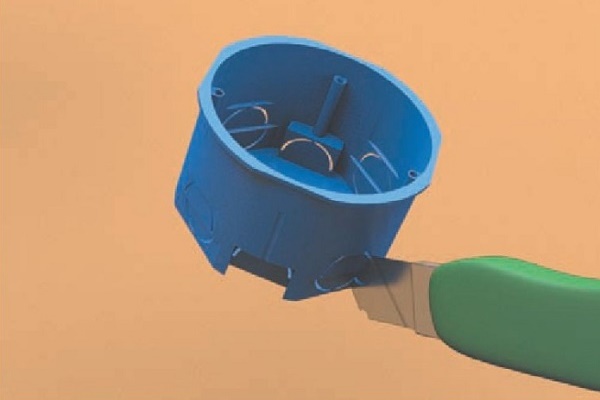

Подрозетникът също трябва да се подготви. Обръщаме го с долната страна, където са прорезите за кабелите, и изрязваме един от тях с нож. Вкарваме кабела там и поставяме кутията в стената за проверка.

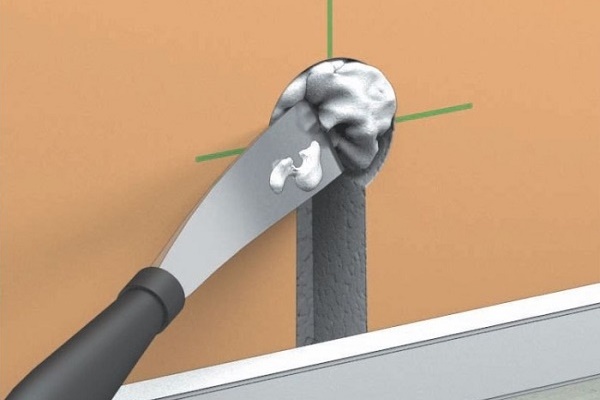

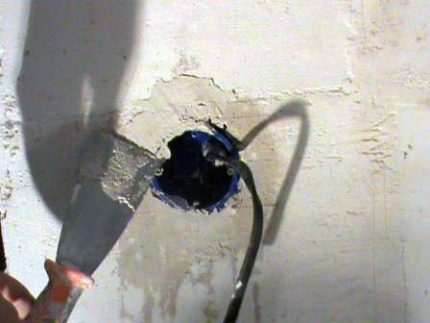

За закрепване на чашата приготвяме разтвор от гипс или алабастър, който трябва да има консистенция на заквасена сметана. Трябва да се има предвид, че разтворът от тези материали се втвърдява много бързо и имате не повече от три-четири минути, за да завършите процеса на монтиране на подрозетника. След пет минути сместа вече ще е непригодна.

Две минути преди поставянето на кутията в стената отворът се намокря с вода. След като течността се попие, върху стените му се нанася с шпатула слой гипс. В чашата се прокарва кабелът, задната му част също се намазва с разтвор, и подрозетникът се вкарва в отвора.

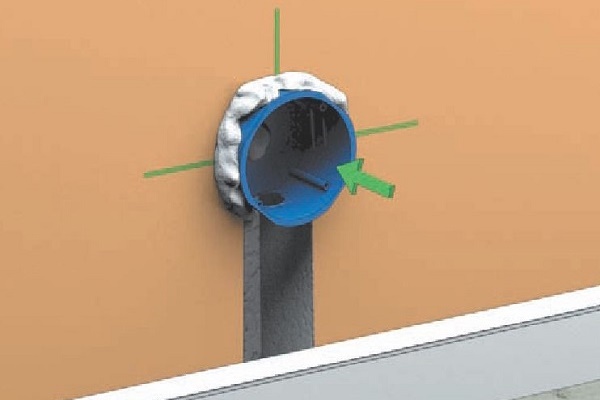

Регулирайте положението на кутията така, че нейният ръб да бъде наравно със стената, а винтчетата да са разположени хоризонтално.

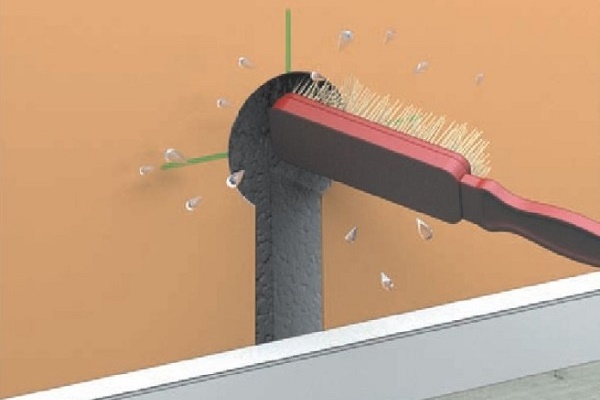

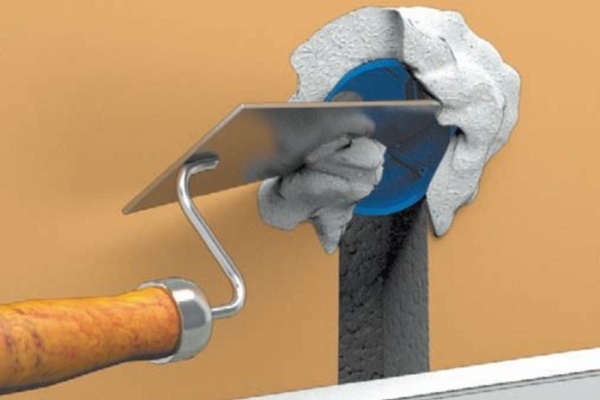

За пълна фиксация на чашата, във всички цепнатини и празнини също се поставя разтвор, а след това стената около подрозетника се обмазва с гипсова смес.

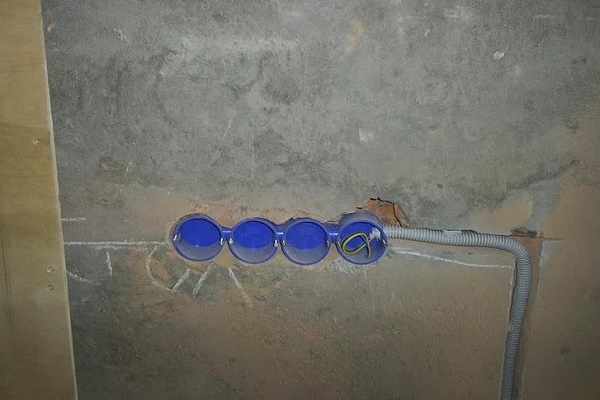

Стъпка #4 – обединяване на няколко подрозетници

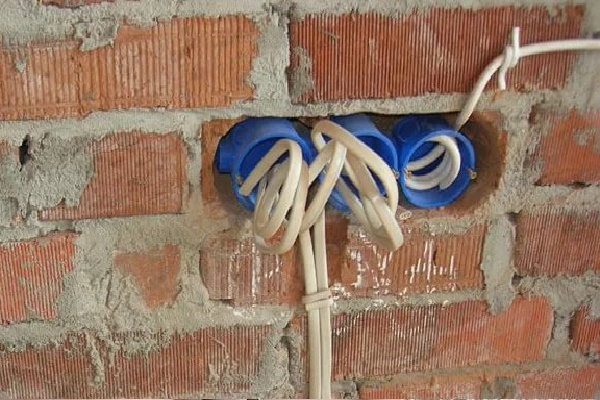

Как се извършва разчертаването на два и повече подрозетника, беше описано по-горе. Пробиването на отворите се извършва по същите начини, както и за единична кутия. Единствената разлика е необходимостта от обединяване на отворите помежду им. Това може да се направи с длето или ъглошлайф.

Преди монтажните работи, подрозетниците трябва да се съединят един с друг с помощта на страничен крепежен елемент. Монтажът в стената се извършва аналогично на инсталирането на единична кутия.

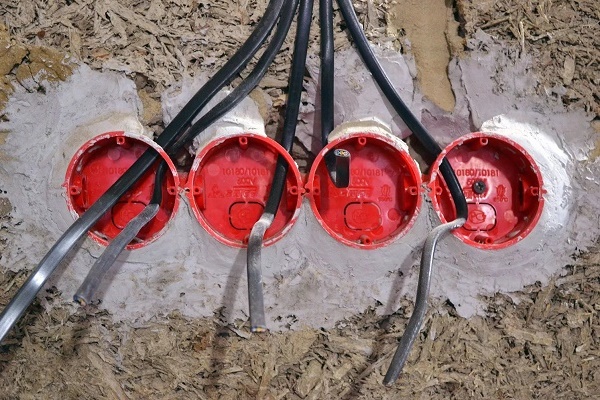

Важен момент, на който задължително трябва да се обърне внимание при закрепването на блока от кутии, е строгото изравняване на подрозетниците по хоризонтала по време на тяхното фиксиране в стената с гипсов разтвор. Необходимо е тази част от монтажа да се извършва само с помощта на строително ниво.

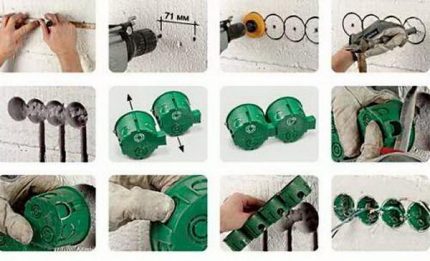

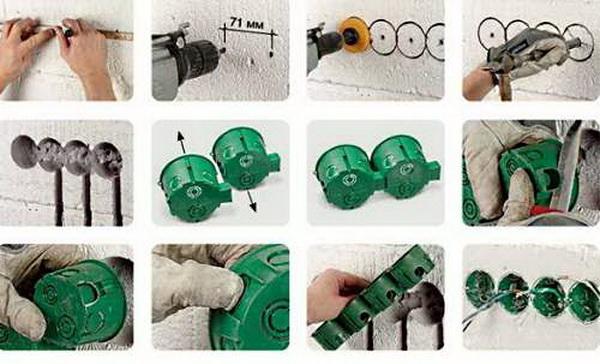

На фигурата са показани нагледно всички етапи на работите по инсталиране на няколко подрозетника в бетонна стена

Монтаж на кутия в кухи стени

Подрозетниците, предназначени за стени от композитни материали, по-специално от гипсокартон, имат малко по-различна конструкция от монтажните кутии за бетонни и тухлени основи.

Фиксацията на кутията в стената се извършва без гипсов разтвор, което позволява да се извърши инсталиране на подрозетник в гипсокартон много по-бързо и по-лесно.

За пробиване на отвори е по-добре да се използва коронка за дърво, тъй като те се получават равни и спретнати, което улеснява процеса на инсталиране на подрозетника.

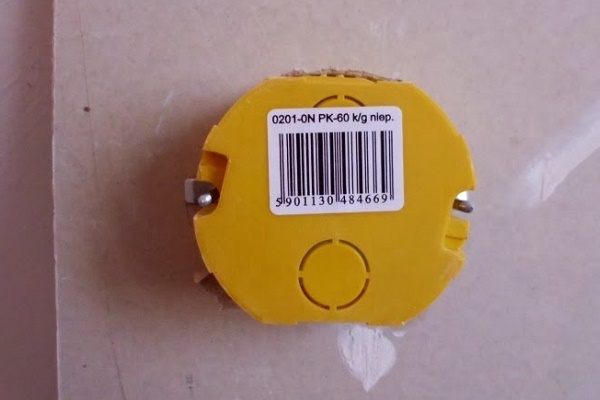

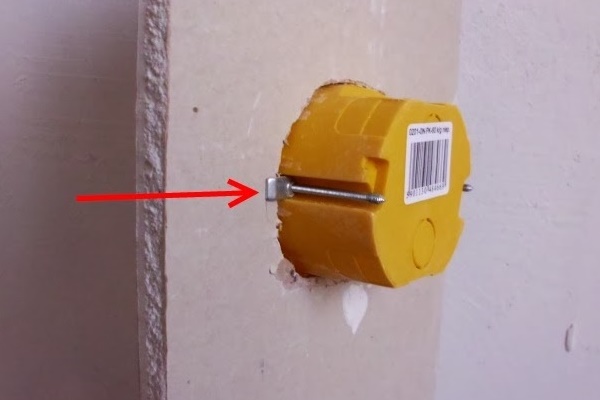

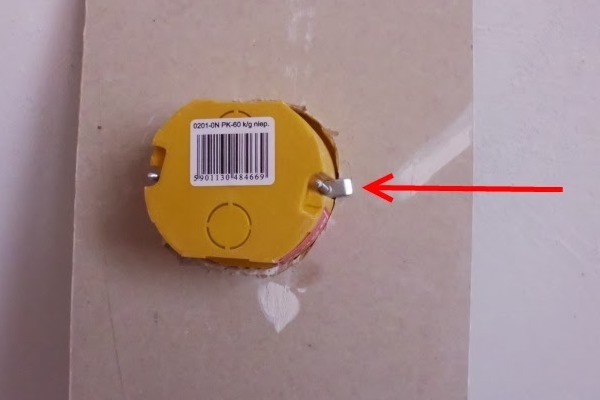

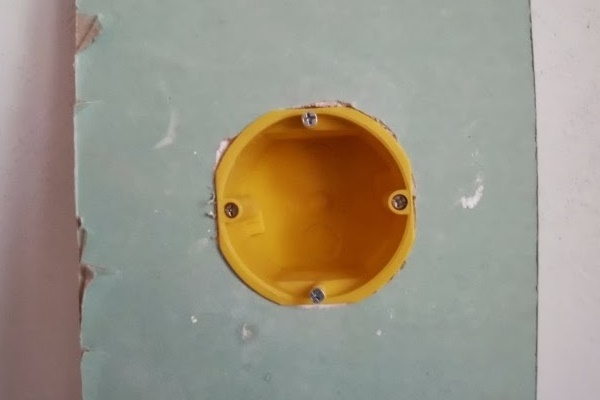

В горната част на кутията се намират четири винтчета, разположени по двойки. Две от тях леко излизат навън и са предназначени за закрепване на ключ или контакт.

Другите две са леко вдлъбнати в корпуса на подрозетника. В долната част на всяко винтче се намира метална или пластмасова лапка, която при завъртане на винта се задвижва и фиксира кутията в гипсокартона.

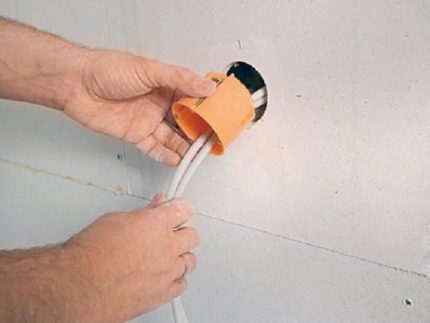

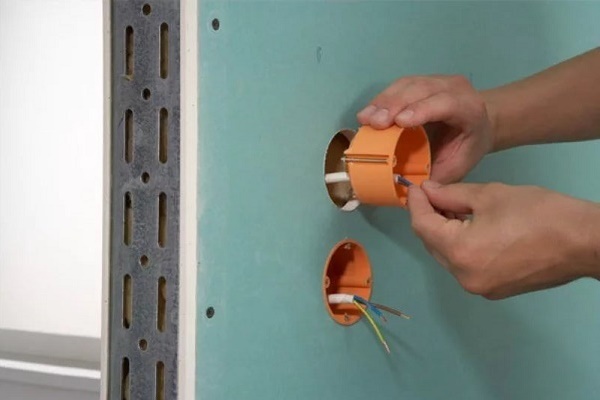

Преди да вмъкнете кутията в стената, прокарайте в предварително направения отвор в задната част на кутията електрическия проводник

Преди да инсталирате подрозетника, направете маркировката, както е описано по-горе. Да се направи отвор в гипсокартон е много по-лесно, отколкото в бетонна стена. Може просто да се изреже кръг с нож или да се пробие по контура със свредло, а след това да се прореже със същия нож.

Въпреки това, при използването на тези методи се получават не много равни ръбове. Освен това, гипсокартонът е доста крехък материал и може да се счупи.

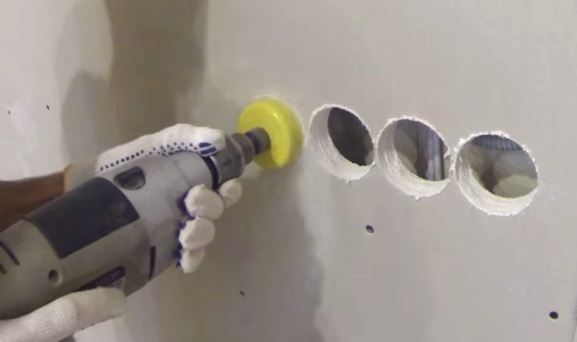

Най-добре е да се извършва работата с помощта на коронка за дърво. След като отворът е подготвен, изведете в него проводника и поставете подрозетника така, че винтовете да са разположени хоризонтално. Фиксирайте кутията в гипсокартона, като завъртите по посока на часовниковата стрелка двата вдлъбнати винтчета.

Монтаж на подрозетници в керамични плочки

При необходимост от инсталиране на контакт или прекъсвач в стена, която се предвижда да бъде облицована с кафелни плочки, маркирането и пробиването на отвори в бетона се извършват преди началото на довършителните работи. В получените вдлъбнатини предварително се поставят електрическите проводници.

След полагането на плочките отново се прави маркировка и в нея се пробиват отвори с необходимата дълбочина. Най-добре е плочката да се пробива с диамантена коронка, като периодично се охлажда с вода.

В вдлъбнатините се поставя гипсов разтвор, като се нанася и върху задната част на подрозетника, след което кутията се притиска в отвора и се изравнява.

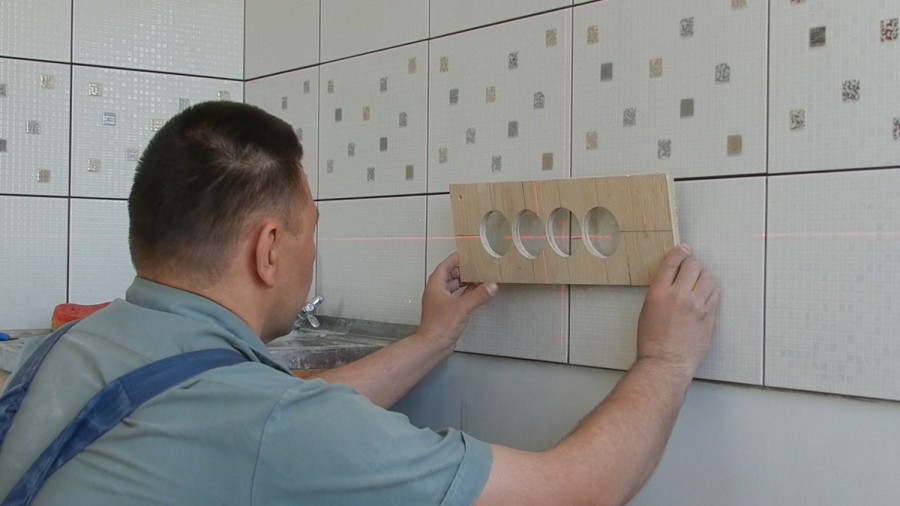

За инсталиране на няколко контакта предварително се прави шаблон, по който първо се маркира стената, а след облицовката той се прилага върху плочката и по него се пробиват отворите.

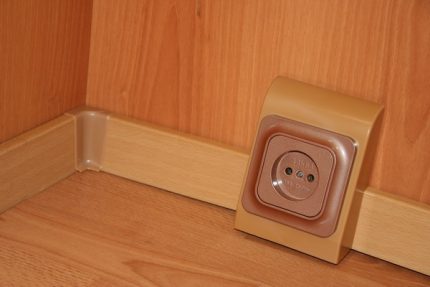

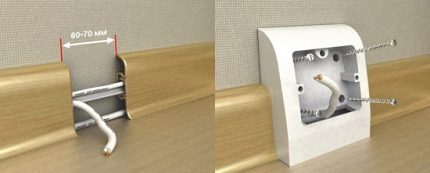

Нюанси при монтаж на мултибокс на перваз

Какво да направите, ако в дома вече е направен качествен ремонт, но се е появила нужда от още една точка за свързване на електрически домакински уреди?

В този случай съвсем не е задължително да се махат новите тапети и да се жлеби стената, може да се направи контакт директно върху перваза.

Мултибоксовете отговарят на всички типове стандартни единични контакти. В тях могат да се разполагат не само електрически, но и телефонни контакти, както и жак за интернет кабел.

Трябва обаче да се има предвид, че този начин може да се прилага само върху пластмасови первази от разглобяем тип с кабелен канал. Преди да инсталирате подрозетника, е необходимо да прокарате проводника вътре в перваза.

За целта свалете капака от тази част, в която ще се разположи контактът. Тази операция се извършва от ъгъла или от най-близката запушалка, като повдигнете капака с отвертка и внимателно го свалите.

Отрежете перваза така, че да се образува междина, чиято ширина отговаря на размерите на пластмасовата накладка. Поставете в нея мултибокса, прокарайте проводника през отвора в корпуса му и закрепете подрозетника с дюбели.

Изводи и полезно видео по темата

Как се извършва инсталирането на подрозетници в бетонна стена, можете да видите в следващото видео:

Целият процес на монтаж на блок от подрозетници в гипсокартон е подробно описан във видеото:

Монтажът на пластмасовата накладка върху перваза е показан на видеото:

За да разберете как се извършва монтажът на подконтактни кутии в керамични плочки, вижте видеото:

Монтажът на подконтактни кутии, макар и да изглежда на пръв поглед много прост, има своите сложности и нюанси, които трябва да се вземат предвид по време на работа, за да не се наложи след известно време отново да вдигате прах и да преинсталирате разклатените уреди.

От това колко правилно и компетентно са монтирани подконтактните кутии, зависи дълготрайността и външният вид на контакта или превключвателя.

Вие сте поставяли сами подконтактна кутия в бетонна или тухлена стена? Или може би сте монтирали подконтактна кутия в гипсокартон? Споделете своя опит, разкажете за трудностите, които са възникнали по време на монтажа. На много начинаещи ще са полезни вашите съвети – оставете вашите коментари под тази статия.
