Електроинсталация в дървена къща: правила за проектиране + поетапен монтаж

Дървените къщи като жилище се избират по много причини: на едни е противопоказано да живеят в бетонни „кутии“, на други харесват красивите дървени сгради. Обитаването в тях обаче е тясно свързано с понятието безопасност. Точно затова електрическата инсталация в дървена къща се счита за един от ключовите аспекти.

Ние ще разкажем за това как правилно да направите окабеляването на електрозахранването в дървена къща. Ще подскажем какви схеми, консумативи и електроинсталационни изделия се използват при полагането на линии по стени от дървен материал или трупи. Като вземете предвид нашите съвети, Вие ще можете да направите безопасна и надеждно работеща мрежа.

Проект за електрозахранване на дървена къща

Дори ако всички трупи, греди и дъски са обработени с антипирени, те остават уязвими при случайно запалване. Поради тази причина етапите на изграждане на електросистемата – от проектиране до монтиране на контакти и ключове – трябва да знаят и опитните майстори-любители, и собствениците, които контролират работата на наетите строители.

Според законодателството на Руската федерация за жилищни сгради с консумирана мощност не повече от 15 kW изготвянето на проект за електрически мрежи не се изисква. Но на компанията, която извършва доставка на електроенергия, е необходимо да се предостави схема и данни за общата консумирана мощност. Това е необходимо за изчисления на отпуснатата мощност на линията и монтаж на измервателното устройство.

Някои компании-доставчици на електроенергия при сключване на договор все пак изискват проект, включващ, освен схема на вътрешното окабеляване, точките за монтаж на контакти, ключове, разпределителни кутии, електротабло с електромер.

В процеса на разработване на проекта трябва да се вземат предвид всички нюанси: точното разположение на електроинсталациите, изборът на кабел и начин на окабеляване, необходимостта от заземяване и т.н. Как се осъществява съставянето на проекта и подготовката за монтажните работи, ще разгледаме по-подробно.

Стъпка #1 — съставяне на схема и план на работите

С проектирането може да се заемете самостоятелно, ако имате опит с подобни работи, или с помощта на специалисти, като сключите договор с проектна организация.

Професионално съставеният документ съдържа следните точки:

• схема на ел. табло;
• план за монтаж на електроинсталации;
• изчисления за инсталиране на заземителен контур;
• изводи извън дома, ако има – автономни източници на електроенергия;
• план за инсталиране на оборудването със спецификации;
• ако предстои съгласуване – пакет от разрешителна документация;
• обяснителна записка.

Но първо трябва да се обърнете към Енергоснабдяване за получаване на ТУ – технически условия, които се разписват съгласно СНиП.

Най-малко документи ще трябва да събират собствениците, които оформят присъединяване с мощност под 15 kW. Те трябва да напишат списък на електроуредите и да изчислят общата им мощност. Ако консумираната мощност е над 35 kW – необходима е еднолинейна схема на електроснабдяването. За мрежи 380 V се съставя трилинейна схема.

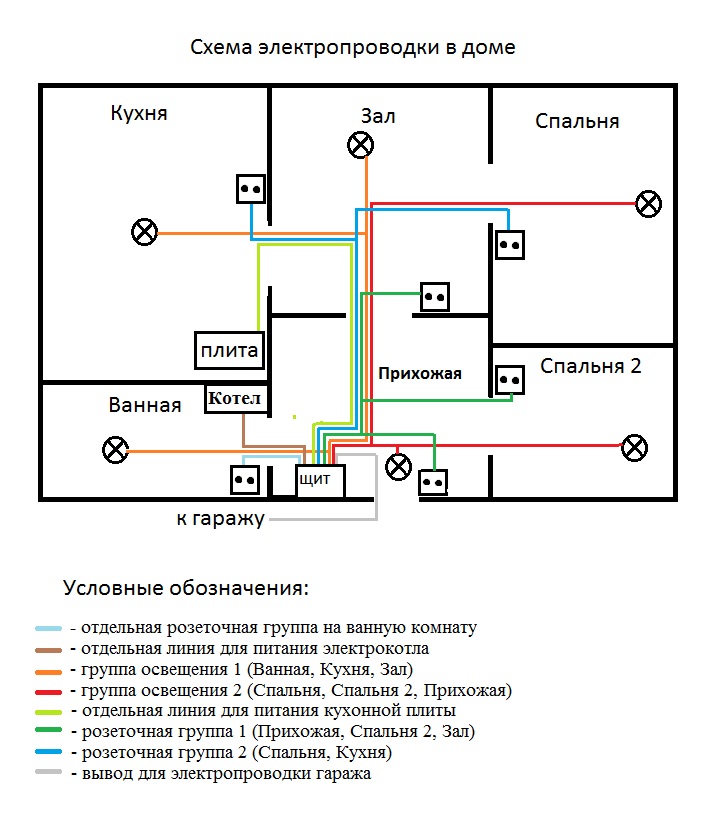

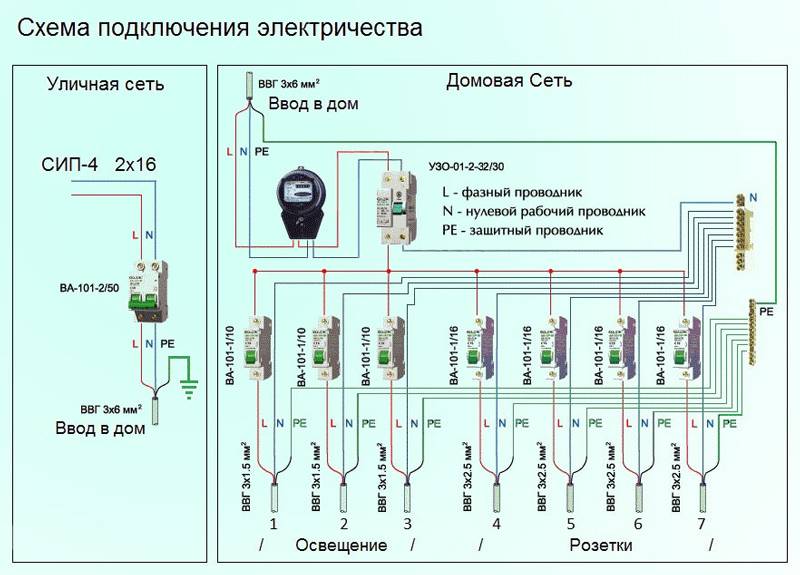

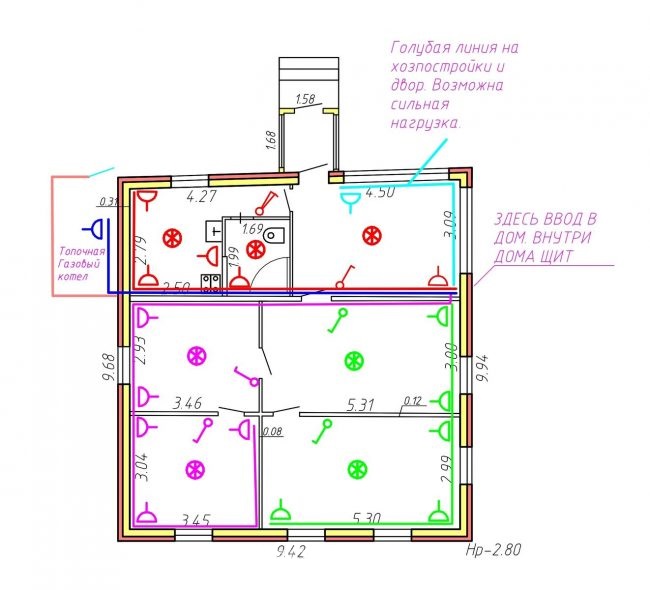

За основа на съставяне на схемата обикновено се взема план на къщата с точни размери и директно в него се обозначават местата на осветителните тела, ключовете, контактите, мощното оборудване – котли, перални, хладилници

В кухнята не са достатъчни 1-2 контакта, както в спалните, задължително трябва да се планира инсталиране на блокове контакти. Местоположението на силовите точки стриктно не се регламентира нито от ПУЕ, нито от строителните норми. Височината на монтаж на контактите е обоснована само от удобството при експлоатация.

В коридорите е рационално да се използват проходни ключове, в стаите – обикновени 2-3-клавишни. Те се инсталират на височина от 90 до 160 cm.

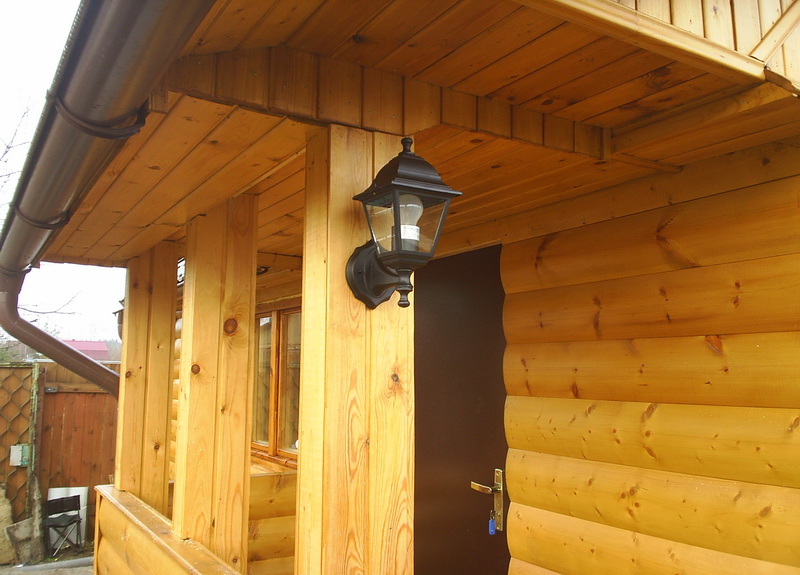

В схемата трябва да се включи осветлението на прилежащата територия, както и на гаража, лятната кухня и банята – обикновено мощността се разпределя за всички обекти, свързани към отделната линия

Разположението на ел. таблото трябва да се планира така, че да има лесен достъп до него, но само за възрастни – тоест по-добре на височина от 150 cm.

Всички правила, отнасящи се до проекта, се отнасят за всякакви къщи, не само за дървените. Но рискът от случайно запалване при неправилно планиране или монтаж на мрежи е по-висок именно при постройки от дърво.

Стъпка #2 — изучаване на правилата и изискванията към електрическата инсталация

Ако дейностите се извършват самостоятелно и възникнат въпроси относно използването на различни материали, както и технологии за полагане на кабели, трябва да се опирате на нормите и правилата за свързване на електричеството в дървена къща, изложени в ПУЕ и СНиП.

Монтажът според изискванията на ПУЕ е по-сложен, по-скъп, но по-целесъобразен, отколкото действията на сляпо. Трябва да помните, че именно спазването на правилата ще защити Вашия дом, ще го предпази от пожар, а ел. инсталацията – от претоварване, късо съединение и изтичане на токове.

Например, едно от изискванията е използването само на медни проводници, чието сечение се избира според натоварването на мрежата. Те са по-скъпи, но притежават по-добра проводимост и механична здравина, издържат дълго време и лесно се монтират.

Още няколко изисквания, изпълнението на които ще предпази дървената къща от беда:

1. За защита от повреди, конденз, контакти с прах, кабелът се поставя в метални тръби, метални гъвкави ръкави или пластмасови кутии.
2. Местата на свързване на защитните тръби или кутии трябва внимателно да се херметизират.
3. През вентилационни шахти и канали е забранено да се прокарва ел. инсталация.
4. Преди закупуване на кабела е необходимо правилно да се изчисли неговото сечение, което трябва да съответства на токовото натоварване.
5. За скрит монтаж се препоръчва да се използват само метални тръби; гъвкавите и самозагасващите ръкави не са подходящи.
6. Едно от условията за пълноценна защита е правилно сглобено електрическо табло с комплект автоматични прекъсвачи и УЗО.

Също така не се препоръчва да се пести от материали и да се купуват евтини изделия от непроверени производители. Ако няма опит за ел. монтаж на скрита инсталация, е по-добре да се направи отворена – съществуват множество начини за безопасен монтаж и декориране.

Стъпка #3 — подготовка на материали и инструменти

Преди да съставите сметка, е необходимо да определите кой инструмент ще ви трябва и колко монтажен материал трябва да закупите. В това ще помогне предварително изготвена схема с посочване на всички електроинсталации и трасета на кабелите.

За монтажа ще са необходими както ръчни, така и електрически инструменти:

• чук;
• набор отвертки;
• индикатор за напрежение (тестер);
• плоски клещи;
• строителен нож.

Отличителната черта на инструментите за електромонтажни работи са изолираните дръжки. Освен това трябва да подготвите защитни ръкавици и обувки с гумена подметка. Материалите се подбират, като се вземат предвид натоварването, начинът на монтаж и последващото декоративно покритие. Основата на електрическата мрежа ще съставляват следните изделия:

Освен това е необходимо да се закупят изолационни материали за окабеляването – метални ръкави, короби или кабелни канали, монтажни клипсове, самонарезни винтове, алуминиева лента за изолация, метални тръби за преходни гилзи. Кабелът се препоръчва да се купува с резерв 10-15%.

След съставяне на проекта, изчисленията, съгласуването (ако е необходимо) и подготовката на материалите може да се пристъпи към работа.

Етапи на електромонтаж в дървена къща

Процесът на оборудване на електрически мрежи включва не само монтаж на проводници, тук всичко е важно: въвеждане на силовия кабел в къщата, изграждане на заземителен контур, пълнене на електротаблото. Някои сложности са свързани с планирането и изграждането на скрито окабеляване. Всички дейности трябва да се извършват съгласно нормите и изискванията на СНиП и ПУЕ.

Етап #1 — подаваме електричество към сградата

През последните десетилетия се увеличи потреблението на електроенергия, а заедно с това – и изискванията към изграждането на входа на електролинията в къщата.

Съществуват два начина за въвеждане на кабели:

• надземен или въздушен, осъществяван с помощта на високи стълбове;
• подземен или траншеен.

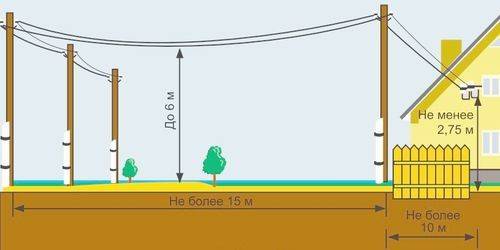

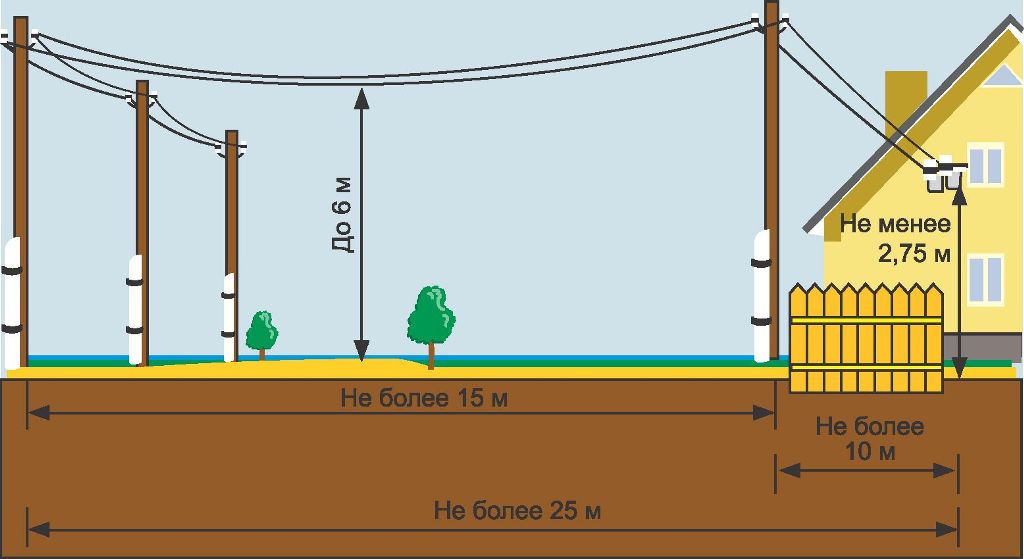

Първият начин е традиционен – силовите комуникации се теглят от електропровода директно до къщата. За целта се използва изолиран полиетиленов проводник СИП, който се нарича самоносещ. Той не изисква монтиране на допълнително въже и се държи благодарение на собствената си носеща способност.

Ако дължината на входящата линия е повече от 25 м, е необходимо да се монтира допълнителна опора. Често на тази опора (стълб) се поставя и външното ел. табло.

Подземният начин за въвеждане на силовата линия е по-модерен. Проводниците се полагат в изкоп с дълбочина от 0,8 м и повече. Охранителната зона на повърхността на почвата се маркира с табелки. Под земята проводниците, допълнително изолирани и поставени в метална тръба, са максимално защитени от влага, повреди и натоварване.

Въвеждането на проводника в дървената постройка се осъществява посредством метална гилза, която може да се изработи от парче дебелостенна тръба. Основното предназначение на гилзата е да предотврати контакта на кабела с дървените части на къщата.

Етап #2 — инсталираме заземяващ контур

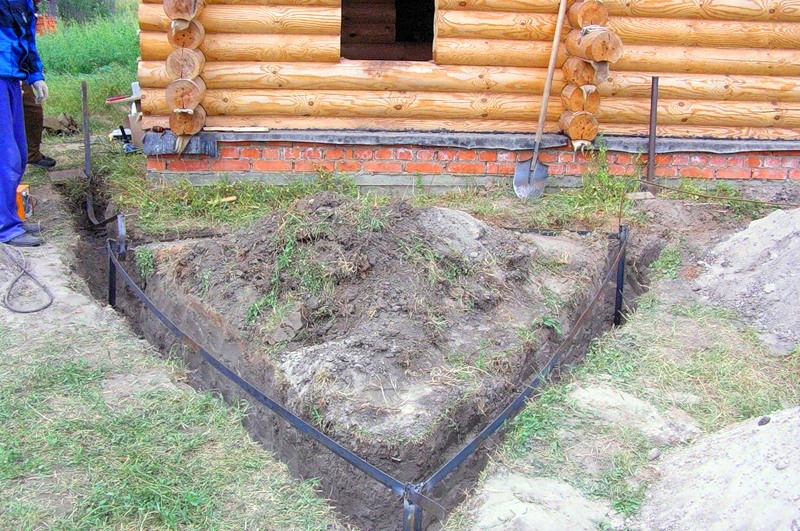

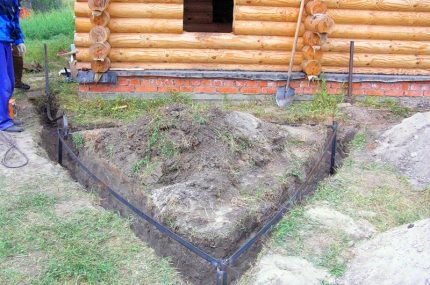

Има стар изпитан начин за изграждане на заземяване за частна къща. Наблизо до точката на входа на силовия кабел в къщата в земята се изкопава триъгълна яма с дълбочина 0,5 м. В ъглите на получения триъгълник се забиват метални пръти – шипове, армировка, и се свързват с дебела тел или ъгълче.

Заземителният контур не е задължително да има форма на триъгълник, също така се конструират кръгли, правоъгълни и линейни варианти. Броят на електродите може да бъде повече от три.

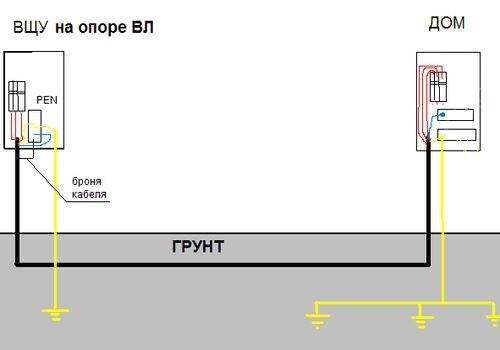

След това от контура към стълба или стената се прокарва метален проводник, чийто край се присъединява към заземителната шина в ел. табло. В схемата се включва и мълниеотвод. Подземната конструкция се засипва с почва.

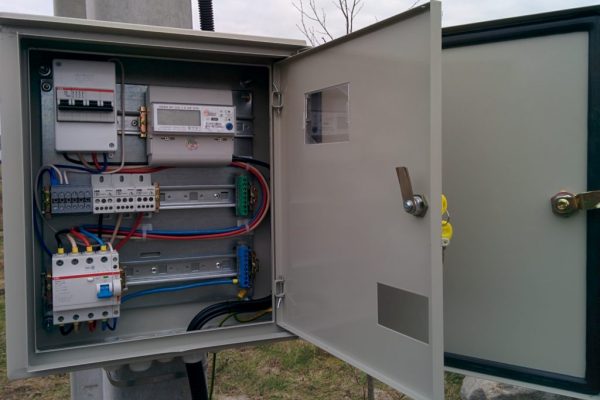

Етап #3 — оборудваме електротабло

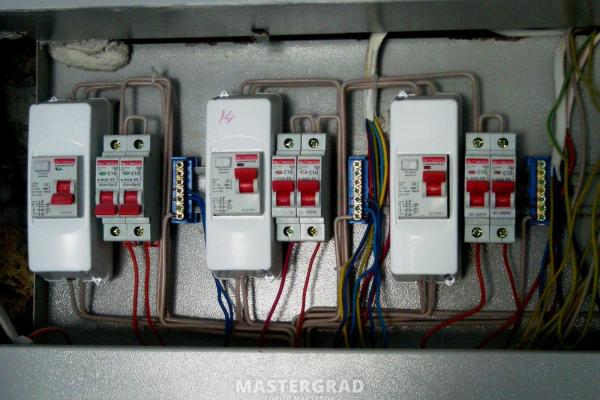

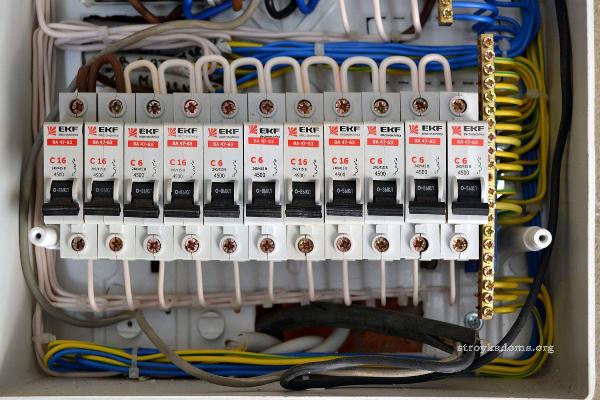

Ел. табло на дървена къща – „мозъкът“ на електропреносната мрежа, от който зависят работата на системата и безопасността на обитателите.

За да функционира правилно, е необходимо да се спазват редица важни правила:

• размерите на таблото се подбират според броя на УЗО и автоматите, но с резерв – свободни места на DIN-рейките;
• освен автоматите и УЗО е необходимо да се разпределят места за електромера, заземителните и нулевите шини, свързаните проводници;
• ако таблото е разположено навън, е необходимо да се осигури защитата му от валежи;
• височина на монтаж – не по-малко от 1,5 м, за да нямат достъп деца или животни.

Номиналът на автоматите, както и сечението на проводника, зависи от токовия товар. Параметрите на входящия автомат са ориентирани към лимита на електроенергия от доставчика.

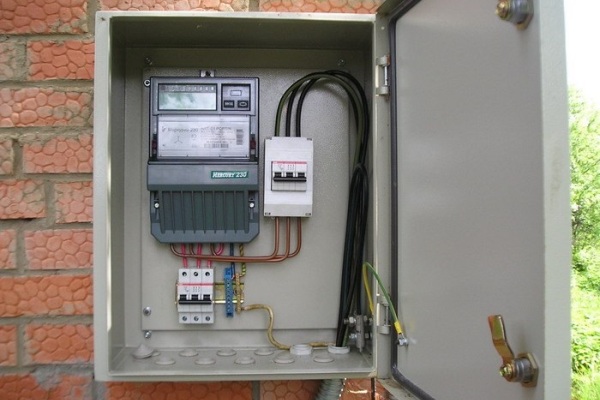

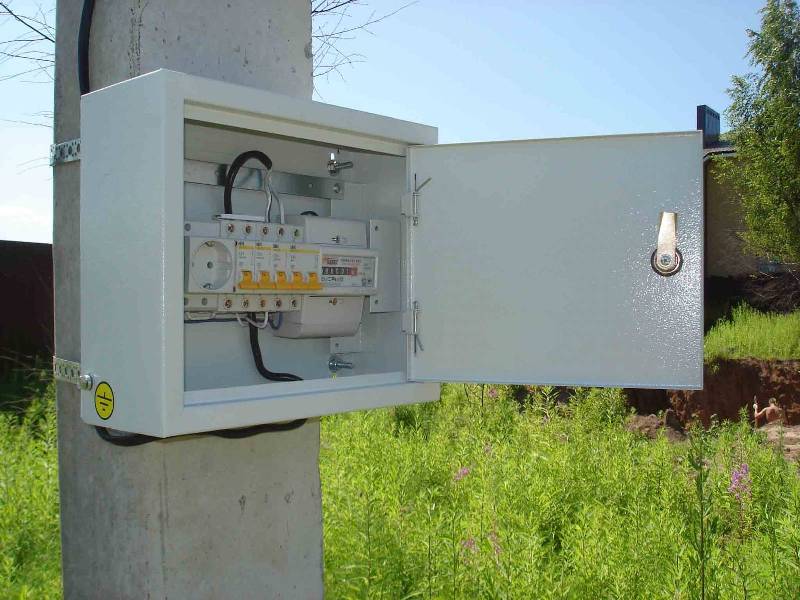

Херметична кутия с възможност за отчитане на показанията на електромера и удобна вратичка – надеждна защита на електроинсталациите от дъжд и евентуални механични повреди.

За свързване или присъединяване на проводници се препоръчва използването на по-ефективни и сменяеми клеми, усукването не е подходящо, а запояването отнема много време и изисква опит.

Етап #4 — правилно полагаме инсталацията

Вариант #1. Монтаж на скрито окабеляване. Преди началото на монтажните работи следва да се определи видът на полагане на електропроводката. Работата е там, че без защита не може да се фиксира кабелът вътре в дървени елементи: греда, дънери и пр.

Съгласно ПУЕ-6, съществува възможност за електромонтаж на скрито окабеляване, но с използване на метална тръба.

Монтаж на проводници в стоманени тръби. Измазани бразди, монолитни заводски конструкции практически не се използват, а гъвкави гофри и коробки се смятат за недостатъчно здрави – изгарят при запалване.

Скритото окабеляване е рисково и сложно за самостоятелно изпълнение: всеки проводник ще трябва да се постави вътре в метална тръба, а местата на съединения на две тръби да се закрепят херметично едно с друго.

Пожарникарите не препоръчват да се използва този начин, но ако на собствениците на къщата все пак е важно да маскират проводниците под облицовката, трябва да се действа по следната инструкция:

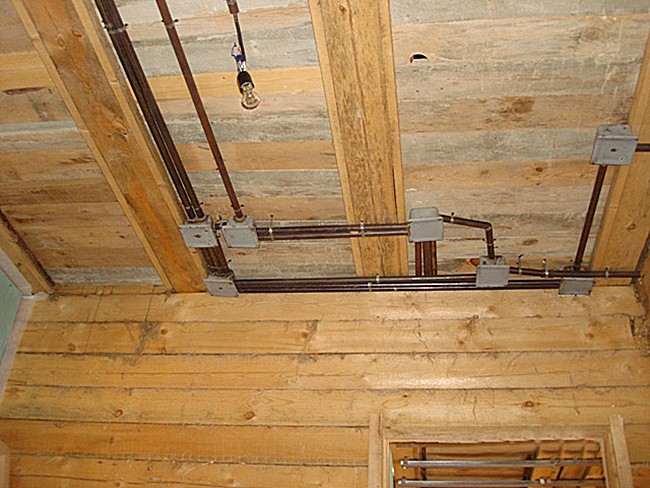

1. Подгответе штроби в дънерите/гредата.
2. Инсталирайте разпределителните кутии така, че достъпът до тях да е възможен и след довършителните работи.
3. В стените и преградите пробийте отвори и впъхнете в тях проходни втулки с обработени краища.

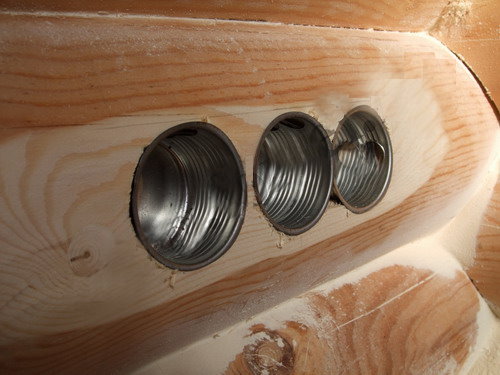

4. На местата на закрепване на ключовете и контактите също инсталирайте метални монтажни «чаши».
5. Изберете тръби по диаметър така, че проводниците да заемат не повече от 40-50% от вътрешното пространство.
6. Краищата на тръбите, както и на втулките, да се шлайфат или да се обезопасят с пластмасови обръчи, за да не се прегънат или скъсат проводниците.
7. Закрепете тръбите на тавана или стените с хомути, към металните втулки – чрез развалцоване.
8. Протегнете проводниците според схемата вътре в тръбите.
9. Съединете проводниците в разпределителните кутии, свържете ги към електроинсталациите и електротаблото.

След това може да се облицоват дървените повърхности с вагонка, гипсокартон или друг материал.

За защита на метала от корозия се избират тръби от поцинкована стомана или неръждаема стомана. Обикновената стомана се покрива с антикорозионна боя. Ако се забележи повишена влажност, тръбите се полагат под наклон – за оттичане на конденза.

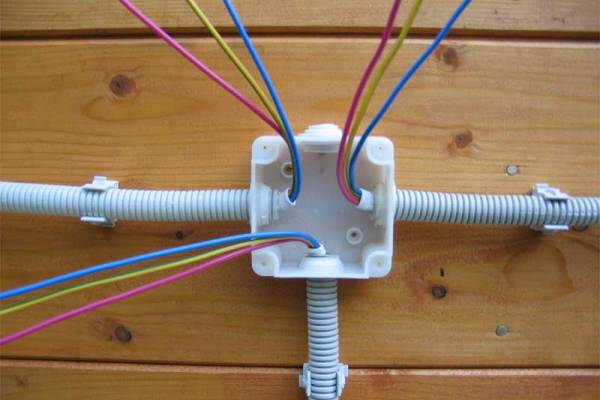

Вариант #2. Монтаж на открито окабеляване. Откритото окабеляване е на видимо място, монтира се отгоре върху дървени повърхности, затова трябва да изглежда привлекателно.

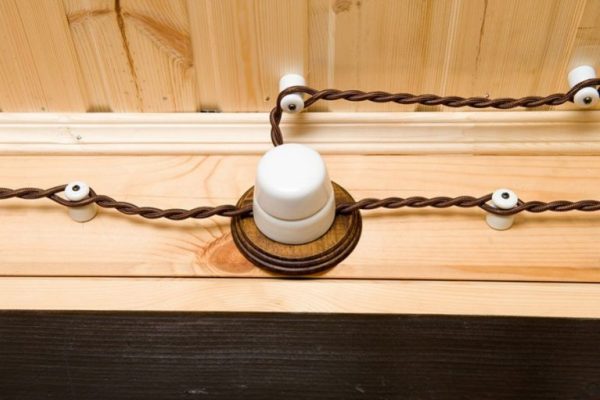

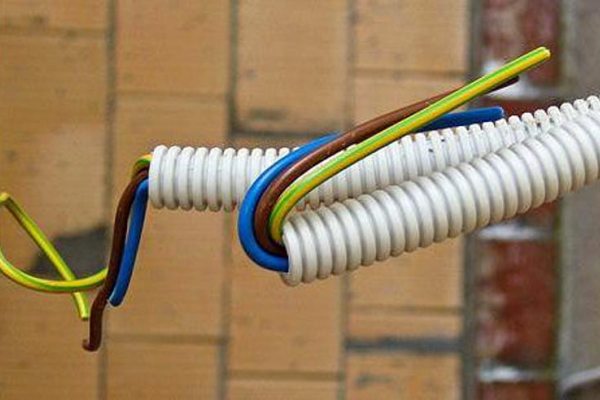

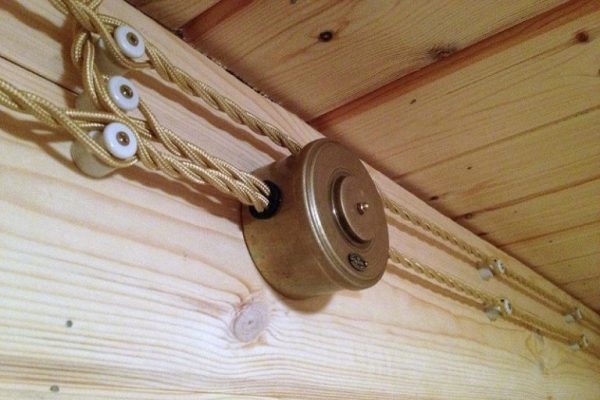

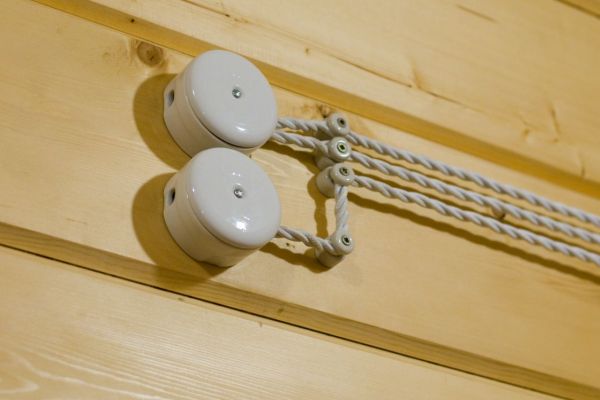

За маскиране използват гофрирани тръби, твърди пластмасови короби и первази от незапалим материал. Но на мнозина не им харесва «офисният» дизайн и те използват ретро-инсталация, специално предназначена за създаване на вътрешна електро-мрежа на дървена къща.

Ако бюджетът е малък и ретро инсталацията не е по джоба, ще подходят короби от самозагасваща пластмаса. Можете да изберете цвят, максимално подходящ за облицовката на стените: бял, кафяв, бежов, «под дърво».

Инструкция за електромонтаж:

1. Изберете кабел-канали и первази, съответстващи на диаметъра на проводниците.
2. Свалете горната част – капака, а основата закрепете на дървената повърхност със самонарезни винтове.
3. На местата на съединенията, в ъглите монтирайте разпределителни кутии за свързване на проводниците.
4. Монтирайте, съгласно правилата за монтаж на електроинсталации в дървени къщи, контакти и ключове.
5. Поставете проводниците в кабел-канали.
6. Извършете свързването по всички линии.
7. Поставете горните части – капаците, щракнете.

За пълноценна се счита защитата, при която проводниците никъде не контактуват с дървената повърхност и не излизат навън.

Етап #5 — монтираме ключове и контакти

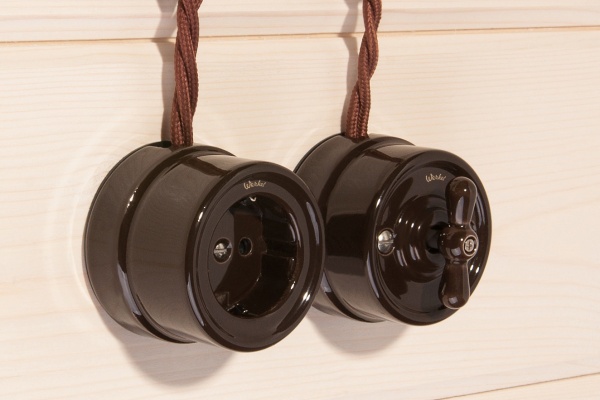

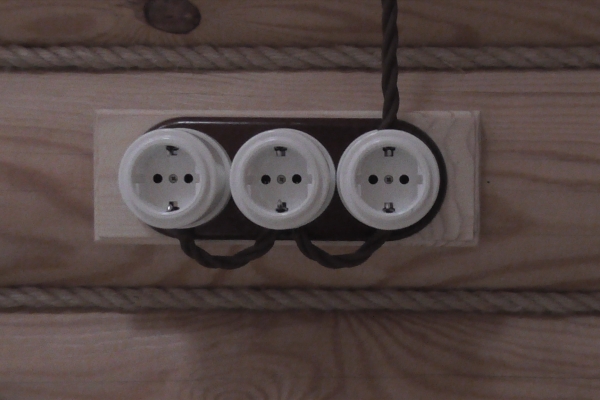

Монтажът на повърхностни електрически точки се извършва по общи правила, с едно изключение – под всяко устройство допълнително се поставя изолационен незапалим материал, например алуминий или азбест.

Ключовете се монтират по същия принцип като контактите.

Ако вътрешната част на устройството е частично вградена в греда или дънер, трябва да се използват само метални подконтактници – защитни втулки, които няма да се запалят и няма да се стопят при късо съединение или случайно запалване.

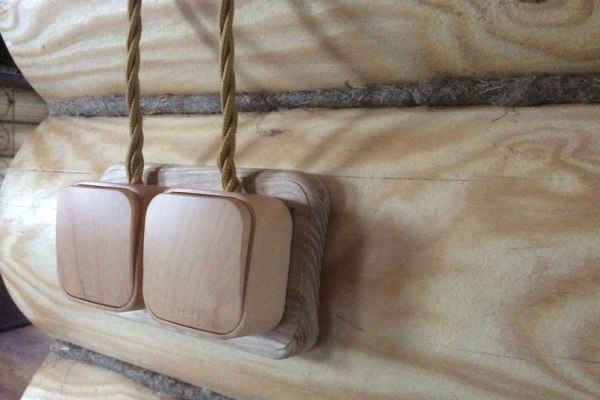

За чист монтаж често се използват дървени наслагвания и вложки. За да се намали рискът, те трябва да се обработят с антипирен – допълнителна защита няма да навреди.

Изводи и полезно видео по темата

Видео #1. Рискове от неправилен монтаж и препоръки за правилно инсталиране:

Видео #2. Общи правила за електропроводката:

Видео #3. Преглед на резултатите от електромонтаж в дървена къща:

Дори и да знаете основите на електромонтажните работи, не пристъпвайте към самостоятелно прокарване на проводници в дървена къща без съответното образование, умения и опит. Съществуват редица нюанси и правила, известни само на квалифицирани монтажници.

Пишете, моля, коментари в разположения по-долу блок. Задавайте въпроси по неясни и заинтересували ви моменти, публикувайте снимки по темата на статията. Споделяйте полезна информация, която може да бъде полезна на посетителите на сайта.
