Електроинсталация в дървена къща: схеми + монтажни инструкции

Дървесината се счита за екологично чист материал за строителство на жилищни сгради, поради което не е изненадващо, че търсенето на красиви и удобни къщи от дървен материал или от цилиндрични трупи не намалява. На първо място жилищната сграда трябва да бъде безопасна от гледна точка на електромонтажа.

Важно е да се разбере как трябва да бъде извършена електриката в дървена къща. Трябва да се знае как да се въведе и организира електросистемата, за да не се причини вреда на здравето на обитателите и да се осигури опазването на имуществото. Ние подробно отразихме всички аспекти на този въпрос.

Предложената от нас статия ще ви запознае с общите изисквания за устройството на окабеляването. Ще разкажем за методите за въвеждане на електропреносната мрежа в къщата, правилата за оборудване на електротаблото и начините за монтаж на кабели. Всички електромонтажни работи трябва да се извършват в строго съответствие с представените от нас противопожарни норми.

Общи изисквания за устройството на окабеляването

Основната разлика между дървените къщи и стоманобетонните и тухлените постройки е високата степен на пожароопасност. Това означава, че към избора на електроуреди, кабели и към условията за техния монтаж се прилагат повишени изисквания.

Според статистиката, около 1/2 от случаите на пожари или запалвания в дървени къщи или в къщи с дървена облицовка се дължат на груби грешки на електромонтажниците.

Ако неправилно се монтира контакт, недостатъчно внимателно се съединят проводниците в разпределителна кутия, се пренебрегнат правилата за заземяване, може да възникне запалване, а след него – и пожар.

Невзискателните собственици на дървена къща поверяват електромонтажните работи на съседи, познати или ги извършват сами, без да знаят задълбочено нормите на ПУЕ. Тъжният резултат от доверчивост и непрофесионализъм – на снимката.

Да се знаят основните правила на електромонтажа е необходимо по две причини: за да има възможност самостоятелно да се изпълнява част от монтажните или ремонтните работи и за да се контролират действията на недобросъвестните «специалисти».

Трябва да се запомнят следните изисквания:

• Техническите характеристики на кабелите и електрооборудването трябва максимално да съответстват на консумираната мощност на уредите от всяка отделна група.
• Експлоатацията на контактите, ключовете и уредите за аварийно изключване трябва да се извършва, като се вземе предвид натоварването, което им е възложено.
• Забранено е да се използват кабели, проводници и клемни съединения при редовното им нагряване.
• Необходимо е напълно да се изключи преминаването на огъня от кабела към конструкции от дърво или други лесно запалими материали чрез негорима защита.

Електрическата инсталация трябва да бъде напълно безопасна за собствениците на дома, техните семейства (особено малки деца) и домашните любимци.

Строгите изисквания излизат на преден план, като понякога се налага да се жертва естетиката. Например, собствениците на дървена къща трябва да приемат външните контакти и усилената защита както на скритата, така и на откритата електроинсталация (НПБ 246—97).

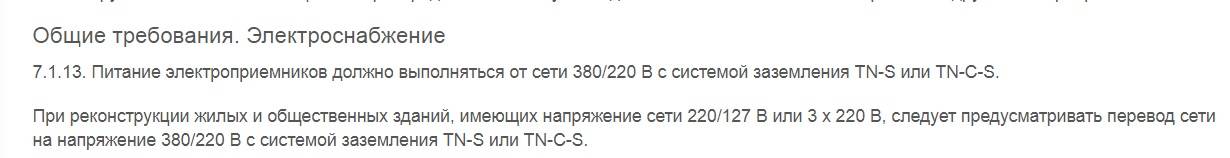

Материалът от видеоревюта и инструкции, публикувани в интернет, е доста противоречив, затова не бива изцяло да се разчита на мнението на хора в работни комбинезони. Следва да се ориентирате по извадки от нормативната документация – раздели от ПУЕ, СНиП, ГОСТ.

Въвеждане на електролиния в къщата

В Русия и някои други държави (за разлика например от Европа, където проводниците са скрити в земята) електроенергията достига до потребителите чрез надземни електропроводи – до крайната опора.

След това тя се предава на потребителите по три начина:

• по самонесущ изолиран проводник (СИП);
• под земята;
• по въже (използва се изключително рядко).

Първият вариант е най-търсен.

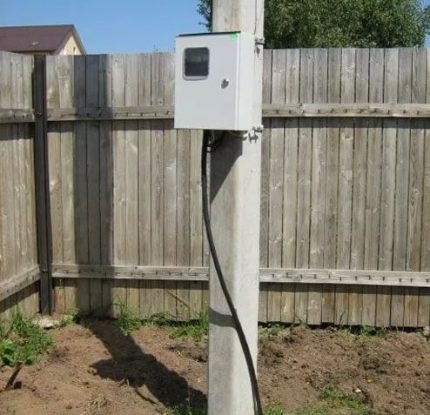

На прилежащата територия се препоръчва да се монтира дървен или бетонен стълб с метален табло за електроключ на входа. Това е оптималният вариант за изключване на подаването на електроенергия по време на ремонт или подмяна на мрежите.

Заедно с автомата се монтират и уреди за отчитане на електроенергията. Специалните табла (ЩУЕ) са предназначени именно за това. Според правилата, ЩУЕ може да се монтира табло на фасадата на къщата, както и вътре в сградата, тогава схемата на инсталацията ще се промени леко.

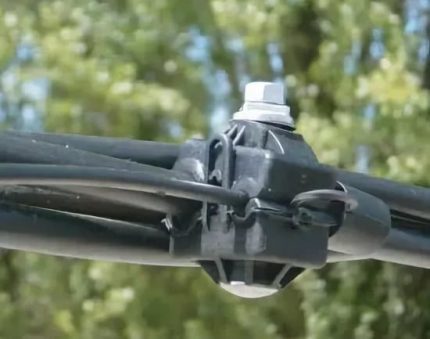

От централната магистрала за електроснабдяване до опора на частна територия или директно до къщата се протяга СИП (с напречно сечение не по-малко от 16 мм), който се закрепва с анкери или скоби. Височината от земята до опънатия проводник е 2,75 м и повече.

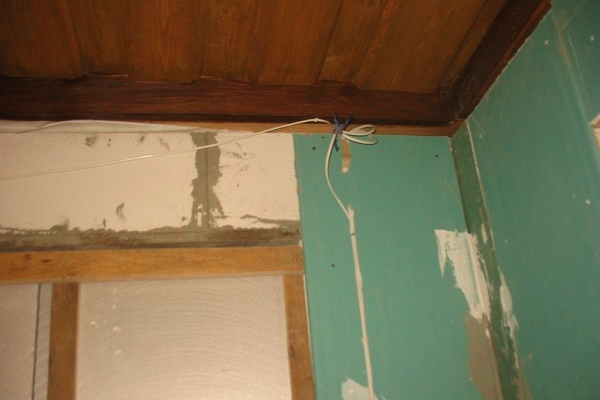

За изолация на проводника, минаващ по дървена повърхност, се използват негорими кутии или гофрирана тръба за електропроводка. Преминаването през стени и тавани се извършва в защитни втулки от метал, пластмасовите аналози са недопустими.

Но полимерната подложка се препоръчва да се използва на завоите, за да се защити кабелът от износване. Пластмасовите материали се обработват с противопожарни разтвори с антипирени (например със специална боя).

Вътре в къщата СИП не се вкарват. Според нормите, вътре и върху горими конструкции може да се полагат само медни проводници, следователно алуминиевите аналози също трябва да се изключат.

За да изберете кабел за ел. инсталация в дървена къща, трябва да обърнете внимание и на типа изолация. Най-добрите варианти за дървена къща са признати ВВГнг и NYM.

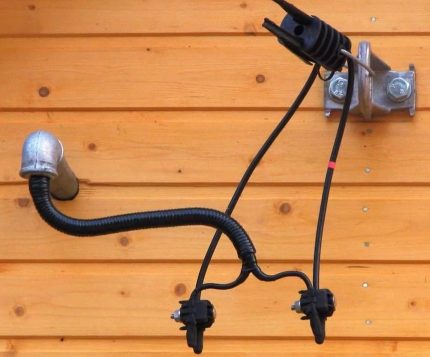

Преходът от СИП към вътрешнодомовия проводник според нормите трябва да се осъществява от външната страна на сградата – под покрива, на фасадата или вътре в металния шкаф

Ако таблото за отчитане е закрепено на фасадата, например, по изискване на обслужващата компания, то СИП се свързва вътре в него на прекъсвач, а след това, до ГРЩ – разпределителния вътрешнодомов шкаф – се тегли ВВГнг.

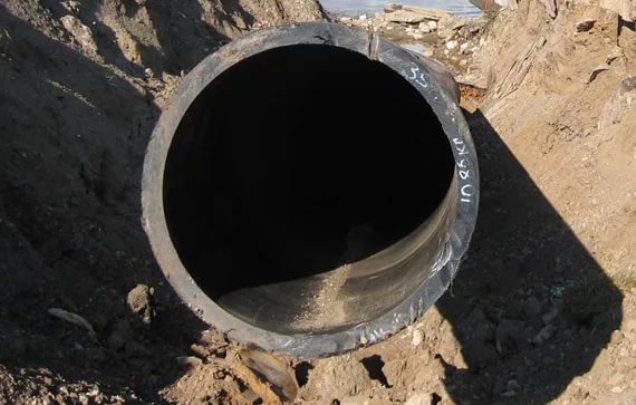

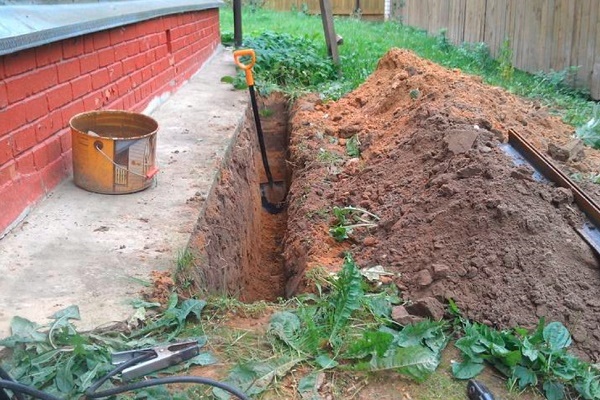

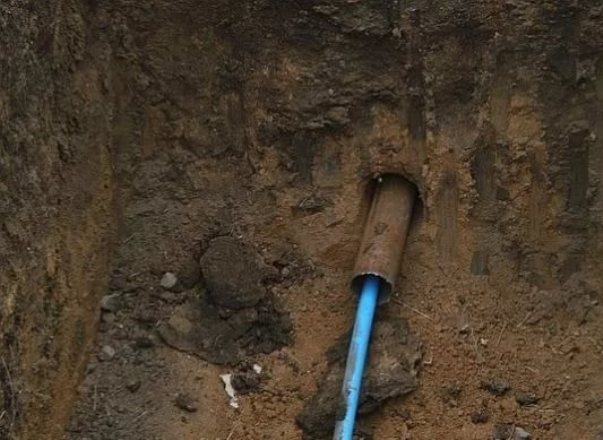

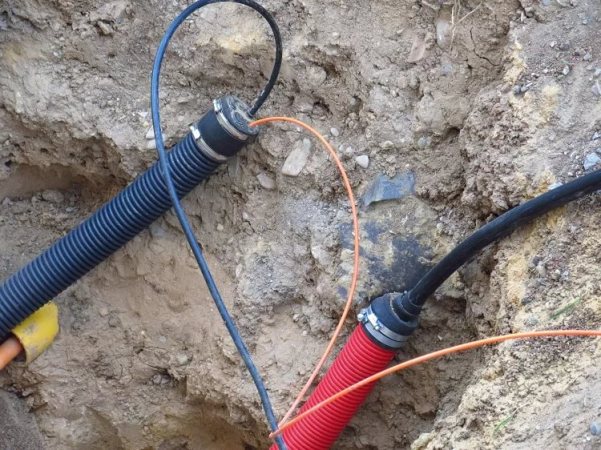

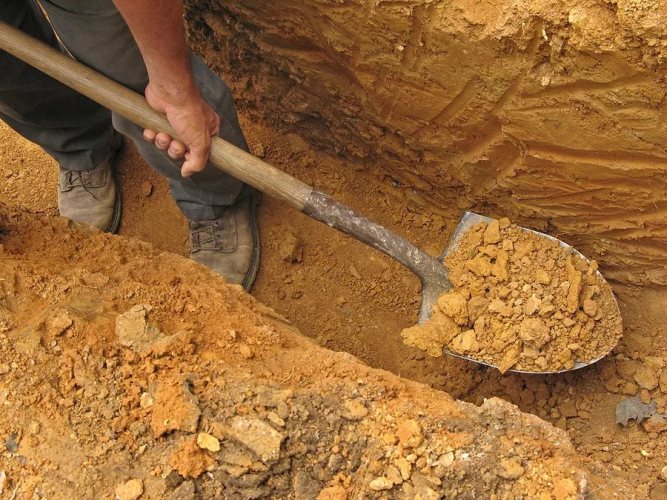

Какво да вземете предвид при полагане на кабел под земята:

Струва си да се спомене, че подземният начин за вкарване на електрическия кабел в сградата е по-скъп и по-сложен, отколкото с помощта на СИП.

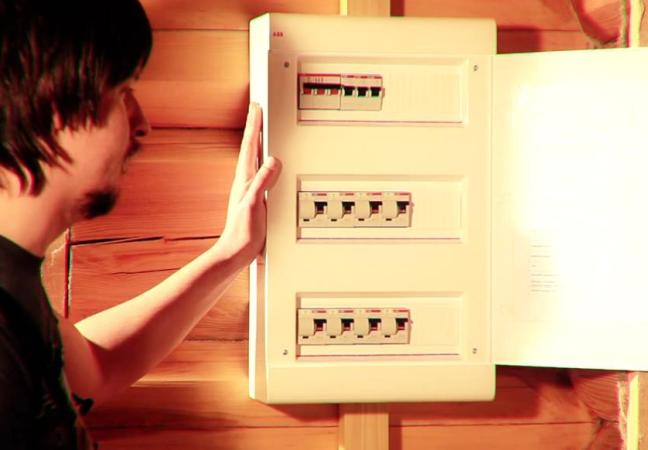

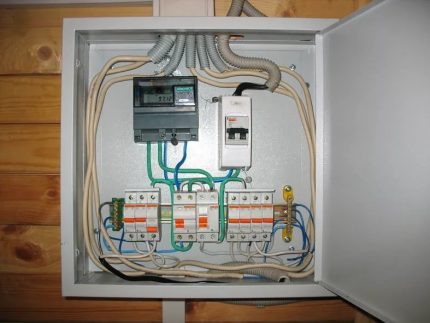

Особености на устройството на електротаблото

Външно разпределителното табло представлява пластмасов или метален (което е за предпочитане) шкаф с вратичка с крепежни елементи за прекъсвачи и уред за отчитане на електроенергия.

Той няма ограничения по размери и когато се инсталира ново табло, винаги се оставя малко свободно място за бъдещи присъединявания.

Вътре са разположени брояч (запломбиран), главно автоматично устройство за изключване (УЗО), което също се запломбира, и еднополюсни прекъсвачи за защита на различни групи от електроинсталацията (осветителна, контактна и т.н.)

Защитните автомати се закрепват на предвидените за целта DIN-релси. Номиналната стойност на автоматите зависи пряко от параметрите на свързаната линия: ако допустимият предел на розетъчната група е 16 A, то и автоматът трябва да отговаря на тази стойност.

При наличие на автомати, инсталирането на УЗО не е задължително, но не бива да се пренебрегва неговият монтаж. Допълнителната защита се задейства в момента на поява на ток на утечка. Ръчно УЗО се изключва, когато е необходимо да се прекъсне подаването на електричество в къщата.

Въпреки високата цена на оборудването, отговорните електротехници настояват за инсталиране на защита по зони, което увеличава безопасното ползване на електропреносната мрежа в дървена къща.

Нюансите на свързване на УЗО и автоматите в таблото са описани в тази статия.

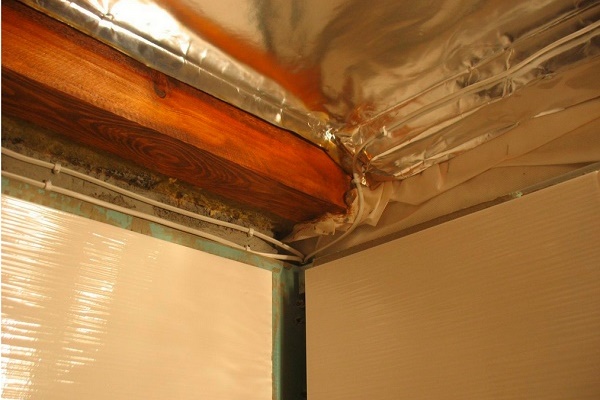

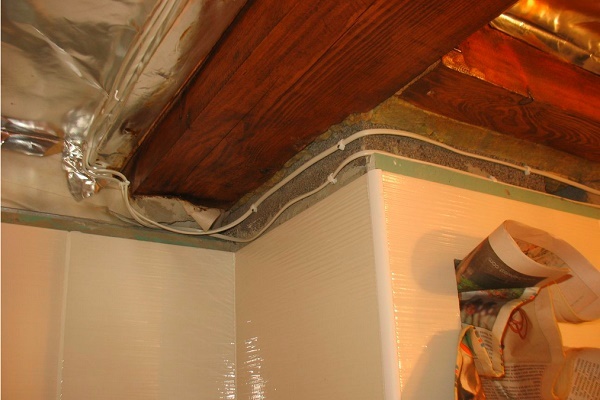

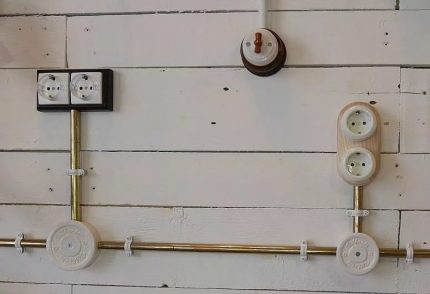

Правила за устройство на открита електропроводка

Начините за открито полагане на проводници не трябва да противоречат на изискванията на ПУЕ.

Затова за закрепване на кабелите към дървената повърхност на стени, прегради или таван могат да се прилагат следните изделия:

• керамични или порцеланови изолатори;
• подови первази с вграден кабелен канал;
• гофрирани и твърди тръби от ПВХ;
• короби от ПВХ;
• метални короби и тръби.

Конкретните наименования на изделията се посочват в проектната документация, и по отношение на дървените конструкции те задължително трябва да бъдат придружени от сертификат за пожарна безопасност и да бъдат обозначени с маркировка «НГ», като неподдържащи горене.

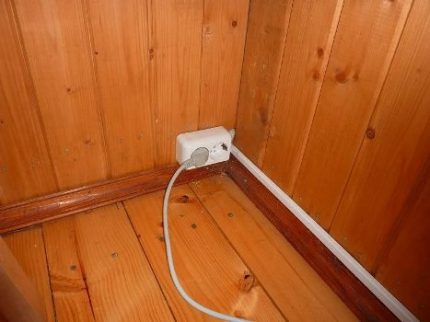

Инсталирането на кабелни канали и останалите монтажни елементи трябва да се обмисли предварително, тъй като изпъкналите детайли могат да попречат на подреждането на мебелите или на решаването на други интериорни въпроси.

С избора на кабелни канали не възникват въпроси, тъй като в строителните магазини могат да се подберат изделия както по цвят, така и по ширина, при това с комплект от съпътстващ обков – капачки, въртящи се елементи, преходници.

По-добре е да се избират дебелостенни, достатъчно широки изделия с единичен замък, тъй като коробите с двоен замък са по-трудни за обслужване.

Изисквания и препоръки за монтаж:

1. Кабелът, както и защитният обков, трябва да не поддържа горене, тоест да бъде с маркировка «нг». Най-добрият вариант за дървени къщи – ВВГнг-ls (с намалено отделяне на дим).
2. Наличието на метална площадка за монтаж – пожароустойчива основа, увеличаваща безопасността на използване на електроуреди.

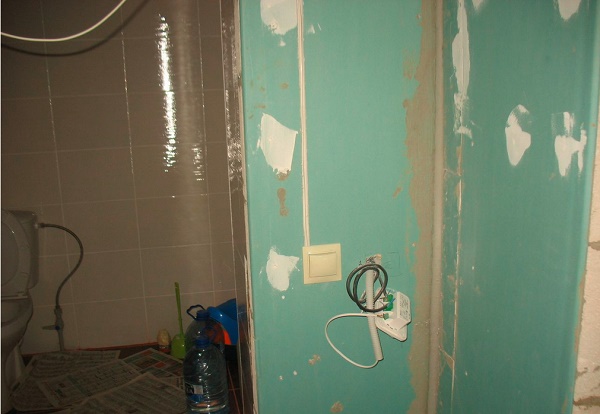

3. Ключове и контакти – само накладни, външни.

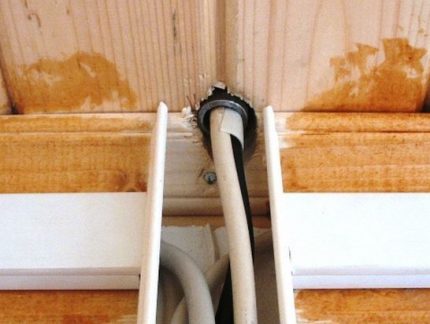

4. Използване на метални втулки за организиране на прехода на кабела през дървени стени, подове, прегради.

Проходните втулки – това са отрязъци от дебелостенна метална тръба, които трябва да стърчат от всяка страна на горимата конструкция с 1 см. За да не се деформира кабелът, краищата на втулките се защитават с пластмасови накладки.

Според правилата на открития участък от инсталацията, не трябва да има междина между втулката и кутията. Краят на втулката, излизащ от отвора, трябва задължително да влиза вътре в кутията.

При избора на напречно сечение на електрическия кабел за полагане в дървена къща се ръководят от общоприетите норми:

• 3*2,5 мм – за контакти;
• от 6 мм² – за мощно електрическо оборудване, например, електрическа печка;
• 3*1,5 мм – за осветителна група и т.н.

Формирането на групите се извършва по принципа „колкото може по-малко“, тоест блок от 4-5 контакта се обособява като отделна линия и се оборудва с отделен автоматичен прекъсвач.

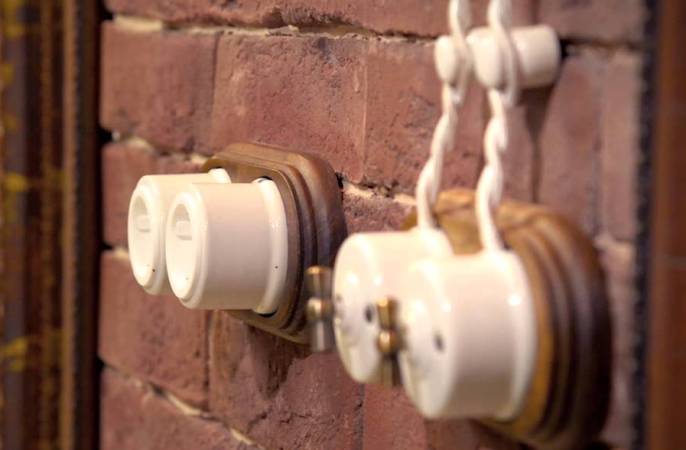

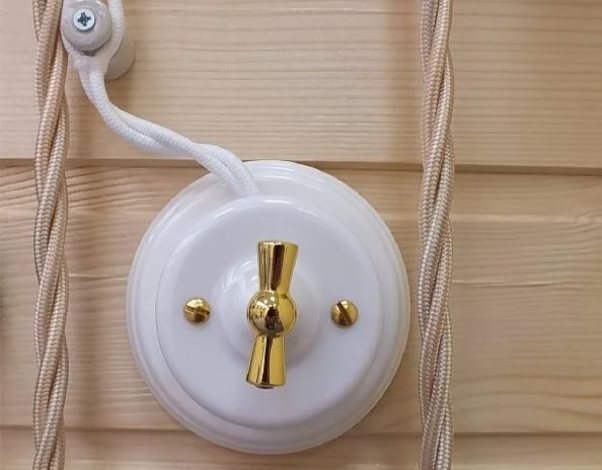

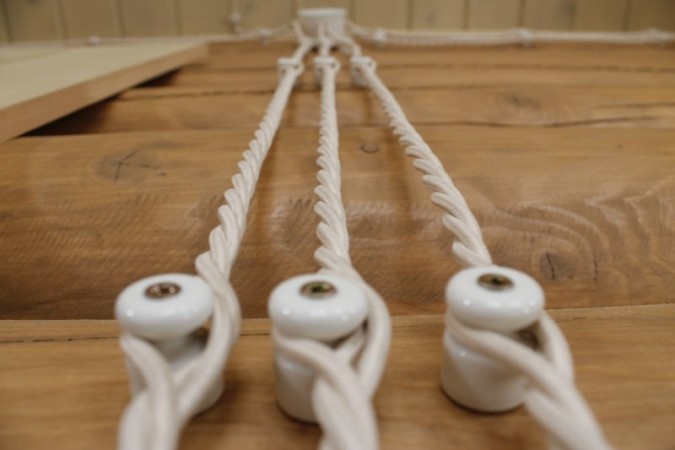

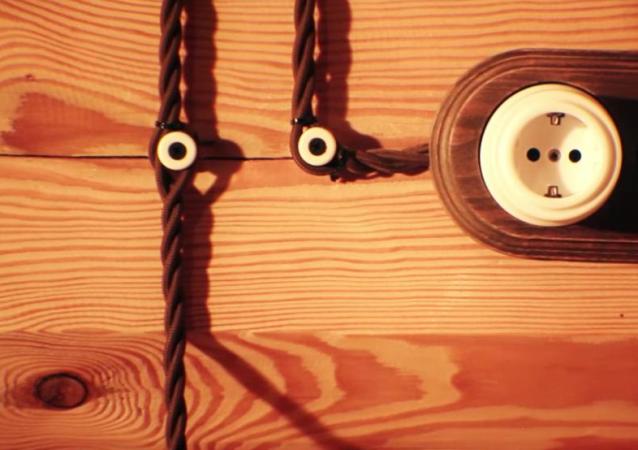

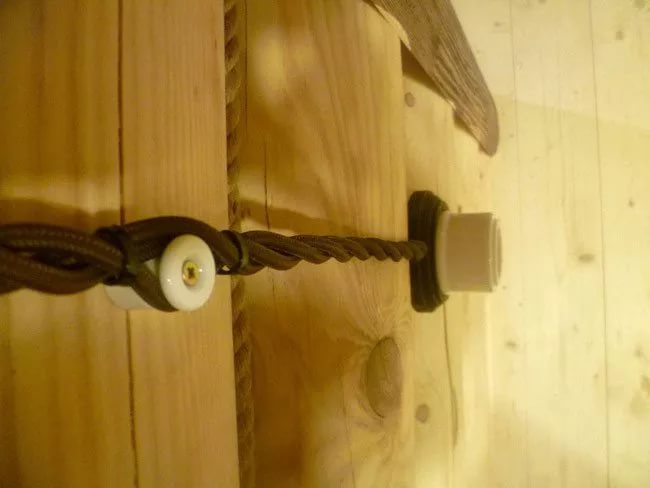

Желаещите да се отърват от кабелите използват отворено окабеляване на изолатори. Според нормите на ПУЕ, е разрешено да се разполагат изолирани проводници в открит вид на разстояние 10 мм и повече от дървената повърхност.

Начинът, който активно се използваше още в средата на 20-ти век, отново влиза в мода, затова ще обърнем внимание и на ретро-окабеляването.

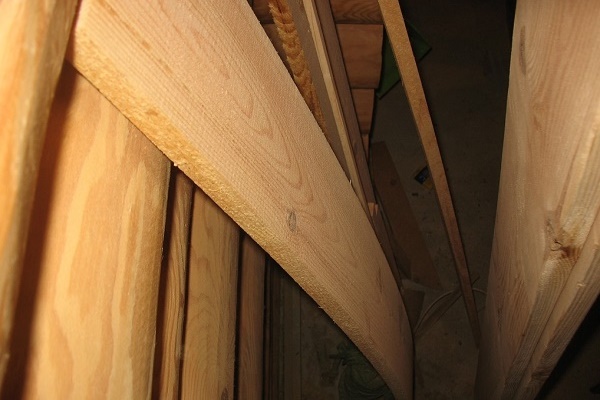

През няколко години след построяването на дървена къща настъпва нейното слягане, поради което е неизбежно провисването на проводниците. За да се запази приятният външен вид на линиите без опъване, проводниците се закрепват с връзки над и под изолаторите.

Допълнителна информация за монтажа на открито окабеляване е дадена в статията – Монтаж на отворена електроинсталация: преглед на технологията на работа + анализ на основните грешки

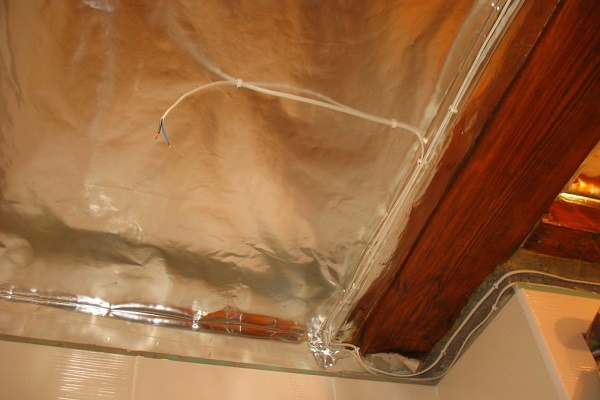

Начини за електромонтаж на скрита проводка

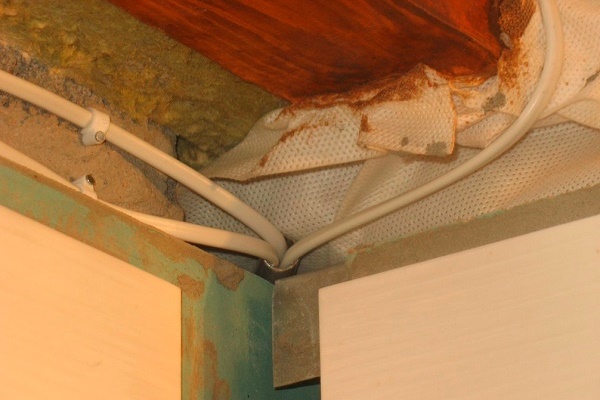

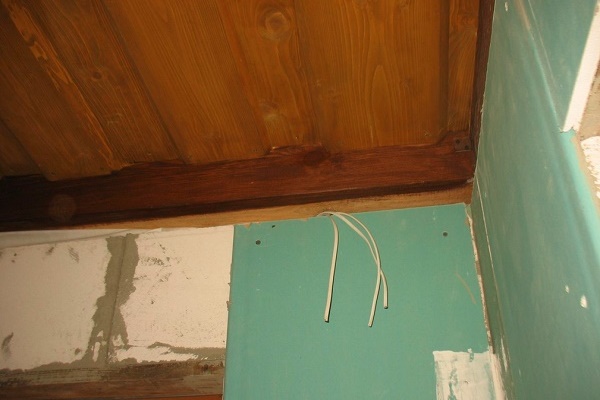

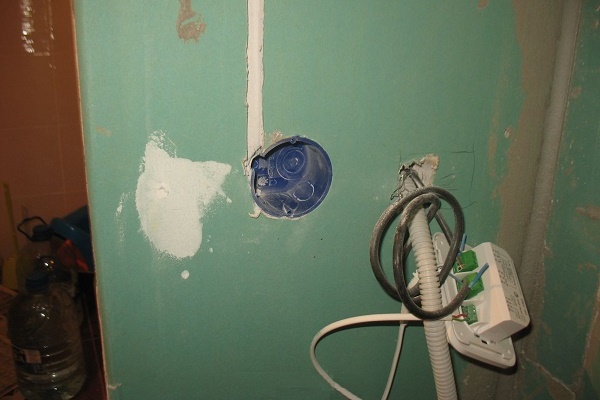

Основната разлика на скритото окабеляване е ограничението в използването на начини на прокарване. Според нормите на ПУЕ, по-точно съгласно точка 7.1.38, всички компоненти на окабеляването, прокарано зад окачени таванни системи, в фалшиви стени от гипсокартон и кутии, се приравняват към скрит вариант на прокарване на електрически мрежи.

Правилата за пожарна и електрическа безопасност гласят, че за скрито окабеляване могат да се използват само два вида изделия – полимерна електротехническа гофра и метална тръба или кутия от аналогичен материал, специално предназначени за тези цели.

Нека разгледаме един от примерите за изграждане на електроокабеляване в крайградска вила:

За монтаж на ключове и контакти е желателно да се избере неподвижна или малоподвижна стена, независима от дървената конструкция, например изградена от пенобетонни блокове или гипсокартон:

От вътрешната страна металните елементи трябва да бъдат поцинковани или боядисани, за да не се покрият с корозия по време на експлоатация.

За здраво съединение не е достатъчен разширителен или подобен способ, затова се прилагат спояване, електрозаваряване, муфтови и резбови съединения.

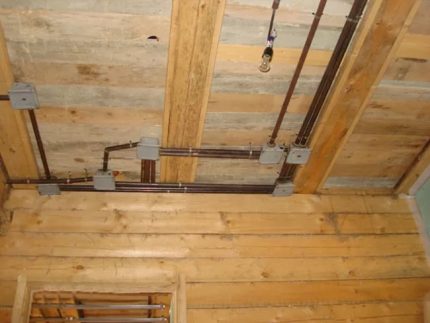

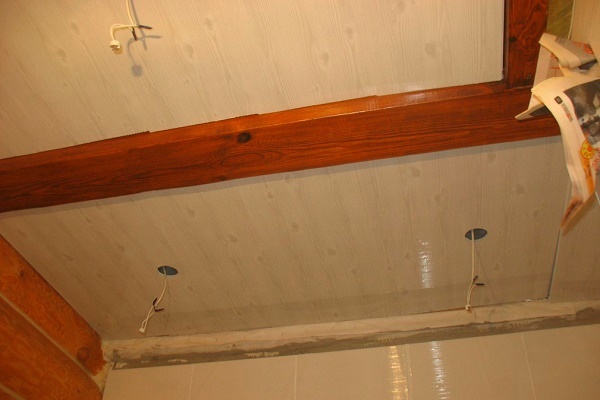

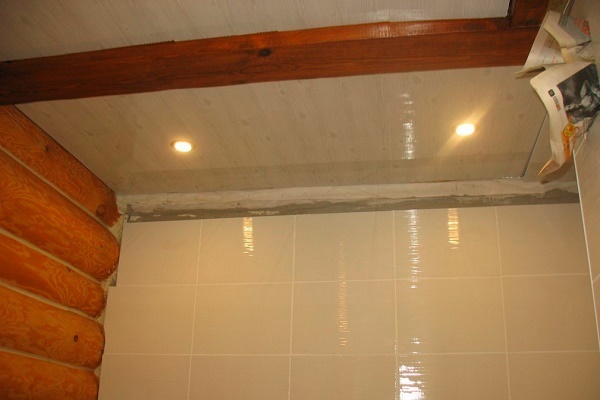

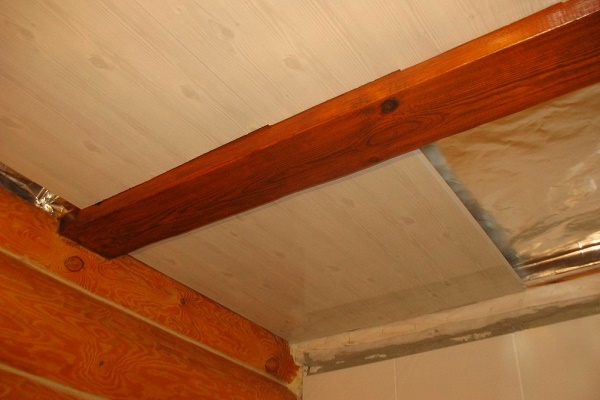

Вариант на скрита инсталация в метални тръби – впоследствие таванът ще бъде покрит с окачена конструкция. Това решение е приемливо за полагане на кабел в дървени подове, вътре в стени и прегради.

Използването на метални ръкави, гофри и кутии от ПВХнг също е допустимо, но при условие на оборудване на подложка от незапалим материал: бетон, алабастър, мазилка.

Основни етапи на полагане на скрита електроинсталация:

1. Очертаване на трасето. Необходимо е да се изчисли прокарването на линиите така, че броят на завоите и пресичанията да бъде минимален.
2. Подготовка на стени и подове. Тя включва изрязване на канали, пробиване на отвори.
3. Полагане на метални тръби. Размерът на изделието се подбира така, че кабелът да заема не повече от половината от вътрешното пространство.
4. Монтаж на метални кутии за ключове и контакти. Медните тръби се прикрепят към кутиите чрез развалцоване, а стоманените – с помощта на гайки.
5. Инсталиране на разклонителни кутии. В идеален случай те трябва да се свързват с тръбите чрез заварка или спояване, за да се осигури 100% заземяване.

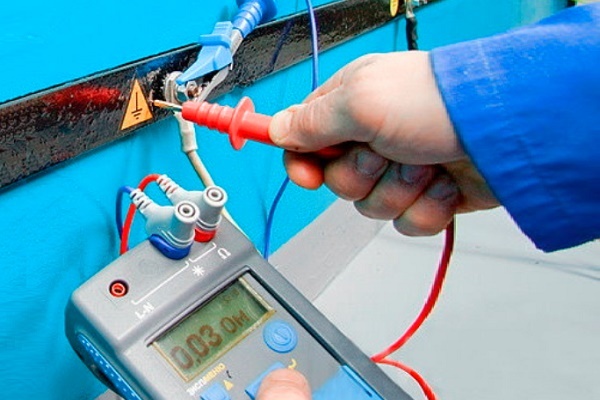

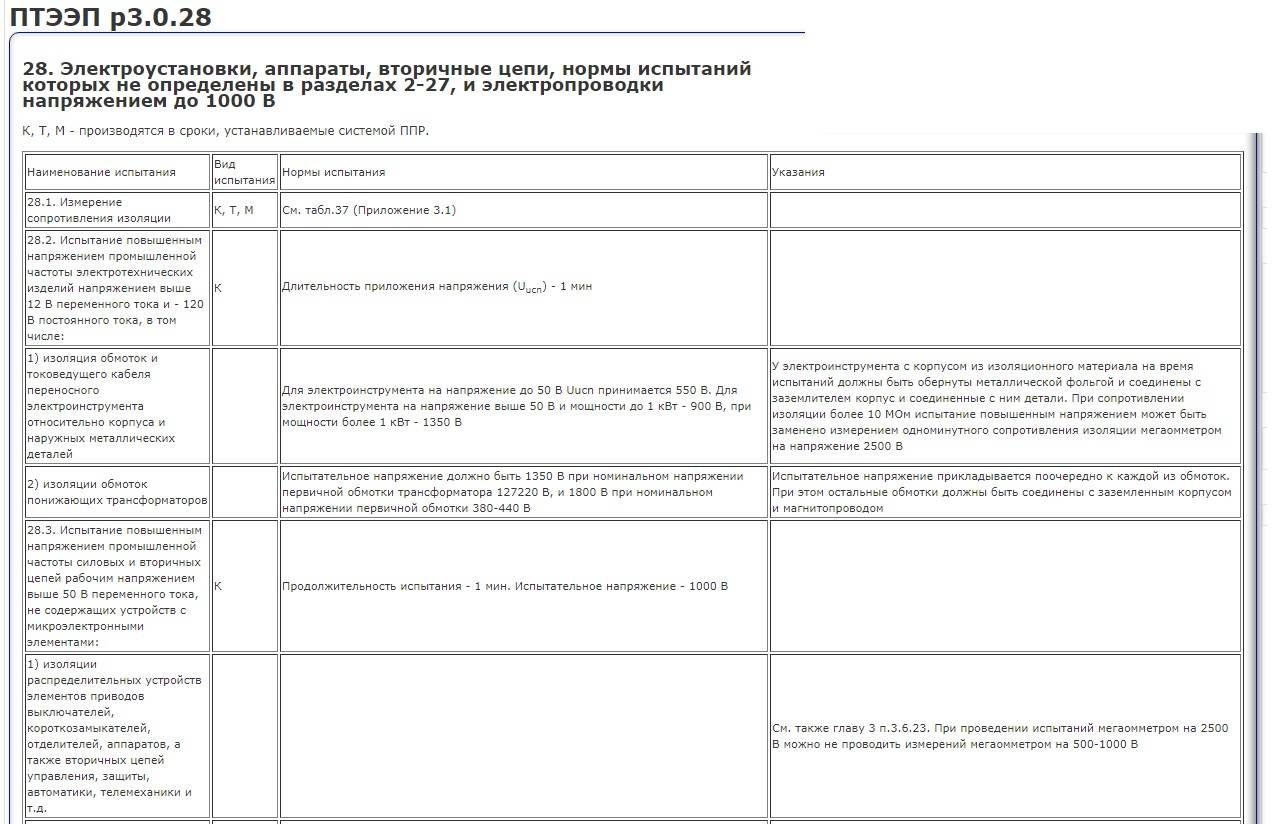

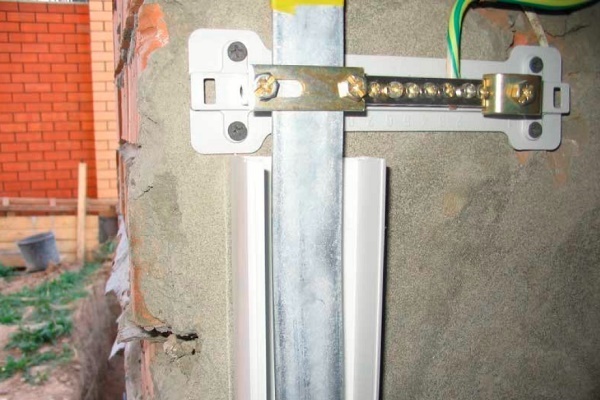

6. Електроизмервания. Всички метални елементи на инсталациите трябва да се свързват към шина РЕ (всички линии без изключение трябва да имат заземителен проводник).
7. Изтегляне на кабел в тръбите. За да се поставят проводниците вътре в металните тръби, се използват специални изтеглящи въжета.
8. Инсталиране на контакти и ключове. При обработката на кабела е необходимо да се остави малък резерв от проводници в случай на ремонт или подмяна на оборудването.

След като електромонтажът на скритата инсталация приключи, е необходимо да се свържете с представители на електролабораторията. Мнозина забравят, че техническият отчет за състоянието на инсталацията и качеството на монтажа е задължителен документ.

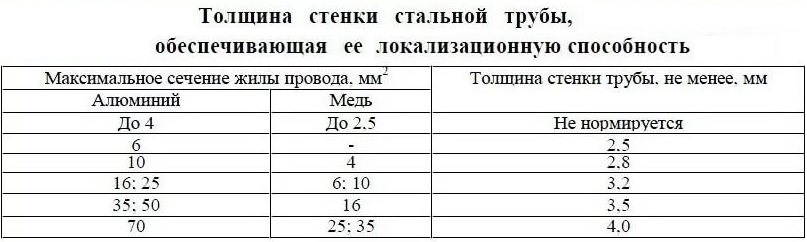

Правилата за пожарна безопасност регламентират параметрите на стоманените тръби за скрита електрическа инсталация. Забранено е да се монтират тръби и канали от стомана с дебелина на стената 2 mm (или по-малко) в помещения с повишена степен на влажност и с конденз по стените (таваните) (+)

Трябва да се разбере, че монтирането на скрита инсталация в стоманени, а още повече в медни тръби, е неизгодно от материална гледна точка мероприятие.

Освен скъпия материал, е необходимо част от средствата да се похарчат за добри специалисти, тъй като човек, далеч от електромонтажа, не може да се справи с проектирането на скрита инсталация, а за монтажа е необходим квалифициран специалист.

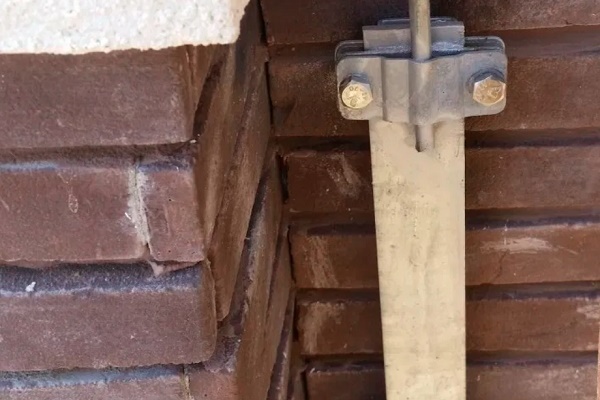

За какво е необходим контур за заземяване

Проектирането на електрическите мрежи за дървена къща задължително включва раздел за монтажа на заземителния контур, без който цялата система за подаване на енергия в сградата се счита за небезопасна. Съществуват няколко начина за изграждане на заземление и въпреки забраните, всички те все още се прилагат.

Следва да се откажете от изграждането на контур от подръчни материали – това е опасно. Традиционният начин за изграждане на „триъгълник“ от метални ъгълчета и шина изисква свободно пространство на прилежащия към къщата терен, а освен това от 2013 г. той е забранен като несъответстващ на съвременните стандарти (ГОСТ Р 50571.5.54-2011).

Дължината на една монтажна шпилка е 1,5 м. Вертикалните заземители се разполагат по три начина: в една линия в прав изкоп, в триъгълник, ако елементите са общо три, или в четириъгълник по ъглите на къщата.

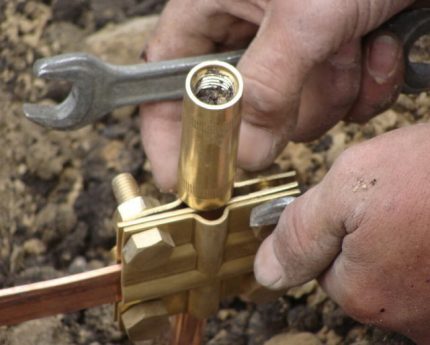

Разумно е да се приложи на крайградски парцел модулно-шпилковият способ за заземяване, съгласно който заземителите се поставят в линия или по периметъра на къщата.

Той не изисква отделянето на внушително свободно пространство на парцела, тъй като всички елементи се разполагат покрай съществуващите обекти. Необходим е само перфоратор, за да се постави шпилката в земята.

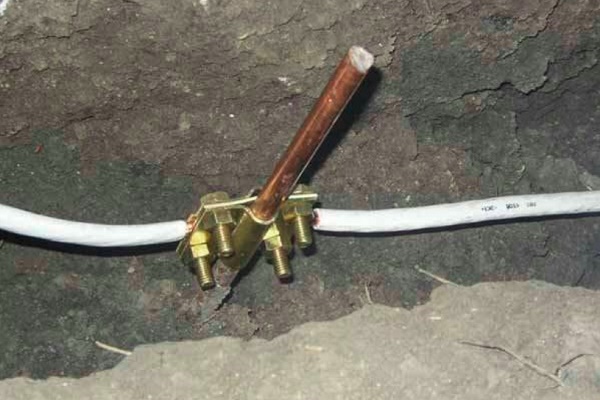

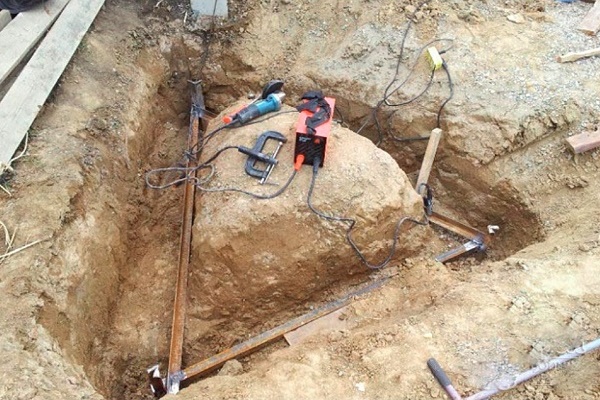

Стъпки за изграждане на заземителния контур за частна къща:

За увеличаване на токопроводимите способности, произведените в заводски условия електроди са покрити с мед, а всички съединения, резби и муфи в процеса на сглобяване се намазват с токопроводима паста.

По правило, в състава на пастата влизат и антикорозионни добавки. Като защита от агресивна външна среда, всички съединения се обвиват с хидроизолационен материал.

Предимства на готовите заземяващи системи от щифтов тип – ефективност, малки трудови разходи, икономия на място, основният недостатък – висока цена.

Именно поради скъпотията, много собственици на дървени къщи и вили все още използват парчета метален ъгъл или арматура за устройство на контур за заземяване вместо заводски изделия.

Мерки за противопожарна защита

Ако се анализира целият процес на електромонтажните работи в дървена къща от гледна точка на безопасността, то могат да се откроят основните правила:

• правилен избор и монтаж на УЗО;
• инсталиране на заземяващ контур по модулно-щифтов начин (със съпротивление 4 Ома);

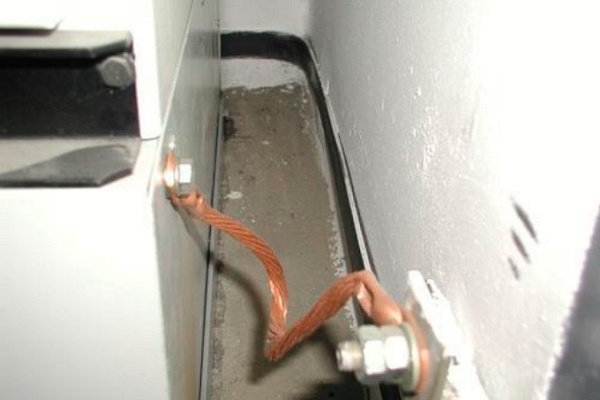

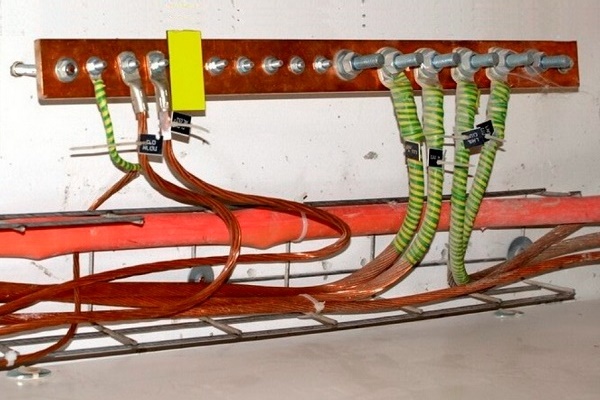

• устройство на система за изравняване на потенциалите;
• осигуряване на непрекъснатост на заземяването по цялата мрежа;
• монтаж само на надземни (повърхностни) контакти;
• скрит монтаж – в метални кутии и тръби.

След приключване на електромонтажните работи трябва да бъдат напълно изключени рисковете от случайно възникване на пожар или токов удар, както и повреда на битови уреди поради незадоволително състояние на инсталацията.

Изводи и полезно видео по темата

В процеса на прокарване на трасета и монтаж на електроуредби съществуват множество нюанси, с които могат да се справят само професионални инженери и електротехници.

Как да инсталирате контакт с помощта на дървена надставка:

Правила за устройство на скрита инсталация:

Обща информация за електромонтажа в дървена къща:

Монтажът на електрическата мрежа в дървени конструкции, които се считат за горими, изисква специално внимание, опит, познаване на техническите нюанси и изпълнение на нормативните изисквания.

За съставяне и съгласуване на проектната документация, въвеждане на електрокабела в къщата, както и монтаж на скрита инсталация, препоръчваме да се обърнете към специалисти. Това не пречи да работите и самостоятелно – например, да инсталирате контакт.

Ако възникнат въпроси или имате желание да споделите личен опит с електрификацията на дървена къща, моля, оставете коментари към статията. Блокът за обратна връзка се намира по-долу.
