Гофра за електропроводка: как да изберем и монтираме гофриран ръкав за кабел

Искате да защитите електрическите проводници, като поставите върху тях по време на монтажа гофриран ръкав? Защитата на кабела от външни повреди трябва да се осигури, нали? Но не знаете как правилно се монтира гъвкава гофрирана тръба за електрически инсталации?

Ще ви подскажем как трябва да монтирате гофрирания ръкав. При нас ще научите какви видове гъвкави канали се използват за тези цели. В статията са разгледани техните плюсове и минуси, осветени са тънкостите на монтажа на съществуващите варианти на електротехнически тръби, изработени от различни материали.

Статията е снабдена с тематични снимки, дадени са съвети за избор на гофриран ръкав и видеопрепоръки за полагане на проводници със собствени сили. Илюстрациите значително ще улеснят монтажно-демонтажните работи.

За какво изобщо е нужен гофриран ръкав?

Монтажът на електрически инсталации е отговорна работа, която не търпи грешки. От неговото качество пряко зависи безопасността на пребиваване в електрифицирани помещения.

Благата на цивилизацията под формата на светещи крушки и многобройна битова техника по определение не могат да работят без свързване към електрическата мрежа. А всеки електрически кабел под напрежение е източник на поразяващ ток, опасен за човека.

Препоръчва се да се използва гофриран ръкав за електрически проводници навсякъде (при скрит и открит начин на монтаж, при полагане на открито и в помещения). Ако това е невъзможно по естетически съображения, то той трябва да се замени с декоративен кабелен канал.

Първата защита от поразяване с електрически ток е изолационната обвивка на самия кабел. Независимо от материала на изпълнение, тя надеждно предпазва човека от протичащия по жилите ток.

Обаче изолацията не е дълготрайна. Алуминиевите или медните проводници могат да издържат 15–25 години, а външната обвивка върху тях често се поврежда още 3–4 години след въвеждане на инсталацията в експлоатация.

Срокът на експлоатация на изолацията на електрическия проводник значително намалява поради:

• повишена влажност (външна или стайна);
• прегряване при повишени натоварвания;
• ултравиолетово лъчение и други фактори.

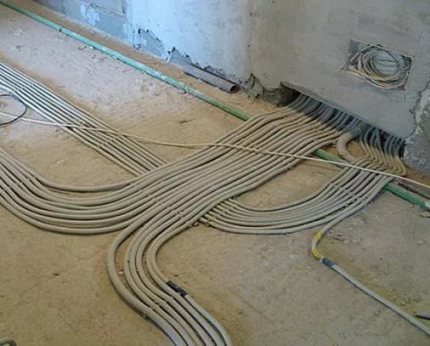

В резултат – пробив, късо съединение, пожар и токов удар на човек. За да минимизирате рисковете, електротехниците полагат проводниците в твърди кабелни канали или гъвкави гофрирани ръкави. От една страна, те изпълняват функцията на допълнителна бариера между електрическия ток и човека, а от друга – служат за защита на кабела.

При възникване на необходимост да се замени старият проводник в гофрата, той просто се изтегля от ръкава, а на негово място се вмъква нов – и няма значение дали този канал се намира под облицовката или в бетонната замазка.

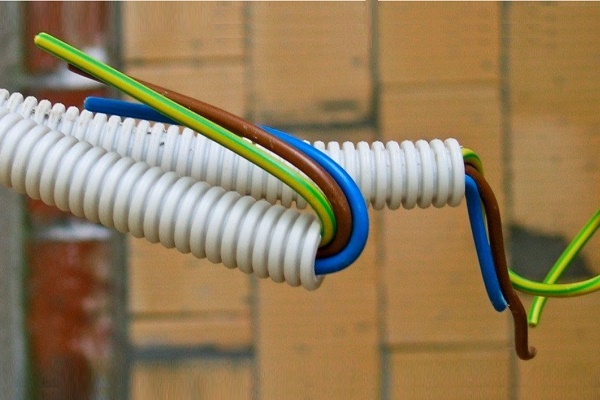

Положеният в гофрирана тръба кабел получава защита от:

• смачкване и други механични повреди;
• ултравиолетови лъчи и атмосферни валежи (при полагане на проводници на открито);
• въздействие на влага.

И последно – пожароустойчивост. Това качество е особено важно, ако се полага електрическа инсталация в дървена къща. Всички гофрирани ръкави за електрически кабели са изработени от негорливи или самозагасващи материали.

Това намалява вероятността от въздействие на открит пламък върху проводника вътре в гофрата, както и предотвратява разпространението на огъня при къси съединения и запалвания на кабелната оплетка от пластмаса.

Видове гофрирани ръкави за електрически кабели

Гофрирани ръкави за електропроводка се използват при изграждане на отворена инсталация, при полагане на линии на открито или в канал, оформен в дървена стена. Гофрирани тръби се произвеждат от различни пластмаси и метали. Има и композитни варианти от желязо, обвито със слой ПВХ.

За открито се препоръчва да се избере един ръкав, за полагане в замазка или земя – друг, а за монтаж зад интериорна облицовка – трети.

Ако електропроводката се полага в прашно помещение и каналът за нея трябва да бъде уплътнен, то най-добре е да се вземе ръкав от пластмаса – местата на неговите съединения с разпределителни табла и кутии са много по-лесни за уплътняване.

Всички гофри по якост, дебелина на стените и конструкция се делят на:

• леки (издържат на натоварване до 320 N/5 cm²) – тънкостенни, гъвкави и нездрави, предназначени за полагане под обшивка на тавани и стени;
• средни (изчислени за натоварване до 750 N/5 cm²) – препоръчват се за монтаж в стенни жлебове;
• тежки (издържат до 1250 N/5 cm²) – дебелостенни и твърди, използват се при монтаж на проводници в подови замазки;
• свръхтежки армирани (изчислени за 4000 N/5 cm² и повече) – маркучи от усукана спирално стоманена тел и обвивка от пластмаса, необходими за полагане на кабели под земя и по улици чрез окачване.

Колкото по-тънки са стените на гофрата, толкова по-мека и гъвкава е тя. Обаче с увеличаване на гъвкавостта на гофрирания ръкав, устойчивостта на механични повреди намалява. В същото време прекалено дебелостенна тръба е трудно да се огъне под прав ъгъл, тя може просто да се счупи.

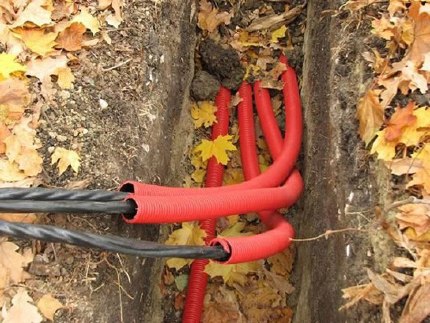

За сметка на това, такива тежки гофрирани ръкави осигуряват по-надеждна защита от влага и прах. Особено това е актуално при полагане на кабели в почвата.

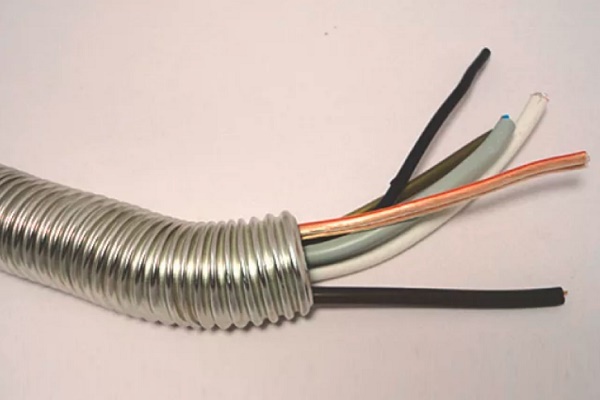

Тип #1 — метален ръкав

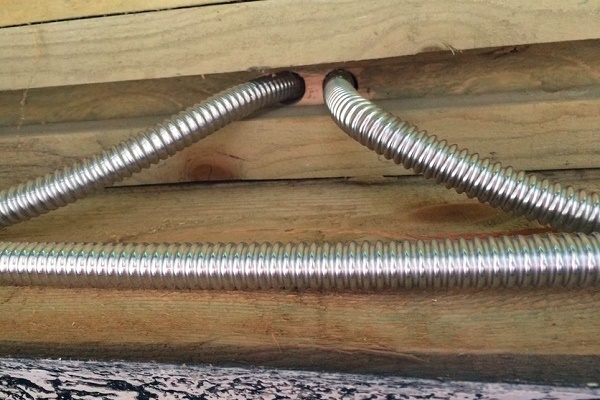

Металът по отношение на здравина в сравнение с пластмасите е заведомо по-изгоден вариант. Той отлично защитава кабела от въздействия на химикали, влага, ултравиолетови лъчи, удари и компресия. И при пожар металоръкавът ще издържи много по-дълго от пластмасовия аналог.

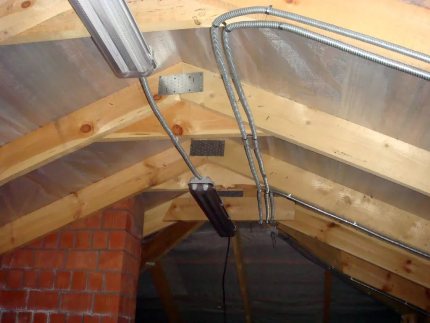

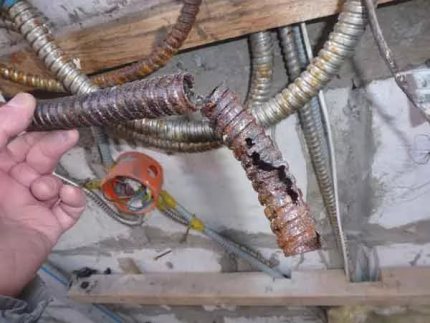

Гофрираният ръкав от метал е по-пожароустойчив и надежден от пластмасовия конкурент, но в земята не трябва да се полага – ръждата неизбежно ще свърши своята "мръсна" работа

Металните гофри за полагане на кабели се разделят на няколко вида:

1. РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – от поцинкована стомана.
2. РЗ-СЛ и РЗ-СЛ-Х – от стоманена калайдирана лента (бяла ламарина с калаено покритие).
3. РЗ-ЦП – с ПВХ изолация.

Буквата «Х» в първите два варианта обозначава наличие на памучно, а «А» азбестоциментово уплътнение. «П» в последния тип гофри показва външен слой от ПВХ.

Също така металоръкави за проводници съществуват с фланци на краищата и краища за заваряване. Плюс има варианти на РВД във взривозащитено изпълнение и за високо налягане.

Такива гофрирани тръби обаче са предназначени предимно за промишлени условия. За монтаж на електропроводка в дома те не се използват поради високата цена и принципна ненужност.

Обикновените метални ръкави се изработват от стоманена лента чрез навиване спирално. При това получената в резултат гофра не се отличава с херметичност. При силно натискане съединенията на лентата моментално се раздалечават, ръкавът просто се разпада на части.

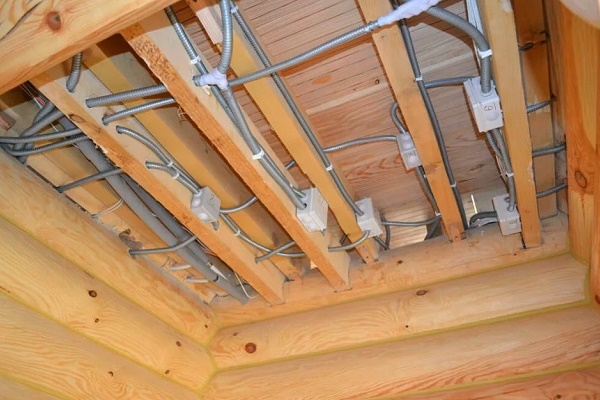

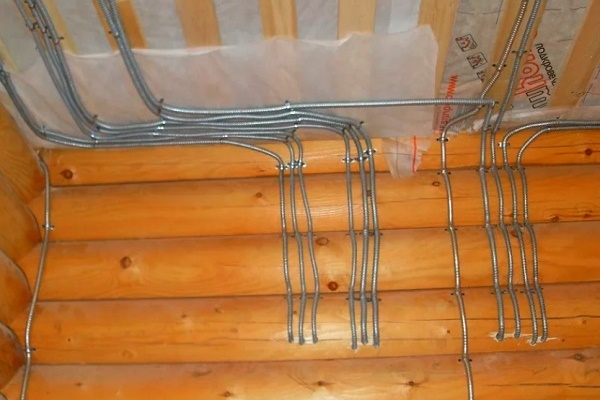

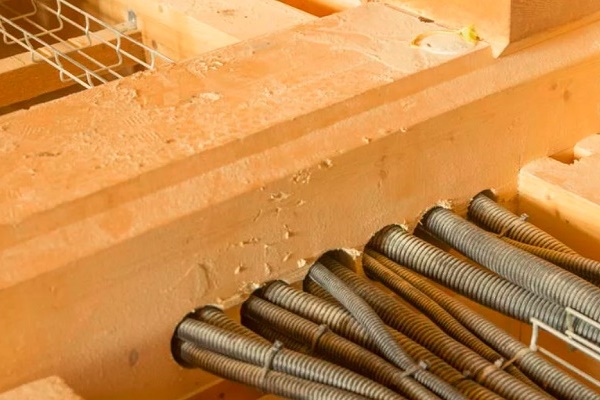

Металният ръкав е идеален за монтаж на електропроводка в дървена къща и на открито на въздух, тук основният му плюс (незапалимост) се оказва точно на място.

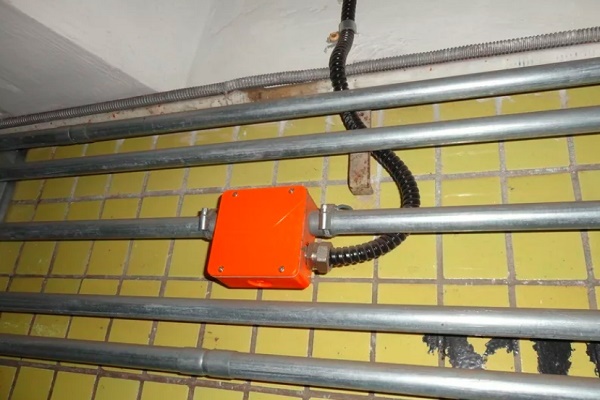

Ако е необходим херметичен метален ръкав, тогава трябва да се вземе изделие с допълнителна изолация от поливинилхлорид. В този случай горният слой на самозагасващата пластмаса със сигурност няма да допусне влага и прах до стоманената основа.

Само такива гофри се препоръчва да се използват в бани и външни постройки, където постоянните промени на влажността и температурата са норма.

Тип #2 — поливинилхлоридни (ПВХ)

Сивите електротехнически гофри от ПВХ се отличават с ниска цена и самозагасване. При пожар те не просто не горят, а благодарение на добавки в пластмасата сами загасват.

Основният недостатък на всички поливинилхлоридни изделия е лошата поносимост на УВ лъчи. Под въздействие на слънцето този материал започва буквално да се „влошава“, което рязко намалява действителния срок на експлоатация.

Гофрираните тръби от ПВХ трябва да се използват единствено вътре в помещения за разводка на електропроводи по скрита технология с полагането им зад обшивка или друг декор.

Още един недостатък на ПВХ гофрите е непоносимостта на ниски и твърде високи температури, както и на прекомерна влажност. При замръзване тази пластмаса става крехка. На студ тя се разрушава дори от лек удар.

А при силна жега (още повече ако е на слънце) гофрираният ръкав от поливинилхлорид започва леко да омеква и да „тече“. Това не води до незабавното му разрушаване или повреда, но срокът на експлоатация поради такива условия на работа рязко намалява.

Аналогична ситуация с водата. При постоянно въздействие на влага стените на такава гофра започват постепенно да се разрушават. ПВХ тръбите за водоснабдяване са първоначално проектирани за подобно въздействие, а при гофрираните ръкави характеристиките са малко по-различни.

Ако трябва да се положи проводка в санитарен възел или на открито под директни слънчеви лъчи, тогава е по-добре да се потърси друг вариант на кабелен канал за нея.

Гофрираните тръби от ПВХ са идеални за монтаж на проводници в сухи отопляеми помещения. Те са евтини и гъвкави, с полагането не би трябвало да възникнат трудности. Но сивият им външен вид откровено не радва с представителност и естетичност.

Отгоре подобни гофрирани тръби е най-добре да се покриват с обшивка (стенни панели, гипс с тапети отгоре или обшивка).

Тип #3 — полиетиленови и полипропиленови

Гофрираните тръби от полиетилен PND (или PVD) и полипропилен PPR са приблизително равни по цена и характеристики. Те са устойчиви на силна влага, температурни промени и ултравиолетови лъчи. Такива гофрирани ръкави са универсални.

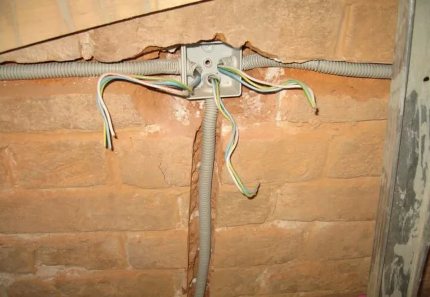

Те могат да се използват както в къщата, така и за външен монтаж. Например при изграждане на свързваща линия за отоплителен кабел, ел. табло при входа на имота, клонове за външно осветление, активиране на поливна система и др.

В много отношения полипропиленът и полиетиленът са сходни; основната разлика между тях е, че PP ръкавите за кабели са самозагасващи, а тези от PE са горими.

И двата варианта на тези електротехнически гофрирани ръкави се чувстват добре при температури на въздуха в диапазон от -40 до +45 градуса по Целзий. При това PND е известен със своята устойчивост на масла, киселини и разтворители.

Гофрираните изделия точно от него се препоръчват за използване в гаражи, помощни помещения и на открито – т.е. навсякъде, където по проводниците могат да попаднат агресивни технически течности.

Нюанси при избора и монтажа на гофрирани канали

Пластмасовите гофрирани тръби за кабели се произвеждат в различни цветове. Сивите обикновено са от PVC, черните от полиетилен, а сините от полипропилен. Но строги правила относно цвета не съществуват.

Всеки производител добавя оцветител в полимера при производството на гофрирани тръби по свое усмотрение. Въпреки това съществува международен стандарт за оцветяване на подобни изделия и проводниците в тях, който предвижда избор на цвят в съответствие с предназначението на кабелната траса.

Белите проводници и гофрирани тръби се препоръчват за използване в компютърни мрежи, сивите и черните за общо предназначение, зелените за телефонни линии, а червените – изключително за външно полагане на открито.

Спазването на тези препоръки значително улеснява живота на електротехниците, когато идват да извършат ремонт на непознато място. Така посоката на всяка линия е ясна веднага.

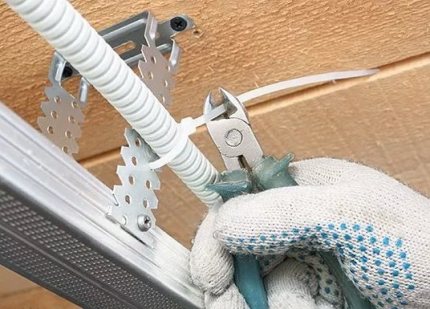

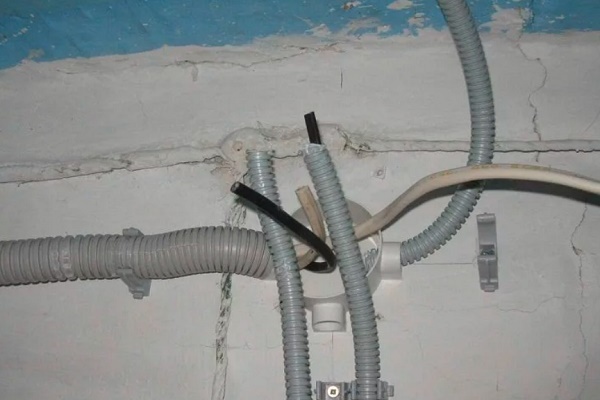

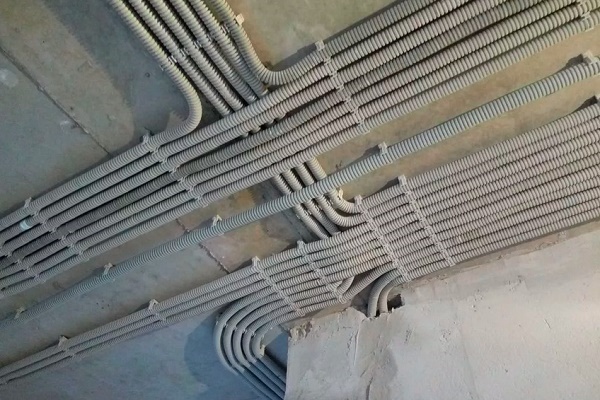

Нагледно с процедурата по полагане на кабел в гофрирана тръба ще ви запознае следната галерия от поетапни снимки.

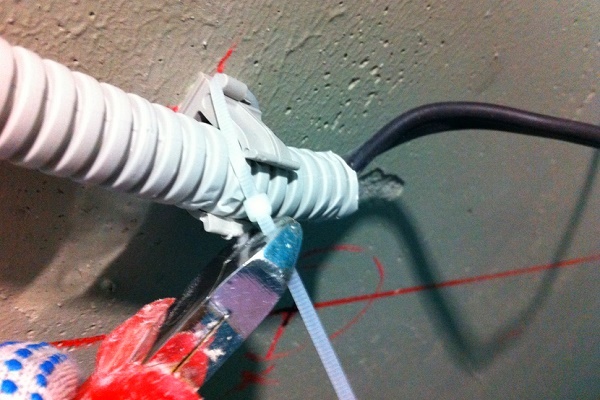

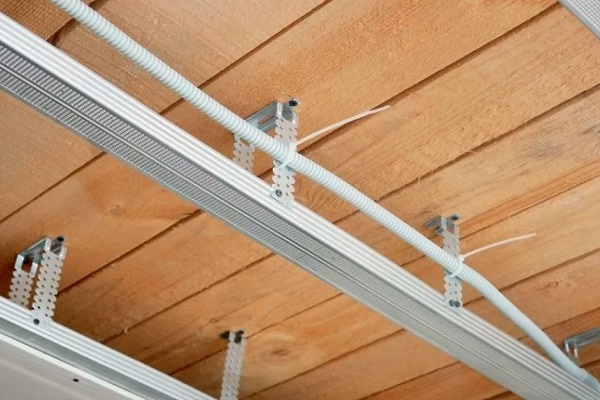

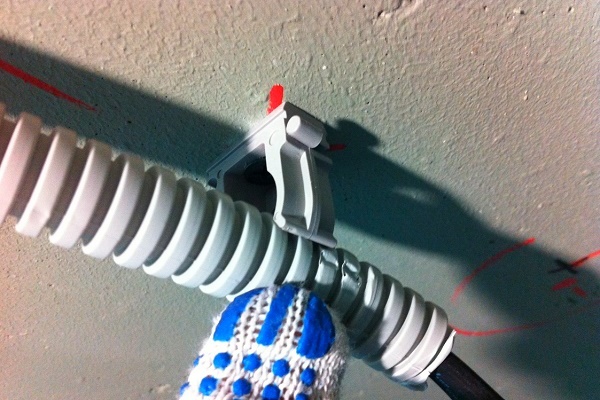

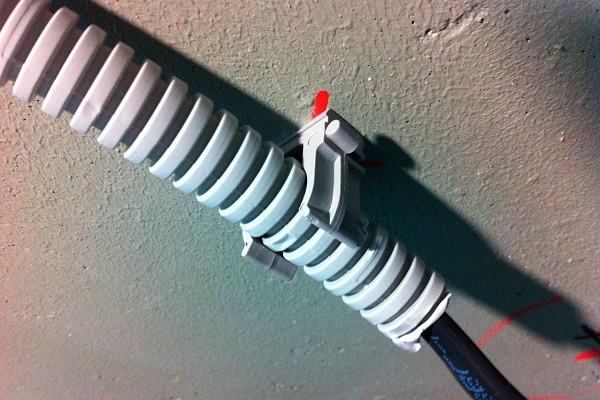

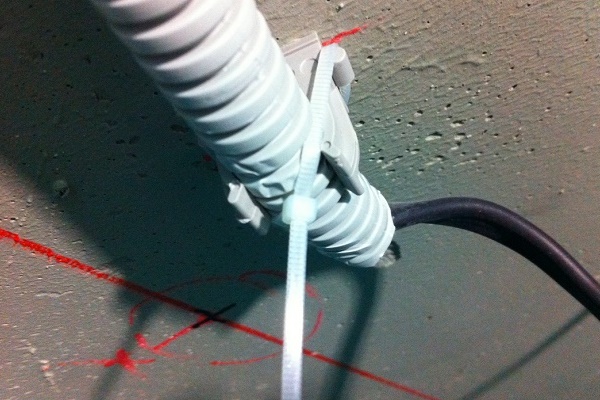

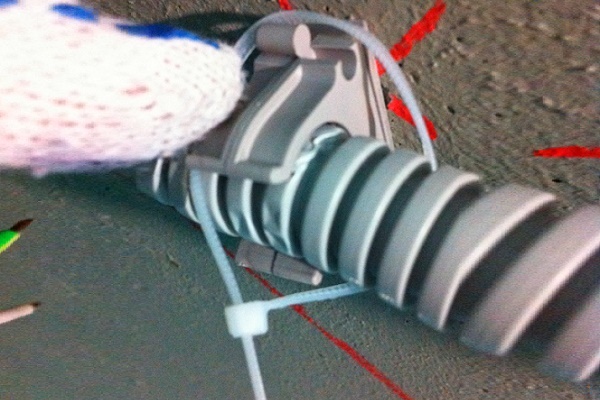

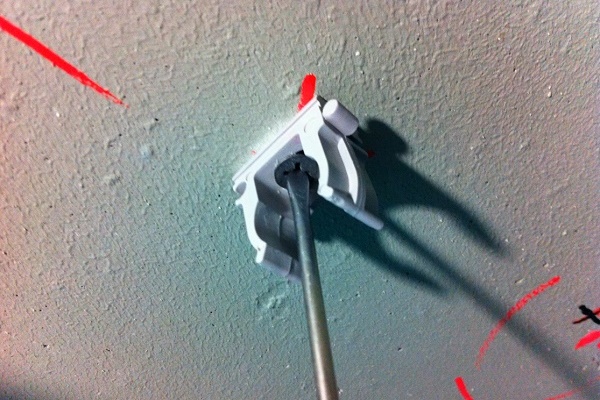

След изтеглянето на кабела в гофрирания канал пристъпваме към закрепване на линиите към строителните конструкции:

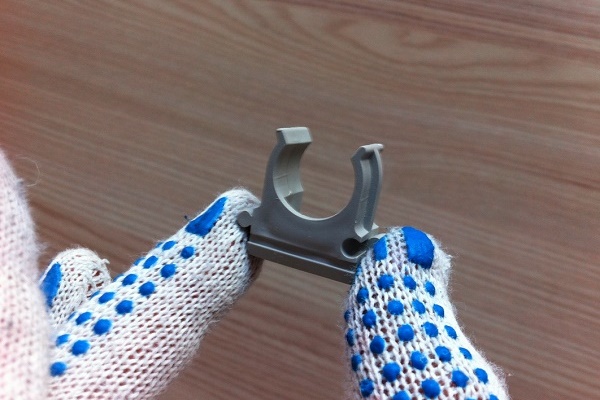

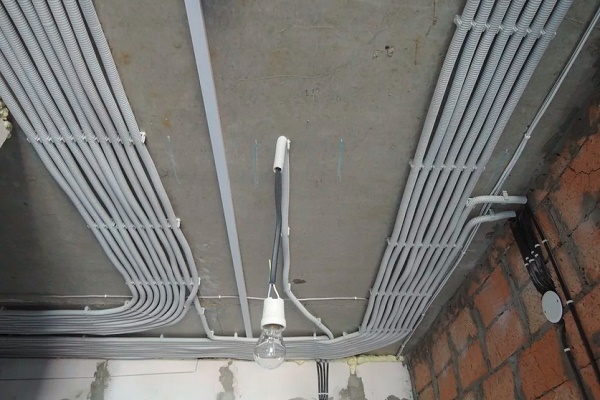

За устройството на окабеляването с кабел, чието сечение е 3×2,5 мм², обикновено се купува гофрирана тръба с диаметър 16 мм и монтажни клипси с подходящ размер.

Няколко типа кабели с различно предназначение в един гофриран ръкав е категорично забранено да се полагат, по-добре за всеки проводник да се използва отделна тръба.

Монтажът на гофрираните ръкави и електропроводката в тях се извършва на пет етапа:

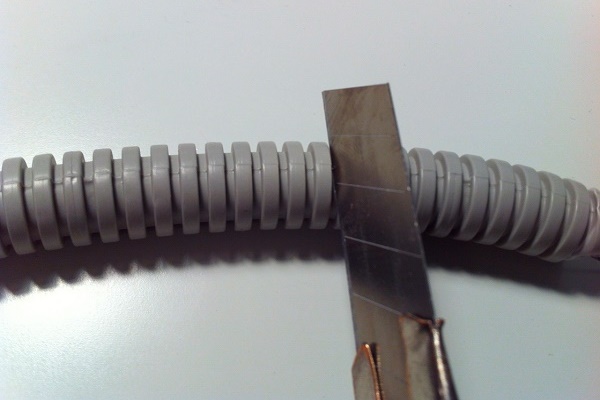

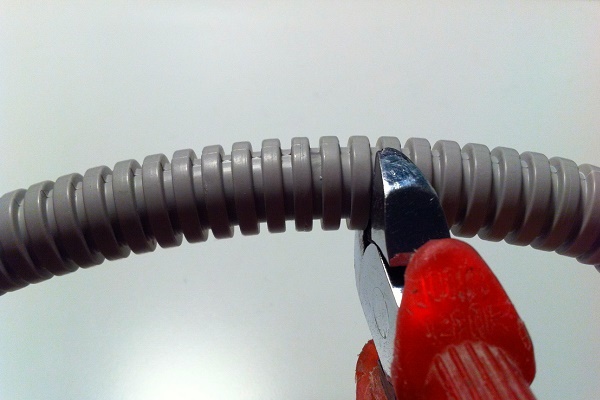

1. Гофрираният ръкав и кабелите се нарязват на отсечки с необходимата дължина.

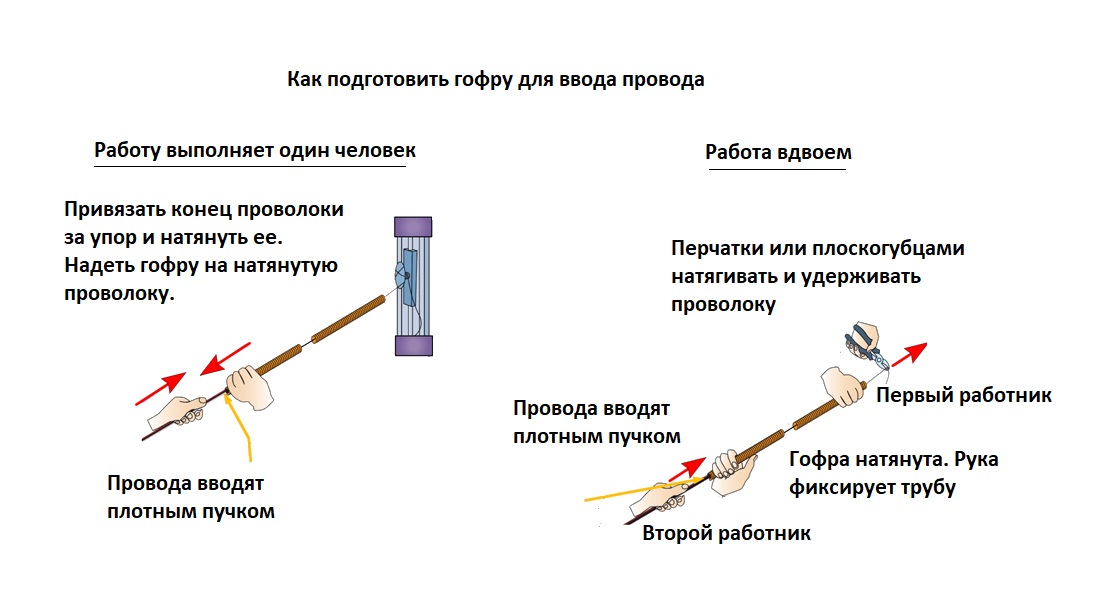

2. С помощта на кабелен чорап, вградена тегличка или просто вкарана в тръбата тел се извършва изтегляне на проводника в гофрирания ръкав.

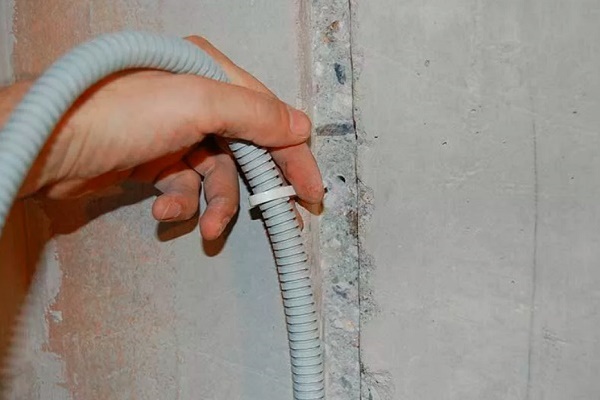

3. Ръкавите с кабела вътре се фиксират в жлеба, на пода или стената.

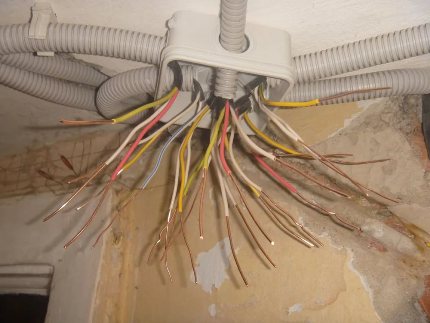

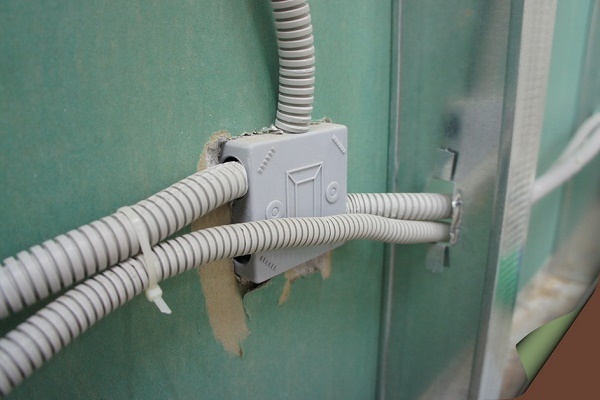

4. Проложените и закрепените гофрирани ръкави се свързват към входните отвори на корпусите на кутиите, таблата и подрозетниците или просто се вкарват в тях, а проводниците се извеждат навън.
5. Следва – обикновен електромонтаж на устроиствата, свързвани към електрическата мрежа.

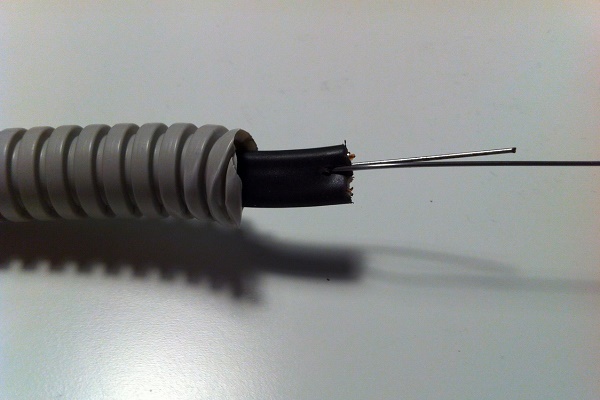

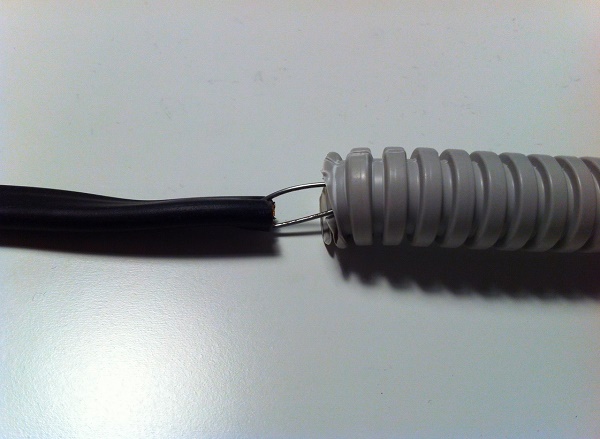

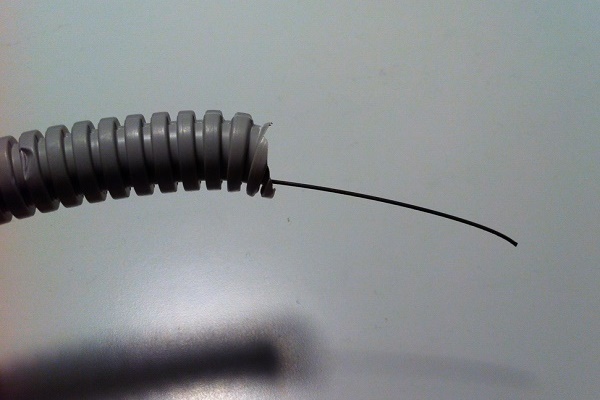

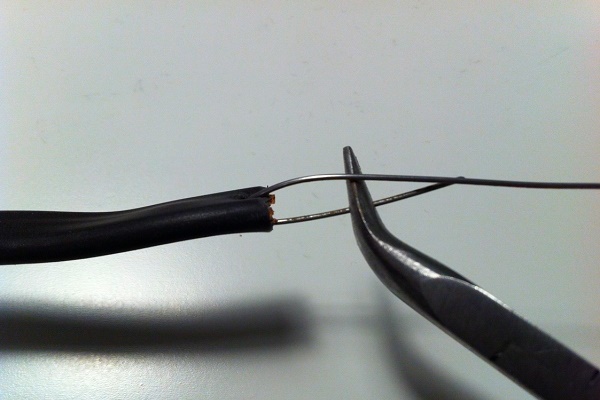

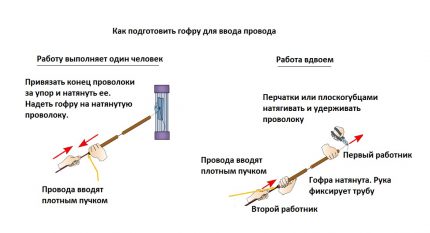

За да улесните монтажа на електропроводката, в продажбата гофрираният ръкав трябва да се търси със специален сноп (тегличка) вътре. Това е обикновена тел, която предварително са прокарали през гофрираната тръба в завода.

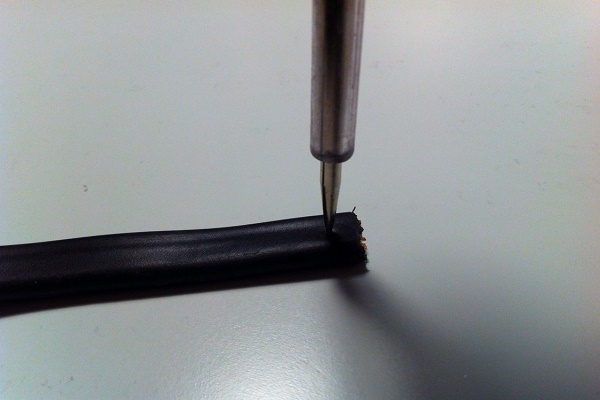

Само при рязане на гофрирания ръкав трябва да се внимава, тази тегличка да не отиде навътре. Кабелът на нея за изтегляне в ръкава се закрепва с помощта на обикновена изолента.

С изтеглянето на кабела в гофрирания канал може да се справите дори и сам, но двамата да извършвате тази процедура е много по-лесно.

Металната гофра задължително трябва да се заземи. И това трябва да се направи от двете страни на ръкава. Вътрешният диаметър на гофрираната тръба се избира чрез удвояване на общото напречно сечение на всички кабели, поставяни в нея. Това е необходимо както за опростяване на монтажа, така и за предотвратяване на прегряване на проводниците вътре.

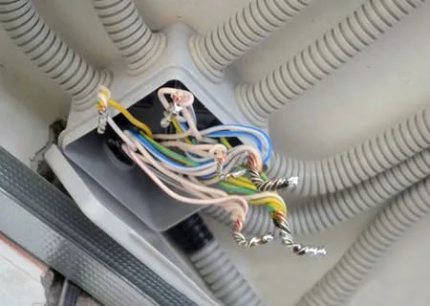

Гофрата трябва да влиза в корпуса на контакта, ключа или таблото наравно. Каквито и да са „излизания“ на кабела или прекъсвания между края на тръбата и корпуса на монтажното или разпределителното устроиство са недопустими.

За защитата на окабеляването с гофриран ръкав в такъв случай можете да забравите. Подобен неправилен монтаж само ще отнеме време и пари, полза от него няма да има.

Изводи и полезно видео по темата

За да можете да се ориентирате във всички нюанси на разновидностите на гофрирани ръкави за слаботокови и електрически кабели, направихме за вас подборка от видеоматериали по тази тема.

След като разгледате по-долу предстаените обзори и описания на монтажа, при вас точно няма да останат въпроси относно необходимостта, видовете и особеностите на извършване на електромонтажните работи с помощ на гофрирани ръкави.

Видео #1. Значението на инсталирането на допълнителна изолация на електропроводката под формата на специална гофра:

Видео #2. Изтегляне на проводника през гофриран ръкав в подробности:

Видео #3. Обзор на различни видове електромонтажни гофри:

Кабелните канали под формата на гофрирани ръкави са изключително прости за монтаж. Струват не скъпо, а ползата от такава допълнителна защита за окабеляването е колосална.

Цената на ремонта при пожар от късо съединение ще бъде по-висока. Протягането на кабела през електромонтажен ръкав само на пръв поглед изглежда сложно. Всичко може да се извърши самостоятелно.

Моля, пишете коментарите си в разположения по-долу блок. Разкажете как сте изграждали или ремонтирали окабеляването с помощта на гофра като кабелен канал. Вероятно имате въпроси, полезна информация и снимки по темата на статията?
