Схема на електрическата инсталация в апартамента: разпределение на електричеството за различни помещения

Задължителна част от ремонтните работи в апартамента – подмяна или монтаж на електрически кабели, разпределителни кутии, ел. табло. Грамотно подбраната схема на електропроводка ще обезопаси жилището от аварии и непредвидени ситуации.

Ще ви разкажем какво трябва да предвидите при самостоятелна подмяна или прокарване на електриката. При нас ще научите как да съставите схема и да разпределите ел. точки в едностайни, двустайни и тристайни апартаменти. Като вземете предвид нашите препоръки, ще можете да си осигурите безотказно действаща енергийна мрежа.

Отличителни черти на съвременната електропроводка

Съвременните битови технологии в края на 20 век направиха осезаем скок. В домовете освен телевизори се появиха компютри, системи за охрана и видеонаблюдение, мощна битова техника, безжична връзка. Във връзка с това окабеляването на електрическите кабели стана много по-сложно, въпреки че принципите на устройството не се промениха.

Трудностите започват от самия първи етап – проектирането. За да съставите грамотно схема на окабеляване в апартамента, е необходимо предварително да знаете приблизителната мощност на битовите електроуреди, местата им на разположение. Едновременно с това трябва да обмислите осветителната система във всички помещения.

Ако не вземете предвид прокарването на компютърния кабел и инсталирането на рутер за домашната мрежа, впоследствие ще получите висящи по стената или протегнати по пода проводници. В най-добрия случай ще успеете да ги скриете в перваза или да ги зашиете в короби.

Освен голямото количество нови уреди се появи още една разлика: наред със силовата мрежа задължително присъства слаботокова система, традиционно включваща телефонни и телевизионни проводници, както и компютърно, охранително, акустично оборудване и домофон.

Тези две системи (силовата и слаботоковата) не могат да се разделят, тъй като всички уреди се захранват от източници на електропреносната мрежа 220 V.

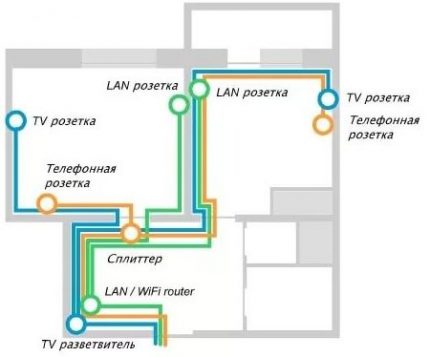

Схема на окабеляване на слаботоковата система в апартамента. Включва три мрежи: компютърна, телефонна и телевизионна. За всяка мрежа са предвидени собствени видове кабели и оборудване.

Промени се броят на едновременно използваните уреди и кабели. Ако преди беше достатъчно да се монтира един полилей в хола, то сега мнозина използват осветителна система, която включва освен полилей, точкови осветители и подсветка.

Към увеличаването на количеството техника трябва да се добави увеличаването на мощността – поради тази причина старите кабели вече не са подходящи, а размерите на електроразпределителното табло значително са нараснали.

За какво е нужна схемата на окабеляване?

Оказва се, че изграждането на съвременно окабеляване на електриката в апартамента е истинско изкуство, с което може да се справи само професионален електротехник.

Ако не искате постоянно да сменяте облицовката на стените, за да маскирате тук-там появяващите се кабели, препоръчваме преди ремонт на апартамента или строителство на къща да съставите чертеж с означение на всички значими обекти, свързани с електричеството: контакти, ключове, електротабло с УЗО, осветителни тела.

Образец на схема, която може да начертае собственикът на жилището. Внимание е отделено на обозначаването на местата на всички електрически точки, започвайки от електротаблото и завършвайки с контактите.

Ориентирайки се спрямо изискванията или желанията на собственика на жилището, електротехникът съставя принципна схема на електропроводката в апартамента. Неговата задача е да раздели кабелите на групи, за да разпредели правилно натоварването, да обмисли системата за управление и защита и в крайна сметка да направи всичко, за да гарантира безопасност и комфорт.

Какво задължително трябва да се вземе предвид при съставяне на схема, чертеж, план на работите, необходим за грамотното полагане на електропроводка?

Нека разгледаме електромрежата от гледна точка на съставните части:

• Автоматични защитни апарати, монтирани в електрическото табло. От тяхното качество и правилния монтаж зависи функционирането на цялото домашно оборудване и безопасността на потребителите.

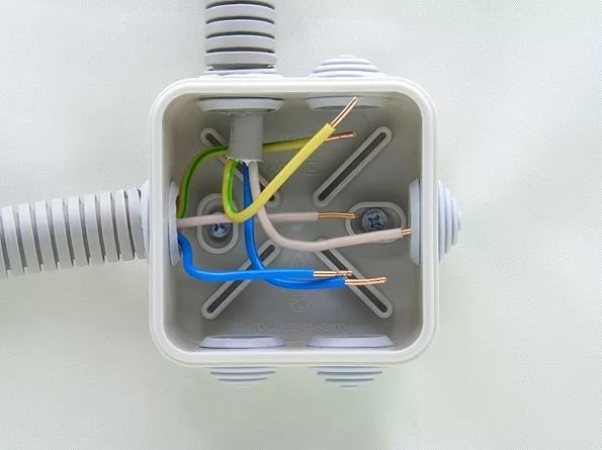

• Кабели, проводници с правилно подбрано сечение и добра изолация.
• Контакти и ключове с качествени контакти, безопасни корпуси.

В частните къщи задължителен елемент е входният автомат и силовият кабел от него към таблото. С помощта на автоматичен прекъсвач регулират консумираната мощност и при необходимост изключват цялото електричество в къщата.

Примерна схема на електропроводка в частен дом. Основното внимание трябва да се обърне на разпределението на мощностите по автоматичните прекъсвачи и на защитата на всяка отделна линия.

Електромерът обикновено се монтира на входа, веднага след входния автоматичен прекъсвач.

Разделяне на електропроводката на групи (линии)

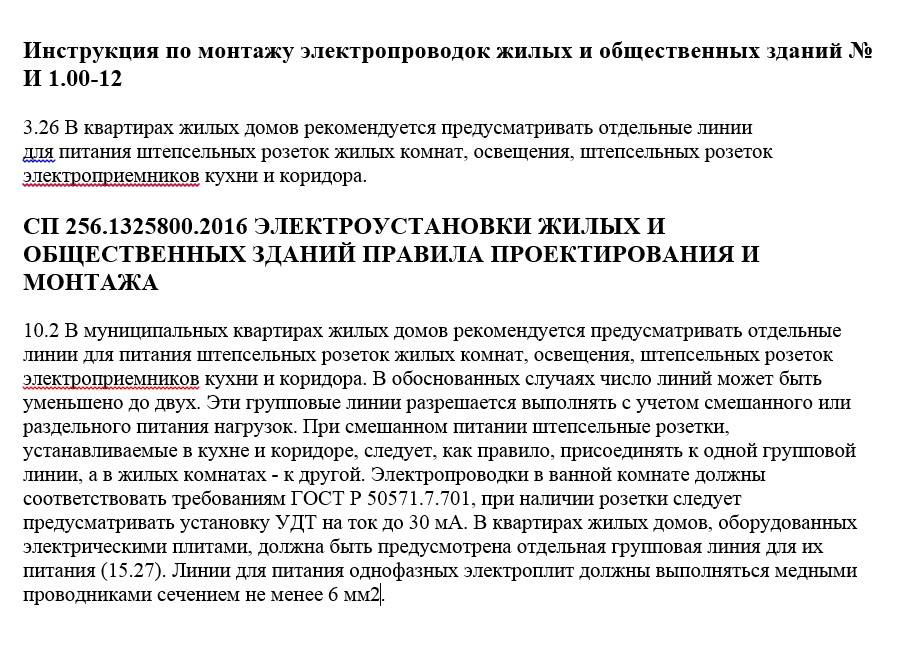

Управлението и контролът на електрическата мрежа е много по-лесно, ако тя е разделена на няколко линии. При възникване на неизправност или аварийна ситуация може да се изключи една група, докато останалите работят в нормален режим.

Вариант за разделяне на 4 групи:

По-нататък за всяка електрогрупа по-подробно.

Стационарна битова техника

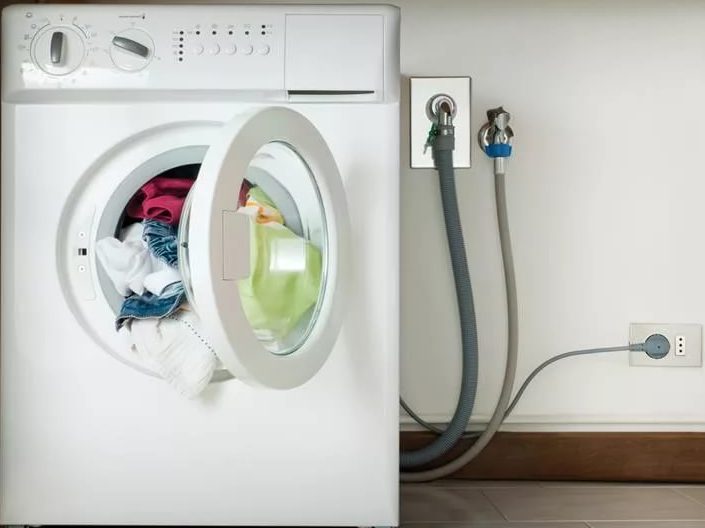

Голямата битова техника обикновено се разполага в зоната на кухнята или банята/тоалетната.

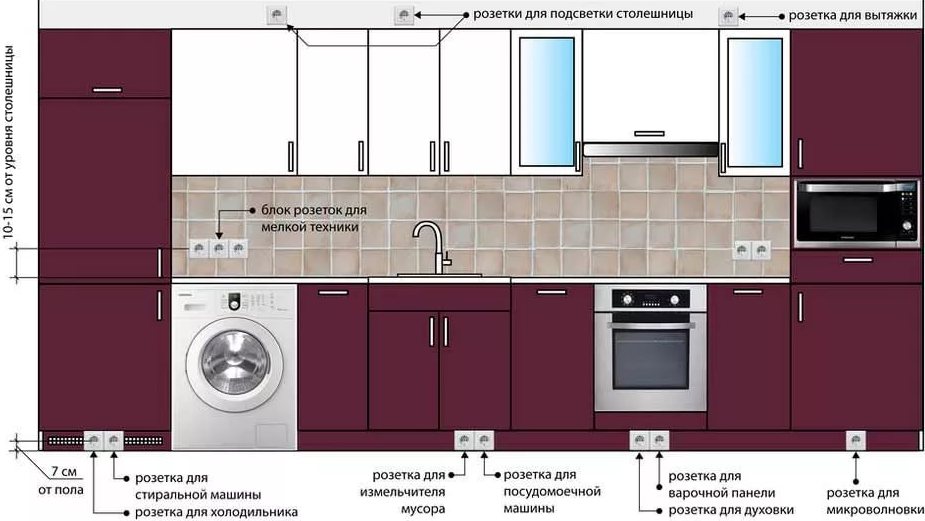

Схема на разположение на контактите в кухнята. Правила: директно зад съдомиялната и пералнята не се разрешава поставяне на контакти; по-добре е да се използват влагозащитени модели (+).

Отделното свързване на кухненската зона е необходимо за извършване на ремонт. Ако възникне повреда на някое от устройствата, ще е необходима подмяна. За да не се изключва електричеството в целия апартамент, е достатъчно да се изключи един защитен уред, отговорен за стационарното оборудване.

За съжаление, дори скъпата битова техника от време на време се поврежда. Ремонтът понякога отнема няколко часа. Отделната електрогрупа ще позволи да се запази комфортното пребиваване в кухнята и в други помещения.

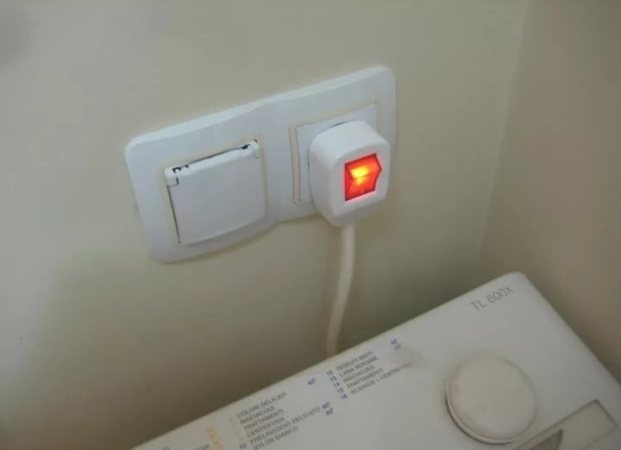

Какво пречи просто да изключите повредения уред от мрежата, като извадите щепсела от контакта? Работата е там, че при вградената техника точките на свързване към електромрежата се намират на труднодостъпни места.

Освен това неизправността може да стане не в самия уред, а в проводката, скрита в стената. В този случай преместването на лостчето на автоматичния прекъсвач е много по-лесно.

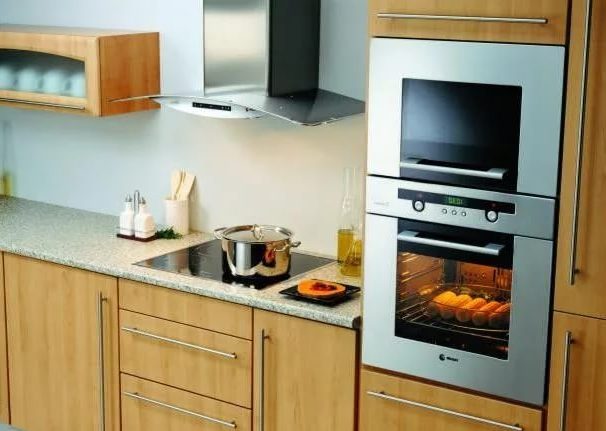

Отделена линия за кухнята

Кухненската линия традиционно е най-натоварена. Около 5-6 уреда са постоянно включени в мрежата, дори и да не се използват. Това се отнася за хладилник, фурна, плот, съдомиялна машина, абсорбатор, микровълнова печка, тостер. Много хора използват кухненски електрогрил, месомелачка, хлебопекарна, мултикукър и др.

Схема на електрическата разводка за кухнята, разделена на 4 групи. За мощно битово оборудване в разпределителното табло са инсталирани отделни автомати.

В този случай отделен мощен електрически кабел просто ще направи възможно едновременното използване на няколко устройства.

Ако към общата проводка бъдат включени още осветителни тела или бойлер, то при включване на поредното устройство мрежата просто няма да издържи и ще се активира автоматичното изключване.

Подробен разбор на схемите и вариантите за разположение на контактите в кухнята е представен в статията, която препоръчваме да прочетете.

Една или няколко осветителни групи?

Като се вземе предвид броят на осветителните тела във всяко помещение, може да се направи една или няколко линии. Ако в хола има един полилей с шест рамена, а в спалнята – слабо горно осветление и два стенни нощни лампи, то всички тела могат да се обединят в една линия.

Въпреки това, ако всекидневната напомня зала за дискотека – с полилеи, точкови осветители, таванно и стенно осветление – то само за нея трябва да се организира отделна група.

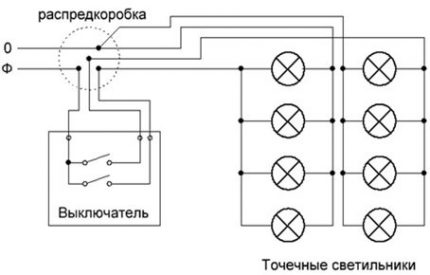

Схема на разводката на точкови или халогенни осветители 220 V за едно помещение, например за кухня, детска стая или коридор

Ако освен осветителите в мрежата на една стая са включени трансформатори или захранващи блокове, то тя също се препоръчва да се свърже към отделен защитен апарат.

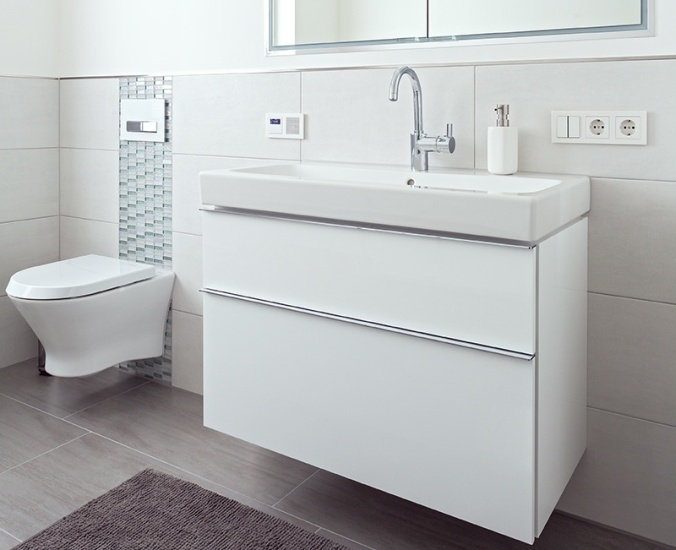

Помещения с повишена влажност

Към електрическите уреди и кабела в банята се прилагат повишени изисквания, тъй като близостта на водата е риск. За да бъде електрическата мрежа безопасна и функционална, при съставянето на схемата и монтажа на разводката е необходимо да се вземат предвид редица правила:

Изискванията се отнасят също и за избора на обков, който ще се използва редовно – контакти и ключове. Да предположим, че степента на защита на контактите трябва да бъде най-малко IP 44, а още по-добре е да се закупят специални устройства с капак, предпазващ от пръски.

От осветителни тела 220 V се препоръчва да се откажете в полза на аналози 12 V.

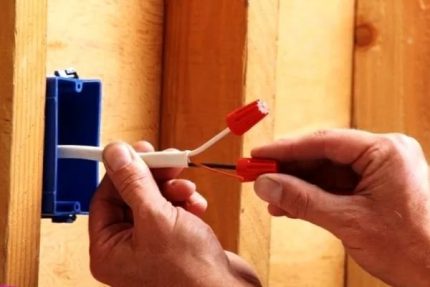

Трижилен меден проводник напълно подхожда за инсталиране на контакти в санитарно помещение, но трябва да се обърне внимание на сечението: за свързване на обикновени уреди то трябва да бъде най-малко 2,5 mm², за мощно електрооборудване – 4 mm². Отечественият вариант е ВВГнг.

Ако в старото жилище в апартаментното табло не е предвидено заземяване, то не само в банята, но и в цялата квартира електропроводката ще трябва да се замени с трижилна.

С правилата за избор на влагозащитени контакти за обзавеждане на бани и санитарни помещения предлагаме да се запознаете в статия, посветена на тези въпроси.

Преглед на схемите на електропроводка за жилищни помещения

Да преминем към конкретни схеми, които могат да се приложат в процеса на планиране на окабеляване в собственото помещение. При съставянето на чертежа е важно да се вземе предвид разположението и мощността на стационарната техника, условията на използване на електроуредите, удобното за използване разположение на контакти и ключове.

Вариант #1: едностайно жилище или студио

Отличителна черта на едностайното жилище – минимален брой електроуреди в сравнение с останалите варианти, съответно се образува по-малък брой свързани линии. Но това не означава, че за кухнята или санитарното помещение не трябва да се планират отделни групи – общите принципи е по-добре да се запазят.

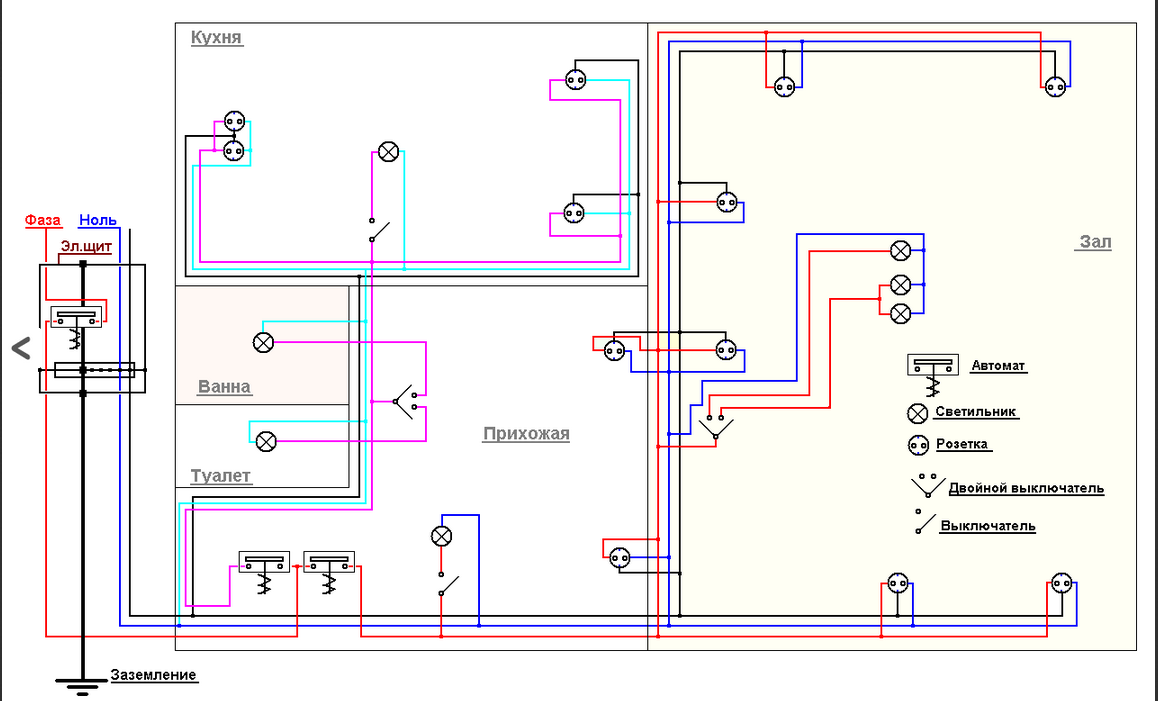

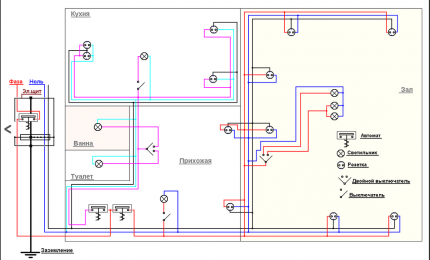

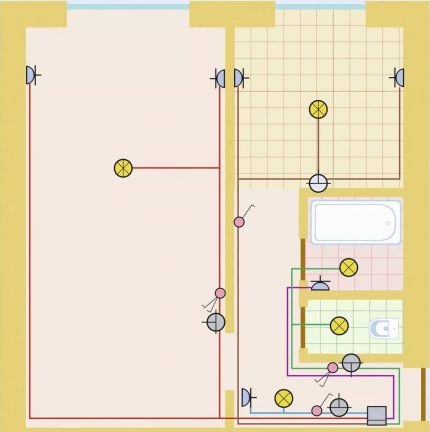

Вариант на схема за окабеляване за 1-стайно жилище, като се вземе предвид, че във всяко помещение се планира да се инсталира един осветителен уред

Да разгледаме какво задължително трябва да се предприеме при съставянето на схема за окабеляване на електричество в едностайно жилище:

• да се изберат основните параметри на електрическата мрежа;
• да се изчисли натоварването, да се избере кабел и УЗО;
• да се избере схема на свързване (1 или няколко групи).

След като се решат тези въпроси, съставянето на схемата ще бъде много по-лесно.

Параметри на електрическата мрежа

Трудно е предварително да се реши кои уреди ще бъдат инсталирани в цялото жилище, но въпреки това поне приблизителният им брой е необходим, за да се изчисли правилно общата мощност.

Важно е да се определят и местата им за разполагане, тъй като използването на удължители и филтри впоследствие ще създаде допълнителни проблеми за мрежата и ще развали дизайна на интериора.

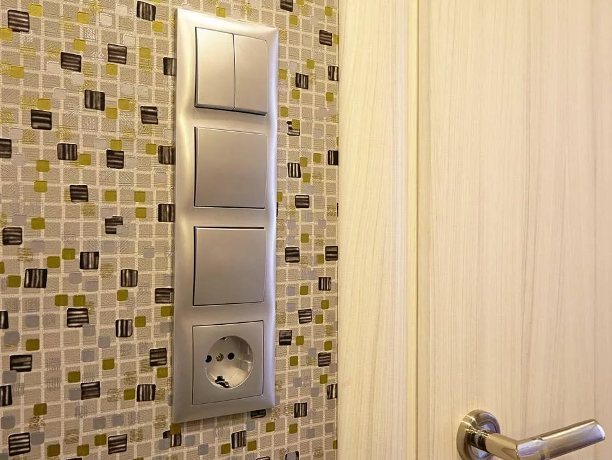

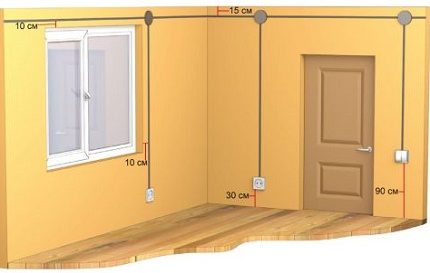

При избора на места за монтаж на контакти и ключове си спомняме изискванията на ПУЕ: препоръчителна височина от пода за инсталиране на контакти – 0,3-1,8 м, на ключове – 0,6-0,9 м. Ориентираме се на удобството на ползване.

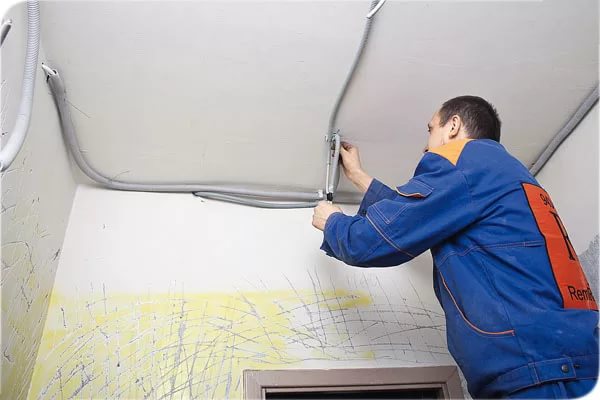

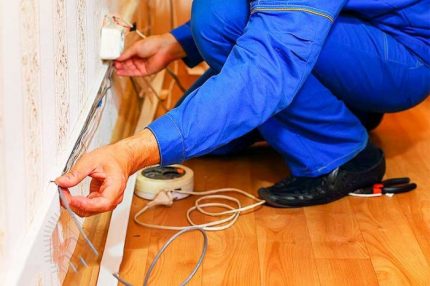

Също така е важно да изберете начин на полагане на кабелите – открит или скрит. Откритият начин предполага полагане на проводниците върху декоративното покритие на стените. В този случай най-често окабеляването се покрива с пластмасови короби, но в отделни случаи се оставят на видно място.

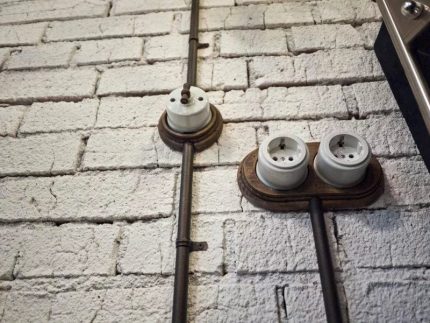

Монтаж на проводници в открит вид дори се приветства, ако дизайнът на интериора е изпълнен в стил лофт или кантри: стилизирани винтидж контакти и намиращите се на видно място проводници са част от декоративното оформление.

Предимства на откритото окабеляване:

• възможност за инсталиране след или по време на ремонтни работи;
• бърз монтаж;
• по всяко време може да се свърже още една линия.

При монтаж на скрито окабеляване ще се наложи да се жлебят стените, за да се маскират всички проводници под финишното покритие. По-лесно е с окачени конструкции: захранването за осветителната система може да се скрие над опънато покритие или короб от гипсокартон.

При скритото окабеляване плюсовете са малко, но те са по-значителни:

• не се предявяват толкова строги изисквания към параметрите и условията на монтаж;
• увеличават се допуските към номинално разрешените токове;
• запазва се интериорната цялост.

Традиционно в новите апартаменти се използва скрито окабеляване, а откритият начин се ползва само като изключение (например при полагане на нова линия в вече ремонтиран апартамент).

Изчисляване на натоварването на електрическата мрежа

За да се изчисли общото натоварване на електроуредите, е необходимо да се знае номиналната мощност на електроприемниците, номиналният ток и напрежението на електрическата мрежа. Съществуват множество формули за изчисление, но е по-добре да се използват готови таблици.

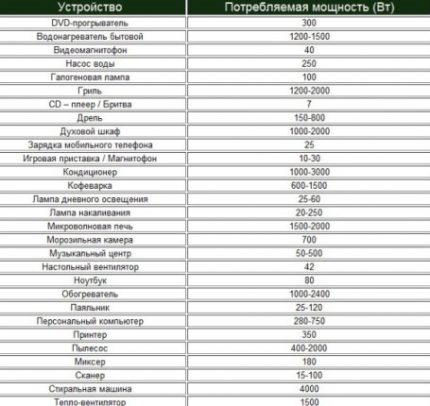

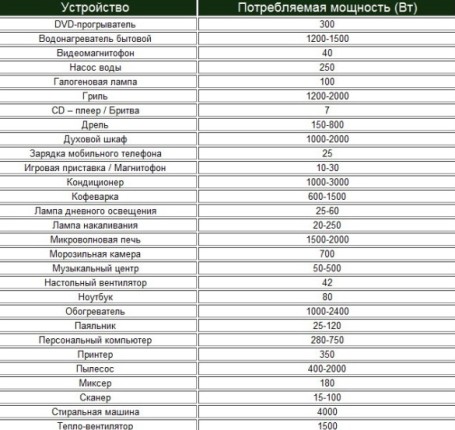

Таблица на консумираните мощности на най-разпространените битови електроуреди, които обикновено се използват от обитателите на апартаменти. Стойностите са осреднени, затова за точно изчисление е необходимо да се знаят характеристиките на уредите (+)

Препоръчваме за точно изчисление на натоварването да се обърнете към инженер или да използвате компютърна програма, защото от резултата зависи изборът на кабел.

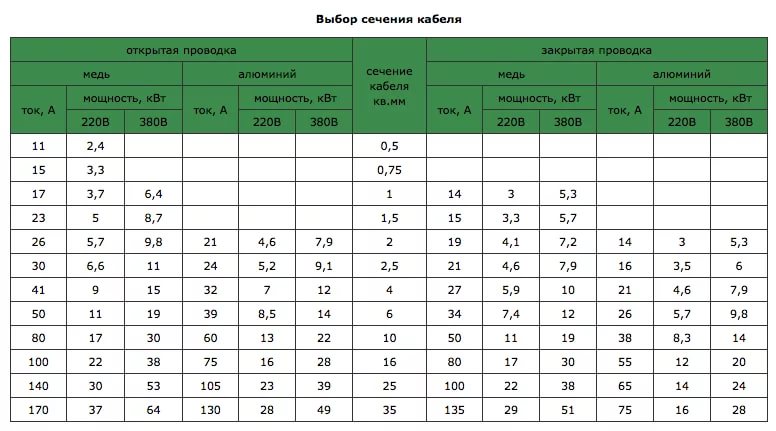

При избора на сечение на кабела е необходимо да се вземе предвид не само материалът на окабеляването (мед или алуминий), но и начинът на полагане (открит или скрит), тъй като при скрито окабеляване топлопроводността е по-малка, следователно и токът също е по-малък (+)

По правила, ако вътрешноквартирните мрежи са разделени на групи, то всяка отделна линия трябва да се оборудва с автомат 25 A. Следователно, при разделяне на групи вземаме предвид общия номинален ток (не повече от 25 A).

Съществуват изключения: например, за осветителни мрежи е достатъчен защитен апарат от 16 A, но при условие, че групата включва не повече от 20 контакта и лампи едновременно.

Коя схема за свързване е по-добра?

За едностаен апартамент са възможни два варианта: захранване от една група и захранване от няколко групи. Първият вариант в съвременни условия практически не е приложим, понеже за използването дори на един мощен домакински уред (например пералня) е необходима отделна линия със защитен апарат.

Такива схеми могат да съществуват в апартаменти от стария жилищен сектор, в които в продължение на дълги години не е извършван ремонт, или на вила, където няма мощно електрическо оборудване. Получава се, че дори за устройството на електроинсталация в едностаен апартамент е необходимо разделение на групи.

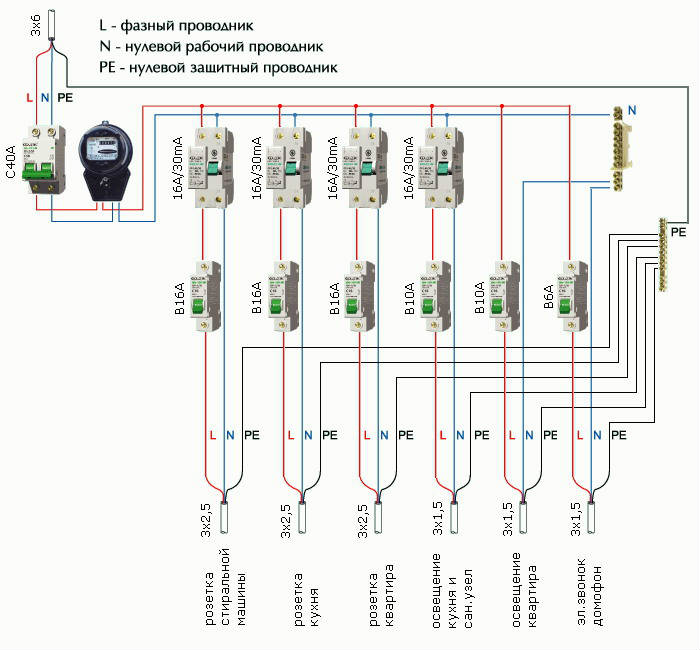

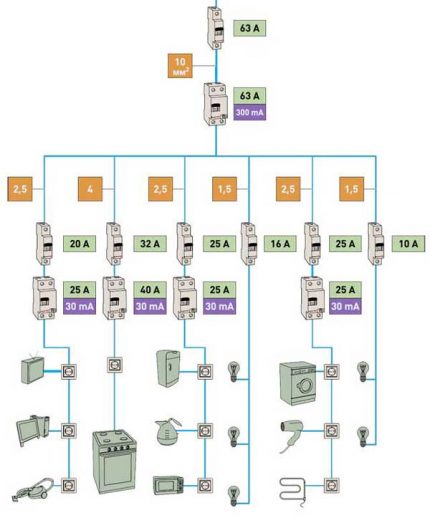

Примерна схема за свързване на електрическите точки по групи. За кухнята са отделени цели три групи, обслужващи електрическата печка, малката домакинска техника и осветителната мрежа.

Тази схема е практически приложима за всеки тип жилище, но точките на свързване, съответно и линиите, в дву- и тристайните апартаменти ще бъдат повече.

Вариант #2: двустаен или тристаен апартамент

По принцип електрическата инсталация не зависи от броя на стаите, но съществува ред особености, които трябва да се вземат предвид:

• контактната мрежа е по-добре да се раздели на няколко групи – според броя на стаите;
• осветителната система също трябва да се раздели по стаи;
• за кухнята следва да се отделят поне три линии – за осветителни уреди, мощно оборудване и малка домакинска техника;
• ако санитарният възел е разделен, по-добре също да се използва разделение на 2 групи.

Като се има предвид, че голямата площ на апартаментите е характерна за жилища от елитна категория, в схемите на окабеляване се включва охранително оборудване.

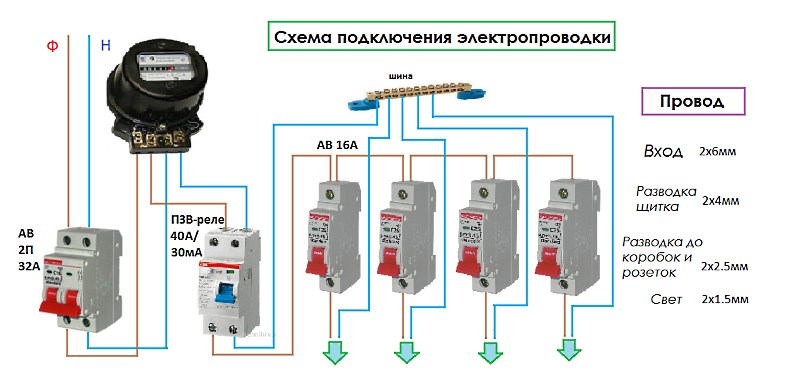

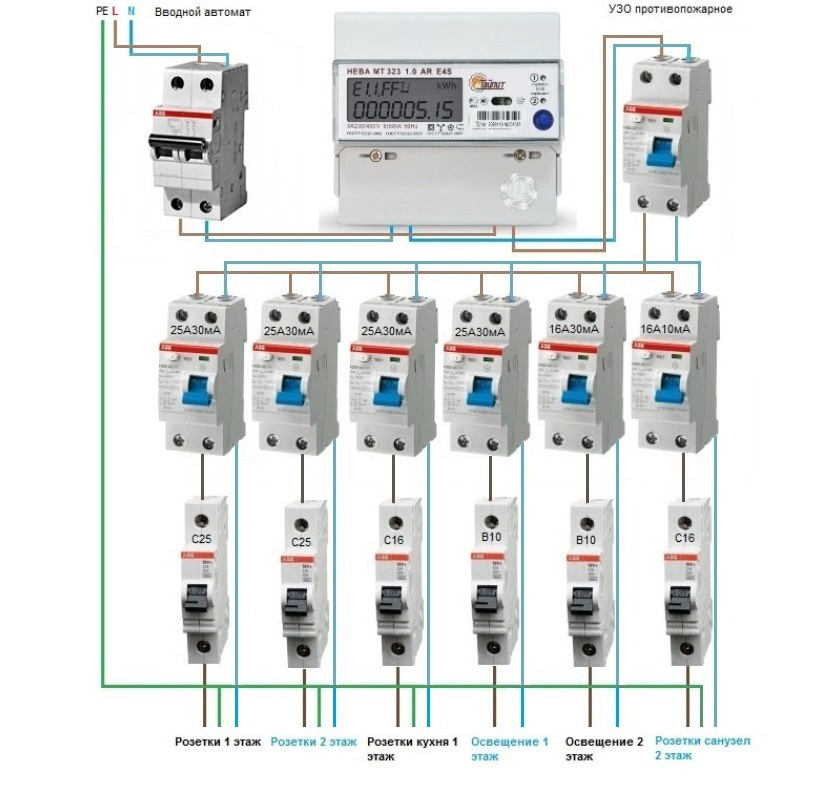

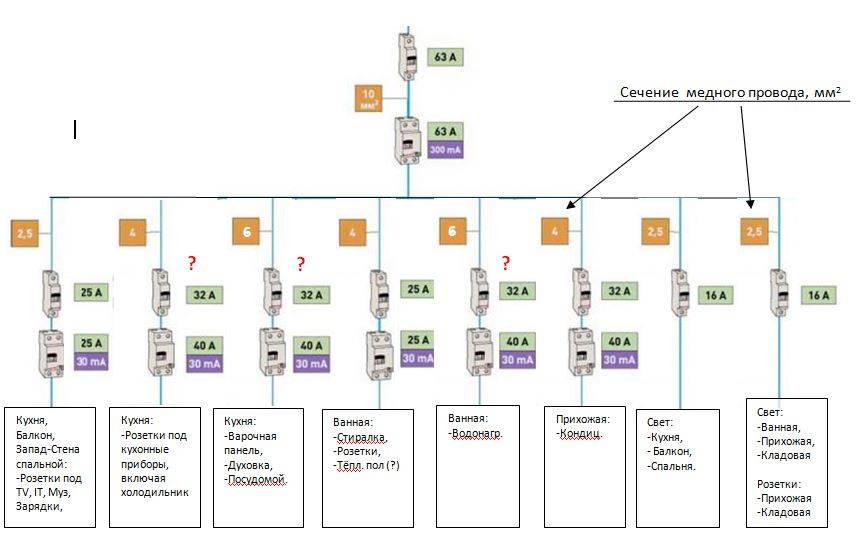

Примерна схема за инсталиране на защитна апаратура за апартамент с две стаи. Предполага се, че освен контактни и осветителни групи в апартамента е инсталирана система за видеонаблюдение и охранителна сигнализация.

Ако съставянето на схемата и монтажът се извършват от специалисти, то и при Вас след приключване на работите трябва да остане схема – в случай на ремонт или възникване на непредвидена ситуация.

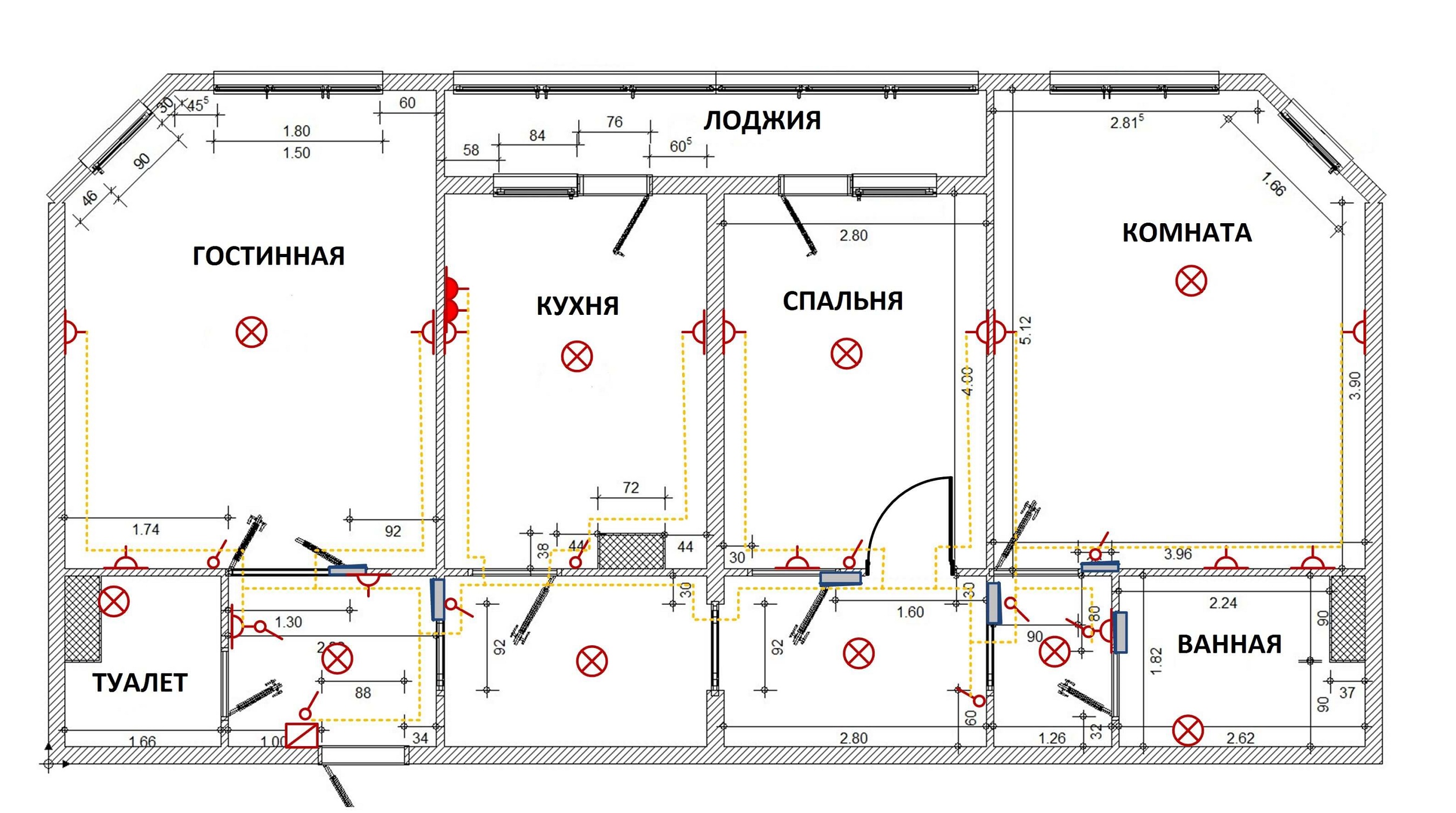

Схема за инсталиране на контакти и осветителни уреди в тристаен апартамент. При съставяне на схема на електропроводка за многокомнатни апартаменти е по-добре да се използват няколко чертежа, тъй като в един е трудно да се обозначат всички групи, включително слаботоковите.

Според разработената схема за полагане на електропроводи и инсталиране на електрически точки може уверено да се извърши монтажът на електропреносната мрежа. Желателно е да се избягват промени в планираното окабеляване по време на изпълнение на работите. Въпреки това, ако възникне необходимост от тях, корекцията на схемата трябва да се направи, като се вземат предвид горепосочените правила.

Съставяйки схемата за окабеляване в частна къща, задължително трябва да се посочи входното електрическо оборудване и параметрите на кабела от входната група.

Изводи и полезно видео по темата

Схемата на електропроводката може да бъде съставена под формата на чертеж, направен ръчно, или чрез използване на компютърна програма. Пример за окабеляване на апартамент в триизмерно компютърно изображение:

Професионални съвети от практици:

Тънкости на различните видове свързване на контакти и ключове:

Да се проведе електрическа мрежа в апартамента, като защитите всички устройства и правилно разпределите натоварването, е възможно при едно условие – ако Вие сте квалифициран електротехник.

Да се работи с разпределително табло без специален допуск не е позволено. Следователно, да смените контакт или да свържете аспиратор може и самостоятелно, а по-сериозните работи е по-добре да се възложат на специалисти.

Искате ли да споделите личен опит в съставянето на схема за модернизация или ремонт на електропроводи в апартамента? Имате ли въпроси или ценни препоръки? Пишете, моля, коментари в разположения по-долу блок.
