Какъв проводник да се използва за окабеляване в дома: препоръки за избор

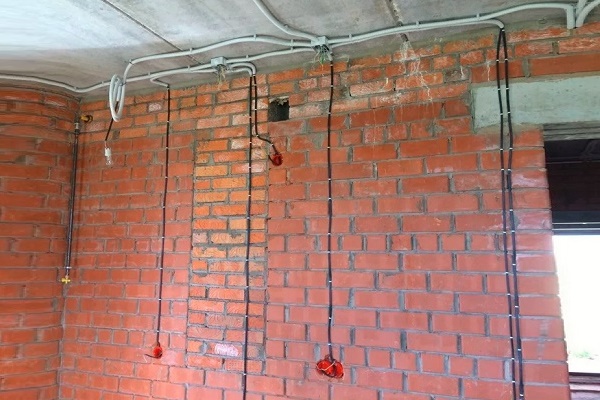

Изграждането на домашна електрическа мрежа е невъзможно без електрически кабел. Въпреки това, за оборудване на жилището не е достатъчно да го инсталирате правилно, трябва и умело да изберете подходящия тип. А за това трябва да знаете кои характеристики влияят на избора. Съгласни ли сте?

Ще ви разкажем какви видове изделия предлага съвременният пазар и кой провод да използвате за окабеляване в дома. Ще ви запознаем с търсената номенклатура и ще ви помогнем да се ориентирате в маркировката на продукцията за полагане на електропроводи. Ще укажем на какво трябва да се ориентират купувачите и самостоятелните електромонтажници.

Представената за запознаване информация с цел оптимизиране на възприятието допълнихме със схеми, фото-подборки, видео-препоръки.

От какво се правят електрическите кабели?

Основните елементи на всеки електрически кабел са жилите – елементи за преминаване на електрически ток, изолирани едни от други с вътрешна обвивка и поставени в обща обвивка.

Те се обозначават с абревиатурата ТПЖ.

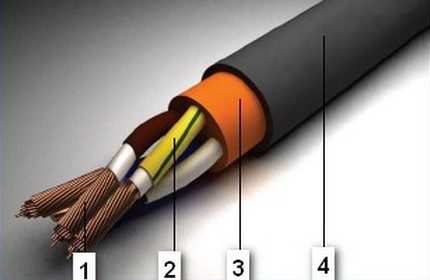

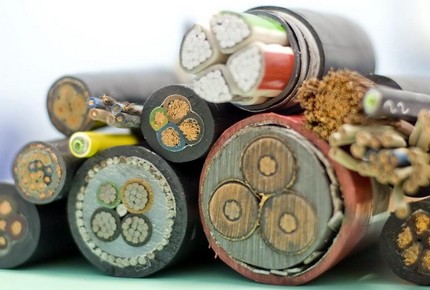

Освен токопроводящи жили (1) кабелът може да съдържа такива конструктивни елементи като запълнител (3), телена или стоманена броня (2) и външна обвивка (4).

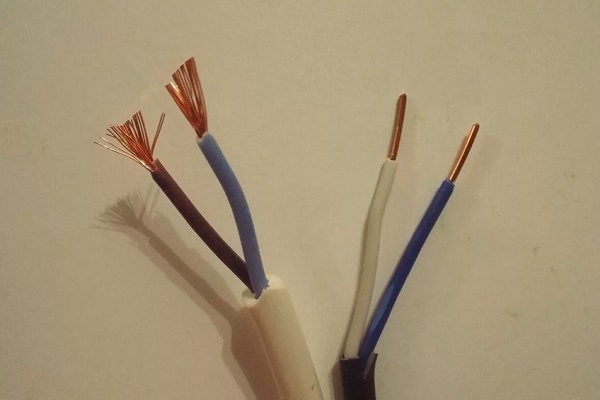

Жилите за предаване на електрическа енергия биват два типа:

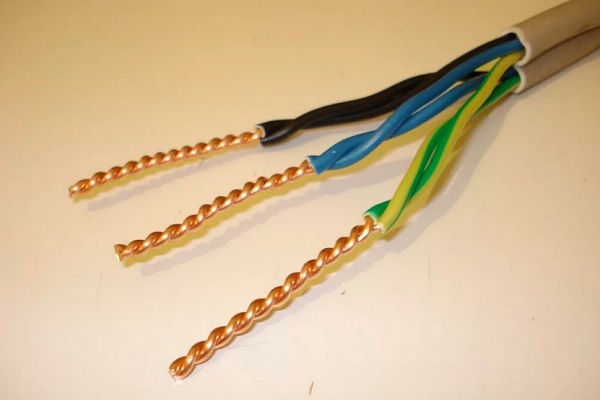

• едножични плътни;

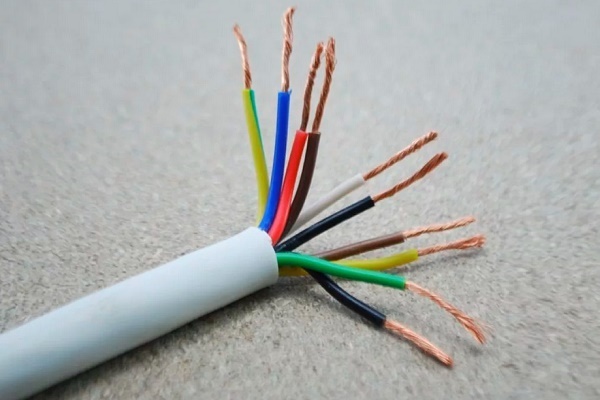

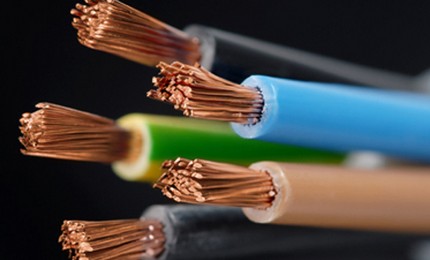

• многожични, състоящи се от голям брой тънки нишки.

Някои погрешно смятат, че едножичните жили и едножилните кабели са идентично понятие. В действителност едножилните изделия могат да имат само една жила, която от своя страна може да бъде изпълнена като едножична или многожична.

Като основа за изработване на токопроводящи жили може да се използва мед или алуминий. Ако сравним тези метали, алуминият, макар и по-евтин, губи по това, че има по-ниска електропроводимост.

Това означава, че при еднакво сечение медният проводник може да пропуска по-голям ток. Единственият „минус“ на медта е, че тя не може да се свързва директно с други метали. Т.е. за свързване с алуминий ще е необходим преходник, който предотвратява образуването на галванична двойка.

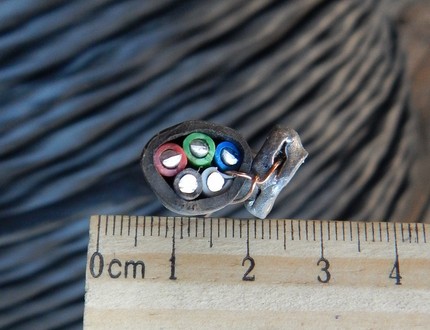

Алуминият не е най-добрият вариант за окабеляване в дома, тъй като има ниска електропроводимост, а по време на експлоатация по-бързо се окислява и се счупва на огъванията.

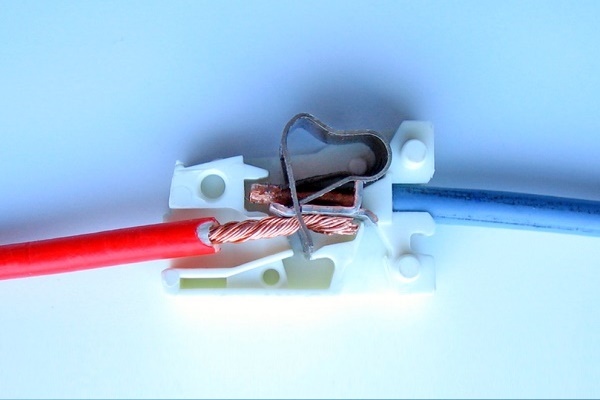

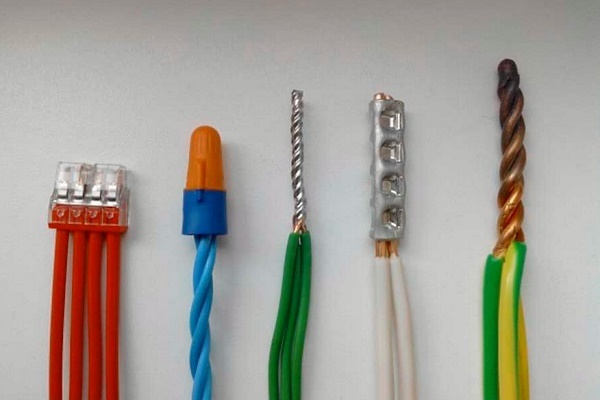

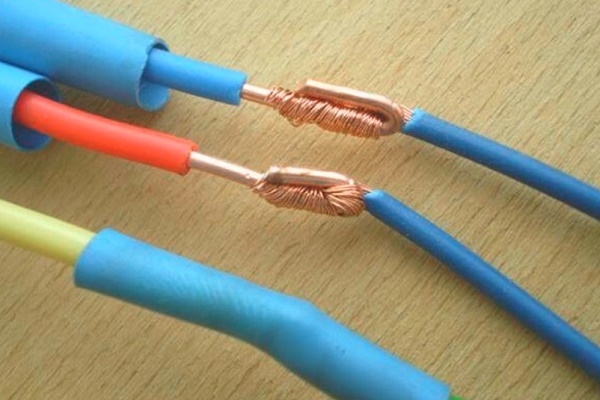

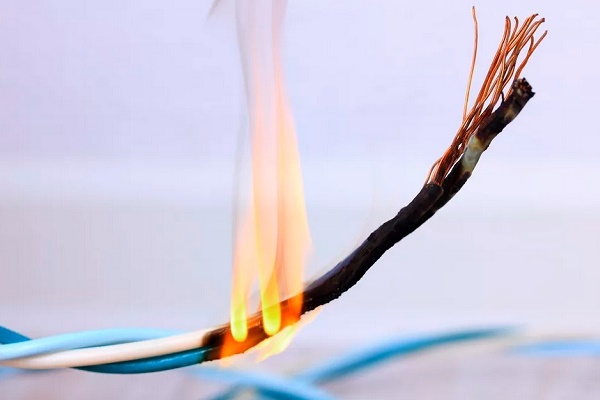

Ако съединението се извърши чрез усукване, това място бързо ще се окисли, което ще доведе до прекъсване на контактите, в резултат на което може да възникне късо съединение на магистралата. В идеалния случай за всички линии в апартамента трябва да се избират проводници от един тип.

Кабелите за електрически сигнали се оборудват с обща защитна обвивка.

Изолационният слой може да бъде направен от:

• каучук;
• полиетилен;
• ПВХ-пластмаса.

Всеки от тези материали се характеризира с високи изолационни характеристики. Благодарение на това те могат да се използват в мрежи от различен клас на напрежение в рамките на 500 Вт.

Основното предназначение на външната оплетка е да предпазва проводниците от влага, която може да доведе до нарушаване на целостта на изолацията и, като резултат, до помътняване на оптичните влакна.

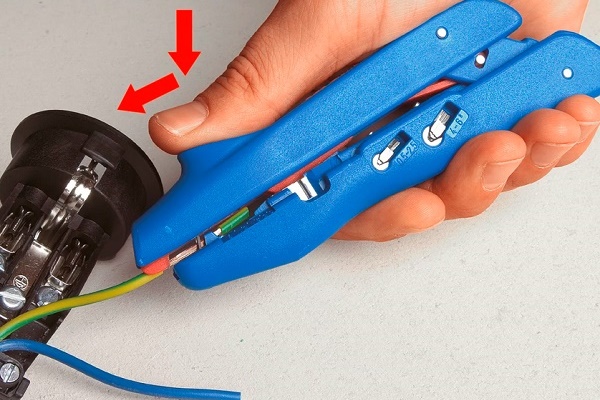

Всеки кабел, използван за вътрешнодомово и апартаментно окабеляване, има най-малко два изолационни слоя: първият защитава събраните в сноп вътрешни жили, вторият обхваща само една жила.

Разновидности на електрическите проводници

Съществуват няколко класификации, на които майсторите се ориентират при избора на кабел за окабеляване в дома.

Първият признак, по който се делят кабелите – брой жили. Експлоатационните параметри на едножилните и многожилните изделия са подробно описани в таблицата по-долу.

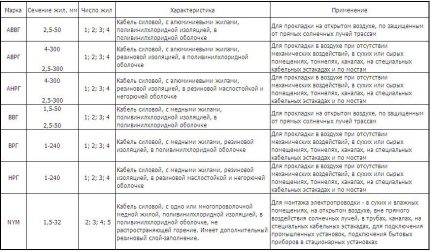

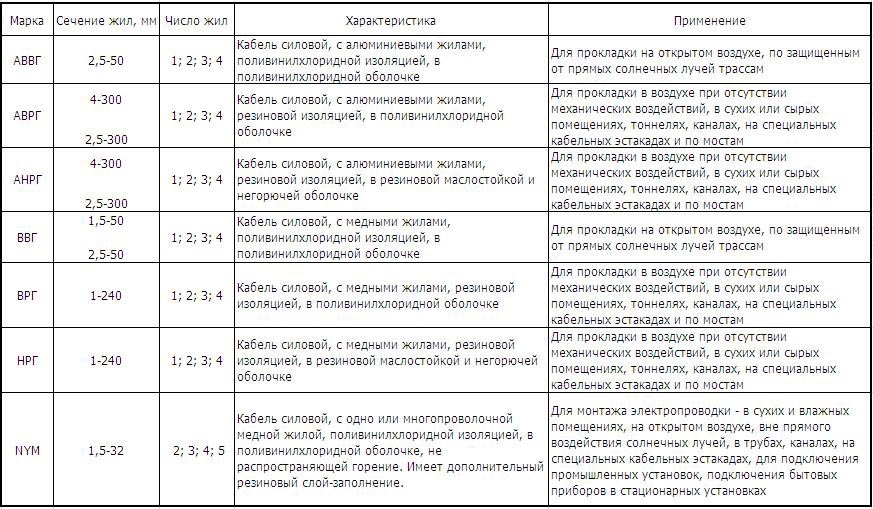

Обобщена таблица на експлоатационните параметри на едножилните и многожилните електротехнически изделия в зависимост от броя на използваните нишки. Разликата съществува както в устройството, така и по предназначение.

По-долу са представени четирите най-популярни вида кабели, използвани при изграждането на вътрешноапартаментни окабелявания.

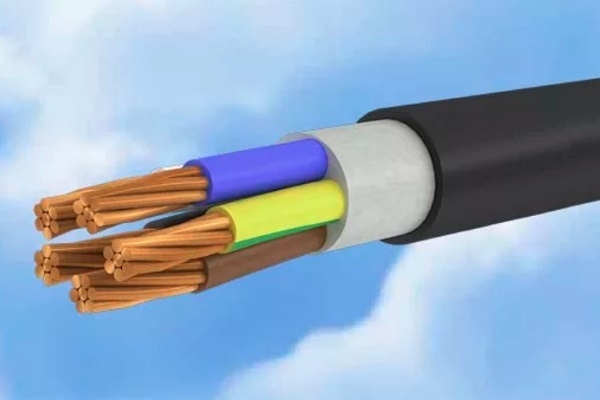

Вид #1 — ВВГ кабел

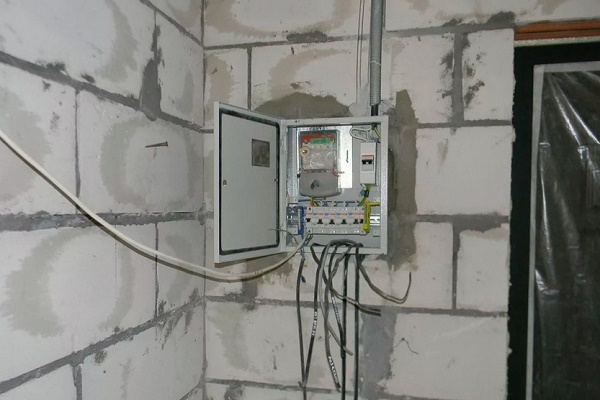

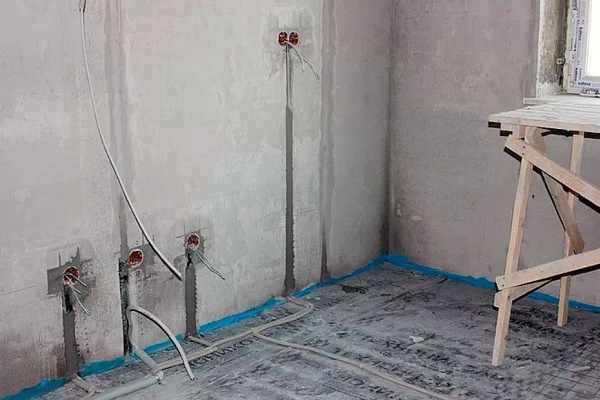

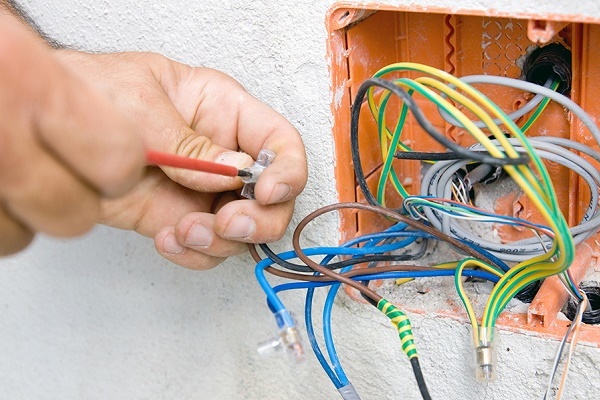

При изграждане на вътрешноапартаментна електрическа инсталация, която включва монтаж на разпределителна кутия, се използва ВВГ кабел. Той се използва за пренос на електрически ток при работно напрежение до 1000 V. Броят на жилите в такива изделия може да варира от една до пет.

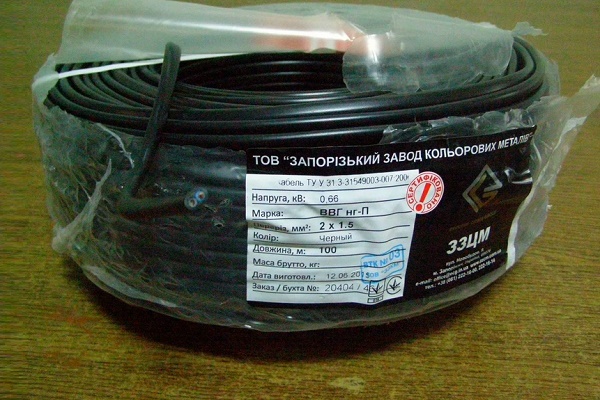

Проводникът на тока ВВГ се произвежда в един от четирите варианта на изпълнение: под формата на изделия с плоско или кръгло напречно сечение, или триъгълно или квадратно.

Към безспорните предимства на ВВГ изделията трябва да се отнесе широкият работен температурен диапазон. Той може спокойно да се използва при температури от -50 °C до +50 °C. Проводникът се слави с висока якост на опън и способност да издържа на влажност до 98%.

Изделието от този тип може да има едно от трите обозначения:

• «п» – показва плосък тип на напречното сечение;
• «з» – обозначава, че между изолацията на ТПЖ и външната оплетка е разположена гумова смес или PVC-снопове;
• «нг» – показва, че изолацията не разпространява горене.

При всички кабели от разновидност ВВГ, с изключение на тези с обозначение «з», пространството между външната обвивка и изолационния слой на жилите не е запълнено.

Външната обвивка на ВВГ кабела обикновено е оцветена в черно, вътрешната изолация на токопроводящите жили е маркирана в жълто-зелено, синьо, червено или бяло със синя ивица.

За битови нужди се използва кабел с напречно сечение от 1,5 мм², при изграждане на частен дом - изделие от 6 мм². Стойността на радиуса на огъване на изделието се определя чрез умножаване на по-малката стойност на сечението по 10.

Вид #2 — кабел NYM

NYM – още един качествен силов кабел, предназначен за изграждане на силови и осветителни мрежи с напрежение до 660V. Многожилните токопроводящи проводници на изделието са изпълнени от мед.

Броят на токопроводящите жили на NYM кабела може да варира от една до пет. Минималните параметри на напречните сечения на предлаганите в продажба изделия са 1,5 mm², а максималните – 16 mm².

Стойността на радиуса на огъване съответства на четири диаметъра на напречното сечение.

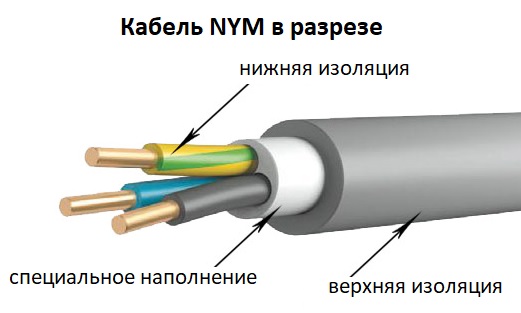

Кабел NYM в разрез: медните жили са обвити в ПВХ обвивки, между които е положена незапалима херметизация; ролята на външната оплетка се изпълнява от ПВХ изолация.

Кабелът има двойна изолация:

• Външната обвивка е изпълнена от поливинилхлорид;
• Вътрешната оплетка е изпълнена от незапалим ПВХ.

Вътрешното пространство между изолационните слоеве е запълнено с пълнител, който представлява крейдована гума. Такова решение повишава здравината на изделието и го прави по-устойчиво на въздействието на високи температури.

Ето защо NYM кабелът спада към влаго- и топлоустойчивите изделия. Неговите работни температурни граници са от -40 °C до +70 °C.

Единственият недостатък на NYM кабела е уязвимостта пред ултравиолетовите лъчи. По тази причина при използване на открито място, където попадат директни лъчи, се препоръчва да се покрива.

Ако сравняваме NYM кабела с аналога ВВГ, то първият е по-предпочитан по отношение на експлоатационните параметри. Но при ограничен бюджет винаги може да се спести, като се използва NYM кабел само за свързване на стайните и апартаментните табла с етажното, а на други участъци да се положи кабел ВВГ.

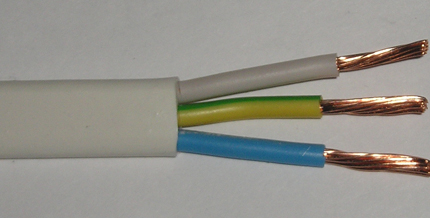

Вид #3 — проводник ПУНП

Често за инсталация използват бюджетен аналог — плоския проводник ПУНП. Той представлява двужилно или трижилно изделие с напречно сечение 1,5-6 mm². Всяка жила на плоския проводник е изпълнена от мед и е едножична.

ПУНП се използва за свързване на стационарно монтирани осветителни системи и за захранване на контакти при номинално мрежово напрежение 250V и честота 50Hz.

Кабелът също има двойна изолация:

• Външната обвивка е изработена от ПВХ-пластикат;
• вътрешната оплетка е направена от поливинилхлорид.

По отношение на качеството такъв проводник далеч не е най-добрият вариант. Освен това, както показва практиката, изолацията на проводника е много уязвима към температурните колебания и бързо се разрушава при нагряване.

Вид #4 — брониран кабел ВБбШв

При изграждането на осветителната система на прилежащата към къщата територия най-подходящ е бронираният силов кабел ВБбШв. Той е предназначен за работа при условия на променливо номинално напрежение, чийто диапазон варира в границите от 660 до 1000 V.

Влагоустойчивото изделие е удобно да се полага в земята, в стоманобетонни тръби и в гофри на открито, при условие че се създаде допълнителна защита от прякото попадане на слънчеви лъчи.

Основното предимство на този кабел е наличието на метализирана броня, поради което той може смело да се използва при изграждане на полагане в земен изкоп.

Токопроводящите жили на изделието са изработени от мед. Броят на нишките може да варира от една до пет, като всяка от тях може да се състои от една или повече жички.

Сечението на изделията ВБбШв варира в границите от 1,5 мм² до 240 мм². Като вътрешна изолация и външна обвивка се използва поливинилхлорид.

Критерии за правилен избор

Гаранция за безпроблемна работа на домашната електрическа мрежа е качеството на компонентите. И затова на етапа на тяхното закупуване една от ключовите задачи е да се избере кабел с подходящо качество.

Производителите винаги посочват от какви метали са изработени жилите и какви материали влизат в състава на изолационната оплетка; тези параметри са обозначени в маркировката на кабела.

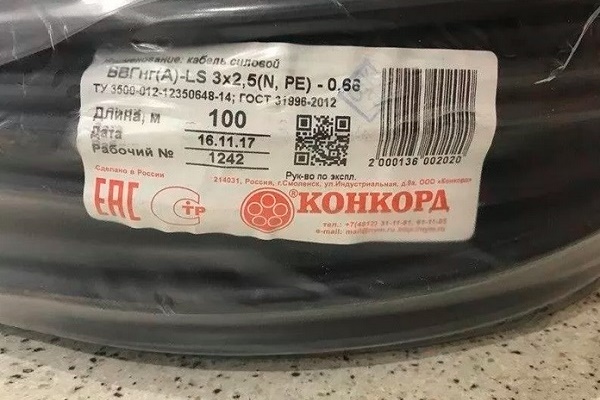

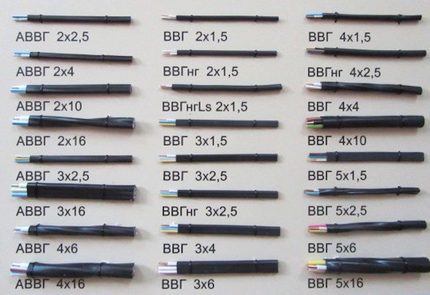

За да се ориентирате при избора на подходящ кабел, трябва внимателно да проучите маркировката на изделието. На кабела трябва да са посочени: марката, името на производителя и съответствието с ГОСТ или технически условия. Стойността на сечението и марката на кабела трябва да се повтарят през равни интервали по цялата дължина на външната оплетка на изделието.

Маркировката на всеки електрокабел е представена от числа и три букви.

Първата цифра от числовото обозначение определя броя на жилите, втората цифра – площта на сечението на всяка от тях, третата – изчислителното напрежение на мрежата. Останалите цифри показват класа на гъвкавост на шнура. Първата буква определя типа на материала, използван при създаването на горната изолационна оплетка.

Ако пред вас стои изделие, в чиято маркировка на първо място стои буква «А», това означава, че жилите са изработени от сребрист метал – алуминий; ако такава буква липсва – нишките са произведени от мед.

Втората буква показва типа на проводника:

• «К» – контролен;
• «П» – плосък;
• «М» – монтажен;
• «Ш» или «У» – инсталационен;
• «Мг» – монтажен с гъвкава жила.

Третата буква от маркировката определя материала, приложим за вътрешна изолация на жилите.

Варианти на обозначението и разшифровката:

• «П» – изолацията е направена от полиетилен;
• «В» или «ВР» – оплетката е изработена от гума;
• «Пв» – използван е вулканизиращ полиетилен;
• «Пс» – използван е самозагасващ полиетилен;
• «С» – външната оплетка е направена от олово;

Гумената изолация може да бъде защитена с найритова обвивка «Н» или с поливинилхлоридна «В».

Пример за разшифровка на обозначението: ВВГ 4х2,5-380 – кабел с четири медни жила, с площ на сечението 2,5 mm, предназначени за напрежение 380 V, изолирани с PVC оплетка и поставени във външна PVC обвивка.

Следващата буква обозначава типа на кабела: «НГ» – негорим и огнеустойчив, «Б» – брониран, «LS» – не отделя дим при топене. Изделията с бронирана обвивка се прилагат там, където има възможност за механични повреди.

Наличието в маркировката на буква «Э» съобщава, че между жилите има пълнител. Буквосъчетанието «ОЖ» показва, че това е едножична жила.

Как да изчислим сечението на проводника?

Площите на сечението на жилите са стандартизирани. Техните стойности се подбират с ориентация към силата на тока, материала на изработка на жилите и условията на полагане. Всъщност, при експлоатация на кабела на предела на неговите възможности, жилите ще се нагряват с няколко десетки градуса.

А ако в едно корито бъдат положени няколко такива кабела, то при взаимно нагряване на изделията, стойността на допустимия ток ще намалее до 30%.

За да изчислим правилно сечението на проводника, което най-добре ще подхожда за домашните електропроводи, трябва да изчислим сумарната стойност на тока на всички квартирни електроуреди.

Изчислението се прави по такава формула Р/V.

Където:

• Р – мощността на уредите, чиито параметри са посочени в техническата документация;
• V – напрежението на мрежата от 220 V.

Площта на сечението се измерва в квадратни милиметри. Така, един «квадрат» алуминиев проводник е способен да пропуска през себе си от 4 до 6 ампера. При медния аналог този параметър достига стойност от 10 ампера.

Например, за електроуред с мощност 4 киловата, по тази формула силата на тока става равна на 18,18 A = 4000 W/200 V. За да се захранва такъв уред, ще е необходимо да се положи проводник с медни жила с сечение 1,8 mm².

Като допълнителна предпазна мярка, получената стойност е по-добре да се умножи по 1,5. Ето защо най-идеалният вариант за захранване на такъв мощен уред е меден проводник с напречно сечение 2 мм². Ако се разглежда вариант с алуминиев аналог, тогава ще е необходим шнур, чиято дебелина е 2,5 пъти по-голяма.

Да улесни задачата по изчисляване на напречното сечение на проводниците ще помогне таблицата по-долу.

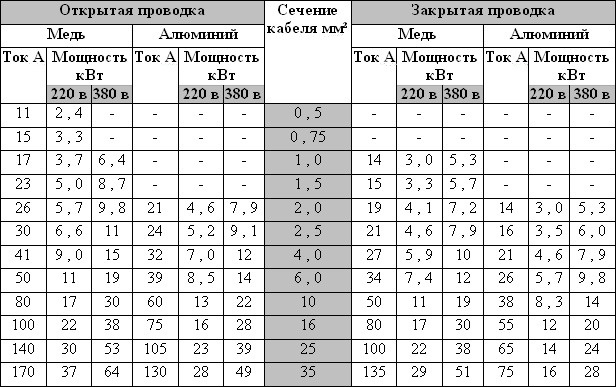

Таблица, с която е удобно да се ръководите при изчисляване на напречното сечение на проводника за домашна главна линия, като се взема предвид стойността на тока на всички захранвани електроприбори

Важен момент! При проектиране на скрито окабеляване, данните от таблицата трябва да се умножат по коефициент 0,8.

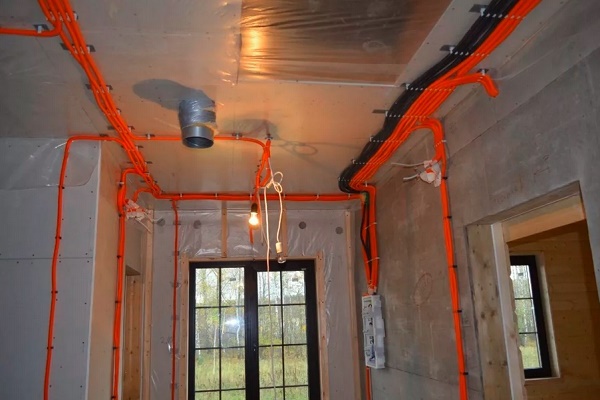

При открит начин на монтаж в същия частен дом във всеки случай за надеждност е по-добре да се използва проводник с напречно сечение от 4 мм² и повече, като се предпочитат изделия с висока механична якост.

По показателите на равнината на сечението, монтажният кабел за влизане в дома трябва да бъде с една стъпка по-висок от този, който е необходим за обслужване на всички инсталирани електроприбори.

За да се спестят средства, такъв проводник може да се използва само за захранване на дома, като се свърже към клемния блок, а чрез автоматите да се отведат линиите с необходимото сечение.

Съгласно предписанията на ПУЭ 7.1.34 всяка линия трябва да се изчислява отделно, като се съобразява с конкретното натоварване. Въпреки това има приемливи за всички жилищни обекти варианти със стандартни стойности на напречното сечение:

За това какъв кабел трябва да се използва за изграждане на електропроводка в дървена къща, можете да научите от друга популярна статия на нашия сайт.

Изводи и полезно видео по темата

Преди избора и практическото приложение на проводниците е по-добре отново да си припомните теорията, след като изгледате полезни видеоматериали.

Видео #1. Как правилно да изберете проводник:

Видео #2. Съвет на майстора, кой проводник за дома е по-добър:

Ценовият диапазон на предлаганите в продажба електрокабели е доста широк. Но в този въпрос не си струва да се пести. Занижената цена може да показва, че при производството на кабелното изделие са използвани материали с ниско качество или пък проводникът има напречно сечение, по-малко от заявеното.

Когато купувате продукция от китайски производители, бъдете готови, че в стремежа си да спестят, вместо медни проводници, много от тях използват алуминиеви проводници с медно покритие. Външно те почти не се различават от медните аналози, а се различават само по работните си характеристики.
