Как да свържете проводници без запояване: най-добрите начини и техните особености + монтажни препоръки

Домашната електропреносна мрежа представлява сложна система от електроинсталационни изделия и уреди, свързани чрез проводници на електрически ток. В електротабла, разпределителни кутии и корпуси на устройства се извършва свързване на проводници.

Нека разгледаме как да свържем проводници без спояване с помощта на специални скоби и клеми, така че комутацията да бъде максимално надеждна и да отговаря на изискванията за безопасност. За целта ще предоставим 4 подробни инструкции с най-добрите начини за свързване на електрически проводници.

Също така ще допълним нашия материал с полезни съвети за монтаж от опитни специалисти по електромонтажни работи.

Накратко за възможните варианти на комутация

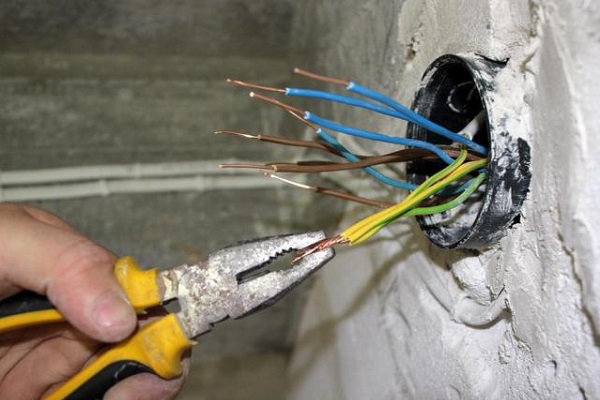

Електромонтажниците използват различни техники за свързване на проводници – от най-простото изолирано усукване до обтискане със специални гилзи.

Някои процедури изискват допълнителни консумативи и специални инструменти, други се изпълняват ръчно.

Въпросът за избора на най-надеждните начини за свързване стана актуален, когато се увеличи натоварването на домашната мрежа – появиха се множество мощни уреди, съответно се затегнаха изискванията за използване на проводници и електроинсталации.

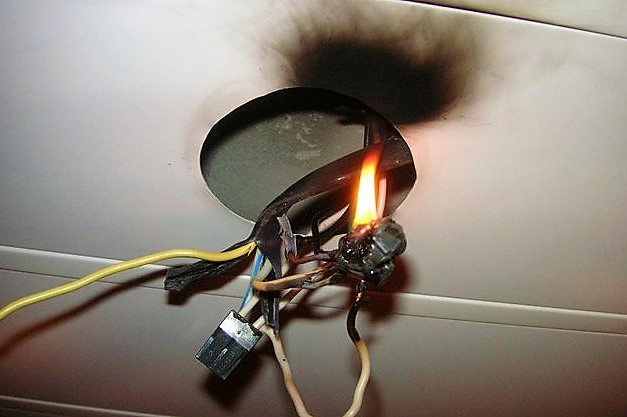

Точките на свързване на проводниците са най-уязвимите места във веригата. Ако контактите са свързани неправилно, с течение на времето настъпва прегряване и искрене, проводниците могат да се разтопят, да пламнат и да причинят вреда на човек и имущество.

Фактори, влияещи върху избора на метод:

• общо напречно сечение на проводниците;
• тип и начин на изолация на кабелите;
• материал, от който са изработени проводниците;
• предназначение на комутационния възел;
• външни условия на свързване;
• степен на подвижност на връзката и пр.

Монтажникът на място определя как ще извърши комутацията, като вземе предвид изброените фактори. Много зависи от неговите умения да използва специални инструменти (поялник, заваръчен апарат, обтискащи клещи) и материалите, които има под ръка.

Професионалистите обаче винаги носят монтажен комплект и използват методи, препоръчани от стандартите ГОСТ и ПУЕ.

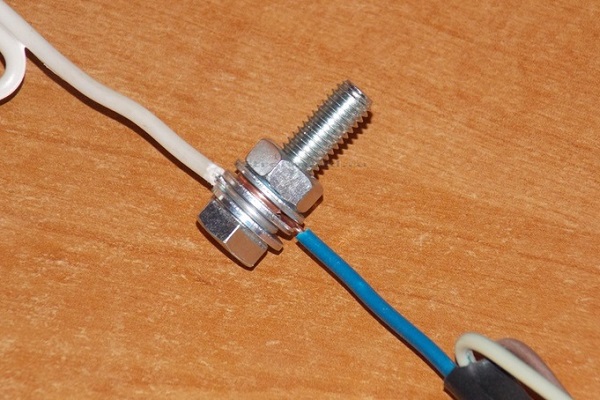

Днес може да се срещнат най-различни варианти за свързване на проводници:

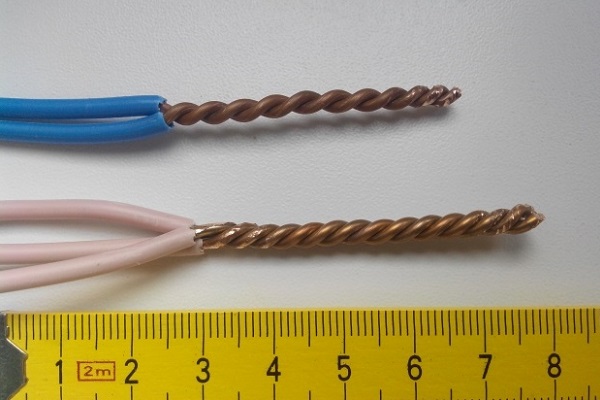

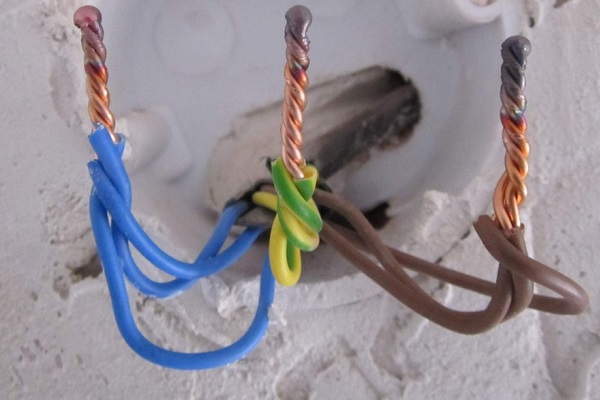

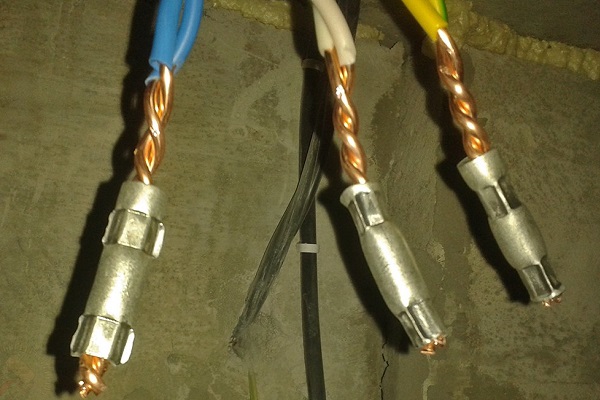

Според ПУЕ 2.1.21, простото усукване по принцип не трябва да се използва за комутация. Разрешени са само заваряване, запояване, опресоване и различни видове затягащи устройства.

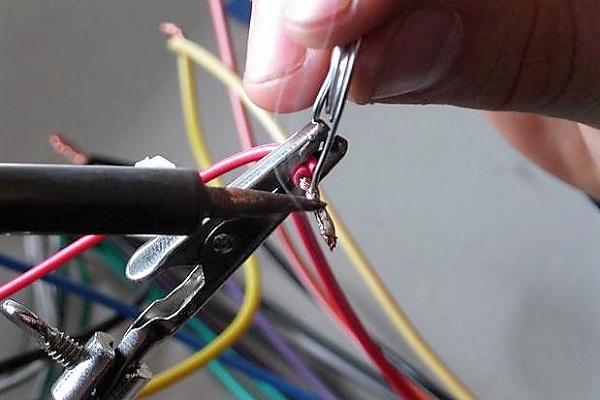

За извършване на запояване или заваряване не винаги е под ръка специално оборудване, особено ако работата се извършва от любител. Затова е целесъобразно да се разгледат методи, които са едновременно надеждни и достъпни.

Безопасни и ефективни видове връзки

Ще разгледаме 4 варианта за свързване на проводници, подходящи за домашен монтаж: пружинни клемници, клемни колодки, капачки СИЗ и опресоване с гилзи.

За извършване на работата ще е необходим разходен материал – клеми, затягащи устройства, гилзи, подбрани в зависимост от типа и сечението на проводниците. Препоръчваме да закупувате изделия само от проверени производители, а не евтини китайски заместители.

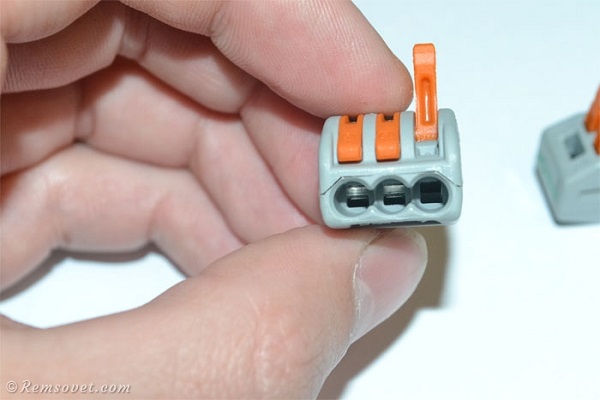

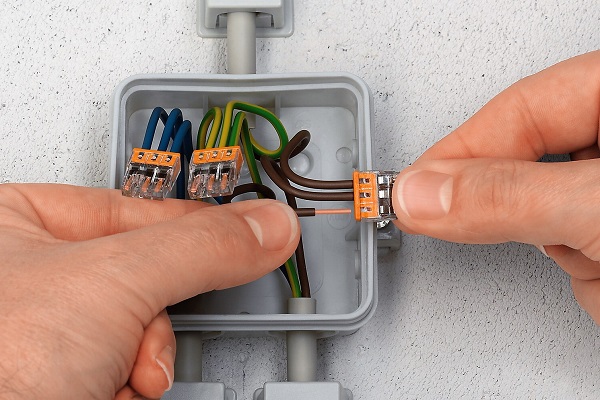

Метод #1 — комутация с клемници WAGO

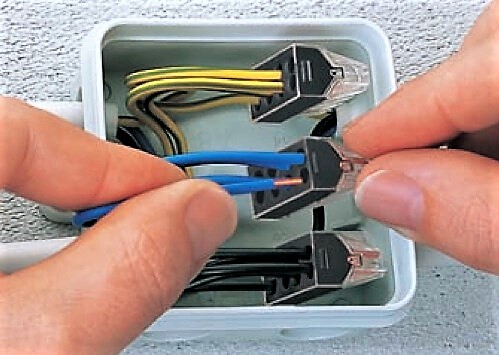

Основното предимство на комутацията с клеми е 100% надеждност на свързването. Благодарение на разработките на компанията WAGO безвинтовите съединения получиха статут на международен стандарт.

В момента с производството на пружинни клеми се занимават и други производители. Те се използват в скоростни болиди, самолети, подвижни вериги – тоест там, където се изисква особена отговорност.

Пружинната технология позволява да се присъединяват различни видове проводници: едножилни, многожилни, особено тънки. Това е търсено в бита, когато е необходимо да се свърже осветително тяло или система за управление на врати, помпено оборудване или телефон.

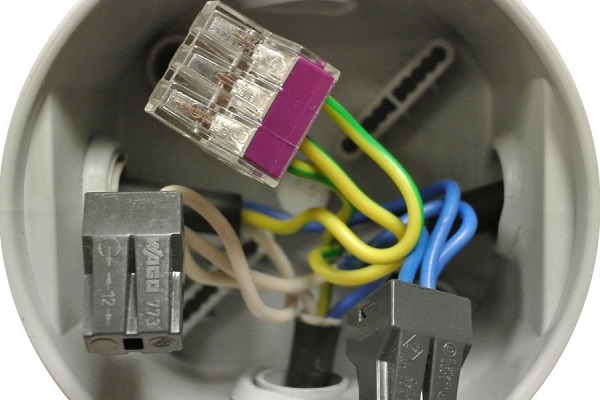

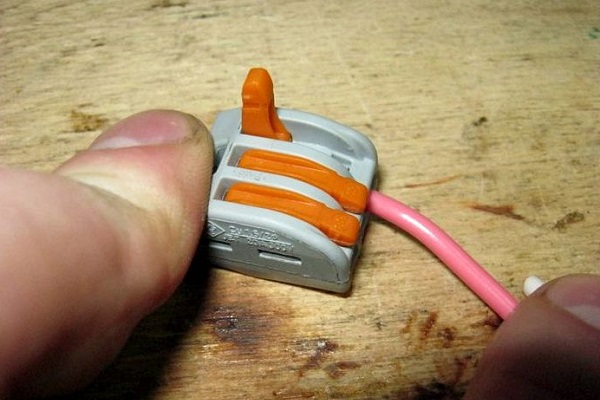

За поставяне на самозатягащи клеми е достатъчно да се зачистят краищата и да се вкарат в отворите на клемника до упор – броят на проводниците при това може да бъде различен, според броя на отворите. Механизмът за фиксиране задейства и жилата остават здраво закрепени вътре в корпуса.

За да се монтира клемник, не е нужно специално да се подготвяте. Опитните монтажници, които ценят качеството, отдавна прилагат само самозатягащи клеми.

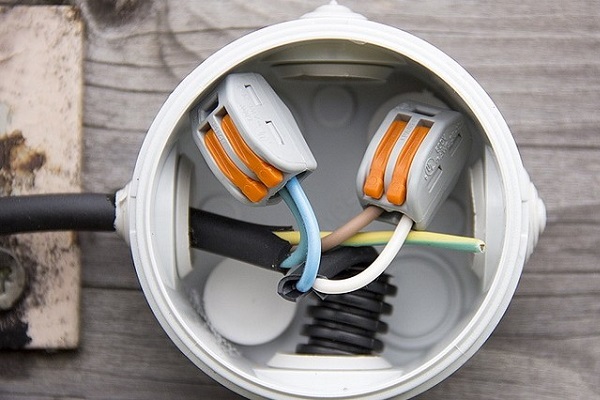

Предлагаме поетапна инструкция за свързване на 2 проводника с клема от серия 222, представители на която успешно се прилагат за свързване на отклонения на различни типове проводници:

След правилното изпълнение на действията самоволно разхлабване на клемата е невъзможно. Предимството на такова свързване е възможността за разединяване. За да се разединят проводниците, трябва първо да се натисне подвижният механизъм, а след това да се извади съответният проводник.

Предимства на клемното свързване:

• свързване на едно- и многожилни проводници от мед или алуминий, както и смесени свързвания;
• високо качество на свързване;
• по време на монтажа жилата не се повреждат;
• конструкцията предвижда сваляне на параметрите на веригата без разединяване;
• акуратност и ред в работните места – разпределителни кутии, табла, електромонтажни устройства.

Този начин спестява време – отнема само няколко секунди. Обаче изисква акуратност. Ако се вкарват краищата не до упор, може да настъпи прегряване и корпусът на клемника да се разтопи.

Основният минус се смята високата цена, особено на брандови продукти. Например, комплект от 20 трипроводни универсални клемници Ваго струва около 5 €.

Още повече информация за клемите Ваго в следващото видео:

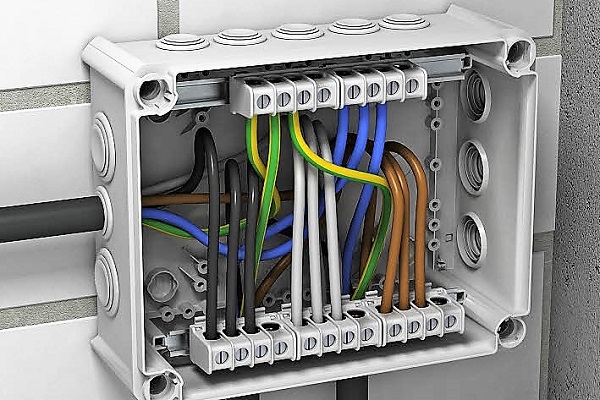

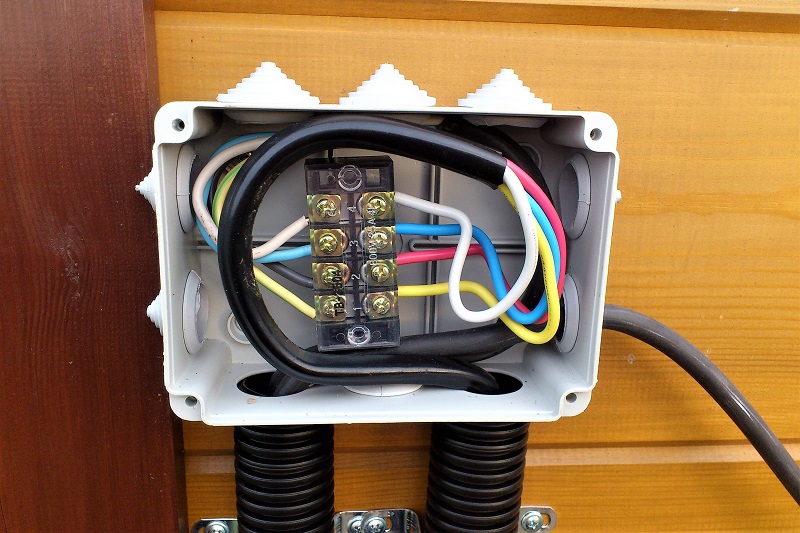

Метод #2 — използване на клемни колодки

Недорогите пластмасови изделия имат притискателен механизъм, с помощта на който проводниците се фиксират и свързват вътре в корпуса. Всеки едножилен или многожилен проводник се освобождава от изолацията, вкарва се в отделен отвор и се закрепва чрез затягане на винта.

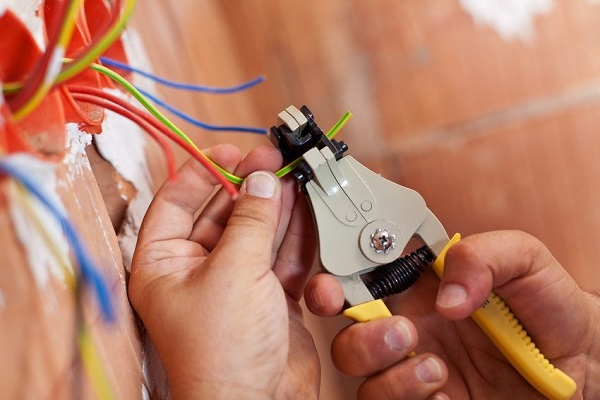

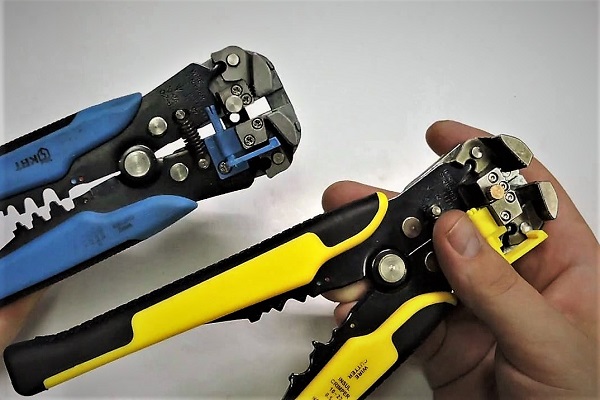

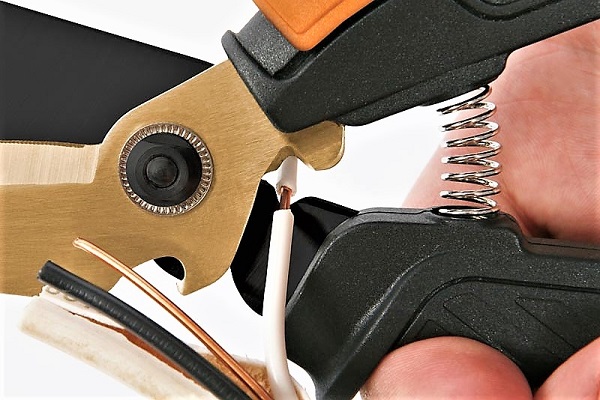

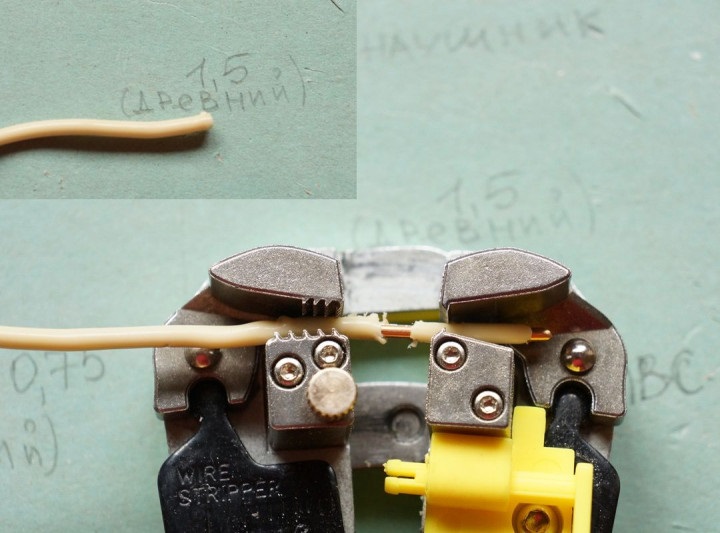

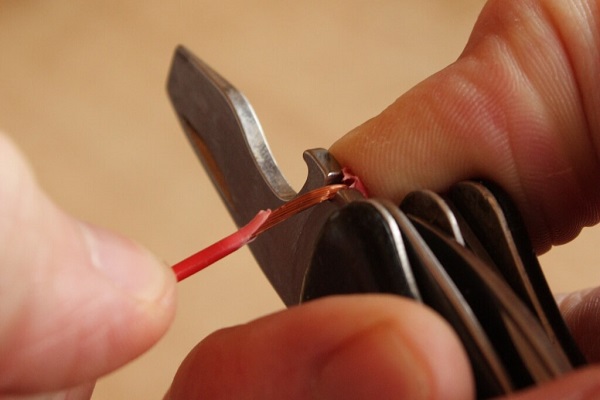

За монтажните работи ще са необходими два инструмента – строителен нож и отвертка. Вместо ножа може да се използва специално модерно устройство за премахване на изолационния слой – стрипер

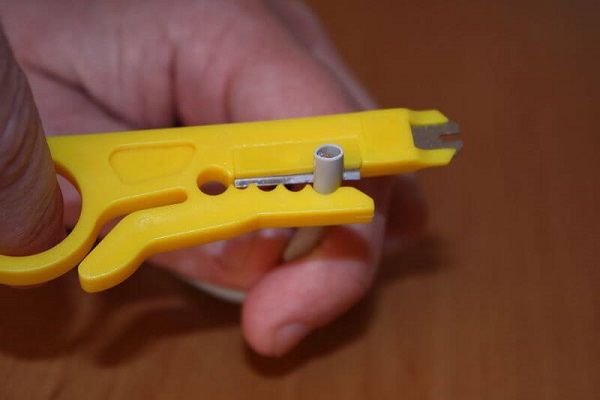

Използването на стрипер за сваляне на изолация позволява дори на начинаещ без особени трудности да се справи с тази задача.

Проводниците могат да се вкарват по два начина – от едната и от двете страни, един срещу друг. Този начин често се прилага за свързване в разпределителни кутии, затова производителите започнаха да изработват разпределителни кутии с вградени колодки.

Клемните колодки се различават по големината на отворите, която зависи от сечението на жилите, както и по броя на гнездата. Ако под ръка има кутия за 12 двойки, а са необходими само 2, то нужният сегмент просто се отрязва с нож

Предимства на свързването с колодки:

• икономичност;
• бърз монтаж;
• свързване алуминий/мед;
• високо качество.

Основният недостатък е, че с една двойна колодка могат да се свържат само 2 проводника. Опитните монтажници не препоръчват да се използва колодков метод за свързване на многожилни или алуминиеви проводници, тъй като винтовото съединение може да разруши по-крехкия материал.

И още един минус – голямо количество некачествени колодки.

За по-добро разбиране на този метод на комутация на проводниците препоръчваме да разгледате какво е доброто или лошото на клемните кутии:

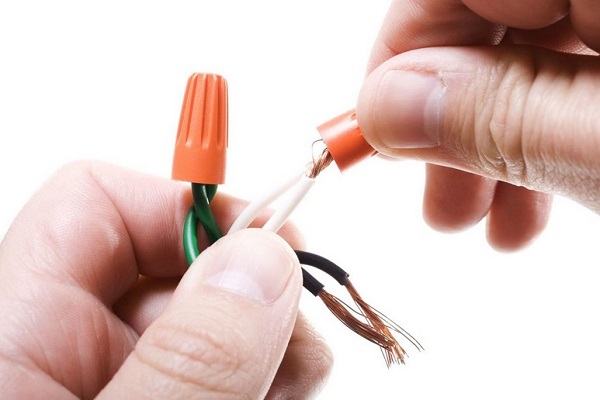

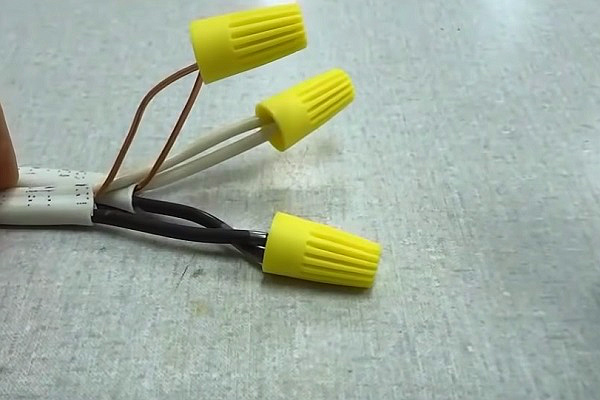

Метод #3 — прилагане на капачки СИЗ

За изработката на пружинни затягащи капачки се използва незапалим пластик. Материалът на корпуса е изолатор, подходящ по механични и противопожарни параметри.

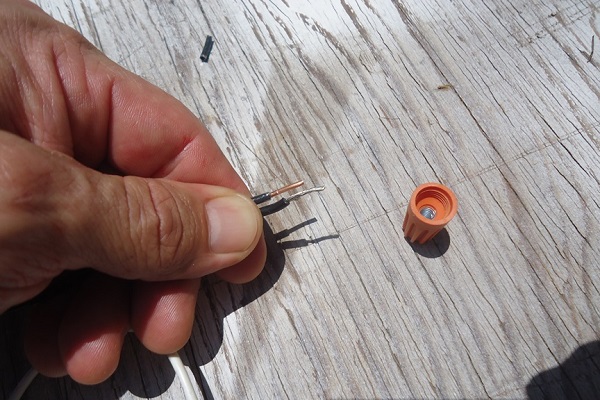

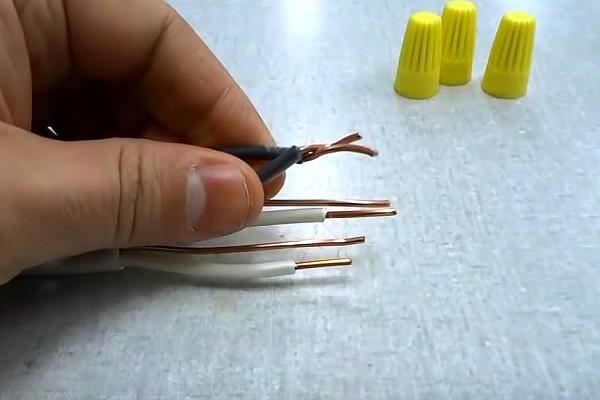

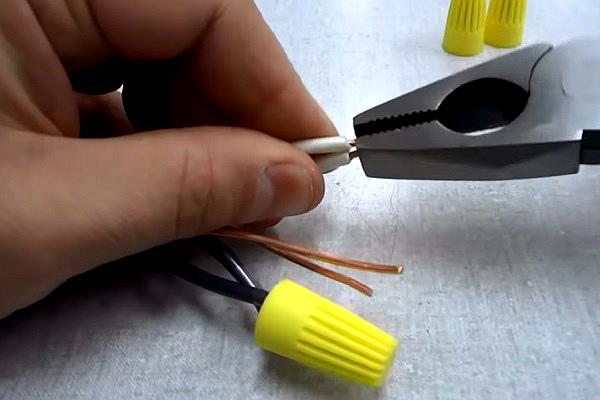

За да се постави капачката, е необходимо да се подготвят жилите, да се вкарат навътре, а след това с усилие да се извършат въртеливи движения. За защита на оголените части на жилите от окисление, вътрешната част на капачката се обработва с паста.

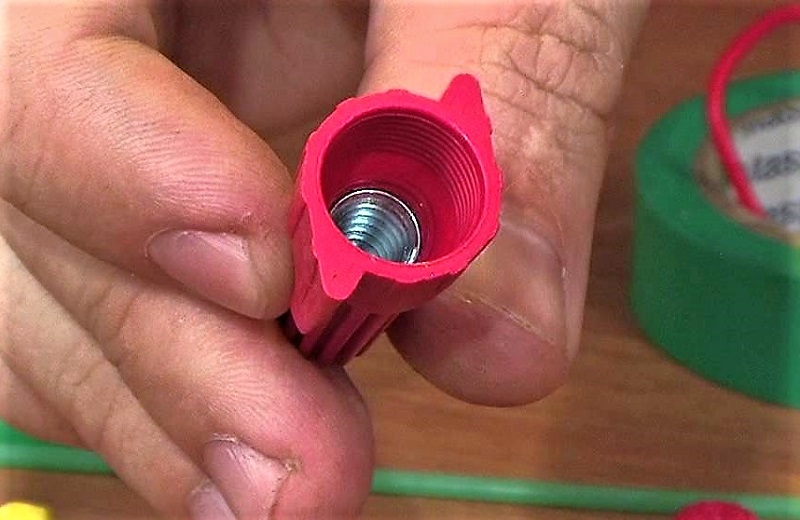

Вътре в капачката се намира метална пружина с конична форма, която при натиск се разтваря, а след това се свива и фиксира токопроводящите жили

Капачките са компактни, имат просто устройство, затова често се използват за свързване. В една разпределителна кутия влизат до десет изделия.

Практически пример за използване на СИЗ за свързване в разпределителна кутия:

След приключване на работите по свързване на жилите внимателно нареждате капачките в кръг и затваряте капака на разпределителната кутия. По всяко време можете да отвиете пружинните елементи и да извършите превключване или ремонт.

Предимства на СИЗ:

• ниска цена;
• материал – негорим полимер;
• висока скорост и простота на монтаж;
• разнообразие на цветовете.

Последният пункт може да бъде полезен, когато се използва стара, немаркирана с цвят инсталация. Можете да определите предназначението на жилите с помощта на капачки, като ги изберете според цвета. Повече за цветовото обозначение на проводниците говорихме в тази статия.

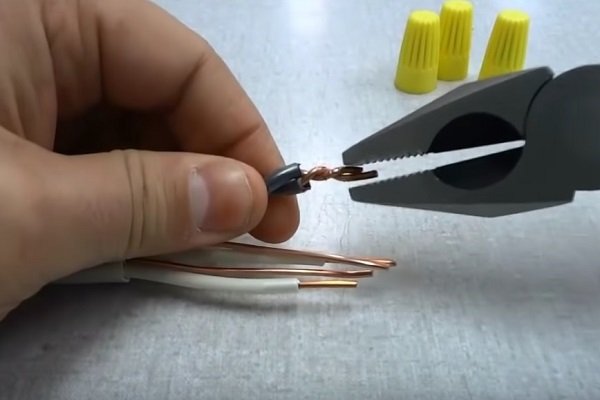

Основният недостатък е, че свързването се счита за ненадеждно. Пружинната сила не е достатъчна, за да осигури здраво свързване, ето защо допълнително се извършва усукване.

Преди употреба се препоръчва да проверите качеството на изделията.

И още – СИЗ не са предназначени за комутиране на проводници алуминий/мед.

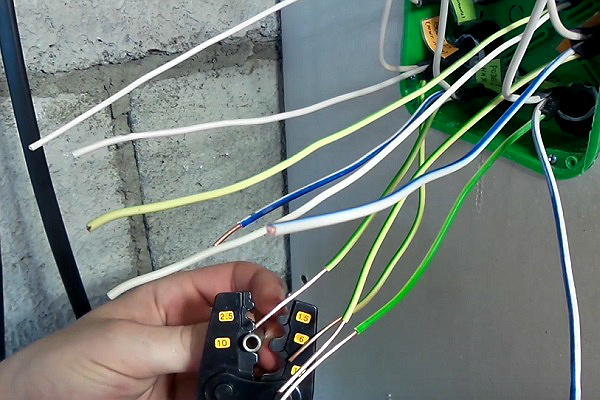

Метод #4 — пресоване на проводници с гилзи

Този начин се избира от монтажниците, на които наистина им е важно качеството на свързване. Опресоването със специален инструмент гарантира увеличаване на контактната площ и минимално съпротивление.

Ако обхванатата втулка се разполови, то може да се види, че всички проводници на практика са се слели в един монолит.

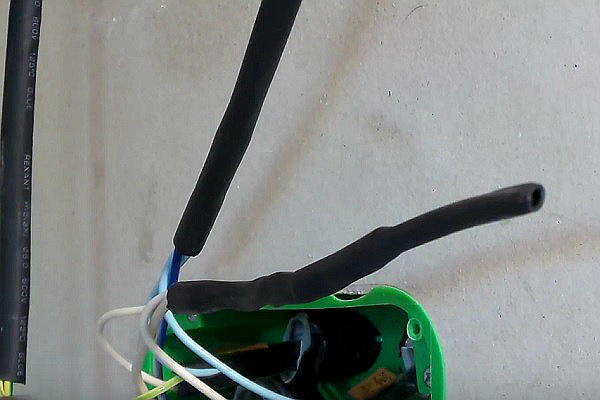

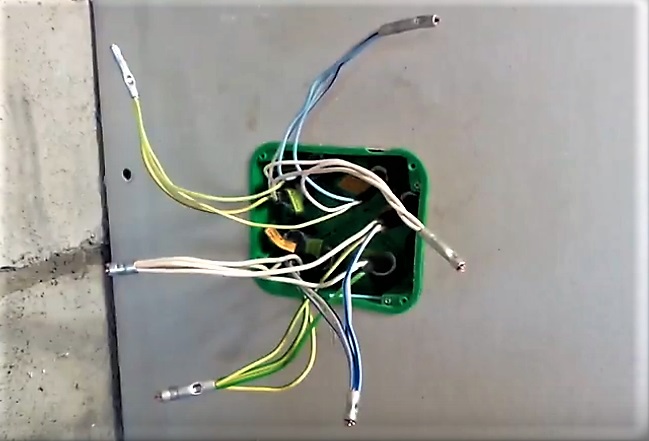

Именно опресоването се използва за комуникации в разпределителните кутии, които по някакви причини ще бъдат маскирани отвън с облицовка и ще останат без свободен достъп.

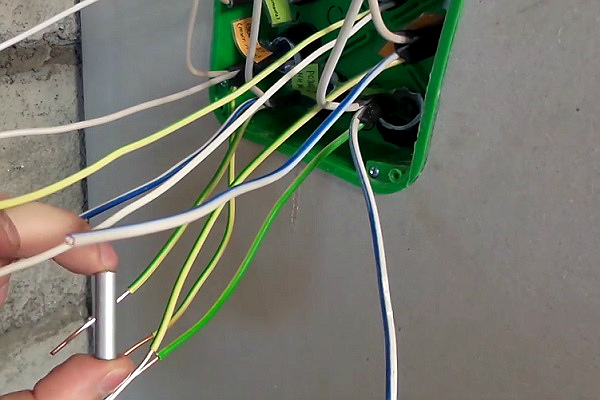

Жилите могат да се вкарват както от едната страна, така и от двете. Във всеки случай общото им сечение не трябва да е по-голямо от диаметъра на гилзата.

На практика обаче по-често избират по-голяма гилза, а свободното пространство вътре в нея „запълват“ с отрязъци от проводници. Колкото по-плътно е запълнена гилзата, толкова по-качествена е връзката.

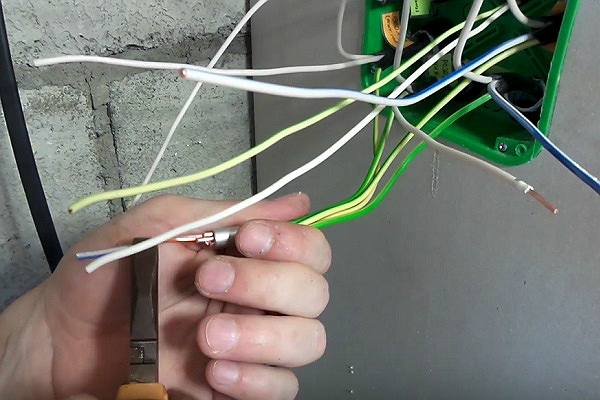

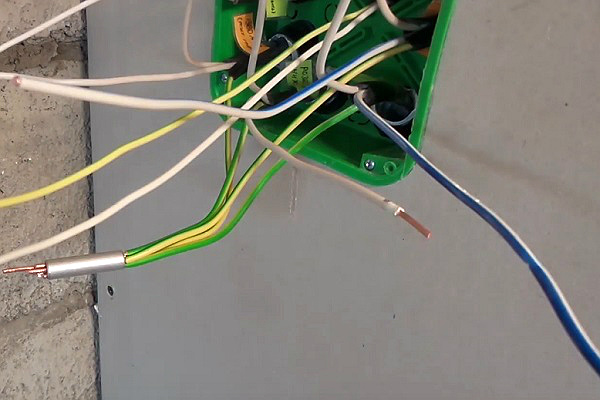

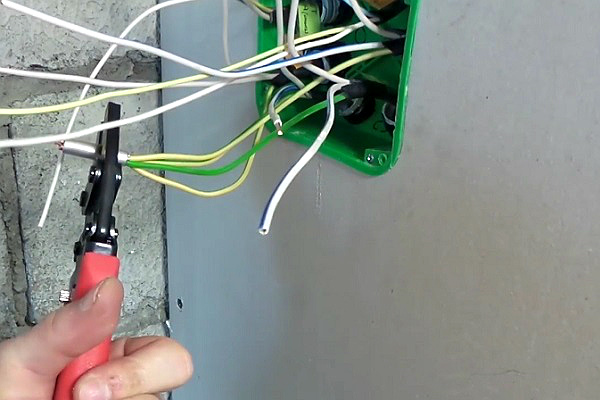

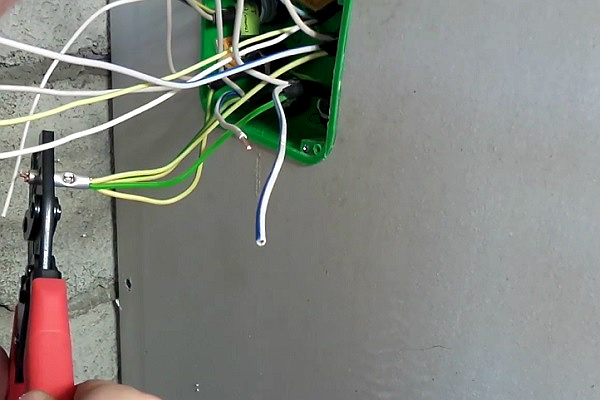

Поетапна инструкция за кримпване:

Ако в кутията има недостиг на място и компактността е на първо място, преди кримпване гилзата се разрязва наполовина и се кримпва само веднъж. Но това трябва да се разглежда като изключение.

Този начин се счита за евтин – всяка гилза (мед) струва 0,08-0,09 €, а клещите могат да се вземат под наем.

Предимства на кримпването:

• отлично качество на връзката;
• икономичност;
• висока скорост на работа.

Недостатъкът е, че връзката е неразглобяема, и при необходимост ще се наложи напълно да се заменят комутационните блокове. Ако остава запас от проводници в кутията, старата гилза се отрязва и се поставя нова.

Минусът е и в това, че без специален инструмент качествено кримпване не може да се извърши.

Съвети от опитни монтажници

Съществуват множество спорни въпроси както в начините на свързване, така и в приложението на отделни монтажни изделия. Но редица правила важат за абсолютно всички майстори, които се занимават с електромонтаж.

Например, строго е забранено свързването чрез усукване на алуминиеви проводници с медни. Процесът на бързо окисление води до разрушаване на комутацията и възникване на опасна точка, която във всеки момент може да искри или да пламне.

Още няколко важни правила:

Ако проводникът се е покрил с оксиден филм, той трябва внимателно да се отстрани или с контактна паста, или с фина шкурка. Диаметрите на втулките, накрайниците и капачките е по-добре да се избират според размера.

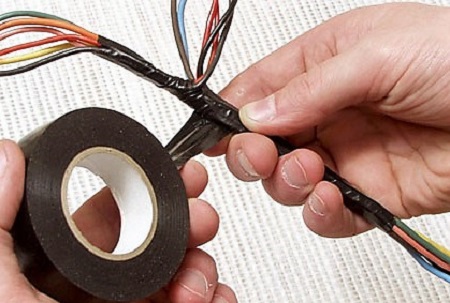

При използване на изолационна лента налагайте навивките с припокриване. Един слой не е достатъчен, по-добре е да преминете по дължината на съединението 2-3 пъти, като задължително направите последната навивка върху изолацията.

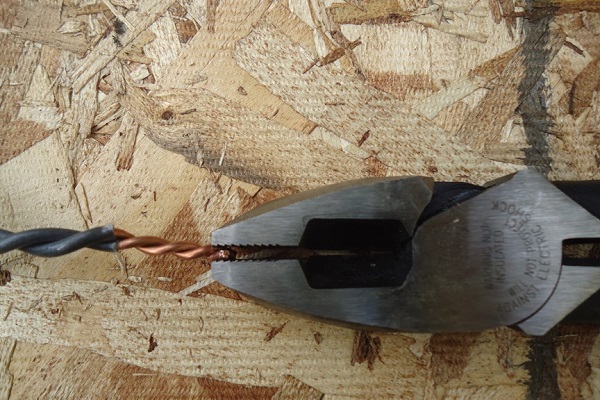

Единичните проводници в винтови скоби се държат слабо. Затова се препоръчва почистеният край да се огъне на две или да се направи от него произволна примка.

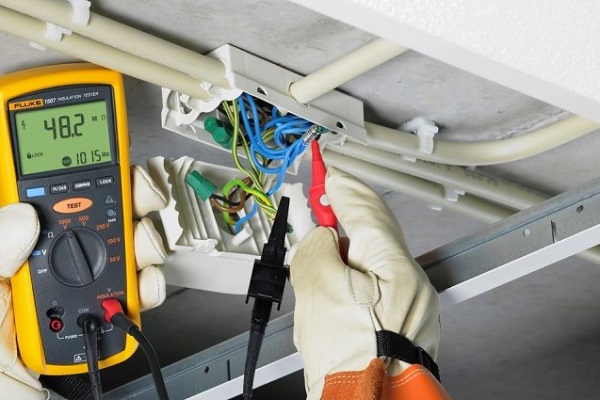

След приключване на работите непременно проверете надеждността на съединенията – леко подръпнете проводниците. Понякога се случва комутацията да е извършена неуспешно и жилото просто да се изплъзва от клемника.

Ако обемът на разпределителната кутия позволява, например таблата съдържат много проводници и устройства, тогава оставяйте кабела с резерв. Понякога се налага превключване и излишната дължина ще бъде полезна, ако съединенията са неразглобяеми или изгорели.

На нашия сайт има и други статии за съединители на проводници, начини за свързване на проводници с различно сечение и препоръки за избор на най-добрия конектор:

• Начини за свързване на електрически проводници: видове съединения + технически нюанси
• Клеми за свързване на проводници: кои са най-добрите клеми и как да работите с тях
• Съединители за проводници: най-добрите видове конектори + на какво да обърнете внимание при избор на съединител

Изводи и полезно видео по темата:

Сравнителен анализ на различни начини на комутация:

Както виждате, при изграждане на електроинсталацията можете напълно да се справите без запояване и заваръчни работи.

На пазара има достатъчно съвременни устройства, за да се осигури комутацията на проводниците по безопасни и ефективни технологии. Изборът на метода обаче зависи от личните предпочитания и материалните възможности.

Подбирате безопасен начин за свързване на електрически проводници без запояване, но имате въпроси, които не разгледахме в нашата статия? Не се колебайте да зададете въпросите си на нашите експерти в блока за коментари.

Ако имате богат опит в извършването на електромонтажни работи, по-специално в свързването на проводници без използване на поялни и заваръчни инструменти, моля, оставяйте полезни препоръки за начинаещи и допълнения към нашия материал по-долу под статията.
