Кабел за интернет: разновидности, устройство + на какво да обърнете внимание при покупка на проводник за интернет

Както за свързване на компютър, така и за създаване на мрежа е необходим кабел за интернет. Това, макар и пасивна съставна част, е не по-малко важно от останалите елементи.

За да не извади неправилно подбраният проводник оборудването от строя, трябва да се запознаете с видовете кабели, техните особености и предназначение. За всичко това ще говорим подробно в нашата статия. Също така ще предоставим списък с характеристики, на които трябва преди всичко да гледате при избора на подходящ кабел.

Основни видове кабели за интернет

С цел увеличаване на скоростта на предаване на данни в локални мрежи, изискванията на стандартите към предаващите кабели постоянно се усложняват. Интернет кабелите се различават един от друг по различни характеристики.

Ще разгледаме основните видове на тези изделия:

• усукана двойка;
• оптичен;
• коаксиален.

Освен категорията на кабела, важни моменти са: тип на жилата, начин на екраниране.

Съществува широк асортимент от разновидности на шнурове за компютърни мрежи. Най-търсените са усуканата двойка. Набира популярност оптичното влакно, а коаксиалният проводник постепенно остава в миналото.

Вид #1 — усукана двойка

За да е възможно след прочитане на обозначението да се получат необходимите сведения за усуканата двойка, е измислена международна класификация на кабелите.

В основата на класификацията е поставена формула: АА/ВСС. Тук първата двойка символи «АА» указва наличието на общ екран.

Символът «В» информира за наличието на индивидуална защита на всяка двойка. Последните два символа ще разкажат за вида на усукването. Ако са «ТР», то проводниците са усукани по двойки. В случая на «TQ» — има усукване по четворки.

От създателите на международната класификация са взети предвид такива моменти като наличие на общ екран, наличие на индивидуална изолация на двойките, метод на усукване.

Наличието на защита е особена характеристика на усуканата двойка.

Може да научите много информация, като прочетете маркировката:

1. Незащитена двойка. Това е кабел без защитен екран. Проводниците са поставени в обикновена пластмаса. Такава двойка се маркира с абревиатурата U/UTP.
2. Фолирана двойка. Кабелът има един общ екран за всички двойки. Маркировката е F/UTP.
3. Незащитени двойки. Единен екран, представляващ оплетка. Кабелът се маркира с комбинация от символи S/UTP.
4. Фолирана защита за двойките. Плюс това — общ меден екран. Маркировката е S/FTP.
5. Екран от фолио защитава двойките. Няма общ екран. Означението е U/FTP.
6. Общ екран от фолио плюс оплетка. Двойките без екран. Маркировката е SF/UTP.
7. Екран от фолио както за двойките, така и като обща защита. Означение F/FTP.
8. Фолиран екран за двойките. Като общ екран — фолио и оплетка. Разпознават се по маркировката SF/FTP.

В този списък е дадено обозначението според международната класификация на усуканата двойка. Нашите общоприети обозначения се различават донякъде.

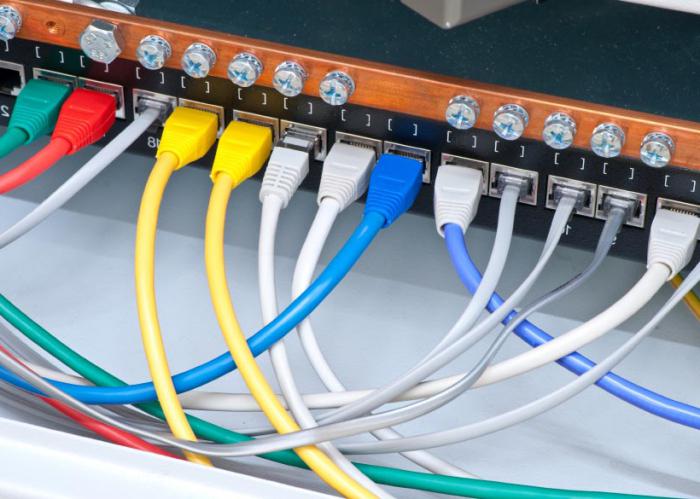

С този вид проводник за интернет, какъвто е усуканата двойка, могат да се обединят в една мрежа устройства, отдалечени едно от друго на не повече от 100 м.

Ако планирате да използвате този вид кабел, препоръчваме да се запознаете с най-добрите начини за свързване на усукана двойка помежду им.

Вид #2 — оптичен мрежов кабел

Към днешна дата няма по-бърза технология за предаване на информация в интернет от оптичното влакно.

Няма ограничение за дължината на каналите при оптичния кабел. Поради тази причина той може да свързва обекти, намиращи се много далеч един от друг.

Чрез оптични кабели, прокарани по дъното на океана, високоскоростният интернет свързва не само градове, но и континенти.

Към предимствата на оптичния кабел се отнасят:

• добра пропускателна способност;
• дълготрайност;
• бързина на откриване на неоторизиран достъп, което повишава сигурността на мрежата;
• подавление на шума, достатъчна степен на защита от смущения;
• значителна скорост на предаване на информация;
• възможност за реализиране на допълнителни опции.

Оптичните кабели биват едномодови и многомодови. Те се различават един от друг по режимите на разпространение на светлинните лъчи в кабела.

Въпреки ниската цена и всички други предимства на кабела от този вид, съществуват два фактора, ограничаващи тяхното приложение – оборудването и адаптерите за оптичната мрежа са много скъпи.

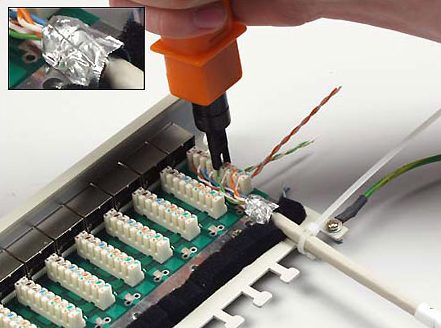

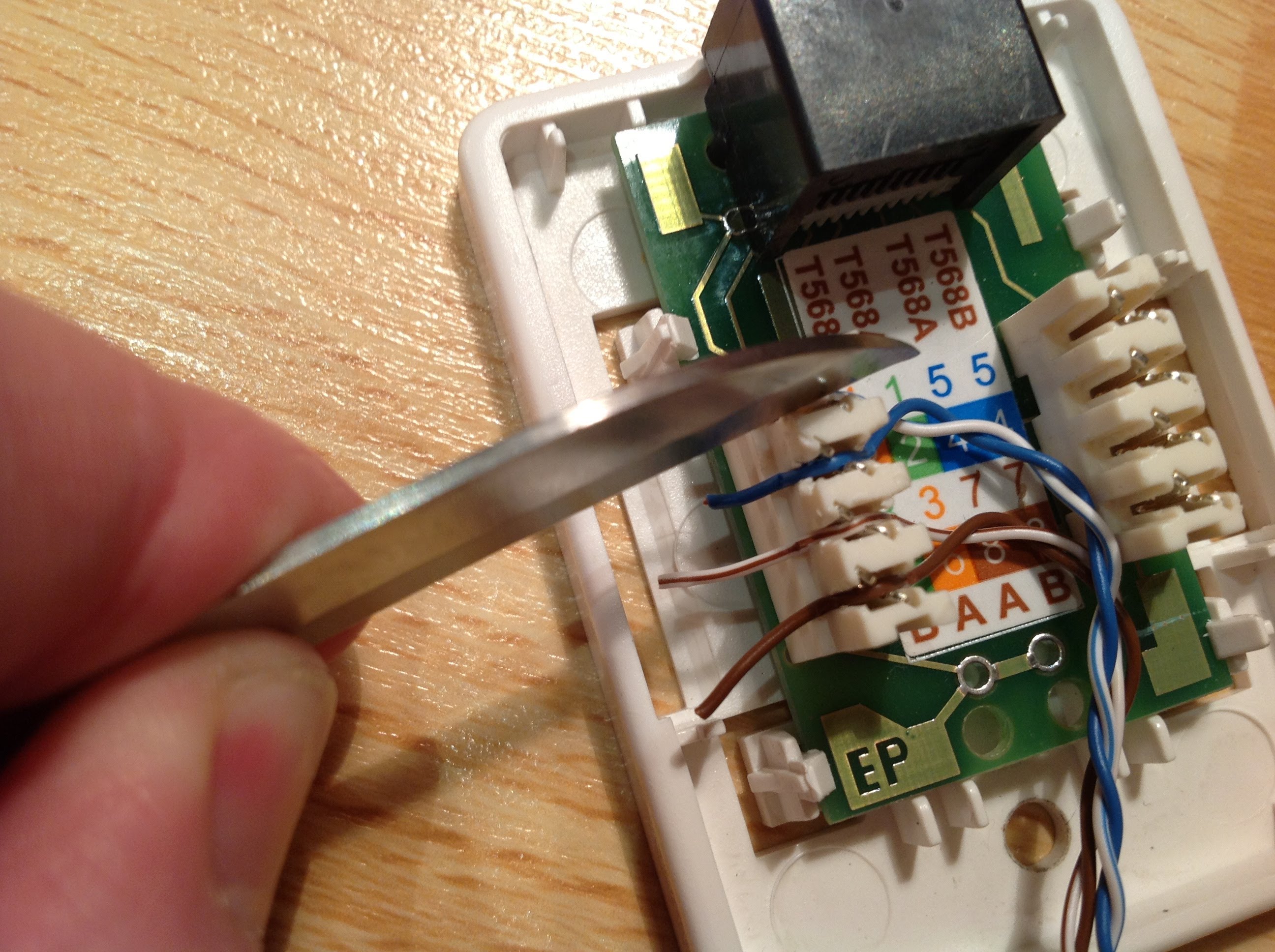

Професионалният инструмент за фиксиране на усукани двойки в ножовете-контакти на съединителя гарантира надеждна връзка. Това е възможно благодарение на строго перпендикулярната траектория на движение на пуансоните към равнината на съединителя.

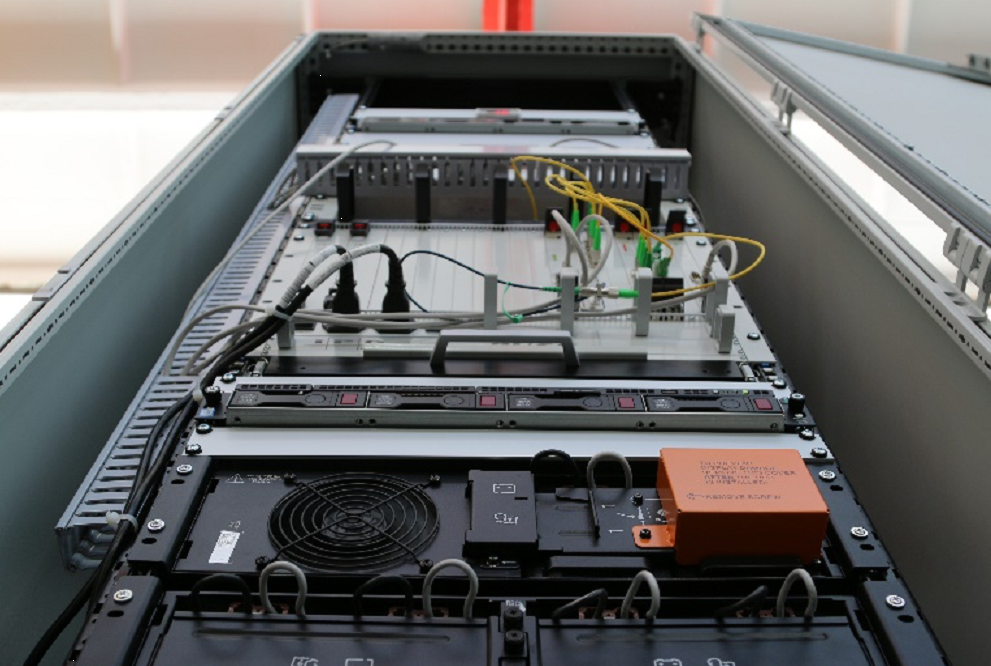

Завършването на кабела се извършва с използване на скъпо оборудване. Монтажът, както и ремонтът на мрежата не са лесни, а работите могат да се извършват само от висококвалифицирани специалисти. Поради тази причина оптичният кабел се използва в големи мрежи.

Вид #3 — коаксиален проводник

Основната характеристика е вълновото съпротивление. От него зависи качеството на кабела и на предавания сигнал. На тези величини влияят материалът и неговата диелектрична проницаемост, както и индуктивността, капацитетът, специфичното съпротивление. Силата на сигнала зависи от разстоянието на предаване.

Съществуват два вида кабели от този тип: тънък и дебел. Диаметърът на първия е не повече от 0,5 см. Неговите специфични черти са повишена гъвкавост и бързо затихване на сигнала, поради което сигналът с негова помощ се предава на незначителни разстояния със скорост до 10 Mbit/s.

Тънкият кабел принадлежи към категорията RG-58/U. Вълновото му съпротивление е равно на 50 Ом.

Кабелът RG-58 е лесен за използване. С негова помощ могат да се създават мрежи от всякакъв вид. Всичко, от което се нуждаете, е да го поставите в конектора на мрежовия адаптер.

Сечението на дебелия коаксиален кабел е 1 см. Тъй като твърдостта му е повишена, монтажът се осъществява с използване на скъпи специални приспособления.

Самият дебел кабел също е два пъти по-скъп от тънкия. Той принадлежи към категорията RG-11 или RG-8. В първия от моделите съпротивлението е 75 Ом, а във втория — 50 Ом.

Способността на проводника да натрупва заряд се характеризира с индуктивност и погонен капацитет. Кратките характеристики се съдържат в маркировката.

Така, в обозначението КМГ първата буква означава К – коаксиален, втората — М – магистрален, Г — полаган в канализация. КМК — има броня за възможност за подводно полагане.

Имаше време, когато този тип кабел се срещаше в много области. Някои от неговите характеристики са дори по-високи от тези, които притежава усуканата двойка. В момента коаксиалният кабел все още се използва за полагане на трасета за аналогови системи за видеонаблюдение, докато усуканата двойка се използва за свързване на IP системи за видеонаблюдение.

Все пак с течение на времето последната започна да измества коаксиалния кабел. Потребителите оцениха нейния по-прост и бърз монтаж, както и по-ниската цена.

Устройство на мрежовия кабел

Устройството на всеки вид кабел е различно. Най-простата конструкция е при коаксиалния проводник, а най-съвършената — при оптичния кабел.

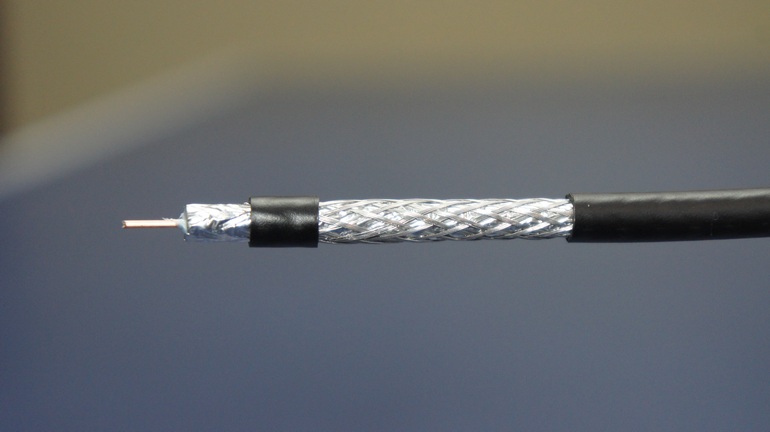

Строеж на коаксиалния кабел

Още в зората на създаването на мрежи се използваше изключително коаксиален кабел. В неговата структура влиза централен проводник.

Около него има дебел слой изолация, следва оплетка — алуминиева или медна, и накрая — изолираща обвивка.

Горната (последната) обвивка основно се изработва от полихлорвинил и е устойчива на ултравиолетови лъчи. Има варианти и с тефлонова защита, но те са по-скъпи.

Устройство на усуканата двойка

Най-разпространеният проводник за интернет е усуканата двойка. Този кабел позволява чрез един канал да се свържат всички компютри, а също и други необходими устройства. Дава възможност да се осигури на определени потребители използването на информация от всички компютри.

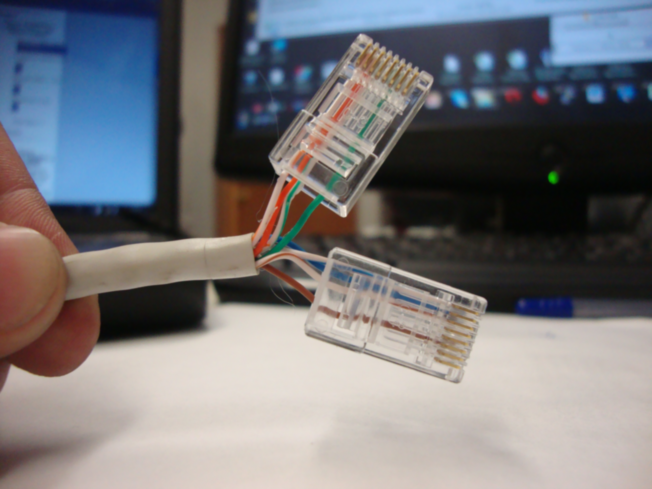

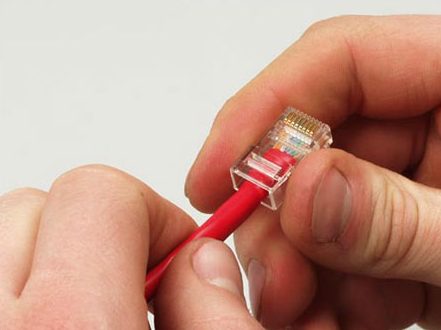

Най-често купуват необходимия отрез от този проводник, обжат от всички страни с конектори. По-рядко взимат прост отрез от усукана двойка, а кримпването извършват след монтажа, използвайки правилната схема на разположение на жилата.

Кабелът се състои от двойки медни проводници. В класическото изпълнение това е кабел с 4 двойки, макар че има и с две. Първите се състоят от 8 жила, а вторите — от четири. Цветът на изолацията вътре се регламентира от стандарта.

Екраниращият слой може да се намира само на две места — върху отделна двойка и тогава го наричат индивидуален, и върху всички двойки, тогава го наричат общ.

Особености на строежа на оптичния кабел

Този съвременен кабел има особено конструктивно строене. Образуват го много тънки проводници, а ги разделя едно от друго специално покритие.

Тези проводници са проводници на оптични лъчи, които пренасят информация при преминаване през силициеви сърцевини, които има всяко влакно. Освен сърцевината, влакното има оптична обвивка, защита и буферно покритие.

Съставните части на оптичния кабел са елементи като централната сърцевина и обвивката, която я обгражда.

Ако за основа на изграждането на мрежата се вземе оптичен кабел, ще се появи възможност да се свържат устройства, значително отдалечени едно от друго.

Както и сърцевината, “обвивката” се състои от стъкло, но такъв параметър като пречупването на светлината при нея е по-малък. Светлинните лъчи, отразявайки се от стъклото, се разпространяват по сърцевината, но не излизат извън нейните предели.

Критерии за избор на кабел

Такъв кабел има много характеристики, но за избора са важни само някои от тях. Към тях спадат: категория на проводника, тип на жилото, начин на екраниране. Ще разгледаме подробно всяка от тях.

Критерий #1 — категория на интернет кабела

Съществуват седем категории кабел усукана двойка — от Cat.1 до Cat.7.

Шнуровете от различни категории се различават по ефективността на предавания сигнал:

1. Първата категория Cat.1 има лента на пропускане от само 0,1 MHz. Използват такъв проводник за предаване на гласови данни с помощта на модем.
2. За категория Cat.2 честотната лента е 1 MHz. Скоростта на предаване на данни е ограничена до 4 Mbit/s, поради което този проводник се счита за остарял и почти не се използва.
3. За категория Cat.3 честотната лента е 16 MHz. Скоростта на предаване на данни е до 100 Mbit/s. Използва се за създаване на локални и телефонни мрежи.
4. Cat. 4 — кабел с пропускателна способност максимум 20 MHz. Скорост на предаване на данни — не повече от 16 Mbit/s.
5. Cat.5 притежава пропускателна способност максимум 100 MHz и максимална скорост на предаване на данни 100 Mbit/s. Области на приложение — създаване на телефонни линии и локални мрежи.
6. Cat.5e има пропускателна способност 125 MHz. Скорост — до 100 Mbit/s и 1000 Mbit/s (за четиричифтов проводник). Този кабел е най-популярен при изграждане на компютърни мрежи.
7. За Cat.6 приемливата честотна лента е 250 MHz. Скорост на предаване — 1 Gbit/s на разстояние до 50 m.
8. При Cat.6a честотната лента е 500 MHz. Скорост — до 10 Gbit/s в обхват до 100 m.
9. Cat.7 има пропускателна лента 600-700 MHz. Скоростта на този проводник за интернет е до 10 Gbit/s.
10. Cat.7a. Честотната лента е до 1200 MHz. Скорост — 40 Gbit/s на дължина 15 m.

Колкото по-висока е категорията на кабела, толкова повече двойки проводници има в него. Освен това, във всяка двойка на единица дължина се падат повече навивки.

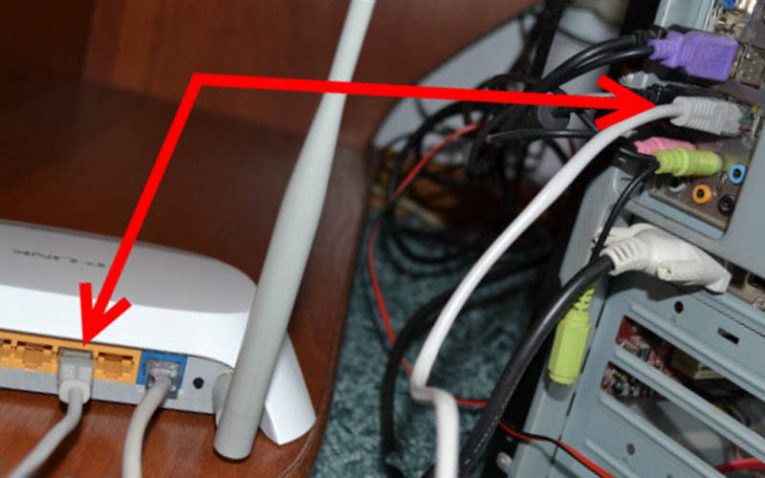

При подключване на допълнителни устройства към компютъра, трябва да изберете кабела по всички правила. В краищата на кабела трябва да има щрапнели. Те ще позволят здраво да фиксирате проводника в гнездото.

Критерий #2 — тип на кабелната жила

Жилите на кабела се делят на медни и помеднени. По-качествен се счита първият тип.

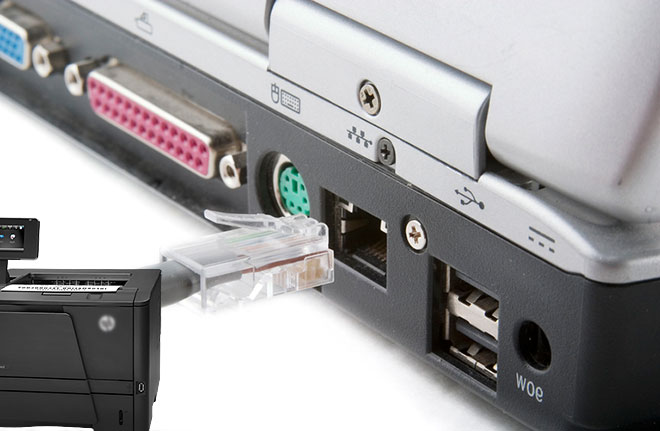

Посредством мрежов кабел може да се подключи принтер. За да не възникват проблеми с предаването на сигнали, трябва да изберете както кабела, така и конекторите с добро качество.

Използва се кабел с такава жила за обширна и бърза мрежа — над 50 m. Вторият вид е малко по-евтин, а и загубите в него не са толкова големи.

Сърцевината му представлява евтин кабел с ниска проводимост. Покрит е с мед, която притежава висока проводимост. Тъй като токът протича по медната страна на проводника, проводимостта страда незначително.

При закупуване на помеднен кабел се налага да се направи избор между двата му вида — CCS и CCA. Разликата между тях е в сърцевината. При CCS тя представлява проводник от стомана, а при CCA — от алуминий. Вторият малко се различава от медния.

Монтажът на стоманен проводник може да предизвика затруднения, тъй като стоманата, като не много еластичен материал, е податлива на счупвания.

На ограничено разстояние разликата между медния и омеднения кабел е слабо забележима. Ако разстоянието е над 100 м, кабелът с алуминиева сърцевина просто няма да предаде сигнал.

Причина за лошата комутация е по-голямото съпротивление на алуминия в сравнение с медта. В резултат на това на изхода токът има недостатъчна мощност и компонентите на мрежата не се «виждат» един друг.

Критерий #3 — екран за кабела

Екранът е необходим, за да защити проводника от електромагнитни шумове на други кабели. Също така той трябва да компенсира излъчването на електромагнитното поле на самите усукани двойки.

Ако наблизо има силови кабели до 380 V с напречно сечение на жилата под 4 квадрата, е необходим един екран. В този случай най-добрият вариант ще бъде кабел FTP.

Важно е да се помни, че екранираните кабели се използват в тандем с екранирани конектори. Разликата между тях и стандартните е в металната част.

Когато се предполага съседство с проводник от 380 V с напречно сечение на жилата до 8 квадрата, ще е необходим двоен екран. Добър вариант е F2TP.

Близостта на високоволтови кабели от 1000 V с жило от 8 квадрата предполага полагане както на силовия, така и на мрежовия кабел в индивидуални гофри. Вариант за екран — SF/UTP.

В бита такива кабели не се използват. Тук най-често се прилага неекраниран кабел, принадлежащ към категория 5е тип UTP.

Изводи и полезно видео по темата

За избора на кабел за интернет:

Видеоклип за особеностите на маркировката на мрежовия кабел:

Използвайки кабел за интернет, трябва да се ръководите от инструкциите за неговия монтаж. Наличието на голямо количество разнообразни проводници позволява да се избере модел според конкретните условия.

След като сте изучили свойствата на всички видове и знаете как да разшифровате маркировката, можете да направите избора максимално правилно.
