Видеонаблюдение за частна къща със свои ръце: проектиране + правила за монтаж

Ако сте собственик на частен дом, със сигурност неведнъж сте се замисляли как да го защитите от проникване на злонамерени лица. Не е ли така? Един от най-достъпните начини е инсталирането на видеонаблюдение на територията.

Можете да поверите всичко на охранителна организация, но това е по-скъп вариант. Много по-евтино е да инсталирате видеонаблюдение за частен дом със собствени ръце. Ще ви разкажем как правилно да проектирате подобна система и ще ви помогнем да изберете подходящи камери. В статията ще намерите поетапна инструкция за извършване на монтажа.

Етапи на проектиране на видеонаблюдение

Да организирате видеонаблюдение на парцела със собствените си ръце – задача не лесна, но напълно реалистична. Безспорно ще трябва малко да се потрудите, но в името на запазването на материалните ценности и безопасността на домакинството си заслужава да го направите.

Етап #1 — определяме броя на зоните за наблюдение

За да определите броя на зоните за наблюдение, трябва да разберете какво означава това понятие. В този случай под зона за наблюдение се разбира част от територията, която попада под обхвата на камерата.

Освен това, зоната може да се контролира както от една, така и от няколко камери, и по този въпрос трябва да вземете решение още преди началото на монтажните работи. Ако имате желание да „виждате всичко“, то трябва да отбележим, че това ще бъде доста скъп вариант, в много случаи напълно необоснован.

При разполагането на видеокамерите трябва да се погрижите ъгълът на наклон да осигурява максимален обзор на охраняваната територия. Ако задачата е да се охранява периметърът на парцела, то камерите е най-добре да се разположат по ъглите на сградата.

Задължителни места за инсталиране на камери са:

• вход на дома;
• вход на гаража;
• вратичка и централна врата;
• места, откъдето най-лесно може да се проникне на територията на парцела;
• места, където се съхранява техника;
• входове към всички постройки, които се намират на парцела.

За да се ориентирате по-лесно, можете да използвате плана на парцела. Така ще бъде много по-ясно кои зони трябва да попаднат под видеонаблюдение.

Етап #2 — избираме места за инсталиране на камери

При изграждане на система за видеонаблюдение, собствениците на частни домове могат да се ограничат до поставяне на камери само на имота, но при условие, че те ще обхващат всички места за евентуално проникване.

Броят на устройствата се определя изключително от собствените нужди. Ако е необходимо да се наблюдава периметърът, достатъчно е да се поставят камери по ъглите на къщата. А за общ преглед на имота ще е достатъчно камера на един от стълбовете.

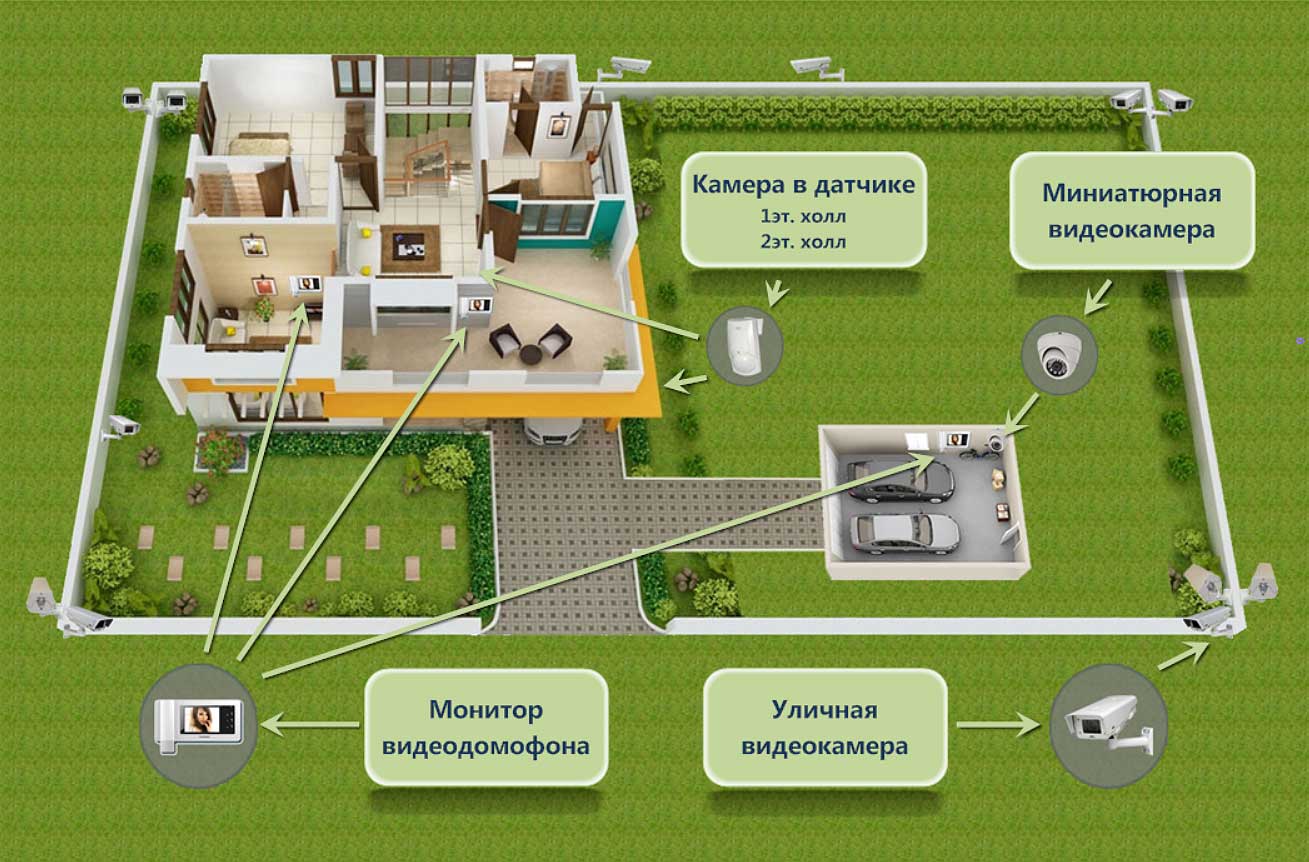

Примерна схема на разположение на камерите в частно домовладение. Такова разположение е целесъобразно да се прилага, ако е необходимо да се „вижда всичко“. В други случаи си струва да се използва по-малък брой камери.

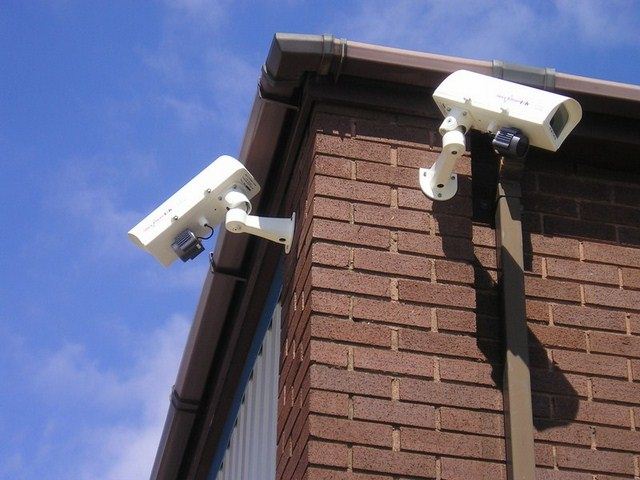

За контрол на периметъра на имота, като правило, се използват камери с малък ъгъл на обзор. Те трябва да се поставят на специални опори или стълбове, които има на имота. Също така е важно да се вземат предвид предметите, които могат да пречат на зоната на обзор на камерите (постройки, дървета, стълбове).

За наблюдение на входовете най-често се поставят фронтални камери с добра резолюция. Например, за входната врата може да се постави камера-оченце, а при входа на имота – видеонаблюдението се осъществява с помощта на видеодомофон.

Освен това, поставянето на камерите на имота трябва да стане по такъв начин, че да се избегне умишленото повреждане на устройството. Също така оборудването трябва да бъде добре защитено от неблагоприятното въздействие на околната среда.

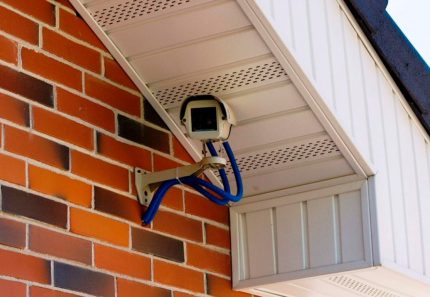

Струва си да поставите камерите за видеонаблюдение на места, незабележими за потенциални злосторници. Освен това, трябва да се погрижите за тяхната защита от въздействието на околната среда, а в някои случаи дори да предвидите антивандална защита.

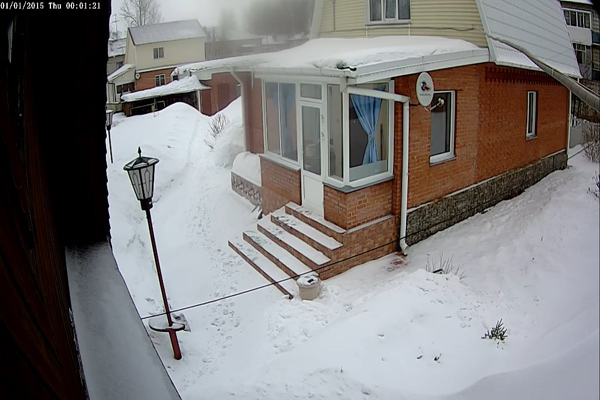

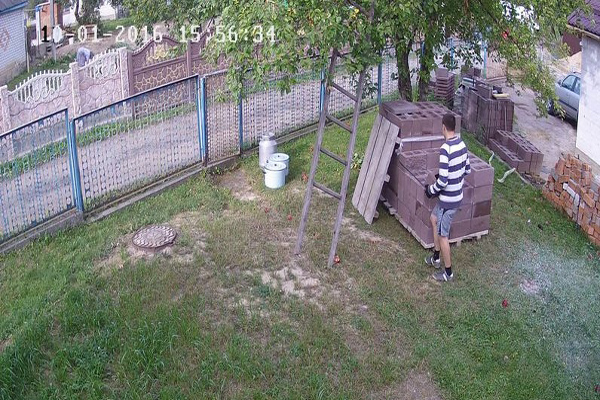

Задължително предвидете функция за нощно заснемане при избрания модел. Така, противно на разпространеното мнение, инфрачервеното осветление на устройството често не може да осигури достатъчно осветление за заснемане.

Стандартни начини за видеонаблюдение

Основните компоненти на системата за видеонаблюдение са камерите. На техния подбор трябва да се обърне специално внимание. Скъпите системи, като правило, са по-сложни за монтаж. А евтините, остарели модели ще дават размазано изображение.

За наблюдение на периметъра на частно домовладение броят на видеокамерите може да варира от 8 до 16 броя. Съществуват два основни вида камери – IP и аналогови, по-долу ще разкажем за тях по-подробно.

По-долу са представени няколко варианта за разположение на камерите за видеонаблюдение:

Вариант №1 — аналогова камера

Представлява устройство, което може да се свърже към компютър или телевизор и да се види изображението. Обработката на информацията от такива камери и записването ѝ на носител изисква предварително преобразуване в цифров вид.

За тази цел се използва регистратор, затова на практика използването на аналогова камера без регистратор няма смисъл. Преди съществуваше мнение, че аналоговите устройства предават изключително нискокачествено изображение.

Наистина, по-рано използваният стандарт PAL (720×576) съответстваше на 0,4 Мп – безспорно малко за получаване на качествена картина.

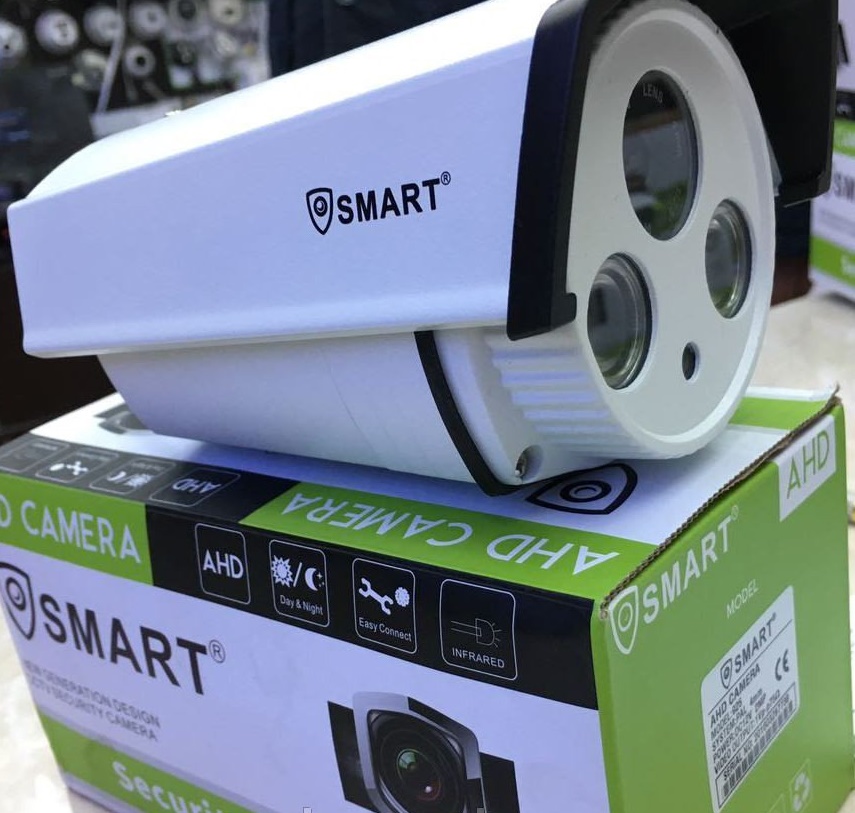

По външен вид аналоговите AHD камери трудно се различават от цифровите модели. И по качество на заснетия материал те са практически идентични. Единствената разлика е цената.

Сега се появиха устройства с резолюция до 2 Мп, предаващи цветно изображение. За предаване на сигнала в аналоговите камери се използва коаксиален кабел. При инсталиране на съвременно AHD оборудване трябва да запомните, че дължината на кабела не трябва да надвишава 500 метра – спазването на това условие ще помогне да се избегне загуба на качество на изображението.

Ценовият диапазон на аналоговите системи за видеонаблюдение е много по-нисък от този на IP системите. Друг плюс е простотата на монтажа и настройката на оборудването. Сред недостатъците отбелязваме не особено впечатляващата функционалност на устройствата и тяхната несъвместимост със старо оборудване.

Вариант №2 — IP камера

Цифровите IP камери са самостоятелни устройства. А за запис на случващото се на носител някои модели могат да минат дори без регистратор. Цифровите устройства имат редица предимства, които ги отличават благоприятно от аналоговите модели.

Нека изброим най-съществените от тях:

• Висока резолюция на предаваната картина (до 8 Мп) и възможност за мащабиране.
• Записът на информация се извършва чрез облачна услуга. За настройка на системата ще е необходимо само да изтеглите и инсталирате програмата.
• Възможност за безжично свързване на оборудването позволява да се гледа изображение от всяка точка на земното кълбо.

Безспорно, IP устройствата не са лишени от недостатъци, като основният от тях е тяхната цена. Друг съществен минус е несъвместимостта на камери и видеорегистратори от различни производители.

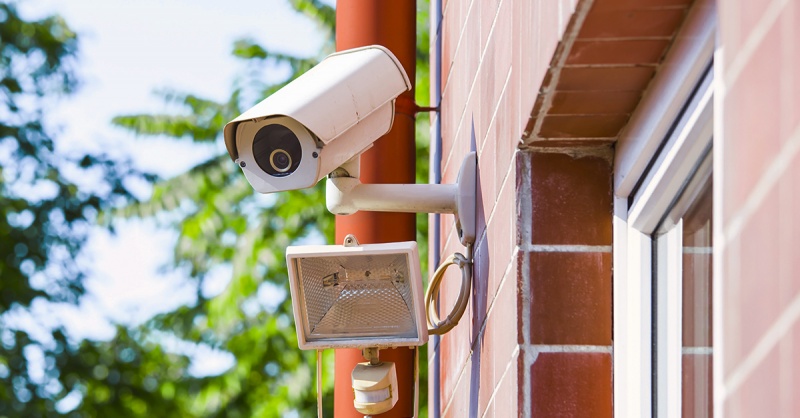

За осигуряване на качествен запис на снимания през нощта материал, трябва да се помисли за допълнително осветление. На практика, вградената в камерата крушка често се оказва недостатъчна.

На кой вариант да се спре – изборът е на потребителя. При голяма дължина на кабелните линии трябва да се даде предпочитание на аналоговите модели, а ако е необходимо да се инсталират няколко камери на малко разстояние от видеорегистратора, по-добре е да се изберат IP устройства.

Основни етапи на монтаж на системата

След като са избрани камерите, определен е техният брой и местата за инсталиране, може да се пристъпи към самостоятелния монтаж на системата за видеонаблюдение.

За това ще са необходими:

• камери;
• видеорегистратор;
• захранващ блок;
• кабели КВК и конектори;
• рутер;
• USB-модем.

По-нататък накратко ще разкажем за това от какви етапи се състои процесът на монтаж и какво ще трябва да се направи по време на работата.

Етап #1 — прокарваме кабелни трасета

За да се обединят всички компоненти на системата, е необходимо правилно да се разположат трасетата, в устройството на които се използва кабел за интернет. За полагане на трасета за аналогови системи се използва коаксиален кабел. Той не изисква използване на допълнителни видеоадаптери, а екранираното му покритие ще предпази системата от нежелани смущения.

В IP системите за видеонаблюдение за полагане на кабелни трасета се използва „усукана двойка“. Тя представлява кабел с няколко чифта проводници, преплетени помежду си. Благодарение на това преплитане съществено се намалява влиянието на електромагнитните смущения.

По правило, полагането на линията започва от най-отдалечените точки от видеорегистратора, едва след това се пристъпва към свързване на близките обекти. Но независимо от мястото на разположение, дължината на кабела трябва да се изчисли с малък запас.

Ако е необходимо да се скрие кабелът за видеонаблюдение от нежелани погледи, може да се извърши полагането му под земята. А за допълнителна защита, може да се постави в обикновени метални или ПВХ тръби

За наблюдение на периметъра на частна къща се предполага полагане на кабелни линии на открито.

За тази цел могат да се използват два начина:

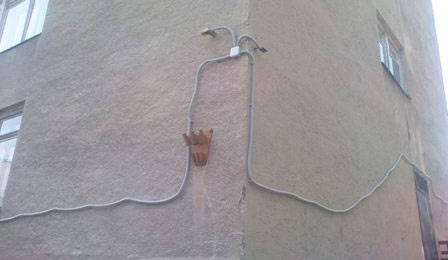

1. Открит. Когато полагането се извършва покрай огражденията на обекта за наблюдение или с използване на допълнителни опори. В този случай трябва да се погрижим за защита на линиите от неблагоприятни условия. Така, не трябва да се пренебрегва изолацията и да се използват „въздушни“ линии с дължина над 50 м.

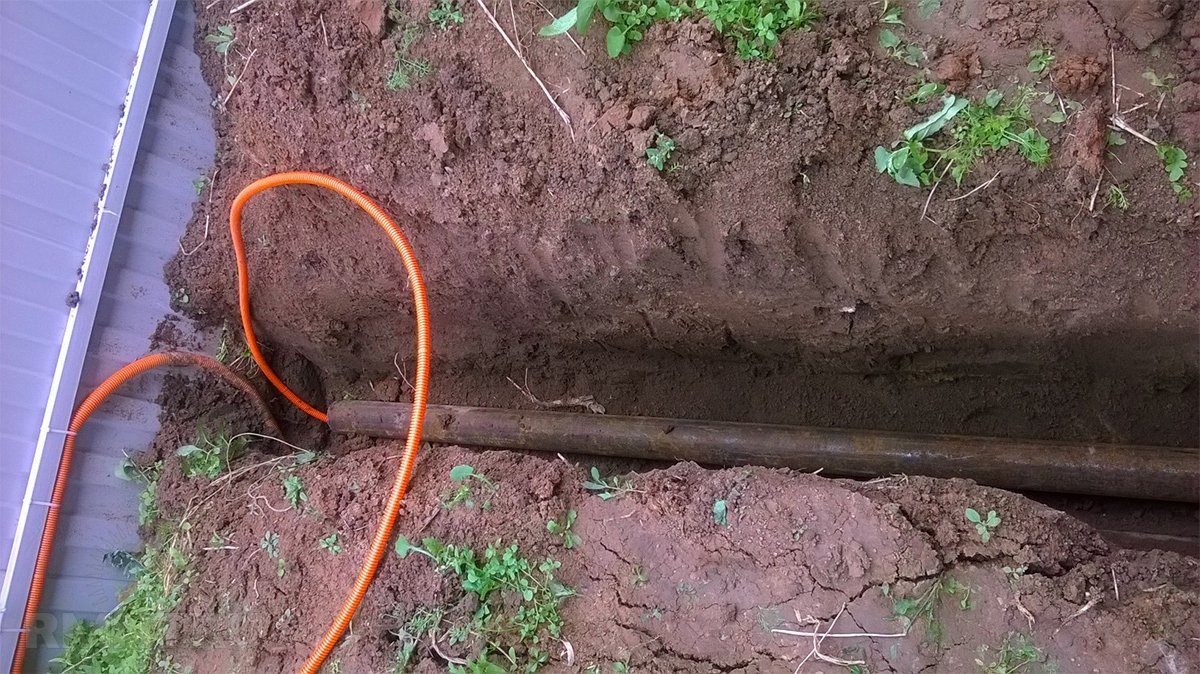

2. Скрит. В този случай кабелът се полага под земята или вътре в стените. За целта могат да се използват специални гофрирани тръби. От гледна точка на икономичност обаче е много по-изгодно да се използват обикновени металопластични водопроводни тръби.

Като спазваме правилата за безопасност, трябва да отбележим, че линиите на системите за видеонаблюдение не трябва да се намират на по-малко от 40 cm от силовите кабели. Това ще помогне да се предпази предаването от камерите от смущения.

Ако не е възможно да се спази такова разстояние, те трябва да се поставят в диелектричен кабелен канал или заземен метален ръкав.

Етап #2 — монтираме камери

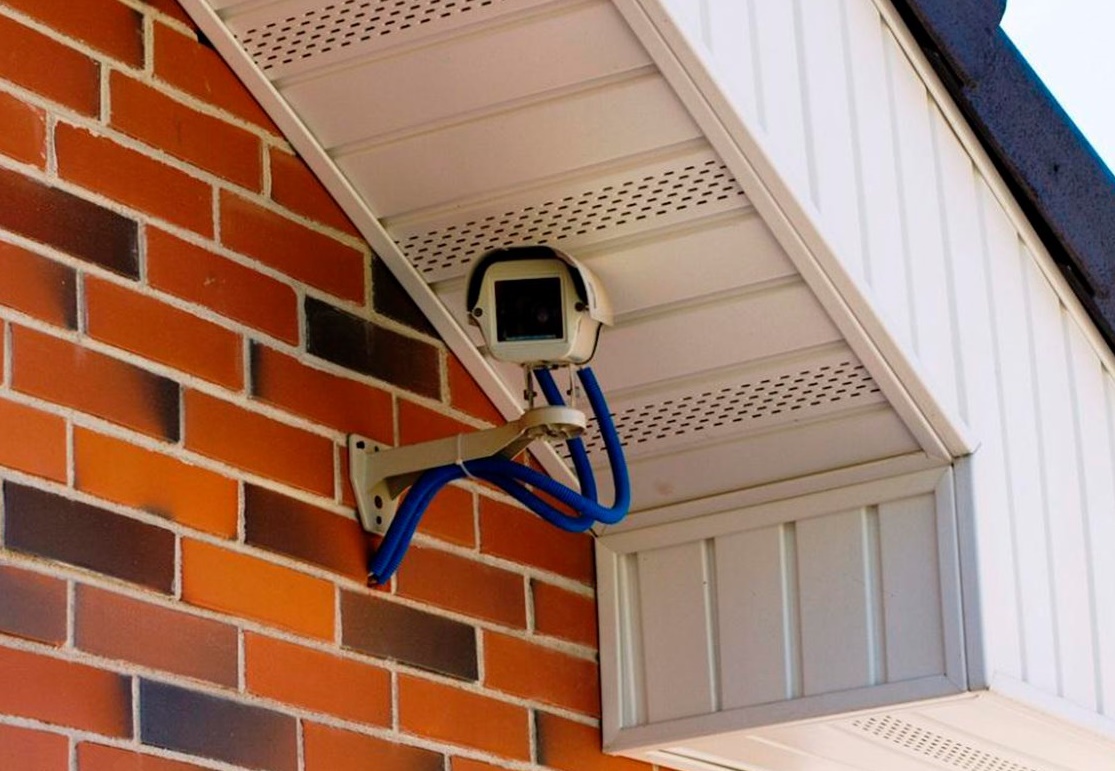

При монтажа на камерите трябва да се има предвид, че те трябва не само да осигуряват обзор на охраняваната територия, но и да бъдат незабележими за злонамерените лица. Освен това устройствата за наблюдение трябва да се монтират така, че при повреда да може да се достигне до тях безпрепятствено.

За свързване на аналогови модели ще е необходим коаксиален кабел с конектор от тип „лале“ (RCA):

• червен проводник – за свързване на захранването;
• бял и жълт проводник – за получаване на сигнала.

Цифровите видеокамери се свързват посредством усукана двойка, два конектора RG-45 и захранващ кабел.

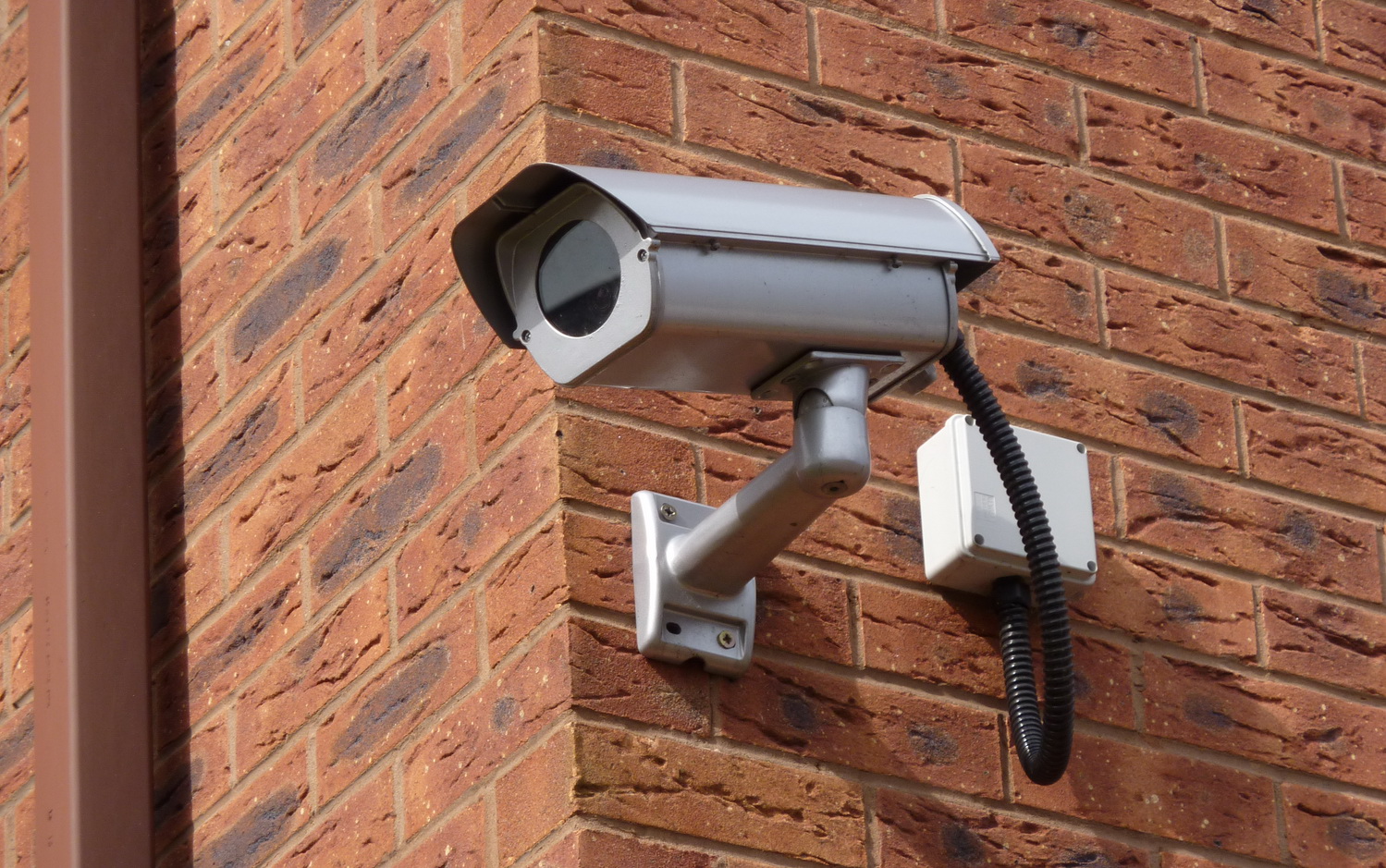

За защита на външните видеокамери от неблагоприятни условия на околната среда се използват така наречените „кожуси“. Те позволяват дори при лошо време да се осигури достойно качество на картината и удължават срока на експлоатация на устройството.

Както показва практиката, за монтаж на видеокамери на открито не трябва да се използват крепежи, които се доставят в комплекта с камерите – често те се оказват напълно неподходящи за тази цел.

Най-добре е отделно да се подберат надеждни крепежни елементи – това ще позволи да се избегне вибрация на камерата или нейното падане, например от силен вятър. От съображения за безопасност специалистите препоръчват да не се монтират видеокамери на метални държачи. При гръмотевична буря устройството може да се превърне в своеобразен гръмоотвод.

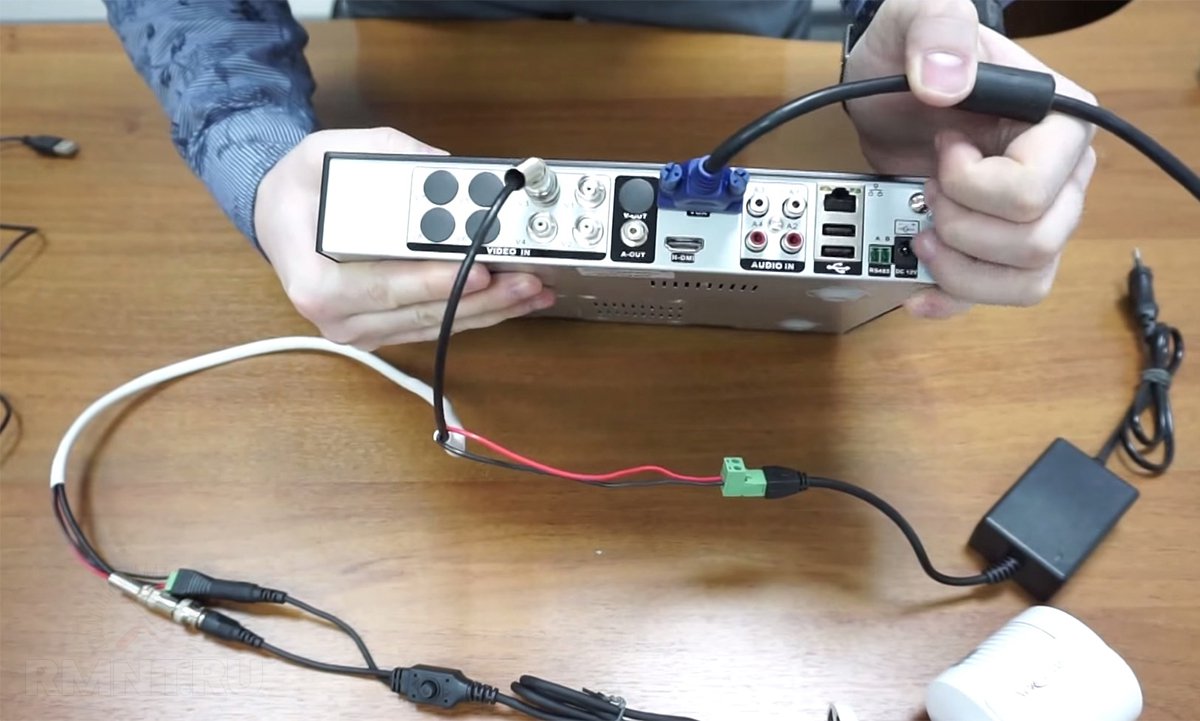

Етап #3 — поставяме видеорегистратора и свързваме системата

Въпреки че видеорегистраторът е една от основните съставни части на системата за наблюдение, свързването му към системата от камери няма да създаде трудности. Най-важното е правилно да се свържат устройствата в предназначените за тях конектори.

По-добре е да се плати малко повече и да се закупят видеорегистратори с функция PoE – тя осигурява подаване на захранване към камерите. При използване на други устройства ще се наложи да се положи отделен кабел за захранване на камерите за видеонаблюдение.

Пристъпвайки към пускането на системата за видеонаблюдение в частен дом, е необходимо внимателно да се провери правилността на свързване на всички устройства, които са част от нея.

За коректна и непрекъсната работа на рекордера, трябва да го поставите на места с добра циркулация на въздуха. Не допускайте прегряване на устройството. След като свържете всички компоненти, можете да пристъпите към подаване на захранване към устройствата. Първо свържете рекордера, а след това камерите.

Ако рекордерът няма функция PoE, задължително спазвайте полярността – плюсът се свързва към плюс, а минусът към минус. Всички конектори и съединения трябва да бъдат защитени от влиянието на външната среда, за да не се окисляват. За целта можете да използвате специални разпределителни кутии.

Етап #4 — извършваме настройка на оборудването

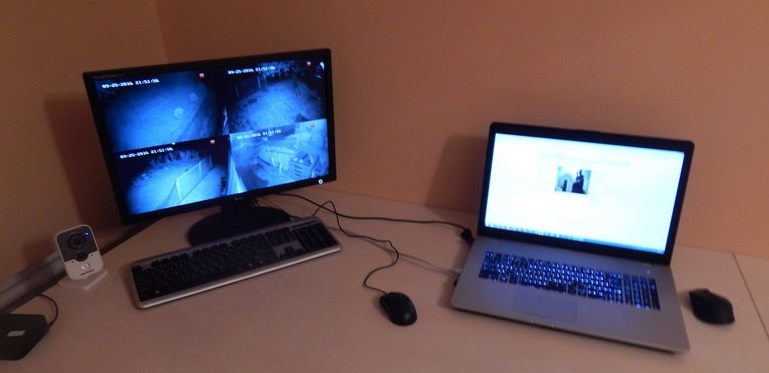

Последният етап от монтажа и свързването на системата за видеонаблюдение за частен дом е настройката на оборудването. За точната настройка на оборудването може да се говори много дълго, тук ще се спрем само на това от кои етапи се състои тя.

След като свържете и настроите оборудването, задължително проверете работата на камерите през нощта. Ако на екрана има размазана картина, избършете обектива на устройството, тъй като той може да се е изцапал при монтажа.

И така, стандартната схема за настройка на оборудването включва следното:

1. Задаване на часа и датата на всяко от устройствата. За целта в настройките на системата трябва да изберете дата и час за всяка камера. За да избегнете показване на грешен час, часовата зона на рутера трябва да съвпада с настройките на мрежовите устройства.
2. Форматиране на дискове за съхранение на информация. Форматирането на твърдите дискове за системи за видеонаблюдение може да се извърши чрез уеб интерфейс, чрез самия рекордер или чрез програмата IVMS.
3. Настройка на камерите. Настройката на записващите устройства се състои в регулиране на ъгъла на наклон и завъртане, така че да се обхване максимално зоната на наблюдение.
4. Настройка на видеозаписа. По правило, настройките на видеозаписа се извършват в приложението DVR клиент. Тази програма позволява управление на голям брой камери от един компютър, а в нейния интерфейс всеки лесно ще се ориентира.
5. Настройка на отдалечен достъп до камерите. Може да се осъществи чрез облачни услуги за видеонаблюдение или чрез въвеждане на IP адрес в лентата за търсене на браузъра.

След като извършите всички тези настройки, може да се счита, че сте се справили успешно с изграждането на видеонаблюдението.

Често срещани грешки при организиране на видеонаблюдение

Когато свързвате системата за видеонаблюдение за дома си за първи път, по принцип е много трудно да избегнете грешки. Но си струва да опитате.

По-долу ще разкажем за най-честите грешки, които допускат собствениците на частни домове:

• Неверни изчисления. Това е най-често срещаната грешка, която допускат почти всички, които се сблъскват с монтажа на видеонаблюдение за първи път. За да я избегнете, трябва правилно да измерите разстоянието от камерите до рекордера и въз основа на това да изберете типа на кабела. Само правилните изчисления гарантират качествено изображение и висока скорост на предаване на данни.
• Недостиг на захранване. Изборът на източник на захранване оказва съществено влияние върху непрекъснатата работа на записващите устройства. Особено това се отразява на работата им през нощта. А ако в системата е включен видеорекордер без функция PoE, на захранването на камерите трябва да се обърне специално внимание.
• Начин на съхранение на информация. Тук всичко е просто: колкото повече и по-дълго искате да съхранявате информация, толкова по-голям обем твърд диск ще е необходим. Съвременните устройства имат голям капацитет. Например, дискове с капацитет 3000 GB позволяват съхраняване на видеоматериали, заснети за 10-45 дни.

Всички тези фактори са от значение при самостоятелното обустройване на система за видеонаблюдение.

Друга често срещана грешка е неправилният монтаж на окабеляването. При самостоятелно организиране на външно наблюдение трябва да запомните, че е желателно да избягвате прегъванията на коаксиалния кабел, тъй като това може да доведе до скъсване на проводника.

Неправилният избор на компонентите на системата и грешното изчисление на тяхното количество не могат да гарантират високо качество на извършената работа.

За това как да оборудвате частна собственост с всички видове устройства за наблюдение, контрол и управление на оборудването, ще научите от следващата статия, посветена на оборудването на дома с интелигентни технически системи.

Изводи и полезно видео по темата

В горния материал разгледахме основните етапи на монтажа и проектирането на системи за видеонаблюдение за частен дом. По-долу ви предлагаме селекция от видеоклипове, съдържащи препоръки за монтаж и тънкостите на свързването със собствени ръце.

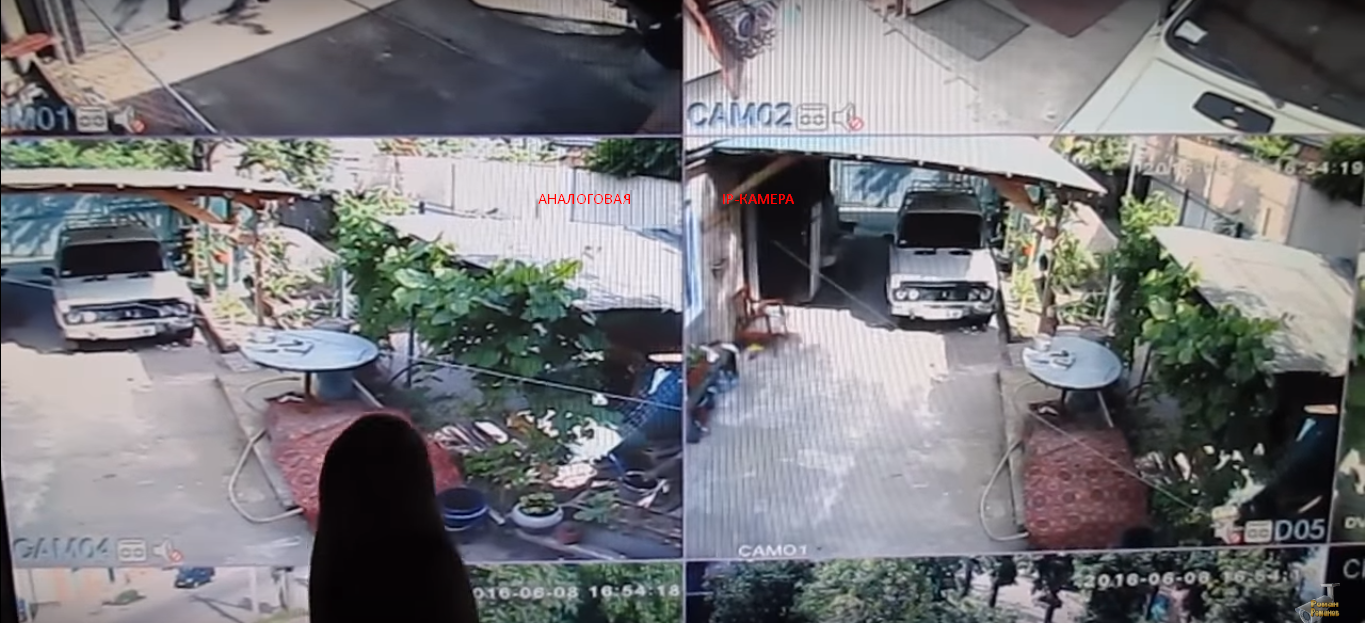

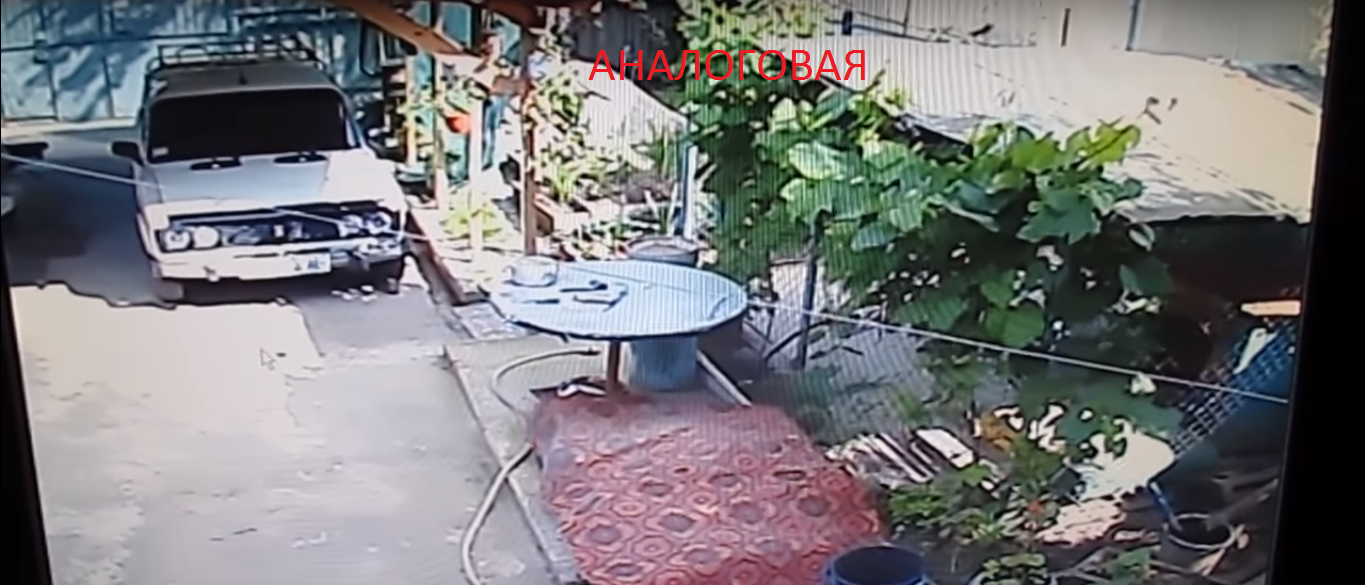

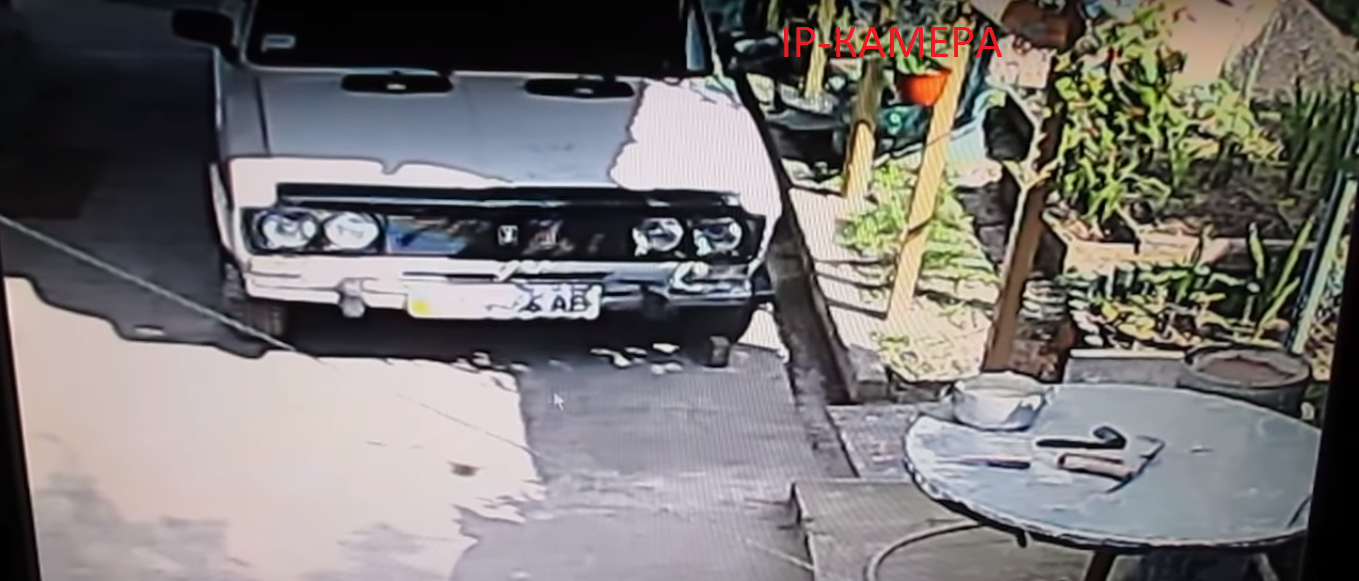

Видеото ще демонстрира разликата в качеството на запис на аналоговите и цифровите модели:

А за това как самостоятелно да свържете и настроите камера за видеонаблюдение ще научите от следващия видеоклип.

От видеоклипа ще научите за самостоятелното свързване на IP камери към видеорекордер и последващата им настройка.

За това как поетапно да свържете система за видеонаблюдение за дома със собствени ръце можете да научите от следващия видеоклип:

В следващото видео ще стане дума за най-често срещаните грешки при самостоятелното инсталиране на видеонаблюдение.

Ако желаете, можете да извършите монтажа на системата за наблюдение и свързването на оборудването самостоятелно, важното е да съставите правилен план и да се придържате стриктно към него.

Но ако не сте уверени в силите си, по-добре е да платите малко повече и да поверите тази работа на професионалисти. Освен това не трябва да забравяте, че всяка техника се нуждае от редовна поддръжка.

За да се удължи експлоатационният живот на системата за видеонаблюдение, е необходимо периодично да се почистват корпусите и обективите на камерите от прах, както и да се проверяват за механични повреди.

Разкажете за собствения си опит в избора, инсталирането и експлоатацията на системи за наблюдение. Споделете полезна информация по темата на статията. Оставяйте, моля, коментари, задавайте въпроси и публикувайте снимки в разположения по-долу блок.
