Инсталиране на камери за видеонаблюдение: видове камери, избор + монтаж и свързване със свои ръце

Системите за видеонаблюдение здраво се наложиха в нашето ежедневие. В момента е трудно да си представим без тях не само голямо предприятие, но и малък магазин, офис. Чрез изграждане на система за видеонаблюдение ние защитаваме от нежелани посещения и собствените си домове.

Когато се замислите за закупуване на такова оборудване, се натъквате на множество въпроси. Коя видеосистема е по-добра, какво означават нейните характеристики, как да изберете подходящ модел, възможно ли е самостоятелно инсталиране на камери за видеонаблюдение и тяхното свързване? Във всичко това ще ви помогне да се ориентирате нашият подробен преглед.

Видове камери за видеонаблюдение

В този сегмент на пазара присъстват различни типове камери. Те се различават една от друга по принцип на работа, конструкция, технически характеристики.

По принцип на действие се отделят две големи групи устройства:

• аналогови;
• цифрови.

Визуално е трудно да ги различите, но ако знаете някои тънкости, то вие никога няма да ги объркате.

Видеонаблюдението е необходимо, за да имате пълна представа за това, какво се случва зад вратата или оградата на вашия дом. По този начин ще можете своевременно да установите това, което потенциално заплашва вашата безопасност и съответно да реагирате.

Изхождайки от конструктивните особености и мястото на инсталиране, най-популярни са следните видове:

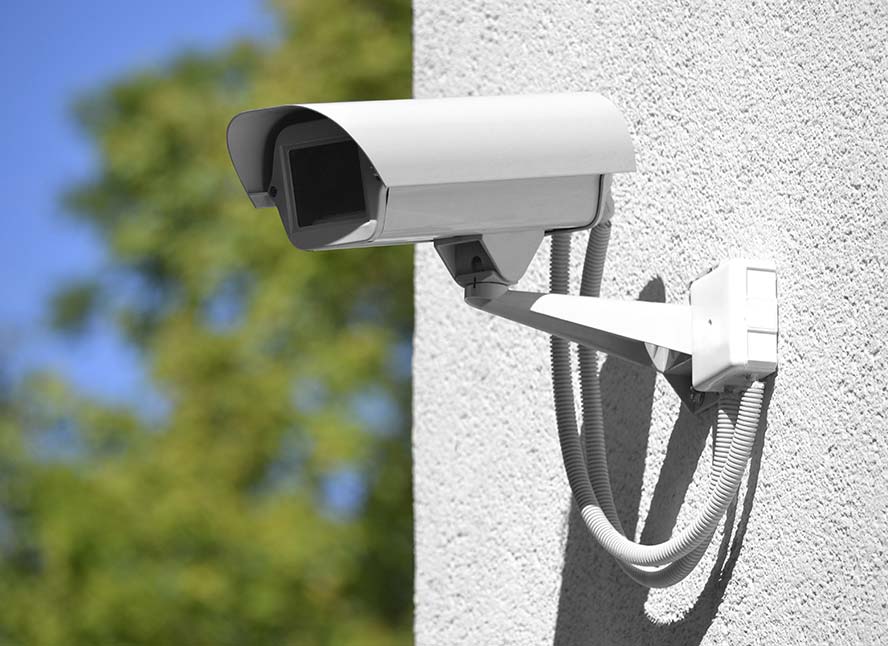

1. Класически или корпусни. Инсталират ги основно навън при условие на оборудване с термокожух.
2. Куполни. Най-често се инсталират на тавана вътре в помещението, но могат да се използват и за външно инсталиране.
3. Поворотни. Такова устройство потребителят, намиращ се зад пулта, може да завърти, да увеличи изображението. Системата е удобна, когато трябва моментално да реагира на ситуацията.
4. Панорамни. Осигуряват максимален обзор, свеждайки до минимум присъствието на „мъртви“ зони. Ако е необходимо, картината може да се раздели на отделни фрагменти.
5. Мини-камери. Незаменими при необходимост от скрито наблюдение.

Улични камери (street — улица) присъстват както на големи, така и на малки обекти. Важни характеристики за тях са отдалечеността от обекта, геометрията на обзора, разделителната способност на изображението.

Обикновено тези модели се оборудват с ИК-осветление и корпус, който ги защитава от външни въздействия. Важно е да съществува възможност за автоматично настройване на отделни параметри.

Външна камера, монтирана близо до платежен терминал или банкомат, трябва да бъде оборудвана с антивандален корпус и противоударно стъкло, което злонамерените лица няма да могат да счупят.

Куполни камери се монтират в офиси, търговски центрове, учреждения както учебни, така и медицински, в магазини. Уредът представлява полукръгла сфера с малки размери.

Устройството има ъгъл на обзор в границите от 60 до 100⁰. Биват черно-бели и цветни, с подсветка и без нея. Те са компактни, имат слаба реакция на смущения, могат да извършват заснемане както през деня, така и през нощта.

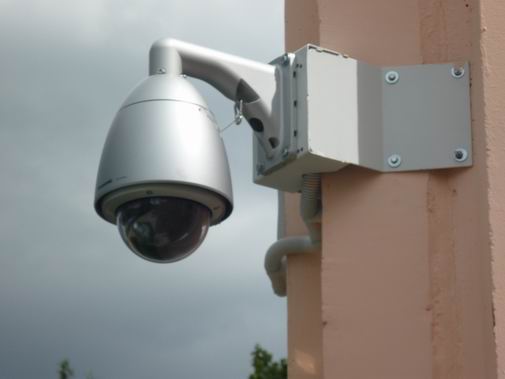

Куполни въртящи се камери се използват за охрана на големи територии. Въртенето им става посредством PTZ механизъм. Камерата може да се задейства дори дистанционно. Изображението може не само да се завърти, но и да се мащабира.

Монтирането на такава камера е допустимо и на закрито. Високото ниво на защитеност на това оборудване позволява използването му при сложни метеорологични условия, в атомната и химическата промишленост.

Въртящите се камери притежават голям ъгъл на обзор, добро качество на изображението, висок клас на защитеност. Може да се посочи само един недостатък – високата цена.

Корпусни камери. Тяхната популярност е малка – те не са много удобни, защото трябва самостоятелно да се комплектоват с обектив и скоба.

Основно ги монтират на открито, а ако вътре, то само в такива специфични места като например банково касово гише. Такава камера предоставя качествено изображение, далечината на предаване на сигнала е доста голяма, обективът може да се сменя в зависимост от разстоянието до обекта.

Мини камери могат да се захранват от акумулатор, има модели както жични, така и безжични. Записват на мобилно устройство чрез GSM модул или на карта памет. Притежават повишен клас на защита и добри технически характеристики.

№1 — цифрови камери и техните характеристики

Цифрова или IP камера заснема сигнал в цифров вид и в същия вид го предава на потребителя чрез компютърна мрежа.

Външно такава камера се различава от останалите само по конектора. Ако при аналоговите уреди това е BNC — коаксиален радиочестотен конектор, то IP камерата е оборудвана с конектор за усукана двойка — RJ-45.

Осъществява се свързване на такава камера за видеонаблюдение към компютър, но тук трябва да се има предвид, че не трябва да се изгражда цялата система за наблюдение на базата на домашен компютър.

Той не е проектиран за непрекъсната работа 24/7 и много бързо ще се повреди, особено ако в системата са включени няколко камери. За твърдия диск това може да се окаже твърде голямо натоварване.

По-добре е веднага да се закупи видеорегистратор, въпреки че много IP камери са самостоятелни устройства и имат индивидуален уеб интерфейс.

Има камери с конектор за флашка или слот за SD карта, където могат да се архивират записи. В този случай необходимостта от видеорегистратор отпада.

В IP камерата видеосигналът преминава през процедура по кодиране и компресия. За това са необходими немалки хардуерни мощности. Натоварването увеличава и взаимодействието на видеокамерата с мрежата. Всички тези фактори обясняват високата цена на устройството.

Голямото предимство на цифровите видеокамери е, че дори да сте на другия край на света, ще можете да наблюдавате какво се случва във вашия офис или у дома чрез монитора на лаптопа или мобилен смартфон.

Камерите, създадени на основата на IP технологиите, се различават една от друга по конструкция на корпусите.

IP камерите могат да се свързват към облачни хранилища, с тяхно участие може да се създаде мащабна система за видеонаблюдение и да се включат в нея голям брой устройства.

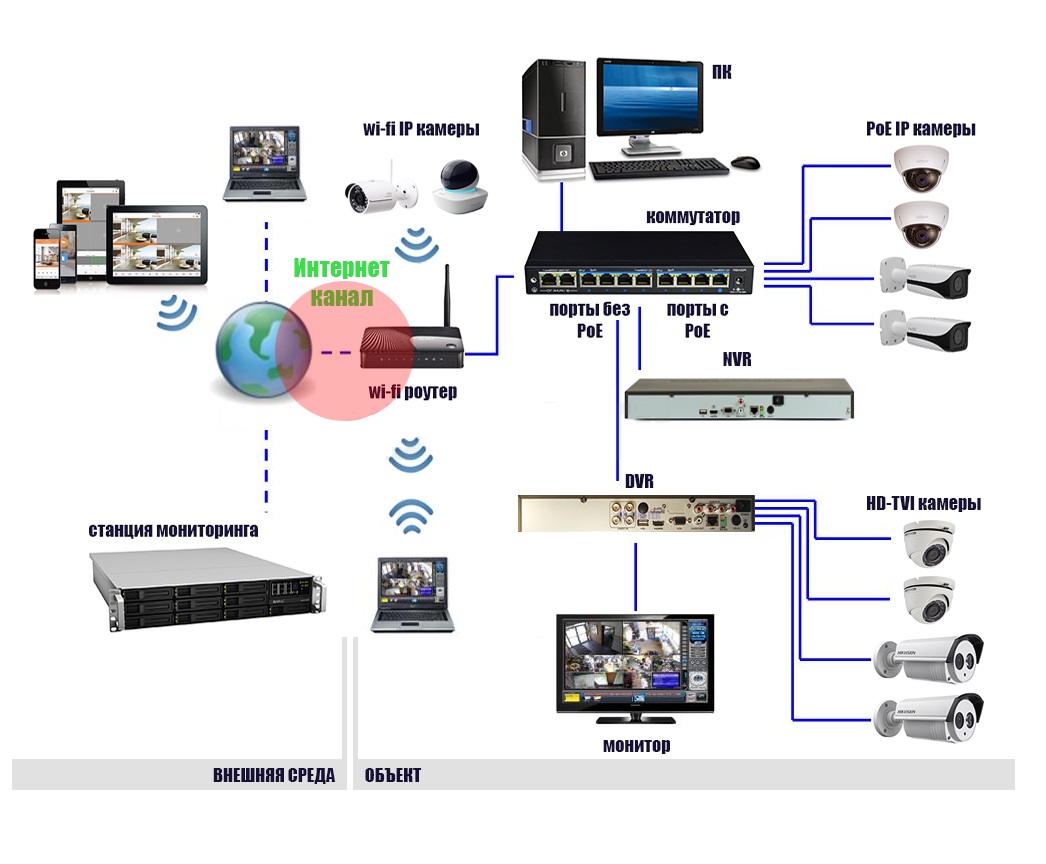

Ако е необходим отдалечен достъп до IP камера, трябва да се предвиди в системата точка за влизане в интернет под формата на маршрутизатор или Wi-Fi рутер.

Благодарение на неуязвимата система за авторизация и надеждното кодиране на данните, се осигурява гарантирано висока степен на сигурност за потребителите.

Също така тези устройства притежават голям интеграционен потенциал. Може от едно устройство дистанционно да се управлява видеонаблюдението, осветлението, противопожарната система.

Видеозаписът от цифрова IP камера има висока резолюция, което позволява без замъглявания да се виждат дребни детайли, дрехи, лицето на човек.

Аналоговите камери не дават толкова ясна картина, по нея трудно се идентифицира видяното. Обяснява се с това, че аналоговият видеосигнал се формира с помощта на система от редуване ТВЛ.

При камерите от цифров тип редуването на редовете чрез използване на технология за последователно разгръщане се премахва. IP камерата улавя ясно и бързо движещи се обекти.

№2 — особености на аналоговите камери

Аналогова камера може лесно да се разпознае, като се погледне в описанието. Ако там има три английски букви NVL – това е аналогова камера.

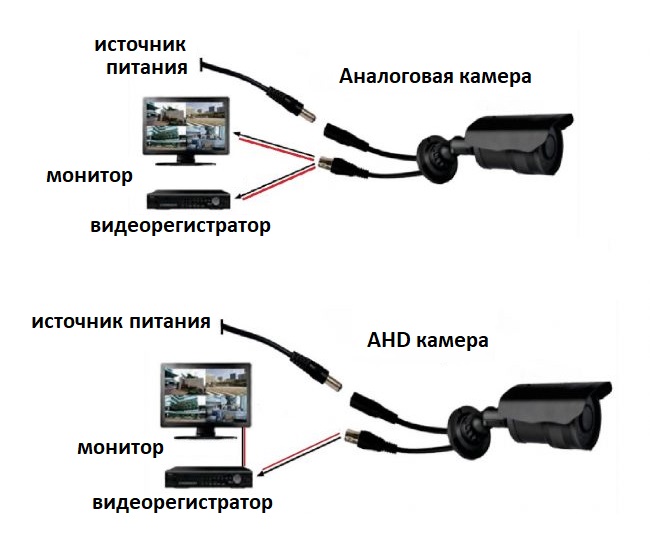

Този формат е най-простият – в схемата присъства камера, а към нея са свързани два проводника. По единия от тях постъпва захранване, по другия се снема сигнал. Картината на изхода се получава не много добро качество.

Изображение от аналогова камера, което попада върху матрицата, се трансформира в аналогов сигнал и по коаксиален кабел постъпва в записващото устройство

Границата на разделителната способност на аналоговите камери за видеонаблюдение е 720 x 576 пиксела, което е няколко пъти по-ниско от съвременните цифрови камери.

Наричат такива камери, способни да предават изображение само на малко разстояние, просто аналогови или CVBS. Към тези остарели стандарти спадат устройствата VGA, D1, 960Н.

№3 — нови стандарти или HD-камери

По същия принцип, по който простата аналогова камера е устроена, е устроена и HD-камерата, но това е вече по-съвършен вид, в който са обединени трите основни формата: TVI, AHD, CVI. Това е пробив в аналоговото видеонаблюдение.

Те могат да предават изображение с разделителна способност:

• 0,4 МП — 722*576;
• 1 МП — 1280*720;
• 2 МП — 1920*1080;
• 3 МП — 2048*1536;
• 5 МП — 2560*1920.

Качеството им е сравнимо с IP камерите. Най-новото оборудване е способно да предаде максималната яснота на картината, заснета на обекта.

Механизмът за получаване на изображението може накратко да се опише така:

1. След преминаване през обектива, изображението се фокусира върху CCD матрицата.
2. Светлинната енергия се преобразува в електрически заряд.
3. Извършва се преобразуване на електрическите заряди в сигнал от аналогов тип.
4. По кабела сигналът се предава към приемното устройство.

Тук не се извършва преобразуване на електрическия сигнал в двоичен код, той пристига в записващото устройство непроменен. Това именно отличава аналоговите камери от цифровите.

Това значително опростява процеса на наблюдение, необходимостта от обработка на компютър отпада.

От тази снимка могат да се направят изводи за нивото на информативност на изображението от най-простите аналогови камери и камери с технология AHD

Ако се свърже аналогова видеокамера с цифров преобразувател, ще се появи възможност за приемане на сигнал от няколко камери.

При закупуване на която и да е камера от категориите AHD, HD-CVI, HD-TVI трябва да се знае, че всички те са несъвместими помежду си, тъй като се произвеждат от различни фирми. При покупка на камера от определен стандарт е необходимо да се подбере видеорегистратор, който поддържа същия стандарт.

Устройствата HD-SDI са стандартизирани, затова са съвместими с всички видеорегистратори. IP-камерите са стандартизирани от Международната междуотраслова организация ON VIF.

Тази организация се занимава със стандартизация на оборудването и IP-камерите също. Те разработват и спецификации за тях. Видеокамерите от една спецификация са съвместими.

Правила за избор на камери за видеонаблюдение

В условията на изобилие от предложения на пазара, е трудно да се реши коя камера да се избере. На първо място, трябва да се определи стандартът, като се оценят редица параметри.

Функционалност. Ако е необходима картина с високо качество, важно е наличието на интелигентни опции – засичане на движение, откриване на присъствие, висока детайлност – тогава трябва да се закупи IP-камера.

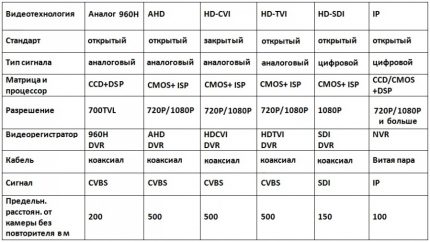

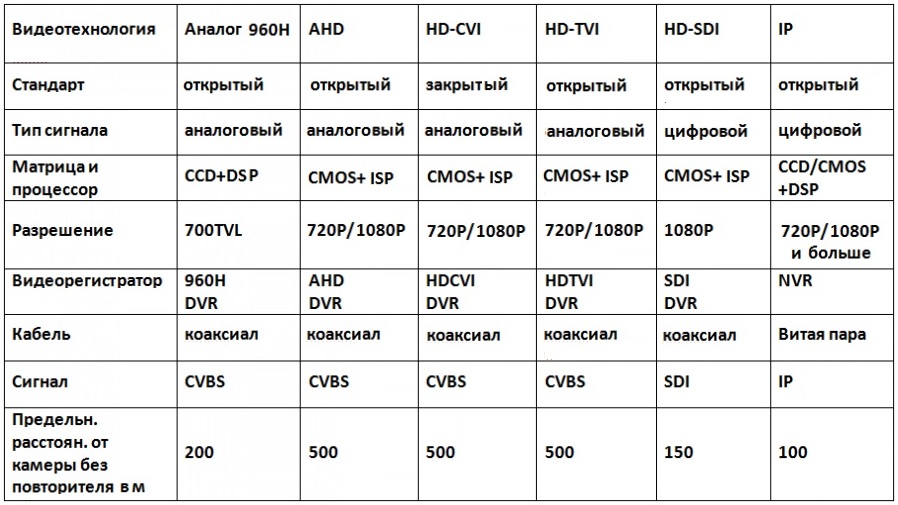

В таблицата за сравнение са събрани популярните видеотехнологии, които се използват в устройствата за видеонаблюдение. Всички те се различават по трудност на инсталиране. Най-висока е при IP стандарта (+)

Още такъв нюанс: въпреки че има камери, които работят автономно, не може да се включва голям брой в системата – оптимално е не повече от четири броя. В противен случай е по-добре да се използва вариант с видеорегистратор.

Резолюция. С преминаването на аналоговите камери към HD-формат този параметър се доближи до характеристиките на IP-камерите. Този стандарт е приложим на всякакви обекти, но все пак малките детайли може и да не се видят.

Цената е в полза на техния избор, но функционалността им е по-ниска и за тях задължително е необходим видеорегистратор.

Място на монтаж. Ако трябва да се инсталира система за видеонаблюдение на открито, то камерите трябва да притежават съответните характеристики. За вътрешен монтаж добре ще подойдат куполни камери без допълнителна защита.

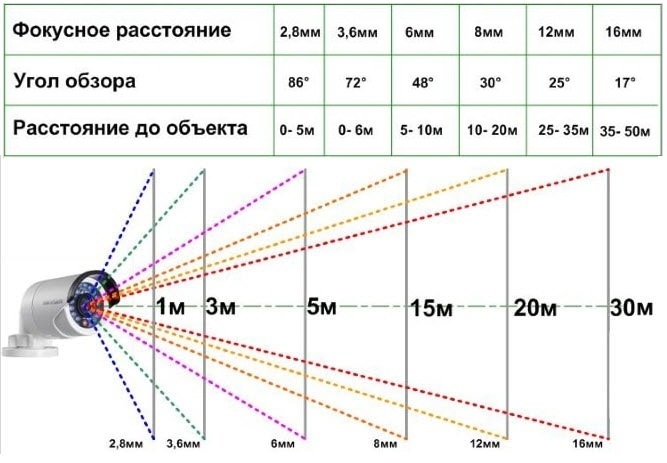

Ъгъл на обзор на обектива и фокусно разстояние. Широкоъгълният късофокусен обектив е удачно решение за вила, офис.

Дългофокусният обектив и максимален ъгъл на обзор от 45 градуса са добър вариант за входа на къщата или за контрол на отдалечен обект, когато приоритет е ясната детайлизация.

Количеството обхващано пространство е право пропорционално на ъгъла на обзор. Колкото този параметър е по-малък, толкова по-висока е детайлизацията, ако под видеонаблюдение е малък участък (+)

Има камери, оборудвани с обектив, който има определен фокусен диапазон, вариращ в границите 2,8 – 12 мм. Такива устройства се наричат „вариофокални“.

Изхождайки от нуждите, можете да настройвате ъгъла на обзор самостоятелно. Стойността на такива камери е значително по-висока от тази на устройствата, оборудвани с обектив с постоянно фокусно разстояние.

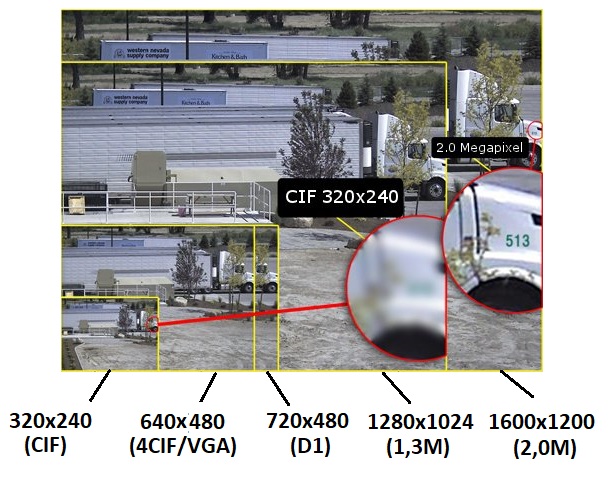

Някои потребители, когато купуват камера, се ориентират по броя мегапиксели. Това не е съвсем вярно. Много често е трудно да се види голяма разлика в качеството на изображението от IP-камера с 2 и 8 МП. За сметка на това стойността се различава значително.

Светлочувствителност. Този параметър има голямо значение при избора на камера за денонощно наблюдение. Това е минималният праг на осветеност, при който камерата може да функционира.

Колкото по-висок е този параметър, толкова по-ясна е картината, получена в здрач и през нощта. Последните модели почти всички имат ИК подсветка, така че видеонаблюдението е ефективно дори когато е напълно тъмно.

Като се вземат предвид тези обстоятелства, трябва задължително да се провери за какви условия на осветеност е предназначена камерата. Преди това трябва да се измери с луксметър този параметър на мястото, където се предвижда монтаж на видеокамерата. Ако в перспектива устройството ще работи денонощно, светлочувствителността трябва да бъде минимум 0,01 лукс.

Тъй като осветеността през денонощието не може да бъде стабилна, е необходимо да се уверите, че в конструкцията на камерата има автоматично регулиране на отвора на диафрагмата. Такива устройства могат да поддържат стабилен светлинен поток, попадащ върху матрицата.

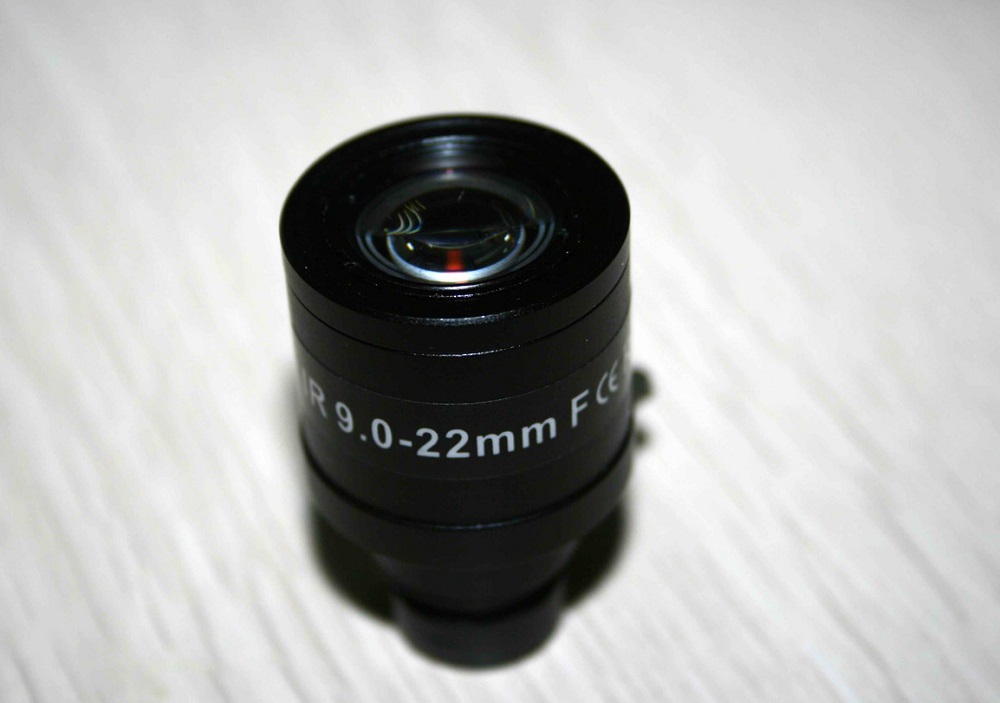

Вариофокалният обектив представлява единна оптична система. Нейните елементи се движат един спрямо друг. Благодарение на това фокусното разстояние и мащабът на картината се променят плавно.

По-качествени са камерите с поддръжка на WDR. Дори в много камери от икономичен клас се поддържа тази функция, която позволява да се получава изображение без дълбоки сенки и прекалено ярки участъци.

Разликата е само в това, че скъпите камери са оборудвани с истински WDR, а бюджетните – с „аналози“.

Ако видеонаблюдението не трябва да спира нито денем, нито нощем, а информацията от камерата трябва да бъде максимално подробна, е необходим модел с режим „ден–нощ“. Щом настъпи нощ, тя автоматично преминава в монохромен режим. Цветна картина инфрачервеният филтър не може да осигури.

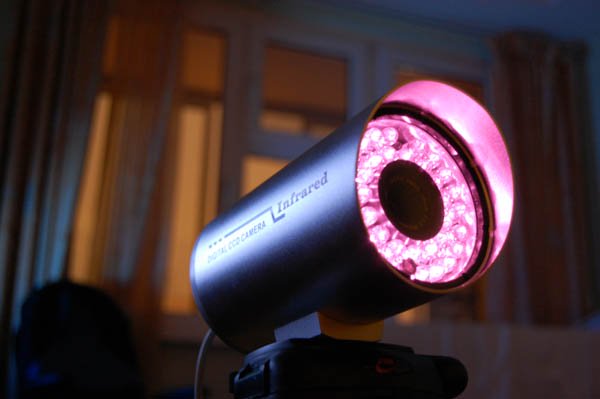

Наличие на подсветка. Камера, която ще работи през нощта, задължително трябва да има инфрачервена подсветка. Ключовият параметър на ИЧ подсветката е обхватът на действие. За помещение са достатъчни 10 – 20 м, на открито – над 20 м.

ИЧ подсветката е почти невидима за човешкото око, затова не издава местоположението на камерата. Енергопотреблението на устройството при наличието на тази функция се увеличава.

Последните модели камери са оборудвани с адаптивна подсветка. Нейната роля е да регулира мощността в зависимост от местоположението на обектите, разположени в близост до камерата.

Самостоятелен монтаж на системата

Ако планирате да увеличите сигурността на жилището си чрез инсталиране на видеонаблюдение, можете да изберете два пътя за осъществяване на тази идея: да се обърнете към специалисти или да се заемете с монтажа на камерите за видеонаблюдение самостоятелно.

Първият начин е доста скъп, а вторият – напълно осъществим, ако сте запознати със съвременната техника, а бормашината за вас е познат инструмент.

Етап #1 — планиране и схеми за видеонаблюдение

От самото начало трябва да определите мястото за монтаж, броя на камерите и тяхната задача. Ако имате частна къща или вила, наблюдението трябва да обхваща не само вътрешните помещения, но и прилежащата територия.

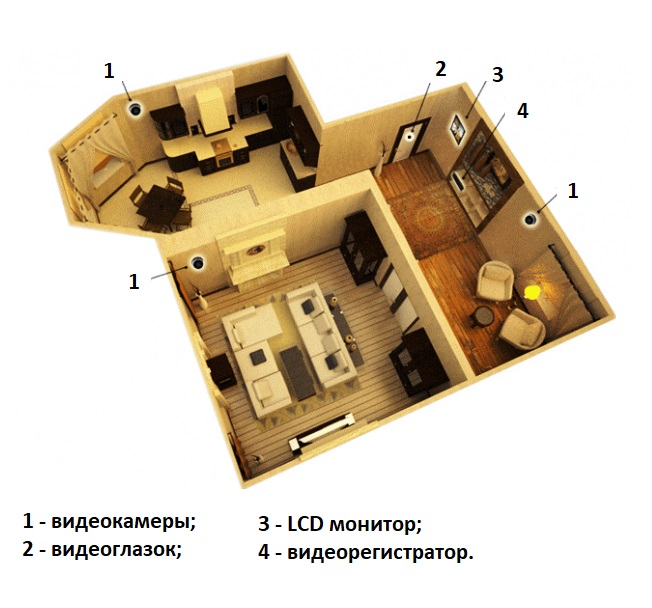

В апартамента камерите най-често се инсталират с цел контрол на обстановката по време на отсъствие на собствениците. Желателно е да ги има в жилищните стаи, особено на местата, където се съхраняват някакви ценности. Струва си да помислите и за инсталиране на камера на входа на апартамента.

След като определите общите въпроси, пристъпвате към разработване на схемата. Местата за предполагаемо прокарване на кабелите се избират така, че да не се пресичат със съществуващата захранваща линия.

Тя може да се превърне в пречка за видеосигнала, ако разстоянието до нея е по-малко от един метър. От пречки ще ви предпази и защитата под формата на метален ръкав, в който се вкарват кабелите и се заземяват.

Системата за видеозаснемане ще ви позволи да наблюдавате непознати лица, болни и деца във ваше отсъствие. Ако внезапно нахлуят злонамерени лица, всички събития ще бъдат записани, което ще помогне на правоохранителните органи да разкрият по-бързо престъплението.

Следващата стъпка ще бъде определянето на зрителния ъгъл. В зависимост от целите той може да бъде настроен така, че да се виждат малките детайли или пък да се увеличи обхватът, като се жертват подробностите.

След това трябва да се обмисли къде да се поставят видеорекордерът и мониторът. Като се има предвид поверителността, достъпът до тях трябва да бъде ограничен. Добре е, ако се намери отделно затворено помещение или поне шкаф.

Етап #2 — монтаж на системата

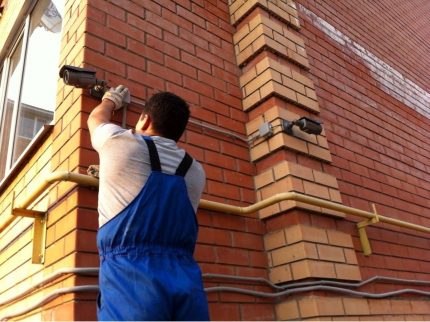

Започва се с инсталирането на самите видеокамери. Вътре те се поставят под тавана. Важно е те да се намират близо до контактите. Отвън устройствата за видеонаблюдение се разполагат така, че да не могат да бъдат откъснати.

Монтажът на камерата се състои от няколко операции:

• демонтира се монтажният кожух;
• поставя се върху предварително избраното място и се прави маркировка през отворите за закрепване;
• взема се перфоратор и се пробива стената или таванът, след което се поставят дюбелите;
• поставя се кожухът, като се съчетават монтажните отвори върху него с пробитите в закрепваната равнина;
• завиват се самонарезващите винтове и корпусът се допълва с обектива;
• задава се зрителният ъгъл на устройството.

Специалистите не препоръчват да се инсталират устройствата за видеонаблюдение твърде високо. Ясен образ може да се получи, ако камерата е отдалечена от земята не повече от 4 м. За да не се засвети картината, не трябва да се поставя камерата срещу слънцето.

Ако е необходимо нощно снимане, е необходима ИК подсветка. Ако тя липсва, ще се наложи да се монтира допълнително и осветление, затова е по-добре да се вземе предвид този момент при покупката на камерата.

Освен закрепване със самонарезващи винтове, съществуват и други варианти: вендузи, лепенки. Все пак първият начин на закрепване на видеоприборите се смята за най-надежден.

Етап #3 — правилно свързваме видеокамерата

Видовете свързване са само два: към източника на захранване и към устройството, приемащо информацията.

Към захранването. Тъй като във всяка камера има адаптер, през който се подава понижено напрежение, неговият щепсел просто се включва в контакта. Щекерът, намиращ се на другия край, се вкарва в камерата. За целта има специално гнездо на задната част на кожуха на камерата.

Към приемащото устройство. За втория вариант на свързване е необходим проводник, оборудван с конектори BNC -RG6. На видеоприбора за него е предвиден изход (output), а вход (input) на приемника.

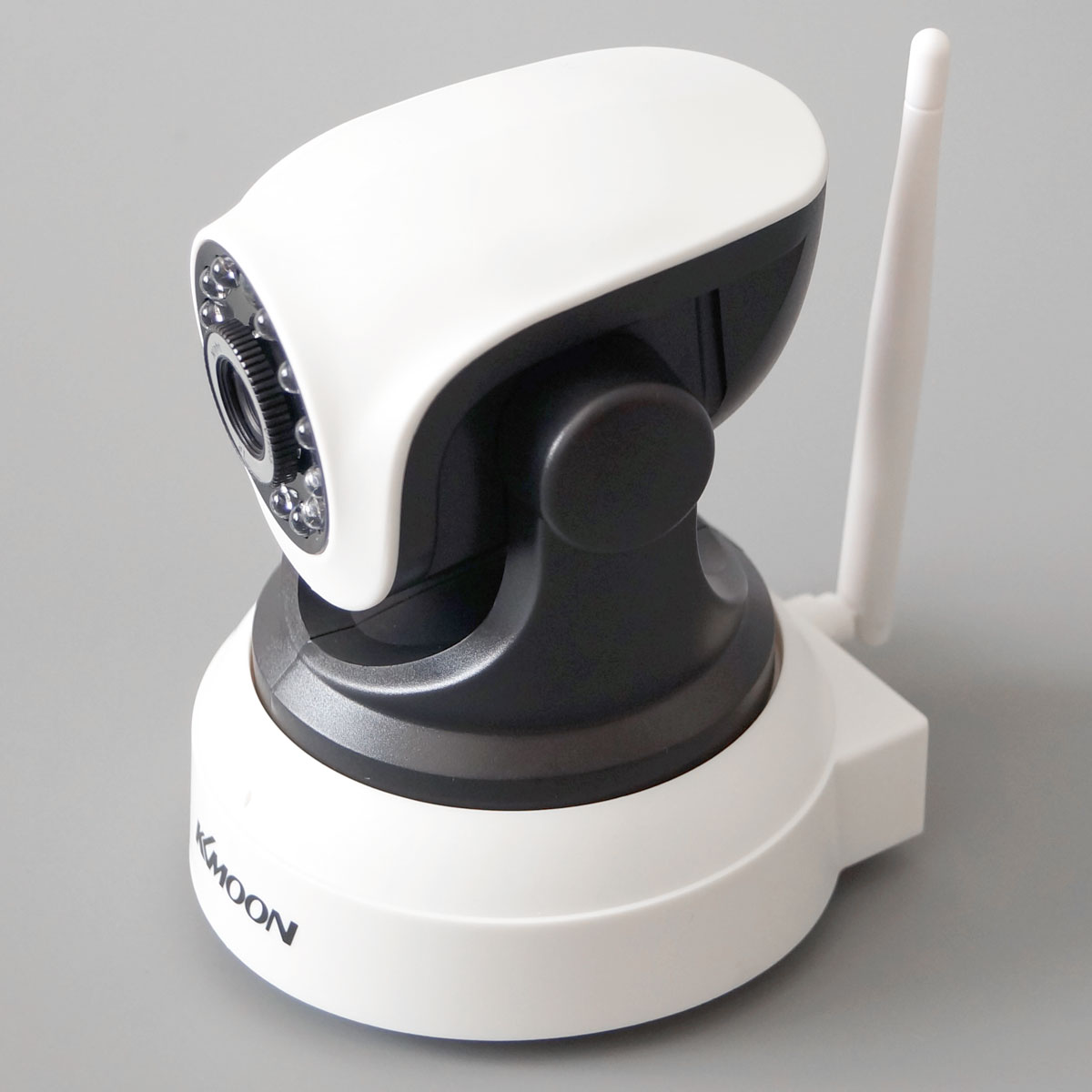

Безжичната камера се свързва още по-лесно. Дискът с програмата обикновено се включва в комплекта на камерата. Остава само да го инсталирате на компютъра.

След това се свързва рутерът чрез Wi-Fi, а след това и самата камера. Тя се свързва към мрежата и, използвайки мрежов кабел, се свързва с рутера.

Следващата стъпка е настройка на мрежовите параметри в самата програма. За целта се въвежда ключът и други данни и се изключва мрежовият кабел. След рестартиране камерата самостоятелно ще се свърже с рутера. Сега изображението, предавано от камерата, ще стане достъпно.

Видеокамерите могат да бъдат елемент от интелигентната система “умен дом”, която управлява различно оборудване в помещението. Повече за устройството и възможностите на такъв комплекс прочетете в тази статия.

Изводи и полезно видео по темата

За да ви е по-лесно да се ориентирате в тънкостите на монтажа на оборудването и свързването му, предлагаме да гледате следния видеоклип, в който тези въпроси са подробно разгледани:

Основното условие за правилен избор на видеокамера е нейното съответствие с условията, в които ще бъде използвана. Дори ако избраното оборудване се окаже далеч не евтино и за инсталирането му ще трябва да отделите много усилия, сигурността на вашия дом си струва.

Ако все пак имате съмнения в собствените сили, тогава най-добрият вариант е да се обърнете към организация/компания, специализирана в монтажа на системи за видеонаблюдение, включително камери и друго оборудване.

Избирате камери за видеонаблюдение за частен дом? Или имате опит с монтажа и използването на такова оборудване? Моля, оставете коментари към статията, задавайте въпроси и участвайте в дискусиите. Формата за връзка се намира по-долу.
